摘 要:先进控制技术目前已经广泛应用于石油石化企业中,有效提高了装置的自动化水平。Honeywell公司的RMPCT模型预测技术是目前应用最广泛的先进控制技术之一。本文从连续重整/芳烃装置的工艺特点出发,论述了采用鲁棒性多变量模型预测控制技术(RMPCT)在连续重整/芳烃装置中的控制方案的设计、策略及应用。
关健词:连续重整芳烃装置 先进控制 多变量控制 模型预估控制
:G71 :A :1672-3791(xx)06(c)-0094-02
先进控制技术是随着自动化技术、控制理论、计算机技术以及通讯技术的快速发展和不断完善的技术,目前已经广泛成功地应用于炼油化工生产过程,取得了显著的应用效果。它较好地解决了炼油化工过程中时变、非线性、耦合、干扰等常规PID难于控制的问题。
RMPCT(鲁棒多变量预估控制技术)是目前应用最为广泛的先进控制技术,它是美国Honeywell公司开发的第二代先进控制技术,以此技术形成的商业化软件在国外石油化工企业中获得了广泛应用。RMPCT是一种鲁棒性、多变量、预估控制技术,与常规PID控制相比,可在线调整控制品质,进行约束极限控制。根据得到的过程模型,对被控变量进行预测,然后按照某种优化控制算法计算出输出值,最终实现前馈优化控制。
连续重整/芳烃装置,在石化产业中起到重要作用,该联合装置涉及到复杂的工艺过程,反应过程复杂,过程变量多,变量间耦合严重,因此,采用RMPCT可有效的降低装置波动、提高高附加值产品、挖潜增效。
1 连续重整装置工艺概述
以某炼厂连续重整装置为例。典型的重整装置由以下几部分组成:原料预处理、催化重整反应、催化剂再生单元、稳定分离单元、芳烃抽提及公用工程。
该装置是以宽馏分石脑油为原料,采用法国IFP第二代连续重整专利技术,以生产高辛烷值的重整油及富产氢气,重整生成油可供生产芳烃和作汽油调合组分。由于重整反应压力低,温度高,加速了催化剂的结焦,要求对催化剂进行连续再生,保持催化剂高活性,以适应重整高苛刻度操作。
原料经过预加氢处理后进入重整反应单元。重整反应器为叠式反应器,每个反应器均设有加热炉。重整反应的反应生成物经重整产物分离罐 将反应的生成油和大量的氢气分离。反应生产由与歧化汽提塔顶轻组分、异构化脱甲烷塔顶轻组分等一起进入脱戊烷塔进行分离,塔顶戊烷及C3以下馏分经换热进入脱丁烷塔。脱丁烷塔顶产物为液化气,塔底产品为戊烷油。脱戊烷塔底物在与重整油塔底物换热后送至重整油塔,塔顶分离出的C6～C7馏分被送至芳烃抽提装置,进一步讲芳烃与非芳烃分开,塔底C8以上馏分作为芳烃分馏单元的原料。
芳烃抽提及C+8分离装置属于连续重整联合装置。其原料连续重整装置来的脱戊烷塔顶和塔底油,主要产品为苯、甲苯、混合二甲苯、邻二甲苯、石油液化气、戊烷和重芳烃。
原料分离部分的目的是获得合适的抽提及C+8分离进料。抽提单元的目的是采用环丁砜溶剂与抽提进料混合通过液液抽提和抽提蒸馏工艺分离成芳烃和非芳烃产品。苯、甲苯分离(精馏)部分的目的是将抽提得到的混合芳烃分离成符合规格的苯和甲苯。而C+8分离部分的目的是通过两段精馏的方法,从C+8馏分的多种异构体中分离出高纯度的邻二甲苯和混二甲苯。
2 控制策略
先进控制就是利用MPC(模型预测控制)技术减少关键装置操作波动,以实现平稳操作及卡边操作。先进控制的控制目标包括以下几个方面。
(1)在保证质量的前提下初馏塔10%点温度(或初馏点)以增加重整进料。
(2)满足产品对辛烷值的要求,在控制符合条件下尽量提高液收提高产氢量。
(3)合理地分配加热炉的负荷；及时跟踪生产变化,优化产品的RON。
(4)保证稳定塔产品质量合格,最大程度地提高稳定塔底液收产率。
(5)在保证质量的前提下,尽量降低塔顶邻二甲苯含量。
该先进控制项目,设计了四个RMPCT控制器,分别控制装置的预分馏部分、反应部分和抽提部分。控制器采用阶跃试验和辨识获得的过程动态模型(矩阵),实现对装置各部分的预测功能。
这四个控制器分别为:预分馏控制器、反应控制器、稳定控制器二甲苯控制器,控制器之间的关联通过工艺计算与干扰变量完成。
先进控制器的结构及其被控变量、操作变量和干扰变量如表1。
其中,控制器采用阶跃试验和模型辨识获得的过程动态模型(矩阵),实现对装置各部分的预测功能。
对于一些不能实时测量的变量如产品性质是控制的重要参数,可通过在线工艺计算的方法,利用机理或者关联回归的方法计算得到。
主要的工艺计算如下:预分馏塔底产品10%点、反应产物RON、碳5以上收率、氢纯度、催化剂含碳、稳定塔底产品馏程10%温度。
4 应用效果分析
连续重整先进控制的投用,改善了装置的产品质量控制情况,主要体现在平稳重整进料、重整生成油等产品的性质和主要工艺参数的波动。
预分馏先进控制器通过对回流和再沸温度的调节,使预分馏塔在保证质量的前提下实现塔底10%点温度的卡边控制,增加了重整进料,并满足了汽提塔回流量及回流量及回流罐液位的工艺要求。
反应先进控制器的使用,达到合理分配加热炉负荷的要求,及时跟踪生产变化,优化了产品的辛烷值。此控制器增加了辛烷值定值优化功能,使辛烷值在满足要求的范围内,尽量接近定值102.5。通过调节4个反应器入口温度,平衡了4个加热炉的热负荷,使每个加热炉的出口温度分布满足设定范围。
稳定塔先进控制器中,通过调节全塔温度时优先调节再沸温度,增大了塔底10%点温度的误差权重,重点控制塔底馏程指标,实现重整生成油质量的卡边控制。
二甲苯塔先进控制器对产品质量进行卡边控制,降低了二甲苯塔塔顶邻二甲苯的含量,实现了高价值产品的回收。在调节手段中,也是优先调节再沸率,并且增大了塔温度的调节力度。对于邻二甲苯塔顶温度还做了相应的压力补偿。
图1,2以混二甲苯中邻二甲苯含量和领敏感温度的变化示例投用前后波动的相对大小。
通过表2、表3可知,在投用先进控制以后,变量波动标准偏差降低很多,投用先进控制器装置运行更加平稳；芳烃的收率有明显提高。上述数据中,可得出投用先进控制取得了一定的效果,有效的降低了装置波动、提高了收率。
5 结语
连续重整装置先进控制的投用,有效改善了装置操作的平稳程度,实现产品质量的卡边操作,降低操作人员的劳动强度。重整装置实行先进控制,能有效提高装置生产水平。
__
[1] 俞金寿,刘爱伦,张克进.软测量技术及其在石油化工中的应用[M].北京:化学工业出版社,2000:41～54,
[2] 周洪波,武迎建.先进控制技术在重整_芳烃装置的应用.炼油技术与化工xx,06.
[3] 房伟,邱建章,等.RMPCT技术在连续连续重整装置上的应用[J].计算机与应用化学,xx(7).
[4] 林世雄.石油炼制工程[M].北京:石油工业出版社,xx.
内容仅供参考
C9+重芳烃增产BTX技术
C9+重芳烃增产BTX技术
先来确定几个概念
BTX是指苯-甲苯-二甲苯混合物，应为为Benzene-Toluene-Xylene，简称轻质芳烃。BTX用途非常广泛，是石化工业的基本有机化工原料，可用来生成合成橡胶，合成纤维和合成树脂等多种化工产品，也可用来生产多种精细化学产品，也还可作为高辛烷值汽油的调和成分，约占汽油组成的21%。
C9+重芳烃是指C9及以上的单环或多环芳烃，主要来源于催化重整、乙烯蒸汽裂解装置。重整C9+重芳烃约占重整装置加工能力的15%~20%，国内重整加工能力已超过1亿吨/年，重整C9+重芳烃产能为（1500~2000）万吨/年。裂解C9+重芳烃约占乙烯装置产能的10%~20%，国内乙烯裂解装置产能超过2000万吨/年，裂解C9+重芳烃产能为（100~200）万吨/年。未来随着我国芳烃联合装置及大规模乙烯装置的兴建及扩能改造，副产的C9+重芳烃会越来越多，如何有效利用C9+重芳烃资源已成为芳烃技术领域的研究热点之一。
目前C9+重芳烃的综合利用有哪些途径呢？
①作为分离提取三甲苯、四甲苯等高附加值单体的原料。但是由于C9+重芳烃组分复杂，各组分之间沸点差别较小，分离难度较大；
②作为廉价的初级燃料出售。作为调和油品组分出售，需要交纳燃油消费税，另外，随着国家汽油标准提高，成品油中芳烃含量将进一步降低，限制了C9+重芳烃作为调油组分的出路；
③作为制备苯、甲苯、二甲苯（BTX）轻质芳烃的原料。C9+重芳烃芳潜含量高，通过芳烃增产技术制备高附加值BTX是实现C9+重芳烃高值化利用的有效途径。 重整C9+重芳烃增产BTX
重整C9+重芳烃硫、氮含量低且几乎不含烯烃，化学性质非常稳定，因此无需经过预处理可直接作为增产芳烃的原料。
其中C9芳烃约占总芳烃的70%，重芳烃中所含的甲乙苯、丙基苯、二乙苯、二甲基乙苯、丁基苯、甲基丙苯等具有C2以上烷基侧链的芳烃占总芳烃的55%左右。
芳烃联合装置节能措施及效益分析
芳烃联合装置节能措施及效益分析
摘要：持续改造和芳烃装置是炼油化工企业的主要生产单元之一。因为改革能为芳烃装置提供原料，所以一般来说是作为组合单位建造的。连续重整装置以精制石脑油和加氢裂化重石脑油为原料，以氢为副产品，生产高辛烷值汽油的混合组分，一般包括原料预处理、连续重整和催化剂再生装置。芳烃装置采用改性油或购买的混合二甲苯作为原料生产苯、甲苯、对二甲苯和邻二甲苯。吸附牵引技术的芳烃装置一般包括芳烃抽提取、不成比例、吸附分离、异构化、二甲苯提取和供应单元。目前，世界上只有三家公司能够提供全套工艺包技术，包括中国石化自主开发的连续重整和芳烃成套技术。
关键词：芳烃装置；静设备；节能；优化
引言
受市场影响，河北新启元能源技术开发有限公司的芳烃抽提装置断断续续地启动和停止，每次启动时都需要建立调整质量的周期，只有质量质量设置合格后，才能输送材料，设备的周期调整时间通常为12小时，这使得公共能耗高，设备占用量低。因此，通过优化工艺流程，将三塔(萃取、剥离、回收塔)的溶剂循环转化为两塔(萃取、回收塔)，可以加快启动周期的调整时间，减少公共能源的使用，提高设备的整体经济效益。
1芳烃联合装置工艺流程
芳烃联合装置的工艺流程见图1所示。来自加氢装置的石脑油进入2#连续重整装置，经过反应、精馏的重整脱戊烷油C+5进入重整油分离塔，塔顶物料C6、C7经冷却后送至芳烃抽提装置，塔底C7以上的物料通过白土塔脱除烯烃后与歧化装置甲苯塔塔底产物混合送入二甲苯塔第73层塔盘，异构化脱庚烷塔塔底产物送至二甲苯塔第39层塔盘。二甲苯塔塔顶物料作为吸附分离原料，塔底物至重芳烃塔。重芳烃塔塔顶物料送至歧化装置作原料，塔底物料经冷却后送出装置。在吸附分离单元经吸附、解吸后得到产品对二甲苯送出装置，抽余液(贫二甲苯)送至异构化进行反应，再送至二甲苯塔。
图1芳烃联合装置工艺流程示意
2芳烃抽提装置蒸汽用能现状及分析
在芳香抽提装置中，3.7 MPa(g)过热蒸汽和锅炉水从装置管网通过过热器和过热器，产生3.7 MPa(g)satt蒸汽和2.2 MPa(g)satt蒸汽，分别发送到每个蒸汽消耗装置。凝结水由管网收集，送到中压凝结水闪存罐，释放1.4 MPa(g)饱和蒸汽，送到化工区中压管网。Flash冷凝液进入低压蒸汽闪存器，释放0.4
UOP连续重整第三代再生技术的应用
UOP连续重整第三代再生技术的应用
王少飞
(兰州炼油化工总厂技术处,兰州730060)
摘要 根据UOP连续重整第三代再生技术在兰州炼油化工总厂的应用情况,分析了UOP连续重整第三代再生工艺的特点,它改变了以往再生器内部约翰逊网的结构,将一段还原改为两段低纯氢还原,并采用了无磨损提升阀组。将部分工艺条件由高温临氢环境变为低温氮气环境。这些革新降低了对设备制造材料的要求,使催化剂再生过程更加充分,且便于操作和维护。还讨论了该再生工艺在实际生产过程中暴露出的一些问题,提出了改进意见。在该重整工艺中,使用了石油化工科学研究院开发、石油三厂生产的PS2Ⅳ催化剂,芳烃转化率达180.6%,耐磨性好,持氯能力强。
主题词:催化重整;连续的;再生;重整催化剂;应用
1 前 言
1999年初,兰州炼油化工总厂600kt/a连续重
整装置首次试车成功。该装置由中石化北京设计院
设计,包括预处理、重整反应、再生、氢气再接触提
纯、抽提、精馏等部分。重整反应部分采用UOP的
超低压重整工艺,再生部分采用UOP近年新开发的
第三代Cyclemax专利技术,芳烃抽提采用环丁砜抽
提工艺。该装置在工艺技术、工程设计、设备、催化
剂等方面尽量加大国产化的深度和广度。在设计方
面,重整反应回路的基础设计首次由国内完成。设
备方面也只引进了极少量国内无法制造及专利商有
特殊要求的产品。催化剂采用由石油化工科学研究
院开发、石油三厂生产的新一代PS2Ⅳ铂锡连续重
整催化剂。重整反应规模为600kt/a,催化剂再生
规模为680kg/h。
UOP公司的第三代Cyclemax再生工艺克服了
以往设备材料要求高,流程复杂,需专门高纯氢还
原,催化剂提升系统设备多,磨损大,氢气环境操作
等缺点,表现出良好的反应性能和再生性能。
2 UOP第三代Cyclemax再生技术特点
(1)再生器设计了倒梯形中心管结构。在再生
器上部高温再生区,催化剂流通面积小、速度快,减
少了催化剂在高温区的停留时间,有利于延长催化

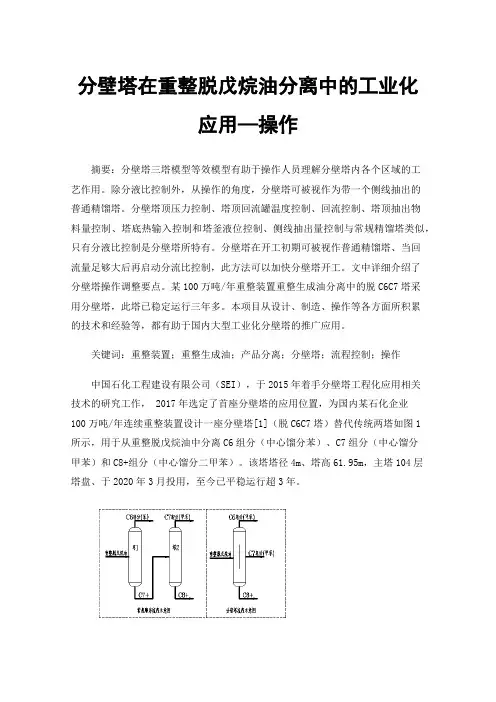

分壁塔在重整脱戊烷油分离中的工业化应用—操作
分壁塔在重整脱戊烷油分离中的工业化应用—操作
摘要：分壁塔三塔模型等效模型有助于操作人员理解分壁塔内各个区域的工艺作用。除分液比控制外，从操作的角度，分壁塔可被视作为带一个侧线抽出的普通精馏塔。分壁塔顶压力控制、塔顶回流罐温度控制、回流控制、塔顶抽出物料量控制、塔底热输入控制和塔釜液位控制、侧线抽出量控制与常规精馏塔类似，只有分液比控制是分壁塔所特有。分壁塔在开工初期可被视作普通精馏塔、当回流量足够大后再启动分流比控制，此方法可以加快分壁塔开工。文中详细介绍了分壁塔操作调整要点。某100万吨/年重整装置重整生成油分离中的脱C6C7塔采用分壁塔，此塔已稳定运行三年多。本项目从设计、制造、操作等各方面所积累的技术和经验等，都有助于国内大型工业化分壁塔的推广应用。
关键词：重整装置；重整生成油；产品分离；分壁塔；流程控制；操作
中国石化工程建设有限公司（SEI），于2015年着手分壁塔工程化应用相关技术的研究工作， 2017年选定了首座分壁塔的应用位置，为国内某石化企业100万吨/年连续重整装置设计一座分壁塔[1]（脱C6C7塔）替代传统两塔如图1所示，用于从重整脱戊烷油中分离C6组分（中心馏分苯）、C7组分（中心馏分甲苯）和C8+组分（中心馏分二甲苯）。该塔塔径4m、塔高61.95m，主塔104层塔盘、于2020年3月投用，至今已平稳运行超3年。
图1 流程示意图
分壁塔，又称分隔壁塔或分隔壁精馏塔等，早在1933年就被提出，但由于设计变量多、操作及控制过程复杂，大大制约了其工业应用，直至1985年分壁塔技术才由BASF公司首次实现了工业化应用[2]。裘兆蓉、孙兰义等[3,4]早在2005年即向国内介绍了分壁塔的节能效果。刘传强、高景山等[5-7]对分壁用于重整生成分离的工艺节能效果进行了研究。高明、于飞跃等[8,9]介绍了分壁塔控制研究进展。尽管国内在分壁塔方面进行了大量研究，但工业化应用很少，截止2016年3月，全球投入使用的分壁塔已经超过250座，但国内仅有3例应用[2]。分壁塔较常规精馏塔复杂，在其工业化应用中需要从工艺、设备、控制、操作等方面剖析其特殊性，并建立相应的工程实施方案。国内尚处分壁塔工业化应用的初始阶段，运行操作经验也同样贫乏，因此本文重点分享脱C6C7塔的开车和正常操作经验，可供分壁塔的工业化运行参考。

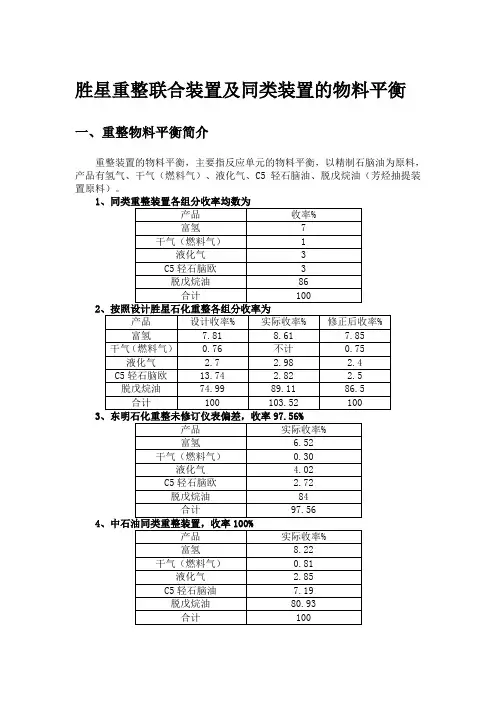

连续重整搭配苯抽提联合装置及同类装置的物料平衡及PX简介
