PCB常见问题解答
常见问题解答：
1、线路小于工厂标准的能不能做？
也能做，但是为了保证良品率，我们提出了稍微大一点的要求。如果您的板子线路很精密，小于工厂的要求，可另向本店客服人员咨询报价。
2、什么样的板子算拼板？
一个PCB板子里面放了几个单独应用线路不同的板子，就是拼板。拼版可以选择完全割开，V刻，开槽，邮票孔等方式。
3、拼板怎么发货？可以V刻吗？
拼版默认是割开给您的。如果您要求V刻，请下单时跟本店客服人员说明。
4、V刻是什么意思？
就是对于拼在一起的板子，边缘线并不完全割开，只在正反面各刻开一部分，自己可以用手掰开。刻槽的形状就像V字，所以叫V刻。
5、什么情况下应该选择绿油覆盖过孔？
一是美观，二是防止焊接时容易碰到过孔造成短路。如果不选择，喷锡将可能填充过孔，这时的好处是过孔电阻变小，不容易断裂。
6、什么叫沉金？什么情况下才需要沉金？
沉金工艺之目的的是在印制线路表面上沉积颜色稳定，光亮度好，镀层平整，可焊性良好的镍金镀层。基本可分为四个阶段：前处理（除油，微蚀，活化、后浸），沉镍，沉金，后处理（废金水洗，DI水洗，烘干）。当你需要做按键板，或者接插口时，就可能需要沉金，沉金的板子不易生锈，接触电阻小。
7、什么情况下才需要无铅喷锡？无铅喷锡好不好用？
环保单，或者外单，都需要无铅喷锡，无铅板焊接温度需要稍高一点。对于平时调试，不一定需要无铅喷锡。
8、2层板默认铜箔厚度是多少？
35um。
9、可以加厚铜箔吗？
可以，请下单时跟客服人员说明，可能会加收费用。
10、网银付款支持哪些方式？
支持支付宝和各大银行的网上银行业务。 11、可以开发票吗？
可以开发票，收取5个点的税费。
12、如果不开发票有收据吗？
有的。如要开的联系客服，默认不开收据
13、广东省内是不是包邮费？
广东省内的客户，如果选非顺丰的快递，下单金额低于或者是等于100元不包邮费。如需走顺丰，加收顺丰运费，或者顺丰到付。
14、省外客户用什么快递？能否免费？
省外客户推荐用顺丰快递（航空件）时间比较准时，邮费到付。
15、PCB打样发现质量问题怎么办?怎么给我补偿？
如果您发现板子做错了，或者存在质量问题，可以与本店客服人员联系，经核实如果是我们的问题，我们将负责给您重做。我司不赔偿PCB本身价值以外的一切费用。
16、金手指如果喷锡了怎么办？
如果你的板子上有金手指，而且工艺是喷锡的，如果要求金手指不需要喷锡，或者是特别说明的麻烦跟客服人员说明，一般来说金手指部位都是做沉金或者是镀金，如果没有特别说明我们会按照常规的工艺做喷锡处理.
电路板加工极易出现的问题（容易产生纠纷，下单前请仔细阅读并核对自己设计的文件避免出错）：
1、孔径问题：
本公司是标准电路板生产厂家，采用的是全自动的数控钻孔设备，不会刻意加大很多的钻孔补偿，都是按照成品孔径接近实际孔径的原则，所以很多客户在一些小样板厂家做过后，就会产生误导（很多时候他们直接加大0.2mm），以至于设计的时候没有注意孔径的问题，主要表现在方形插接件上面，最常见的问题就是0.6mm的插针，以为只有0.6mm的直径，孔径按照0.8mm已经足够。实际上，方形的元件脚，是需要按照对角来测量尺寸的，所以实际有0.84mm以上，这样我们在设计的时候就一定要大于或者等于0.85mm，切记！
2、方形槽孔或者多边形孔、槽：
如果不是有钻孔文件产生的槽孔，一定要注意，不要将标示放到其他板层，最保险的方式就是同边框线一样的板层（或者采用多个钻孔拼起来）！（例如：protel系列，keepout线定义的是边框线，在机械层上面标注的钻孔线，极易被忽略掉）；提供Gerber文件的时候，请确定是否导出了两种钻孔数据，这样也会导致我们因选其一而漏孔，需要删除不全的钻孔数据！我们基本只识别同边框线一样的多边形开槽，请千万不要放多个板层上面，这个从设计上来说，也不符合简单才是可靠的原理，自己导出Gerber的时候，也是分分钟就漏了板层，曾经出现，客户用了5个机械层来放置了5个不同的钻孔。
3、solder（阻焊层）和paste（钢网层）的用法以及产生的问题：
任何时候，PCB上面不会直接用到paste层，这个是用来做钢网的，如果设计人员不需要用这个，建议无理由关闭，基本不影响设计，但是如果提供的文件包含了这个板层，我们工程师有可能会同solder叠加使用，也有可能不叠加使用，这个请注意，另外paste层不会用做阻焊开窗；但是在使用solder做阻焊开窗的时候，切记：如果需要做出焊盘的效果，绝对不能单独放置solder数据，例如：一条镀锡的线条，只是用solder画线，肯定不会做出需要的效果的（工程有可能会修改，但是这个是错误的设计，总有一天会出错），正确的做法是：先在线路层画线后，再用solder在线路上面画线叠加才可以达到设计要求！
4、过孔盖油：
过孔盖油是一个标准的量产工业级的设计要求，我们默认是盖油的（不管你的文件是如何设置，Gerber文件除外），所以客户如果需要改变这个默认的要求，需要注意：过孔不需要盖油，请一定要单独说明，Gerber文件一律按照文件生产，就是有过孔说明也无效。
5、定位孔电镀：
为了便于我们的快速生产，样板阶段（2平米以内算是样板），我们默认的是无铜定位孔也是按照钻孔来做的。所以客户如果需要样板也做无铜的话，需要下单时跟我们说明，否则按默认做成有铜孔。
6、机械孔内置焊盘：
很多时候，工程师在设计的时候，会用keepout线圈住一个隔离的焊盘，此时的问题就误导了我们工程师判断。按照客户定义，有可能会保留焊盘（用keepout隔离）；也有可能会按照keepout来钻孔（电脑锣铣孔）（设计理由是：焊盘只是参照或者坐标定位，无其他用途），就导致了我们的成品有可能会出现两种现象，一种是保留焊盘，一种是按照机械孔钻孔，这样就导致出错概率50%。请设计的时候注意，尽量控制到简单的方式，如果只需要焊盘，请最后删除keepout线；如果需要按照keepout线条开孔，请删除焊盘。
7、超过工艺能力的设计问题：
很多时候，客户设计的文件，部分超过了我们的工艺能力，但是我们为了不影响客户交期的情况下，工程师会修改到我们的标准范围内，例如钻孔孔径小了，我们修改大了，或者线宽和线距小了。这些如果可能的情况下，工程都会简单处理，或许会导致：过孔统一盖油或者统一开窗了；线宽或者线距太小或者太大，丝印文字偏移了等等的问题，（强烈要求各位朋友参考一下上面的工艺要求，以免我们被动修改问题而导致的客户不解，但是修改后的文件，电气功能绝对正确！）
8、多层板内层掏铜：
多层板槽孔放置后，一定要记得内层掏铜（就是对应的位置，内层需要隔开，用信号层就不会有这个问题存在），否则100%内层短路，导致无法使用。
9、超常规设计：
超常规设计，请一定要说明一下，有时候我们工程人员会认为设计错误，直接改正；例如：喷锡的文字；焊盘上面全部或者部分加阻焊，贴片元件的部分焊盘阻焊，SMT焊盘带通孔的，等等的问题，需要简单说明一下，以免我们工程认为是设计疏忽而修改。
10、多层线（Multilayer）是不会喷锡的：
设计的时候请一定注意，看起来好像是同焊盘一样的，实际上是不会做成焊盘的，并且会在顶层和底层都产生走线，请注意！
11、关于keepout选项（非常重要）：
1) 用protel或是DXP系列软件设计的工程师，一定要注意在画线的时候不论画在那一层，在线的属性选项中一定不要随便把keepout选项打勾，一旦选中了keepout选项，则这根线在生成gerber时会自动隐藏。（只要选上了keepout这个选项，则表明禁止这根线生成资料)
12、如何在protel或是pads软件中设置过孔盖油：
在protel中via属性中有一个tenting选项，如果打上勾，则一定是盖油，那么转出来的gerber文件过孔就全是盖油了；在pads中，在输出soldermask即阻焊层时只要勾选上solder mask top 下面的vias，代表全部过孔开窗，不勾选即过孔盖油。 13、电路板外形：
用Protel99或是Dxp系列软件设计的，电路板外形（如板框，槽孔，V-CUT）应画在Keepout层或Mechanical层。开槽孔在Keepout层或Mechanical层画出相应的形状即可，与外形画在同一层。注意Keepout层或Mechanical层只画一层即可，不要重复。PADS软件槽孔画在DrillDrawing层。
14、单面板视图：
单面板以顶层（Top layer）画线路层（Signal layer），则表示该层线路为正视面。若以底层（Bottom layer）画线路层（Signal layer），则表示该层线路为透视面。Top layer为正视图，Bottom layer为透视图，顶层字符为正，而底层字符为反。阻焊层为(Solder Mask) 用来开窗不盖绿油。
15、文件格式转换：
高版本如Dxp2004转换为99se版本时会出现铜皮丢失的现象，所以下单直接提供原文件即可，不需要转换。
16、下单后修改文件：
加工以客户提供的文件资料为准（资料我们将为客户保密），因线路板加工的不可逆性，一旦安排加工（以客服查询回复为准），文件及加工要求将无法再更改，所以下单前一定要核对好文件，如属文件资料或加工要求提供错误，我们不承担任何责任。 17、电路板上添加了字符：
因生产管理需要，我们会在所有的电路板上加上客户编号及内部编号。如不添加，请下单时提出。如不提出，则表示认可。
18、电路板拼版出货，有些小板打了叉：
由于电路板生产工艺的复杂性，需拼版出货的板有可能会存在打叉板（单只报废）现象。如客户不接受打叉板，请在下单时提出，可能会加收费用，如不提出，则默认表示认可。
19、电路板有维修过的痕迹：
我司加工品质接收标准以国标二级标准验收，标准中允许成品板中存在有修理板现象（修理板指的是补线、割线、局部补油等），如对质量有特殊要求不允许修理板，请在下单时特别提出，可能会加收费用，如不提出，则默认表示认可此标准。
20、有质量问题怎么处理：
沟通创造价值！有任何问题，请第一时间联系我们协商解决，如属电路板质量问题，我们确认后将第一时间安排重新生产，退换货运费由我们承担，除此之外我们不承担超出此批电路板价值之外的任何费用。
pcb行业安全生产常见隐患和防范措施方案
PCB行业安全生产常见隐患和防范措施方案
一、引言
印刷电路板（PCB）作为电子产品的关键组成部分，其生产制造涉及到多个复杂工艺流程。然而，在PCB行业生产过程中，存在着许多安全隐患，这些隐患不仅威胁着工人的生命安全，还可能对企业的生产和经营造成重大影响。本文将对PCB行业安全生产中常见隐患进行深入分析，并提出相应的防范措施方案。
二、PCB行业安全生产常见隐患
1. 机械伤害：在生产过程中，工人可能会接触到各种机械设备，如冲床、剪板机、钻床等。如果操作不当或缺乏必要的安全防护措施，可能导致工人受伤或发生事故。例如，操作冲床时，如果工人操作不当或使用不合适的工具，可能导致手指夹伤或更严重的伤害。
2. 电气危险：PCB生产过程中涉及到大量的电气设备，如电镀槽、电热炉等。如果电气设备接地不良、绝缘损坏或带电作业防护不当，可能导致触电事故或火灾事故。例如，电镀槽的接地不良可能导致电击事故，而电热炉的绝缘损坏可能引发火灾。
3. 化学品危害：在PCB制造过程中，会使用到各种化学物质，如腐蚀剂、清洗剂等。如果化学品储存和使用不当，可能造成人员中毒、环境污染等事故。例如，工人直接接触腐蚀性化学品可能导致皮肤刺激或更严重的化学烧伤。
4. 高温作业：PCB制造过程中需要进行高温焊接、热处理等作业，如果作业环境温度过高，可能导致工人中暑、热射病等健康问题。长时间在高温环境下工作可能导致工人出现头晕、乏力等症状，严重时甚至可能引发中暑和热射病等严重疾病。 5. 噪音和粉尘污染：生产过程中会产生大量的噪音和粉尘，如果防护措施不到位，可能对工人的听力、呼吸系统造成损害。例如，长期暴露在高噪音环境中可能导致听力下降或耳鸣等问题。
三、防范措施方案
针对上述常见的安全隐患，以下是一些防范措施方案：
1. 加强机械设备的安全管理：制定机械设备操作规程，确保工人正确操作机械设备；对工人进行机械安全培训，提高其安全意识；定期对机械设备进行检查和维护，确保设备正常运行；在危险区域设置安全警示标识和防护措施，防止意外发生。
PCB制作设计过程中出现的问题及解决办法
PCB制作设计过程中出现的问题及解决办法
本文就三种常见的PCB问题进行汇总和分析，希望能够对大家的设计和制作工作带来一定的帮助。 我们网站还有很多PCB方面不常见的问题急需解答，你准备好答案了吗？
问题一：PCB板短路
这一问题是会直接造成PCB板无法工作的常见故障之一，而造成这种问题的原因有很多，下面我们逐一进行分析。
造成PCB短路的最大原因，是焊垫设计不当，此时可以将圆形焊垫改为椭圆形，加大点与点之间的距离，防止短路。
PCB零件方向的设计不适当，也同样会造成板子短路，无法工作。如SOIC的脚如果与锡波平行，便容易引起短路事故，此时可以适当修改零件方向，使其与锡波垂直。
还有一种可能性也会造成PCB的短路故障，那就是自动插件弯脚。由于IPC规定线脚的长度在2mm以下及担心弯脚角度太大时零件会掉，故易因此而造成短路，需将焊点离开线路2mm以上。
除了上面提及的三种原因之外，还有一些原因也会导致PCB板的短路故障，例如基板孔太大、锡炉温度太低、板面可焊性不佳、阻焊膜失效、板面污染等，都是比较常见的故障原因，工程师可以对比以上原因和发生故障的情况逐一进行排除和检查。
问题二：PCB板上出现暗色及粒状的接点
PCB板上出现暗色或者是成小粒状的接点问题，多半是因于焊锡被污染及溶锡中混入的氧化物过多，形成焊点结构太脆。须注意勿与使用含锡成份低的焊锡造成的暗色混淆。
而造成这一问题出现的另一个原因，是加工制造过程中所使用的焊锡本身成份产生变化，杂质含量过多，需加纯锡或更换焊锡。斑痕玻璃起纤维积层物理变化，如层与层之间发生分离现象。但这种情形并非焊点不良。原因是基板受热过高，需降低预热及焊锡温度或增加基板行进速度。问题三：PCB焊点变成金黄色
一般情况下PCB板的焊锡呈现的是银灰色，但偶尔也有金黄色的焊点出现。造成这一问
pcb板实训中遇到的问题及解决方法
文章标题：深度探讨：解决 PCB 板实训中的常见问题
在 PCB 板实训过程中，我们常常会遇到各种各样的问题，例如焊接不牢固、电路连接错误、元件损坏等。这些问题给我们的实训工作带来了很大的困扰，但同时也促使我们深入思考和学习。本文将围绕 PCB
板实训中常见的问题展开讨论，并提供解决方法，帮助大家更好地应对这些挑战。
1. 问题一：焊接不牢固
在 PCB 板实训中，焊接不牢固是一个比较常见的问题。当焊接点不牢固时，会导致电路连接不良，甚至出现短路等情况。解决方法可以从以下几个方面着手：
- 选择合适的焊接工具和材料，保证焊接的质量和牢固度。
- 注意焊接的温度和时间，掌握好焊接的技巧，避免出现焊接不牢固的情况。
2. 问题二：电路连接错误
在 PCB 板实训中，由于操作失误或者设计错误，电路连接错误是一个常见的问题。这会导致电路无法正常工作，甚至损坏元件。解决方法包括：
- 仔细阅读电路图，确保连接的准确性。
- 在连接电路时，可以逐一核对每个元件的接线，避免出现连接错误。
3. 问题三：元件损坏
在实训中，元件的损坏是一个比较麻烦的问题。一旦元件损坏，需要及时更换，否则会影响到整个实训的进行。解决方法如下：
- 在操作过程中，小心处理元件，避免受到过大的冲击或压力。
- 在测试电路前，可以先进行元件的外观检查，确保元件没有损坏或者变形。
总结回顾：
通过本文的分析，我们对 PCB 板实训中的常见问题有了更深入的了解。在实际操作中，我们需要注重细节，提高操作技能，才能更好地完成实训任务。良好的实训经验也能帮助我们更快地应对各种问题，提高实训效率。
个人观点和理解：
我认为 PCB 板实训是非常重要的，它能够帮助我们将理论知识与实际操作相结合，培养我们的动手能力和问题解决能力。在实训过程中，我们会遇到各种各样的问题，但只有通过分析和总结，我们才能更好地提高自己的技能和经验。
结论：
解决 PCB 板实训中的常见问题需要我们从多个方面进行思考和应对。只有在不断的实践和总结中，我们才能更好地掌握实训的技能，提高自己的水平。希望本文能够帮助大家更好地应对 PCB 板实训中的挑战，取得更好的成绩。在 PCB 板实训中，焊接不牢固、电路连接错误和元件损坏是常见的问题。针对这些问题，我们可以采取一些解决方法。

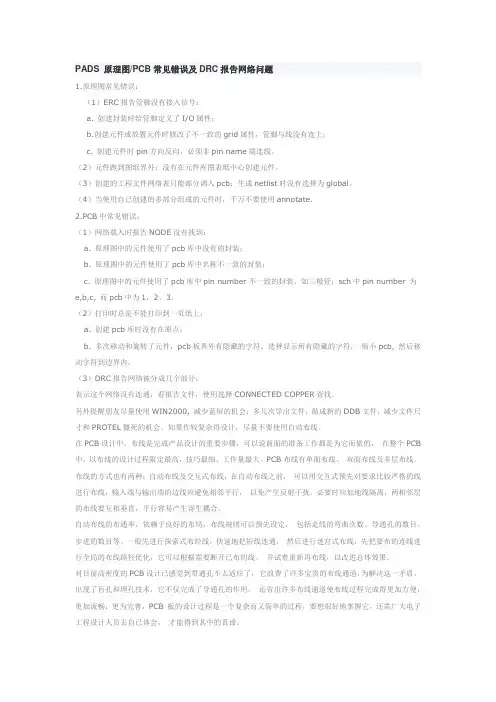

PADS 原理图PCB常见错误及DRC报告网络问题
PADS 原理图/PCB常见错误及DRC报告网络问题
1.原理图常见错误：
（1）ERC报告管脚没有接入信号：
a. 创建封装时给管脚定义了I/O属性；
b.创建元件或放置元件时修改了不一致的grid属性，管脚与线没有连上；
c. 创建元件时pin方向反向，必须非pin name端连线。
（2）元件跑到图纸界外：没有在元件库图表纸中心创建元件。
（3）创建的工程文件网络表只能部分调入pcb：生成netlist时没有选择为global。
（4）当使用自己创建的多部分组成的元件时，千万不要使用annotate.
2.PCB中常见错误：
（1）网络载入时报告NODE没有找到：
a. 原理图中的元件使用了pcb库中没有的封装；
b. 原理图中的元件使用了pcb库中名称不一致的封装；
c. 原理图中的元件使用了pcb库中pin number不一致的封装。如三极管：sch中pin number 为e,b,c, 而pcb中为1，2，3。
（2）打印时总是不能打印到一页纸上：
a. 创建pcb库时没有在原点；
b. 多次移动和旋转了元件，pcb板界外有隐藏的字符。选择显示所有隐藏的字符， 缩小pcb, 然后移动字符到边界内。
（3）DRC报告网络被分成几个部分：
表示这个网络没有连通，看报告文件，使用选择CONNECTED COPPER查找。
另外提醒朋友尽量使用WIN2000, 减少蓝屏的机会；多几次导出文件，做成新的DDB文件，减少文件尺寸和PROTEL僵死的机会。如果作较复杂得设计，尽量不要使用自动布线。
在PCB设计中，布线是完成产品设计的重要步骤，可以说前面的准备工作都是为它而做的， 在整个PCB中，以布线的设计过程限定最高，技巧最细、工作量最大。PCB布线有单面布线、 双面布线及多层布线。布线的方式也有两种：自动布线及交互式布线，在自动布线之前， 可以用交互式预先对要求比较严格的线进行布线，输入端与输出端的边线应避免相邻平行， 以免产生反射干扰。必要时应加地线隔离，两相邻层的布线要互相垂直，平行容易产生寄生耦合。

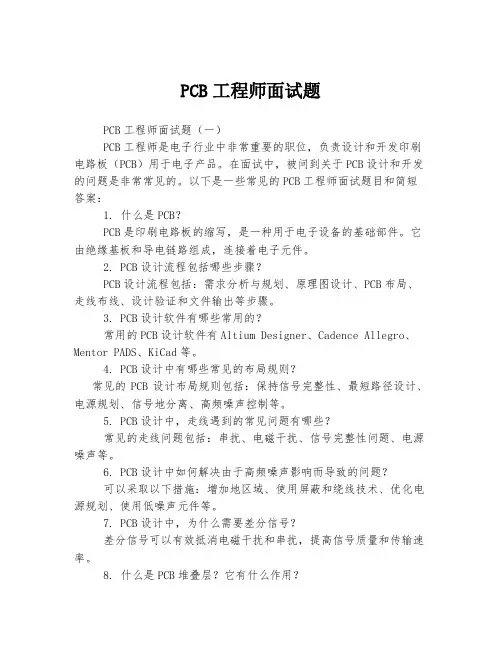

PCB工程师面试题
PCB工程师面试题
PCB工程师面试题（一）
PCB工程师是电子行业中非常重要的职位，负责设计和开发印刷电路板（PCB）用于电子产品。在面试中，被问到关于PCB设计和开发的问题是非常常见的。以下是一些常见的PCB工程师面试题目和简短答案：
1. 什么是PCB？
PCB是印刷电路板的缩写，是一种用于电子设备的基础部件。它由绝缘基板和导电链路组成，连接着电子元件。
2. PCB设计流程包括哪些步骤？
PCB设计流程包括：需求分析与规划、原理图设计、PCB布局、走线布线、设计验证和文件输出等步骤。
3. PCB设计软件有哪些常用的？
常用的PCB设计软件有Altium Designer、Cadence Allegro、Mentor PADS、KiCad等。
4. PCB设计中有哪些常见的布局规则？
常见的PCB设计布局规则包括：保持信号完整性、最短路径设计、电源规划、信号地分离、高频噪声控制等。
5. PCB设计中，走线遇到的常见问题有哪些？
常见的走线问题包括：串扰、电磁干扰、信号完整性问题、电源噪声等。
6. PCB设计中如何解决由于高频噪声影响而导致的问题？
可以采取以下措施：增加地区域、使用屏蔽和绕线技术、优化电源规划、使用低噪声元件等。
7. PCB设计中，为什么需要差分信号？
差分信号可以有效抵消电磁干扰和串扰，提高信号质量和传输速率。
8. 什么是PCB堆叠层？它有什么作用？ PCB堆叠层是指将多个PCB板层堆叠在一起，并使用内部电连接将它们连接起来。它可以提高PCB的集成度，减小电路板的尺寸，提高信号传输速率，并提供更好的信号完整性。
9. 如何避免PCB设计中的电磁相容性（EMC）问题？
可以采取以下措施来避免EMC问题：增加电磁屏蔽、使用合适的环境过滤器、合理布局和绕线、选择合适的电源和地引脚。
10. PCB设计中有哪些常见的DFM原则？
PCB常见故障
熔点 Reflow峰温 波峰焊和喷锡峰温 备注
锡铅 183℃ 225℃ 245℃ 无铅reflow延长20s以上 无铅 217℃ 250℃ 270℃
针对无铅焊接：IPC-4101要求Tg≥150℃（玻璃转化温度）；TD≥325℃（热裂解温度），Z-CTE≤3.5%（50-260℃）和T288≥5min。
不良爆板主要类型：
1、内层板通后和填胶量计算不正确。实践证明，半固化片的胶含量应足够，特别是低树脂含量的7628PP，使用时更应详加计算。我们的经验是压合后奶油层厚度应大于等于0.25mil
奶油曾厚度=（pp总厚度-填胶厚度-玻璃布厚度）/2
2、内层阻流块设计不合适，常见的阻流块设计有三种：铜条结构、城墙结构和圆形Pad设计
3、孔设计和编号孔设计不良。板边过多的工具孔设计（工具孔一般为3.2mm）在压合时不能被充分填胶而导致空洞，后工序易藏药水而导致爆板。另外，编号孔也存在同样的影响。因此，建议在设备购买时应 选用一只的对位系统，以减少板边的Tooling孔数量。
加工过程导致爆板：
1、棕化不良：2Cu+H2SO4+H2O2+nR2→CuSO4+2H2O+CU（R1+R2）
在棕化槽内双氧水（H2O2）的微蚀作用，使基体铜表面立即沉积上一层薄薄有机金属膜。增加PP与铜面的结合力。此类分层的主要原因是总画面的微观粗糙度不良，压合后测试结合力差而导致爆板。另一方面，棕化膜的耐热性不足者，在多次压合（如2+N+2结构HD1板）产品中常发生内层一次压界面处分层。
2、压板不良爆板：
3、钻铣不良爆板：主要发生在密集孔区和板边位置，其原因主要是钻铣加工过程中机械应力影响。实践中解决这类问题的方法主要有：
1）在BGA等密集孔区，钻孔时除参数应优化外，最好能够采取跳钻。
2）钻孔后的烘板处理对预防爆板有一定帮助。
3）发生在板边的爆板一般以成型铣板有关，应控制铣刀的寿命和叠板块数。
pcb板的创作与设计中遇到的问题及解决方法
pcb板的创作与设计中遇到的问题及解决方法
【知识】
主题：PCB板的创作与设计中遇到的问题及解决方法
导语：PCB板作为电子产品中不可或缺的一部分，在创作和设计的过程中常常面临各种问题。本文将从深度和广度的角度，全面评估PCB板创作和设计中遇到的问题，并提供解决方法，以帮助读者更深入地理解和解决这些技术挑战。
一、PCB板创作与设计中常见问题
1.1 接线布局错误导致的电路故障
在PCB板创作和设计过程中，接线布局是一个非常关键的环节。错误的接线布局可能会导致电路故障，甚至无法正常工作。常见的问题包括相互干扰的信号线、电源线或地线不合理分布等。这些问题可能会导致信号串扰、电源噪声以及辐射干扰等一系列问题。
解决方法：
1. 仔细规划信号线、电源线和地线的布局，尽量避免它们的交叉和相互干扰。
2. 使用屏蔽罩或地平面屏蔽技术来减少干扰。 3. 使用合适的阻抗匹配和终端电阻来降低信号串扰。
1.2 高频电路设计困难
在高频电路设计中，信号的频率和速度非常高，要求非常高的板线布局和元件参数选择。许多设计师在高频电路设计中面临困难，如信号完整性、匹配网络、信号衰减等问题。
解决方法：
1. 了解高频电路设计常用的技术和规范，如微波电路设计、EMC设计等。
2. 使用仿真工具进行模拟和验证，如SPICE、ADS等，以确保信号完整性和匹配网络性能。
3. 仔细选择高频器件和元件参数，根据实际需求进行调整。
1.3 PCB板材料选择问题
PCB板材料的选择直接影响到电路性能、散热效果和可靠性。常见的问题包括材料热传导性能不佳、介电常数过大等，这些问题可能会导致电路性能下降、工作温度过高等问题。
解决方法：
1. 根据实际需求选择合适的PCB板材料，考虑其热传导性能、介电常数、机械强度等因素。
2. 注意材料的可靠性和供货渠道，选择知名品牌或可靠的供应商。
1.4 PCB板制造工艺问题
PCB板的制造工艺是保证电路性能和可靠性的重要环节。常见的问题包括线路走线粗细不一致、焊盘大小不合适等，这些问题可能会导致焊接不良、导线过热等问题。
pcb板表面起皱修复方法
pcb板表面起皱修复方法
PCB板表面起皱是制作过程中常见的问题之一，如果不及时修复，会影响电路板的质量和性能。本文将介绍一些常见的修复方法，帮助解决这个问题。
我们需要了解起皱的原因。PCB板表面起皱主要是由于热胀冷缩、材料应力不均等造成的，常见的原因有焊接温度过高、涂覆材料不均匀、PCB板弯曲度不均等。根据不同的原因，我们可以采取不同的修复方法。
一种常见的修复方法是通过加热来解决。首先，将起皱的区域放置在平整的表面上，然后使用热风枪或烙铁加热起皱的部分。在加热的过程中，要注意控制温度和加热时间，避免过度加热造成更严重的损坏。加热后，可以用平整的物体轻轻压平起皱的部分，使其恢复平整。
另一种修复方法是使用压力。可以将起皱的区域放在平整的表面上，然后使用夹子或重物将其固定住，施加适当的压力。在施加压力的过程中，要注意避免过度施压，以免造成更大的损坏。经过一段时间的压力处理，起皱的部分应该能够恢复平整。
除了以上两种常见的修复方法外，还可以采用其他辅助手段来修复。例如，可以使用胶水或粘合剂将起皱的部分粘贴固定。在粘贴之前，需要清洁起皱的区域，确保表面干净。然后，涂抹适量的胶水或粘合剂，将起皱的部分粘贴在平整的表面上。在粘贴的过程中，要注意控制粘合剂的用量，避免过度使用，以免影响电路板的性能。
如果起皱的程度较严重，以上方法无法修复，那么建议重新制作PCB板。在重新制作之前，需要仔细分析起皱的原因，避免再次出现同样的问题。重新制作时，要注意选用合适的材料和工艺，确保制作出质量稳定的电路板。
总结起来，修复起皱的方法主要包括加热、施加压力和粘贴固定等。具体选择哪种方法，取决于起皱的原因和程度。在修复的过程中，需要注意控制温度、压力和粘合剂的用量，避免过度处理造成更大的损坏。如果起皱问题无法修复，建议重新制作PCB板，确保电路板质量和性能。通过合适的修复方法，我们可以有效解决PCB板表面起皱问题，提高产品质量和可靠性。
绘制原理图和PCB图的过程中常遇到的一些问题
一、绘制原理图和PCB图的过程中常遇到的一些问题
（请结合上机验证以加深体会） 1、放置元件时，光标在图纸中心，元件却在图纸外，试分析可能的原因。
答：这是由于创建元件库时，没有在元件库图纸中心创建元件。这样，放置元件时，光标所在处是元件库
图纸的中心，而元件却距离此中心非常远。编辑库文件时，元件应该放在原点附近，尽量把元件的第一个
管脚放在原点。 2、负电平输入有效的引脚外观如何设置？
答：在设置元件属性栏中的DOT项前打勾选中即可。 3、集成芯片管脚名或网络标号的字母上方经常要画横线，如WR、END等，如
何实现？
答：在原理图或元件库的编辑中，遇到需要在网络标号或管脚名等字符上方画横线时，只要在输入这些
名字的每个字母后面再补充输入一个“\”符号，Protel即可自动把“\” 转化为前一字母的上画线。 4、为什么导线明明和管脚相连，ERC却报告说缺少连线？
答：可能的原因有：
(1)该问题可能是由于栅格(Grids)选项设置不当引起。如果捕捉栅格精度(Snap)取得太高，而可视栅
格(Visible)取得较大，可能导致绘制导线（wire）时，在导线端点与管脚间留下难以察觉的间隙。例如：
当Snap取为1，Visible取为10，就容易产生这种问题；
(2)另外在编辑库元件、放置元件管脚时，如果把捕捉栅格精度取得太高，同样也会使得该元件在使
用中出现此类似问题。所以，进行库编辑时最好取与原理图编辑相同的栅格精度。 5、ERC报告管脚没有接入信号，试分析可能的原因。
答：可能的原因有：
a、创建封装时给管脚定义了I/O属性；
b、创建元件或放置元件时修改了不一致的grid属性，管脚与线没有连上；
c、创建元件时，管脚方向反向，使得原理图中是“pin name”端与导线相连。 6、网络载入时报告NODE没有找到，试分析可能的原因。
PCB常见问题原因及解决措施
序号部品类
别不良现象不良原因
1成型未开工艺边（V型槽）【1】漏过V-CUT工序；
【2】现场区域管理混乱，导
致切割一面的和切割两面的
PCB板混料出至客户端。
2包装混料【1】前站人员将板送往包装
时，发生混料。
【2】包装人员在分板装箱时
没有仔细核对料号便进行包
3钻孔过孔不通【1】孔咀深度达不到要求。
【2】钻孔过程中，钻阻断裂
所致。
【3】外界杂物堵塞。
4内检线路断、线路连【1】显影后板面上有异物残
留，显影不净或干膜碎屑残
留造成断线
【2】干膜时线路被刮伤，造
成二次铜后线路连线，短路
5FQC露铜【1】搬运过程中倒板造成板
面防焊刮伤露铜。
【2】CNC锣完从机台下板
时，用力不当造成板面与Ｐ
ＩＮ钉碰撞，导致板面刮伤
6文字丝印不良、多油【1】丝印过程中油墨量过多
。
【2】文字网板未冲出，导致
印刷后板面文字不清。
7文字板翘【1】运输过程中出现挤压
【2】在版面设计的时候少了
一些邮票孔使板材在过回流
焊时出现板翘现象。
8表面处理上锡不良【1】板面上沾有油墨或其他
污染物，导致喷锡时无法上
锡。
【2】喷锡浸助焊剂不良或者
9物理实验室阻抗不在要求范围之
内【1】线宽超标，或线距过大
过小。
10IQCCTI值偏小【1】基板板材性能不良
【2】没有对仓库超周期板进
行管控。
11板电显影不净【1】预烤时间过长导致油墨
固话程度加重，正常的显影
不能将显影区油墨彻底显影
干净
【2】曝光能量过高导致正常
的显影不能将显影区域油墨
12防焊绿油进手插孔【1】防焊印刷时，网板油墨
积油过多，印刷时入孔。
【2】产线IPQC人员抽检时比
例较小，没有及时发现不良
13干膜BGA焊盘大小不一致【1】干膜时开天窗大小不一
致。
14防焊塞孔冒孔【1】防焊后烤时，低温段时
间过短，油墨受热过猛导致
冒孔。
15IQC板材分层【1】板材在仓库存放时间过
长，超周期后受潮引发分层
。
【2】PCB材质未完全硬化，
使材料耐热性不足，在制程
16防焊绿油起泡【1】防焊前处理不良，没有
对板进行彻底清洗，导致杂
