三轮摩托车车架优化设计研究
新技术新工艺２０１４年 第１期
三轮摩托车车架优化设计研究
刘其兵
（陕西工业职业技术学院机械工程学院，陕西成阳７１２０００）
摘 要：应用有限元方法，建立了某款三轮摩托车车架的梁单元分析模型，应用ＭＳＣ．Ｎａｓｔｒａｎ软件，
模拟了车架在极限使用工况下的应力分布情况。在此基础上，以车架的强度为约束条件，车架管梁的截 面尺寸为设计变量，车架质量最小为目标函数，基于专业优化软件ＨｙｐｅｒＳｔｕｄｙ建立了结构优化的数学模
型，并进行了优化计算，从而获得了最佳的结构截面参数，使车架在满足约束条件的前提下，达到了质量
最小的效果，有效地降低了成本。
关键词：有限元；三轮摩托车车架；目标函数；结构优化 中图分类号：ＴＰ ３９１．７２ 文献标志码：Ａ
Ｒｅｓｅａｒｃｈ ｏｎ Ｏｐｔｉｍｉｚａｔｉｏｎ Ｄｅｓｉｇｎ ｏｆ ｔｈｅ Ｔｈｒｅｅ—ｗｈｅｅｌｅｄ Ｍｏｔｏｒｃｙｃｌｅ Ｆｒａｍｅ Ｉ ｉｕ Ｑｉｂｉｎｇ （Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｍｅｃｈａｎｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｓｈａａｎｘｉ Ｐｏｌｙｔｅｃｈｎｉｃ Ｉｎｓｔｉｔｕｔｅ，Ｘｉａｎｙａｎｇ ７１２０００，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｂｙ ｕｓｉｎｇ ｓｏｆｔｗａｒｅ ＭＳＣ．Ｎａｓｔｒａｎ，ｔｈｅ ｓｔｒｅｓｓ ａｎａｌｙｓｉｓ ｗａｓ ｄｏｎｅ ｕｎｄｅｒ ｅｘｔｒｅｍｅ ｃｏｎｄｉｔｉｏｎｓ ｂａｓｅｄ ｏｎ ｔｈｅ ｂａｒ ｅｌｅ— ｍｅｎｔ ｍｏｄｅｌ ｏｆ ｔｈｅ ｔｈｒｅｅ—ｗｈｅｅｌｅｄ ｍｏｔｏｒｃｙｃｌｅ ｆｒａｍｅ ｗｉｔｈ ＦＥＡ ｉｎ ｔｈｅ ｐａｐｅｒ．Ｍｅａｎｗｈｉｌｅ，ｔｈｅ ｍａｔｈｅｍａｔｉｃ ｍｏｄｅｌ ｆｏｒ ｓｔｒｕｃｔｕｒａｌ ｏｐｔｉｍｉｚａｔｉｏｎ ｗａｓ ｅｓｔａｂｌｉｓｈｅｄ ｗｉｔｈ ｔｈｅ ｓｔｒｅｎｇｔｈ ａｓ ｃｏｎｓｔｒａｉｎｔｓ，ｓｅｃｔｉｏｎａｌ ｄｉｍｅｎｓｉｏｎ ｏｆ ｂａｒｓ ａｓ ｄｅｓｉｇｎ ｖａｒｉａｂｌｅ，ｍｉｎｉｍｉｚｉｎｇ ｗｅｉｇｈｔ ａｓ ｏｂｊｅｃｔｉｖｅ ｕｓｉｎｇ ＨｙｐｅｒＳｔｕｄｙ ｓｏｆｔｗａｒｅ．Ｔｈｅｎ ｔｈｅ ｓｕｉｔａｂｌｅ ｓｔｒｕｃｔｕｒａｌ ｐａｒａｍｅｔｅｒ ｗａｓ ｏｂｔａｉｎｅｄ，ｔｈｕｓ ｒｅａｌｉｚｉｎｇ ｔｈｅ ｌｉｇｈｔ—ｗｅｉｇｈｔ ｄｅｓｉｇｎ ａｎｄ ｒｅｄｕｃｉｎｇ ｔｈｅ ｐｒｏｄｕｃｔ ｃｏｓｔｓ ｍｅｅｔｉｎｇ ｔｈｅ ｃｏｎｓｔｒａｉｎｔｓ． Ｋｅｙ ｗｏｒｄｓ：ｆｉｎｉｔｅ ｅｌｅｍｅｎｔ，ｔｈｒｅｅ—ｗｈｅｅｌｅｄ ｍｏｔｏｒｃｙｃｌｅ ｆｒａｍｅ，ｏｂｊｅｃｔｉｖｅ ｆｕｎｃｔｉｏｎ，ｓｔｒｕｃｔｕｒａｌ ｏｐｔｉｍｉｚａｔｉｏｎ
车架是三轮摩托车主要的承载部件，承受着来
自车内外的各种动、静载荷，故车架应有足够的刚 度、强度、可靠性和使用寿命。传统的设计方法周期
长，且对于设计目标进行定量分析的性能较差口 ］。
如果在产品研发阶段引入ＣＡＥ分析技术，在保证 车架承载能力的前提下，建立一种优化设计车架的
方法，就可以实现结构的轻量化设计，降低开发成 本，提高产品的竞争力。
本文以某款三轮摩托车车架作为研究对象，在
简化车架３Ｄ模型的基础上，应用有限元仿真软件 ＭＳＣ．Ｎａｓｔｒａｎ建立强度分析模型，模拟车架在几种
典型极限使用工况下的应力分布情况，并以车架管 件的截面尺寸（包括管梁矩形截面的边长和壁厚）作
为设计变量、车架的强度作为约束条件、质量最小作
为目标函数，在专业优化软件ＨｙｐｅｒＳｔｕｄｙ平台下 对结构进行优化设计分析，从而获得合理的截面尺
寸，使车架在满足强度使用要求的前提下，实现轻量 化的目标。
１ 车架结构有限元分析
１．１有限元模型 三轮摩托车车架主要由闭口矩形截面梁焊接而 成，通过板簧减振和发动机固定板连接件与发动机、 车轮系统等部件实现装配关系。为兼顾分析时间与
分析精度，建立有限元分析模型之前，首先对车架结
构进行必要的简化，只保留轻量化优化中重点研究
的主体管梁结构。
结构分析中主要采用体单元、壳单元和梁单元 ３种单元进行有限元离散，由于三轮车车架主要由
钢管和钢板焊接而成；因此，常用壳单元和梁单元进
行强度、刚度和模态等力学性能的分析。当单元数
相同时，复杂结构采用壳单元模拟的精度高于梁单 元；但对于简单的管梁结构，２种单元模拟的精度相
似，且应力分布相同。本文根据分析对象的结构特 点，选用梁单元离散车架的主体管梁，这样可以在保
证分析精度的基础上提高优化计算的速度。另外，
发动机连接板和板簧吊耳采用壳单元离散；发动机
和驾驶人采用质量单元ＭＡＳＳ模拟，合理分配到相
应的支撑节点处；前悬挂和后轮轴采用等刚度的杆 单元模拟；并用刚性单元ＭＰＣ实现各部件之间的
连接及运动关系。由此建立的有限元强度分析模型 如图１所示。
《新技术新工艺》设计与计算 新技术新工艺２０１４年 第１期
常为单元的属性和结构的形状；约束条件将结构的
响应限制在允许变化的范围内，一般有尺寸约束和
状态约束（应力、位移和固有频率等）２类约束；目标 函数就是要求的最优化设计性能，是关于设计变量
的函数ｌ＿５＿６＿。优化设计的数学模型可表示如下。
目标函数：
，（ｚ）一ｆ（ｘ１，Ｌｚ２，…，ｚ ） 约束条件：
ｆｇ （ｚ）≤０ Ｊ一１，２，…，ｍ Ｉ ｈ （ｚ）一０ ｋ一１，２，…， ＾
设计变量：
ｚ ≤ ≤ 。 ｉ一１，２，…，７２ 本文优化的目的是实现车架的轻量化，故以车 架的质量最小为目标函数，以车架在３种极限使用
工况下的最大应力值小于材料的许用应力作为约束
条件，以主要管梁的截面尺寸作为设计变量，并且同 时考虑矩形截面的边长和壁厚，确保从全局角度找
到１种最佳的结构尺寸。在兼顾工艺可行性的基础
上，确定了各参数的变化范围（见表１）。该分析中
将上横梁管１、上横梁管２和上横梁管４作为１个
设计变量，将中横梁管、下横梁管１和侧支撑管１、 侧支撑管２作为１个设计变量，将侧支撑管３和下
横梁管２作为１个设计变量。 表１设计变量的变化范围 （ｍｍ）
序号 变化参数 初始值 变化范围
上主梁管长度 上主梁管宽度 上主梁管壁厚 上横梁管１长度 上横梁管１宽度 上横梁管１壁厚 侧梁管长度 侧梁管宽度 侧梁管壁厚 上横梁管３长度 上横梁管３宽度 上横梁管３壁厚 中横梁管长度 中横梁管宽度 中横梁管壁厚 下横梁管２长度 下横梁管２宽度 下横梁管２壁厚 下跨主梁管长度 下跨主梁管宽度 下跨主梁管壁厚 前横管长度 前横管宽度 前横管壁厚 ２．２优化分析计算
在建立上述优化数学模型的基础上，首先，采用
拉丁方试验设计，构造响应面模型，创建数据库；然
后，利用最小二乘法构造响应面；最后，采用自适应
响应面优化方法进行优化，得到各设计变量对约束 条件和目标函数的贡献率和优化结果。
贡献率图表示各设计变量因子影响响应（包括
约束条件和目标函数）的大小并做了大小排列，如图 ５～图８所示分别为设计变量对车架在３种极限工
况下应力和车架质量的影响程度。图中的２４个柱
图分别代表各变化参数。
料 藿 ｝妊（
褂 疆 ｝捱（ 贡献因子
图５ 车架水平弯曲应力的贡献率图
ｌ
贡献因予
图６ 车架极限扭转应力的贡献率图
图７ 车架紧急制动应力的贡献率图 ３０ ２ １ ２５ 鋈２０ 錾１５ 幅１０
５ Ｏ Ｊ
７ ； √： ２０－ｌ ｌ
《新技术新工艺》设计与计算 贡献因子
图８车架质量的贡献率图 ∞ 加 ， ０ 、瓣藿毂
∞ 如 加 Ｏ 一∞∞ ∞∞ ∞ ∞∞ 一∞∞０∞加 ∞∞
¨设计 计算
从车架各贡献率图可知，上主梁管、下横梁管２
和中横梁管各截面参数对车架在水平弯曲工况下的
应力影响比较大；侧梁管各截面参数对车架在极限
扭转工况下的应力影响比较大；上横梁管１和下横
梁管２各截面参数对紧急制动工况下车架的应力影 响比较大；对车架质量影响比较大的因素主要有侧
梁管、上主梁管、下跨主梁管和中横梁管。
优化计算后根据管材的型号选取相应的各管梁
截面尺寸，其优化结果见表２。 表２ 车架管梁截面优化结果 （ｍｍ）
经分析验证，优化后车架在水平弯曲和紧急制
动工况下的应力有所增加，其最大Ｍｉｓｅｓ应力分别
是６８．５和１４５．３ ＭＰａ；车架在极限扭转工况下的应
力有所降低，最大Ｍｉｓｅｓ应力为１５８．３ ＭＰａ。可见 优化后新车架在３种极限工况下的最大应力小于材 料的许用应力，能满足用户的使用要求，并且优化后
车架整体应力分布更趋合理。同时，新车架结构的
质量从原来的７６．２ ｋｇ减到了６７．４ ｋｇ，总质量下降 了８．８ ｋｇ，减轻了１１．５ ，在确保车架可靠性的前
提下，实现了结构轻量化的目标。 ３ 结语
本文采用梁单元对简化后的三轮摩托车车架进 行了结构离散，根据静力学分析的结果，以车架主要
管梁的边长和厚度作为优化参数，以减轻车重为优
化目标，建立了结构优化模型并进行了优化分析计
算，获得了管梁的最佳截面尺寸，在保证车架强度满
足极限承载能力的前提下，优化后车架质量减轻了 １１．５ ，达到了轻量化设计的目标，节约了开发成
本，并对后续新车型的开发具有重要的指导意义。
参考文献
［１］董敬．摩托车结构设计［Ｍ］．北京：人民邮电出版社， １９９７． ［２３毛显红，温彤，聂君臣．基于有限元分析的摩托车车架优 化设计［Ｊ］．小型内燃机与摩托车，２００７，３６（５）：３５—３７． ［３］隋允康，杜家政，彭细荣．ＭＳＣ．Ｎａｓｔｒａｎ有限元动力分 析与优化设计实用教程［Ｍ］．北京：科学出版社，２００４． ［４］王晋飞，宋少云，程广伟．用有限元法对摩托车车架的分 析［Ｊ］．洛阳工业高等专科学校学报，２００２，１２（１）：２０ ２１． ［５］张胜兰，郑冬黎，郝琪，等．基于ＨｙｐｅｒＷｏｒｋｓ的结构优 化设计技术［Ｍ］．北京：机械工业出版社，２００７． ［６］施光燕，董加礼．最优化方法［Ｍ］．北京：高等教育出版 社，１９９９．
作者简介：刘其兵（１９７８），男，硕士，讲师，主任，主要从事机 械制造工艺及装备等方面的研究。 收稿日期：２０１３—０６—１７
责任编辑 吕菁
ｅ 石 ； ｝ 写 分ｅ ＝ 写 写 ｅ石 ； ： 盼 ｅ石 ； 、蛉
星火机床国际科技合作项目通过科技部验收
受国家科技部委托，甘肃省科技厅副厅长毛曼君率专家组到星火机床公司进行《国际科技合作项目
ＣＮＣ４００五轴联动车铣复合加工机床关键技术合作研究项目》验收，并于验收会前组成了由西安理工大学教 授刘宏昭为组长的项目验收组。验收组专家和领导首先深入现场进行了实地考察，在工业园数控装配分厂
生产现场察看了中法合作的ＣＮＣ４００五轴联动车铣复合加工机床的使用情况。星火机床董事长李维谦向 验收组专家领导介绍了该机床的性能、特点、精度及合作生产情况。验收组专家和领导同时参观了该公司研
制生产的人造花岗岩床身的高精度机床和其他数控机床产品。在听取汇报后，经过质询答疑，专家们进行了
认真细致的讨论，最后形成了共识，一致同意该项目成果通过验收。
摘自中国机床网
《新技术新工艺》设计与计算 ５１
试析基于有限元分析的摩托车车架优化设计
InternalCombustionEngine&Parts
0引言
摩托车是一种操作便捷的车辆，在我国城乡经济生活
及运输领域内扮演重要角色，因此探究车辆行车的安全性
具有重要的意义。在实际工程中，有限元法得到广泛应用，
利用有限元对零部件及机械结构的动力学展开分析，从而
优化动态特性，改进优化的结构，促使其成为现代化工程
设计中的主要手段。为提升摩托车的自身安全，本文将利
用有限元分析，探究摩托车车架，并提出改进的方案。1摩托车车架的设计要求
在摩托车中车架是骨架，主要是将发动机和制动系统
等各系统进行相互连接，从而构成整体。车架不仅需承担
静载荷，还需要承受动载荷和冲击荷载。因此在设计摩托
车车架时需要全方位考虑问题。布置车架机构，应该保证
和人机工程学要求相符合，从而提升乘坐的舒适性。另外
还需要保证强度适中，保证重要零件不受到任何破坏，同
时还需要全方面考虑各种道路情况。另外还需要保证刚度
足够，保证车辆在工作的过程中，不会受到任何变形。当刚
度较大，便可影响舒适性，当刚度较低，便可导致操作的稳
定性下降。当车架重量较低，基于强度及刚度情况下，车架
越低，则代表越好。车架振动对操作的稳定性和振动噪声
均可产生较大影响。因此从社会要求出发，必须减轻车辆
的重量。在提升性能的过程中，保证车身重量较轻也是需
要解决的根本问题。现阶段，在运用动态化设计方法及理
论是有效解决结构动力问题，因此需要深入探究摩托车动
态化设计的问题。2基于有限元分析的摩托车车架设计
摩托车的发动机是振源，本次研究的为钢管型车架，
发动机与车间在螺栓下连接，发动机的振动直接传输到车
架。发动机一、二阶惯性频率及车架在同步振动过程中，会
发生共振。现有的摩托车车架前几阶固定频率在发动机的
作用下会发生惯性频率，共振反应的发生率较高。通过对
道路上的摩托车振动情况进行分析，以摩托车发动机的振
源作为角度，对摩托车车架进行模拟频率优化设计，在车
架前几阶固有频率将常用转速的惯性频率规避，实现提升
骨架结构摩托车车架的优点及设计要点
骨架结构摩托车车架的优点及设计要点
摩托车作为一种快速、灵活的交通工具，其车架的设计对于整车的性能和操控性至关重要。其中，骨架结构是一种广泛应用的设计方案。本文将探讨骨架结构摩托车车架的优点，并提供一些设计要点供参考。
首先，骨架结构摩托车车架的优点之一是其轻量化的特性。相比于传统的平板车架，采用骨架结构可以大幅减少车架的重量，提高整车的操控灵活性和加速性能。轻量化的优势使摩托车在转弯和变道时更容易控制，同时减少总重量也可以提高燃油经济性。
其次，骨架结构摩托车车架的刚性强。骨架结构采用多个杆件组成的框架，这种设计使得车架整体刚性增加，能够有效抵抗摩托车在行驶过程中所产生的扭矩和振动。强大的刚性可提高车辆的稳定性和操控性能，使摩托车在高速行驶时更加稳定可靠。
此外，骨架结构摩托车车架的可靠性较高。在这种设计中，车架的各个部件相互连接和支撑，形成一个完整的整体结构，能够分担并扩散摩托车在行驶过程中所受到的冲击和振动力，减轻对部件的磨损和疲劳。因此，相对于其他类型的车架设计，骨架结构具有更好的耐久性和可靠性。
那么，具体到骨架结构摩托车车架的设计要点，以下几个方面需要考虑：
首先，要注意材料的选择。车架材料需要具备足够的强度和刚度，以承受各种力的作用。常用的车架材料包括高强度钢、铝合金和碳纤维等。不同材料具有不同的物理性质和机械性能，根据具体要求选择合适的材料。
其次，需要合理设计车架的结构。骨架结构可以采用多种不同的形式，如单管型、双管型和三管型等。设计时需要考虑到车身的稳定性、振动吸收性和强度要求等因素，选择适合的结构形式，并确保各个部件之间的连接紧密可靠。 同时，要考虑到车架的形状和尺寸。车架的形状和尺寸会影响整车的外观、重心位置和空间利用率。因此，在设计时需要综合考虑车辆的美观性、稳定性和乘坐体验。
此外，还需注重车架的制造工艺和技术。车架的制造需要使用合适的焊接、冲压或铸造工艺，以确保车架的强度和质量符合设计要求。同时，还需要注意车架与其他部件的连接方式和装配过程，以确保整车的一致性和可靠性。

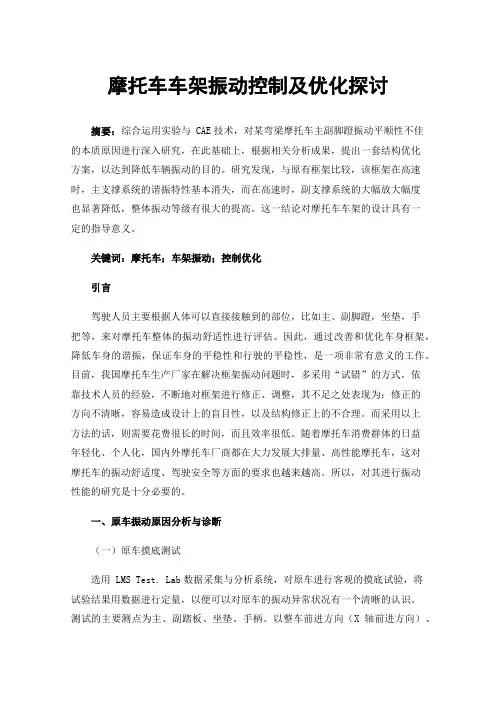

摩托车车架振动控制及优化探讨
