钢筋混凝土承插管施工工法
吴建
摘要:结合安徽省合肥市花园路设计图纸、施工控制过程,图纸设计管径为¢500、¢600、¢800、¢1000、¢1200、¢1800。从施工工艺和施工质量控制角度,简介钢筋混凝土承插管施工工艺和质量控制。
1、特点
1.1管道接口防渗漏性能好

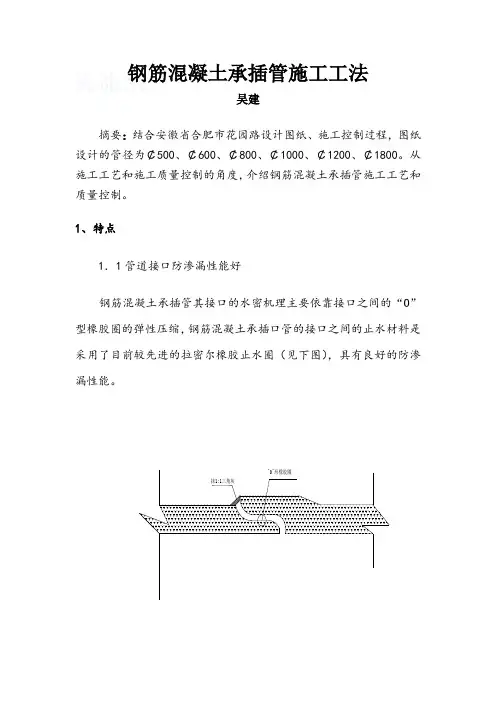

钢筋混凝土承插管其接口水密机理重要依托接口之间“O”型橡胶圈弹性压缩,钢筋混凝土承插口管接口之间止水材料是采用了当前较先进拉密尔橡胶止水圈(见下图),具备良好防渗漏性能。
"0"形橡胶圈
抹1:1三角灰
承插管橡胶圈接口示意图
1.2施工工艺简朴
由于钢筋混凝土承插管配用橡胶圈接口形式均为柔性接口形式,容许在接口部位可发生微量转角或微量水平位移,能适应基底有不均匀沉降、接口之间有少量变形管道。对槽底土基较好、基本无扰动软化,且易排除积水地方,可采用
10cm厚石砂基本+120度C15砼管基(管基厚度见后付表一);对槽底土基较差、不易排除积水,且易扰动软化地方,则采用C20砼管基(管基见后附表二)。管道铺设完毕后,即可进行石屑分层夯实回填至管顶上部50cm,以上某些采用同路段材料分层夯实回填。
表一(普通路段)
表二(槽底土基较差路段)
、
1.3施工速度快
由于施工工艺简化及以柔性接口代替刚性接口,从而在管道施工中减少了基本及管端接口水泥砂浆操作、养护等时间。
2、合用范畴
2.1本工法合用于市政工程及其她工程中,各种类型开槽埋管雨污水管道施工。
2.2有迅速施工规定各种类型开槽埋管雨污水管道施工。
2.3合用于软土地区雨污水管道工程。
3、施工工艺
4、施工规定
4.1沟槽开挖
沟槽开挖有直槽支撑开挖和放坡开挖两种,直槽开挖支撑分为横列板支撑和钢板桩支撑两种,由于钢筋混凝土承插管子长为 2.0m,因而在横档支撑时,应注意水平距离,保证吊管排管所需距离。
4.2沟槽排水
在沟槽开挖前,应依照土质状况选取井点降水,沟槽开挖后在槽底内设立明沟排水,保证沟槽内不积水。
4.3管道基本
依照槽底土基状况,按设计规定可采用砂石或C20(C15)砼作为管道基本。砾石砂基本宽度以沟槽开挖宽度进行摊铺,并适量洒水振平,混凝土基本厚度及宽度均按设计规定施工,混凝土用平板式振捣器振实及抹平。
沟槽开挖
管道基本
管道铺设
管道坞膀
沟槽还土
沟槽排水
窨井砌筑
管道闭水
开挖示意图
1:0.5
施工存土
木楔2%
垫木
管的吊装图
4.4管道铺设
4.4.1管道吊装及开挖示意图
标高。
4.4.3排管顺序应自下游排向上游,承口向上游方向.插口向下游方向,答井与管道接口处采用半节短管,带承口应排在窖井进水入向,带插口应排在客井出水力方向。
4.4.4管子在铺设前,先将管节承口内表和插口外表用钢丝刷把油污杂物清除干净,按管径规格选用相应橡胶密封圈,并套入插口槽内,规定做到四周均匀、平顺、无扭曲,在橡胶圈表面和前节管子内表涂抹“851”防水涂料,以防渗水。
4.4.5下管时,吊点应设在管子重心处,用拦腰起吊方式起吊,或采用专用吊具。禁止采用钢索穿管吊管办法,在吊运管时,要防止管节接口受损。 4.4.6铺管时,将管节平稳吊下,平移到排管接口处,调节管节标高和轴线,然后用紧管设备将管子插口慢慢插人承口,在承插管子过程中,管节仍需悬
吊着,以减少紧管时拉力,管节拉紧后,调节管子轴线和标高,然后用管枕击实。管节插入时,应注意橡胶圈不浮现扭曲、脱槽等现象。 4.5管道胸腔回填
4.5.l 管道胸腔回填材料选用粗黄砂或石屑满沟槽进行回填,回填高度与管子中心齐平,回填时,应在管道两侧同步均匀下料回填,每层回填厚度约在250mm 左右,并逐级洒水捣实,回填到管顶上50cm ,以上某些采用砼路基段材料分层夯实回填,禁止单侧回填以防管子移动。
4.5.2对有闭水检查规定管道,回填分两次进行,即近管子中间部位先回填,管子接口左右各留约0.5m ,待闭水完毕后,再按设计规定完毕所有回填工作,对无闭水规定管道,可在管道铺设完毕后一次完毕回填工作。 4.6沟槽回填土
沟槽回填完毕后,即可进行沟槽回填土,覆土时,沟槽内不得积水,禁止带水覆土。 5、质量原则 5.l 管道基本
5.1.1管道基本须表面平整,每两座检查井间轴线须顺直。
5.l .2容许偏差见表。
砾石砂
C20砼1
中线每侧宽度不小于设计规定+10 0
2厚度
+10 0+10 03
标高
+0 -20+0 -20允许偏差(mm)
项目
项次 5.2管道铺设
5.2.1管道顺直,管枕垫稳,管底坡度不容许倒落水。 5.2.2容许偏差见表。
承插管企口管
1中心线20
202管底标高
+20 -10+20 -103承口插口之间的外表间隙量
<9<94
坞膀高度
+20 -20+20 -20项次项目
允许偏差(mm)
6、机具设备
挖土、沟槽支撑、排水、基本施工、覆土等工序所需机具设备应依照不同管径,不同沟槽类型及不同土质状况进行选取。 工序项目 机具设备
沟槽挖土 挖掘机、锹 排水 抽水泵、轻型井点 沟槽支撑 钢板桩、横档木
混凝土和砂石基座 拌和机、吊车、劳动车、插入式振动棒、平板振动器 排管 吊车、紧管设备、千斤顶、拉链葫芦 沟槽回填土 装载机、运土车、夯实设备
7、施工安全
7.1挖土机,机具设备规定专人指挥,机具工作半径内,不能站人。施工操作人员应戴安全帽。
7.2沟槽支撑,当采用横列板支撑时,挖土深度至1.2m ,必要撑头挡板。后来每次撑板高度为0.6~0.8 m ,拆板回填土时,应逐级拆板,逐级还土,每层拆板不得超过0.6m ,当采用钢板桩撑时,挖土深度至2.0m 时,应支撑头道支撑,后来每隔2.0m 左右撑一道。
7.3吊管时,吊索吊点应置于管节重心处,拦腰起吊,并要保持管身水平。沟槽内操作人员在下管时,不能站在吊车工作半径内,并要有专人指挥。在下管管内,禁止放置物件。
