实验三 叠加原理的验证实验
1
实验三 叠加原理的验证实验
一、实验目的
1、通过实验验证叠加原理。
2、通过实验加深对叠加原理的理解。
二、实验原理
叠加原理：在线性电路中，任何一条支路中的电流或电压，都可以看是由电路中的各个
电源(电压源或电流源)分别作用时(其它电压源短路;电流源开路)在此支路中所产生的电流
或电压的代数和。下以两个例子来说明。
（a） （b） （c）
图3-1 两个电压源叠加原理电路
在图3-1 (a) 所示的电路中有两个电压源作用，根据叠加原理其中某个支路中的电流等
于电压UA 单独作用时（如图3-1 (b)所示）与电压源UB单独作用时（如图3-1(c)所示）在
该支路产生的电流的代数和。因此，在上述的三个图中有如下关系成立：
I1 = I1' I1" ； I 2 = I2" I2' ； I 3 = I 3' + I 3"
在图3-2 (a)所示电路中有一个电压源和一个电流源共同作用，根据叠加原理其中某个支
路的电流等于电压US 单独作用时（如图3-2 (b)所示）与电流源IS单独作用时（如图3-2(c)
所示）在该支路产生的电流的代数和。
（a） （b） （c）
图3－2 电压源与电流源叠加原理电路
同理，在上述的三个图中有如下关系成立：
I 1 = I1' I 1" ； I 2 = I 2" ； I 3 = I 3' + I 3"
三、实验内容及步骤
叠加原理仿真验证实验电路图如下所示，两个直流电源E1、E2共同作用于电路中，通
2
过改变三个电流表的位置可设定电流I1、I2为流入结点a的方向，电流I3为流出结点a的方
向。实验过程中，首先在只有电压源E1单独作用时测得第1组数据I1' 、I2' 、I 3'；然后在
只有电压源E2单独作用时测第2组数据I1" 、I2"、 I 3"；最后将两个电压源E1、E2均接
入电路，测第3组数据I1、I2、I3 。由于三次测量电流表的接入方式没有变化，所以I1' 、
I1"、I1这三个电流量方向相同，同理，I2' 、I2"、I2的方向相同，I 3'、 I 3"、I3的方向也是相
同的。故根据叠加原理可得如下关系：
I 1 = I1' +I 1" ； I 2 = I2'+ I2" ； I 3 = I 3' + I 3"
若测量得到的三组数据符合上述规律，则叠加原理得以验证。
图3 - 3 叠加原理仿真实验电路图
本次实验要在三种电路连接下测量数据，要达到这个目的，一种方法是绘制三幅电路图，
但这种方法比较麻烦，所以为方便起见，绘图时引入了单刀双置开关（Switch），使得在一
张电路图中可同时实现这三种状态。在开关的元器件属性（Switch Properties）对话框中
Value/Key后的框中改变原来默认的“Space”为自定义的字母或数字等符号，即可改变开关
的控制键。上图中应用了两组开关，E1两端的S1、S2为第一组，E2两端的S3、S4为第二
组，每组公用一个控制键，如图中所示，控制键A同时控制S1、S2，控制键B同时控制S3、
S4。
实验步骤如下：
(1) 打开EWB软件，选中主菜单Circuit/Schematic Options/Grid选项中的Show grid，使得
绘图区域中出现均匀的网格线，并将绘图尺寸调节到最佳。
(2) 在Sources元器件库中调出1个Ground（接地点）和2个Battery（直流电压源）器件，
从Basic元器件库中调出5个Resistor（电阻）和4个Switch（开关）器件，最后从Indicators
元器件库中调出3个Ammeter（电流表）器件，按上图所示排列好。
(3) 将各元器件的标号、参数值亦改变成与上图所示一致。
(4) 将所有的元器件通过连线连接起来。注意：电压源、电流表的正负极性。
(5) 检查电路有无错误。
(6) 对该绘图文件进行保存，注意文件的扩展名（.ewb）要保留。
(7) 调节控制键A、B，使得只有电压源E1接入外电路，E2不接入。
(8) 按下EWB界面右上方按纽“1”对该绘图文件进行仿真。
3
(9) 按下EWB界面右上方按纽“0”停止仿真，读取三个电流表的读数，将读数填到相应的
表格中，即为第1组测量数据I1'、I2' 、I 3'。
(10) 调节控制键A、B，使得只有电压源E2接入外电路，E1不接入。
(11) 按下EWB界面右上方按纽“1”对该绘图文件进行仿真。
(12) 按下EWB界面右上方按纽“0”停止仿真，读取三个电流表的读数，将读数填到相应的
表格中，得到第2组测量数据I1" 、I2"、 I 3"。
(13) 调节控制键A、B，使得只有电压源E1、E2均接入外电路。
(14) 按下EWB界面右上方按纽“1”对该绘图文件进行仿真。
(15) 按下EWB界面右上方按纽“0”停止仿真，读取三个电流表的读数，将读数填到相应的
表格中，即是第3组测量数据I1、I2、I3。
(16) 实验完成后，将保存好的绘图文件另存到教师指定的位置，并结合实验数据完成实验报
告的撰写。
表3－1 叠加原理电流测量表
I1（mA） I2（mA） I3（mA）
E1单独作用 I'1＝ 7.631 I'2＝-1.939 I'3=5.692
E2单独作用
I"1＝ -2.263 I'2＝6.312 I"3＝4.050
代数和（I'+ I"）
5.368 4.373 9.742
E1、E2共同作用 I1＝5.368 I2＝4.373 I3＝9.742
四、注意事项
1、 每个EWB电路中均必须接有接地点，且与电路可靠连接（即接地点与电路的连接处有
黑色的结点出现）。
2、 改变电阻的阻值时，需要在Resistor（电阻）器件的元器件属性（Resistor Properties）对
话框中选择Value/Resistance（R）选项，在其后的框中填写阻值，前一框为数值框，后
一框为数量级框，填写时注意两个框的不同。
3、 测量直流电流时应该把直流电流表串联在电路中进行测量，EWB中电流表粗线接线端
为电流流入方向，另一个接线端为电流流出方向，使用时应特别注意电流表的极性，即
电流流入、流出方向。
4、 基于绘图美观的考虑，可将电流表通过工具栏中的“翻转”快捷键调整到与待测器件或
支路平行的状态再连线，开关亦可通过此方法调整到合适的位置以便连线。
5、 电流表测量模式选择默认的直流模式，即在Ammeter（电流表）器件的元器件属性
（Ammeter Properties）对话框中选择Value/mode/DC选项，另在Label/Label对话框中
可为电流表命名。
6、 在开关和电压源连线时，尤其注意不要出现电源通过连线被短接的情况，可利用控制键
调试一下需测量的三种状态，防止该情况的发生。
7、 绘制好的实验电路必须经认真检查后方可进行仿真。若仿真出错或者实验结果明显偏离
实际值，请停止仿真后仔细检查电路是否连线正确、接地点连接是否有误等情况，排除
误点后再进行仿真，直到仿真正确、测量得到理想的读数。
8、 在读取电流表的读数时，为消除网格线对读数的影响，可取消主菜单Circuit/Schematic
Options/Grid选项中的Show grid，设置好后将看到绘图区中的网格线已消去，此时即可
读数了。
电
流
电
源
4
9、 记录到表格中的数据即电流表上显示的直接读数，“+”、“－”亦要保留。
10、文件保存时扩展名为“.ewb”。关闭文件或EWB软件后想再次打开保存后的文件时，
必须打开EWB软件后通过主菜单File/open选项或者工具栏中的“打开”快捷键来实现。
五、实验拓展
1、 在前述实验中通过电流表极性的摆放位置固定了I1 、I2、I3的方向分别是流入、流入、
流出结点a，同学可通过改变电流表极性的位置而改变I1 、I2、I3流入、流出结点a的
方向，再看看此时叠加原理是否成立。
2、 图3-3中采用了2组4个开关的形式使得三种状态在一张电路图中实现，同学可自己思
考其他的简便方法以代替之。
六、预习要求
1、实验前应认真复习叠加原理。
2、明确实验内容及步骤。
七、思考题
1、叠加原理的的使用条件是什么?
2、用叠加原理方法测得的各支路电流和与两个电源同时作用在电路中测得的结果进行比较
并分析数据不符产生的主要原因?
八、实验报告
1、写出实验名称、实验目的、实验内容及步骤。
2、画出实验电路图。
3、填写表3-1。
4、回答思考题。
叠加原理实验报告心得(3篇)
叠加原理实验报告心得(3篇)叠加原理实验报告心得精选篇1一、实验目的验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。
二、实验原理叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。
线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小K倍。
三、实验设备四、实验内容实验线路如图所示，用DG05挂箱的“基尔夫定律/叠加原理”线路。
图片图片图片1.将两路稳压源的输出分别调节为12V和6V，接入U1和U2处。
2.令U1电源单独作用（将开关K1投向U1侧，开关K2投向短路侧）。
用直流数字电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端的电压，数据记入下表。
图片注意：电压只要求测量UFA、UAD、UAB3.令U2电源单独作用（将开关K1投向短路侧，开关K2投向U2侧），重复实验步骤2的测量和记录，数据记入表中。
4.令U1和U2共同作用（开关K1和K2分别投向U1和U2侧），重复上述的测量和记录，数据记入表中。
五、实验注意事项1.用电流插头测量各支路电流时，或者用电压表测量电压降时，应注意仪表的极性，正确判断测得值的＋、－号后，记入数据表格。
2.注意仪表量程的及时更换。
六、思考题1.在叠加原理实验中，要令U1、U2分别单独作用，应如何操作？可否直接将不作用的电源（U1或U2）短接置零？2.实验电路中，若有一个电阻器改为二极管，试问叠加原理的迭加性与齐次性还成立吗？为什么？七、实验报告1.根据实验数据表格，进行分析、比较，归纳、总结实验结论，即验证线性电路的叠加性与齐次性。
2.各电阻器所消耗的功率能否用叠加原理计算得出？试用上述实验数据，进行计算并作结论。
3.通过实验步骤6及分析表格3-4-2的数据，你能得出什么样的结论？4.心得体会及其他。

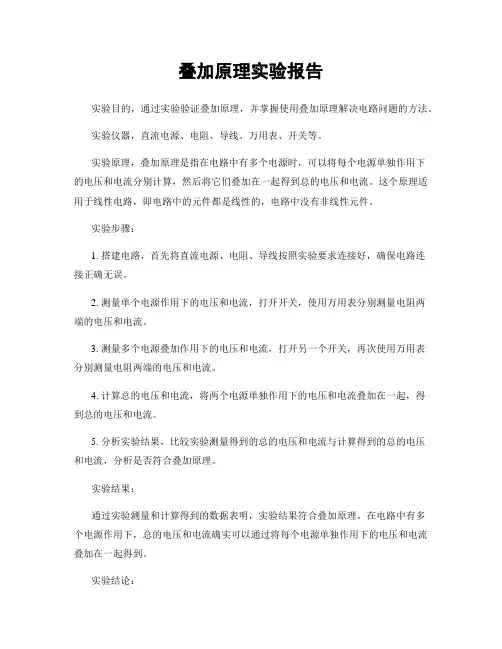

叠加原理实验报告
叠加原理实验报告实验目的，通过实验验证叠加原理，并掌握使用叠加原理解决电路问题的方法。
实验仪器，直流电源、电阻、导线、万用表、开关等。
实验原理，叠加原理是指在电路中有多个电源时，可以将每个电源单独作用下的电压和电流分别计算，然后将它们叠加在一起得到总的电压和电流。
这个原理适用于线性电路，即电路中的元件都是线性的，电路中没有非线性元件。
实验步骤：1. 搭建电路，首先将直流电源、电阻、导线按照实验要求连接好，确保电路连接正确无误。
2. 测量单个电源作用下的电压和电流，打开开关，使用万用表分别测量电阻两端的电压和电流。
3. 测量多个电源叠加作用下的电压和电流，打开另一个开关，再次使用万用表分别测量电阻两端的电压和电流。
4. 计算总的电压和电流，将两个电源单独作用下的电压和电流叠加在一起，得到总的电压和电流。
5. 分析实验结果，比较实验测量得到的总的电压和电流与计算得到的总的电压和电流，分析是否符合叠加原理。
实验结果：通过实验测量和计算得到的数据表明，实验结果符合叠加原理。
在电路中有多个电源作用下，总的电压和电流确实可以通过将每个电源单独作用下的电压和电流叠加在一起得到。
实验结论：通过本次实验，我们验证了叠加原理的有效性，并掌握了使用叠加原理解决电路问题的方法。
叠加原理在电路分析和计算中具有重要的应用价值，能够简化复杂电路的分析过程，提高计算效率。
实验中还需要注意的是，实验过程中要注意安全，正确使用实验仪器，避免发生意外。
同时，实验数据的准确性也需要严格把控，确保实验结果的可靠性。
通过本次实验，我们对叠加原理有了更加深入的理解，相信在今后的学习和工作中能够更好地应用和发挥叠加原理的作用。
叠加原理的验证-实验报告
叠加原理的验证-实验报告实验目的：1.理解叠加原理的概念及其在电学中的应用。
2.通过实验验证叠加原理的可靠性，并加深对其理解。
实验原理：叠加原理是指，在一个线性电路中，若有多个电源作用于电路中，则电路中的任一点的电位、电流及电阻，可视作在每个电源单独存在的情况下，其值与在实际情况下的值之和相等。
设电路中有n个电源，其电动势和内阻分别为E1，R1；E2，R2…En，Rn。
当第一电源E1作用于电路时，电流I1经过电阻R1，两端电位差为IR1=I1R1，此时电路中各点电位均为初始值。
当第二电源E2作用于电路时，第一电源已断开，此时电源电动势E1对电路中电位、电阻没有任何贡献，电路中只有电源E2，其电动势为E2，只经过电阻R2。
由基尔霍夫第二定律，在电路上任一部分的电动势之和等于所包围的部分的电位降之和（即E1+E2=I2R2）。
同理，对于第三个电源，其电动势为E3，其电路中只经过电阻R3。
实验器材：示波器、电源、不同种类的电阻、导线、万用表等。
实验步骤：1.将电路连接图按实际情况搭建起来，包括在两端接入示波器的电路线。
2.打开电源，调节电源电压。
3.选择一台示波器，将示波器与电源连接，通过调节示波器观察电路中信号的波形。
4.测量电路中电阻、电位、电流等参数，并记录数据。
5.去掉一个电源来观察电路参数的变化，并记录数据。
6.重复 5 所述步骤，直至所有电源断开。
7.根据实验数据结合叠加原理得出结论。
实验结果及分析：接入第一台示波器，将其连接到电路的两端，在没有施加外加电源时，示波器上显示的是电路中的干扰信号或漂移信号。
接下来加入一个电源E1，记录电路中电阻、电位、电流等参数。
这时示波器上的波形会出现电压信号。
去掉电源E1，之后加入电源E2，并记录电路参数。
这时示波器上的波形会出现另一种电压信号。
实验错误及解决：电路接线松动会影响测量结果的准确性。
解决方法是反复检查电路线的状态，确保其连接良好无松动。
结论：本实验实验数据与叠加原理预言的理论值相比具有良好符合性。
叠加原理实验报告内容
图3-4—1
1、按图3-4-1，取U1＝+12V，U2调至+6V。
2、U1电源单独作用时（将开关S1拨至U1侧，开关S2拨至短路侧），用直流数字电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端的电压，数据记入表格中。
3、U2电源单独作用时（将开关S1拨至短路侧，开关S2拨至U2侧），重复实验步骤2的测量和记录。
4、令U1和U2共同作用时（将开关
S1和S2分别拨至U1和U2侧），重复上述的测量和记录。
表4-1线性叠加定理数据记录表
测量项目实验内容
I1
(mA)
I2
(mA)
I3
(mA)
U AB
(V)
U CD
(V)
U AD
(V)
U DE
(V)
U FA
(V)
U1单独作用8.850 2.364 6.442 2.242 0.347 3.305 4.047 4.089 U2单独作用-1.091 -3.602 2.458 -3.552 -1.165 1.101 -0.588 -0.602 U1、U2共同作用7.702 -1.208 8.876 -1.142 -0.365 4.408 3.837 3.901
5、将R5换成一只二极管1N4001（即将开关S3拨至二极管侧），重复步骤4的测量过程，记录数据。
邮电大学北京润尼尔网络科技有限公司联合研制. Copyright©2007-2011 BUPT-Rainier All Rights Reserved.。

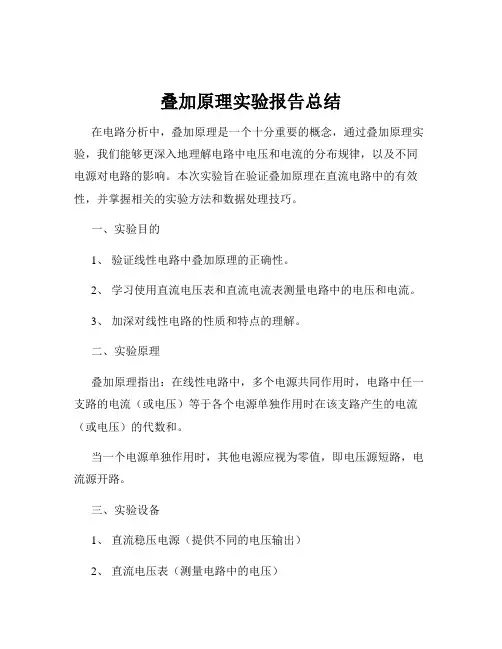

叠加原理实验报告总结
