电火花加工小孔的技术研究

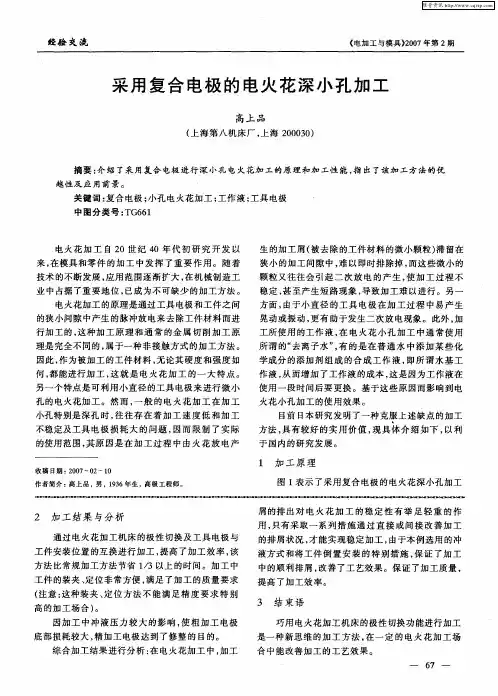

电火花加工小孔的技术研究
电火花加工小孔的技术研究

电火花加工技术概述

《先进制造技术》课程学习报告 题目:电火花加工技术概述 专业:机械类 姓名:喻娇艳 年级:2013级 班级:机械类 1306 班 学号:201303164193 武汉科技大学机械自动化学院 2016年 6月 10日

电火花加工技术概述 喻娇艳 (武汉科技大学机械自动化学院, 湖北 ,武汉) (13 级机械类专业,学号 201303164193 ) 摘要:电火花加工( Electrospark Machining )在日本和欧美又称为放电加工( Electrical Discharge Machining, 简称EDM) ,是一种直接利用电能和热能进行加工的新工艺,本文从电火花加工的 研究现状、基本原理、发展前景等三方面加以论述关键词:电火花加工的研究现状基本原理 . 发展前景 Summarize of Electrospark Machining Technique YU Jiao-yan (College of Machinery and Automation, WuHan University of Science and Technology, HuBei WuHan 430074) Abstract : Electrospark Machining Technique is also called Electrical Discharge Machining(EDM) in Japan and Occident,it ’s a new technology of machining using electrical and heat energy directly.This article discusses it in addition in three aspects including it ’s research status,fundamental principle,future prospects,etc. Keywords: Research status;Fundamental principle; Future prospects 1、前言 从前苏联科学院拉扎连柯夫妇在1943 年研制出世界上第一台实用化电火花加工装置以 来,电火花加工已有 70 多年的历史 ,发展速度是惊人的 ,目前已广泛应用于机械、宇航、航空、电子、电机、仪器仪表、汽车、轻工等行业,它不仅是一种有效的机械加工手段,而且已经成为在某些场合不可替代的加工方法.例如 ,在解决难、硬材料及复杂零件的加工问题时,应用电火花加工技术十分有效 . 据统计 ,目前电火花加工机床的市场占有率已占世界机床市场的6%以上 .而且随着科学技术的不断发展 ,现代制造技术极其相关技术为电火花技术的发展提供了良好机遇.柔性制造、人工智能技术、网络技术、敏捷制造、虚拟制造和绿色制造等现代制造技术正逐渐渗透到电 火花加工技术中来 ,给电火花加工技术的发展带来了新的生机.近年来 ,国内外很多研究机构对电火花加工技术进行了大量的研究,并且在许多方面取得了显著进展[1-5]. 2、电火花加工技术的研究现状 经过60 多年的发展,电火花加工技术已日趋完善.2011年第十二届中国国际展览会 上 ,40余家国内外特种设备生产商携机参展.在高速铣削技术日趋成熟且飞速发展的今天,包

ZT-010A叶片数控电火花高速小孔加工专机转台B轴改造方案

ZT-010A叶片数控电火花高速小孔加工专机 转台B轴改造 技术方案 二〇一四年九月

一、当前概况 1.1 B轴基本结构 转台下设计有上端轴承压盖、大轴承、轴套、小轴承、挡圈、圆螺母、导电铜环、碳刷、下端轴承压盖、旋转机构壳体、大齿轮、大齿轮内键、大齿轮锁紧螺母等。 动力端有交流伺服电机、伺服电机固定架、小齿轮、小齿轮内键。 B轴回转转盘φ200mm,由交流伺服电机拖动齿轮副做回转运动,转台可在360度内旋转。芯轴上安装有导电铜环,碳刷和安装架固定在法兰上,碳刷一端与导电铜环相接触,另外一端与电箱的脉冲放电线相连。 1.2 B轴精度缺陷 因采用大小齿轮啮合,难以消除轮齿啮合间隙,加上设备使用时间较长,轮齿出现磨损严重情况,造成叶片电火花高速小孔定位加工精度达不到要求。二、改造方案 ⑴重新设计转台,新转台必须适应新的旋转机构,尤其以配合改造后与端盖、芯轴的连接。 ⑵去掉转台下上端轴承压盖、大轴承、轴套、小轴承、挡圈、圆螺母、下端轴承压盖、旋转机构壳体、大齿轮、大齿轮内键、大齿轮锁紧铆螺母等零部件,用谐波减速机替换,新增谐波减速机上端盖以连接芯轴和转台适用,谐波减速机全高91mm,空心轴,采用键连接,下端面直径φ180,下端止口直径φ70,整机需现场测定以确定是否可容入原B轴罩壳内。 ⑶谐波减速机下端面配套一圆法兰,上连接减速机,下端需新增一旋转机构壳体、轴承及其下端盖,适应新增内部传动件。

⑷新设计一导电铜环以适用新增的芯轴,保留原碳刷,及相关线路。 ⑸为保证高速小孔加工时引弧电流能以芯轴传导至转台,芯轴采用至上而下贯穿式设计,导电铜环直接套装芯轴上,锁紧螺母锁定。 ⑹旋转机构壳体内设计一同步带轮,采用无键涨紧圈式连接,缩小占用空间尺度。 ⑺原动力端为松下交流伺服电机,因原伺服电机输出轴有微顿挫感,我方按原型号购置新伺服电机,原电机拆除。 ⑻废除原大小齿轮啮合结构,采用1:1同步带轮及闭环同步带传动结构,拆除原小齿轮,配套一与从动端同一尺度同步带轮。 ⑼更新B轴转台整机绝缘防护,保证引弧状态时内部金属件不会与罩壳发生同步拉弧的现象。

电火花论文

电火花加工 机电一体化专业3班于新伟 37号摘要: 关键词: 一、引言 二、电火花加工的基本原理

(一)概念 电火花加工的原理是基于工具和工件(正、负电极)之间脉冲性火花放电时的电腐蚀现象来蚀除多余的金属,以达到对零件的尺寸、形状及表面质量的加工要求。 要将电腐蚀现象用于金属材料的尺寸加工,设备装置必需以下三个条件: 1)工具电极和工件被加工表面之间经常保持一定的放电间隙(通常约为几微米至几百微米)。间隙过大,极间电压不能击穿极间介质,因而不会产生火花放电。间隙过小,会形成短路,不能产生火花放电,而且会烧伤电极。 2)火花放电必须是瞬时的脉冲性放电,放电延续一段时间后,需停歇一段时间,放电延续时间一般为10-7~10-3s。这样才能使放电所产生的热量来不及传导扩散到其余部分,把每一次的放电点分别局限在很小的范围内;否则,象持续电弧放电那样,使表面烧伤而无法用作尺寸加工。为此,电火花加工必须采用脉冲电源 3)火花放电必须在有一定绝缘性能的液体介质中进行,例如煤油、皂化液或去离子水等。液体介质又称工作液,它们必须具有较高的绝缘强度(103~107Ω·cm)以有利于产生脉冲性的火花放电,同时,液体介质还能把电火花加工过程中产生的金属小屑、碳黑等电蚀产物从放电间隙中悬浮排除出去,并且对电极和工件表面有较好的冷却作用 图1 电火花加工原理示意图 1-工件;2-脉冲电源;3-自动进给调节装置;4-工具; 5-工作液;6-过滤器;7-液泵

(三)电火花加工特点 电火花属于不接触加工 工具电极和工件之间并不直接接触,而是有一个火花放电间隙,这个间隙一般是在0.05~0.3mm之间,有时可能达到0.5mm甚至更大,间隙中充满工作液,加工时通过高压脉冲放电,对工件进行放电腐蚀。 加工过程中没有宏观切削力 火花放电时,局部、瞬时爆炸力的平均值很小,不足以引起工件的变形和位移。 可以“以柔克刚” 由于电火花加工直接利用电能和热能来去除金属材料,与工件材料的强度和硬度等关系不大,因此町以用软的工具电极加工硬的工件,实现“以柔克刚”。 可以加工任何难加工的金属材料和导电材料 由于加工中材料的去除是靠放电时的电、热作用实现的,材料的可加工性主要取决于材料的导电性及热学特性,如熔点、沸点、比热容、导热系数、电阻率等,而几乎与其力学性能(硬度、强度等)无关。这样可以突破传统切削加工对刀具的限制,可以实现用软的工具加工硬、韧的工件甚至可以加工聚晶金刚行、立方氮化硼一类的超硬材料。目前电极材料多采用紫铜或石墨,因此工具电极较容易加工。 可以加工形状复杂的表面 由于可以简单地将工具电极的形状复制到工件上,因此特别适用于复杂表面形状工件的加工,如复杂型腔模具加工等。特别是数控技术的采用,使得用简单的电极加工复杂形状零件成为现实。 可以加工特殊要求的零件 可以加工薄壁、弹性、低刚度、微细小孔、异形小孔、深小孔等有特殊要求的零件。由于加工中工具电极和工件不直接接触,没有机械加工的切削力,因此适宜加工低刚度工件及微细加工。 三、电火花加工的一些规律 (一)影响材料放电腐蚀的主要因素 1.极性效应 能量在两极上的分配对两个电极电蚀量的影响是一个极为重要的因素,而电子和正离子对电极表面的撞击则是影响能量分布的主要因素,因此,电子撞击和离子撞击无疑是影响极性效应的重要因素。但是,近年来的生产实践和研究结果表明,正的电极表面能吸附工作液中分解游离出来的碳微粒,形成碳黑膜(覆盖层)减小电极损耗。

电火花加工的费用.doc

电火花加工 一、加工费用:电火花加工的费用计算方法与其它机加工方法是相似的,一般是按小时来计算加工费的。时间可以按从调平工件开始到完成加工为止来计算,也可以按自动加工的时间累加时间来计算。每小时的加工费用,可以按照[(电极设计费+电极加工费+机器折旧费+人工费+电费+期望的利润值)*(1+税率)]来计算。当然,加工后工件的表面粗糙度和精度是每小时加工费用的重要参考指标,工件在加工后表面粗糙度越小、精度越高,则每小时加工费越高。 电火花加工需要丰富的经验,用合适的加工方式、到位的粗加工和半精加工、以及用高效的精加工条件一次性地完成图纸的要求,是获取低成本电火花加工的决定因素。 机床的精度、电极的精度以及电极的损耗程度是电火花加工精度的决定因素。

二、电火花加工 目录 发明与发展 工作原理 分类 使用说明 电火花加工特点 电火花加工的特点如下: 简介 发明与发展 工作原理 分类 使用说明 电火花加工特点 电火花加工的特点如下: 简介 电火花加工是利用浸在工作液中的两极间脉冲放电时产生的电蚀作用蚀除导电材料的特种加工方法,又称放电加工或电蚀加工,英文简称EDM。 发明与发展 由苏联学者发明 1943年,苏联学者拉扎连科夫妇研究发明电火花加工,之后随着脉冲电源和控制系统的改进,而迅速发展起来。最初使用的脉冲电源是简单的电阻-电容回路。

50年代初 改进为电阻-电感-电容等回路。同时,还采用脉冲发电机之类的所谓长脉冲电源,使蚀除效率提高,工具电极相对损耗降低。 随后又出现了大功率电子管、闸流管等高频脉冲电源,使在同样表面粗糙度条件下的生产率得以提高。 60年代中期 出现了晶体管和可控硅脉冲电源,提高了能源利用效率和降低了工具电极损耗,并扩大了粗精加工的可调范围。 70年代 出现了高低压复合脉冲、多回路脉冲、等幅脉冲和可调波形脉冲等电源,在加工表面粗糙度、加工精度和降低工具电极损耗等方面又有了新的进展。在控制系统方面,从最初简单地保持放电间隙,控制工具电极的进退,逐步发展到利用微型计算机,对电参数和非电参数等各种因素进行适时控制。 电火花加工 工作原理 进行电火花加工时,工具电极和工件分别接脉冲电源的两极,并浸入工作液中,或将工作液充入放电间隙。通过间隙自动控制系统控制工具电极向工件进给,当两电极间的间隙达到一定距离时,两电极上施加的脉冲电压将工作液击穿,产生火花放电。 电火花加工 在放电的微细通道中瞬时集中大量的热能,温度可高达一万摄氏度以上,压力也有急剧变化,从而使这一点工作表面局部微量的金属材料立刻熔化、

电火花的应用及发展趋势

电火花的技术应用现状 及发展趋势 姓名:张亚超 学号: 班级: 专业:机械设计与制造 日期:2012年12月27日

摘要 在分析总结国内外电火花线切割技术研究现状以及我国近几年来所取得的进步基础上,以及在电火花加工技术在汽车、航空航天、模具等制造工业中有着广泛的应用,模具工业技术快速发展的新形势下, 数控电火花加工技术已取得了突破性的进展。本文从电火花加工技术发展的基本现状、数控电火花加工的操作过程、数控电火花加工新工艺的应用以及电火花加工技术的发展趋势以及发展建议。论述了我国电火花线切割技术的发展趋势及其主要任务。 关键词:电火花线切割;研究现状;发展趋势

目录 引言 (4) 一、数控电火花加工技术现状 (4) 二、电火花技术发展趋势 (5) (一)精密化 (5) (二)智能化 (5) (三)自动化 (6) (四)高效化 (6) (五)绿色工作液得到应用 (7) (六)电火花加工技术的改进 (7) (七)其它 (8) 三、电火花技术中的新应用 (8) (一)标准化夹具实现快速精密定位 (8) (二)混粉加工方法实现镜面加工效果 (8) (三)摇动加工方法实现高精度加工 (9) (四)多轴联动加工方法实现复杂加工 (9) (五)基于PC的数控系统的开发 (10) (六)多次切割工艺的应用 (10) 参考文献 (11)

引言 目前,随着电子、信息等高新技术的不断发展及市场需求个性化与多元化,世界各国都把机械制造技术的研究和开发作为国家的关键技术进行优先发展,将其他学科的高技术成果引入机械制造业中。因此机械制造业的内涵与水平已今非昔比,它是基于先进制造技术的现代制造产业。纵观现代机械制造技术的新发展,其重要特征主要体现在它的绿色制造、计算机集成制造、柔性制造、虚拟制造、智能制造、并行工程、敏捷制造和网络制造等方面。机械制造行业不断遇到高硬度,高韧性,高熔点等难切割加工材料以及特殊结构特别市复杂曲面零件的加工难题。解决这些问题极大地促进了电火花线切割加工技术的发展,促进电火花线切割加工新方法,新工艺的不断表现,扩大了电火花线切割加工的适用范围。电火花切割技术是先进制造技术之一,在机械生产中应用范围广,从国内来看,我国的电火花线切割加工技术发展迅速,尤其是我国特有的单向(高速)走丝电火花线切割机构简单,价格低廉,各方面指标都有了较大的提高。因此,进一步研究高速走丝电火线切割加工技术,扩大其加工范围,尤其是利用计算机等高科技工具和先进的科学方法来提高我国电火花线切割技术水平,缩短同发达国家的差距,不仅具有重要的意义,而且具有显著的经济和社会、效益。近年来,电火花技术的研究和应用日新月异(见下表1),并在精密微细化、智能化、个性化、绿色环保化和高效化等方面获得了长足的发展[1][2]。 一、数控电火花加工技术现状 电火花线切割技术经过近半个世纪的发展,现已十分成熟,并达到了相当高的工艺水平:最大的切割速度可达325mm2/min,最佳表面粗糙度达Ra0.1~0.2μm,加工尺寸精度可控制在几个微米之内,高速走丝电火花线切割机还能稳定切割1米的超厚工件。数控电火花加工技术正不断向精密化、自动化、智能化、高效化等方向发展。如今新型数控电火花机床层出不穷,如瑞士阿奇、瑞士夏米尔、日本沙迪克、日本牧野、日本三菱等机床在这方面技术都有了全面的提高。该项技术在20世纪40年代开始研究并逐步应用于生产。从最初只能去除折断在工件中

电火花高速小孔加工机安全操作规程(标准版)

The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. (安全管理) 单位:___________________ 姓名:___________________ 日期:___________________ 电火花高速小孔加工机安全操作 规程(标准版)

电火花高速小孔加工机安全操作规程(标准 版) 导语:建立和健全我们的现代企业制度,是指引我们生产劳动的方向。而大力发展我们生产力的前提,是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档(使用前请详细阅读条款)。 1.操作前,作业员必须认真学习使用说明书中的各有关机构及操纵、调整、维护等有关的内容。 2.穿戴安全防护用品。 3.作业员操作时必须站在脚踏板或绝缘板上。 4.机床工作时应刹紧工作台。 5.在机床上加工的零件重量不得超过机床载荷规定即最大负重。 6.在加工过程中,查看加工状态,若有频繁短路,电压表读数跳动厉害,则应使用主轴抬起,观察工作液喷射情况及电极端部损耗是否均匀,并进行调整。 7.穿孔后,要适当的延长加工时间,使孔的出口较好。 8.加工结束,关闭脉冲开关及工作液泵,Z轴自动回升。当电极完全退出加工孔后,将加工开关关闭,卸下工件。 9.确认不再加工后,按下急停按钮,然后将总电源切断,清理工

作台面和擦拭机床,并及时加注润滑油。 10.未经正规操作培训和许可的作业员,不得随意动用机床。 11.作业员操作前,必须对机床进行点检。 12.机床在工作中出现异常时,应立即停止或切断电源,等待专人来维修。 13.操作室内禁止一切明火、吸烟,并备有灭火器。 14.机床周边(包括地面)应随时清理,以保持周边环境的清洁。 15.作业员操作时要注意安全,以免造成人身伤害。 XX设计有限公司 Your Name Design Co., Ltd.

电火花加工专题论文

河海大学文天学院 《现代制造技术》专题论文 ——电火花加工技术 专 业____________ 班 级____________ 姓 名____________ 学 号____________ 10机械工程及其自动化 机械四班 方浩、张剑波 100330409、100330436

汪永明 指导老师____________ 摘要:电火花加工的原理是基于工具和工件之间脉冲性放电时的电腐现象来蚀除多余的金属,以达到对零件的尺寸、形状及表面质量预定的加工要求。电火花加工主要优点是适合于难切削材料,可以加工特殊及复杂形状的零件。电火花加工主要用于加工金属等导电材料,但在一定条件下也可以加工半导体和非导体材料。由于电火花加工具有许多传统切削加工所无法比拟的优点,因此其应用领域日益扩大。 关键字:电火花加工不接触加工电蚀加工

第一章电火花加工技术的产生与发展 一、电火花加工的概念 电火花加工是利用浸在工作液中的两极间脉冲放电时产生的电蚀作用蚀除多余的金属,以达到对零件的尺寸、形状及表面质量的加工要求的特种加工方法,又称放电加工或电蚀加工,英文简称EDM【1】。 二、电火花加工技术的产生背景【2】 提到电火花加工,我们首先就会想到特种加工技术。特种加工技术有别于传统的机械加工,他的产生不是偶然的。第二次世界大战后,特别是进入20世纪50年代以来,随着现代科学技术的发展,各个行业,尤其是国防工业部门,要求尖端科技产品向高精度、高速度、大功率、小型化方向发展,以及在高温、高压、重载荷或腐蚀环境下长期可靠的工作。为了适应这些要求,各种新结构、新材料和复杂形状的精密零件大量出现,其结构和形状越来越复杂,材料的性能越来越强韧,对精度要求越来越高,对加工表面粗糙度和完整性要求越来越严格,使现代机械制造面临着一系列严峻的任务。如:各种难切削材料的加工问题;各种特殊复杂型面的加工问题;各种超精密、光整零件的加工问题;特殊零件的加工问题等。 要解决上述一系列的问题,仅仅依靠传统的切削加工方法很难实现,有些甚至无法实现。为此,人们相继探索、研究新的加工方法。特种加工就是在这种前提条件下产生和发展起来的。

电火花加工报告技术

电火花加工技术 一:电火花技术概述 电火花加工是利用两极见脉冲放电时产生的电腐蚀现象,放电时局部瞬时产生的高温把金属蚀除下来。 早在十九世纪,人们就发现了电器开光的触点开闭时,以为放电,使接触部位烧蚀,造成接触面的损坏。这种放电引起的电极烧蚀现象叫做电腐蚀。起初,电腐蚀被认为是有害的,为减少和避免这种有害的电腐蚀,人们一直在研究电副食产生的原因和防止的办法。当人们掌握了它的规律之后,便创造条件,转害为益,把电腐蚀用于生产中。1870年,英国科学家普利斯特里最早发现电火花对金属的腐蚀作用。当两极产生放电的过程中,放电通道瞬时产生大量的热,足以使电极材料表面局部熔化或汽化,并在一定条件下,熔化或汽化的部分能抛离电极表面,形成放电腐蚀的坑穴。直到1934年,前苏联科学家拉扎连柯等把电火花对金属的腐蚀作用利用起来。 后来,人们进一步认识到,在液体介质中进行重复性脉冲放电时,能够对导电材料进行尺寸加工,因此,创立了“电火花加工法”。电火花加工技术作为特种加工领域的重要技术之一,最早应用于二战时期折断丝锥取出时的加工。随着人类进入信息化时代,电加工技术取得了突飞猛进的发展,可控性更高,数字化程度更好。 在中国电火花加工技术起步稍晚。根据中国的国情,实现电火花加工技术的原始创新是很困难的,只能采取引进消化吸收再创新的策

略,因为这套系统集成了很多学科领域的知识,如计算机的软硬件、微电子、数控、电力半导体、机械技术、电气技术等,是多方面、多学科集成的产品,是比较复杂的高科技产品。国内现在显然还没有一个能够独立进行原始创新的团队,因此注定要经历一个长时间痛苦的积淀过程,所以我认为中国的电火花技术创新之路别无选择。政府也越来越认识到高校已经不再是创新的主战场,必须依托企业才能实现。 制造业是一个传统行业。一个国家的发展终归要落脚于制造业,因此作为基础工业,制造业必定拥有永久的生命力,而电加工行业也不例外。随着各项技术的不断发展,电加工技术也在进步,至于一项技术能够发展多久,也要看这个行业中的人怎样去尽心敬业、钻研并推进它。 二: 加工原理及原理图 电火花加工是利用浸在工作液中的两极间脉冲放电时产生的电 蚀作用蚀除导电材料的特种加工方法,又称放电加工或电蚀加工,英文简称EDM。 电火花加工时,脉冲电源的一极接工具电极,另一极接工件电极,两极均浸入具有一定绝缘度的液体介质(常用煤油或矿物油或去离子水)中。工具电极由自动进给调节装置控制,以保证工具与工件在正常加工时维持一很小的放电间隙(0.01~ 0.05mm)。当脉冲电压加到两极之间,便将当时条件下极间最近

电火花加工工艺

电火花加工工艺 1. 常用工件金属材料 1.1 钢的名称、牌号及用途 普通碳素结构钢:用于一般机器零件,常用的牌号有 A1~A7,代号 A 后的数字愈大,钢的抗拉强度愈高而塑性愈低。 优质碳素结构钢:用于较高要求的机械零件。常用牌号有钢 10~钢 70。钢 15(15 号钢)的平均含碳量为 0.15%,钢 40 为 0.40%,含碳量愈高,强度、硬度也愈高,但愈脆。 合金结构钢:广泛用于各种重要机械的重要零件。常用的有 20Cr、40Cr(作齿轮、轴、杆)、18CrMnTi、38CrMoAlA(重要齿轮、渗氮零件)及 65Mn(弹簧钢)。前边的数字 20 表示平均含碳量为 0.20%,38 表示 0.38%。末尾的 A 表示高级优质钢。中间的合金元素化学符号含义为:Mn 锰、Si硅、Cr 铬、W 钨、Mo 钼、Ti 钛、AL 铝、Co 钴、Ni 镍、Nb 铌、B 硼、V 钒。 碳素工具钢:因含碳量高,硬而耐磨,常用作工具、模具等。碳素工具钢牌号前加 T 字,以此和结构钢有所区别。牌号后的 A 表示高级优质钢。常用的有 T7、T7A、T8、T8A (13) T13A等。 合金工具钢:牌号意义与合金结构钢相同,只是前面含碳量的数字是以 0.10%为单位(含碳量较高)。例如 9CrSi 中平均含碳量为 0.90%。常用作模具的有 CrWMn、Cr12MoV(作冷冲模用)、5CrMnMo(作热压模用)。 1.2 铸铁的名称、牌号及用途 灰口铸铁:牌号中以灰、铁二字的汉语拼音第一字母为首,后面第一组数字为最低抗拉强度,第二组数字为最低抗弯强度。常用的有 HT10-26,HT15-33,HT20-40,HT30-54,HT40-68 等,用以铸造盖、轮、架、箱体等。 球墨铸铁:比灰口铸铁强度高而脆性小,常用的牌号有 QT45-0,QT50-1.5,QT60-2 等。第一组数字为最低抗拉强度,最后的数字为最低延伸率%。 可锻铸铁:强度和韧性更高,有 KT30-6,KT35-10 等,牌号意义同上。 1.3 有色金属及其合金 铜及铜合金:纯铜又称紫铜,有良好的导电性和导热性、耐腐蚀性和塑性。电火花加工中广泛作为电极材料,加工稳定而电极损耗小。牌号有 T1~T4(数字愈小愈纯)。铜合金主要有黄铜(含锌),常用牌号有 H59、H62、H80 等。黄铜电极加工时特别稳定,但电极损耗很大。 铝及铝合金:纯铝的牌号有 L1~L6(数字愈小愈纯)。铝合金主要为硬铝,牌号有 LY11~LY13,用作板材、型材、线材等。 1.4 粉末冶金材料 最常用的是硬质合金,具有极高的硬度和耐磨性,广泛用作工具及模具。由于其成分不同而分为钨钴类和钨钛类两大类硬质合金。

第三章 电火花加工工艺规律3

第三章 电火花加工工艺规律 3.1 电火花加工的常用术语 电火花加工中常用的主要名词术语和符号如下: 1.工具电极 电火花加工用的工具是电火花放电时的电极之一,故称为工具电极,有时简称电极。由于电极的材料常常是铜,因此又称为铜公(如图3-1所示)。 图3-1 电火花加工示意图2.放电间隙 放电间隙是放电时工具电极和工件间的距离,它的大小一般在0.01~0.5 mm 之间,粗加工时间隙较大,精加工时则较小。 3.脉冲宽度ti(μs) 脉冲宽度简称脉宽(也常用ON 、TON 等符号表示),是加到电极和工件上放电间隙两端的电压脉冲的持续时间(如图3-2所示)。为了防止电弧烧伤,电火花加工只能用断断续续的脉冲电压波。一般来说,粗加工时可用较大的脉宽,精加工时只能用较小的脉宽。 图3-2 脉 冲参数与脉冲电压、电流波形4.脉冲间隔to(μs)) 脉冲间隔简称脉间或间隔(也常用OFF 、TOFF 表示),它是两个电压脉冲之间的间隔时间(如图3-2所示)。间隔时间过短,放电间隙来不及消电离和恢复绝缘,容易产生电弧放电,烧伤电极和工件;脉间选得过长,将降低加工生产率。加工面积、加工深度较大时,脉间也应稍大。 5.放电时间(电流脉宽)te(μ s) 21—工具电极;2—工件; 3—脉冲电源;4—伺服进给系统

放电时间是工作液介质击穿后放电间隙中流过放电电流的时间,即电流脉宽,它比电压脉宽稍小,二者相差一个击穿延时td 。ti 和te 对电火花加工的生产率、表面粗糙度和电极损耗有很大影响,但实际起作用的是电流脉宽te 。 6.击穿延时t d (μs) 从间隙两端加上脉冲电压后,一般均要经过一小段延续时间t d ,工作液介质才能被击穿放电,这一小段时间t d 称为击穿延时(见图3-2)。击穿延时t d 与平均放电间隙的大小有关,工具欠进给时,平均放电间隙变大,平均击穿延时t d 就大;反之,工具过进给时,放电间隙变小,t d 也就小。 7.脉冲周期t P (μs) 一个电压脉冲开始到下一个电压脉冲开始之间的时间称为脉冲周期,显然t P =t i +t o (见图3-2)。 8.脉冲频率f P (Hz) 脉冲频率是指单位时间内电源发出的脉冲个数。显然,它与脉冲周期t P 互为倒数,即 9.有效脉冲频率f e (HZ) 有效脉冲频率是单位时间内在放电间隙上发生有效放电的次数,又称工作脉冲频率。 10.脉冲利用率λ 脉冲利用率λ是有效脉冲频率f e 与脉冲频率f p 之比,又称频率比,即亦即单位时间内 有效火花脉冲个数与该单位时间内的总脉冲个数之比。 11.脉宽系数τ 脉宽系数是脉冲宽度t i 与脉冲周期t p 之比,其计算公式为 12.占空比ψ 占空比是脉冲宽度t i 与脉冲间隔t o 之比,ψ=t i /t o 。粗加工时占空比一般较大,精加工时占空比应较小, 否则放电间隙来不及消电离恢复绝缘,容易引起电弧放电。 13.开路电压或峰值电压(V) 开路电压是间隙开路和间隙击穿之前td 时间内电极间的最高电压(见图3-2)。一般晶体管方波脉冲电源的峰值电压=60~80 V ,高低压复合脉冲电源的高压峰值电压为175~300 V 。峰值电压高时,放电间隙大,生产率高,但成形复制精度较差。 14.火花维持电压 火花维持电压是每次火花击穿后,在放电间隙上火花放电时的维持电压,一般在25 V 左右,但它实际是一个高频振荡的电压(见图3-2)。 15.加工电压或间隙平均电压U(V) 加工电压或间隙平均电压是指加工时电压表上指示的放电间隙两端的平均电压,它是多个开路电压、火花放电维持电压、短路和脉冲间隔等电压的平均值。 16.加工电流I(A) 加工电流是加工时电流表上指示的流过放电间隙的平均电流。精加工时小,粗加工时大,间隙偏开路时小,间隙合理或偏短路时则大。 17.短路电流Is(A) p p 1t f = p e f f =λo i i p i t t t t t +==τ

电火花高速小孔加工机安全操作规程(正式)

编订:__________________ 单位:__________________ 时间:__________________ 电火花高速小孔加工机安全操作规程(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑

文件编号:KG-AO-6858-59 电火花高速小孔加工机安全操作规 程(正式) 使用备注:本文档可用在日常工作场景,通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范,从而使得组织内人员按照既定标准、规范的要求进行操作,使日常工作或活动达到预期的水平。下载后就可自由编辑。 1.操作前,作业员必须认真学习使用说明书中的各有关机构及操纵、调整、维护等有关的内容。 2.穿戴安全防护用品。 3.作业员操作时必须站在脚踏板或绝缘板上。 4.机床工作时应刹紧工作台。 5.在机床上加工的零件重量不得超过机床载荷规定即最大负重。 6.在加工过程中,查看加工状态,若有频繁短路,电压表读数跳动厉害,则应使用主轴抬起,观察工作液喷射情况及电极端部损耗是否均匀,并进行调整。 7.穿孔后,要适当的延长加工时间,使孔的出口较好。 8.加工结束,关闭脉冲开关及工作液泵,Z轴自

动回升。当电极完全退出加工孔后,将加工开关关闭,卸下工件。 9.确认不再加工后,按下急停按钮,然后将总电源切断,清理工作台面和擦拭机床,并及时加注润滑油。 10.未经正规操作培训和许可的作业员,不得随意动用机床。 11.作业员操作前,必须对机床进行点检。 12.机床在工作中出现异常时,应立即停止或切断电源,等待专人来维修。 13.操作室内禁止一切明火、吸烟,并备有灭火器。 14.机床周边(包括地面)应随时清理,以保持周边环境的清洁。 15.作业员操作时要注意安全,以免造成人身伤害。 请在这里输入公司或组织的名字 Enter The Name Of The Company Or Organization Here

电火花线切割的优缺点及应用

本科课程论文 题目电火花线切割的优缺点及应用 学院工程技术学院 专业机械设计制造及其自动化 年级_____2008级_____ 学号_222008322222107 姓名__陈________玺__ 指导教师 _邱______ 兵__ 成绩 _______________

目录 摘要................................................................................................1前言 (3) 2正文 (3) 2.1电火花线切割的原理 (3) 2.1.1工作原理 (3) 2.1.2机床种类 (3) 2.2电火花线切割的特点 (4) 2.2.1优点 (4) 2.2.2使用中易出现的问题 (4) 2.3电火花线切割的应用及发展 (4) 2.3.1加工范围 (4) 2.3.2未来发展的展望 (5) 2.4总结 (6) 参考文献 (6)

电火花线切割的优缺点及应用 陈玺 邱兵 西南大学工程技术学院 2008级机械设计制造及其自动化2班 摘要:本文通过对电火花线切割的优缺点及应用的概述,阐述了电火花线切割在未来的发展方向,以及电火花线切割将应用更广。 关键词:电火花线切割线切割走丝 1. 前言 电火花加工作为一种现代的特种加工方式,具有许多传统加工所不具有的优点以及良好的发展前景。 2. 正文 2.1电火花线切割的原理 2.1.1工作原理 电火花线切割机(Wire cut Electrical Discharge Machining简称WEDM),属电加工范畴,是由前苏联拉扎林科夫妇研究开关触点受火花放电腐蚀损坏的现象和原因时,发现电火花的瞬时高温可以使局部的金属熔化、氧化而被腐蚀掉,从而开创和发明了电火花加工方法。工作原理是自由正离子和电子在场中积累,很快形成一个被电离的导电通道。在这个阶段,两板间形成电流。导致粒子间发生无数次碰撞,形成一个等离子区,并很快升高到8000到12000度的高温,在两导体表面瞬间熔化一些材料,同时,由于电极和电介液的汽化,形成一个气泡,并且它的压力规则上升直到非常高。然后电流中断,温度突然降低,引起气泡内向爆炸,产生的动力把溶化的物质抛出弹坑,然后被腐蚀的材料在电介液中重新凝结成小的球体,并被电介液排走。然后通过NC控制的监测和管控,伺服机构执行,使这种放电现象均匀一致,从而达到加工物被加工,使之成为合乎要求之尺寸大小及形状精度的产品。 2.1.2机床种类 电火花线切割机按走丝速度可分为高速往复走丝电火花线切(Reciprocating type High Speed Wire cut Electrical Discharge Machining俗称“快走丝”)、低速单向走丝电火花线切割机(Low Speed one-way walk Wire cut Electrical Discharge

电火花加工技术论文

电火花加工的历史 1943年,苏联学者拉扎连科夫妇研究发明电火花加工,之后随着脉冲电源 和控制系统的改进,而迅速发展起来。最初使用的脉冲电源是简单的电阻-电容 回路。 50年代初,改进为电阻-电感-电容等回路。同时,还采用脉冲发电机之类的所谓长脉冲电源,使蚀除效率提高,工具电极相对损耗降低。随后又出现了大 功率电子管、闸流管等高频脉冲电源,使在同样表面粗糙度条件下的生产率得 以提高。 60年代中期,出现了晶体管和可控硅脉冲电源,提高了能源利用效率和降 低了工具电极损耗,并扩大了粗精加工的可调范围。 到70年代,出现了高低压复合脉冲、多回路脉冲、等幅脉冲和可调波形脉 冲等电源,在加工表面粗糙度、加工精度和降低工具电极损耗等方面又有了新 的进展。在控制系统方面,从最初简单地保持放电间隙,控制工具电极的进退,逐步发展到利用微型计算机,对电参数和非电参数等各种因素进行适时控制。 电火花加工 电火花加工是在加工过程中,使工具和工件之间不断产生脉冲性的火花放电,靠放电时局部、瞬间产生的高温把金属蚀除下来。又称放电加工和电蚀加工,英文称(Electrical Discharge Machining,简称EMD)。

按照工具电极的形式及其与工件之间相对运动的特征,可将电火花加工方 式分为五类: ①利用成型工具电极,相对工件作简单进给运动的电火花成形加工; ②利用轴向移动的金属丝作工具电极,工件按所需形状和尺寸作轨迹运动,以切割导电材料的电火花线切割加工; ③利用金属丝或成形导电磨轮作工具电极,进行小孔磨削或成形磨削的电 火花磨削; ④用于加工螺纹环规、螺纹塞规、齿轮等的电火花共轭回转加工; ⑤小孔加工、刻印、表面合金化、表面强化等其他种类的加工。 电火花加工的基本原理 (1)极间介质的电离、击穿,形成放电通道 放电通道是有大量带正电和负电的粒子以及中型粒子组成,带电粒子高速运动,相互碰撞,产生大量热能,使通道温度相当高,通道中心温度可达到10000摄氏度以上。由于放电时电流产生磁场,磁场又反过来对电子流动产生向心的磁压 缩效应和周围介质惯性力压缩效应的作用,通道扩展受到很大阻力,故放电开 始阶段通道截面很小,而通道内有高温热膨胀形成的压力高达几百万帕,高温高压的放电通道以及随后瞬间气化形成的气体急速扩展,产生一个强烈的冲击波向四 周传播。在放电的同时还伴随着光效应、声效应和热效应等,这就形成了肉眼所 能看到的电火花。 (2)介质热分解、电极材料的融化,汽化热膨胀 极间介质被电离、击穿,形成放电通道后,脉冲电源使通道间的电子高速奔向正极,正离子奔向负极。电能转化为动能,动能通过相互碰撞转化为热能。正极 和负极表面形成瞬间热源,使通道瞬间达到很高的温度。通道高温首先使工作 液介质气化,进而进行热分解。并且使两电极表面的金属材料开始融化直至沸腾

电火花加工工艺

电火花加工工艺 模具制造行业中,电火花加工是一种很很普通和极重要的加工方法之一:其加工原理是电极(阳极)进入钢件(阴极)成型的一个过程.为了提高具制作效率和加工质量,火花加工工艺越需要规范化,合理化. 一.放电加工的工艺流程. 1).仔细审图,确定加工方向,加工尺寸. 2).去除工件,铜公毛刺,清洁磁台,以便找数的准确性,确保加工出来之产品误差减小到最小.. 3).装夹并校正工件,铜公,并找出加工坐标. 4).根据加工工位的实际情况,合理地选用各参数,以便达到最好的加工效果和最快的加工效率.[下载自管理资源吧] 5)根据加工工位的排渣的难易度选择冲油方,式切忌过猛和逆向冲油,否则会导致积碳的产生而损坏工件和过猛冲油引起放电不均而使工件深度不一. 6).放前可模拟试放一次,可确认现加工中的坐标是否与图纸要求的数据相符,尽早地发现由于错误加工带来不必要的损失.当确定准确无误,方可开始放电加工. 7).开始放电之后,还应检查各参数设定是否合理,可根据加工情况修改不合理之参数,以达到最好的加工效果. 8).开始放电之后,要保证勤巡加工,确保加工中出现的不良状况能得到实时解决. 9).当工件加工完之后,仔细检查加工形状,加工尺寸是否与要求相符,确保加工出来之工件质量无误. 二.放电参数的主要攻能及它的设定选择: 1).电流:(又叫低压电流)它主要决定加工速度和表面精细度,设定值愈大,加工速度愈快,表面粗细度就愈精;反之,则速度慢,表面精细度愈细.当加工时,可根据放电的余量和铜公的数量(一般可粗,中,精三种,特殊则只为一个粗或一个精公),以及加工的实际情况来设定所需之电流.在允许范围内,书量用到偏大范围,这样可保证加工效率. 2).放电幅:由于机床的不同,它分为分段式和直接输入式两种.总之,它所表示的设定值愈小,表示放电频率高,加工物表面精细度愈细,电极消耗愈大;反之放电频率低,加工物表面粗细度愈粗,电极消耗愈小.可根据实际情况配合电流的大小使用,设定电幅时,选择放电时间长短,与电流配合可决定工件表面粗细度.电极消耗,加工速度,在同一电流放电时,放电时间愈短,表面精度愈佳.但电极消耗较大,放电时间长,表面精度愈粗.但电极消耗较大,低消耗加工时,放电时间

电火花加工技术教案

天津工程师范学院 精密数控电火花加工技术 机械制造技能实训基地

第一部分基础知识 一、电火花加工:在加工过程中,使工具和工件之不断产生脉冲性的火花放电,靠放 电时局部、瞬时产生的高温把金属蚀除下来。 二、电火花加工的原理:基于工件和工具(正、负电极)之间脉冲性火花放电时的电 腐蚀现象来蚀除多余的金属,以达到对零件的尺寸、形状及表面预定的加工要 求。 三、加工条件: 1、必须使工具电极和工件被加工表面之间经常保持一定的放电间隙。 2、火花放电必须使瞬时的脉冲性放电,放电延续一段时间后,需停歇一段时 间。 3、火花放电必须在一定绝缘性能的液体介质中进行。 四、电火花加工的机理: 1、极间介质的电离、击穿、形成放电通道 2、介质热分解、电极材料熔化、气体热膨胀 3、电极材料的抛出 4、极间介质的消电离 五、电火花加工的一些基本规律: 1、影响材料放电腐蚀的主要因素 2、电火花加工的加工速度和工具的损耗速度 3、影响加工精度的主要因素 4、电火花加工的表面质量:( 1)表面粗糙度( 2)表面变质层( 3)表面力 学性能 六、基本术语: 1、工具电极 2 、放电间隙 3 、脉冲电源 4 、工作液介质 5、电蚀产物 6 、电规准 7 、脉冲宽度 8 、脉冲间隔 9、放电时间 10 、峰值电压 11 、加工点流 12 、短路电流 13、峰值电流 14 、 短路峰值电流 七、主要用途及使用范围:采用紫铜、石墨、钢、铜钨合金等电极材料,能对碳素钢、工具钢、淬火钢、硬质合金及其它高硬度金属材料进行放电加工,可加工冲压模(落料模、复合模、级进模等),型腔模(精锻模、压铸模、压延模、注塑模等)以及各种零件的坐标孔及复杂的异形曲面,还 可以加工0.1mm以上的小孔和0.2mm以上的窄缝。广泛应用于电机、仪表、汽车、航天、轻工、军工、模具等行业。 八、机床的组成部分:由主机、工作油箱、脉冲电源柜等部分组成。

电火花加工方法解读

兰州理工大学机电工程学院 《特种加工》专题论文 ——电火花加工技术 专 业____________ 班 级____________ 姓 名____________ 学 号____________ 指导老师____________ 10机械工程及其自动化 机电(3)班 刘晓军 10610011 宁会峰

摘要:电火花加工的原理是基于工具和工件之间脉冲性放电时的电腐现象来蚀除多余的金属,以达到对零件的尺寸、形状及表面质量预定的加工要求。电火花加工主要优点是适合于难切削材料,可以加工特殊及复杂形状的零件。电火花加工主要用于加工金属等导电材料,但在一定条件下也可以加工半导体和非导体材料。由于电火花加工具有许多传统切削加工所无法比拟的优点,因此其应用领域日益扩大。 关键字:电火花加工不接触加工电蚀加工 第一章电火花加工技术的产生与发展 一、电火花加工的概念 电火花加工是利用浸在工作液中的两极间脉冲放电时产生的电蚀作用蚀除多余的金属,以达到对零件的尺寸、形状及表面质量的加工要求的特种加工方法,又称放电加工或电蚀加工,英文简称EDM【1】。 二、电火花加工技术的产生背景【2】 提到电火花加工,我们首先就会想到特种加工技术。特种加工技术有别于传统的机械加工,他的产生不是偶然的。第二次世界大战后,特别是进入20世纪50年代以来,随着现代科学技术的发展,各个行业,尤其是国防工业部门,要求尖端科技产品向高精度、高速度、大功率、小型化方向发展,以及在高温、高压、重载荷或腐蚀环境下长期可靠的工作。为了适应这些要求,各种新结构、新材料和复杂形状的精密零件大量出现,其结构和形状越来越复杂,材料的性能越来越强韧,对精度要求越来越高,对

电火花加工技术概述

电火花加工技术概述-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

《先进制造技术》课程学习报告 题目:电火花加工技术概述 专业:机械类 姓名:喻娇艳 年级: 2013 级 班级:机械类1306班 学号: 201303164193 武汉科技大学机械自动化学院 2016年 6月 10日

电火花加工技术概述 喻娇艳 (武汉科技大学机械自动化学院, 湖北,武汉) (13级机械类专业,学号201303164193) 摘要:电火花加工(Electrospark Machining)在日本和欧美又称为放电加工(Electrical Discharge Machining,简称EDM),是一种直接利用电能和热能进行加工的新工艺,本文从电火花加工的研究现状、基本原理、发展前景等三方面加以论述. 关键词:电火花加工的研究现状基本原理发展前景 Summarize of Electrospark Machining Technique YU Jiao-yan (College of Machinery and Automation, WuHan University of Science and Technology, HuBei WuHan 430074) Abstract: Electrospark Machining Technique is also called Electrical Discharge Machining(EDM) in Japan and Occident,it’s a new technology of machining using electrical and heat energy directly.This article discusses it in addition in three aspects including it’s research status,fundamental principle,future prospects,etc. Keywords: Research status;Fundamental principle; Future prospects 1、前言 从前苏联科学院拉扎连柯夫妇在1943年研制出世界上第一台实用化电火花加工装置以来,电火花加工已有70多年的历史,发展速度是惊人的,目前已广泛应用于机械、宇航、航空、电子、电机、仪器仪表、汽车、轻工等行业,它不仅是一种有效的机械加工手段,而且已经成为在某些场合不可替代的加工方法.例如,在解决难、硬材料及复杂零件的加工问题时,应用电火花加工技术十分有效. 据统计,目前电火花加工机床的市场占有率已占世界机床市场的6%以上.而且随着科学技术的不断发展,现代制造技术极其相关技术为电火花技术的发展提
