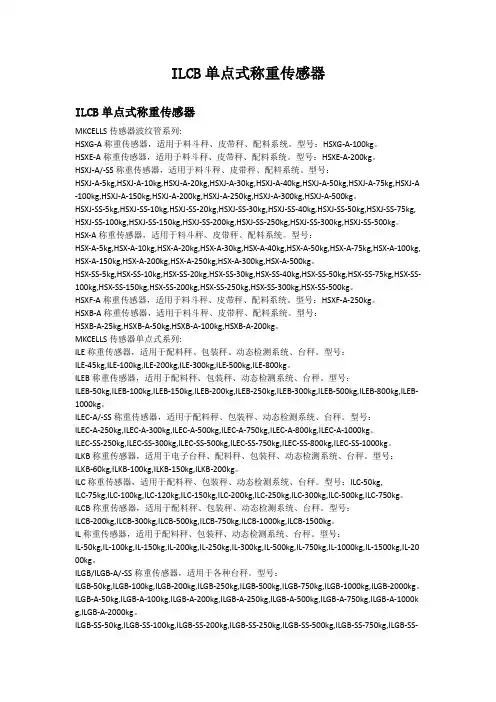

ILCB单点式称重传感器
ILCB单点式称重传感器ILCB单点式称重传感器MKCELLS传感器波纹管系列:HSXG-A称重传感器，适用于料斗秤、皮带秤、配料系统。
型号：HSXG-A-100kg。
HSXE-A称重传感器，适用于料斗秤、皮带秤、配料系统。
型号：HSXE-A-200kg。
HSXJ-A/-SS称重传感器，适用于料斗秤、皮带秤、配料系统。
型号：HSXJ-A-5kg,HSXJ-A-10kg,HSXJ-A-20kg,HSXJ-A-30kg,HSXJ-A-40kg,HSXJ-A-50kg,HSXJ-A-75kg,HSXJ-A -100kg,HSXJ-A-150kg,HSXJ-A-200kg,HSXJ-A-250kg,HSXJ-A-300kg,HSXJ-A-500kg。
HSXJ-SS-5kg,HSXJ-SS-10kg,HSXJ-SS-20kg,HSXJ-SS-30kg,HSXJ-SS-40kg,HSXJ-SS-50kg,HSXJ-SS-75kg, HSXJ-SS-100kg,HSXJ-SS-150kg,HSXJ-SS-200kg,HSXJ-SS-250kg,HSXJ-SS-300kg,HSXJ-SS-500kg。
HSX-A称重传感器，适用于料斗秤、皮带秤、配料系统。
型号：HSX-A-5kg,HSX-A-10kg,HSX-A-20kg,HSX-A-30kg,HSX-A-40kg,HSX-A-50kg,HSX-A-75kg,HSX-A-100kg, HSX-A-150kg,HSX-A-200kg,HSX-A-250kg,HSX-A-300kg,HSX-A-500kg。
HSX-SS-5kg,HSX-SS-10kg,HSX-SS-20kg,HSX-SS-30kg,HSX-SS-40kg,HSX-SS-50kg,HSX-SS-75kg,HSX-SS-100kg,HSX-SS-150kg,HSX-SS-200kg,HSX-SS-250kg,HSX-SS-300kg,HSX-SS-500kg。

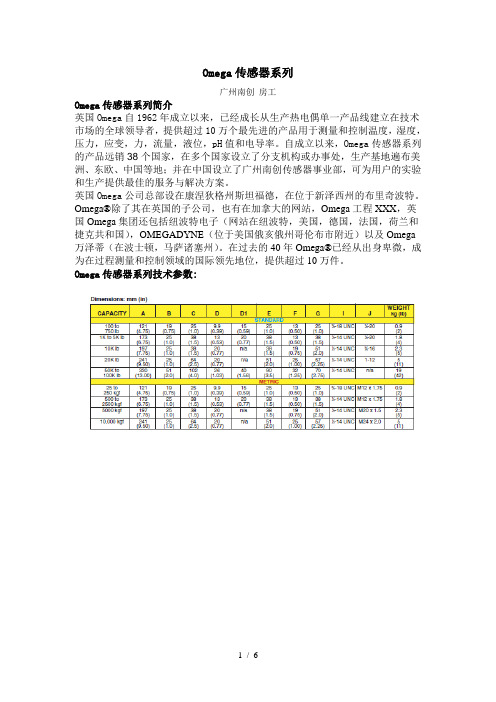

Omega传感器系列
Omega传感器系列广州南创房工Omega传感器系列简介英国Omega自1962年成立以来，已经成长从生产热电偶单一产品线建立在技术市场的全球领导者，提供超过10万个最先进的产品用于测量和控制温度，湿度，压力，应变，力，流量，液位，pH值和电导率。
自成立以来，Omega传感器系列的产品远销38个国家，在多个国家设立了分支机构或办事处，生产基地遍布美洲、东欧、中国等地；并在中国设立了广州南创传感器事业部，可为用户的实验和生产提供最佳的服务与解决方案。
英国Omega公司总部设在康涅狄格州斯坦福德，在位于新泽西州的布里奇波特。
Omega®除了其在英国的子公司，也有在加拿大的网站，Omega工程XXX，英国Omega集团还包括纽波特电子（网站在纽波特，美国，德国，法国，荷兰和捷克共和国），OMEGADYNE（位于美国俄亥俄州哥伦布市附近）以及Omega 万泽蒂（在波士顿，马萨诸塞州）。
在过去的40年Omega®已经从出身卑微，成为在过程测量和控制领域的国际领先地位，提供超过10万件。
Omega传感器系列技术参数:Omega传感器系列以上内容技术参数以《OIML60号国际建议》92年版为基础,最新具体变化可查看《JJG669—12 Omega广州南创传感事业部检定规程》1.英国Omega流量计S型称重传感器 (load cells)LC101:25lbs,50lbs,100lbs,200lbs,250lbs,500lbs,1Klbs,2Klbs,2.5Klbs,3Klbs,5Klbs,1 0Klbs,20Klbs,25Klbs,30Klbs,40KlbsLC105:25lbs,50lbs,100lbs,200lbs,250lbs,500lbs,1Klbs LC115:250lbs,500lbs,1Klbs2.英国Omega流量计梁式称重传感器LC501:100lbs,200lbs,500lbs,750lbs,1Klbs,2Klbs,2.5Klbs,5Klbs,10Klbs,20Klbs,50Klb s,80Klbs,100Klbs LC509:5lbs,10lbs,15lbs,25lbs,50lbs,100lbs LC601:±1lbs,±2lbs,±5lbs,±10lbs,±25lbsLC602:50lbs,100lbs,250lbs,500lbs,1Klbs,2Klbs,2.5Klbs,LCM602:25lbs,50lbs,250lbs,500lbs,750lbs,1Klbs,2.5Klbs,5Klbs3.英国Omega流量计压式称重传感器LC302:25lbs,50lbs,100lbs,250lbs,500lbs,1KlbsLC304:100lbs,500lbs,1Klbs,3Klbs,5Klbs,7.5Klbs,10KlbsLC305:25lbs,50lbs,100lbs,200lbs,500lbs,1Klbs,2Klbs,2.5Klbs,5Klbs,10Klbs,20Klbs LC315:25lbs,50lbs,100lbs,200lbs,500lbs,1Klbs,2Klbs,2.5Klbs,5Klbs,10Klbs,20Klbs LC307:250lbs,500lbs,1Klbs,2Klbs,3Klbs,5Klbs,7.5Klbs,10Klbs,50Klbs,100KlbsLC321:250lbs,500lbs,750lbs,1Klbs,2KlbsLCGC:50g,150g,250g,500g,1KG,5lbs,10lbs,25lbs,50lbsLCGD:25lbs,50lbs,100lbs,250lbs,500lbs,1Klbs,2Klbs,5Klbs,10Klbs,15Klbs,20Klbs,30 Klbs,50Klbs LCKD:1KG,5lbs,10lbs,25lbs,50lbs,100lbs,250lbs,500lbs,1000lbs LCM302:100N,200N,500N,1KN,2KN,5KNLCM304:100N,200N,300N,500N,2KN,5KN,10KN,20KN,50KNLCM305/315:100N,200N,500N,1KN,2KN,10KN,20KN,50KNLCMGD:100N,200N,500N,1KN,2KN,5KN,10KN,20KN,50KN,60KN,80KN,120KN,200KNLCMKD:10N,20N,50N,100N,200N,500N,1KN,2KN,5KN4.英国Omega流量计拉式称重传感器LC701/711:100lbs,250lbs,750lbs,1Klbs LC702:5Klbs,10Klbs LC712:5Klbs,10Klbs,50Klbs,100Klbs LC703:±10lbs,±25lbs,±50lbs,±75lbs,±100lbs,±150lbs,±200lbs,±300lbs,±500lbs,±750lbs,±1Klbs5.英国Omega流量计柱式称重传感器LC1001/1011:1Klbs,5Klbs,10Klbs,50Klbs LC1102/1112:5Klbs,10Klbs,50Klbs,100Klbs LC1103/1113:5Klbs,10Klbs,50Klbs6.英国Omega流量计拉压式称重传感器LC201:25lbs,50lbs,75lbs,100lbs,300lbs LC202:±25lbs,±50lbs,±100lbs,±300lbs,±500lbs,±1Klbs,±2Klbs,±3Klbs,±5Klbs,±7.5Klbs,±10Klbs LC203/213:25lb,50lb,100lb,200lb,500lb,1Klb,2Klb,2.5Klb,5Klb,8Klb,10KlbLC204/214:25lb,50lb,100lb,200lb,500lb,1Klb,2.5Klb,5Klb,8Klb,10KlbLC703:10lb,25lb,50lb,75lb,100lb,150lb,200lb,300lb,500lb,750lb,1KlbLCFA:50g,150g,250g,500g,1000g5lb,10lb,25lb,50lb,100lb,250lb,500lb,1Klb,2Klb,3Klb,4Klb,5Klb,7.5Klb,10Klb LCFD:±1KG,±5lb,±10lb,±25lb,±50lb,±100lb,±250lb,±500lb,±1Klb LCM202:100N,200N,300N,500NLCM203/213:100N,200N,500N,1KN,2KN,5KN,10KN,20KN,50KNLCM703:5lb,10lb,25lb,50lb,75lb,100lb,150lb,250lb,500lbLCMFD:10N,20N,50N,100N,200N,500N,1KN,2KN,5KN7.英国Omega流量计轮辐式称重传感器LC401/411:1Klb,5Klb,100KlbLC402/412:50lb,100lb,250lb,500lb,1Klb,2Klb,3Klb,5Klb,10KlbLCHD:5lb,10lb,25lb,50lb,100lb,250lb,500lb,1Klb,2Klb,3Klb,4Klb,5Klb,7.5Klb,10Klb,15Klb,20Klb,30Klb,50Klb,100Klb8.英国Omega流量计通孔称重传感器LC8100-200:5lb,10lb,25lb,50lb,100lb,200lbLC8125-312:25lb,50lb,100lb,250lb,500lbLC8150-250:100lb,250lb,500lb,1Klb,2Klb,3Klb,5Klb, LC8150-500:250lb LC8151-500:3Klb,5Klb,10Klb,20Klb LC8151-750:100lb,250lb LC8251-126:50Klb,75Klb,100Klb LC8301-126:75Klb,100Klb LC8302-151:150Klb LC8200-125:5lb,10lb,25lb,50lb,100lb LC8200-250:3Klb,5Klb LC8200-375:25lb,7.5Klb,10Klb LC8200-500:3Klb,5Klb,10Klb LC8200-625:50lb,250lb,500lb,1Klb LC8200-875:3Klb LC8200-1.00:500lb,1Klb,2Klb LC8250-750:1Klb,3Klb,5Klb LC8250-1.00:10Klb LC8250-1.25:1Klb LC8250-500:15Klb LC8300-1.13:1Klb,3Klb LC8300-1.25:5Klb,20Klb LC8300-1.00:50Klb,100Klb LC8313-200:500lb,5Klb LC8313-213:5Klb LC8400-200:25Klb,50Klb,100Klb LC8400-213:10Klb,25Klb,200Klb LC8450-313:5Klb LCM901-6:10KN,20KN LCM901-10:50KN LCM901-13:130KN LCM901-16:200KN LCM901-19:300KN LCM901-38:500KN LCM911-13:130KN LCM901-16:200KN LCM901-19:300KN LCMWD:1KN,2KN,5KN,10KN,20KN,50KN,100KN,200KN LCWD:500lb,1Klb,2Klb,5Klb,10Klb,20Klb,50Klb,100Klb,200KLb9.英国Omega流量计称重模块TWA5:100lb,200lb,500lb,750lb,1Klb,2Klb,3Klb,5Klb,10Klb,20Klb(碳钢) TWA6:100lb,200lb,500lb,750lb,1Klb,2Klb,3Klb,5Klb,10Klb,20Klb(不锈钢)10.英国Omega流量计特殊传感器LCUC:100lb,250lb,500lb,1Klb,2.5KlbLCUW:100lb,250lb,500lb,1Klb,2Klb,6Klb,10Klb[文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!]。
Z6FD1称重传感器
Z6FD1称重传感器概述Z6FD1是一种用于测量物体质量的称重传感器。
其特点是精度高、稳定性好、结构简单、成本低廉等。
适用于手持称、电子秤、物流秤、人才称等多种场景。
Z6FD1称重传感器采用电阻应变原理，通过检测弯曲受力方式来确定物体的质量。
传感器的设计采用了模块化的结构，易于安装和维护。
技术参数以下是Z6FD1称重传感器的主要技术参数：•额定负载：5kg、10kg、20kg、30kg、50kg、100kg、200kg•额定输出：1.0mV/V ± 0.1%•总精度：0.03%•工作温度范围：-10℃ ~ +40℃•制造材料：铝合金应用场景Z6FD1称重传感器广泛应用于以下场景：1.手持称：由于Z6FD1称重传感器结构紧凑，重量轻，适合应用于手持式电子秤。
2.电子秤：Z6FD1称重传感器可作为电子秤、电子天平等负载测量仪器的核心部件。
3.物流秤：物流秤是一个将某个物体放入秤台上，并能自动显示其重量的仪器。
由于Z6FD1称重传感器的精度高、稳定性好，所以可以应用于物流秤的制造中。
4.人才称：可将Z6FD1称重传感器用于测量人体重量，并安装在人才称中，从而可以用于医院、健身房等场所的人才称中。
安装方法Z6FD1称重传感器的安装方法如下：1.首先需要确定传感器的额定负载，然后根据实际场景选择适当的安装方式（可以是垂直或水平安装）。
2.将传感器安装在欲测量物体的底座上，通电并连接数据线。
如果需要将测量数据传输给计算机或其他设备，则需要按照传感器的接口类型连接相应的设备。
维护方法Z6FD1称重传感器的维护方法如下：1.定期清洁传感器表面，特别是底部，以确保传感器表面光滑。
2.避免传感器的重物撞击或震动，影响其测量准确性。
3.如传感器工作负载和使用环境有变化，应重新进行校准。
总结Z6FD1称重传感器具有精度高、稳定性好、结构简单、成本低廉等优点，适用于手持称、电子秤、物流秤、人才称等多种场景。
成功应用于包括工业、商业等多个领域，在帮助提高生产效率的同时，也为节省成本做出了贡献。
称重传感器测试结果处理与误差计算
Dmax Dmin 19000 1000 v＝ 6kg nmax 3000
式中： Dmax－称重传感器测量范围的最大载荷（kg） Dmin－称重传感器测量范围的最小载荷（kg） nmax－称重传感器测量范围能被分成的最大分 度数。
（
）
0 5‘30 9975 6’00
（
）
0 9976 14’3 0 15‘0 0 15’3 0 16’0 0 16‘3 0
（
）
0 9977 23’3 0 34‘0 0 24’3 0 25‘0 0 25’3 0
（
） （
0 9976
）
0 2 4 3 3
24975 6‘30 49967 7’00 99985 7‘30
50018 100042 150080 200095
0.33
0.50 0.63 1.02 1.00
24993
49995 99996 150025 200037
0.20
0.12 -0.13 0.10 0.03
0.35
0.70 0.70 1.05 1.05
Emax：20000 kg nmax：3000 转换系数f：60.01849 vmax：6 kg PLC：0.7 表D.3 重复性误差（ER）计算
称重传感器 测试结果处理与误差计算
中国运载火箭技术研究院
刘九卿
一、称重传感器某些定义及参数图解
水平中心线上面的术语是设计称重传感器时确定的 参数，水平中心线下面的术语是与称重传感器的使用条 件或试验条件相关的可变参数。
最小静负荷Emin 最大测量范围 空荷0 安全极 测量范围 最小载荷Dmin 最大载荷Dmax 限载荷 最大秤量Emax
Zemic
美国Zemic称重传感器广州南创电子科技有限公司传感器事业部内部使用资料美国ZEMIC有限公司在美国成立,在多个国家设立了分支机构或办事处,生产基地遍布美洲、东欧等地,在中国设立了广州南创传感器事业部,可为用户的实验和生产提供最佳的服务与解决方案。
美国Zemic称重传感器美国Zemic称重传感器单点式称重传感器：美国ZEMIc称重传感器，如下：Zemic称重传感器HM14C-C3-30T-13B6特性◆可满足0.05kg-300kg量程范围内的测量。
◆铝合金材料，平行梁结构◆硅橡胶密封，表面阳极化，耐腐蚀性佳。
◆整体结构，安装使用方便。
◆适用于电子计价秤、电子平台秤等各类电子称重设备。
◆量程：0.05㎏到300㎏◆高精度◆最大秤台尺寸450*450㎜Zemic称重传感器（load cell）单点式称重传感器L6B、L6D、L6E、L6E3、L6F、L6G、L6J、L6H5：L6E3-C3-50kg-3G,L6E3-C3-100kg-3G,L6E3-C3-150KG-3G,L6E3-C3-200KG-3G,L6E3-C3-25 0KG-3G,L6E3-C3-300KG-3G,L6E-C3-50KG-2B,L6E-C3-60KG-2B,L6E-C3-80KG-2B,L6E-C3-100KG-2B,L6E-C3-150KG-2B, L6E-C3-200KG-2B,L6E-C3-300KG-2B,L6D-C3-2.5KG-0.4B,L6D-C3-3KG-0.4B,L6D-C3-5KG-0.4B,L6D-C3-6KG-0.4B ,L6D-C3-8KG-0.4B,L6D-C3-10KG-0.4B,L6D-C3-15KG-0.4B,L6D-C3-20KG-0.4B,L6D-C3-30KG-0.4B,L6D-C 3-35KG-0.4B,L6D-C3-40KG-0.4B,L6D-C3-50KG-0.4BL6H5-C3D-4KG-1.75B，L6H5-C3D-5KG-1.75B，L6H5-C3D-6KG-1.75B，L6H5-C3D-8KG-1.75B，L6H5-C3D-10KG-1.75B，L6H5-C3D-20KG-1.75B，L6G-C3-50KG-3G6，L6G-C3-100KG-3G6，L6G-C3-150KG-3G6，L6G-C3-200KG-3G6，L6G-C3-250KG-3G6，L6G-C3-300KG-3G6，L6G-C3-500KG-3G6，L6G-C3-600KG-3G6，L6G-C3-50KG-3G6，L6G-C3-100KG-3G6，L6G-C3-150KG-3G6，L6G-C3-200KG-3G6，L6G-C3-250KG-3G6，L6G-C3-300KG-3G6，L6G-C3-500KG-3G6，L6G-C3-600KG-3G6，L6F-C3-50KG-3B6,L6F-C3-100KG-3B6,L6F-C3-150KG-3B6,L6F-C3-200KG-3B6,L6F-C3-250 KG-3B6,L6F-C3-500KG-3B6,L6F-C3-750KG-3B6,L6F-C3-1.0T-3B6,L6F-C3-2.0T-3B6,L6F-C 3D-50kg-3G,L6F-C3D-100kg-3G, /zemicL6F-C3D-150kg-3G,L6F-C3D-200kg-3G,L6F-C3D-250kg-3G,L6F-C3D-500kg-3G,L6F-C3D-7 50kg-3G,L6F-C3D-1000kg-3G,L6F-C3D-2000kg-3G,L6B-C3D-0.3KG-0.45B,L6B-C3D-0.6KG-0.45B,L6B-C3D-1.2KG-0.45B ,L6B-C3D-3KG-0.45B B6E-C3-100KG-2B,B6E-C3-150KG-2B,B6E-C3-200KG-2B,B6E-C3-300KG-2B,B6Q-C3-200KG-1.5B6,B6Q-C3-250KG-1.5B6,B6N-C3-15kg-1B6,B6N-C3-20kg-1B6,B6N-C3-30kg-1B6,B6N-C3-50kg-1B6,B6N-C3-75kg-1B6,B6N-C3-100kg-1B6,B6N-C3-150kg-1B6,B6N-C3-200kg-1B6,H6G-C3-100KG-3B6,H6G-C3-150KG-3B6,H6G-C3-200KG-3B6,H6G-C3-250KG-3B6,H6G-C 3-300KG-3B6,H6G-C3-500KG-3B6,H6G-C3-600KG-3B6,B6F-C3-100KG-3B6,B6F-C3-150KG-3B6,B6F-C3-200KG-3B6,B6F-C3-250KG-3B6,B6F-C3-5 00KG-3B6,B6F-C3-750KG-3B6,B6F-C3-1.0T-3B6,B6F-C3-2.0T-3B6,L6W-C3-50KG-3G6,L6W-C3-75KG-3G6,L6W-C3-100KG-3G6,L6W-C3-150KG-3G6,L6W-C3-200KG-3G6,L6W-C3-250KG-3G6,L6W-C3-500KG-3G6,L6W-C3-635KG-3G6,Zemic 称重传感器双剪切梁式特,性：◆Zemic 可满足10t～50t量程范围内的精确测量。
传感器种类及品牌
传感器种类及品牌称重传感器压力传感器流量传感器位移传感器湿度传感器液位传感器压力传感器静压式液位传感器隔离膜片压力传感器MEAS 压力传感器/变送器PC 封装式压力传感器数字压力传感器振动传感器/加速度传感器压电式加速度传感器压电薄膜振动传感器硅压阻MEMS技术+ 湿度传感器HM 系列湿度传感器/变送器HT 系列湿度传感器－PCB 模块 HS 系列温湿度传感器 + 力传感器FGP 力传感器FGP扭矩传感器F系列力传感器 /称重传感器EL 系列高性能力传感器 + 压电薄膜传感器压电薄膜加速度计压电薄膜超声波传感器压电电缆压电薄膜元件 + 油品分析传感器 + 温度传感器镍 4000 系列 Atexis 温度传感器玻璃封装探头专用温度补偿传感器医用探头客户定制探头表面贴装温度传感器红外温度传感器 + 位移/位置传感器霍尔编码器LVDT 配套控制显示仪倾角传感器角位移传感器直线位移传感器 + 磁阻传感器磁场测量传感器 + 光电传感器称重传感器Celtron 系列称重传感器 (美国)Cardinal Scale 系列(美国)Tedea-Huntleigh 称重传感器(美国)RICE LAKE 称重系列(美国)Nobel 张力传感器及仪表(美国)BLH 称重传感器(美国)Sensortronics(STS)传感器(美国)Transcell 称重传感器及仪表(美国)HBM 称重传感器及仪表(德国)PHILIPS(飞利浦)称重传感器(德国)FLINTEC传感器及仪表(德国)DACELL(大拿)传感器(韩国)SETech 称重传感器(韩国)Fine 称重传感器及显示仪表(韩国)Bongshin 称重传感器(韩国)ASAHI 系列传感器及控制仪(日本)NMB 称重传感器(日本)UTILCELL 称重传感器系列(西班牙)Sensocar 称重传感器及称重仪器系列(西班牙) Master K 称重传感器及其显示器系列(法国) METTLER TOLEDO 称重传感器 (瑞士)压力传感器Motorola/Freesale 压力传感器(美国)Cooper 压力传感器系列(美国)MSI/MEAS 压力传感器(美国)RDP 压力传感器(Pressure Transducers)系列(美国)流量传感器AW Flow Meters 流量开关 (美国)George Fischer Signet 流量传感器(美国) Proteus Industries Inc流量计(美国) Sensortechnics 流量传感器(德国)Hontzsch 流量传感器(德国)Omega流量传感器(英国)KELCO 流量开关(澳大利亚)Sensirion 流量传感器 (瑞士)位移传感器RDP 位移传感器(美国)SOLARTRON Metrology(AMETEK 位移传感器)(美国) MicroStrain 位移传感器(美国)Trans-Tek 位移传感器 (美国)MTS 位移传感器(美国)BEI Duncan Electronis(CST)位移传感器(美国) MACRO SENSORS 位移传感器(美国)NOVOtechnik位移传感器系列(德国)Waycon Positionsmesstechnik 位移传感器(德国) BALLUFF 位移传感器 (德国)MICRO-EPSILON 位移传感器(德国)ASM 位移传感器(德国)INDUcoder 位移传感器 (德国)DSeurope 位移传感器 (意大利)Sensonics 位移传感器 (英国)OPTEX FA 位移传感器 (日本)AEP 位移传感器(意大利)温湿度传感器CBT 温度传感器(美国)MIKRON 温度传感器(美国)EUROSWITCH 温度传感器(意大利)THERMAL-DETECTION 温度传感器(英国)E+E 温度传感器(奥地利)SMARTEC 温度传感器 (荷兰)液位传感器BUHLER 液位传感器(德国)加速度传感器CEC Vibration 加速度传感器(美国)Techni Measure(TM/DYTRAN)加速度传感器(振动传感器)(英国) SENSONICS 加速度传感器(英国)Bruel & Kj r(B&K)加速度传感器(英国)Sherborne Sensors 加速度传感器(英国)SEIKA 加速度传感器(德国)KYOWA 加速度传感器(日本)Global Sensor Technology 加速度传感器（美国）速度传感器E Energy 速度传感器(美国)rans-Tek 速度传感器(美国)Wilcoxon 速度传感器(美国)SENSORONIX 速度传感器(美国)PHOENIX 速度传感器(美国)AI-TEK Instrukrnts LLC 速度传感器(美国) RHEIN TACHO 速度传感器(德国)LENORD+BAUER 速度传感器(德国)SENSONICS 速度传感器(英国)JAQUET 速度传感器 (瑞士)EUROSWITCH 速度传感器(意大利)。
电子皮带秤使用说明书
4. ICS-465C电子皮带秤操作方法
4．1 称重传感器、测速传感器、转换器、积算器连接示意图
4．1．1 ICS-465C转换器外连接孔示意图
4．1．2 ICS-465C转换器内接线端子示意图
4．1．3接线端子说明
4．2 参数设置、调皮、标定
4．2．1 参数设置表
2.主要技术指标
2．1量程范围：5-5000t/h
本机有A、B、C、D四档量程，分别适用于标称最大流量为5000t/h、500t/h、50t/h以及5t/h。
2．2准确度等级：0.5级1级
2．3最大允许误差：±0.25%±0.5%
2．4适合皮带输送机皮带速度：0.2-5m/s
2．5适合皮带输送机倾角：0-20º
ICS-465C电子皮带秤采用了32位高性能CPU芯片、24位A/D转换器、大容量FLASH芯片存储器、点阵式OLED显示器；具有实物、挂码、链码等多种标定方法和简易明了的中文提示操作界面，采用全隔离强抗干扰措施及数模通讯输出等技术，提高了仪表的抗干扰能力，更适用于在环境恶劣的场合下使用，ICS-465C电子皮带秤对提高生产效率、降低劳动强度、提高产品质量等有着重大的作用，广泛应用于冶金、矿山、煤炭、化工、电力、港口、码头等行业。
触点容量 ：DC27V 0.5A
转换器通讯端口：信号B端、信号A端、地线连接端。
转换器供电端口：转换器供电15V(地)、转换器供电15V+。
AC 220V电源端口：从左到右依次为电源L、电源N、电源GND（机壳地）。
3. ICS-465C电子皮带秤的工作原理
3．1工作原理示意图
图3.1
3．2 ICS 465C电子皮带秤的基本配置
速度传感器原理 电子皮带秤,速度传感器,的类型、原理和现场应用
速度传感器原理电子皮带秤,速度传感器,的类型、原理和现场应用电子皮带秤速度传感器的类型、原理和现场应用本文介绍了常用的电子皮带秤测速称重传感器的类型，原理和现场应用。
环球衡器网技术频道收集整理。
由电子皮带秤的称重原理可知，所测量物料的瞬时流量的大小取决于两个参数，即瞬时流量等于皮带秤传感器测量的承载器上物料负荷值q(kg/m)和速度传感器测量的皮带速度值v(m/s)两个参数相乘所得，即:w(t)=qv 速度传感器的脉冲信号进入显示仪器|仪表后，通常以3种方式完成与皮带秤传感器信号的相乘运算。
第一种方式是测速脉冲信号经整形、放大后转换成0~10VDC模拟信号，并作为称重传感器的供桥电压，在传感器内实现乘法运算;第二种方式是测速脉冲信号经整形、放大后转换成模拟(或数字)信号，与皮带秤传感器放大后的模拟(或数字)信号在专用的乘法器里进行乘法运算;第三种方式是测速脉冲信号整形后直接作为显示仪表中累加器的触发信号，每接受一个测速脉冲信号，累加器就对称重传感器的输入信号进行一次采样，皮带速度越快，累加器采样的次数越多，采样值不断累加，因而以数字方式实行了乘法运算。
由此可见，速度传感器的精确度和稳定性与皮带秤传感器的测量精确度和稳定性是同等重要的。
目前称重传感器精度普遍提高到万分之几，而测速传感器的精确度大多在千分之几，所以提高速度传感器精确度是提高电子皮带秤系统精确度有效的途径之一。
在电子皮带秤使用过程中，涉及速度传感器的问题不少，但由于介绍这方面的资料极少，用户碰到这些问题往往束手无策。
作者根据自身工作中的体会和经验列举一些解决问题的办法，希望能对读者解决这类问题有所借鉴。
二、常用的速度传感器电子皮带秤上所用测速传感器目前主要有磁阻脉冲式、光电脉冲式两类。
模拟式测速发电机式速度传感器早已不再使用，取而代之的是上述两种输出脉冲信号的数字式速度传感器。
1.磁阻脉冲式测速传感器磁阻脉冲式速度传感器中，线圈和磁铁部分都是静止的，与被测件连接而运动的部分是用导磁材料制成的，当转动件转动时，改变了磁路的磁阻，因而改变了贯通线圈的磁通，在线圈中产生了感生电势。
称重传感器检定装置计量标准技术报告(称重)
计量标准技术报告
计量标准名称称重传感器检定装置计量标准负责人
建标单位名称
填写日期
目录
一、建立计量标准的目的……………………………………………（）
二、计量标准的工作原理及其组成…………………………………（）
三、计量标准器及主要配套设备……………………………………（）
四、计量标准的主要技术指标………………………………………（）
五、环境条件…………………………………………………………（）
六、计量标准的量值溯源和传递框图………………………………（）
七、计量标准的稳定性考核…………………………………………（）
八、检定或校准结果的重复性试验…………………………………（）
九、检定或校准结果的不确定度评定………………………………（）
十、检定或校准结果的验证…………………………………………（）十一、结论……………………………………………………………（）十二、附加说明………………………………………………………（）
注：应当提供《计量标准的稳定性考核记录》。
注：应当提供《检定或校准结果的重复性试验记录》。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FEATURES
•Capacities 615-100kg
•Nickel plated alloy steel (615) or stainless steel (616)
construction
•IP67 protection
•For use in tension or compression
•6 wire (sense) circuit
•Model 615 output standardised to ±0.1%
OPTIONAL FEATURE
•EEx ia IIC T4 hazardous area approval
DESCRIPTIONModels 615-100kg are tension-compression load cells which share thesame dimensions. Humidity resistantcoating and shielded cables enable theseload cells to be used in harsh environmentswhile maintaining their operatingspecifications.The additional sense wires compensate forchanges in lead resistance due totemperature change and/or cableextension.Ideally suited for lever conversions,hanging scales, force measurement and awide range of other industrial applications.Model 615-30kg is made from stainless steel andhas bonded covers for additional protection(except 50kg). An alternative lower costversion is made from alloy steel (model615), with rivetted covers.APPLICATIONS
•Hopper (Tank weighing)
•Hybrid scales
•Belt weighing
•Lever arm conversions
•Material testing machines
•Vibrations filling
equipment
•Dynamometers
OUTLINE DIMENSIONS
in mm
62.152
18.0
2
5
.
1
2
9
.
8
8
0
.
0
4
0
.
0
M12 x 1.75 or 1/2"-20 UNF
2PL
2
2
.
0
All dimensions in mm
62.152
2
5
.
0
3
0
.
0
8
0
.
0
4
0
.
0
26.0
18.0
M12 x 1.75 or 1/2"-20 UNF
2PL
Dimensions - Models 615 and 616 - 50kg onlyDimensions - Model 616 - except 50kg
广州南创电子科技有限公司
传感器事业部门内部使用
Tedea 615-100KG Tension Compression Load Cells
以上内容技术参数以《ＯＩＭＬ６０号国际建议》９２年版为基础，最新具体变化可查看《ＪＪＧ６６９—１２ Ｔｅｄｅａ广州南创传感器事业部检定规程》
SPECIFICATIONS
* 616 does not include 50kg
**616 has polyurethane jacket braided cable with dual floating screen
PARAMETERVALUEUNIT
Accuracy classNon-ApprovedG
Maximum no. of intervals (n)10003000
Rated capacity-R.C. (E
max
)50, 100, 150, 200, 300, 500, 750, 1000*kg
Rated output-R.O.2.0mV/V
Rated output tolerance0.002±mV/V
Zero balance0.2±mV/V
Zero Return, 30 min.0.050.017±%ofappliedload
Total Error (per OIML R60)0.050.02±%ofratedoutput
Temperature effect on zero0.010.004±%ofratedoutput/°C
Temperature effect on output0.0030.0012±%ofload/°C
Temperature range, compensated-10 to +40°C
Temperature range, safe-30 to +70°C
Maximum safe central overload150% of R.C.
Ultimate central overload300% of R.C.
Excitation, recommended10Vdc or Vac rms
Excitation, maximum15Vdc or Vac rms
Input impedance400±20Ohms
Output impedance350±3Ohms
Insulation resistance>2000Mega-Ohms
Cable length3.0m
Cable type6 wire, PVC, single floating screen**Standard
Construction615 - alloy steel, 616 - stainless steel
Environmental protectionIP67
Wiring Schematic Diagram
+ve Input (Green)
+ve Output (Red)
-ve Input (Black)
-ve Sense (Brown)
-ve Output (White)
(Balanced bridge configuration)
+ve Sense (Blue)
