鼓风机电机及风扇总成工程规范
号码：AIS-1117工程规范发行号：1空调国际发行日：11/09/2000页码：1/35鼓风机电机及风扇总成—FORD BARRA最初发行：1起草：T.P.Karanasos批准：M.Radzikowski 日期：2000年9月11日日期：2000年10月2日发行号日期修正ERN号授权人目录A. 鼓风机电机及风扇描述 4号码：AIS-1117工程规范发行号：1空调国际发行日：11/09/2000页码：2/35B. 性能标准 51.总体性能 52.鼓风机电机及风扇总成特性 6a.电机工作点 6b.振动 6图1 6c.风扇平衡7d.最大发动电压7e.风扇保持7f.噪声7C. 寿命及耐久性要求81. 噪声8a.定量测定——室温8b.主观评价——室温8c.唧唧声测试——室温9d.唧唧声测试——低温9e.主观测试——低温10f.热空调系统总成/车辆102. 耐久性11a.前提11b.试验123.恒定低压耐久性15表1 154.去磁165.温度及湿度17表2 17 6.高温暴露18表3 18 7.低温暴露19表4 19 8.低温启动20表5 209.电流过载2010.冷/热循环21表6 2111.随机振动22a.前提22b.试验22号码：AIS-1117工程规范发行号：1空调国际发行日：11/09/2000页码：3/35表7 23 表8 24 表9 25 12.绝缘26表10 26 13.电机锁27表11 27 14.电极温度28表12 2815.灰尘28a.前提28b.试验2916.辐射发射2917.防过电压及逆极性3018.瞬时传导发射3019.传导发射30D. 材料30E. 可靠性要求301.生产验证要求30表13 312.生产过程中验证要求32a.生产过程中的稳定性32b.综合验证试验32表14 33 3.年度规划要求34表15 34号码：AIS-1117工程规范发行号：1空调国际发行日：11/09/2000页码：4/35A.鼓风机电机及风扇描述1.鼓风机电机是一种带有离心式叶轮，以顺时针方向旋转的滚筒式电机，其用于Ford Barra系统的所有变体。
2.鼓风机电机及风扇的工作电压范围是：直流0~16V3.相关零件：热通风空调集成电子组件（HIM）4.电源供应：额定电压为12.5V，与供给车辆安装中的电机电压一样。
因此要用性能规定的12.5V电源进行性能验证试验。
电源供应不能产生任何不应在车辆中出现的不利的瞬时现象，且应遵循下列规范：a.输出电流—能够供应初始电涌及设计电流负载的持续电流。
b.调节：（ⅰ）动态—从0到最大负载（包括起动功率电流），在供应处的输出电压偏差不应超过1.0V并在100毫秒内恢复63%的最大偏移。
（ⅱ）静态—随着静态负载从0到最大值的变化（不包括起动功率电流），在供应处的输出电压偏差不应超过2%。
应该提供方法来补偿静态输入线路电压的变差。
c. 脉动电压—最大峰流量500mV5.工作范围：-20℃~+85℃6.位置：以电机的轴安装，垂直于蒸发器风扇总成中。
7.标记：标记明细见图纸。
号码：AIS-1117工程规范发行号：1空调国际发行日：11/09/2000页码：5/35B.性能标准1.总体性能当鼓风机电机及风扇总成装于空调国际的鼓风机涡室外壳中时，应满足性能要求。
这种外壳提供阻力的方式与装有进风孔空气过滤器、各种管及各种透气出口的汽车产生阻力的方式相似。
这种外壳模拟了单区全冷面模式。
除非另外规定，应在电机端子上外加12.5±0.1V的电压测量性能。
默认室温是23±2℃（大气压为650-800mm 汞柱）。
试验计划应针对所有试验样品提交，以12.5V的电压接到电机端子上，显示风扇静压、电流、效率及每分钟转速对体积流动。
除非另外注明，控制试验电路如下：号码：AIS-1117工程规范发行号：1空调国际发行日：11/09/2000页码：6/352. 鼓风机电机及风扇总成特性a.电机工作点当在空调国际鼓风机涡室外壳中工作时，如上所述，鼓风机电机及风扇总成在电机端子加以12.5V电压时，会显示出以下性能。
力矩：5.0kg-cm速度：3000±200转/分电流：最大23Ab.振动当在空调国际同意的振动试验装置上工作时，最大振动加速度是50mG; 进行该测量应在自由状态，且风扇在高速状态，使用附在该试验装置上的一个三轴加速计。
总的振动加速度应按三个振动加速度轴读数的均方根来测量。
试验装置应按图1来建造。
图1与车辆相关需校准的装置号码：AIS-1117工程规范发行号：1空调国际发行日：11/09/2000页码：7/35c.风扇平衡平衡风扇来达到以上所需的振动结果。
要将平衡夹安全地固定到相关的翼上，以便在各种规定的工作条件下能够保持风扇平衡。
d.最大活动电压鼓风机电机及风扇总成应在电机端子间显示出的最大活动电压为0.9V，最大活动电流为1.8A。
e．风扇保持用一个弹簧夹固定风扇，固定的方式应由空调国际工程设计认可。
e.噪声当在空调国际鼓风机涡室外壳中工作时，如上所述，鼓风机电机及风扇总成应不发出讨厌的噪声。
号码：AIS-1117工程规范发行号：1空调国际发行日：11/09/2000页码：8/35C.寿命及耐久性要求按B部分《性能标准》检验每个总成是进行以下试验的前提。
这些试验结束后，每个鼓风机电机及风扇总成都需装到空调国际鼓风机涡室外壳中。
输入电流不应超过23.0A，电机端子电压为12.5±0.1V时，电机速度不小于2800转/分。
个别试验可能要求另外的验收准则。
1. 噪声a.定量测量—室温在周围噪声小于30分贝的隔音室内对被测件进行试验。
不要将总成装在空调国际鼓风机涡室外壳中。
将风扇从电机中取出。
用非金属线将电机从安装板上吊起来，或者装在一个合理设计的装置上。
保证电机被安置，模拟其处于车辆中的位置。
通过改变电机的供给电压，达到电机无负载时的速度为1500±10转/分。
每个电机总的试验时间（开动）不长于10分钟。
分别在以下三处测量平均声压，以分贝为单位：（1）从电机轴外伸端部，以轴的方向100mm；（2）100mm放射状的向边上，与冷却洞成90度，以电机架为中心；（3）朝后面以轴的方向100mm。
保证电机周围的自由空间不少于610mm，不包括噪声计及其所在位置。
电机轴外伸端部的噪声限值为48分贝。
对另两个位置，限值是45分贝。
电机不会有以下的谐波级次：声压峰值在总体噪声频谱的7dB之内。
b.主观评价—室温在周围噪声小于30分贝的隔音室内对被测件进行试验。
不要将总成装在空调国际鼓风机涡室外壳中。
将风扇从电机中取出。
用非金属线将电机从安装板上吊起来，或者装在一个合理设计的装置上。
保证电机被安置，模拟其处于车辆中的位置。
号码：AIS-1117工程规范发行号：1空调国际发行日：11/09/2000页码：9/35通过其速度范围，主观评价电机噪声。
应无讨厌的噪声，如滴答响、唧唧声、长而尖的声音等。
用以下的等级量表来表示噪声的严重度。
等级分类10 出众9 优秀8 非常好7 好6 满意5 边界4 不满意3 不好2 非常不好1 无法忍受要至少由五个人组成的评判委员会来进行主观评价。
他们将分别代表电机生产商、最终顾客及空调国际。
等级为6或更高等级的评判被认为是可接受的。
c.唧唧声测试—室温在周围噪声小于30分贝的隔音室内对被测件进行试验。
不要将总成装在空调国际鼓风机涡室外壳中。
将电机，连同风扇，安装在试验台上。
保证电机是在模拟车辆中的位置。
将电机以1000±50转/分的转速持续开动1000小时。
主观评价电机是否出现唧唧声或其他不正常的噪声。
至少要有三人参加。
每人每个工作日要至少检查一次电机，每次30秒。
试验结束后，切断电源，当电机停止转动时，对其进行评价。
任何唧唧声或其他不正常的噪声都被认为是不可接受的。
d.唧唧声测试—低温不要将总成装在空调国际鼓风机涡室外壳中。
将电机，连同风扇，安装在试验台上。
保证电机是在模拟车辆中的位置。
号码：AIS-1117工程规范发行号：1空调国际发行日：11/09/2000页码：10/35将电机及试验台放在-40±2℃的环境模拟箱中至少4小时。
将电机及试验台取出环境模拟箱，立即在室温下以1000±50转/分的转速开动电机，持续2小时。
主观评价电机是否出现唧唧声或其他不正常的噪声。
至少要有三人参加。
在电机2个小时开动期间，每个人要至少3次（开始、中间、结束）检查电机30秒。
同时用文档记录启动和停车失效，包括发出尖锐声音的轴承。
任何唧唧声或其他不正常的噪声都被认为是不可接受的。
重复25次上述测试。
e.主观测试—低温不要将总成装在空调国际鼓风机涡室外壳中。
将电机，连同风扇，安装在试验台上。
保证电机是在模拟车辆中的位置。
将电机及试验台放在-40±2℃的环境模拟箱中至少4小时。
将电机及试验台取出环境模拟箱，立即在室温下以13.5±0.2V的电压开动电机。
随后减小电压，在1分钟内让电机转速覆盖整个运行速度范围。
主观评价电机是否出现不正常的噪声。
至少要有三人参加。
同时用文档记录启动和停车失效，包括发出尖锐声音的轴承。
任何不正常的噪声都被认为是不可接受的。
f.热通风空调总成/车辆将鼓风机电机及风扇总成安装在生产线蒸发器吹风机总成上。
将蒸发器吹风机总成装在车辆上，在半隔音的房间内进行下列测试。
用适当的声音测量设备，测量并记录各种转速下的电机噪声。
主观评价电机令人厌烦的或不正常的噪声。
要至少由五个人组成的评判委员会来进行评价。
他们将分别代表电机生产商、最终顾客及空调国际。
等级为6或更高等级的评判被认为是可接受的。
使用以上（b）部分的等级量表。
使用设备测量噪声用于分离主观上令人厌烦的噪声。
页码：11/352.耐久性a.前提除了按照B部分《性能标准》验证总成外，在耐久性试验前进行以下步骤：1.记录整流（电流）波形相对电机性能的关系。
波形会是正常的。
一个正常的整流波形是一组已知正常运转中的电机的典型。
2.噪声测试，根据C部分《寿命及耐久性要求》/1. 噪声/a.定量测量—室温。
3.记录因1.5Kg的轴向推/拉负载而导致的电枢轴轴向间隙。
该轴向间隙符合生产商的规范。
4.5个位置的热电偶电机。
将热电偶标号，并根据下图把它们放在相应的位置。
热电偶号位置1 正电刷/电刷盒2 负电刷/电刷盒3 磁铁（估计最温暖的位置）4 在轴外伸端的轴承5 在轴外伸部对面端部的轴承确保附件方法不损坏或改变电机功能。
另外，在电机所有的工作条件下，保证附件方法足以有用，能够维持热电偶工作。
页码：12/35b.测试将总成装在空调国际鼓风机涡室外壳中，模拟在车辆中的位置，全冷面模式。
在电机端子上持续施加以下的电压外形。
鼓风机安全技术规程范本
鼓风机安全技术规程范本第一章总则第一条为保障鼓风机的安全使用，规范鼓风机的设计、制造和使用过程，制定本技术规程。
第二条本技术规程适用于工业鼓风机及其相关产品的设计、制造、安装、调试、维护和使用过程中的安全管理和技术要求。
第三条鼓风机的安全管理和技术要求应符合国家相关法律、法规、标准和行业规定。
第二章设计与制造要求第四条鼓风机的设计、制造应符合以下要求：（一）满足用户的要求和工艺流程的需要，保证设备的可靠性、稳定性和安全性；（二）采用合理的结构设计，保证设备的强度、刚度和稳定性；（三）选用符合国家标准和行业规定的原材料与零部件；（四）采用合理的制造工艺和工艺流程，保证设备的制造质量；（五）按照相关标准和规定进行检测、试验和验证，确保设备的性能和安全性符合要求。
第五条鼓风机的技术要求应符合以下要求：（一）鼓风机应能够满足用户的工艺要求和工艺流程，确保输送介质的流量、压力和温度等指标符合要求；（二）鼓风机应具备稳定运行、低噪音、低振动和高效率的特性，以提高设备的工作效率和减少对环境的影响；（三）鼓风机应具备自动监测和报警功能，能够及时发现设备的故障并采取相应措施；（四）鼓风机的维护与保养应方便、安全、经济，便于设备的日常管理和维修。
第三章安装与调试要求第六条鼓风机的安装与调试应符合以下要求：（一）安装过程中，应按照设备图纸和说明书的要求，正确安装设备，并且保证设备与周围环境之间有足够的空间，以便于设备的维修与保养；（二）鼓风机在安装过程中，应正确安装各种防护装置和安全控制装置，确保设备的安全运行；（三）安装完成后，应按照设备说明书的要求进行调试，确保设备的运行正常，并进行必要的试验和验证。
第四章维护与保养要求第七条鼓风机的维护与保养应按照以下要求进行：（一）定期进行设备的巡检，发现设备的异常情况及时报告并采取相应措施；（二）设备的润滑与冷却系统应定期检查，确保其正常运行；（三）鼓风机的过滤器和各种防护装置应定期清洗和更换；（四）设备的操作人员应接受相关培训，掌握设备的操作技巧和安全要求；第五章使用与管理要求第八条鼓风机的使用与管理应符合以下要求：（一）使用设备时，应按照设备说明书和操作规程进行操作，确保设备的安全运行；（二）设备的操作人员应具备相关的操作证书和安全培训证明，并定期进行安全培训与考核；（三）设备的管理人员应建立完善的设备档案，定期对设备进行管理与维护，并记录设备的运行情况；（四）建立设备的维修与维护制度，并定期组织设备的检修与保养工作；第六章应急处理与事故预防第九条鼓风机的应急处理与事故预防应符合以下要求：（一）设备应装备应急停机装置和报警装置，并进行定期检测和试验；（二）建立设备应急处理与事故预防的工作流程和应急预案，确保设备在故障和事故发生时能够快速停机和采取相应措施；（三）设备的操作人员应定期进行应急处理与事故预防的培训，掌握应急处理的方法和技巧。
轴流鼓风机和轴流压缩机的安装施工及验收规范
轴流鼓风机和轴流压缩机的安装施工及验收规范第一条轴流鼓风机和轴流压缩机的清洗和装配应符合下列要求：一、现场组装时，机器各配合表面、机加工表面、转动部件表面均应清洗洁净；当有锈蚀时应清除，并应防止安装期间发生锈蚀；二、机器各主要部件、机壳、调节缸、叶片承缸和转子在装配吊运过程中，应保持水平，其装配程序应符合设备技术文件的规定；三、润滑油系统、动力油系统和顶升油系统的油泵、过滤器、冷却器和安全阀等应拆卸清洗，冷却器应作严密性试验；四、有预紧力要求的螺栓在正式拧紧时，螺纹部分应涂上二硫化钼油，同时应按规定力矩或规定的螺母转动角度拧紧；刚性连接的联轴器螺栓应按螺栓伸长量控制其预紧力。
第二条埋设底座调整螺栓的支承垫板时，应符合下列要求：一、垫板的埋设可按现行国家标准《机械设备安装工程施工及验收规范通用规范》附录八的规定执行；二、垫板底层混凝土的耐压强度不应低于35MPa；厚度宜为30～50mm；每块垫板的安装水平偏差不应大于0.3/1000；三、每块垫板的标高允许偏差为±3mm。
第三条轴流鼓风机或压缩机的底座找正调平时，应符合下列要求：一、应通过底座上的调整螺栓和地脚螺栓，调平底座各支撑机壳的支座面、连接纵向键座的结合面或固定轴承座的结合面，其各支座上平面的纵向和横向安装水平偏差均不应大于0.10/1000；各结合面上的纵向和横向安装水平偏差均不应大于0.05/1000；二、拧紧底座上的调整螺栓时，螺栓露出底座下平面的长度应符合设备技术文件的规定。
第四条机组中当以主机作为找正调平基准设备时，其纵向安装水平偏差不应大于0.04/1000，并应在颈轴上进行测量；其横向安装水平偏差不应大于0.06/1000，并应在机壳中分面上进行测量。
机组中非基准设备的找正调平应按本规范第3.5.4条的规定执行。
第五条下机壳找正调平时应符合下列要求：一、机壳的四个支撑面应采用油石打光，不得留有毛刺和飞边；二、下机壳与底座的支座连接时，应将支承导向键涂上二硫化钼油，并轻轻推入键槽，不得强行打入；三、下机壳找正调平应按本规范第3.6.4条的规定执行，同时应使四个支座的定位螺栓位于孔中心；下机壳的找正、调平可采用更换纵向导向键和支承导向键的不同厚度的垫片进行调整。

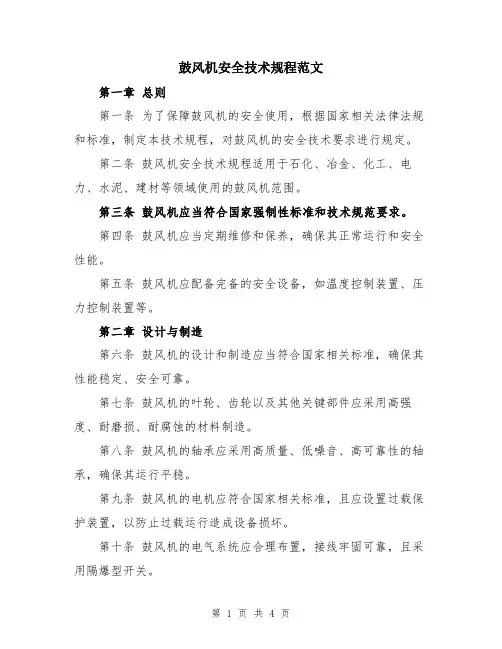

鼓风机安全技术规程范文
