薄壁钛合金材料零件旋压的热处理工艺
处理 Ｔｒｅａｔｍｅｎｔ
薄壁钛合金材料零件旋压的
热处理工艺
西安北方光电科技防务有限公司 （陕西７１００４３） 张利军李时威 申 伟
钛合金密度小，比强度高，比模量高，结构性
能优异，然而钛合金材料价格昂贵。掏空钛合金棒
料制成薄壁壳体类零件，不仅材料利用率低，加工
周期长，而且刀具磨损快，加工成本居高不下。旋
压成形技术能很好地解决薄壁钛合金材料加工成本
高、效率低等问题，但钛合金材料在常温下塑性差，
变形抗力大，不易旋压成形。本文针对此难题，提
出了钛合金材料旋压过程的热加工方法，得出了钛
合金材料旋压成形的热处理参数。
１．钛合金材料旋压的难点
（１）组织稳定钛合金材料具有熔点高，激活
能大，组织复杂等特点，其晶格原子不易脱离平衡
位置，在常温下旋压困难。 （２）旋压冷作硬化大钛合金材料在常温下强
度高，塑性差，加工硬化严重，变形抗力大，旋压
加工困难。
（３）易产生ＴｉＮ、ＴｉＣ等硬质层钛合金化学活
性好，易与各种气体杂质产生化学反应，如Ｏ、Ｎ、
Ｈ、Ｃ等元素浸入钛合金中，易形成间隙式固溶体，
使表面晶格严重弯曲，塑性降低；与Ｎ、ｃ作用形成
的高硬度ＴｉＮ、ＴｉＣ硬质层，在旋压过程中易断裂。
２．钛合金材料旋压热处理工艺
将钛合金材料旋压零件逐步加热到变形温度
９００％，使组织发生ｏ【一Ｂ相转变，使得初生 相减
少，从而破坏了原子晶格的平衡。
针对钛合金材料高温变形小，采用加热及强力旋
压方式，将工件热处理温度控制在７５０～９５０ｏＣ之间，
以旋力３．０×１０ Ｎ在三轮旋压机上进行强力旋压。通
过控制旋压零件变形温度、变形速度和变形量，在旋
压过程中补充加热，多次旋压，克服钛合金材料零件
塑性差、加工硬化等难点，达到工件旋压的要求。
４６ 墨 臻翌 照 麓造参磊 热加 ｑ勺 ． ．－‘Ｉ椰 ’ Ｊ。 需注意的是，为防止旋压零件产生ＴｉＮ、ＴｉＣ等
硬质层，保证旋压质量，工件应在真空炉里进行热
处理，并采用不含氯元素的玻璃润滑剂。
３．应用实例
壳体零件如附图所示，零件材料为ＴＣ４，零件壁
厚２ｍｍ，按照棒料计算需要至少５ｋｇ的钛棒，成本
价约２０００元，要加工成该薄壁零件，材料利用率仅
有４％左右。若选用旋压零件，材料采用壁厚１０ｍｍ，
直径为１５０ｍｍ钛板进行旋压，材料成本价仅有４００
元左右，加上旋压成本共计１２００元左右，且节省了
钻孔、粗加工工序。因此，采用旋压方法加工该钛
合金薄壁壳体零件，将大幅降低生产成本。
采用钛合金板料旋压成形此薄壁壳体零件，其
工艺为：
（１）板料进行
７５０—１０００℃真空热处
理，改善组织性能。
（２）将材料放入
旋压胎模中，加热温
度９００￣Ｃ左右，在压力
３．０ Ｘ １０ Ｎ下进行 １Ｏ９
一旋。 壳体零件
（３）对已旋好的钛合金坯料放入真空炉里进行
６００￣Ｃ×１ｈ真空热处理，消除应力，改善组织性能。
（４）二旋成形工艺为加热温度８００￣Ｃ左右，压力
２．５ Ｘ １０ Ｎ，旋压过程中补充加热，温度不得低
于７００℃。
（５）对旋压成形的零件再进行温度为一５０℃×
１ｈ，９０ｑＣ Ｘ２ｈ的３次循环热处理，用来稳定加工尺
寸，防止壳体工件随环境温度变化产生形变，获得
最佳的使用性能。
５Ａ０６板材钣金成形件退火工艺研究
北京星航机电设备厂 （１０００７４） 刘英智 樊喜刚
某产品零件通过钣金冲压工艺制造，所用材料
为５Ａ０６板材。在一段时间内经常发生开裂，冲压成
形率低。为了提高５Ａ０６板材的成形率，本文对冲压
开裂的原因进行了分析，研究了退火温度对５Ａ０６板
材组织和性能的影响，为冲压工艺中退火工艺的制
订提供了参考。
１．钣金成形工艺
该零件的具体钣金工艺流程为：５Ａ０６－－Ｈ１４板
材一剪切成圆形毛料一退火一空冷一一次拉深一退
火一空冷一二次拉深。
２．板材冲压性能的影响因素
板料成形一般称为冲压，它是对厚度较小的板
材，利用专门的模具，使金属在不破坏的前提下产
生塑性变形，从而获得所需形状和尺寸的零件或坯
料的加工方法。变形破裂发生时的拉深系数为ｍ：
ｄｉＤ，ｍ ｉ 称为极限拉深系数（Ｄ、ｄ分别为拉深前后
坯料的直径），当凸凹模圆角半径不够大时，常在圆
角处发生破裂，这种破裂称为塑性破裂。表１列出
了部分铝合金的极限拉深系数。
表１部分铝合金的极限拉深系数
牌号 ｍ ｉ ｌ ｍⅡｉｎ２
８Ａ０６、１０３５、３Ａ２１ Ｏ．５２～Ｏ．５５ ０．７０～０．７５
２Ａ１２、２Ａ１１ Ｏ．５６～Ｏ．５８ Ｏ．７５～Ｏ．８Ｏ
拉深系数ｍ表征材料拉深变形的程度，ｍ越小，
变形度越大。对于过小的制件必须采取多次拉深的 方法，每次的拉深系数ｍ 都应大于极限拉深系数
ｍ…。目前根据封头的冲压工艺，为了保证冲压成形
的顺利进行，冲压分两次进行，第一次冲压和第二
次冲压的拉深系数ｍ 和ｍ：都大于Ｏ．７５。目前的材料
状态不是完全退火态，拉深系数较大，所以工艺规
程的每次拉深系数都比表１中的极限拉深系数大。
冲压工艺主要受材料拉深系数的影响，而拉深系数
受材料状态的影响，因此，在目前的工艺规程下，
冲压件多次发生开裂失效，主要与材料的状态有关，
即与材料的组织、屈强比和塑性有关。
３．不同成形状态冲压件的组织和性能
图１给出了不同成形状态冲压件的横向力学性
能指标。冲压开裂件的屈服强度为２６０ＭＰａ，伸长率
为１５．３％。冲压成形件中最高的屈服强度为
２１２ＭＰａ，最低伸长率为１９．１％。冲压成形件材料与
冲压开裂件材料的性能相比，伸长率高２５％～５７％，
屈服强度低１８％～４０％。冲压前板材经过２５０￣Ｃ×２ｈ
＼ 氍
图１ 不同成形状态材料的横向力学性能
采用上述旋压方法，使钛合金薄壁壳体零件加
工效率提高３倍以上，其旋压毛坯成本仅为棒料加
工成形的５０％左右，节省了钻孔、粗加工工序。
４．结语
本文提出了钛合金薄壁壳体零件旋压的热处理
工艺，采用旋压方法加工零件，大幅降低了原材料 成本及加工刀具等费用，经济效益显著。通过多次
旋压、热加工，使旋压毛坯组织晶粒细化，有效改
善了材料自身的缩孔、夹杂、气孔等缺陷，使钛合
金材料纤维连续，强度明显提高。该旋压热处理技
术还可以推广到其他材料的加工，应用前景广阔。
ＭＷ （２０１２０４２２） 处理 Ｔｒｅａｔｍｅｎｔ
参磊 …垫 磊 ４７ 度度 强强率 拉服长 抗屈仲 口口口 ＾
一锝 萼
旋 压
旋 压
一、普通旋压
二、变薄旋压
旋压是借助赶棒或旋轮、压头对随旋压模转动的板料或空心零件的毛坯作进给运动并旋压，使其直径尺寸改变，逐渐成形为薄壁空心回转零件的特殊成形工艺。旋压主要分为普通旋压和变薄旋压两种。前者在旋压过程中材料厚度不变或只有少许变化，后者在旋压过程中壁厚减薄明显，又叫强力旋压。
一、普通旋压
如表5-3所示，普通旋压主要包括缩径旋压、扩径旋压等，可以完成拉深、缩口、胀形、翻边等工序。图5-9为常见普通旋压方法示意。
普通旋压优点是机动性好，能用简单的设备和模具制造出形状复杂的零件，生产周期短，适用于小批生产及制造有凸起及凹进形状的空心零件。
旋压件的表面一般留有赶棒或旋轮的痕迹，其表面粗糙度R值约为3.2~1.6。普通旋压件可达到的直径公差为工件直径的0.5%左右，见表5-4。
表5-4 普通旋压件直径精度 (单位：mm)
工件直径 ＜610 610~1220 1220~2440 2440~5335 5335~6605 6605~7915
直径精度 一般 ±0.4~0.8 ±0.8~1.6 ±1.6~3.2 ±3.2~4.8 ±4.8~7.9 ±7.9~12.7
特殊 ±
0.02~0.12 ±0.12~0.38 ±0.38~0.63 ±0.63~1.01 ±1.01~1.27 ±1.27~1.52
拉深旋压是指用平板通过普通旋压的方法生产空心零件的方法，是普通旋压中应用最广主要的旋压方法，适用中小批量生产。拉深旋压的坯料直径可参照拉深有关公式，按等面积原则计算。但应考虑旋压时壁厚减薄，引起表面积增加，有时增加到20%~30%。旋压浅形件时面积变化较小，直径可比理论小3%~5%。
拉深旋压的进给量范围通常为0.3~3.0mm/r。进给量小有利于改善表面糙度，但太小容易造成壁部减薄，不贴模，生产效率低。旋压形阻力，甚至导致工件的破裂。转速过高，材料变薄严重。转数与旋压直径的关系见图5-10。
钛及钛合金热处理工艺
合金种类合金牌号名义β转变温度/℃TA1,ZTA1900TA2910TA3930α+β型TC4 ZTC4995合金种类合金牌号加热温度/℃保温时间/minTA1, TA2 TA3445-59515-360ZTA1600-75060-240TC4 480-65060-360ZTC4600-80060-240合金牌号加热温度/℃保温时间/min冷却方式合金牌号加热温度/℃ TA1 630-81515-120 TA1 TA2 TA3520-57015-120 TA2 TA3α+β型TC4 700-87015-120空冷或更慢冷TC4 700-850加热温度/℃保温时间/min出炉温度(不高于)/℃温度/℃出炉温度(不高于)/℃TA1, TA2 TA3700-75060200650-680100-150TC480060200700-750150合金种类板材\带材\箔材\管材工业纯钛
45-60保温时间/min棒材\线材\锻件\工业纯钛
630-815空冷或更慢冷工业纯钛
45-60钛及钛合金的β转变温度(Tβ)
α+β型钛及钛合金完全退火工艺钛及钛合金的去应力退火工艺
钛合金固溶处理工艺合金牌号钛及钛合金管材真空退火工艺坯料退火和中间退火成品退火加热温度/℃保温时间/min加热温度/℃α+β型TC4 890-9702-90890-970空冷或水淬合金类型合金牌号时效温度/℃保温时间/hα+β型TC4 480-6902-8冷却方式保温时间/min棒材\线材\锻件\铸件20-120钛合金时效工艺合金类型合金牌号板材\带材\箔材保温时间/min冷却方式60-120空冷或更慢冷锻件\铸件60-120空冷或更慢冷
no8825热处理工艺标准
no8825热处理工艺标准
NO8825是一种高强度、耐腐蚀的钛合金材料，广泛应用于航空航天、化工、医疗等领域。为了保证其性能和质量，热处理工艺标准是必不可少的。本文将介绍NO8825热处理工艺标准的重要性、工艺流程以及常见问题。
一、热处理工艺标准的重要性
热处理是通过控制材料的加热和冷却过程，改变其组织结构和性能的一种工艺。对于NO8825这种高强度、耐腐蚀的钛合金材料来说，热处理工艺标准的制定至关重要。首先，热处理可以消除材料内部的应力，提高其抗拉强度和延展性，从而提高材料的使用寿命。其次，热处理可以改变材料的晶粒结构，提高其耐腐蚀性能，减少材料在恶劣环境下的腐蚀损伤。因此，制定科学合理的热处理工艺标准，对于确保NO8825材料的性能和质量具有重要意义。
二、NO8825热处理工艺流程
NO8825热处理工艺流程主要包括加热、保温和冷却三个步骤。具体流程如下：
1. 加热：将NO8825材料放入炉内，通过控制加热温度和时间，使材料达到所需的热处理温度。加热温度的选择应根据材料的组织结构和性能要求来确定。 2. 保温：在达到热处理温度后，将材料保持在该温度下一定的时间，使材料的组织结构发生相应的变化。保温时间的长短取决于材料的厚度和热处理要求。
3. 冷却：在保温结束后，将材料迅速冷却到室温。冷却速度的选择应根据材料的性能要求来确定，一般可采用水淬或空冷等方式。
三、常见问题及解决方法
在NO8825热处理过程中，常常会遇到一些问题，如晶粒长大、变形、裂纹等。下面将介绍一些常见问题及解决方法。
1. 晶粒长大：晶粒长大会导致材料的力学性能下降。解决方法可以采用合适的保温时间和冷却速度，控制晶粒的生长。
2. 变形：热处理过程中，材料容易发生变形，影响其尺寸精度和形状。解决方法可以采用合适的夹具和加热方式，减少变形的发生。
3. 裂纹：热处理过程中，材料容易出现裂纹，影响其使用寿命。解决方法可以采用合适的冷却方式和控制冷却速度，减少裂纹的发生。
钛合金固溶处理工艺
钛合金固溶处理工艺

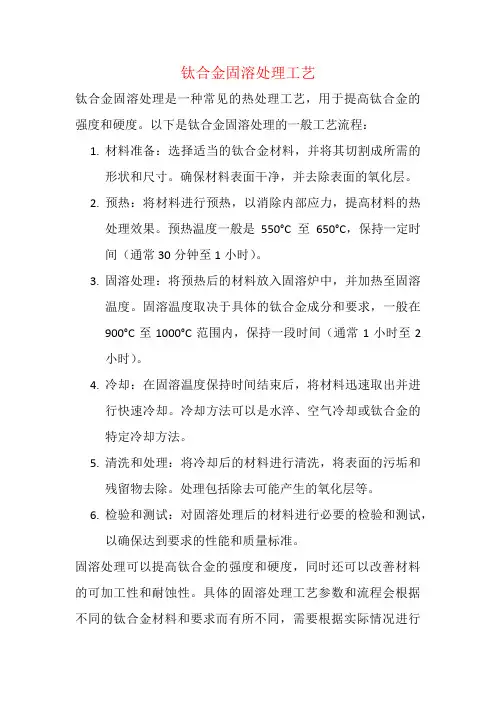

钛合金固溶处理是一种常见的热处理工艺，用于提高钛合金的强度和硬度。以下是钛合金固溶处理的一般工艺流程：
1. 材料准备：选择适当的钛合金材料，并将其切割成所需的形状和尺寸。确保材料表面干净，并去除表面的氧化层。
2. 预热：将材料进行预热，以消除内部应力，提高材料的热处理效果。预热温度一般是550°C至650°C，保持一定时间（通常30分钟至1小时）。
3. 固溶处理：将预热后的材料放入固溶炉中，并加热至固溶温度。固溶温度取决于具体的钛合金成分和要求，一般在900°C至1000°C范围内，保持一段时间（通常1小时至2小时）。
4. 冷却：在固溶温度保持时间结束后，将材料迅速取出并进行快速冷却。冷却方法可以是水淬、空气冷却或钛合金的特定冷却方法。
5. 清洗和处理：将冷却后的材料进行清洗，将表面的污垢和残留物去除。处理包括除去可能产生的氧化层等。
6. 检验和测试：对固溶处理后的材料进行必要的检验和测试，以确保达到要求的性能和质量标准。
固溶处理可以提高钛合金的强度和硬度，同时还可以改善材料的可加工性和耐蚀性。具体的固溶处理工艺参数和流程会根据不同的钛合金材料和要求而有所不同，需要根据实际情况进行调整和优化。
钛部件的固溶热处理和过老化热处理
《钛部件的固溶热处理和过老化热处理探究》
1. 引言
钛合金因其优异的力学性能和耐蚀性而被广泛应用于航空航天、医疗器械和化工等领域。而钛合金的性能受热处理工艺的影响很大，其中固溶热处理和过老化热处理是重要的工艺环节。本文将深入探讨钛部件的固溶热处理和过老化热处理，以帮助读者更好地理解这一主题。
2. 钛部件的固溶热处理
2.1 原理
固溶热处理是指将钛合金加热至固溶温度，使合金元素充分溶解于α相中，并在适当温度下保温一段时间，以充分溶解合金元素。
2.2 工艺
固溶热处理的工艺流程主要包括加热、保温和冷却三个阶段。钛合金经过固溶处理后，晶粒长大、晶粒边缘清晰，强度和塑性都得到提高。
2.3 应用
固溶热处理后的钛部件具有良好的强度和塑性，适用于要求高强度和低变形的工程结构。
3. 钛部件的过老化热处理
3.1 原理
过老化热处理是指将固溶处理后的钛合金再经过一段时间的高温保温处理，以进一步改善合金的性能。
3.2 工艺
过老化热处理的温度和时间十分关键，需要根据具体材料和要求进行精确控制。经过过老化热处理后，钛合金的硬度和耐腐蚀性能得到提高。
3.3 应用
过老化热处理后的钛部件常用于航空航天和其他高端领域，要求耐高温、高强度和耐腐蚀性能的零部件。
4. 个人观点和理解
固溶热处理和过老化热处理对于改善钛合金的性能起着至关重要的作用。在实际应用中，我们需要根据不同的要求和材料特性，精确控制热处理工艺参数，以确保钛部件的性能达到最佳状态。
5. 总结
通过本文的讨论，我们对钛部件的固溶热处理和过老化热处理有了更深入的理解。这两种热处理工艺对于提高钛合金的性能至关重要，而且在航空航天等高端领域有着广泛的应用前景。
在我与作者的合作中，作者按照深度和广度的要求，撰写了一篇详尽的关于钛部件热处理的文章。文章内容全面、深入，从原理到工艺再到应用，都有详细的论述和分析，符合我的预期。作者在文章中多次提及了我指定的主题文字，让整篇文章更加贴合我的要求。期待与作者有更多的合作机会。6. 进一步的研究
钛合金加工
博学笃行 自强不息
1
钛合金加工
钛合金加工是一种高级金属加工工艺，用于将钛合金材料加工成各种形状和尺寸的零件或产品。钛合金具有优异的力学性能、耐腐蚀性能和高温性能，因此广泛应用于航空航天、船舶制造、化工、医疗器械等领域。本文将介绍钛合金加工的工艺流程、常见的加工方法和注意事项。
一、钛合金加工的工艺流程
1. 材料准备：选择合适的钛合金材料，包括纯钛和钛合金。钛合金的成分可以根据具体需求进行调整，以满足不同的性能要求。
2. 材料切割：将钛合金材料切割成所需的形状和尺寸。常用的切割方法包括锯切、激光切割和水刀切割等。
3. 热处理：对切割后的材料进行热处理，以提高材料的硬度和耐磨性。热处理过程包括加热、保温和冷却等步骤。
4. 成型加工：将热处理后的材料进行成型加工，包括冷冲压、热冲压、挤压和锻造等。这些工艺可以将钛合金材料加工成各种复杂的形状和结构。
博学笃行 自强不息
2
5. CNC加工：采用计算机数控(CNC)加工技术对钛合金进行精密加工。这种加工方法可以实现高精度、高效率的加工，适用于制作钛合金零件的高要求。
6. 表面处理：对加工完成的钛合金零件进行表面处理，以提高其装饰性和耐腐蚀性。常用的表面处理方法包括阳极氧化、喷砂和化学镀等。
7. 装配和检测：将加工和处理完毕的钛合金零件进行装配，并进行质量检测。这些检测方法包括外观检查、物理性能测试和化学成分分析等。
二、常见的钛合金加工方法
1. 机械加工：包括车削、铣削、钻孔和车床加工等。这些方法适用于加工大尺寸和复杂形状的钛合金零件。
2. 焊接：钛合金的焊接方法包括电弧焊、气体保护焊和激光焊等。在焊接过程中，需要注意保护气氛和控制焊接温度，以确保焊接质量。
3. 粉末冶金：将钛合金粉末制成复杂形状的零件。这种方法可以实现高精度、高效率的生产，适用于批量生产钛合金零件。
博学笃行 自强不息
3
4. 热等静压：将钛合金粉末经过高温和高压的作用，使其烧结成密实的零件。这种方法可以得到高致密度、高强度的钛合金零件。
钛合金热处理标准
钛合金热处理标准
钛合金热处理标准是为了确保钛合金材料在加工过程中获得最佳的性能和稳定性而制定的一系列规范。这些标准通常包括退火、固溶和时效处理等工艺。
以下是关于钛合金热处理的一些基本概念：
1. 消除应力退火：
目的：为了消除或减少加工过程中产生的残余应力，防止在一些腐蚀环境中的化学侵蚀，并减少变形。
2. 完全退火：
目的：为了获得良好的韧性，改善加工性能，有利于再加工以及提高尺寸和组织的稳定性。
3. 固溶处理和时效：
目的：对于α+β钛合金和含有少量α相的亚稳β钛合金，通过固溶处理和时效可以进一步强化合金，提高其强度。α钛合金和稳定的β钛合金不能进行强化热处理，只能进行退火。
4. TC4钛合金热处理：
TC4钛合金主要以退火状态使用，但也可以采用固溶时效处理进行一定的强化。需要注意的是，当透截面超过25mm时，一般不建议进行固溶时效处理。
TC4钛合金的相变温度（a+转变温度）为980~1010°C。
我国的钛工业起步较晚，但在发展过程中已经建立了相应的钛及钛合金体系。钛合金热处理制度是在国外相关资料的基础上，结合我国实际热处理设备状况和经验制定的。具体的国家标准如《钛及钛合金制件热处理》提供了详细的指导和规定。
钛合金锻件热处理中的淬火、时效工艺介绍
钛合⾦锻件热处理中的淬⽕、时效⼯艺介绍
1.淬⽕淬⽕是时效处理前的预备⼯序，其⽬的是通过淬⽕获得某种不稳定组织，这种不稳定组织在随后时效过程中发⽣
分解或析出，形成沉淀硬化，以提⾼合⾦的强度。钛合⾦锻件淬⽕应分为⽆相变淬⽕和相变淬⽕两种类型。⽆相变淬⽕
过程实质是把⾦属在较⾼温度下固有的状态保持到低温，并由此形成过饱和固溶体。钛合⾦的⽆相变淬⽕既可由β区进
⾏(β合⾦)，也可由(α+β)区进⾏。钛合⾦锻件的相变淬⽕或马⽒体淬⽕同样可由β区或(α+β)区进⾏，主要特点是可使钛
合⾦发⽣马⽒体转变并形成α′和α″。淬⽕后的室温组织形态主要取决淬⽕加热温度和冷却温度。(α+β)合⾦在(α+β)区上
部加热淬⽕时，得到了马⽒体相，⽽从(α+β)区下部淬⽕则得到不稳定β相。对于β型合⾦情况稍有不同，为了经过淬⽕
处理后获得单⼀介稳β相组织，以改善合⾦的⼯艺塑性，合⾦的加热温度⾼于临界点TB。另外，为保证时效后达到更⾼
的强度也需采⽤⾼温淬⽕。再考虑到β型合⾦合⾦化程度⾼，临界点低(如TB1及TB2合⾦的TB=750℃，⽽(α+β)型的TC4合⾦TB则⾼达980～1000℃)，因此，在稍⾼于临界点的β区加热后并不致于导致严重的脆性。鉴于上述原因，国产
β型合⾦TB1及TB2均在⾼于TB温度下淬⽕处理。(α+β)型合⾦淬透性差，如TC4为25mm，TC6为40mm，故只适合⼩
尺⼨零件。β型合⾦TB1及TB2的淬透性较⾼，可达150～200mm，⼀般尺⼨的零件在空冷的条件也可获得单相β组织。
2.时效对于(α+β)型及近β型钛合⾦，其平衡条件下的组织为α+β。不同的合⾦其差异仅在于α和β两相所占的⽐例，⽽这
个⽐例是随时效加热温度不同和加热保温时间长短有所变化。例如经热处理强化的BT3-1合⾦中β相的含量为19%，经
过长时(15000h以上)加热后，β相的含量为8%。锻件淬⽕形成的介稳定相，⽆论是马⽒体α′，α″或ω相及介稳β相，在
钛合金热成形技术_概述及解释说明
钛合金热成形技术 概述及解释说明
1. 引言
1.1 概述
钛合金热成形技术是一种利用高温和压力对钛合金进行塑性变形的方法。通过在特定温度下将钛合金加热到其塑性区域，然后施加压力来实现成形。这种技术在航空航天、汽车制造、医疗器械等领域中得到广泛应用，并且在近年来取得了显著的发展和突破。
1.2 文章结构
本文将从几个方面对钛合金热成形技术进行全面介绍和解释说明。首先，我们将概述该技术的定义、原理以及其历史发展情况。然后，我们将详细介绍该技术在不同领域的应用，并探讨其在实际生产中的工艺流程。接下来，我们将深入分析钛合金热成形技术的优势，并提出当前面临的挑战以及相应的解决方法。最后，我们将总结主要观点并对该技术未来发展进行展望。
1.3 目的
本文旨在全面介绍和解释钛合金热成形技术，并分析其优势和挑战。通过对该技术的准确理解，读者可以更好地了解钛合金热成形技术在工业生产中的应用和潜力，并为相关领域的研究和实践提供参考依据。
2. 钛合金热成形技术概述
2.1 定义和原理
钛合金热成形技术是一种通过将钛合金材料加热至其塑性变形温度，然后进行成型的制造工艺。它基于钛合金在高温下具有良好的塑性和可变形性的特点，通过控制温度和应力来实现对钛合金材料的可控变形。
该技术主要依靠热胀冷缩原理，即在加热过程中，钛合金材料会膨胀并变软，使其容易成形；而在冷却过程中，由于收缩效应，材料会保持所需的形状。通过精确控制加热、保温、成形和冷却阶段的参数和时间，可以实现对钛合金材料复杂三维几何形状的成型。
2.2 历史发展
钛合金热成形技术起源于20世纪50年代。当时，在航空航天工业领域对功能强大、轻量化及高机械性能要求极高的部件需求推动了该技术的发展。最初的试验主要集中在单晶和多晶钛合金的热加工方面，通过探索适宜的加热温度和形变速率以及工艺参数的优化，成功实现了钛合金材料的热成形。
随着技术的不断进步和先进材料的开发，钛合金热成形技术得到了广泛应用。如今，它已在航空、航天、汽车、医疗器械等领域得到广泛应用，并为这些领域带来了许多新的设计可能性和解决方案。
旋压工艺流程
旋压工艺流程
旋压工艺流程是一种利用旋转压力对金属材料进行塑性变形的加工方法。旋压是一种非常灵活和高效的加工方式，能够用来加工各种不同形状和尺寸的工件。下面是一种常见的旋压工艺流程。
首先，选择适合旋压的金属材料。旋压通常用于加工薄板材料，如铁板、铝板等。选择材料时需要考虑其可塑性和强度等因素。
接下来，根据产品设计要求，设计并制作旋压模具。旋压模具是实现旋压加工的关键工具，它包括旋转模和压力模两部分。旋转模用来固定工件并使其旋转，压力模则用来施加压力形成所需的形状。
然后，将金属材料放置在旋压机上。旋压机是进行旋压加工的设备，它通常包括旋压头和固定夹具两部分。旋压头可以上下移动，并可以调节其位置和压力。
接下来，通过旋压机操作旋压头，使其下压到工件上。同时，旋压机会启动并旋转工件。旋压头施加的压力会使金属材料产生塑性变形，从而形成所需的形状。
在整个旋压过程中，操作人员需要通过观察和调整旋压机的参数，如旋压头压力、旋转速度等，来确保加工过程的质量和效率。同时，还需要定期对旋压模具进行维护和更换，以保证其加工精度和寿命。
最后，完成旋压加工后，需要对工件进行后续处理。这包括去除工件表面的氧化层、划痕等缺陷，并进行抛光、喷涂等处理，以提高工件的表面质量和外观。
总之，旋压工艺流程是一种常见的金属加工方法，它通过旋转压力对金属材料进行塑性变形，从而形成所需的形状。旋压工艺具有高效、灵活和精度高等特点，广泛应用于制造业的各个领域。在实际应用中，需要根据具体的产品设计要求和工艺参数，灵活调整旋压机的工作条件，并进行相关的后续处理，以获得满意的加工结果。
