数字测图期末复习
三、各章期末复习要求
为了使同学们搞好期末复习，学好本课程， 作好考试的准备，必须明确复习要求。下 面分章介绍其内容提要，仅供同学们参考。 第七章 地形图测绘技术基础 1、地形图基本概念 地物，地貌，地形图，平面图，地图，专题 地图 2、地形图分类 3、大比例尺地形图的测图方法 传统测图，数字测图，航空摄影测图
《数字测图原理与方法》 课程复习
一、课程介绍
数字测图原理与方法是测绘工程专业的一门 专业技术基础课程。本教材的1～6章内容为 测量学的基础知识，7～11章内容为数字测 图基础知识与测绘方法。
二、考试要求及题型
考试方式：闭卷 评分标准：按步骤记分 试题题型： 名词解释（15）、填空题(20)、 简答题（25）、 分析应用题（40）。
第七章 地形图测绘技术基础
4、地形图分幅与编号 梯形分幅 国际分幅编号：100万， 50万～10万， 5万～1完 新标准分幅编号：100万为基础，十位码编号 矩形分幅 坐标编号，流水号，行列号，基础图号法 编号应用
第七章 地形图测绘技术基础
5、测图技术规范与方案设计 技术规范 地形图图式 地物符号，地貌符号，注记符号 方案设计 坐标系选择 图根控制测量 技术设计概念，意义，原则 技术设计书的编写内容
第十章 数字地形图的测绘方法
3、图根控制测量 图根控制测量测定方法 全站仪测量 4、野外数据采集 “草图法”野外数据采集的步骤与操作 工作草图的绘制 5、数据通讯 CASS7.0，博飞专用传输软件
第十章 数字地形图的测绘方法
6、点号定位法内业成图作业流程 定显示区 定位模式选择 展野外测绘点 绘制地物符号 展高程点 绘制等高线 7、地形图的分幅与整饰
第十一章 地形图的应用
1、地形图的基本应用 量取点的坐标 量取两点间的距离 量取直线的方位角 量测高程、坡度 2、工程实践应用 按坡度选线 断面图绘制 面积量算
第十一章 地形图的应用
3、数字地图的应用
DEM数据的获取
DEM表示方法
格网DEM的建立方法
TIN构建方法 数字地图的地形分析
祝大家：学习愉快！
第八章 地形图测绘基本方法
1、测图前的准备工作 组织管理：人员，进度，经费。 业务技术：资料，野外踏勘，仪器工具。 2、碎部点测量基本方法 3、大平板仪测图 构造及测图原理 准备工作 成图方法与过程
第八章 地形图测绘基本方法
4、地物测绘方法 比例符号，半依比例符号，非比例符号 5、地貌的测绘方法 概念：等高线，等高距，等高线平距 等高线原理： 等高线种类： 等高线特性： 等高线勾绘： 6、地形图的拼接，整饰与检查
第九章 数字地形图绘图基础
1、坐标系及坐标变换 测量坐标系、计算机屏幕坐标系，设备坐标系 2、基本图形元素及其生成 基本图形元素：直线、曲线 生成算法： 3、二维图形的裁剪 点、线段、多边形 4、地物符号的自动绘制 独立符号、线状符号、面状符号
第九章 数字地形图绘图基础
5、等高线的自动绘制
网格或三角网的构建
等高线点位的寻找
等高线点的追踪 等高线的光滑和绘制
6、地形图的数字化
手扶跟踪：优缺点 扫描：Colortrac扫描数字化的操作源自第十章 数字地形图的测绘方法
1、数字测图概述
数字测图概念
数字地图与纸质地图的区别
数字测图的数据获取方法 数字测图系统组成 数字测图的模式 2、技术设计的意义及内容
数字测图复习资料
一:大比例尺数字化测图比白纸测图的优越性何在？1, 劳动强度低、效率高；2、成果满足数字化、信息化要求；3、点位精度高，精度与比例尺无关；4、成果便于保存与更新；5、数据利用率高二：数字化测图实质上是一种什么方法？答：实质上是一种全解析计算机辅助测图的方法，它使得地形测量成果不再仅仅是绘制在纸上的地形图，而是以计算机存储为载体的，可供计算机传输，处理，多用户共享的数字地形信息。
三：数字化测图的基本原理是什么？答：基本原理是采集地面上的地形、地物要素的三维坐标以及描述其性质与相互关系的信息，然后录入计算机，借助于计算机绘图系统处理，显示、输出与传统地形图表现形式相同的地形图。
四：数字化测图的数据采集是指什么？答：将地形、地物要素转换为数字信息的过程。
五：具体而言，数据采集过程要采集哪些信息？答：1. 图形信息（几何信息），它包括：定位信息和连接信息2. 属性信息（非几何信息），它包括：定性信息和定量信息六：有哪两种数据结构可以表示数字化地形图？栅格结构的图要转换成矢量结构的过程叫什么？答：矢量数据和栅格数据。
叫矢量化。
七:名词解释：栅格数据结构、矢量数据结构栅格数据结构: 采用坐标（x，y）来描述点、线、面等三种基本类型图形元素，并结合属性信息实现地形元素的表述。
矢量数据结构: 将整个绘图区域划分成一系列大小一致的栅格，由单位栅格来划分像元，栅格代表位置，像元的灰度值（或编码）表示栅格属性，根据每一栅格像元的灰度值进行分类、提取或处理，可得到不同的地形信息。
八:白纸成图于数字成图的区别?1,储存介质不同2,表现地理属性特征方式不同3,数字图并没有比例尺的限制4,数字图使用必须辅助计算机及其配套的外部设施九:数字化测图系统是一种什么系统，它由那哪些部分组成？答:数字化测图系统是以计算机为核心，在输入、输出设备硬件和软件的支持下，对空间数据及相关属性信息进行采集、输入、处理、绘图、输出、管理的测绘系统。
《数字测图原理与方法》题库及其答案
2013~2014学年度第二学期东北大学期末复习资料数字测图原理与方法备考题库一、概念题（本大题共66小题，其中（）内为补充内容）1. 测绘学: 测绘学是以地球形状、大小及地球表面上的各种地物的几何形状和地貌的形态为研究对象，并研究如何将地面上的各种地物、地貌测绘成图及将设计、规划在图纸上的各种建筑物放样于实地的有关理论与方法的一门科学。
2. 地球椭球体：在测绘工作中选用的用来代替地球形状作为测量基准面的一个非常接近大地水准面、并且可用数学式表达的几何形体。
3. 地球椭球：代表地球形状和大小的旋转椭球。
4. 参考椭球：与某个区域如一个国家大地水准面最为密合的椭球称为参考椭球。
5. 参考椭球定位：确定参考椭球面与大地水准面的相关位置，使参考椭球面在一个国家或地区内最佳拟合，称为参考椭球定位。
6. 大地水准面:水准面中与平均海水面相吻合并向大陆、岛屿内延伸而形成的闭合曲面，称为大地水准面。
7. 大地坐标系：把地面上的点沿着椭球面法线方向投影到椭球面上并用经纬度来表示其位置的坐标系叫大地坐标系。
8. 大地体：大地水准面所包围的地球形体，叫大地体。
9. 高程:地面点到大地水面的铅垂距离，称为该点的绝对高称，或称海拔。
10. 地物：地球表面的一切物体（包括自然地物和人工地物）统称为地物。
11. 地貌: 地貌是指地表面高低起伏的形态。
12. 视差：由于物像没有和十字分划板重合，当人眼相对十字分划板相对移动时物像也和十字分划板相对移动，这种现象叫视差。
13. 照准部偏心差：是指照准部旋转中心与水平度盘分划中心不重合，指标在度盘上读数时产生的误差。
14. 照准误差：是指视准轴偏离目标与理想照准线的夹角。
（即视准轴不垂直于仪器横轴时产生的误差）15. 竖盘指标差：（由于竖盘水准管或垂直补偿器未安到正确位置，使竖盘读数的指标线与垂直线有一个微小得角度差x，称为“竖盘指标差”。
）因竖直度盘指标线偏离了正确而使竖直角与正确值产生的差异被称为竖盘指标差。
数字测图期末考试复习知识点
一、碎部测量2．碎部测图的方法及比较（传统、数字）碎部测图方法：a传统测图方法：平板仪测图、经纬仪测图b航空摄影测量法：航空摄影像片—内业制作c数字测图法：地面数字测图，数字摄影测图和地形图数字化。
测图方法比较传统测图：根据碎部点的坐标手工绘制成图；周期长，精度低，适于小区域大比例尺测图航空摄影测量：利用航空摄影像片，以控制点为基础，借助内业仪器制作成图。
适于大面积地形测图。
数字测图：利用采集到的数据进行计算机处理，自动生成电子地图。
3．大平板仪的构造平板：测板、基座、三脚架照准仪：望远镜，直尺，支柱对点器：用来对中地面已知点.附件: 尺子,夹子,大头针,三棱尺,三角板4．大平板仪测图原理极坐标法已知A,B已知点，测绘其它地物特征点在A点对中，整平，用B点定向，固定图纸。
瞄准其它测绘点，定出其方向线，再沿方向线量取A到该点的距离，按比例尺缩绘到图纸上即可。
5．大平板测图的准备工作1）上级资料成果准备：控制点、图式2）仪器及工具准备：检查与检校3）图板准备：图纸：聚脂薄膜、绘图纸绘制坐标格网：绘图仪\格网尺\直尺展绘控制点：6．大平板测图的成图过程①安置平板仪：对点(对中)：使地面控制点与图上相应点在同一垂直线上。
整平：使平板表面水平。
定向：使图纸上已知方向线与实地方向线一致。
②测绘特征点:用照准仪直尺斜边紧贴图上的a点，照准碎部点上所立的尺子。
计算出碎部点与测站间的水平距离。
在直尺斜边上，根据计算的水平距离，按比例尺点出碎部点的位置。
③勾绘地物:按地物符号平滑连接。
拼接：取相邻图幅对应点的平均值检查：室内: 符号注记，地物的完整性等室外: 对照实物抽查整饰：完整，完善，美观1..地物符号分类及其表示地物符号（表示类别、大小形状及位置）比例符号：房屋、江河、森林、果园比例符号：控制点、独立树、烟囱等半比例符号：道路、河流、管道等地物注记：名称、特性说明、数量等2..等高线表示的原理等高线：地面上高程相等的各相邻点所连成的闭合曲线。

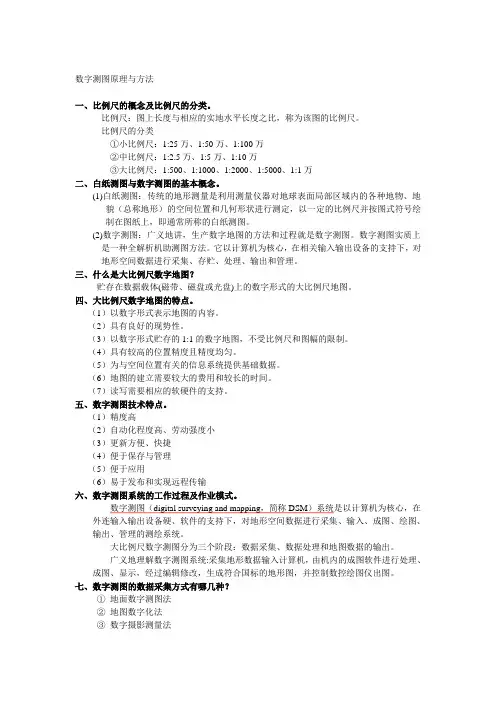

《数字测图原理与方法》复习提纲
数字测图原理与方法一、比例尺的概念及比例尺的分类。
比例尺：图上长度与相应的实地水平长度之比，称为该图的比例尺。
比例尺的分类①小比例尺：1:25万、1:50万、1:100万②中比例尺：1:2.5万、1:5万、1:10万③大比例尺：1:500、1:1000、1:2000、1:5000、1:1万二、白纸测图与数字测图的基本概念。
(1)白纸测图：传统的地形测量是利用测量仪器对地球表面局部区域内的各种地物、地貌（总称地形）的空间位置和几何形状进行测定，以一定的比例尺并按图式符号绘制在图纸上，即通常所称的白纸测图。
(2)数字测图：广义地讲，生产数字地图的方法和过程就是数字测图。
数字测图实质上是一种全解析机助测图方法。
它以计算机为核心，在相关输入输出设备的支持下，对地形空间数据进行采集、存贮、处理、输出和管理。
三、什么是大比例尺数字地图？贮存在数据载体(磁带、磁盘或光盘)上的数字形式的大比例尺地图。
四、大比例尺数字地图的特点。
（1）以数字形式表示地图的内容。
（2）具有良好的现势性。
（3）以数字形式贮存的1:1的数字地图，不受比例尺和图幅的限制。
（4）具有较高的位置精度且精度均匀。
（5）为与空间位置有关的信息系统提供基础数据。
（6）地图的建立需要较大的费用和较长的时间。
（7）读写需要相应的软硬件的支持。
五、数字测图技术特点。
（1）精度高（2）自动化程度高、劳动强度小（3）更新方便、快捷（4）便于保存与管理（5）便于应用（6）易于发布和实现远程传输六、数字测图系统的工作过程及作业模式。
数字测图（digital surveying and mapping，简称DSM）系统是以计算机为核心，在外连输入输出设备硬、软件的支持下，对地形空间数据进行采集、输入、成图、绘图、输出、管理的测绘系统。
大比例尺数字测图分为三个阶段：数据采集、数据处理和地图数据的输出。
广义地理解数字测图系统:采集地形数据输入计算机，由机内的成图软件进行处理、成图、显示，经过编辑修改，生成符合国标的地形图，并控制数控绘图仪出图。
数字化测图试题复习题
数字化测图期末考试试题复习1、1．数字化测图实质上是一种全解析计算机辅助测图的方法。
2、★二维图形的几何变换包括平移变换、旋转变换、尺度变换。
3、★数据采集的信息包括：图形信息〔几何信息〕，它包括：定位信息和连接信息；属性信息〔非几何信息〕，它包括：定性信息和定量信息。
4、栅格格式的地形图，常常要将其转换为矢量数据格式的数字图，这项工作称之为矢量化。
5、数字化测图系统是以计算机为核心，在外连输入、输出设备硬件和软件的支持下，对空间数据及相关属性信息进行采集、输入、处理、绘图、输出、管理的测绘系统。
6、地面测量仪器是野外获取定性信息的根本设备，目前主要设备是全站仪，在天空开阔的地方也可以用双频动态接收机〔〕。
7、图形输出设备指绘图仪、图形显示器、投影仪等数字地形图显示、打印输出设备。
8、数字化测图的根本原理是采集地面上的地形、地物要素的三维坐标以及描述其性质与相互关系的信息，然后录入计算机，借助计算机绘图系统处理、显示、输出与传统地形图表现形式相同的地形图。
9、数据采集就是将地形、地物要素转换为数字信息的过程。
10、地形图要素按照数据获取和成图方法的不同，可区分为矢量数据和栅格数据两种数据格式。
11、数字化测图系统可分为数据输入、数据处理和图形输出三局部。
12、今后的开展趋势将是采用数字化摄影测量方法，周期性完成大区域的较小比例尺地形图测绘任务。
野外数字化测图将更多的运用于小区域、大比例尺的地形图测绘，或是局部修测等任务。
13、按功能划分为电源、测角系统、测距系统、计算机微处理器及应用软件、输入输出设备等功能相对独立的局部。
14、根据测定传播时间方法的不同，光电测距仪可分为脉冲式测距仪和相位式测距仪。
15、★是一个相当复杂的系统，按功能划分，可分为：空间局部、地面监控局部和接收机局部。
16、直线裁剪的算法包括编码裁剪法、中点对分算法。
17、数字化野外测量设备目前主要有全站仪和接收机两种，全站仪是普便使用的数字化测绘采集设备，接收机要求在测点处天空开阔。
数字测图原理和方法考试及试题集与参考答案(大学期末复习资料)
14.相对误差与绝对误差有何区别?什么情况下用相对误差? 什么情况下用绝对误差?
15.试述权的含义。在平差计算中，观测值的权不同，对计算最或然值有什么影响？
16.什么是单位权？什么是单位权中误差？什么样的观测值称为单位权观测值？
7.举例说明如何消除或减小仪器的系统误差？
8.等精度观测中为什么说算术平均值是最可靠的值？
9.从算术平均值中误差（M）的公式中，使我们在提高测量精度上能得到什么启示？
10.什观测值函数的中误差与观测值中误差存在什么关系？
12.在相同的观测条件下，对同一个量进行了若干次观测，问：这些观测值的精度是否相同？
+1.140
+2
1.2410
-0.2
-0.2
2
2739
0965
后
2461
7247
2183
0401
前
0683
5370
后-前
3
1918
1870
后
1604
6291
1290
1226
前
1548
6336
后-前
4
1088
2388
后
0742
5528
0396
1708
前
2048
6736
后-前
检查计算
三.测量误差基本知识思考题
数字测图原理与方法习题考试复习和习题答案
土木工程系测量教研室
一.测量学基本知识思考题
1.什么是水准面？水准面有何特性？
2.何谓大地水准面？它在测量工作中有何作用？
数字化测图期末考试
数字化测图期末考试1数字化测图实质上是一种全解析计算机辅助测图的方法2栅格格式的地形图，常常要将其转换为矢量数据格式的数字图，这项工作称之为矢量化。
3数字化测图系统是以计算机为核心，在外连输入、输出设备硬件和软件的支持下，对空间数据及相关属性信息进行采集、输入、处理、绘图、输出、管理的测绘系统。
4地面测量仪器是野外获取定性信息的基本设备，目前主要设备是全站仪，在天空开阔的地方也可以用双频动态GPS接收机（RTK）。
7图形输出设备指绘图仪、图形显示器、投影仪等数字地形图显示、打印输出设备。
8直线裁剪的算法包括编码裁剪法、中点对分算法。
9数字化野外测量设备目前主要有全站仪和GPS接收机两种，全站仪是普便使用的数字化测绘采集设备，GPS接收机要求在测点处天空开阔。
10全站仪按照获取电信号方法分类，光电度盘一般分为两大类：绝对编码读盘测角系统和增量光栅测角系统11 GPS是一个相当复杂的系统，按功能划分，可分为：空间部分、地面监控部分和用户接收机部分。
12不管地貌如何复杂，都可以把地面看成是想着各个方向倾斜和具有不同坡度的面组成的多面体，在抽象的时候要尽量避免悬空面和切割面。
13地性线的转折点包括平面转折点和高程转折点。
14 Cass7.0的编辑成图方式有无码法、编码引导法、简码法。
15数字化测图的基本原理是采集地面上的地形、地物要素的三维坐标以及描述其性质与相互关系的信息，然后录入计算机，借助计算机绘图系统处理、显示、输出与传统地形图表现形式相同的地形图。
16数据采集就是将地形、地物要素转换为数字信息的过程17数据采集的信息包括：图形信息（几何信息），它包括：定位信息和连接信息；属性信息（非几何信息），它包括：定性信息和定量信息。
18地形图要素按照数据获取和成图方法的不同，可区分为矢量数据和栅格数据两种数据格式。
19数字化测图系统可分为数据输入、数据处理和图形输出三部分。
20二维图形的几何变换包括平移变换、旋转变换、尺度变换。
数字测图复习要点
数字测图复习重点第一章1.数字测图定义（广义、狭义）2.数字地图概念3.模拟法、解析法意义理解。
4.矢量图形与栅格图形的区别、定义5.绘图信息包括哪些内容。
6.数字测图系统有哪些？7.数字测图的基本过程（填空）8.数字测图的优点。
简答9.数字测图的作业模式有哪几种？其中测记模式又分两类。
10.cass里面有哪几种成图方法？第二章1.全站仪基本结构，理解双轴补偿系统。
2.电子测角原理3.光电测距原理包括哪些？掌握相位式工作原理（两把测尺如何配合测距）4.全站仪测量要进行哪些参数设置。
5.全站仪使用方法（徕卡ts02，nts320）6.全站仪检校（利用内置程序）7.扫描仪的技术指标（分辨率、数据类型）。
分类。
8.绘图仪分类第三章1.测量坐标系包括哪些？不同基准（有哪些）和相同基准（有哪些）。
2.坐标转换7参数。
3.屏幕坐标系、绘图仪坐标系建立？4.直线裁剪的方法：四位编码法5.规则图形正行化处理定义，包括哪些内容。
6.曲线光滑的方法？cass曲线光滑的方法及其特点。
第四章1.数据编码的方法有哪些？理解南方cass的编码属于哪一种。
2.简编码编码方法要求掌握！！！！！3.一步测量法概念4.图根点的密度5.极坐标法、偏心测量法会计算(计算题)！！！其他方法理解。
6.野外数据采集详细步骤。
7.cass电子平板法的概略步骤。
8.数据通讯的基本概念9.通讯参数设置第五章1. 掌握地图符号自动绘制的方法2.面状符号绘制的概略步骤3.DTM、DEM的定义4.理解规则矩形格网和不规则三角网的特点。
5.分层的方法6.地图符号自动绘制的关键第六章1.四种成图方法（简答）2.坐标转换，测站改正3.（图块制作）拼图、接边4.等高线绘制、注记5.图幅注记6.数据传输第七章1.地图定向（图像纠正）概念，赫尔模特需要几个参数？2.栅格数据的细化概念。
细化的方法名称3.cass扫描矢量化的具体方法。
简答4. 扫描矢量化精度影响因素第八章1.数字地图的位置精度包括哪些？2注记密度3.技术设计书的内容，简答4.质量控制，支导线不能超过两次附合5.图根点的密度6.数字测图产品质量检查的流程7.外业检查和验收8.技术总结的内容，简答第九章1.cass数字地形图工程应用有哪些内容，简答2.四种土方量计算详细操作方法。
数字测图原理与方法复习提纲(1-4章)
第一章绪论1.测绘学P1测绘学是研究和推算地面的几何位置、地球形状及地球重力场，据此测量地球表面自然形态和人工设施的几何分布，并结合某些社会信息和自然信息的地球分布，编制全球和局部地区各种比例尺的地图和专题地图的理论和技术的学科。
2.测量学P2测量学研究地球表面局部地区内测绘工作的基本理论、技术、方法及应用。
3.测绘学研究的对象及任务P1测绘学分支学科：大地测量学、摄影测量学、地图学、工程测量学、海洋测绘学。
4.广义的数字测图包含的内容P31）地面数字测图：利用全站仪或其他测量仪器进行野外数字化测图。
2）地图数字化：利用数字化仪对纸质地形图的数字化。
3）数字摄影测量：利用航摄、遥感相片进行数字化测图。
5.数字测图的发展概况P31）1950s开始自动化问题研究、制图自动化配套设备研制与开发。
1970初制图自动化规模生产，美、加、欧各国相继出现硬件自动制图系统。
2）大比例尺地面数字测图是20世纪70年代电子速测仪问世后发展起来的，80年代初全站型电子速测仪的迅猛发展加速了数字测图的研究和应用。
3）20世纪90年代：基于载波相位差分的RTK实时动态定位技术。
我国：1）第一阶段：利用全站仪采集数据，电子手簿记录，同时人工绘制标注测点点号的草图，到室内将测量数据直接由记录其传输到计算机，再由人工按草图编辑图形文件，并键入计算机自动成图，经人机交互编辑修改，最终生成数字地形图，由绘图仪绘制地形图。
2）仍采用野外测记模式。
开发了智能化的外业数据采集软件；计算机成图软件能直接对接收的地形信息数据进行处理。
目前国内利用全站仪配合便携式计算机或掌上电脑，以及直接利用全站仪内存的大比例尺地面数字测图方法已得到广泛应用。
第二章测量坐标系和高程1.水准面及特性1)处于静止状态的水面称为水准面。
2)特点：1）是一个重力等位面；2）水准面上处处与重力方向垂直；3）水准面有无数个。
2.大地水准面及其在测量中的作用1)把一个假想的、与静止的平均海平面重合并向陆地延伸且包围整个地球的特定重力等位面称为大地水准面。
数字测图复习资料
数字测图一．名词解释1.传统的地形测量：是利用测量仪器对地球表面局部区域内的各种地物、地貌点（总称地形）的空间位置和几何形状进行测定，以一定的比例尺并按图式符号绘制在图纸上，即通常所称的白纸测图，也称为图解法测图。
2.数字测图：广义地讲，生产数字地图的方法和过程就是数字测图。
数字测图实质上是一种全解析机助测图方法。
它以计算机为核心，在相关输入输出设备的支持下，对地形空间数据进行采集、存贮、处理、输出和管理。
3.自动全站仪；一种能自动识别、照准和跟踪目标的一种全站仪。
4.地物：是指地面上天然或人工形成的物体，如平原、湖泊、河流、海洋、房屋、道路、桥梁等。
地貌：是指地表高低起伏的形态，如山地、丘陵和平原等，地物和地貌总称为地形。
5.地形图：按照一定的数学法则，运用符号系统表示地表上的地物、地貌平面位置以及基本的地理要素，且高程用等高线表示的一种普通地图。
6.比例尺精度：人眼在图上能分辨的最小距离为0.1mm，因此在地形图上0.1mm 所代表的地面上的实地距离称为比例尺精度。
7.地形图图式:实地的地物和地貌是用各种符号表示在图上的，这些符号总称为地形图图式。
8.等高线:地面上高程相等的相邻点连接而成的闭合曲线。
两条相邻等高线的高差称为等高距。
相邻等高线间的水平距离称为等高线平距。
9.碎部测量：以控制点为基础，测定地物、地貌的平面位置和高程，并将其绘制成地形图的测量工作。
10.碎部点：碎部测量中，地物的测绘实际上是地物平面形状的测绘，地物平面形状可用其轮廓点（交点和拐点）或中心点来表示，这些点被称为地物的特征点（碎部点）。
11.地面数字测图：指对利用全站仪、GPS接收机等仪器采集的数据及其编码，通过计算机图形处理而自动绘制地形图的方法。
12.大比例尺测图：指1:500~1:5000比例尺测图，除测绘地形图之外还有地籍图、房产图、和地下管线图等。
13.图形信息码：为了便于计算机识别，虽不点的地形要素名称、碎部点连接线性信息也都用数字代码或英文字母代码来表示，这些代码称为图形信息码。
