(完整版)液压缸常用的密封方法
液压缸常用的密封方法
液压缸中需要密封的部位有：活塞、活塞杆和端盖等处。
今天来介绍一下最常用的密封方法有哪几种：
（一）间隙密封
这是依靠两运动件配合面间保持一很小的间隙，使其产生液体摩擦阻力来防止泄漏的一种密封方法。
用该方法密封，只适于直径较小、压力较低的液压缸与活塞间密封。
为了提高间隙密封的效果，在活塞上开几条环形槽,这些环形槽的作用有两方面，一是提高间隙密封的效果，当油液从高压腔向低压腔泄漏时,由于油路截面突然改变，在小槽内形成旋涡而产生阻力，于是使油液的泄漏量减少；另一是阻止活塞轴线的偏移，从而有利于保持配合间隙，保证润滑效果，减少活塞与缸壁的磨损，增加间隙密封性能。
（二）橡胶密封圈密封
按密封圈的结构形式不同有Ｏ型、Ｙ型、Yx型和Ｖ型密封圈，Ｏ形密封圈密封原理是依靠Ｏ形密封圈的预压缩，消除间隙而实现密封。
Ｙ型、Yx型和Ｖ型密封圈是依靠密封圈的唇口受液压力作用变形，使唇口贴紧密封面而进行密封，液压力越高，唇边贴得越紧，并具有磨损后自动补偿的能力。
（三）橡塑组合密封装置
由O型密封圈和聚四氟乙烯做成的格来圈或斯特圈组合而成。
这种组合密封装置是利用O型密封圈的良好弹性变形性能，通过预压缩所产生的预压力将格来圈或斯特圈紧贴在密封面上起密封作用。
O型密封圈不与密封面直接接触，不存在磨损、扭转、啃伤等问题，而与密封面接触的格来圈或斯特圈为聚四氟乙烯塑料，不仅具有极低的摩擦因素（0.02～0.04，仅为橡胶的1/10），而且动、静摩擦因素相当接近。
此外因具有自润滑性，与金属组成摩擦付时不易粘着；启动摩擦力小，不存在橡胶密封低速时的爬行现象。
此种密封不紧密封可靠、摩擦力低而稳定，而且使用寿命比普通橡胶密封高百倍，应用日益广泛。
机修钳工高级工复习题+答案
机修钳工高级工复习题+答案1、()用于定位零件,用以精确确定零部件之间的相互位置A、开口销B、圆锥销C、圆柱销D、销答案：D2、数控设备一般是由输入装置、()、运算器、输出装置组成A、保护器B、控制器C、传感器D、感应器答案：B3、若工件在夹具中定位,要使工件的定位表面与夹具的定位元件相接触,从而消除()。
A、限值B、磨损C、误差D、自由度答案：D4、当电气设备采用超过()V的安全电压时,必须采取防止直接接触带电体的保护措施。
A、6B、12C、24D、48答案：C5、合像水平仪是用来测量水平位置或垂直位置微小角度误差的()。
A、线值量仪B、角值量仪C、比较量仪D、线值角值量仪答案：B6、自动定心和夹紧机构是能使工件得到定心和加紧,这种装置的各定位面能以相同速度(),所以定位部分能自动定心。
A、同时相互移近或远离B、同时移近或分开C、同时分开D、同时远离答案：B7、在对单件或小批工件钻孔前,可在工件上通过()确定钻孔的中心点。
A、画线B、划线C、标记D、连接答案：B8、为避免测量装置热变形,坐标镗床读书照明灯,在读数完毕后应()。
A、自动熄灭B、人工熄灭C、仍然亮着答案：A9、齿轮的相位补偿法装配,就是使量啮合齿轮在啮合误差()的相位区内啮合。
A、较大B、不同C、不等D、较小答案：D10、压力控制阀按其性能和用途的不同,分溢流阀、减压阀()和压力继电器等。
A、顺序阀B、安全阀C、液压阀D、导流阀答案：A11、测试-100度以下的低温,应选用()温度计。
A、水银B、压力C、热电偶D、水银或压力12、磨床主轴轴颈的修磨量因受到氮化层及硬度的限制,一般不超过()。
A、0.2~0.3mmB、0.15~0.2mmC、0.1mmD、0.05mm答案：C13、减压阀用于获得液压系统某部分所要求,()泵的供油压力且稳定的工作压力。
A、测量B、加工C、装配D、低于答案：D14、量块在超精研磨前,应先用()对平板打磨,以保证量块的表面粗糙度。

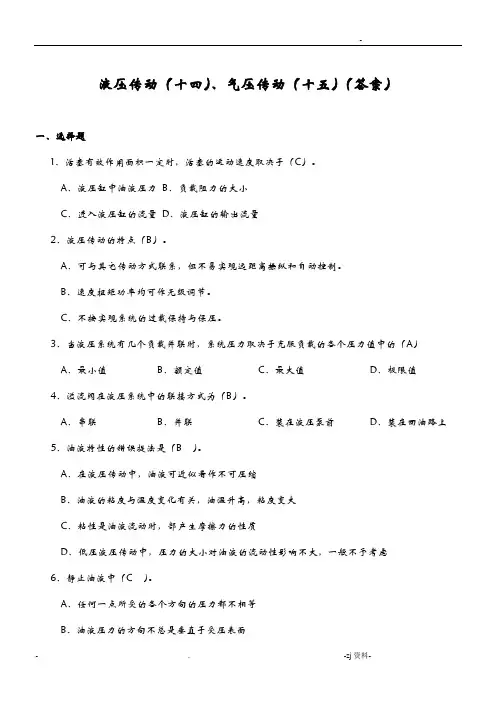

液压传动十四、气压传动十五测试题附答案
