11GBT机械制图和技术制图的基本规定
《技术制图》规定
§1－2 国家标准《技术制图》的基本规定一、图线国标GB/T17450—1998 技术制图图线规定了图线的名称、型式、结构、标记及画法规则。
此标准适用于各种技术图样，如机械、电气、建筑和土木工程等。
１．线型GB/T17450—1998技术制图图线制图“国标”（GB）中规定了15种基本线型及其变形，供工程各专业选用。
表1—1是目前工程建设各专业常使用的图线，可供选用。
2．图线的尺寸所有线型的图线宽度（d）应按图样的类型以及尺寸大小在下列数系中选择。
, 该数系的公比为1∶（≈1∶1．4）：0.13 mm，0.18 mm，0.25 mm，0.35 mm，0.5 mm，0.7 mm，1 mm，1.4 mm，2 mm其中粗线、中粗线和细线的宽度比率为4∶2∶1。
在同一图样中，同类图线的宽度应一致。
此外标准对构成不连续性线条的各线素（点、短间隔、短画等）的长度也有规定。
表1—1 工程建设常用图线（上表中各种图线可以是直线或曲线）2. 图线的画法不论铅笔线还是墨线都要做到：清晰整齐、均匀一致、粗细分明、交接正确。
虚线、点画线、双点画线与同类线型或其它线型相交时，均应相交于“画线”处，如图１－１ａ～d 所示；两条平行线之间的最小间隙不得小于０．7ｍｍ。
图1－1 图线的交接二、字体GB/T14691—1993 技术制图字体制图“国标”（GB）中规定了技术图样中的字体（汉字、字母和数字）的结构形式及基本尺寸。
国标规定书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
字体高度（用h表示）的公称尺寸系列为1.8，2.5，3.5，5，7，10，14，20 mm。
字体高度代表字体的号数。
汉字应写成长仿宋体字，并采用国务院正式公布推行的《汉字简化方案》中规定的简化字。
汉字的高度h不应小于3.5 mm，字宽一般为h／。
长仿宋体字的特点是笔画挺坚、粗细均匀、起落带锋、整齐秀丽。
图1—2 所示为长仿宋体字的字例。
机械制图国家标准和技术制图的有关规定
机械制图国家标准和技术制图的有关规定引言机械制图是机械设计过程中的重要环节，为了保证机械制图的质量和统一性，国家制定了相关的标准和规定。
本文将介绍机械制图的国家标准和技术制图的有关规定。
机械制图国家标准在机械制图领域，国家制定了一系列的标准，以规范机械制图的设计、要求和规定。
以下是一些常见的机械制图国家标准：1.GB/T 4457-2018 机械制图尺寸和公差–该标准规定了机械制图中尺寸和公差的表示方法和计算方法。
2.GB/T 11816-2014 机械制图标注–该标准规定了机械制图中标注的要求和规定。
3.GB/T 5789-2008 机械制图图面和视图的表示方法–该标准规定了机械制图中图面和视图的表示方法和要求。
4.GB/T 3782-2009 机械零件尺寸技术文件–该标准规定了机械零件尺寸技术文件的编制要求和规定。
机械制图国家标准的制定，确保了机械制图的一致性和规范性，提高了机械制图的质量。
技术制图的有关规定除了机械制图标准外，还有一些技术制图的相关规定，以保证技术制图的准确性和可读性。
以下是一些常见的技术制图规定：1.图纸比例选择–技术制图中，根据绘制的对象和图纸大小，选择适当的比例，以确保图纸的可读性和准确性。
2.图线粗细和颜色选择–技术制图中，根据不同的图线类型和需求，选择适当的线宽和颜色，以区分不同的元素和表达不同的含义。
3.图幅的排版要求–技术制图中，应按照一定的排版要求将各种视图和标注等内容合理布局，以提高图纸的可读性和美观性。
技术制图的规定和要求，保证了技术制图的准确性和规范性，提高了技术制图的效率和质量。
结论机械制图国家标准和技术制图的规定，对于机械制图和技术制图具有重要的指导意义。
遵守这些标准和规定，能够使机械制图和技术制图更规范、准确和可读，提高产品设计的质量和效率。
然而，由于机械制图和技术制图的需求和应用场景不同，也有一些特殊的制图标准和规定需要遵守。
因此，在实际应用中，还需要根据具体的项目和需求来选择和应用相应的标准和规定。
精选机械制图国家标准和技术制图的有关规定
1. 机件的真实大小应以图上所注尺寸数值为依据，与图形的大小及绘图的准确度无关。 2. 图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。 3. 机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。 4. 图样中的尺寸，以mm为单位时，不需标注计量单位的代号或名称，如采用其它单位，则必须注明相应的计量单位的代号或名称。
返回
绘图工具和仪器的使用方法
用丁字尺、三角板配合画15°整倍数的斜线
返回
绘图工具和仪器的使用方法
用两块三角板配合作已知线的平行线或垂直线
返回
绘图工具和仪器的使用方法
二、 分规的用法
用分规连续截取等长线段
返回
绘图工具和仪器的使用方法
三、 圆规的用法
圆规的用法
返回
3. 圆的直径
(1) 直径尺寸应在尺寸数字前加注符号“”。 (2) 尺寸线应通过圆心，其终端画成箭头。(3) 整圆或大于半圆应注直径。
4. 圆弧半径
(1) 半径尺寸数字前加注符号“R ”。(2) 半径尺寸必须注在投影为圆弧的图形上， 且尺寸线或其延长线应通过圆心。(3) 小于或等于半圆的圆弧应注半径尺寸。
8. 板状类零件
标注板状类零件的厚度时，可在尺寸数字前加注符号“t ”。
9. 狭小部位的注法
在没有足够位置画箭头或注写数字时，可按上图的形式注写。
10. 小半径注法
在没有足够位置画箭头或注写数字时，可按上图的形式注写。
11. 小直径注法
在没有足够位置画箭头或注写数字时，可按上图的形式注写。
12. 弦长及Biblioteka 长图1-36(b)是一旋塞, 其右部是一个锥度等于1∶3的正圆锥台, 作图步骤如下： (1) 由a沿轴线向右取3等分得b； (2) 由a沿垂线向上、下各取半等分得c和c1； (3) 过e和e1分别作bc和bc1的平行线, 即作出旋塞的锥度。
机械制图基本规定
实线：用于表示可见轮廓线、 引出线和中心线等
虚线：用于表示不可见轮廓线、 引出线和中心线等
点划线：用于表示中心线、对 称线等
双点划线：用于表示极限位置 轮廓线、中断线等
PRT FIVE
字体：应采用易于阅读的字体 如宋体、黑体、楷体等
字号：根据图纸大小和内容多 少选择合适的字号
字体粗细：粗细适中不宜过粗 或过细
图纸幅面及格式：符合国家有关标准规定 比例：根据机械制图的需要选择适当的比例 字体：字体工整、笔画清晰、间隔均匀 图线：图线应粗细分明、间隔有序
PRT THREE
图纸幅面：根据需要选择不同大小的图纸常用的有0、1、2、3、4等五种规格。
标题栏：位于图纸的右下角填写图纸的名称、比例、材料和绘图比例等。
定义：第三角投影法是一种将物体置于第三视角从外部观察物体的投影方法。 特点：与第一角投影法相比第三角投影法的视图更加直观易于理解。 应用领域：广泛应用于机械、建筑、电子等领域尤其在机械制图中常被采用。 与第一角投影法的区别：观察者位于物体的左侧或右侧而不是前侧或后侧视角不同。
汇报人：
,
汇报人：
CONTENTS
PRT ONE
PRT TWO
添加标题 添加标题 添加标题 添加标题
机械制图是工程界的技术语言是工业生产中的重要基础。
通过机械制图设计师能够将自己的设计思想转化为具体的工程图纸指导 生产制造。
机械制图是机械工程领域从业者必备的基本技能对于提高产品质量、优 化生产流程、降低制造成本等方面具有重要意义。
PRT SEVEN
基本视图：主视图、俯视图、左视图、后视图、仰视图和右视图 辅助视图：局部视图、斜视图和旋转视图
剖视图：通过剖切物体来显示内部结构的视图通常用于表达物体的内部结构。 断面图：通过切断物体的一部分来显示物体内部某一截面的结构通常用于表达物体的横截面或某一局部的结构。
国家标准《机械制图》的基本规定共39页
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时 ，我继 续拼搏 。
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根

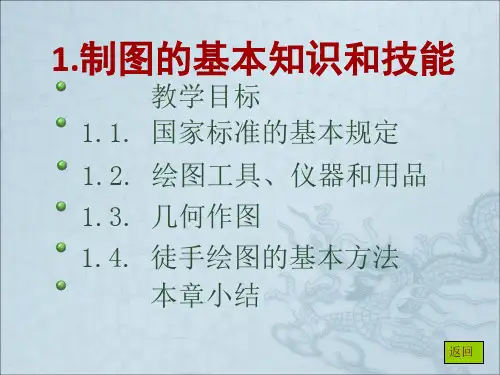

机械制图-国家标准的基本规定
1.1.3.字1体.（1.G3B./字T14体691（-93G）B/T14691-93）
2.字体的具体规定 字体的字号规定了八种：20，14，10，7，5，3.5，2.5， 1.8。字体的号数即是字体高度。如10号字，它的字高为 10mm。字体的宽度一般是字体高度的2/3左右。
（1）汉字应写成长仿宋体字，并应采用中华人民共和 国国务院正式公布推行的《汉字简化方案》中规定的简化 字。汉字的高度ｈ不应小于3.5ｍｍ。
4.比例的应用举例
同一机件用不同比例画出的图形
15
60° 15
5
15 60°
60°
5 12
20
12
20
20
5 12
1∶2
1∶1
2∶1
1.1.3.字1体.（1.G3B./字T14体691（-93G）B/T14691-93）
1.字体的一般要求
图样中除了用视图表示机件的结构形状外，还要用 文字和数字说明机件的技术要求和大小。 国家标准对图样中的汉字、拉丁字母、希腊字母、阿 拉伯数字、罗马数字的形式作了规定。 图样上所注写的汉字、数字、字母必须做到：字体工 整、笔划清楚、间隔均匀、排列整齐。这样要求的目 的是使图样清晰，文字准确，便于识读，便于交流， 给生产和科研带来方便。
1.11.5..1尺.寸5.注尺法寸（G注B/T法146（90-G93B）/T14690-93）
3.尺寸标注图例
R7
64
R4
45 48 68
47
80 100
尺寸数字 尺寸线 尺寸界线
1.11.5..1尺.寸5.注尺法寸（G注B/T法146（90-G93B）/T14690-93）
4.尺寸界线
尺寸界线用来限定尺寸度量的范围。
机械制图01第一章-基本知识可编辑全文
标注示例:
1:5
1:5
斜度符号：
例1：参照所示图形，用1:1的比例在指定位置处画出图形，并标注尺寸。
锥度：是指正圆锥体的底圆直径与其高度之比。
锥度=D/H=1:H/D=1:n
锥度符号：
标注示例:
1:3
1:3
例2： 参照所示图形，用1:1在指定位置处画出图形，并标注尺寸。
三、 圆弧连接
用已知半径的圆弧 光滑地连接两已知线段 （直线或圆弧），其作 图方法称为圆弧连接。
宽度比例关系为2l。
3. 图线应用示例
细双点画线 粗实线
细虚线 双折线
波浪线 细点画线
细实线
4. 画线时注意的事项
(1) 点画线和双点画线的首末两端应为“画” 而不应为“点”。
画线相交
（2）绘制圆的对称中心线时，圆心应为“画” 的交点。首末两端超出图形外2—5mm。
（3）在较小的图形上绘制细点画线和细双点 画线有困难时，可用细实线代替。
尺寸组成：
尺寸数字
尺寸线终端
尺寸界线 尺寸线
（1）尺寸界线（细实线） （2）尺寸线（细实线） （3）尺寸线终端 （4）尺寸数字
尺寸界线：
尺寸界线用细实线绘制，可用轮廓线、轴线或对称中心 线作尺寸界线，也可用上述图线的延长线。
轮廓线作尺寸界线
轮廓线作 尺寸界线
中心线延长线作尺寸界线
尺寸线
尺寸线终端
（1）尺寸线不能用其它图线代替，也不能
d
与其它图线重合或画在其延长线上。
（2）标注线性尺寸时，尺寸线必须与所标
注的线段平行。
（3）尺寸标注应小尺寸在里，大尺寸在外，
尽量避免尺寸线与尺寸界线交叉。
d h
