高纯度黄磷生产工艺的研究
高纯度黄磷生产工艺的研究
[摘 要]分析了工业级黄磷的杂质成分，引入常压法水相法的安
全生产工艺，辅助催化剂的氧化脱出黄磷中无机和有机物杂质，实
现生产高纯度黄磷的目的，满足市场需求。本工艺生产出的产品质
量为5n级黄磷。
[关键词]黄磷 脱砷 脱出有机杂质 常压水相法生产
中图分类号：tq 文献标识码：a 文章编号：1009-914x（2013）
11-0015-01
当今世界的科技正处在高速发展阶段，磷化工产品伴随着高尖端
电子产品的发展得到广泛应用。用于电子工业、食品医药行业的精
细磷化工产品，纯度要求高，而黄磷是这些磷化工产品生产的基础
原料，但是，工业级黄磷的纯度则不能满足这样的需求，市场销售
的高纯黄磷，其生产工艺是以普通工业级黄磷为原料，在一个带有
压力的密闭系统中先转化成磷化氢气体后，通过对所得的磷化氢气
体进行净化，然后再次转化生产出高纯度黄磷，这种工艺的缺点是
工艺复杂，系统为密闭式带压力生产工艺，不仅生产成本高，而且
生产过程中由于是带压力操作而增加了安全隐患。
本课题研究的方向是在常压环境下实现工业级黄磷的净化，脱除
各种杂质，使产品中杂质总含量在5ppm以下，其中砷含量均在1～
3ppm范围内，满足电子工业用，同时要求生产工艺简单安全，利于
工业化生产。
1、黄磷中的主要杂质
电炉法生产的黄磷，由于原料因素，如磷矿石、煤炭、硅石，使
得产品中夹带砷、硅、铁、硫等金属杂质，和有机物（俗称油份），
使用普通的热水法净化，只能脱出部分的金属杂质和机械杂质，而
砷杂质、有机物杂质则很难脱出。在元素周期表中，砷与磷同属第
va主族元素，性质很相近，因此在黄磷的生产过程中，原料中的杂
质主要是砷伴随着磷蒸汽一同进入成品工序，杂质砷以磷化砷的形
式存在于黄磷产品中，占杂质总量的42%以上，其次是氟化硅，和
有机油份，还有少许其未漂洗过滤干净的机械杂质。市售工业级黄
磷的杂质总量在1%以上。
2、生产工艺的和生产装置的选择试验
通过对市售工业级黄磷的杂质成分分析得知，黄磷中的主要杂质
成分是砷，且最难脱出，也难以以实现工业化生产，其次是有机物
油份。
2.1 生产工艺的选择试验
2.1.1 脱砷原理
工业产品黄磷的杂质成分主要是无机金属杂质和有机物（油份），
有机物杂质则悬浮或包裹夹带黄磷，梢做处理就可使之分离，而金
属杂质大多是以游离太混杂在黄磷中，也可以通过热水反复漂洗脱
去，但是，含量较多，且难以分离的就是砷。磷和砷虽然同属第va
族元素，然而，磷是典型的非金属元素，而砷具有金属元素的特性。
由于砷与磷的性质相近，在电炉法生产黄磷的过程中，随着磷升华
进入汽相，经冷凝被黄磷包裹进入成品，因此，黄磷净化除杂重要
是除砷，难点也是除砷。
由黄磷的性质可知，无论在酸性或碱性溶液中磷的氧化能力都高
于砷，而砷的还原能力强于磷。依据磷、砷这一性质差异，在液态
黄磷中选择性加入一种氧化剂，使黄磷中的砷先行被氧化为砷的氧
化物，进而水合成亚砷酸h3aso3 或砷酸 h3aso4 进入水相中，从
而实现与磷分离，达到黄磷净化脱砷的目的。本试验课题在研究中
中选用了复合型氧化剂，将故态黄磷置于酸性介质中液态化，通过
氧化剂的作用，促使与磷元素结合较为紧密的砷在催化剂的分散作
用下，被氧化形成砷酸化合物，进入酸性液相中，而磷由于不会在
酸性介质中溶解，从而达到净化提纯的目的。化学反应方程式
2.1.2 工艺操作试验
将购买的工业级黄磷用60～70℃热水融化，然后按计量用压磷泵
打入带搅拌装置的搪瓷反应槽中，反应槽中预先配置好氧化性稀
酸，然后根据黄磷中砷含量的分析数据，计算好氧化剂的用量，在
氧化剂配置槽内配制脱砷用的反应液，用泵打入搪瓷反应槽，保持
温度在60～70℃范围内，整个化学反应在高速搅拌中进行至完全。
反应结束后，将仍然是液态状的黄磷放入漂洗容器中，然后用50℃
的热水漂洗三到四次，至洗液为中性为止。漂洗液的主要成分是一
种强氧化性的酸，浓度大约在5%左右，可储存循环使用。
经过检验，经过这道工序处理后的黄磷，砷含量在2ppm以下，
有机物等机械杂质在脱砷处理过程中同时得到脱净，含量也很低。
2.1.3 操作中的注意事项
脱砷所用的化学试剂是带有氧化性的，整个工艺生产过程是氧化
反应，难免有一小部分黄磷被氧化成磷酸，或其他次磷酸化合物，
为减少黄磷的损失，必须在稀酸条件下进行，为防止黄磷凝固夹带
以上脱砷反应药剂，必须在热水中充分漂洗，以分离除净反应液中
的化学试剂，为防止黄磷在空气中燃烧，整个生产过程中必须在水
相中进行，而且反应容器必须与大气相同，为常压态生产。
2.2 生产装置的选择
熔融状态下的黄磷比重为1.763g/㎝？，粘度为0.014p，表面张
力为0.043n/m，因此它与水或稀酸性溶液混合很困难，由于黄磷不
溶于水，即使处在液态下都是聚集凝集成流动的膏状，以单质形式
存在的砷则完全溶于黄磷中，即使选准了脱砷氧化剂，由于黄磷的
包裹也不能是砷和氧化剂反应得到脱出砷的目的，因此，生产过程
中为了使反应能顺利进行，必须进行破乳。经过反复试验，我们自
行研制了一套脱砷反应装置，脱砷反应槽是这套装置的关键设备，
槽罐选用内衬耐腐蚀的搪瓷材料衬里，外壳为普通钢制造，考虑到
工艺技术的要求，做成夹套，可通过蒸汽或冷却水实现工艺温度的
要求，搅拌装置为立式的高速搅拌浆，浆叶做成特殊状以实现破乳
要求。其他的辅助装置有：氧化剂配置槽罐、热水漂洗槽、成品槽、
氧化液储槽。脱砷反应槽，漂洗槽，成品储槽，氧化剂配置槽，漂
洗液储槽，各种型号的耐腐蚀输送泵。
3、试验结果
经过漂洗干净的黄磷储存在产品槽罐中，取样分析，完全达到预
期效果，检验结果见表1
结果分析（所用原料黄磷的砷含量均为350 ppm）
4、讨论
本课题的研究项目是，常压水相氧化法生产高纯度黄磷的生产工
艺，其技术特性是，以电炉黄磷为原料，进行二次精制。黄磷在水
相中融化，在常压下，用特制的氧化剂氧化黄磷中的金属杂质，使
之进入水相，达到与黄磷分离的目的，实现净化提纯。达到的产品
质量：砷含量在1ppm以下，黄磷收得率在95%以上，有机杂质等其
他金属杂质含量均达到电子工业用规定的标准。
由于黄磷易燃，生产中危险性大。本工艺的相关技术是：第一，
常压生产，保证了工业化生产的安全性；第二，氧化除杂质过程，
在水相中完成，所用氧化剂安全可靠，不带进二次危险。
这个工艺存在的问题点是，脱砷反应液的最后处置。由于工业化
生产有很的多不确定因素。富裕的反应液如果得不到妥善处理，会
给环境造成污染，如何充分利用这富裕的酸性反应液，是今后课题
公关的难点。
参考文献
[1] 《无机盐工业手册》（三），1986.
[2] 《磷酸盐生产与应用手册》，成都科技大学出版.
[3] 《高纯度黄磷生产工艺研究初探》，杨陆华、马新良，《无机
盐工业》2004（2）.
中国成型炉料用于黄磷生产的技术研究与探讨

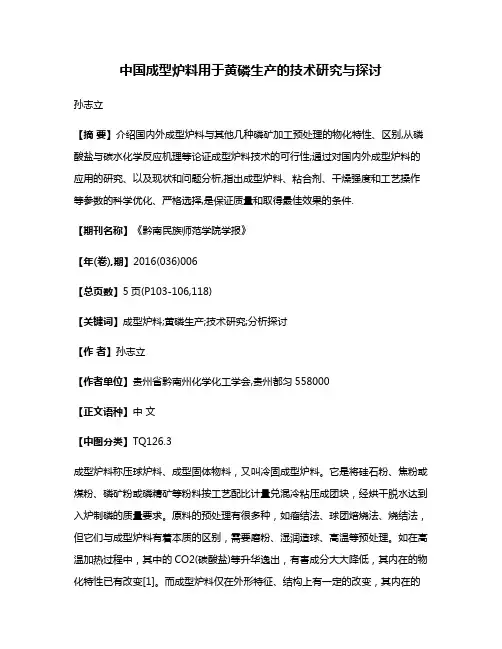

中国成型炉料用于黄磷生产的技术研究与探讨孙志立【摘要】介绍国内外成型炉料与其他几种磷矿加工预处理的物化特性、区别,从磷酸盐与碳水化学反应机理等论证成型炉料技术的可行性;通过对国内外成型炉料的应用的研究、以及现状和问题分析,指出成型炉料、粘合剂、干燥强度和工艺操作等参数的科学优化、严格选择,是保证质量和取得最佳效果的条件.【期刊名称】《黔南民族师范学院学报》【年(卷),期】2016(036)006【总页数】5页(P103-106,118)【关键词】成型炉料;黄磷生产;技术研究;分析探讨【作者】孙志立【作者单位】贵州省黔南州化学化工学会,贵州都匀558000【正文语种】中文【中图分类】TQ126.3成型炉料称压球炉料、成型固体物料，又叫冷固成型炉料。
它是将硅石粉、焦粉或煤粉、磷矿粉或磷精矿等粉料按工艺配比计量兑混冷粘压成团块，经烘干脱水达到入炉制磷的质量要求。
原料的预处理有很多种，如瘤结法、球团焙烧法、烧结法，但它们与成型炉料有着本质的区别，需要磨粉、湿润造球、高温等预处理。
如在高温加热过程中，其中的CO2(碳酸盐)等升华逸出，有害成分大大降低，其内在的物化特性已有改变[1]。
而成型炉料仅在外形特征、结构上有一定的改变，其内在的物理化学特性基本没有改变，所以又称压球为炉料的压块制备或成型炉料(业内习惯此称)。
目前国内中小型制磷电炉都是使用合格磷块矿(干砸矿或水洗矿)，经烘干、筛分后入炉。
筛分下的磷矿粉、焦粉，还有矿山上机械强度较差的风化矿和选矿当中产生的矿粉、虑渣，都可以通过炉料成型工艺技术加以利用[2]。
成型炉料生产工艺简单、设备投资少、节约能源、操作简便、团块不需高温固结，最主要的优点是高效利用了中低品位磷矿，对磷矿资源的综合利用、保护环境、创造了良好的社会和经济效益，减轻了企业焦粉、磷矿粉堆积的环保压力[3]，具有广阔的开发应用发展空间。
2.1 国外固体物料的研究20世纪50、60年代，美国、德国的黄磷生产中就开展了大规模的入炉磷矿烧结和成型炉料的试验。
黄磷炉渣精制白炭黑和硫酸钙的试验研究
黄磷炉渣精制白炭黑和硫酸钙的试验研究下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!黄磷炉渣精制白炭黑和硫酸钙的试验研究1. 引言黄磷生产过程中产生的炉渣含有丰富的可回收资源，其中包括白炭黑和硫酸钙。
黄磷炉渣硝酸浸出液制取高纯硫酸钙工艺研究
＾
转 化为 硝酸 溶液 ， 可返 回浸 出工 序 用 于 黄 磷 炉渣
第２ ｌ 卷
影响 见 图 １ 。反 应 条 件 为 常 温 ， Ｖ（ Ｈ Ｓ Ｏ４ ）： Ｖ（ ＨＮＯ。 浸 出液 ） 一０ ． ６ ， 搅 拌 速度 ２ ５ ０ ｒ ／ ｍｉ ｎ ， 反 应时间为３ ０ ｍｉ ｎ ， 水洗 Ｃ ａ Ｓ Ｏ ， 在（ ２ ５ ０ ４ － ５ ） ℃
Ｃ ａ Ｓ Ｏ４ 的性能进行 了表征 。研 究表 明 ： 产品收 率达到 ９ ２ ． ５ ２ ， 且质 量分数 为 ９ ９ ． ０ ９ ％的 ｃ ａ ｓ ０ ４产品 ， 外
貌呈针 状 。最佳工 艺条件 ： 硼（ Ｈ２ Ｓ ０４ ） 一２ ０ ， 常 温 （ Ｈ２ Ｓ ０４ ）： Ｖ（ ＨＮＯ ３浸 出液 ） 一０ ． ６ ， 反 应时 间为
作 者利 用硝 酸溶 液 浸取 黄磷 炉渣 制取 白炭 黑 产 品 时产生 的含 硝酸 钙浸 出液 ＿ ９ ］ ， 通 过硫 酸 沉淀 ，
制 取高 质量 的硫 酸 钙 产 品 ， 同 时把 硝 酸 钙 浸 出 液
条件 下 浸取 ， １ ０ （ 黄磷 炉渣 ） 一０ ． １ ｇ ／ ｍＬ， 反应 温度
的浸取 。研究 了 （ Ｈｚ Ｓ Ｏ ） 等影 响 因素对 硫 酸沉 钙 反应 的影 响规 律 ， 并 对 硫 酸 钙 产 品 的性 能进 行
了表征 。
Ｃａ ＋＋ Ｈ ＮＯ３
Ｃ ａ （ ＮＯ３ ） ２ ＋ Ｈ＋
（ １ ）
年产量一万吨黄磷电炉设计中技术优化探讨
年产量一万吨黄磷电炉设计中技术优化探讨黄磷是一种极重要的基础工业原料，用于化肥，食品，电子工业等等方面。
但是黄磷是高能耗产品，能源短缺是全社会目前面临的重要问题，如何合理有效地用能即高效率用能，已成为二十一世纪全球实现可持续性发展可供选择的方法之一，也是有识之士共同关注的问题。
主要阐述了作为化工行业的设计院，为了贯彻落实黄磷产业政策，促进磷化工及相关行业可持续发展的现实要求，先后对黄磷电炉进行了扩能技改设计。
在设计过程中，通过对炉体尺寸的扩容，底板的调整，测温口位置的改变，炉盖的优化和改变，达到提高黄磷生产率，降低成本的目的。
标签：黄磷；制磷电炉；创新；优化1 概述黄磷是一种极重要的基础工业原料，主要用途是制成热酸和磷酸盐，用于肥料、食品、医药、农药和电子工业。
黄磷生产一般采用电炉法，将磷矿石、硅石和焦炭按一定比例及粒度混合后放入电炉，利用电炉产生的高温将矿石熔化、分解，并发生一系列的氧化还原反应，气态的单质磷随炉气一并进人冷却、洗涤系统，单质磷被分离出来。
但是黄磷是高能耗产品，能源短缺是全社会目前面临的重要问题，如何合理有效地用能即高效率用能，已成为二十一世纪全球实现可持续性发展可供选择的方法之一，也是有识之士共同关注的问题。
所以，为促进产业结构升级，有效遏制黄磷行业盲目投资，制止低水平重复建设，依据国家有关法律法规和产业政策，按照“控制总量、节约资源、降低能耗、保护环境、持续发展”的原则，云南省经济委员会发布并于2005年9月1日起执行的云南省黄磷行业准入条件中指出，单台磷炉容量在5500KV A、设计生产能力在2000吨／年以下的装置不得进行扩能改造。
单台磷炉容量在10000KV A、设计生产能力5000吨／年以下的装置，必须在2007年底前进行扩能改造；同时，必须配套改造原料加工、尾气利用、泥磷回收、污水处理等关键工序，合理利用余热、炉渣等资源。
磷化工作为云南省支柱产业之一，是一项高能耗、高污染的行业，因此节能降耗就成为磷化工企业降低产品成本、提高经济效益的有效手段之一。
黄磷项目可行性研究报告
黄磷项目可行性研究报告 （立项+批地+贷款） 编制单位：北京中投信德国际信息咨询有限公司
编制时间：二〇二〇年二月 咨询师：高建 目 录 专家答疑： 一、可研报告定义： 可行性研究报告，简称可研报告，是在制订生产、基建、科研计划的前期，通过全面的调查研究，分析论证某个建设或改造工程、某种科学研究、某项商务活动切实可行而提出的一种书面材料。
可行性研究报告主要是通过对项目的主要内容和配套条件，如市场需求、资源供应、建设规模、工艺路线、设备选型、环境影响、资金筹措、盈利能力等，从技术、经济、工程等方面进行调查研究和分析比较，并对项目建成以后可能取得的财务、经济效益及社会影响进行预测，从而提出该项目是否值得投资和如何进行建设的咨询意见，为项目决策提供依据的一种综合性分析方法。可行性研究具有预见性、公正性、可靠性、科学性的特点。
一般来说，可行性研究是以市场供需为立足点，以资源投入为限度，以科学方法为手段，以一系列评价指标为结果，它通常处理两方面的问题：一是确定项目在技术上能否实施，二是如何才能取得最佳效益。
二、可行性研究报告的用途 项目可行性研究报告是项目实施主体为了实施某项经济活动需要委托专业研究机构编撰的重要文件，其主要体现在如下几个方面作用：
1. 用于向投资主管部门备案、行政审批的可行性研究报告 根据《国务院关于投资体制改革的决定》国发（2004）20号的规定，我国对不使用政府投资的项目实行核准和备案两种批复方式，其中核准项目向政府部门提交项目申请报告，备案项目一般提交项目可行性研究报告。
同时，根据《国务院对确需保留的行政审批项目设定行政许可的决定》，对某些项目仍旧保留行政审批权，投资主体仍需向审批部门提交项目可行性研究报告。 2. 用于向金融机构贷款的可行性研究报告 我国的商业银行、国家开发银行和进出口银行等以及其他境内外的各类金融机构在接受项目建设贷款时，会对贷款项目进行全面、细致的分析平谷，银行等金融机构只有在确认项目具有偿还贷款能力、不承担过大的风险情况下，才会同意贷款。项目投资方需要出具详细的可行性研究报告，银行等金融机构只有在确认项目具有偿还贷款能力、不承担过大的风险情况下，才会同意贷款。
黄磷工艺规程
黄磷工艺规程黄磷工艺规程1 主题内容与有用范畴本标准规定了黄磷的规格、质量要求、临盆方法、工艺技巧前提、临盆操纵与考查及安稳临盆的基来源差不多则。
本标准有用于本厂黄磷临盆。
2 引用标准GB7816-87 工业黄磷ZBD51001～51003-86 磷矿SH-QB398-87 焦炭YB2416-81 硅石3 产品说明3.1 名称工业黄磷3.2 分子式、构造式、原子量及分子量3.2.1 分子式P43.2.2 分子构成pPP p3.2.3 原子量30.97383.2.4 分子量123.89523.3 物理性质3.3.1 外不雅纯品磷是白色蜡状有光泽的固体，因为光和热的感化及杂质的阻碍而呈浅黄色、黄色、淡青色、红色、棕红色或黑色。
3.3.2 气味纯品磷是无气味的，但因为空气中氧的感化则生成磷的初级氧化物，故经常带有蒜臭味。
3.3.3 比重黄磷的比重随温度的升高而削减。
常温时，固体黄磷比重为1.83；44.1℃熔点时，液体黄磷的比重为1.75；281℃沸点时，黄磷的比重为1.53。
3.3.4 消融度黄磷在水中的消融度专门小，每100克水中只消融0.0003克，它难溶于酒精、甘油，能溶于苯、甲苯、醚及松节油，最难溶于二硫化碳。
液氨、液态的二硫化碳也是较好的溶剂。
3.5.5 熔点黄磷的熔点是44.1℃，熔化潜热为20.93KJ/kg。
3.5.6沸点黄磷的沸点为281℃，汽化潜热为579.761 KJ/kg。
3.3.7 天然性黄磷自燃点为35～45℃，裸露于空气中易自燃并生成五氧化二磷和磷的初级氧化物。
为了防止其自燃，必须隔断空气，在贮存或运输的过程中应浸放在水下面。
3.3.8露点磷蒸汽的露点与磷蒸汽分压、电炉炉气构成有关，一样低于180.7℃。
3.3.9 毒性黄磷剧毒，对人的致逝世量为0.1克。
人经常吸入磷蒸汽和它的初级氧化物能引起慢性中毒，导致下鄂骨严峻坏逝世、牙病和慢性支气管炎等疾病。
大年夜量的磷蒸汽能使人急性中毒，被磷烧伤的伤口良久才能痊愈。
黄磷工艺规程
黄磷工艺规程1 主题内容与适用范围本标准规定了黄磷的规格、质量要求、生产方法、工艺技术条件、生产控制与检验及安全生产的基本原则。
本标准适用于本厂黄磷生产。
2 引用标准GB7816-87 工业黄磷ZBD51001～51003-86 磷矿SH-QB398-87 焦炭YB2416-81 硅石3 产品说明3.1 名称工业黄磷3.2 分子式、结构式、原子量及分子量3.2.1 分子式P43.2.2 分子构成pPP p3.2.3 原子量30.97383.2.4 分子量123.89523.3 物理性质3.3.1 外观纯品磷是白色蜡状有光泽的固体，由于光和热的作用及杂质的影响而呈浅黄色、黄色、淡青色、红色、棕红色或黑色。
3.3.2 气味纯品磷是无气味的，但由于空气中氧的作用则生成磷的低级氧化物，故经常带有蒜臭味。
3.3.3 比重黄磷的比重随温度的升高而减少。
常温时，固体黄磷比重为1.83；44.1℃熔点时，液体黄磷的比重为1.75；281℃沸点时，黄磷的比重为1.53。
3.3.4 溶解度黄磷在水中的溶解度很小，每100克水中只溶解0.0003克，它难溶于酒精、甘油，能溶于苯、甲苯、醚及松节油，最难溶于二硫化碳。
液氨、液态的二硫化碳也是较好的溶剂。
3.5.5 熔点黄磷的熔点是44.1℃，熔化潜热为20.93KJ/kg。
3.5.6沸点黄磷的沸点为281℃，汽化潜热为579.761 KJ/kg。
3.3.7 自然性黄磷自燃点为35～45℃，暴露于空气中易自燃并生成五氧化二磷和磷的低级氧化物。
为了防止其自燃，必须隔绝空气，在贮存或运输的过程中应浸放在水下面。
3.3.8露点磷蒸汽的露点与磷蒸汽分压、电炉炉气组成有关，一般低于180.7℃。
3.3.9 毒性黄磷剧毒，对人的致死量为0.1克。
人经常吸入磷蒸汽和它的低级氧化物能引起慢性中毒，导致下鄂骨严重坏死、牙病和慢性支气管炎等疾病。
大量的磷蒸汽能使人急性中毒，被磷烧伤的伤口很久才能痊愈。
