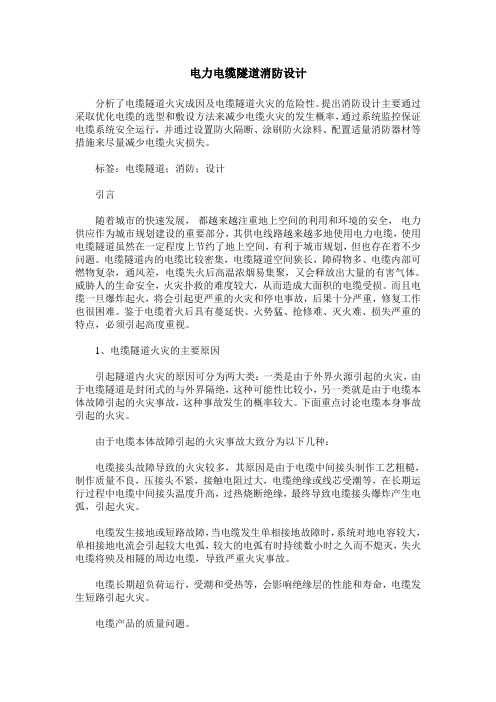

电力电缆隧道消防设计
电力电缆隧道消防设计分析了电缆隧道火灾成因及电缆隧道火灾的危险性。
提出消防设计主要通过采取优化电缆的选型和敷设方法来减少电缆火灾的发生概率，通过系统监控保证电缆系统安全运行，并通过设置防火隔断、涂刷防火涂料、配置适量消防器材等措施来尽量减少电缆火灾损失。
标签：电缆隧道；消防；设计引言随着城市的快速发展，都越来越注重地上空间的利用和环境的安全，电力供应作为城市规划建设的重要部分，其供电线路越来越多地使用电力电缆，使用电缆隧道虽然在一定程度上节约了地上空间，有利于城市规划，但也存在着不少问题。
电缆隧道内的电缆比较密集，电缆隧道空间狭长，障碍物多、电缆内部可燃物复杂，通风差，电缆失火后高温浓烟易集聚，又会释放出大量的有害气体。
威胁人的生命安全，火灾扑救的难度较大，从而造成大面积的电缆受损。
而且电缆一旦爆炸起火，将会引起更严重的火灾和停电事故，后果十分严重，修复工作也很困难。
鉴于电缆着火后具有蔓延快、火势猛、抢修难、灭火难、损失严重的特点，必须引起高度重视。
1、电缆隧道火灾的主要原因引起隧道内火灾的原因可分为两大类：一类是由于外界火源引起的火灾，由于电缆隧道是封闭式的与外界隔绝，这种可能性比较小，另一类就是由于电缆本体故障引起的火灾事故，这种事故发生的概率较大。
下面重点讨论电缆本身事故引起的火灾。
由于电缆本体故障引起的火灾事故大致分为以下几种：电缆接头故障导致的火灾较多，其原因是由于电缆中间接头制作工艺粗糙，制作质量不良，压接头不紧，接触电阻过大，电缆绝缘或线芯受潮等，在长期运行过程中电缆中间接头温度升高，过热烧断绝缘，最终导致电缆接头爆炸产生电弧，引起火灾。
电缆发生接地或短路故障，当电缆发生单相接地故障时，系统对地电容较大，单相接地电流会引起较大电弧，较大的电弧有时持续数小时之久而不熄灭，失火电缆将殃及相隧的周边电缆，导致严重火灾事故。
电缆长期超负荷运行，受潮和受热等，会影响绝缘层的性能和寿命，电缆发生短路引起火灾。

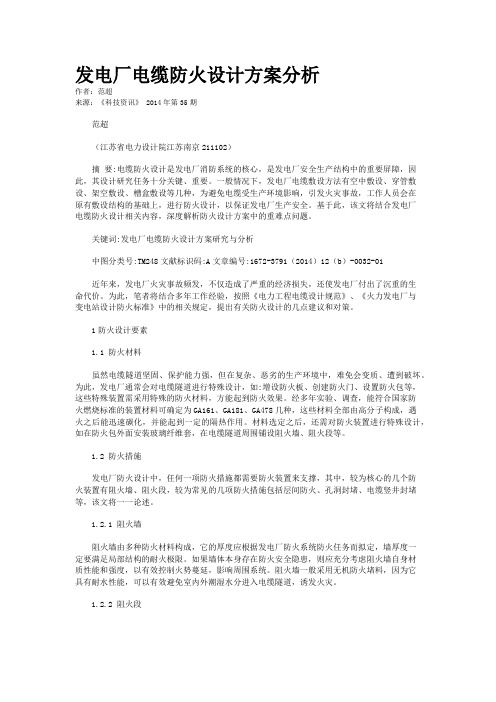

发电厂电缆防火设计方案分析
发电厂电缆防火设计方案分析作者：范超来源：《科技资讯》 2014年第35期范超（江苏省电力设计院江苏南京211102）摘要:电缆防火设计是发电厂消防系统的核心，是发电厂安全生产结构中的重要屏障，因此，其设计研究任务十分关键、重要。
一般情况下，发电厂电缆敷设方法有空中敷设、穿管敷设、架空敷设、槽盒敷设等几种，为避免电缆受生产环境影响，引发火灾事故，工作人员会在原有敷设结构的基础上，进行防火设计，以保证发电厂生产安全。
基于此，该文将结合发电厂电缆防火设计相关内容，深度解析防火设计方案中的重难点问题。
关键词:发电厂电缆防火设计方案研究与分析中图分类号:TM248文献标识码:A文章编号:1672-3791（2014）12（b）-0032-01近年来，发电厂火灾事故频发，不仅造成了严重的经济损失，还使发电厂付出了沉重的生命代价。
为此，笔者将结合多年工作经验，按照《电力工程电缆设计规范》、《火力发电厂与变电站设计防火标准》中的相关规定，提出有关防火设计的几点建议和对策。
1防火设计要素1.1 防火材料虽然电缆隧道坚固、保护能力强，但在复杂、恶劣的生产环境中，难免会变质、遭到破坏。
为此，发电厂通常会对电缆隧道进行特殊设计，如:增设防火板、创建防火门、设置防火包等，这些特殊装置需采用特殊的防火材料，方能起到防火效果。
经多年实验、调查，能符合国家防火燃烧标准的装置材料可确定为GA161、GA181、GA478几种，这些材料全部由高分子构成，遇火之后能迅速碳化，并能起到一定的隔热作用。
材料选定之后，还需对防火装置进行特殊设计，如在防火包外面安装玻璃纤维套，在电缆隧道周围铺设阻火墙、阻火段等。
1.2 防火措施发电厂防火设计中，任何一项防火措施都需要防火装置来支撑，其中，较为核心的几个防火装置有阻火墙、阻火段，较为常见的几项防火措施包括层间防火、孔洞封堵、电缆竖井封堵等，该文将一一论述。
1.2.1 阻火墙阻火墙由多种防火材料构成，它的厚度应根据发电厂防火系统防火任务而拟定，墙厚度一定要满足局部结构的耐火极限。
发电厂电缆防火设计探讨
在空气中敷设；直埋敷设；穿管敷设；架空桥架、 槽盒 内敷设 ；电缆沟或隧道 内的桥架或支架敷设
等 。对 电缆可 能着 火蔓 延导致 严重 事故 的 回路 、 易
的封 堵 可与有 机 防火堵料 组合 使用 ，可构 筑 阻火
墙 、阻火段 。
受外部影响波及火灾的电缆密集场所，应设置适当
机 防火 堵料和 有机 防火 堵料 组合封 堵或 用两 层承 重
型防火 隔板 、防火 包和有 机 防火堵 料组合 封 堵 ，用
槽钢 、角钢作支 撑 。
阻火 墙可 选用 多种 防火材 料组 合 构筑 。阻火 墙
的厚度 除应考 虑其 耐火极 限外 ，还应 考虑其 墙体 本 身 的强度 。为防止 火焰窜燃 ，阻火墙 两侧 电缆仍 应
的阻火 分 隔。 目前 发 电厂 的电缆 防火措 施主要 包括
防火包 的外包装 由编 织紧 密 、经特 殊处 理 的玻
璃纤 维组 成 ， 内部填 充无机 不燃 型材料 及特 种添 加 剂 。防火 包与 有机 防火 、防火 隔板等 组合使 用 ，可
对 电缆沟 （ ）道 、 电缆夹层 、 开关柜 及控制 柜 的 隧 防火封 堵及 穿越墙 壁 、楼板等 处 的 电缆 孔 、洞 、竖 井 的 电缆 防火 堵料 。在 进行 电缆 防火设 计 时应 严格

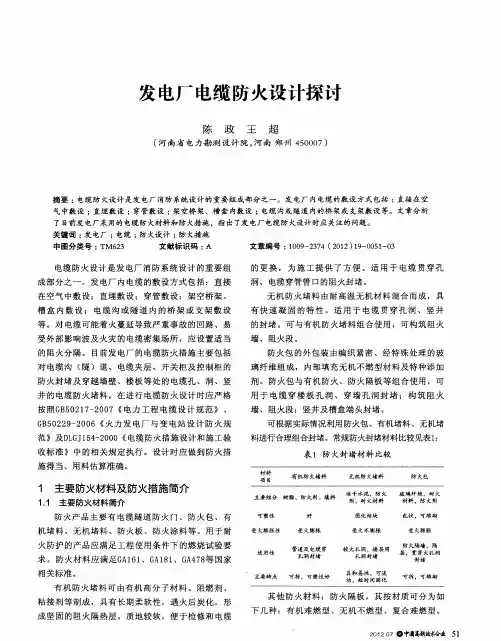

发 电厂 电缆 防火设 计探讨
陈 政 王 超
（ 南省 电力勘 测 设 计 院 ， 南 郑 州 ４ ０ ０ 河 河 ５ ０ ７）
摘要 ： 电缆 防 火设 计是 发 电厂 消防 系统设 计的 重要组 成部 分之 一 。发 电厂 内电缆 的敷 设 方式 包括 ：直接在 空
气中敷设 ； 直埋敷设 ； 穿管敷设 ； 架空桥 架、槽盒内敷设 ； 电缆沟或隧道 内的桥 架或支架敷设等。文章分析
电器、电缆防火安全技术范文
电器、电缆防火安全技术范文电器和电缆是现代社会中不可或缺的设备，但由于其工作原理和运行特性，存在着一定的防火安全隐患。
为了保障电器和电缆的安全运行，减少火灾的发生，需要采取一系列的防火安全技术措施。
本文将就电器和电缆防火安全技术进行探讨，以提高人们对这方面的认识和理解。
一、电器的防火安全技术电器作为现代生活中常见的设备，具有多种的防火安全技术。
首先，电器在设计制造过程中要注重材料的选择和阻燃性能。
使用难燃材料制造外壳和配件，能有效减少火灾的蔓延速度，延长安全疏散时间。
其次，电器内部的线路要合理设置，避免过度负荷和短路等情况的发生。
合理的线路设置能减少电器发热和电流过大导致的火灾隐患。
另外，电器的电源供应和接地装置要符合国家标准和要求，确保电器的正常运行和安全性。
此外，电器还应配备相应的灭火装置，如自动喷水灭火系统或干粉灭火器，能在火灾发生时迅速将火势扑灭，减少火灾的危害程度。
二、电缆的防火安全技术电缆是电力传输和通信的重要设备，其防火安全技术也至关重要。
首先，电缆的绝缘材料要具备较高的阻燃性能，能够抵御外界的高温和火源。
合理选用绝缘材料，能够有效减少火灾的发生和蔓延。
其次，电缆的敷设要规范和合理，避免电缆受到外力挤压和撞击，从而导致导线短路和火灾的发生。
另外，电缆的接头和接地装置要经过合格的检测和接地处理，确保电缆传输电能的安全和稳定。
此外，电缆还应进行定期的维护和检修，及时清理附着在电缆表面的污垢和异物，防止积尘和水分等成为导火索，引发火灾。
总之，电器和电缆的防火安全技术对于保障人们的生命财产安全至关重要。
在使用电器和电缆时，我们应加强对其防火安全性能的认识和了解，采取相应的防火安全措施，确保它们的正常运行和使用。
只有通过不断的技术创新和安全防护措施的完善，才能进一步提高电器和电缆的防火安全性能，为社会稳定和经济发展提供有力的保障。
电缆工程中的防火与防要求
电缆工程中的防火与防要求在现代社会，电力的稳定供应对于各个领域的正常运转至关重要。
而电缆作为电力传输的重要载体，其安全性和可靠性直接关系到电力系统的运行效果。
在电缆工程中，防火与防的要求是确保电缆安全运行的关键因素。
首先，我们来谈谈防火的重要性。
电缆在运行过程中，由于电流的通过会产生一定的热量，如果散热不良或者过载运行，就可能导致电缆温度升高，甚至引发火灾。
一旦发生火灾，不仅会造成电力供应中断，影响生产和生活，还可能会带来严重的人员伤亡和财产损失。
为了有效地防火，在电缆工程中需要采取一系列的措施。
首先是选用合适的电缆类型。
不同类型的电缆具有不同的防火性能，例如矿物绝缘电缆，其具有良好的耐高温和防火性能，适用于对防火要求较高的场所。
其次，要合理规划电缆的敷设路径。
避免电缆与易燃物接触，同时要保证电缆周围有足够的空间进行散热。
在电缆桥架、电缆沟等敷设场所，要设置防火分隔和防火封堵，阻止火势蔓延。
防火涂料和防火包带也是常用的防火措施。
防火涂料可以在电缆表面形成一层隔热层，延缓热量传递，提高电缆的耐火性能。
防火包带则可以对电缆进行包扎，增强其防火能力。
此外，安装火灾报警和灭火设备也是必不可少的。
火灾报警器能够及时发现火灾的发生，为灭火争取时间。
灭火设备如灭火器、消防栓等可以在火灾初期迅速扑灭火源，减少损失。
除了防火，电缆工程中的防要求也不容忽视。
这里的“防”主要包括防水、防潮、防腐蚀等方面。
水分的侵入会对电缆的绝缘性能造成严重影响，导致短路、漏电等故障。
因此，在电缆敷设过程中，要做好防水措施。
例如，在地下敷设时，要选择合适的敷设深度，避免受到地下水的影响。
同时，要对电缆的接头处进行严格的防水处理，使用防水接头和密封材料。
防潮也是非常重要的。
潮湿的环境会使电缆的绝缘材料受潮，降低其绝缘性能。
在电缆沟、电缆井等场所，要设置良好的通风和排水设施，保持环境干燥。
对于长期暴露在潮湿环境中的电缆，可以采用防潮型电缆或者对电缆进行防潮处理。
电器、电缆防火安全技术范文（二篇）
电器、电缆防火安全技术范文电器和电缆是现代社会中不可或缺的设备，但由于其工作原理和运行特性，存在着一定的防火安全隐患。
为了保障电器和电缆的安全运行，减少火灾的发生，需要采取一系列的防火安全技术措施。
本文将就电器和电缆防火安全技术进行探讨，以提高人们对这方面的认识和理解。
一、电器的防火安全技术电器作为现代生活中常见的设备，具有多种的防火安全技术。
首先，电器在设计制造过程中要注重材料的选择和阻燃性能。
使用难燃材料制造外壳和配件，能有效减少火灾的蔓延速度，延长安全疏散时间。
其次，电器内部的线路要合理设置，避免过度负荷和短路等情况的发生。
合理的线路设置能减少电器发热和电流过大导致的火灾隐患。
另外，电器的电源供应和接地装置要符合国家标准和要求，确保电器的正常运行和安全性。
此外，电器还应配备相应的灭火装置，如自动喷水灭火系统或干粉灭火器，能在火灾发生时迅速将火势扑灭，减少火灾的危害程度。
二、电缆的防火安全技术电缆是电力传输和通信的重要设备，其防火安全技术也至关重要。
首先，电缆的绝缘材料要具备较高的阻燃性能，能够抵御外界的高温和火源。
合理选用绝缘材料，能够有效减少火灾的发生和蔓延。
其次，电缆的敷设要规范和合理，避免电缆受到外力挤压和撞击，从而导致导线短路和火灾的发生。
另外，电缆的接头和接地装置要经过合格的检测和接地处理，确保电缆传输电能的安全和稳定。
此外，电缆还应进行定期的维护和检修，及时清理附着在电缆表面的污垢和异物，防止积尘和水分等成为导火索，引发火灾。
总之，电器和电缆的防火安全技术对于保障人们的生命财产安全至关重要。
在使用电器和电缆时，我们应加强对其防火安全性能的认识和了解，采取相应的防火安全措施，确保它们的正常运行和使用。
只有通过不断的技术创新和安全防护措施的完善，才能进一步提高电器和电缆的防火安全性能，为社会稳定和经济发展提供有力的保障。
电器、电缆防火安全技术范文（二）电器和电缆的防火安全是建筑设计和电气工程中非常重要的一部分。
电缆隧道的消防安全
定期巡检制度
01
建立定期巡检制度，对电缆隧道进行全面检查，及时发现和排
除安全隐患。
应急预案制定
02
制定完善的应急预案，明确各级管理人员和员工的职责，确保
火灾发生时能够迅速响应。
安全培训与演练
定期开展安全培训和演练，提高员工的安全意识和应急处置能
力。
安全意识提高
宣传教育
通过各种渠道宣传电缆隧道消防安全知识，提高员工和社会公众 对电缆隧道火灾危害的认识。
电缆隧道的消防安全
汇报人：可编辑 2024-01-06
目 录
• 电缆隧道概述 • 电缆隧道的消防安全问题 • 电缆隧道的消防安全措施 • 电缆隧道消防安全的监管与维护 • 电缆隧道消防安全的未来发展
01
电缆隧道概述
电缆隧道定义
• 电缆隧道：指用于容纳电缆线路的地下通道，通常由混凝 土或砖石等材料建成。
持续改进。
定期检查与维护
制定详细的电缆隧道消防安全检查与维护计划，定期对电缆隧道内的消防设施进行 检查、测试和维护，确保设施的正常运行。
对电缆隧道的结构、通风、排水等系统进行定期检查和维护，确保其正常运行，防 止因设施故障导致火灾事故的发生。
对电缆隧道内的易燃易爆物品进行严格管理，定期进行清理和检查，防止物品积聚 引发火灾事故。
04
电缆隧道消防安全的监管与维护
监管制度
制定严格的电缆隧道消防安全监 管制度，明确各级职责和权限，
确保监管工作的有效实施。
建立电缆隧道消防安全信息管理 系统，实时监测电缆隧道内的消 防安全状况，及时发现和处理安
全隐患。
定期对电缆隧道消防安全工作进 行检查和评估，及时发现问题并 进行整改，确保消防安全工作的
电气线路的消防安全设计与施工
故障排除
在确保安全的前提下，对故障进 行排查和处理，尽快恢复电气线 路的正常运行。
常见故障与排除方法
01
短路故障
检查短路点附近的绝缘层是否破损或老化，如发现破损或老化应立即更
换。同时检查线路连接是否牢固，如发现松动应及时紧固。
02 03
漏电故障
检查线路的绝缘层是否破损或老化，如发现破损或老化应立即更换。同 时检查线路连接是否牢固，如发现松动应及时紧固。此外，还需检查电 器设备的接地是否良好。
安全第一
科学合理
电气线路消防安全应遵循科学合理的 原则，根据实际情况采取适当的措施 。
电气线路消防安全应始终把安全放在 第一位，确保人员和财产的安全。
02
电气线路消防安全 设计
防火与阻燃设计
总结词
防火与阻燃设计是电气线路消防安全设计的核心，旨在防止线路过热和火灾蔓 延。
详细描述
在设计和施工过程中，应选择具有阻燃性能的电线电缆，并确保线路布局合理 ，避免过载和接触高温物体。同时，应设置适当的防火分隔和防火墙，以阻止 火势蔓延。
电气线路消防安全 的检测与评估
检测方法与设备
1 2
红外线检测法
通过红外线探测设备检测线路的异常发热点，判 断是否存在过载或接触不良等隐患。
超声波检测法
利用超声波检测设备检测线路内部的裂纹、气泡 等缺陷，确保线路的完整性和可靠性。
3
短路测试法
通过模拟短路情况，检测线路的短路保护装置是 否正常工作，确保在短路发生时能够及时切断电 源。
3
电气线路施工中的 消防安全
施工前的准备与检查
制定详细的施工计划
01
在施工前，应制定详细的施工计划，明确施工步骤和安全措施
电缆隧道的消防安全
企业自律
企业应加强自律，严格 遵守消防安全法律法规 ，完善内部管理制度， 提高员工安全意识。
社会监督
鼓励社会各界参与电缆 隧道消防安全的监督工 作，通过媒体、网络等 渠道加强宣传教育，提 高公众安全意识。
THANKS
感谢观看
02 加强消防设施的日常维护和检测，确保其 正常运转。
03
定期进行消防安全检查，及时发现和消除 火灾隐患。
04
加强员工的消防安全培训和教育，提高员 工的全措施
防火分隔措施
防火墙
在电缆隧道与其他区域之间设置 耐火极限高的防火墙，以阻隔火
势蔓延。
防火门
封闭性
电缆隧道处于地下，通常只有有限的 人孔入口，通风排气条件差，一旦发 生火灾，浓烟和高温不易散去。
空间狭小
电缆易燃
电缆是一种可燃材料，一旦发生火灾 ，火势蔓延迅速，产生大量有毒烟雾 和高温。
电缆隧道内部空间狭小，给人员疏散 和灭火工作带来困难。
电缆隧道的重要性
保障电力供应
电缆隧道是城市供电系统的重要 组成部分，对于保障电力供应的 稳定性和可靠性至关重要。
以确保电缆隧道的消防安全。
消防安全标准解读
电缆隧道应设置独立的消防通 道，确保人员疏散和救援。
电缆隧道应配置自动报警系统 、灭火系统和排烟系统等消防 设施，并定期进行维护和检测 。
电缆隧道内的电气设备应符合 防爆、防水、防尘等要求，以 降低火灾风险。
消防安全标准的实施
01 建立完善的消防安全管理制度，明确各级 人员的消防安全责任。
06
电缆隧道消防安全的未来展望
新技术应用
1 2
智能监控系统
利用物联网、大数据和人工智能技术，实时监测 电缆隧道内的温度、烟雾、火源等，提高预警和 响应速度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
谈谈电厂电缆廊道的消防安全设计
概述 电缆廊道布设的光缆、动力电缆、控制电缆是电厂维持正常运
行的重要组成部分，电缆的易燃性、着火时的串延性，使电缆的防火
工作受到了电厂的高度重视。对于水电厂来说，电缆火灾事故还严重
危及着大坝及航运设施的安全运行。鉴于电缆着火后果的严重性，有
必要对电缆高度集中的电缆廊道的消防安全措施作深入的分析。 1
电缆火灾原因分析 通过对历史上多次事故分析发现，引起电缆火灾发
生的主要原因有如下种情况：
①动力电缆中间接头制作质量不良、压接头不紧、接触电阻过大，长
期运行造成的电缆头过热烧穿绝缘。电缆中间接头的压接质量好坏，
只能在运行中发现，运行时间越长越容易发生过热烧穿事故。
②接地故障电流引起火灾。据测，仅0.5a的电流的电弧温度可达2000℃
以上，足以引燃所有可燃物。
③长期超负荷运行、受潮和受热等，绝缘层会被损坏，发生短路等引
起电缆火灾 除了因用电设备短路且保护拒动引起的电缆的火灾外，电
缆由于上述原因产生火灾的发展速度比较缓慢、时间较长，完全可以
通过电缆感温探测系统及时发现事故隐患，防止并杜绝火灾事故的发
生。 2 感温探测器的设计选型 物质的燃烧过程通常可分为早期阶段、
阴燃阶段、火焰放热阶段及衰减阶段等。在早期阶段，由于物资燃烧
开始的预热和气化作用，主要产生燃烧气体和不可见的气溶胶粒子，
没有可见的烟雾和火焰，热量也很少。在此阶段，火情仅局限于火源
所在部位的一个很小的有限范围内，探测火情早期报警就应从此阶段
开始进行。点型感温探测器只能对警戒范围中某一点周围的温度进行
控制，而线型感温探测器则可以对警戒范围中某一线路周围温度进行
探测，所以，选择一种适宜的线型感温探测器对电缆的温度进行监测
是至关重要的。
dst光纤温度传感系统的优点侧重于很重要的超长距离、高压大功率
动力电缆的温度实时监测。其缺点是设备价格高，运行成本高，系统
维护复杂。ftld测温预警系统，它是利用热电效应，连续自动产生与其
长度范围内最高温度点温度相对应的毫伏信号。其优点是在环境温度
为-40℃—+68℃时，不仅能让用户测定温度异变的幅度和速率，而且能
让他们确定温度异变的地点。在火灾尚未发生前即时进行精确的温度
预报，进一步提高了火灾探测报警系统的可靠性，使用户的消防联动
系统具有充分的时间采取相应的措施，避免火灾的发生。体系了以预
防为主的科学的消防理念。对于线型感温探测系统，目前比较常用的
是sl-d600同轴缆式模拟量线型感温探测器。它是利用屏蔽层与内导体
之间的绝缘层的负温度特性进行测温的。常温下的电阻值将远大于异
常温度下的温度值，随着温度的上升，电阻值随之下降，绝缘层的负
温度特征表现为一个对数函数。这种线型感温探测系统的优点是可实
现对回路感温电缆的短路、断路故障的监视，由于采用同轴缆式结构，
其抗干扰性和稳定性最好。另外，这种线型感温探测系统具有现场总
线，继电器无源触点、4－20ma等多种输出方式，可以灵活方便地选
配任意厂家的报警控制器或温度监控系统。在对报警控制器进行报警
温度设定时，一般要求报警温度比环境温度高25℃～30℃为宜，而电
缆廊道的温度一般不超过40℃。从上表可知，当设定报警温度低于70℃
时，就不在这种线型感温探测系统的温度测量范围。
由此可见，ftld测温预警系统在环境温度下即可对探测区域早期的火
灾信号进行预测，完全符合 “预防为主，防消结合”的消防工作指导方
针，应该是电缆廊道温度探测器的最佳选择。 3 灭火系统的性能比较
及应用选择 目前，以水为介质的灭火系统和以气体为介质的灭火系统
被广泛应用在各种灭火场合。
细水雾灭火系统综合了水喷淋系统、七氟炳烷系统和ig-541系统以及
二氧化碳灭火系统诸多方面的优点。虽然它对扑救a类火灾受到一定
的限制，但从其对人、对环境的保护和对资源利用的角度来说，水细
雾灭火系统应该是其他灭火系统无法比拟的。电缆廊道一般在建筑物
的内部或在建筑物的地下深处，它在空间有一定的密闭性，排水系统
及通风系统不畅，并且电缆火灾时将产生大量的烟雾。从电缆廊道的
这些特点来看，选择细水雾灭火系统进行灭火时，除了具备冷却、窒
息、辐射热阻隔和燃烧物浸湿作用等高可靠的灭火性能外，其突出的
除烟性能和用水量很小的特点避免了电缆廊道通风系统及排水系统不
畅的缺点。 4 消防联动设备及控制要求 消防联动设备是火灾自动报
警控制系统的执行部件，其功能是在火灾自动报警系统探测到火情后，
根据预先编制的联动逻辑关系，自动启动相关设备动作。消防联动设
备同时也应具备手动启动功能。
根据gb50116-98《火灾自动报警系统设计规范》及sdj278《水利水电
工程设计防火规范》的防火灭火要求，电缆廊道应具备以下全部或部
分消防联动设备：
①自动灭火系统的控制装置。火灾自动报警系统确认火灾后进行灭火；
②备用水源的控制装置。火灾自动报警系统确认火灾并启动细水雾灭
火系统或水喷雾灭火系统后，如果水压下降到一定值时，自动投入备
用水源。
③防火门的控制装置。火灾自动报警系统确认火灾后，关闭防火门，
防止火灾蔓延；
④防烟排烟通风设备的控制装置。电缆廊道因其在建筑物的内部或在
建筑物的地下深处，空气湿度大，通风系统一般处于间歇工作状态，
火灾自动报警系统探测到火灾后，自动停止通风设备。当灭火系统启
动20分钟后，应能启动通风设备排烟。
⑤非消防电源控制装置。宜根据火警信号自动或远方手动切断有关部
位的非消防电源。避免火灾扩大化；
⑥火灾应急照明和安全疏散指示灯控制装置。火灾确认后应自动接通
应急照明灯和疏散标志灯。对于没有设置控制装置而使其常亮的，宜
接在消防配电线路上。
⑦火灾应急广播系统与火灾警报装置。火灾自动报警系统确认火灾后
应启动火灾应急广播系统及火灾警报装置通知人员安全转移。 5 电
缆廊道消防设计容易忽视的问题 目前，电缆廊道的消防安全设计，在
感温探测器的设计选型及灭火系统的应用选择上来看是的比较合理的，
对消防联动设备中的自动灭火系统的控制装置、防烟排烟通风设备的
控制装置、火灾应急照明和安全疏散指示灯也是比较重视的。但对照
《火灾自动报警系统设计规范》的要求，仍然有许多地方值得引起注
意。 1）、容易忽视的问题主要体现在以下方面：
①电缆廊道各防火分区的联动控制箱布置在本防火分区内。当电缆廊
道发生火灾自动启动分区联动控制设备喷水后，可能会因控制箱进水
而使灭火系统停止运行。或者当联动控制箱没有自动启动时，因分区
火灾而无法进入火灾现场手动启动灭火设备。
②电缆廊道无消防广播或声光报警装置。在进行电缆廊道的消防安全
设计时，因考虑到廊道里很少有人工作，所以有相当部分的电缆廊道
没有设计消防广播或声光报警装置。《火灾自动报警系统设计规范》虽
然没有关于对电缆廊道设置火灾应急广播的要求，但在第5.5.2条明确
规定“每个防火分区至少应设一个火灾警报装置”。
③电缆廊道无消防电话网络。由于电厂设有生产调度电话并且移动电
话的应用又相当普及，很多单位不再设消防专用电话。这样电缆廊道
既没有设置移动通讯用的泄漏电缆或天线，又没有设置调度电话，防
火分区就没有通讯设备可用。不仅给消防通讯指挥带来困难，而且也
不方便消防联动设备的试验及调试。
④火灾自动报警系统的传输线路一般都采用了穿金属管或封闭式线
槽的保护方式布线。但相当多的电缆廊道的火灾应急照明和安全疏散
指示灯电缆没有穿金属管或金属线槽保护安装。 ⑤《火灾自动报警
系统设计规范》第5.3.2条规定：“消防水泵、防烟和排烟风机的控制
设备当采用总线编码模块控制时，还应在消防控制室设置手动直接控
制装置”。事实上，由于火灾自动报警系统庞大而复杂，许多采用总线
编码模块控制的火灾自动报警系统并没有在消防控制室设置手动直接
控制装置。这样，当由于火灾或其他原因损坏总线时就不能及时的通
过其他方式启动相应的消防联动设备。 2）、解决方案
①将电缆廊道各防火分区的联动控制箱交叉布置在相邻防火分区内，
可避免联动控制设备喷水后，造成控制箱进水而使灭火系统停止运行
的弊端。如果条件永许，则应将各防火分区的联动控制箱布置在电缆
廊道外附近的地方。
②根据《火灾自动报警系统设计规范》第5.5.2条的规定，在每个防
火分区增设一个火灾警报装置。
③联系移动通讯公司，在电缆廊道中安装泄漏电缆或天线。利用日益
普及的移动电话，完成消防专用电话的功能。
④将电缆廊道里的火灾应急照明和安全疏散指示灯的电缆，安装在金
属管或金属线槽中。
⑤为做到经济合理，可对比较重要的消防联动设备，如水消防灭火
