汽车油水分离器工作原理,故障现象

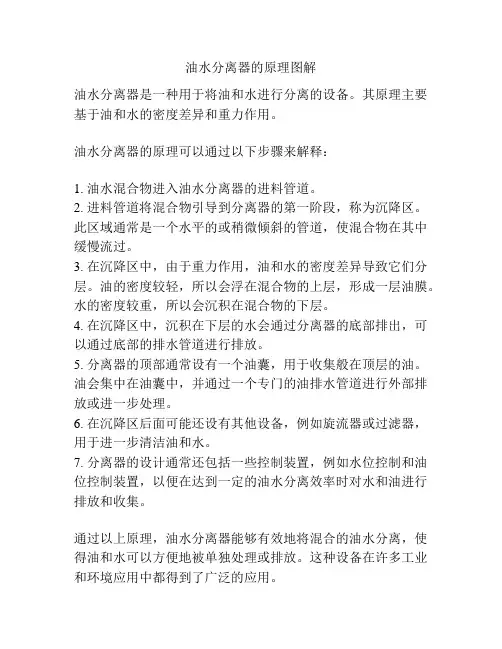

油水分离器的原理图解
油水分离器的原理图解
油水分离器是一种用于将油和水进行分离的设备。
其原理主要基于油和水的密度差异和重力作用。
油水分离器的原理可以通过以下步骤来解释：
1. 油水混合物进入油水分离器的进料管道。
2. 进料管道将混合物引导到分离器的第一阶段，称为沉降区。
此区域通常是一个水平的或稍微倾斜的管道，使混合物在其中缓慢流过。
3. 在沉降区中，由于重力作用，油和水的密度差异导致它们分层。
油的密度较轻，所以会浮在混合物的上层，形成一层油膜。
水的密度较重，所以会沉积在混合物的下层。
4. 在沉降区中，沉积在下层的水会通过分离器的底部排出，可以通过底部的排水管道进行排放。
5. 分离器的顶部通常设有一个油囊，用于收集般在顶层的油。
油会集中在油囊中，并通过一个专门的油排水管道进行外部排放或进一步处理。
6. 在沉降区后面可能还设有其他设备，例如旋流器或过滤器，用于进一步清洁油和水。
7. 分离器的设计通常还包括一些控制装置，例如水位控制和油位控制装置，以便在达到一定的油水分离效率时对水和油进行排放和收集。
通过以上原理，油水分离器能够有效地将混合的油水分离，使得油和水可以方便地被单独处理或排放。
这种设备在许多工业和环境应用中都得到了广泛的应用。
油水分离器的原理图解
油水分离器的原理图解油水分离器是一种用于分离油水混合物的设备，广泛应用于工业生产和环境保护等领域。
它可以有效地将油水混合物分离成纯净的油和清洁的水。
本文将通过图解的方式介绍油水分离器的原理和工作过程。
1. 油水分离器的基本原理油水分离器的基本原理是利用油和水的密度差异来分离它们。
由于油的密度较小，所以在油水混合物中，油会浮在水面上。
而水的密度较大，会沉入底部。
因此，通过合理设计油水分离器的结构，可以实现有效的分离。
2. 油水分离器的结构油水分离器通常由入口管道、分离室、出口管道和排放口等组成。
入口管道用于将油水混合物引入分离室，分离室内的结构设计通常采用重力分离或离心分离的原理来实现油水的分离。
出口管道则用于收集分离后的油和清洁的水，而排放口则用于排放废水。
3. 重力分离原理的油水分离器重力分离原理的油水分离器是最常见的一种类型。
其基本原理是利用油水混合物在分离室内的停留时间来实现油水的分离。
当油水混合物进入分离室后，由于体积的差异和油和水的密度差异，会发生分层现象。
油漂浮在水面上，而清洁的水则沉入底部，通过出口管道分别收集。
4. 离心分离原理的油水分离器离心分离原理的油水分离器是利用离心力来实现油水分离的。
当油水混合物进入分离室后，油水混合物会被送入高速旋转的分离室。
由于离心力的作用，油和水会被强制分离。
油会聚集在分离室的外侧，而水则沉入分离室的底部。
清洁的水通过出口管道排出，而油则通过另外的管道收集。
5. 油水分离器的应用范围油水分离器广泛应用于各个行业和领域，包括工业生产、机械加工、纺织、造纸、石油化工等。
在这些行业中，油水分离器的主要作用是将生产过程中产生的废水中的油分离出来，以达到环境污染控制和资源回收利用的目的。
6. 油水分离器的优势和不足油水分离器具有简单、高效的优点，可以快速将油水混合物分离成油和水。
同时，它也具有一定的不足之处。
首先，油水分离器的分离效果受到进入分离器的油水混合物品质的影响。
油水分离器原理
[键入文字]
志诚动力科技（杭州）有限公司 杨遇草

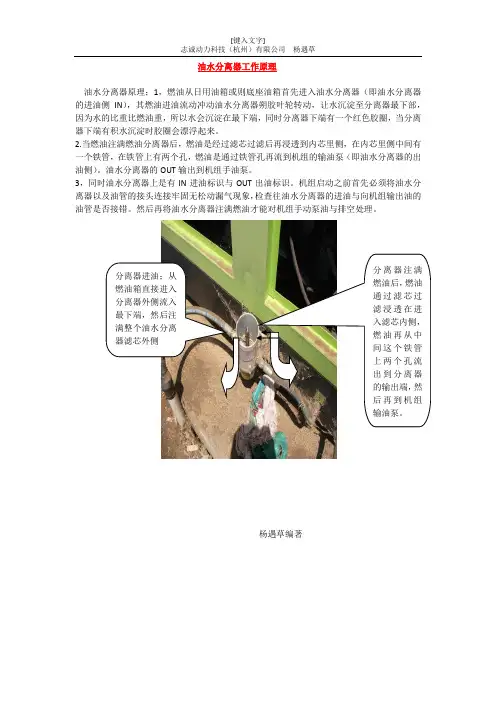

油水分离器工作原理
油水分离器原理；1，燃油从日用油箱或则底座油箱首先进入油水分离器（即油水分离器的进油侧IN ），其燃油进油流动冲动油水分离器朔胶叶轮转动，让水沉淀至分离器最下部，因为水的比重比燃油重，所以水会沉淀在最下端，同时分离器下端有一个红色胶圈，当分离器下端有积水沉淀时胶圈会漂浮起来。
2.当燃油注满燃油分离器后，燃油是经过滤芯过滤后再浸透到内芯里侧，在内芯里侧中间有一个铁管，在铁管上有两个孔，燃油是通过铁管孔再流到机组的输油泵（即油水分离器的出油侧）。
油水分离器的OUT 输出到机组手油泵。
3，同时油水分离器上是有IN 进油标识与OUT 出油标识。
机组启动之前首先必须将油水分离器以及油管的接头连接牢固无松动漏气现象，检查往油水分离器的进油与向机组输出油的油管是否接错。
然后再将油水分离器注满燃油才能对机组手动泵油与排空处理。
杨遇草编著
分离器进油；从燃油箱直接进入分离器外侧流入最下端，然后注满整个油水分离器滤芯外侧
分离器注满燃油后，燃油通过滤芯过滤浸透在进入滤芯内侧，燃油再从中间这个铁管上两个孔流出到分离器的输出端，然后再到机组输油泵。
发动机油水分离器工作原理和作用
发动机油水分离器工作原理和作用发动机油水分离器（Engine Oil Water Separator）是一种用于发动机冷却系统的装置，它的主要作用是分离发动机冷却液中的油和水，以保持冷却液的清洁和工作效率。
下面将详细介绍发动机油水分离器的工作原理和作用。
工作原理：发动机冷却系统是通过水泵将冷却液循环供给到发动机中，以吸收并带走发动机产生的热量。
在发动机工作过程中，由于活塞与气缸之间的摩擦、油封的磨损等原因，会产生一定量的油渗漏到冷却液中。
这些油污染物会聚集在冷却液中，形成混浊的液体，如果不及时处理，会对冷却系统造成不利影响。
发动机油水分离器通过一系列的过滤装置和分离器来实现对油和水的分离。
其主要工作原理如下：1.过滤：首先，冷却液会通过一个粗滤网，从中过滤掉较大的杂质，如颗粒、纤维和固体微粒等。
2.冷却液和油的分离：接下来，冷却液会进入分离器，分离器内部包含一系列层次分明的滤芯和分离介质。
这些滤芯和分离介质的材料通常是高效的纤维材料或特殊的滤膜，能够有效将油和水分离开来。
在分离器中，冷却液通过滤芯时，油滴会被滤芯上的纤维吸附，并逐渐聚集成较大的颗粒，最终形成油水分离。
分离器中也会有一些装置，如油管和出油口等，用于将分离的油收集起来。
而清洁的冷却液会通过分离器的孔隙，重新流回发动机冷却系统中循环使用。
3.油的排出：当分离器中的油收集到一定量时，可以通过一些阀门或排油口将油排出。
一般情况下，分离出的油会经过进一步的处理，如沉淀、过滤等，最终回收利用或进行处理。
作用：发动机油水分离器在发动机冷却系统中起到了重要的作用，具体表现如下：1.保持冷却液的清洁：油渗漏会导致冷却液的变质，形成混浊的液体。
通过油水分离器，可以有效地将油颗粒和污染物从冷却液中分离出来，使冷却液保持清洁。
2.提高冷却液的工作效率：冷却液在发动机冷却系统中的主要作用是散热。
如果冷却液中存在大量的油渣和污染物，会降低冷却效果，导致发动机过热，甚至损坏。
柴油油水分离器工作原理
柴油油水分离器工作原理
柴油油水分离器是一种用于将柴油中的水分与油分离的设备，其工作原理如下：
1. 首先，将含有柴油和水的混合液进入油水分离器。
混合液进入分离器后，由于柴油和水的密度不同，它们会出现分层的现象，即柴油浮在水的上方。
2. 接下来，利用分离器内的重力作用或者通过机械设备，将上层的柴油逐渐排出分离器，从而实现油水的分离。
3. 同时，由于水的密度较大，水会沉积在分离器的底部。
在分离器的底部，通常会设置一个排水口，将底部的水排出。
4. 分离过程中，还可以根据需要设置一些辅助装置，如油水分离滤芯，用于过滤悬浮物或杂质，以防止它们进入柴油油路系统。
总而言之，柴油油水分离器通过利用柴油和水之间的密度差异，将混合液中的柴油和水分离开来，使得柴油可以继续用于燃烧或其他用途。
这种分离器能够有效地去除柴油中的水分，提高柴油的质量和可靠性。
货车柴油油水分离器的工作原理

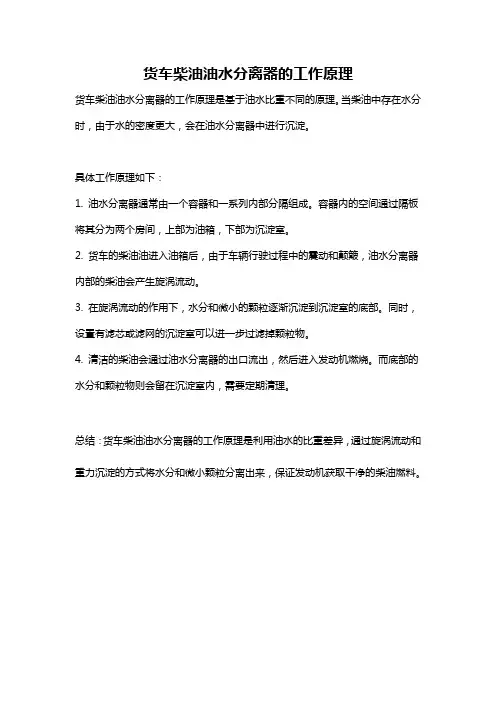

货车柴油油水分离器的工作原理
货车柴油油水分离器的工作原理是基于油水比重不同的原理。
当柴油中存在水分时，由于水的密度更大，会在油水分离器中进行沉淀。
具体工作原理如下：
1. 油水分离器通常由一个容器和一系列内部分隔组成。
容器内的空间通过隔板将其分为两个房间，上部为油箱，下部为沉淀室。
2. 货车的柴油油进入油箱后，由于车辆行驶过程中的震动和颠簸，油水分离器内部的柴油会产生旋涡流动。
3. 在旋涡流动的作用下，水分和微小的颗粒逐渐沉淀到沉淀室的底部。
同时，设置有滤芯或滤网的沉淀室可以进一步过滤掉颗粒物。
4. 清洁的柴油会通过油水分离器的出口流出，然后进入发动机燃烧。
而底部的水分和颗粒物则会留在沉淀室内，需要定期清理。
总结：货车柴油油水分离器的工作原理是利用油水的比重差异，通过旋涡流动和重力沉淀的方式将水分和微小颗粒分离出来，保证发动机获取干净的柴油燃料。
油气分离器的故障分析及预防、解决方案
但是，一个月前，准备出发到xx，不经意地检查了一下机油（因为是大众的车，所以以前机油检查的非常勤快，但是从来没有少过机油，所以放松了警惕），机油尺竟然到最下限了! 第一反应就是去看看小灰的菊花——晕死，好比吃了好几包xx利xx.........看来xx的是真的大众啥情况？早就听说过老万的故事，马上从头到尾把老万的帖子仔仔细细的读了一遍，原来罪魁祸首是缸盖顶部这个“油气分离器”，红框部分：问了几个玩大众的高手，情况大概是这样的：1，大众的车，包括进口大众，EA888系列发动机（二代）的“油气分离器”的性能不是很稳定，可靠性有些欠缺；2，当油气分离器失效，分离效果不好的时候，或者发动机内部压力（曲柄箱内部机油蒸汽压力）过高的时候，机油蒸汽会溢出，进入发动机，参与燃烧，造成烧机油。
仔细的研究了一下图纸和说明书，在这里把我自己对”烧机油“的分析和理解，给大家分享一下，希望对大家有帮助，在大众改进设计或者使用更优良的油气分离器之前，尽量避免EA888烧机油，如有纰漏错误，希望高手指点更正。
故障现象——我们先来说一下因为这个油气分离器失效而造成烧机油的故障现象（借用老万的图片）：1，涡轮增压器进气口管箍处有油迹，肉眼直观就可以看出来，非常容易检查，我这里叫做 A 漏油点：2，油气分离器与进气歧管的连接管内有机油，需要拔下图中红圈的管子查看，这里叫做 B下面我们再来谈谈，出现A，B两个漏油点的原因及过程。
首相我们来看大众二代EA888发动机的进气原理图：上图中的文字说明简单的叙述了一下油气分离器发生故障或功能下降后，机油蒸汽的流向。
最终机油蒸汽都是参与燃烧，被消耗掉了，即所谓的烧机油，而不是所谓的活塞环漏油等等....参照上图，简单说一下油气分离器的工作原理，方便大家更好的理解接下来的故障分析：1，油气分离器安装于缸盖顶端，进口与发动机曲柄箱联通；2，一定压力的油气经过油气分离器后，分离出来的机油回到发动机油底壳；3，净化后的气体（允许含有极少量机油蒸汽）通过B处的连接管进入进气歧管，参与燃烧；4，如果遇到过高的油气压力，油气分离器内部有一个接通A连接管的单向阀，为了保护发动机，这个单向阀会开启泄压，起到安全阀的作用，当然同时也会让含有大量机油的气体进入涡轮增压器进气端，造成机油的异常消耗。
油水分离器工作原理
油水分离器工作原理
油水分离器工作原理是通过物质的密度差异来实现的。
在油水混合液进入分离器后，由于油和水的密度不同，油会浮在水的上方形成上层，水则沉淀在下层。
分离器内部设有一系列的板块或隔板，可以形成多个通道。
当混合液通过这些通道时，油水会因为密度的差别而分开。
在油水分离过程中，还可以通过引入一定的流速和风力来增强分离效果。
流速的增加可以增大分离器内部的离心力，使油水更好地分离。
而风力则可以帮助将分离后的油和水进一步分离，因为风力可以通过吹拂作用将油的颗粒聚集起来，使其更容易上浮。
此外，分离器还可以根据特定的要求设计成不同的形式，例如圆筒形、圆锥形等，以适应不同工况和处理需求。
通过调整分离器的结构和操作参数，可以达到更高效的油水分离效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车油水分离器工作原理,故障现象汽车油水分离器的工作原理是通过物理分离的方式将混合的汽油和水分离开，使得汽车的燃油系统中只有纯净的汽油进入发动机进行燃烧。
其结构包括入口管、出口管、水口和汽油口。
汽油和水通过入口管进入油水分离器，由于汽油比水密度大，所以汽油沉淀在底部，水则漂浮在汽油上方。
此时，汽油口在底部，水口在顶部，分别将汽油和水导出，达到分离的目的。
故障现象包括：
1.出现汽车漏油现象，可能是由于油水分离器的密封性出现问题导致汽油泄漏；
2.发动机功率下降，可能是由于油水分离器未能有效过滤掉混杂的水分，导致混合汽油进入发动机，降低了燃油的效率，从而导致动力下降；
3.发动机燃烧不充分，可能是由于油水分离器未能有效过滤掉混杂的水分，导致混合汽油进入发动机，降低了燃油的效率，从而导致燃烧不充分，产生黑烟等问题。
