串联电阻值和并联电阻值
电阻的串联与并联规律
电阻的串联与并联规律电阻是电路中常见的元件之一，它可以用来控制电路中的电流和电压。
在电路中，电阻可以通过串联和并联的方式连接在一起。
本文将探讨电阻的串联和并联规律，并介绍它们在电路中的应用。
一、串联电阻规律串联电阻是指将多个电阻依次连接在一起，形成一个闭合的电路。
在串联电路中，电流会依次通过每个电阻，因此对于串联电阻的总电阻，可以使用欧姆定律来计算。
根据欧姆定律，电阻与电流和电压之间存在线性关系，即电阻R等于电压U与电流I之比，即R=U/I。
当电流通过串联电阻时，总电压分为各个电阻上的电压之和，即U=U1+U2+...+Un，根据欧姆定律，可以推导出串联电阻的总电阻Rt等于各个电阻之和，即Rt=R1+R2+...+Rn。
例如，有三个电阻分别为R1，R2，R3，它们依次串联在一起。
电流I从电源进入串联电路，然后依次经过R1，R2，R3。
根据串联电阻的规律，我们可以得出总电阻Rt等于R1+R2+R3。
串联电阻的特点是电流在各个电阻上是相等的，而电压则分担在每个电阻上。
这意味着电流通过串联电路时，阻值较大的电阻会阻碍电流的流动，因此整个电路的总电阻会增加。
二、并联电阻规律并联电阻是指将多个电阻同时连接在电路中，其共同点是两端的电势相同。
在并联电路中，电流会被分到各个电阻上，因此对于并联电阻的总电阻，可以使用欧姆定律来计算。
根据欧姆定律，电阻与电流和电压之间存在线性关系，即电阻R等于电压U与电流I之比，即R=U/I。
当电流通过并联电阻时，总电流等于各个电阻上的电流之和，即I=I1+I2+...+In，根据欧姆定律，我们可以推导出并联电阻的总电阻Rt等于各个电阻电阻值的倒数之和的倒数，即1/Rt=1/R1+1/R2+...+1/Rn。
例如，有三个电阻分别为R1，R2，R3，它们并联在一起。
电压U施加在并联电路上，然后通过R1，R2，R3并返回电源。
根据并联电阻的规律，我们可以得出总电阻Rt等于1/(1/R1+1/R2+1/R3)。
串联、并联电路电阻的性质
A．电流强度较大 B．电流强度较小C．电压较大 D．电压较小
4．下面四对并联电阻，总电阻最小的是（ ）
A．两个4ΩB．一个4Ω，一个6ΩC．一个1Ω，一个8Ω D．一个2Ω，一个7Ω
5．今有三个电阻，它们的电阻值分别是a欧、b欧、c欧，其中a>b>c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是电阻均为R0时R=
（3）把几个电阻并联起来，相当于，其等效电阻一定比任何一个串联电阻。
（4）把几个电阻并联起来，若其中一个电阻增大（或减小），则总电阻随之。
2、在并联电路中各支路中的电流与其电阻成反比。
表达式: =
推 导：根据并联电路电压的特点和欧姆定律可推导：
（2）当n个电阻均为R0时R=
（3）把几个电阻串联起来，相当于，其等效电阻一定比任何一个串联电阻。
（4）把几个电阻串联起来，若其中一个电阻增大（或减小），则总电阻随之。
2、在串联电路中各分电阻两端的电压与其电阻的阻值成正比。
表达式: =
推 导：根据串联电路电流的特点和欧姆定律可推导：
I=I1=I2=I3=…=In
I=U/R
根据 、 式写出推导过程：
二、并联电路电阻的性质：
1、并联电路的总电阻的倒数等于各支路电阻倒数之和。
表达式： = + + +…=
推 导：根据串联电路电压和电流的特点和欧姆定律可推导：
I=I1+I2+I3+…+ In
U=U1=U2=U3=…= Un
I=U/R
根据 、 、 式写出推导过程：
理 解：
A．c<R<b B．b<R<aC．R可能等于b D．R<c
(完整版)电阻的串联和并联
电阻的串联和并联知识点一:；:电阻的串联有以下几个特点：(指R1、R2串联，串得越多，总电阻越大)①电流：I=I1=I2(串联电路中各处的电流相等)②电压：U=U1+U2(串联电路中总电压等于各部分电路电压之和)③电阻：R=R1+R2(串联电路中总电阻等于各串联电阻之和)；如果n个等值电阻（R）串联,则有R总=nR注：总电阻比任何一个分电阻都大，其原因是电阻串联相当于增加了导体的长度；④分压作用：U1/U2=R1/R2（阻值越大的电阻分得电压越多，反之分得电压越少）⑤比例关系：电流：I1∶I2=1∶1例题：电阻为12Ω的电铃正常工作时的电压为6 V，若把它接在8 V的电路上，需要给它串联一个多大的电阻?(要求画出电路图，在图上标出有关物理量)例题：把电阻R1=20Ω与电阻R2=15Ω串联起来接入电路中，流过R1、R2的电流之比是__________，R1、R2两端的电压之比是_____________。
例题：如图所示，电源电压为10V，闭合开关S后，电流表、电压表的示数分别为O.5A和6V。
求：(1)通过R1的电流I1是多少?(2)马平同学在求R2的电阻值时，解题过程如下：根据欧姆定律：R2=U/I=6V/0.5A=12Ω请你指出马平同学在解题过程中存在的错误，并写出正确的解题过程。
练习1．电阻R1和R2串联后接在电压为6 V的电源上，电阻R1=2Ω，R2=4Ω，求：(1)总电阻． (2)R1两端的电压．(要求画出电路图，在图上标出有关物理量)2．如图所示的电路中，若电源电压保持6 V不变，电阻R1=10Ω，滑动变阻器R2的变化范围是O～20Ω．求：(1)欲使电压表的示数为4 V，则此时电流表的示数为多大?滑动变阻器连入电路的电阻是多大?(2)当滑动变阻器连人电路的电阻为20Ω时，电流表、电压表的示数分别是多大?3．把电阻R1=5Ω与电阻R2=15Ω串联起来接入电路中，流过R1、R2的电流之比是__________，R1、R2两端的电压之比是___________________。
电路中的串联与并联电阻的计算方法与应用
电路中的串联与并联电阻的计算方法与应用电路是电子设备中最基本的组成部分之一，而电阻则是电路中最常见的元件之一。
在电路中，电阻的串联和并联是常见的电路连接方式。
本文将介绍电路中的串联和并联电阻的计算方法以及它们的应用。
一、串联电阻的计算方法与应用串联电阻指的是将多个电阻依次连接在一起，电流依次通过每个电阻。
在串联电路中，总电阻等于各个电阻之和。
计算串联电阻的方法如下：假设电路中有n个串联电阻，分别为R1、R2、R3...Rn，则总电阻Rt为：Rt = R1 + R2 + R3 + ... + Rn串联电阻的应用非常广泛。
例如，在家庭用电中，电路板上的电线通常是串联连接的，这样可以确保电流依次通过每个电器，保证电器正常工作。
此外，在电子设备中，电路板上的电阻也常常采用串联连接的方式，以达到所需的电阻值。
二、并联电阻的计算方法与应用并联电阻指的是将多个电阻同时连接在一起，电流在各个电阻之间分流。
在并联电路中，总电阻的倒数等于各个电阻倒数之和的倒数。
计算并联电阻的方法如下：假设电路中有n个并联电阻，分别为R1、R2、R3...Rn，则总电阻Rt为：1/Rt = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn并联电阻的应用也非常广泛。
例如，在家庭用电中，多个电器通常是并联连接的，这样可以确保每个电器都能获得所需的电流，避免因为电流不足而导致电器无法正常工作。
此外，在电子设备中，为了达到所需的电阻值，也常常采用并联连接的方式。
三、串联与并联电阻的混合应用在实际的电路中，串联和并联电阻的组合应用非常常见。
例如，当需要调节电路的电阻值时，可以将多个串联或并联电阻组合使用。
另外，串并联电阻的组合也常用于电路的分压和分流。
例如，在电子设备中，为了将高电压降低到合适的电压范围，可以使用串联电阻来实现分压。
而为了将大电流分流到各个电器上，可以使用并联电阻来实现分流。
总结：电路中的串联和并联电阻是电子设备中常见的电路连接方式。

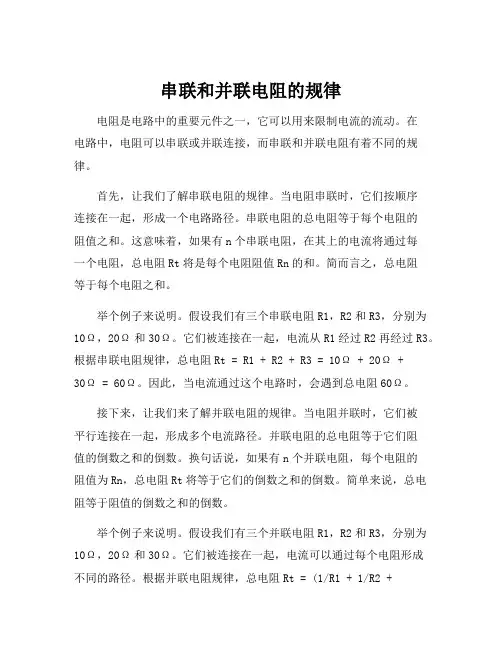

串联和并联电阻的规律
串联和并联电阻的规律电阻是电路中的重要元件之一，它可以用来限制电流的流动。
在电路中，电阻可以串联或并联连接，而串联和并联电阻有着不同的规律。
首先，让我们了解串联电阻的规律。
当电阻串联时，它们按顺序连接在一起，形成一个电路路径。
串联电阻的总电阻等于每个电阻的阻值之和。
这意味着，如果有n个串联电阻，在其上的电流将通过每一个电阻，总电阻Rt将是每个电阻阻值Rn的和。
简而言之，总电阻等于每个电阻之和。
举个例子来说明。
假设我们有三个串联电阻R1，R2和R3，分别为10Ω，20Ω和30Ω。
它们被连接在一起，电流从R1经过R2再经过R3。
根据串联电阻规律，总电阻Rt = R1 + R2 + R3 = 10Ω + 20Ω +30Ω = 60Ω。
因此，当电流通过这个电路时，会遇到总电阻60Ω。
接下来，让我们来了解并联电阻的规律。
当电阻并联时，它们被平行连接在一起，形成多个电流路径。
并联电阻的总电阻等于它们阻值的倒数之和的倒数。
换句话说，如果有n个并联电阻，每个电阻的阻值为Rn，总电阻Rt将等于它们的倒数之和的倒数。
简单来说，总电阻等于阻值的倒数之和的倒数。
举个例子来说明。
假设我们有三个并联电阻R1，R2和R3，分别为10Ω，20Ω和30Ω。
它们被连接在一起，电流可以通过每个电阻形成不同的路径。
根据并联电阻规律，总电阻Rt = (1/R1 + 1/R2 +1/R3)^-1 = (1/10Ω + 1/20Ω + 1/30Ω)^-1 = (30/300 + 15/300 + 10/300)^-1 = (55/300)^-1 = 300/55 ≈ 5.45Ω。
因此，当电流通过这个电路时，会遇到总电阻约为5.45Ω。
串联和并联电阻的规律在电路设计和分析中起着重要的作用。
当需要增加电阻值时，可以选择串联连接多个电阻。
而当需要减小电阻值时，可以选择并联连接多个电阻。
同时，串联和并联电阻的规律也被应用在电子设备、通信系统和电力传输等各个领域中。
(完整版)电阻的串联和并联
知识点一:；:电阻的串联有以下几个特点：（指R1、R2 串联，串得越多，总电阻越大）①电流：I=I 1=I2（串联电路中各处的电流相等）②电压：U=U 1+U2（串联电路中总电压等于各部分电路电压之和）③电阻：R=R1+R2（串联电路中总电阻等于各串联电阻之和）；如果n 个等值电阻（R）串联,则有R 总=nR注：总电阻比任何一个分电阻都大，其原因是电阻串联相当于增加了导体的长度；④分压作用：U1/U 2=R 1/R 2（阻值越大的电阻分得电压越多，反之分得电压越少）⑤比例关系：电流：I1∶I2=1∶1例题：电阻为12Ω的电铃正常工作时的电压为 6 V ，若把它接在8 V 的电路上，需要给它串联一个多大的电阻?（要求画出电路图，在图上标出有关物理量）例题：把电阻R1=20Ω与电阻R2=15Ω串联起来接入电路中，流过R1、R2的电流之比是，R1、R2两端的电压之比是_______________________ 。
例题：如图所示，电源电压为10V，闭合开关S后，电流表、电压表的示数分别为O.5A和6V。
求：（1）通过R1的电流I1是多少?（2）马平同学在求R2的电阻值时，解题过程如下：根据欧姆定律：R2=U/I=6V/0.5A=12 Ω请你指出马平同学在解题过程中存在的错误，并写出正确的解题过程。
练习1．电阻R1和R2串联后接在电压为 6 V 的电源上，电阻R1=2Ω，R2=4Ω，求：（1）总电阻．（2）R 1两端的电压．（要求画出电路图，在图上标出有关物理量）2．如图所示的电路中，若电源电压保持 6 V 不变，电阻R1=10Ω，滑动变阻器R2的变化范围是O～20Ω．求：（1）欲使电压表的示数为 4 V，则此时电流表的示数为多大?滑动变阻器连入电路的电阻是多大?（2）当滑动变阻器连人电路的电阻为20Ω时，电流表、电压表的示数分别是多大?电阻的串联和并联3．把电阻R1=5Ω与电阻R2=15Ω串联起来接入电路中，流过R1、R2的电流之比是______R 1、R 2两端的电压之比是知识点二；.电阻的并联有以下几个特点： （指 R 1、R 2 并联，并得越多，总电阻越小 ）①电流：I=I 1+I 2（干路电流等于各支路电流之和 ） U=U 1=U 2（干路电压等于各支路电压 ） 1/R=1/R 1＋ 1/R 2 （总电阻的倒数等于各支路电阻的倒数之和 ）； 注：总电阻比任何一个分电阻都小，其原因是电阻并联相当于增加了导体的横截面积；②电压：③电阻：变形式 R=R 1.R 2/（R 1＋R 2）此变形式只适用于两个电阻并联的情况，多于两个电阻并联 则不适用。
电阻在串联和并联中的规律和公式
电阻在串联和并联中的规律和公式随着电子科技的迅猛发展，电阻的应用也变得越来越广泛。
在电路中，电阻是一个非常重要的元件，它能够控制电流的大小，起到限流和分压的作用。
在电路设计和分析中，了解电阻在串联和并联中的规律和公式是非常重要的。
在本文中，我将简要介绍电阻在串联和并联中的规律和公式，并深入探讨其原理和应用。
通过本文的阅读，读者将能够全面理解电阻在串联和并联中的作用，从而更好地应用于实际电路设计中。
一、串联电阻1.1 串联电阻的定义和特点串联电阻是指将多个电阻依次连接在电路中，形成一个线性的电路结构。
在串联电路中，电流只有唯一的路径可走，因此电流通过每个电阻时都会受到阻碍，从而使得总电阻增加。
1.2 串联电阻的计算公式根据串联电路的特点，可以得到串联电阻的计算公式： [R_{总}=R_1+R_2+…+R_n] 其中，(R_总)为串联电路的总电阻，(R_1)、(R_2)、…、(R_n)分别为各个电阻的电阻值。
1.3 串联电阻的应用和实例当我们需要连接多个电阻以实现特定的电路功能时，就可以采用串联的方式。
在实际电路设计中，串联电阻常常用于电路中对电流的限制和控制，或者用于实现分压器的功能。
二、并联电阻2.1 并联电阻的定义和特点与串联电阻相反，并联电阻是指将多个电阻同时连接在电路中，形成一个平行的电路结构。
在并联电路中，电流可以选择不同的路径通过电阻，因此总电阻会减小。
2.2 并联电阻的计算公式根据并联电路的特点，可以得到并联电阻的计算公式：[ =++…+ ] 其中，(R_{总})为并联电路的总电阻，(R_1)、(R_2)、…、(R_n)分别为各个电阻的电阻值。
2.3 并联电阻的应用和实例在实际电路设计中，我们常常需要将多个电阻并联以实现特定的功能，例如需要增加电路的负载能力或者提高电路的灵活性。
并联电阻也常用于电路中对电压的限制和控制，或者用于实现分流器的功能。
三、对比和总结3.1 串联电阻和并联电阻的特点对比通过以上的介绍，我们可以看出，串联电阻和并联电阻在电路中分别起到了控制电流和分压、限制电压和分流的作用。
电阻并联与电阻串联的关系
电阻并联与电阻串联的关系电阻是电学中常见的基本元件之一，它的特点是可以阻碍电流的流动。
在电路中，电阻并联与电阻串联是两种常见的连接方式。
本文将从理论和实际应用两方面来介绍电阻并联和电阻串联的关系。
一、电阻并联电阻并联是指将两个或多个电阻器的两端相连接，使它们的端点相同，从而形成一个新的电路。
电阻并联的电路图如图1所示。
在电阻并联中，每个电阻器的两端电压相同，而电流则分别流过每个电阻器。
因此，每个电阻器的电阻值越小，通过它的电流就越大。
整个电路的总电阻值等于各电阻器电阻值的倒数之和。
即：R总= 1/R1 + 1/R2 + … + 1/Rn其中，R1、R2、…、Rn为各电阻器的电阻值。
电阻并联的特点是总电阻值小于各电阻器中最小的电阻值，即电流可以更容易地通过整个电路。
因此，电阻并联常用于需要大电流通过的电路中，例如电子设备中的电源线路。
二、电阻串联电阻串联是指将两个或多个电阻器连接起来，形成一个新的电路，如图2所示。
在电阻串联中，电流从第一个电阻器流入，经过所有电阻器后再流出。
因此，每个电阻器的电流相同，而电压则分别降落在每个电阻器上。
整个电路的总电阻值等于各电阻器电阻值之和。
即：R总= R1 + R2 + … + Rn其中，R1、R2、…、Rn为各电阻器的电阻值。
电阻串联的特点是总电阻值大于各电阻器中最大的电阻值，即电流通过整个电路时会受到较大的阻碍。
因此，电阻串联常用于需要限制电流通过的电路中，例如LED灯的限流电路。
电阻并联与电阻串联是电路中常见的两种连接方式，它们的区别在于电阻器之间的连接方式不同。
在电阻并联中，电阻器的两端相连，电流分别流过每个电阻器；而在电阻串联中，电阻器依次连接，电流从第一个电阻器流入，经过所有电阻器后再流出。
电阻并联和电阻串联有一个重要的关系，即它们可以组合成更复杂的电路。
例如，在电子设备中，可以通过将多个电阻并联和电阻串联连接起来，形成各种不同的电路。
这些电路可以实现各种复杂的功能，例如滤波、放大、数字转换等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
串联电阻值和并联电阻值
电阻是电路中常见的元件之一，可以用来限制电流的流动。
在电
路中，电阻可以通过串联和并联的方式组合起来，以达到所需的电阻值。
串联电阻是指将多个电阻依次连接起来，电流从一个电阻流过后
再流向下一个电阻。
这样，电流在各个电阻上产生的电压会依次累加，因此串联电阻的电阻值等于各个电阻值的和。
例如，如果有两个电阻
R1和R2串联连接，它们的电阻值分别为R1和R2，则串联电阻的电阻
值为R=R1+R2。
并联电阻是指将多个电阻同时连接在一起，它们的一端连接在一起，另一端连接在一起。
这样，电流在各个电阻上产生的电压相同，
因此并联电阻的电阻值等于各个电阻值的倒数之和的倒数。
例如，如
果有两个电阻R1和R2并联连接，它们的电阻值分别为R1和R2，则并联电阻的电阻值为R=1/(1/R1+1/R2)。
串联和并联电阻的组合可以帮助我们实现所需的电阻值。
对于串
联电阻而言，当需要一个比较大的电阻值时，可以将多个较大的电阻
串联连接起来；当需要一个比较小的电阻值时，可以将多个较小的电阻串联连接起来。
同理，对于并联电阻而言，当需要一个比较大的电阻值时，可以将多个较小的电阻并联连接起来；当需要一个比较小的电阻值时，可以将多个较大的电阻并联连接起来。
在实际应用中，串联电阻和并联电阻具有不同的特点和用途。
串联电阻常用于需要将电压分配到不同部分的电路中，例如使用电位器调节电路的电压；并联电阻常用于需要限制电流流动的电路中，例如使用限流电阻保护电路元件。
另外，串联电阻和并联电阻的计算方法也不同。
对于串联电阻，只需要将各个电阻的电阻值相加即可得到总电阻值；对于并联电阻，需要先将各个电阻的倒数相加，然后再将结果的倒数作为总电阻值。
这是因为电阻的计算是与电流、电压等物理量之间的关系有关的，而串联和并联电阻的连接方式导致了这种计算差异。
总的来说，串联和并联电阻的组合方式在电路设计和分析中起着重要的作用。
理解串联和并联电阻的原理和计算方法对于解决电路中的问题和优化电路设计都非常有帮助。
