基于FPGA的FSO通信误码测试仪的设计
第３４卷第５期 ２０１１年１０月 电子器件
Ｃｈｉｎｅｓｅ Ｊｏｕｍａｌ ｏｆ Ｅｌｅｃｔｒｏｎ Ｄｅｖｉｃｅｓ Ｖｏ１．３４ Ｎｏ．５ ０ｃｔ．２０１１
Ｄｅｓｉｇｎ ｏｆ ＢＥＲ Ｔｅｓｔｅｒ Ｂａｓｅｄ ｏｎ ＦＰＧＡ ｆｏｒ ＦＳＯ Ｃｏｍｍｕｎｉｃａｔｉｏｎ
ＹＡＮ Ｓｉｊｉａ，ＰＥＮＧ Ｒｅｎｊｕｎ ，ＧＡＯ Ｊｉａｎｓｈｕａｎｇ，ＦＥＮＧ Ｂｏ
（Ｓｃｈｏｏｌ ｏｆ Ｏｐｔｏｅｌｅｃｔｒｏｎｉｃ Ｉｎｆｏｒｍａｔｉｏｎ，Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｅｌｅｃｔｒｏｎｉｃ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ ｏｆ Ｃｈｉｎａ，Ｃｈｅ “６１００５４，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａ ｋｉｎｄ ｏｆ ｄｅｓｉｇｎ ｍｅｔｈｏｄ ｆｏｒ ＢＥＲ ｔｅｓｔｅｒ ｂａｓｅｄ ｏｎ ＦＰＧＡ ｉｓ ｐｕｔ ｆｏｒｗａｒｄ．Ｉｎ ｔｈｉｓ ｄｅｓｉｇｎ，ＢＥＲ ｔｅｓｔｉｎｇ ｉｎｃｌｕｄｅｓ ｔｈｅ ｐｓｅｕｄｏ－ｒａｎｄｏｍ ｃｏｄｅ ｇｅｎｅｒａｔｏｒ ｍｏｄｕｌｅ，ｔｈｅ ｓｙｎｃｈｒｏｎｉｚａｔｉｏｎ ｍｏｄｕｌｅ，ｔｈｅ ｅｒｒｏｒ ｃｏｄｅ ｓｔａｔｉｓｔｉｃｓ ｍｏｄｕｌｅ ａｎｄ
ｔｈｅ ＬＣＤ ｍｏｄｕｌｅ，ａｎｄ ｔｈｅ ｐａｐｅｒ ｈａｓ ｄｉｓｃｕｓｓｅｄ ｔｈｅｓｅ ｍｏｄｕｌｅｓ．Ｔｈｅ ｓｙｎｃｈｒｏｎｉｚａｔｉｏｎ ｉｓ ｏｎｅ ｏｆ ｔｈｅ ｋｅｙ ｔｅｃｈｎｏｌｏｇｉｅｓ ｉｎ
ＢＥＲ ｔｅｓｔｉｎｇ．Ｉｎ ｔｈｉｓ ｄｅｓｉｇｎ，ｗｅ ｕｓｅ ＦＩＦＯ ｔｏ ａｃｈｉｅｖｅ ｔｈｅ ｓｙｎｃｈｒｏｎｉｚａｔｉｏｎ ｏｆ ｔｈｅ ｉｎｔｅｒｎａｌ ｄａｔａ ａｎｄ ｔｈｅ ｒｅｃｅｉｖｅｄ ｄａｔａ．
Ｕｓｉｎｇ ｔｈｅ ｐｒｏｐｏｓｅｄ ｄｅｓｉｇｎ，ａ １０ Ｍｂｉｔ／ｓ ＢＥＲ ｔｅｓｔｅｒ ｉｓ ｄｅｖｅｌｏｐｅｄ．Ｎｕｍｅｒｏｕｓ ｅｘｐｅｒｉｍｅｎｔｓ ｈａｖｅ ｓｈｏｗｎ ｔｈａｔ ｔｈｅ ｍｅａｓｕｒｉｎｇ ｓｙｓｔｅｍ ｉｓ ｓｔａｂｌｅ ａｎｄ ｒｅｌｉａｂｌｅ，ｗｈｉｃｈ ｃｏｎｆｉｒｍｅｄ ｔｈｅ ｆｅａｓｉｂｉｌｉｔｙ ｏｆ ｔｈｅ ｄｅｓｉｇｎ．Ｔｈｅ ＢＥＲ ｔｅｓｔｅｒ ｈａｓ ｂｅｅｎ ＳＵＣ—
ｃｅｓｓｆｕｌｌｙ ｕｓｅｄ ｉｎ ｔｈｅ ＦＳＯ ｃｏｍｍｕｎｉｃａｔｉｏｎ ｓｙｓｔｅｍ ａｎｄ ｄｅｌｉｖｅｒｅｄ ｔｏ ｕｓｅｒｓ．
Ｋｅｙ ｗｏｒｄｓ：ＦＳＯ；ＢＥＲ ｔｅｓｔｅｒ；ＦＰＧＡ；ｓｙｎｃｈｒｏｎｉｚａｔｉｏｎ；ＦＩＦＯ ＥＥＡＣＣ：６１２０Ｂ；７２１０ ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００５－９４９０．２０１１．０５．０２６
基于ＦＰＧＡ的ＦＳＯ通信误码测试仪的设计
闫思家，彭仁军 ，高建双，冯 波
（电子科技大学光电信息学院，成都６１００５４）
摘 要：提出了一种基于ＦＰＧＡ的ＦＳＯ通信误码测试方案。该方案中。误码测试主要是由伪随机序列发生模块、同步模块、 误码统计模块以及ＬＣＤ显示模块来实现，对这些模块进行了详细的论述。误码测试的关键技术之一是比特同步，该方案利用 ＦＩＦＯ实现误码仪内部数据与接收数据之间的同步。利用该方案研制了一套１０ Ｍｂｉｔ／ｓ的误码测试仪。大量实验表明，所研制 的误码仪性能稳定可靠，证实了设计方案的可行性。目前该误码测试仪已成功应用于ＦＳＯ通信系统并交付用户使用。 关键词：ＦＳＯ；误码测试；ＦＰＧＡ；同步；ＦＩＦＯ 中图分类号：ＴＮ９２９．１２ 文献标识码：Ａ 文章编号：１００５—９４９０（２０１１）０５—０５８９—０４
自由空间光通信ＦＳＯ（Ｆｒｅｅ Ｓｐａｃｅ Ｏｐｔｉｃａｌ Ｃｏｒｎ．
ｍｕｎｉｃａｔｉｏｎ）也称无线光通信。具有保密性好，架设轻
巧，频谱资源丰富，适用多种通信协议等优点，现已 得到广泛应用＿１ ］。ＦＳＯ通信系统大部分采用数字
通信，在数字通信系统中，误码率是衡量系统优劣的
一个非常重要的指标。 目前，国内市面上通用的误码仪型号比较多，性
能各异，虽简单易用，测试内容丰富，但尚未见有专
为ＦＳＯ通信系统设计的误码仪。而且针对具体的
通信系统，指标要求也有所不同。这就需要自主设计
与ＦＳＯ通信系统配套的误码仪。本文针对一
１０ Ｍｂｉｔ／ｓ传输码率的ＦＳＯ通信系统，设计并开发了
一套误码测试仪，主要目的是针对地面远距离无线
激光通信的误码率进行测量。误码仪研制完成后，
收稿日期：２０１１－０５—１１ 修改日期：２０１１—０６—１５ 进行了室内以及各种天气环境下的室外远距离无线
激光通信的误码测试实验。
误码测试的关键技术在于比特同步。目前，
ＦＳＯ通信系统误码仪的设计大部分是先采用数字锁
相环方法提取位同步信号，然后再进行序列同 步［５ ］。本文提出的误码测试方案中的同步模块是
先通过ＣＤＲ电路提取接收数据的时钟信号，再利用
ＦＰＧＡ内部自带的ＩＰ核一ＦＩＦＯ对接收的数据进行缓 存，读取数据时利用ＦＰＧＡ的内部时钟，从而实现误
码仪内部产生的伪随机序列与接收数据同步。
１误码测试原理及结构
１．１误码测试原理 此１０ Ｍｂｉｔ
／ｓ传输码率的ＦＳＯ通信系统采用点 ５９０ 电 子 器件 第３４卷
到点双工通信，相连的两个ＦＳＯ通信机均包含有发
射模块和接收模块，并分别配有一个误码仪进行测
试。本误码仪与ＦＳＯ通信系统的接口电平选用 ＬＶＤＳ电平。 本误码仪的工作原理是：由误码仪内部产生一
个伪随机序列（序列循环长度为１２ ｂｉｔ），经过封装
成帧，通过光端机发送至信道传输，在接收端的另一 只误码仪会产生与发送端同频同相的数据流，并将
接收到的数据流与本地产生的数据流进行逐位比
较，从而进行误码统计并通过ＬＣＤ显示误码信息。 １．２误码仪结构 本误码仪的硬件部分主要包括：ＣＤＲ模块．
ＦＰＧＡ芯片及外围电路，ＬＣＤ显示模块以及按键部
分。其总体框图如图１所示。
图１误码仪硬件结构示意图
ＣＤＲ模块将接收到的ＬＶＤＳ电平信号进行数 据整形，同时提取出同步时钟，并由该时钟重定时
接收数据。而后交由ＦＰＧＡ处理；ＦＰＧＡ对接收到
的信号进行解帧同步并与本机产生的伪随机序列
进行比较完成误码统计。对ＬＣＤ显示状态进行控 制并生成显示画面。本误码仪选用Ａｈｅｒａ公司
Ｃｙｃｌｏｎｅ １１系列的ＥＰ２Ｃ５Ｑ２０８Ｃ８芯片。ＬＣＤ有４
种显示画面分别由４个按键控制：ＰＯＷＥＲ键一启
动误码仪，进人初始界面：误码键一误码仪开始计 数，ＬＣＤ可显示总比特数、误码个数及时间（最小
单位为ｍｉｎ）；码率键一检测通信系统传输的码率；
复位键一对ＦＰＧＡ内部模块总体复位：暂停键一暂 停误码统计计数。
２误码仪关键技术
本误码仪的功能是对接收到的信号进行解帧同
步，完成误码统计并显示统计结果。ＦＰＧＡ处理模 块是误码仪的核心模块，它承担着几乎所有的信号
处理工作，包括伪随机序列的生成、同步、误码统计
以及显示。其内部程序结构如图２所示。 图２误码仪检测原理图
２．１ Ｍ序列发生器 Ｍ序列码发生器是一种反馈移位型结构的电
路，它由ｎ位移位寄存器加异或反馈网络组成，其序
列长度 ＝２ 一ｌ，只有一个多余状态即全０状态．所
以称为最大线性序列码发生器，也称伪随机序列码。 因为具有随机性和规律性、好的自相关和互相关性．
而且很容易产生等特性，Ｍ序列码在通信、雷达、系
统可靠性测试等方面获得了广泛应用。在本误码仪 中，Ｍ序列发生器设计ｎ为１２，反馈函数Ｆ＝Ｑ ｏ
Ｑ ①Ｑ ｏ Ｑ 数据生成模块就是生成一个ｌ２ ｂｉｔ
的伪随机序列，周期为２挖一１。 ２．２ 同步
同步是数字通信系统以及某些采用相干解调的 模拟通信系统中一个重要的实际问题。由于收、发
双方不在一地，要使它们能步调一致地协调工作，必
须要有同步系统来保证。实现正确数字通信的前提 条件就是要求接收端和发送端的比特同步，有多种
方式可以实现收发双方的同步［８］。
本误码仪的同步方案分为３步：
（１）数据封装成帧。 ・ 数据封装成帧模块就是对周期为２ 一１的伪随机
序列封装成帧，帧头为８个串行的“Ａ５”。封装成帧的
目的就是接收端可以通过检测帧头的来临来判断一组
数据是否已经到达，以便和本地数据源实现同步。
（２）通过ＣＤＲ模块提取时钟信号。 作为检测通信质量的工具。误码测试仪对时钟
抖动、数据链路中时钟频率的稳定性有严格的要求． 而设计符合要求的ＣＤＲ模块是得到正确实验数据
的前提。目前主要有模拟和数字两种方式实现
ＣＤＲ。纯数字的方法实现时钟恢复经常应用于低速
通信系统中，这种数字时钟恢复方法在高速应用下 抖动比较严重。鉴于ＦＰＧＡ器件本身的局限性。本
系统采用模拟芯片来实现时钟恢复。
本误码仪选用ＡＤＩ公司出品的ＡＤＮ２８１５来实
现时钟恢复和数据重定时。ＡＤＮ２８１５适用于从１０
Ｍｂｉｔ／ｓ到１．２５ Ｇｂｉｔ／ｓ的连续数据速率．可自动锁定
至所有数据速率，
无需外部参考时钟或编程。满足 第５期 闫思家，彭仁军等：基于ＦＰＧＡ的ＦＳＯ通信误码测试仪的设计 ５９１
抖动传递、抖动产生和抖动容差等所有的ＳＯＮＥＴ抖
动要求。 （３）由同步解帧模块和速率调整模块来实现
同步。
同步解帧模块就是通过检查帧头（８个串行 “Ａ５”）的到达来判断一帧数据是否开始：如果帧头
完整地到来则说明一帧数据已经开始，并输出一个
帧开始的指示信号：否则进入丢失状态进而重新搜
索帧头。直到正确检测到帧头。其原理如图３所示。
搜索态
系 统 复 位
等待态 预同步态 若检测第二帧数据 及数据已完整到达、—广／ 羹 矍续罢 检 ＝ 测ｌ头元整到达 的帧头出现
误 码 ２．４显示部分
显示部分由数据处理模块、ＬＣＤ控制模块、ＬＣＤ
画面生成模块和数据显示组成。其原理是先将误码 统计模块生成的二进制统计数据转换成ＬＣＤ便于
显示的十进制数据．然后将ＬＣＤ显示的画面与误码 统计传输来的信号进行协调，并将数据图形信号并
行传输给ＬＣＤ数据显示模块。与此同时，ＬＣＤ控制
模块对外部按钮信号进行去抖动处理，将其转化为 ＦＰＧＡ能够识别的控制状态，并生成ＬＣＤ模块能够
识别的控制信号，最后驱动ＬＣＤ显示模块，显示图
像信号。
本误码仪所用ＬＣＤ显示模块是汉升公司出品 的ＨＳ１２８６４—１９，内嵌中文字库，其信号输人分为串
并两种模式，本系统设计采用的是高速并行模式。
３ 仿真结果及实验截图
图３ 同步解帧原理图
速率调整模块就是将线路时钟调整到本地时
钟。其原理是通过２个异步ＦＩＦＯ（Ｆｉｒｓｔ Ｉｎ Ｆｉｒｓｔ Ｏｕｔ）并采用乒乓结构实现的。当解帧模块输出一
个帧开始的指示信号时，接收到的数据利用ＦＩＦＯ 进行缓存：写入ＦＩＦＯ时用线路时钟，读出ＦＩＦＯ时
用本地时钟，便于后续误码的统计处理。ＦＩＦＯ是一
种先进先出的数据缓存器，一般用于不同时钟域之
间的数据传输。乒乓操作是ＦＰＧＡ设计中最常用的
一种数据缓冲方法，可节省数据单元的处理时间，避
免数据处理时因无法持续接收而丢失有效数据，其
原理如图４所示：输入的数据经过选择开关后，分别
进入缓冲模块１和缓冲模块２，当数据写入缓冲模 块１的时候，数据处理单元从缓冲模块２读取数据

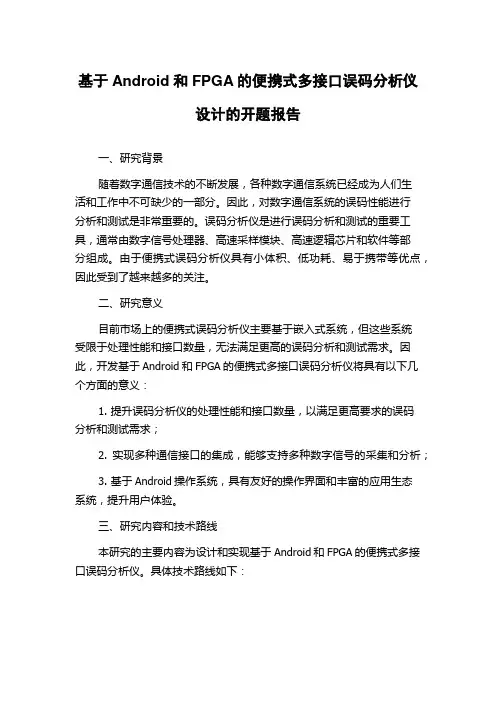

基于Android和FPGA的便携式多接口误码分析仪设计的开题报告
