教科版物理九年级上册第三章达标检测卷(含答案)
1 第三章达标检测卷
(100分，60分钟)
题 号 一 二 三 四 总 分
得 分
一、选择题(每题2分，共32分)
1．毛皮与橡胶棒摩擦后，毛皮带正电荷，这是因为( )
A．毛皮上的一些电子转移到了橡胶棒上
B．毛皮上的一些正电荷转移到了橡胶棒上
C．橡胶棒上的一些正电荷转移到了毛皮上
D．橡胶棒上的一些电子转移到了毛皮上
2．实验室里常用验电器来检验物体是否带电，用被丝绸摩擦过的玻璃棒接触验电器的金属球，可发现验电器的两个金属箔会因排斥而张开(如图所示)，对这一现象理解正确的是( )
(第2题图)
A．金属箔带正电，金属球不带电
B．金属箔和金属球都带正电
C．金属箔带正电，金属球带负电
D．金属箔和金属球都带负电
3．关于电路的知识，下列说法中不正确的是( ) 2 A．为使两灯同时亮、同时灭，两灯一定要串联
B．金属中的电流方向跟自由电子定向移动的方向相反
C．在电路中，电源是提供电能的装置
D．一般的电路是由电源、用电器、开关和导线组成的
4．关于开关，下列说法中不正确的是( )
A．在串联电路中，开关位置改变，它的作用不改变
B．一个开关能控制两盏电灯，这两盏电灯一定串联
C．在并联电路中，干路上的开关可以同时控制各支路上的用电器
D．在连接电路的过程中，开关应断开
5．下列电路中，哪个是正确的( )
6．下列事例中，不属于静电现象的是( )
A．春天花开时，会闻到扑鼻的花香
B．夏季雷雨时，天空中划过的闪电
C．秋天夜晚，脱毛衣时常听到“啪啪”声
D．冬季晴天，梳头时常看到头发随塑料梳子飘动
7．家庭照明用的电灯是并联的，下列情况可作为判断依据的是( )
A．闭合开关，电灯会发光
B．熄灭任何一只电灯，都不会影响其他电灯的亮与灭
C．断开开关，电灯会熄灭
D．只有把接线情况整理清楚，才能进行判断 3 8．楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科技人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”，使灯只有在夜晚天黑之后，有人走过时才能亮，这种“智能化”电路图如图所示，其中正确的是( )
9．关于电源，下列说法不正确的是( )
A．电池是将化学能转化为电能的装置 B．电源是将其他形式的能转化为电能的装置
C．用电器工作必定有电源 D．只要将电源连入电路用电器一定工作
10．短路和断路是电路中常见的故障，闭合开关后，下列四幅图有短路现象的是( ) 4
11.小明利用如图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的是( )
A．导线1 B．导线2 C．导线3 D．导线4
(第11题图) 5 (第12题图)
(第13题图)
12.在如图所示的电路图中，下面说法正确的是( )
A．只闭合S1，两个灯泡串联 B．只闭合S2，只有灯泡L2发光
C．同时闭合S1和S2，灯泡L1发光 D．同时闭合S1和S3，两个灯泡并联
13．信息社会建立在智能化电路的广泛应用基础上。其实，智能化电路(逻辑电路)同样由开关和用电器组合而成。在如图所示的电路中，如果闭合一个开关表示满足一个条件，指示灯亮表示导致的结果，则下列关于该电路能实现的逻辑功能的描述错误的是( )
A．甲电路：既要……又要…… B．乙电路：只要……就……
C．甲电路：要么……要么…… D．乙电路： 或者……或者…… 6 14．电吹风是常用的家用小电器。某一品牌电吹风既可吹冷风又可吹热风，若只需要让它吹冷风，图中符合工作要求的电路图是( )
15．自动扶梯经常空载运转是一种巨大的浪费，因此，节能扶梯应运而生。当人站在过渡区准备上行或下行时，系统会自动接通延时开关S，电梯运行(电梯由电动机M驱动)；若过渡区一段时间无人，开关自动断开，电梯停止运行。能实现以上功能的电路是( )
16．冲洗照片用的“曝光箱”内有红白两个灯泡，箱外有两个开关S1、S2，根据需要，当先闭合S1时只有红灯L1发光，再闭合S2时红灯L1和白灯L2均发光，并且要求在S1闭合前，即使先闭合S2，白灯L2也不发光。下列电路中能够符合上述要求的是( ) 7
二、填空题(每空2分，共32分)
17．连接电路时，开关与所控制的用电器是________联的，而且开关应该________，以防止因电路接错而损坏实验器材。家庭中的用电器是________联在电路中的，控制用电器的开关跟用电器是________联的。
18．如图所示，A为导体，B为带电体。有一位小姑娘站在绝缘台上，当她手扶导体时，她的头发向四周“炸开”，这是因为__________________________；若带电体带负电，则A、B之间瞬时电流方向是由________到________。
(第18题图) 8 (第21题图)
19．橡胶棒与毛皮摩擦，橡胶棒由于________电子而带负电。把带负电的橡胶棒靠近与作业纸摩擦过的塑料吸管，发现吸管被推开，说明吸管带________电。
20．早在公元前600年，人们发现了摩擦起电现象，摩擦起电的实质是________的转移；1733年，科学家经过实验区分出两种电荷，并总结出电荷间的作用规律是____________________________________________________。
21．如图所示，当S1、S2都断开时，能亮的灯是________，它们是________联的。当S1、S2闭合时，能亮的灯是________，它们是________联的。当S1闭合、S2断开时，能亮的灯是________。
三、作图题(每题8分，共16分)
22．请根据图中所示的实物图，画出对应的电路图。 9 (第22题图)
23．请按图甲所示的电路图，用笔画线代替导线连接图乙的实物。
(第23题图)
四、实验探究题(每题10分，共20分)
24．在如图所示的电路中，闭合开关S，灯泡L1、L2都不亮，经检查，开关S接触良好。为了进一步确定故障产生的原因，小明利用导线和灯泡L3进行检查，请你根据小明的检查结果，帮忙分析故障产生的原因。
(1)小明将导线和灯泡L3串联接在a、d两点间，闭合开关，灯泡L2、L3都发光，这说明故障的原因可能是(写出两条即可)：
①______________________________________________________________；
②______________________________________________________________。 10 (2)为了进一步确定故障产生的原因，小明用灯泡L3代替了L1，闭合开关，发现L2同样会发光，由此可确定故障的原因是____________________________________。
(第24题图)
(第25题图)
25．小吴看见学校门口安装了一种太阳能壁灯。如图，它的主要部件有光控开关S1(光照强度不足时会自动闭合的开关)、延时感应开关S2(有人靠近到一定距离后会自动闭合一段时间的开关)、太阳能发电板、锂电池、LED灯(它的光照强度超过光控开关S1的临界点)、支架等。白天太阳能发电板发出的电储存在内部的锂电池中，只有当光照强度不足、有人靠近时才会自动亮灯3分钟。
小吴在不拆开该灯的情况下对灯的内部结构进行探究： 11 【分析与判断】
根据对自动亮灯条件的分析，可以判断光控开关S1和延时感应开关S2的连接方式为________联。
【问题与猜测】
小吴仔细观察外观后没有发现光控开关S1的位置，他提出如下的猜想：
①可能在LED灯上；②可能在延时开关上；③可能在太阳能发电板上。
【推理与实验】
(1)小吴思考后排除了猜想①的可能，因为如果在LED灯上，那么在电池充满电后晚上有人靠近时会出现的现象为________。
A．不会发光 B．正常发光 C．灯泡不断地闪烁
(2)小吴在验证其他两种猜想时可采用的实验方案是________________________________________________________________________。 12 第三章达标检测卷
一、1.A 2.B 3.A 4.B 5.C 6.A 7.B 8.D
9．D 点拨：有电源，电路是通路的情况下，用电器才能工作。
10．B 11.C
12．D 点拨：只闭合S1，电路是断路；只闭合S2，两个灯泡串联，两个灯泡都发光；同时闭合S1和S2，电源被短路，两个灯泡都不发光；同时闭合S1和S3，两个灯泡并联，都发光，故D正确。
13．C
14．D 点拨：由图A可知，电热丝工作、电动机不工作，不能吹出热风，也不能吹出冷风，故A不符合题意；由图B可知，电动机和电热丝均工作，吹出来的是热风，故B不符合题意；由图C可知，电动机和电热丝均不工作，处于停用状态，故C不符合题意。
15．D 点拨：根据题意可知，向上运行的电动机和向下运行的电动机互不影响，并且各自都有开关控制，因此D选项的电路图符合题意。
16．D 点拨：由题意知，两个灯泡的关系是并联，且S1在干路上，控制两个灯泡，S2在支路上，只控制灯泡L2。
二、17.串；断开；并；串 18.同种电荷相互排斥；A；B
19．得到；负 20.电子；同种电荷相互排斥，异种电荷相互吸引
21．L1、L3；串；L2、L3；并；L3
点拨：当S1、S2断开时，电流从电源正极流出先经过L1再经过L3流回负极，因此L1、L3亮，是串联的。当S1、S2闭合时，L1被短路，电流从电源正极流出经过S1后分为两路，分别经过L2和L3再汇合为一路流回负极，因此L2、L3亮，是并联的。当S1闭合、S2断开时，L1被短路，L2所在支路是开路，因此只有L3亮。
三、22.解：如图所示。 13 (第22题图)
(第23题图)
23．解：如图所示。
四、24.(1)①灯泡L1灯丝断了；②灯泡L1的a、b接线柱接触不良等(此题为开放题，答案合理即可) (2)灯泡L1灯丝断了
25．【分析与判断】串
【推理与实验】(1)C
(2)用不透明的物体遮住太阳能发电板(或用不透明的物体遮住延时感应开关)

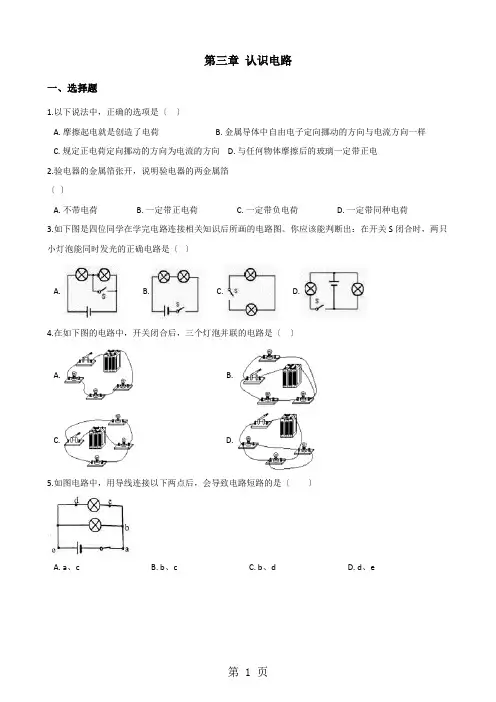

教科版版九年级上册物理 第三章 认识电路 单元练习题
第 1 页 第三章 认识电路
一、选择题
1.以下说法中，正确的选项是〔 〕
A. 摩擦起电就是创造了电荷 B. 金属导体中自由电子定向挪动的方向与电流方向一样
C. 规定正电荷定向挪动的方向为电流的方向 D. 与任何物体摩擦后的玻璃一定带正电
2.验电器的金属箔张开，说明验电器的两金属箔
〔 〕
A. 不带电荷 B. 一定带正电荷 C. 一定带负电荷 D. 一定带同种电荷
3.如下图是四位同学在学完电路连接相关知识后所画的电路图。你应该能判断出：在开关S闭合时，两只小灯泡能同时发光的正确电路是〔 〕 A. B. C. D.
4.在如下图的电路中，开关闭合后，三个灯泡并联的电路是〔 〕 A. B. C. D.
5.如图电路中，用导线连接以下两点后，会导致电路短路的是〔 〕
A. a、c B. b、c C. b、d D. d、e 第 2 页 6.如下图电路，以下分析正确的选项是〔 〕
A. 只闭合S1时，L2发光、L1不发光，A2测L2电流 B. 只闭合S2时，L1发光、L2不发光，A1测L1电流
(新)物理教科版九年级上册第三章章末卷(附答案)2
第三章章末卷2
一、选择题〔每题3分，共30分〕
1．〔3分〕图是用带电小球探究电荷间相互作用规律的实验装置，其中不符合事实的是〔 〕
A． B．
C． D．
【考点】H8：电荷间的相互作用规律．
【分析】掌握电荷间的作用规律〔同种电荷之间相互排斥，异种电荷之间相互吸引〕进行判断。
【解答】解：A、正、负异种电荷之间相互吸引，两球相互靠近。符合事实。
B、同种负电荷相互排斥，两球远离，而两球相互靠近。不符合事实。
C、正、负异种电荷之间相互吸引，两球相互靠近。符合事实。
D、同种正电荷之间相互排斥，两球应该远离，而两球相互靠近。不符合事实。
应选：BD。
【点评】此题属于根底题，掌握同种电荷相互排斥，异种电荷相互吸引是关键。
2．〔3分〕家庭里照明用的电灯是并联的，以下情况可作判断依据的是〔 〕
A．闭合开关，电灯会发光
B．熄灭任何一只电灯，都不会影响其它电灯亮与灭
C．断开开关，电灯会熄灭
D．只有把接线情况整理清楚，才能进行判断
【考点】HT：串联电路和并联电路的区分．
【分析】判断各个用电器是否是并联，可以有如下的方法：
其一是看电流的路径有几条，有一条的是串联，有两条或多条的是并联；
其二是看各个用电器能否相互影响，假设能相互影响，即为串联电路；反之是并联电路。
在家庭电路中，我们一般用第二个方法进行判断。
【解答】解：A、假设闭合开关，电灯会发光，这只能说明开关能控制这盏电灯，不能表达出该电灯与其它用电器的连接情况，故A错；
B、熄灭任何一只电灯，其它的灯都不会受到影响，即各个用电器间是互不影响的，故这些灯是并联的，即B正确；
C、断开开关，电灯会熄灭，这也只能说明开关能控制这盏电灯，不能表达出该电灯与其它用电器的连接情况，故C错；
D、即使不把接线情况弄清，即通过看各个用电器的相互影响，也可以判断电路的串并联，故D也是错误的。
应选：B。 【点评】在处理该题中，同学们应注意据用电器的相互影响情况来判断用电器的串并联关系；同时还应知道，在家庭电路中，为了使用方便，各个用电器之间一般都是并联的。
(新)物理教科版九年级上册第三章章末卷(附答案)2 2
第三章章末卷2
一、选择题〔每题3分，共30分〕
1．〔3分〕图是用带电小球探究电荷间相互作用规律的实验装置，其中不符合事实的是〔 〕
A． B．
C． D．
【考点】H8：电荷间的相互作用规律．
【分析】掌握电荷间的作用规律〔同种电荷之间相互排斥，异种电荷之间相互吸引〕进行判断。
【解答】解：A、正、负异种电荷之间相互吸引，两球相互靠近。符合事实。
B、同种负电荷相互排斥，两球远离，而两球相互靠近。不符合事实。
C、正、负异种电荷之间相互吸引，两球相互靠近。符合事实。
D、同种正电荷之间相互排斥，两球应该远离，而两球相互靠近。不符合事实。
应选：BD。
【点评】此题属于根底题，掌握同种电荷相互排斥，异种电荷相互吸引是关键。
2．〔3分〕家庭里照明用的电灯是并联的，以下情况可作判断依据的是〔 〕
A．闭合开关，电灯会发光
B．熄灭任何一只电灯，都不会影响其它电灯亮与灭
C．断开开关，电灯会熄灭
D．只有把接线情况整理清楚，才能进行判断
【考点】HT：串联电路和并联电路的区分．
【分析】判断各个用电器是否是并联，可以有如下的方法：
其一是看电流的路径有几条，有一条的是串联，有两条或多条的是并联；
其二是看各个用电器能否相互影响，假设能相互影响，即为串联电路；反之是并联电路。
在家庭电路中，我们一般用第二个方法进行判断。
【解答】解：A、假设闭合开关，电灯会发光，这只能说明开关能控制这盏电灯，不能表达出该电灯与其它用电器的连接情况，故A错；
B、熄灭任何一只电灯，其它的灯都不会受到影响，即各个用电器间是互不影响的，故这些灯是并联的，即B正确；
C、断开开关，电灯会熄灭，这也只能说明开关能控制这盏电灯，不能表达出该电灯与其它用电器的连接情况，故C错；
D、即使不把接线情况弄清，即通过看各个用电器的相互影响，也可以判断电路的串并联，故D也是错误的。
应选：B。 【点评】在处理该题中，同学们应注意据用电器的相互影响情况来判断用电器的串并联关系；同时还应知道，在家庭电路中，为了使用方便，各个用电器之间一般都是并联的。

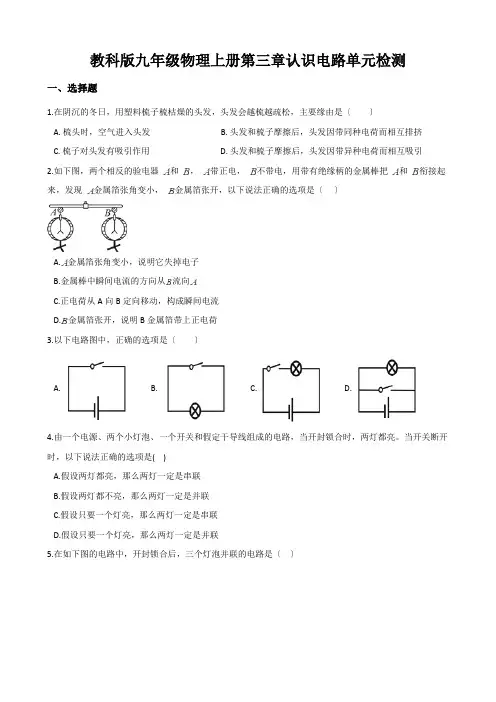

教科版九年级物理上册第三章认识电路单元检测
教科版九年级物理上册第三章认识电路单元检测
一、选择题
1.在阴沉的冬日，用塑料梳子梳枯燥的头发，头发会越梳越疏松，主要缘由是〔 〕
A. 梳头时，空气进入头发 B. 头发和梳子摩擦后，头发因带同种电荷而相互排挤
C. 梳子对头发有吸引作用 D. 头发和梳子摩擦后，头发因带异种电荷而相互吸引
2.如下图，两个相反的验电器 和 ， 带正电， 不带电，用带有绝缘柄的金属棒把 和 衔接起来，发现 金属箔张角变小， 金属箔张开，以下说法正确的选项是〔 〕
A.金属箔张角变小，说明它失掉电子
B.金属棒中瞬间电流的方向从流向
C.正电荷从A向B定向移动，构成瞬间电流
D.金属箔张开，说明B金属箔带上正电荷
3.以下电路图中，正确的选项是〔 〕
A. B. C. D.
4.由一个电源、两个小灯泡、一个开关和假定干导线组成的电路，当开封锁合时，两灯都亮。当开关断开时，以下说法正确的选项是( )
A.假设两灯都亮，那么两灯一定是串联
B.假设两灯都不亮，那么两灯一定是并联
C.假设只要一个灯亮，那么两灯一定是串联
D.假设只要一个灯亮，那么两灯一定是并联
5.在如下图的电路中，开封锁合后，三个灯泡并联的电路是〔 〕 A. B.
C. D.
6.小明用如下图的电路探求串联电路的特点，接通电路，在电路中停止以下操作，以下现象中不能够出现的是〔 〕

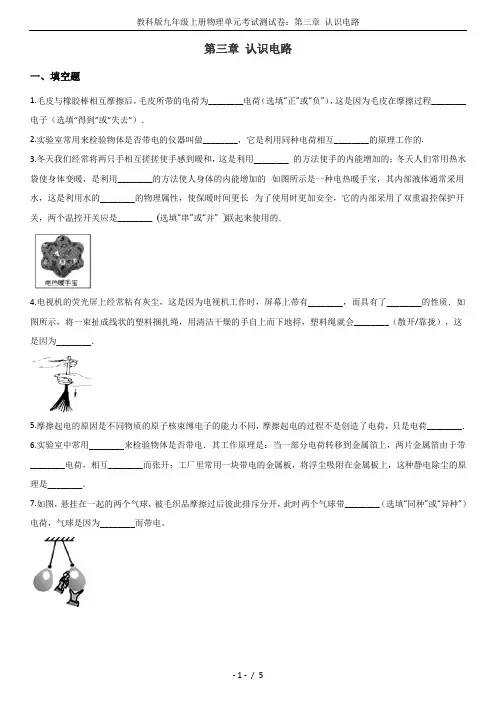

教科版九年级上册物理单元考试测试卷：第三章 认识电路
教科版九年级上册物理单元考试测试卷：第三章
认识电路
- 1 - / 5 第三章 认识电路
一、填空题
1.毛皮与橡胶棒相互摩擦后，毛皮所带的电荷为________电荷（选填“正”或“负”），这是因为毛皮在摩擦过程________电子（选填“得到”或“失去”）．
2.实验室常用来检验物体是否带电的仪器叫做________，它是利用同种电荷相互________的原理工作的.
3.冬天我们经常将两只手相互搓搓使手感到暖和，这是利用________ 的方法使手的内能增加的；冬天人们常用热水袋使身体变暖，是利用________的方法使人身体的内能增加的 如图所示是一种电热暖手宝，其内部液体通常采用水，这是利用水的________的物理属性，使保暖时间更长 为了使用时更加安全，它的内部采用了双重温控保护开关，两个温控开关应是________ 选填“串”或“并” 联起来使用的．
4.电视机的荧光屏上经常粘有灰尘，这是因为电视机工作时，屏幕上带有________，而具有了________的性质．如图所示，将一束扯成线状的塑料捆扎绳，用清洁干燥的手自上而下地捋，塑料绳就会________（散开/靠拢），这是因为________．
5.摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷________．
6.实验室中常用________来检验物体是否带电．其工作原理是：当一部分电荷转移到金属箔上，两片金属箔由于带________电荷，相互________而张开；工厂里常用一块带电的金属板，将浮尘吸附在金属板上，这种静电除尘的原理是________．
7.如图，悬挂在一起的两个气球，被毛织品摩擦过后彼此排斥分开，此时两个气球带________（选填“同种”或“异种”）电荷，气球是因为________而带电。
教科版九年级上册物理单元考试测试卷：第三章 认识电路
教科版物理九年级上册 3
第1页，共8页

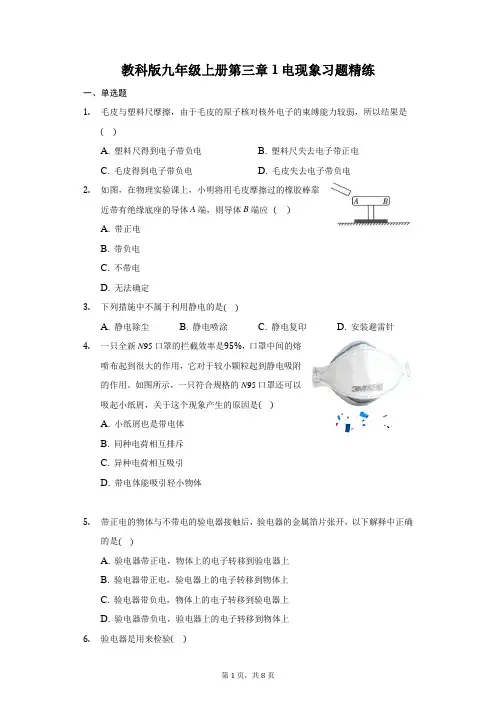

教科版九年级上册第三章1电现象习题精练
一、单选题
1. 毛皮与塑料尺摩擦，由于毛皮的原子核对核外电子的束缚能力较弱，所以结果是( )
A. 塑料尺得到电子带负电 B. 塑料尺失去电子带正电
C. 毛皮得到电子带负电 D. 毛皮失去电子带负电
2. 如图，在物理实验课上，小明将用毛皮摩擦过的橡胶棒靠近带有绝缘底座的导体A端，则导体B端应 ( )
A. 带正电
B. 带负电
C. 不带电
D. 无法确定
3. 下列措施中不属于利用静电的是( )
A. 静电除尘 B. 静电喷涂 C. 静电复印 D. 安装避雷针
4. 一只全新N95口罩的拦截效率是95%，口罩中间的熔喷布起到很大的作用，它对于较小颗粒起到静电吸附的作用。如图所示，一只符合规格的N95口罩还可以吸起小纸屑，关于这个现象产生的原因是( )
A. 小纸屑也是带电体
B. 同种电荷相互排斥
C. 异种电荷相互吸引
D. 带电体能吸引轻小物体
5. 带正电的物体与不带电的验电器接触后，验电器的金属箔片张开，以下解释中正确的是( )
A. 验电器带正电，物体上的电子转移到验电器上
B. 验电器带正电，验电器上的电子转移到物体上
C. 验电器带负电，物体上的电子转移到验电器上
D. 验电器带负电，验电器上的电子转移到物体上
6. 验电器是用来检验( ) 第2页，共8页 A. 电路中电流大小的 B. 电路两端的电压大小
C. 物体是否带电 D. 电路消耗电能的多少
7. 关于验电器，下列说法错误的是( )
A. 验电器可以检验物体是否带电
B. 验电器的工作原理是同种电荷互相排斥
C. 验电器可以直接检验物体所带的是哪种电荷
D. 验电器上的金属球、金属杆和金属箔都是导体
8. 以下几组材料中，都是绝缘体的是()
A. 玻璃、大地、塑料 B. 橡胶、玻璃、塑料
C. 人体、空气、石墨 D. 食盐水溶液、金属、水
教科版初三物理九年级上册第三章认识电路单元训练题
教科版初三物理九年级上册第三章认识电路单元训练题
1. 关于电现象，以下说法正确的选项是( )
A．摩擦起电是发明了新的电荷
B．与丝绸摩擦过的玻璃棒带正电是由于它失掉了电子
C．只要正电荷定向移动才干构成电流
D．验电器的任务原理是同种电荷相互排挤
2. 将丝绸摩擦过的玻璃棒去接触不带电荷的验电器的金属球，发现验电器的两片金属箔张开，以下说法正确的选项是( )
A．摩擦起电发明了电荷
B．摩擦后丝绸带正电荷
C．金属箔带电是由于玻璃棒上的电子转移到验电器上
D．玻璃棒与验电器接触时，瞬间的电流方向是从玻璃棒到验电器
3. A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如下图，由此判别( )
A．小球A带正电 B．小球B带正电
C．小球B能够不带电 D．小球A能够不带电
4. 小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的紧缩机那么在需求制冷时才任务。关于冰箱里的灯和紧缩机的衔接方式，以下判别正确的选项是( )
A．一定是串联 B．一定是并联
C．有时是串联，有时是并联 D．不能判别是串联还是并联
5. 如下图，是闪电发生的电流经过避雷针的表示图(云层带正电)。那么以下说法中正确的选项是( ) A．发生闪电时，发明了电荷
B．发生闪电时，云层失掉了原子核
C．云层带正电，是由于云层失掉了电子
D．图中的电流方向是从云层到避雷针
6. 如下图，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，以下判别正确的选项是( )
A．带电棒一定带正电 B．带电棒一定带负电
C．两片金属箔一定带异种电荷 D．两片金属箔一定带同种电荷
教科版初中物理九年级上册第3章单元测试卷
精品文档 用心整理
资料于网络 仅供免费交流使用 一、单选题
1.一般家庭的卫生间都要安装照明灯和换气扇.使用时，有时需要各自独立工作，有时需要同时工作，下图中符合上述要求的是（ ）
A. B.
C. D.
2.如图所示是“坐位体前屈测试仪”，可以检测人体的柔韧性．测试者向前推动滑块（相当于滑动变阻器的滑片向右滑动），仪器的示数变大．下列符合上述原理的电路是（ ）
A. B.
C. D.
3.如图电路中，开关S闭合后，电源被短路的是（ ）
A. B. 精品文档 用心整理
资料于网络 仅供免费交流使用 C. D.
4.汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好．四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（ ）
A. B.
C. D.
5.小明家的卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）
A. 换气扇和照明灯不能同时工作
B. 换气扇和照明灯只能同时工作 精品文档 用心整理
资料于网络 仅供免费交流使用 C. 开关S1、S2闭合，换气扇和照明灯并联
【教育资料】教科版版九年级上册物理 第三章 认识电路 单元练习题学习精品
教育资源
教育资源 第三章 认识电路
一、选择题
1.下列说法中，正确的是（ ）
A. 摩擦起电就是创造了电荷 B. 金属导体中自由电子定向移动的方向与电流方向相同
C. 规定正电荷定向移动的方向为电流的方向 D. 与任何物体摩擦后的玻璃一定带正电
2.验电器的金属箔张开，说明验电器的两金属箔
（ ）
A. 不带电荷 B. 一定带正电荷 C. 一定带负电荷 D. 一定带同种电荷
3.如图所示是四位同学在学完电路连接相关知识后所画的电路图。你应该能判断出：在开关S闭合时，两只小灯泡能同时发光的正确电路是（ ）
A. B. C. D.
4.在如图所示的电路中，开关闭合后，三个灯泡并联的电路是（ ）
A. B.
C. D.
5.如图电路中，用导线连接下列两点后，会导致电路短路的是（ ）
A. a、c B. b、c C. b、d D. d、e 教育资源
教育资源 6.如图所示电路，下列分析正确的是（ ）
A. 只闭合S1时，L2发光、L1不发光，A2测L2电流 B. 只闭合S2时，L1发光、L2不发光，A1测L1电流
九年级上册物理第三单元单元检测卷及参考答案-初中物理复习
一、选择题1．（3分）在“探究并联电路中的电流特点”实验中，某同学用电流表分别测出图中A、B、C三处的电流大小，并初
步得到它们之间关系的结论．为了进一步探究它们之间的关系，下一步他的操作是（）A将电源两极对调，再次测量A、B、C三处的电流
B改变开关S的位置，再次测量A、B、C三处的电流
C将图中两只灯泡位置对调，再次测量A、B、C三处的电流
D换用不同规格的灯泡，再次测量A、B、C三处的电流
2．（3分）如图甲是李刚同学探究并联电路的电流规律时使用的电路图．实验中他用电流表分别测出A、B、C三处
的电流IA、IB、IC，李刚没有及时将数据整理到相应表格中而是随手记录到了草纸上如图乙．已知L1的电阻大于L2的电阻．下列选项中三处电流均正确的是（）AIA=0.5AIB=0.3AIC=0.8ABIA=0.5AIB=0.8AIC=0.3A
CIA=0.3AIB=0.5AIC=0.8ADIA=0.8AIB=0.3AIC=0.5A
3．（3分）如图所示电路，两灯泡规格不同．闭合开关后，比较a、b、c、d四处电流的大小，下列判断正确的是（）
AIa=IcBIa=IbCIb=IcDId＞Ib
4．（3分）（2006•太原）在图甲所示的电路中A1的示数为1.2A，A2的示数如图乙所示．下列判断正确的是（）第15章电流和电路九年级物理上册单元检测卷及参考答案
第１页，共１８页A通过L1的电流为0.7AB通过L1的电流为1.2A
C通过L2的电流为1.2AD通过L2的电流为2.5A
5．（3分）两只灯泡连接后接到两节干电池的电路上，用电流表测得通过它们的电流相等且不为0，那么（）
A这两只灯泡一定是串联的B这两只灯泡一定是并联的
C这两只灯泡可能串联也可能并联D两只灯泡的连接无法判断
6．（3分）（2010•泸州）在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（）AL1的电流大于L2的电流BL1的电流等于L2的电流
