第三章 正弦振动试验
弦振动实验报告
弦振动实验报告
弦振动实验报告

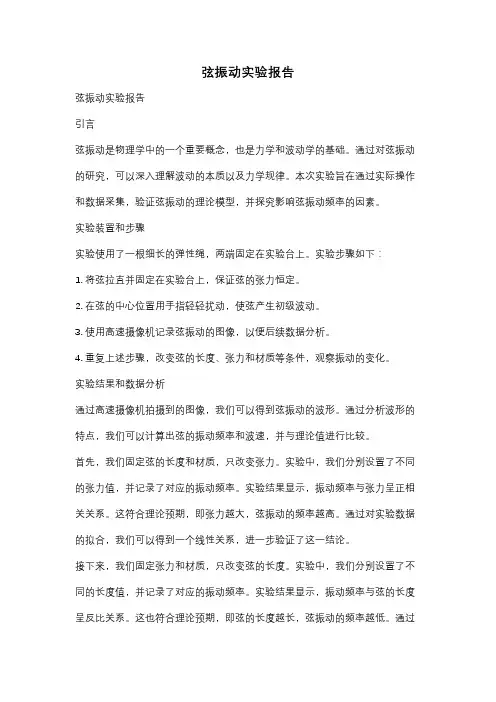

引言
弦振动是物理学中的一个重要概念，也是力学和波动学的基础。通过对弦振动的研究，可以深入理解波动的本质以及力学规律。本次实验旨在通过实际操作和数据采集，验证弦振动的理论模型，并探究影响弦振动频率的因素。
实验装置和步骤
实验使用了一根细长的弹性绳，两端固定在实验台上。实验步骤如下：
1. 将弦拉直并固定在实验台上，保证弦的张力恒定。
2. 在弦的中心位置用手指轻轻扰动，使弦产生初级波动。
3. 使用高速摄像机记录弦振动的图像，以便后续数据分析。
4. 重复上述步骤，改变弦的长度、张力和材质等条件，观察振动的变化。
实验结果和数据分析
通过高速摄像机拍摄到的图像，我们可以得到弦振动的波形。通过分析波形的特点，我们可以计算出弦的振动频率和波速，并与理论值进行比较。
首先，我们固定弦的长度和材质，只改变张力。实验中，我们分别设置了不同的张力值，并记录了对应的振动频率。实验结果显示，振动频率与张力呈正相关关系。这符合理论预期，即张力越大，弦振动的频率越高。通过对实验数据的拟合，我们可以得到一个线性关系，进一步验证了这一结论。
接下来，我们固定张力和材质，只改变弦的长度。实验中，我们分别设置了不同的长度值，并记录了对应的振动频率。实验结果显示，振动频率与弦的长度呈反比关系。这也符合理论预期，即弦的长度越长，弦振动的频率越低。通过对实验数据的拟合，我们可以得到一个反比关系，进一步验证了这一结论。
最后，我们固定张力和长度，只改变弦的材质。实验中，我们使用了不同材质的弦，并记录了对应的振动频率。实验结果显示，振动频率与弦的材质并无明显关系。不同材质的弦在相同条件下产生的振动频率基本相同。这也符合理论预期，即弦的材质对振动频率的影响较小。
实验误差和改进
在实验过程中，我们注意到一些误差可能影响实验结果的精确性。首先，由于实际操作中的不确定性，弦的张力、长度和材质可能存在一定的误差。其次，由于弦的振动是一个复杂的波动过程，摄像机的帧率和分辨率也会对实验结果产生一定的影响。
试验报告
振动环境数据实测与试验剖面设计
实验报告
试验一 正弦振动的环境测量和处理
1试验目的：
（1） 通过本实验连接并掌握正弦机械振动信号测量的基本方法。
（2） 应用Matlab编制相关程序，计算正弦信号的峰值、有效值、频率。
2试验原理：
振动测试包括两种方式：一是测量机械或结构在工作状态下的振动，如振动位移、速度、加速度、频率和相位等，了解被测对象的振动状态，评定等级和寻找振源，对设备进行监测、分析、诊断和故障预测。二是机械设备或结构施加某种激励，测量其受迫振动，以便求得被测对象的振动力学参量或动态性能，如固有频率、阻尼、刚度、频率响应和模态等。振动的幅值、频率和相位时振动的三个基本参数，成为振动三要素。
幅值：幅值是振动强度的标志，它可以用峰值、有效值、平均值等方法来表示。
频率：不同的频率成分反应系统内不同的振源。通过频谱分析可以确定主要频率成分及其幅值大小，从而寻找振源，采取相应的措施。
压电传感器的力学模型可简化为一个单自由度质量-弹簧系统。根据压电效应的原理，当晶体上受到振动作用力后，将产生电荷量，该电荷量与作用力成正比，这就是压电传感器完成机电转换的工作原理。压电式加速度传感器在振动测试领域中应用广泛，可以测量各种环境中的振动量。
实验设备与振动测量实验装置图1所示，将加速度传感器通过配套的磁座吸附在振动实验台底座上，然后将其输出端和数据采集仪的输入端相连，通过USB接口和PC机相连，在通过软件将计算完成的信号数据呈现在显示器上。
图1 实验设备与振动测量实验装置
傅里叶变换能将满足一定条件的某个函数表示成三角函数（正弦和/或余弦函数）或者它们的积分的线性组合。在不同的研究领域，傅里叶变换具有多种不同的变体形式，如连续傅里叶变换和离散傅里叶变换。最初傅里叶分析是作为热过程的解析分析的工具被提出的。
f(t）满足傅立叶积分定理条件时，下图①式的积分运算称为f(t）的傅立叶变换，②式的积分运算叫做F（ω）的傅立叶逆变换。F（ω）叫做f(t）的象函数，f(t）叫做 F（ω）的象原函数。
弦振动实验报告e
弦振动的研究
一、实验目的
1、观察固定均匀弦振动共振干预形成驻波时的波形，加深驻波的认识。
2、了解固定弦振动固有频率与弦线的线密ρ、弦长L和弦的张力Τ的关系，并进行测量。
二、实验仪器
弦线，电子天平，滑轮及支架，砝码，电振音叉，米尺
三、实验原理
为了研究问题的方便，认为波动是从A点发出的，沿弦线朝Ｂ端方向传播，称为入射波，再由Ｂ端反射沿弦线朝Ａ端传播，称为反射波。入射波与反射波在同一条弦线上沿相反方向传播时将相互干预，移动劈尖Ｂ到适合位置．弦线上的波就形成驻波。这时，弦线上的波被分成几段形成波节和波腹。驻波形成如图〔2〕所示。
设图中的两列波是沿X轴相向方向传播的振幅相等、频率相同振动方向一致的简谐波。向右传播的用细实线表示，向左传播的用细虚线表示，它们的合成驻波用粗实线表示。由图可见，两个波腹间的距离都是等于半个波长，这可从波动方程推导出来。
下面用简谐波表达式对驻波进行定量描述。设沿X轴正方向传播的波为入射波，沿X轴负方向传播的波为反射波，取它们振动位相始终相同的点作坐标原点
“O〞，且在X＝0处，振动质点向上达最大位移时开始计时，那么它们的波动方图〔2〕 程分别为：
Y1＝Acos2(ft－x/ )
Y2＝Acos[2 (ft＋x/λ)+ ]
式中A为简谐波的振幅，f为频率，为波长，X为弦线上质点的坐标位置。两波叠加后的合成波为驻波，其方程为：
Y1 ＋Y2＝2Acos[2〔x/ 〕+/2]Acos2ft ①
由此可见，入射波与反射波合成后，弦上各点都在以同一频率作简谐振动，它们的振幅为｜2A cos[2〔x/ 〕+/2] |，与时间无关t，只与质点的位置x有关。
由于波节处振幅为零，即：｜cos[2〔x/ 〕+/2] |＝0
2〔x/ 〕+/2＝(2k+1) / 2 ( k=0. 2. 3. … )
可得波节的位置为：
弦振动——精选推荐

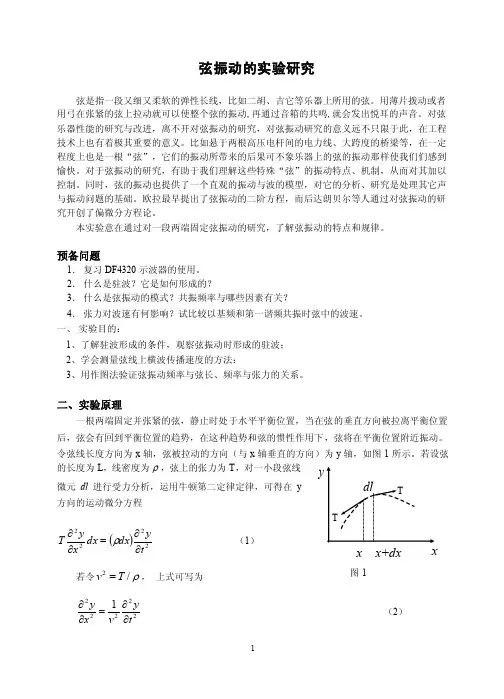

1 弦振动的实验研究
弦是指一段又细又柔软的弹性长线，比如二胡、吉它等乐器上所用的弦。用薄片拨动或者
用弓在张紧的弦上拉动就可以使整个弦的振动,再通过音箱的共鸣,就会发出悦耳的声音。对弦
乐器性能的研究与改进，离不开对弦振动的研究，对弦振动研究的意义远不只限于此，在工程
技术上也有着极其重要的意义。比如悬于两根高压电杆间的电力线、大跨度的桥梁等，在一定
程度上也是一根“弦”，它们的振动所带来的后果可不象乐器上的弦的振动那样使我们们感到
愉快。对于弦振动的研究，有助于我们理解这些特殊“弦”的振动特点、机制，从而对其加以
控制。同时，弦的振动也提供了一个直观的振动与波的模型，对它的分析、研究是处理其它声
与振动问题的基础。欧拉最早提出了弦振动的二阶方程，而后达朗贝尔等人通过对弦振动的研
究开创了偏微分方程论。
本实验意在通过对一段两端固定弦振动的研究，了解弦振动的特点和规律。
预备问题
1． 复习DF4320示波器的使用。
2． 什么是驻波？它是如何形成的？
3． 什么是弦振动的模式？共振频率与哪些因素有关？
4． 张力对波速有何影响？试比较以基频和第一谐频共振时弦中的波速。
一、 实验目的：
1、了解驻波形成的条件，观察弦振动时形成的驻波；
2、学会测量弦线上横波传播速度的方法：
3、用作图法验证弦振动频率与弦长、频率与张力的关系。
二、实验原理
一根两端固定并张紧的弦，静止时处于水平平衡位置，当在弦的垂直方向被拉离平衡位置
后，弦会有回到平衡位置的趋势，在这种趋势和弦的惯性作用下，弦将在平衡位置附近振动。
令弦线长度方向为x轴，弦被拉动的方向（与x轴垂直的方向）为y轴，如图1所示。若设弦
的长度为L，线密度为
，弦上的张力为T，对一小段弦线
微元dl进行受力分析，运用牛顿第二定律定律，可得在y
方向的运动微分方程
22
22
ty
dxdx
xy
T
（1）
若令/2Tv
， 上式可写为
22
2221
ty
vxy
弦振动的研究实验报告
弦振动的研究实验报告
实验目的：通过实验研究弦的振动特性，并分析弦振动时的动力学特点。
实验装置和材料：
1. 弦：选用一根细长的弹性绳或细细的金属丝作为实验弦。
2. 振动源：使用一个固定在实验台上的振动源，可以通过电机或手动方式产生振动。
3. 能量传输装置：使用一个振动传输装置，将振动传输到实验弦上，如夹子、固定块等。
4. 振动探测器：使用一个合适的装置或传感器，用于测量弦的振动状态，如光电传感器、激光干涉仪等。
5. 数据采集设备：使用一个数据采集器，将振动数据进行记录和分析。
实验步骤：
1. 将实验弦固定在实验台上，并将振动源固定在一端，确保弦能够自由振动。
2. 施加适量的拉力到弦上，以保证弦的紧绷度。
3. 使用振动源产生一定频率和振幅的振动，并将振动传输到实验弦上。
4. 启动数据采集设备记录弦的振动数据，包括振动频率、振幅和相位等。
5. 根据需要，可以改变振动源的频率和振幅，记录不同条件下的振动数据。
6. 对实验数据进行分析，绘制振动频率与振幅的关系图，并分析振动的谐波特性。
实验结果与分析：
1. 实验数据表明，弦的振动频率与振幅呈正相关关系，即振动频率随着振幅的增加而增加。
2. 弦振动呈现出谐波特性，即振动状态可分解为基频振动和多个谐波振动的叠加。
3. 弦的振动模式与弦长度、拉力和材料特性有关，可以通过改变这些参数来调节振动频率和振幅。
结论：
通过实验研究弦的振动特性，我们发现弦振动具有谐波特性，振动频率与振幅呈正相关关系。弦的振动模式受到弦长度、拉力和材料特性的影响。这些实验结果对于理解弦乐器的音色产生原理和振动系统的动力学特性具有重要意义。
振动测试
1 振动测试
物体或质点相对于平衡位置所作的往复运动叫振动。振动又分为正弦振动、随机振动、复合振动、扫描振动、定频振动。描述振动的主要参数有：振幅、速度、加速度。
目录
1概念 2简介 3响应测量
4参量测定 5测定方法 6导纳方法
7时域识别 8载荷识别 9环境试验
10试验设备 11意义使用 12随机试验
13安全防范 14测15试验环境 16试验程序
概念
vibration test
振动试验是指评定产品在预期的使用环境中抗振能力而对受振动的实物或模型进行的试验。根据施加的振动载荷的类型把振动试验分为正弦振动试验和随机振动试验两种。正弦振动试验包括定额振动试验和扫描正弦振动试验。扫描振动试验要求振动频率按一定规律变化，如线性变化或指数规律变化。振动试验设备分为加载设备和控制设备两部分。加载设备有机械式振动台、电磁式振动台和电液式振动台。电磁式振动台是目前使用最广泛的一种加载设备。振动控制试验用来产生振动信号和控制振动量级的大小。振动控制设备应具备正弦振动控制功能和随机振动控制功能。振动试验主要是环境模拟，试验参数为频率范围、振动幅值和试验持续时间。振动对产品的影响有：结构损坏，如结构变形、产品裂纹或断裂；产品功能失效或性能超差，如接触不良、继电器误动作等，这种破坏不
2 属于永久性破坏，因为一旦振动减小或停止，工作就能恢复正常；工艺性破坏，如螺钉或连接件松动、脱焊。从振动试验技术发展趋势看，将采用多点控制技术、多台联合激动技术。图为飞机振动试验情况。
简介
振动试验是仿真产品在运输(Transportation)、安装(Installation)及使用(Use)环境中所遭遇到的各种振动环境影响，本试验是模拟产品在运输、安装及使用环境下所遭遇到的各种振动环境影响，用来确定产品是否能承受各种环境振动的能力。振动试验是评定元器件、零部件及整机在预期的运输及使用环境中的抵抗能力.
弦振动研究实验报告
弦振动研究实验报告
弦振动研究实验报告
引言
弦振动是物理学中一个重要的研究领域，对于理解声音、乐器演奏、结构工程等方面都具有重要意义。本实验旨在通过实验观察和数据分析，探究弦振动的基本原理和特性。
实验目的
1. 研究弦振动的基本原理和特性。
2. 通过实验观察和数据分析，验证弦振动的频率与弦长、张力和质量的关系。
3. 探究不同条件下弦振动的共振现象。
实验装置与方法
本实验使用的装置包括弦线、定滑轮、振动发生器、频率计和质量块等。具体实验步骤如下：
1. 将弦线固定在两个支架上，并通过定滑轮使弦线保持水平。
2. 在弦线上固定一个质量块，调整张力。
3. 将振动发生器连接到弦线上，并调节频率。
4. 使用频率计测量弦线的频率。
5. 重复步骤2-4，改变质量块的质量、张力和弦长等条件。
实验结果与分析
通过实验观察和数据分析，我们得到了以下结果：
1. 频率与弦长的关系：在保持张力和质量不变的情况下，我们改变了弦长。实验结果显示，随着弦长的增加，频率呈现出递减的趋势。这与理论预测相符，即频率与弦长成反比关系。
2. 频率与张力的关系：在保持弦长和质量不变的情况下，我们改变了张力。实验结果表明，随着张力的增加，频率也随之增加。这符合理论预测，即频率与张力成正比关系。
3. 频率与质量的关系：在保持弦长和张力不变的情况下，我们改变了质量。实验结果显示，随着质量的增加，频率呈现出递减的趋势。这与理论预测相符，即频率与质量成反比关系。
4. 共振现象：我们在实验中发现了共振现象。当振动发生器的频率与弦的固有频率相等时，弦会出现共振现象，振幅显著增大。这说明共振频率与弦的固有频率相匹配。
结论
通过本实验的观察和数据分析，我们得出以下结论：
1. 弦振动的频率与弦长成反比关系，与张力和质量成正比关系。
2. 弦振动会出现共振现象，当振动发生器的频率与弦的固有频率相等时，振幅显著增大。
这些结论对于理解弦振动的基本原理和特性具有重要意义。在实际应用中，我们可以根据这些关系来设计和调整乐器的音调，以及优化结构工程中的弦悬挂系统。
弦振动实验报告 2
百度文库 - 让每个人平等地提升自我
6 弦振动的研究
一、实验目的
1、观察固定均匀弦振动共振干涉形成驻波时的波形，加深驻波的认识。
2、了解固定弦振动固有频率与弦线的线密ρ、弦长L和弦的张力Τ的关系，并进行测量。
二、实验仪器
弦线，电子天平，滑轮及支架，砝码，电振音叉，米尺
三、实验原理
为了研究问题的方便，认为波动是从A点发出的，沿弦线朝Ｂ端方向传播，称为入射波，再由Ｂ端反射沿弦线朝Ａ端传播，称为反射波。入射波与反射波在同一条弦线上沿相反方向传播时将相互干涉，移动劈尖Ｂ到适合位置．弦线上的波就形成驻波。这时，弦线上的波被分成几段形成波节和波腹。驻波形成如图（2）所示。
设图中的两列波是沿X轴相向方向传播的振幅相等、频率相同振动方向一致的简谐波。向右传播的用细实线表示，向左传播的用细虚线表示，它们的合成驻波用粗实线表示。由图可见，两个波腹间的距离都是等于半个波长，这可从波动方程推导出来。
下面用简谐波表达式对驻波进行定量描述。设沿X轴正方向传播的波为入射波，沿X轴负方向传播的波为反射波，取它们振动位相始终相同的点作坐标原点
“O”，且在X＝0处，振动质点向上达最大位移时开始计时，则它们的波动方程图（2） 百度文库 - 让每个人平等地提升自我
6 分别为：
Y1＝Acos2(ft－x/ )
Y2＝Acos[2 (ft＋x/λ)+ ]
式中A为简谐波的振幅，f为频率，为波长，X为弦线上质点的坐标位置。两波叠加后的合成波为驻波，其方程为：
Y1 ＋Y2＝2Acos[2（x/ ）+/2]Acos2ft ①
由此可见，入射波与反射波合成后，弦上各点都在以同一频率作简谐振动，它们的振幅为｜2A cos[2（x/ ）+/2] |，与时间无关t，只与质点的位置x有关。
由于波节处振幅为零，即：｜cos[2（x/ ）+/2] |＝0
2（x/ ）+/2＝(2k+1) / 2 ( k=0. 2. 3. … )
弦振动的研究实验报告 2
弦振动的研究实验报告
弦振动的研究实验报告
引言
弦振动作为物理学中的一个重要研究领域，其在音乐、工程、物理等多个领域都有广泛的应用。本文将介绍一项关于弦振动的实验研究，通过实验数据和分析，探究弦振动的特性和规律。
实验目的
本次实验的目的是通过调节弦的张力和长度，观察弦振动的频率和波形变化，进一步了解弦振动的特性，并验证弦振动的相关理论。
实验器材
1. 弦：选择一根柔软且均匀的弦，如钢琴弦或者尼龙弦。
2. 弦激振器：用于激励弦振动的装置，可以是手摇的或者电动的。
3. 张力调节器：用于调节弦的张力，可以通过改变固定点的位置或者增加负重来实现。
4. 长度调节器：用于调节弦的长度，可以通过改变固定点的位置或者使用滑动支架来实现。
5. 频率计：用于测量弦振动的频率。
实验步骤
1. 设置实验装置：将弦固定在两个支架上，并通过张力调节器调整弦的张力。保持弦的长度初值为L0。
2. 激励弦振动：使用弦激振器在弦上施加横向力，使其振动。可以调整激振器的频率和振幅。 3. 测量频率：使用频率计测量弦振动的频率。记录下频率值f0。
4. 调整弦长度：通过滑动支架或者改变固定点的位置，改变弦的长度为L1，并再次测量频率f1。
5. 调整张力：通过增加负重或者改变固定点的位置，改变弦的张力，并测量频率f2。
6. 重复步骤4和5，记录不同长度和张力下的频率值。
实验结果与分析
通过实验数据的记录和分析，我们可以得到以下结论：
1. 弦的长度对振动频率的影响：当弦的长度增加时，振动频率减小。这符合弦振动的基本原理，即弦的长度与振动频率呈反比关系。
2. 弦的张力对振动频率的影响：当张力增大时，振动频率也增大。这是因为张力的增加会使弦的振动速度加快，从而导致频率的增加。
3. 弦的波形变化：通过观察弦的振动波形，我们可以发现当振动频率接近弦的固有频率时，波形呈现出共振现象，振幅增大。这是由于共振频率与弦的固有频率相匹配，能量传递更加高效。
振动试验基本知识
1 专业知识
1、振动试验基本知识
1.1 振动试验方法
试验方法包括试验目的，一般说明、试验要求、严酷等级及试验程序等几个主要部分。为了完成试验程序中规定的试验，在振动试验方法中又规定了“正弦振动试验”和“随机振动试验”两种型式的试验方法。
正弦振动试验
正弦振动试验控制的参数主要是两个，即频率和幅值。依照频率变和不变分为定频和扫频两种。
定频试验主要用于：
a） 耐共振频率处理：在产品振动频响检查时发现的明显共振频率点上，施加规定振动参数振幅的振动，以考核产品耐共振振动的能力。
b） 耐予定频率处理：在已知产品使用环境条件振动频率时，可采用耐予定频率的振动试验，其目的还是为考核产品在予定危险频率下承受振动的能力。
扫频试验主要用于：
产品振动频响的检查（即最初共振检查）：确定共振点及工作的稳定性，找出产品共振频率，以做耐振处理。
耐扫频处理：当产品在使用频率范围内无共振点时，或有数个不明显的谐振点，必须进行耐扫频处理，扫频处理方式在低频段采用定位移幅值，高频段采用定加速度幅值的对数连续扫描，其交越频率一般在55-72Hz，扫频速率一般按每分钟一个倍频进行。
最后共振检查：以产品振动频响检查相同的方法检查产品经耐振处理后，各共振点有无改变，以确定产品通过耐振处理后的可靠程度。
随机振动试验
随机振动试验按实际环境要求有以下几种类型：宽带随机振动试验、窄带随机振动试验、宽带随机加上一个或数个正弦信号、宽带随机加上一个或数个窄带随机。前两种是随机试验，后两种是混合型也可以归入随机试验。
电动振动台的工作原理是基于载流导体在磁场中受到电磁力作用的安培定律。
1.2 机械环境试验方法标准
电工电子产品环境试验国家标准汇编（第二版）2001年4月
汇编中汇集了截止目前我国正式发布实施的环境试验方面的国家标准72项，其中有近50项不同程度地采用IEC标准，内容包括：总则、名词术语、各种试验方法、试验导则及环境参数测量方法标准。
