机械设计改错题
第三次辅导
制图中螺纹联接 键联接 轴承 配合及轴系改错 轴承受轴向力及寿命 等
1、齿轮传动油润滑，滚动轴承脂润滑
①轴承端盖与箱体之间缺少垫片。②齿轮与轴承之间缺少挡油环。③齿轮左边缺少定位。④齿轮与轴缺少键连接。⑤右边轴承的左边轴肩太高，超过轴承内圈的高度。⑥轴承通盖内径应大于轴颈。⑦轴承通盖内缺少毛毡。⑧右边联轴器处键槽太长。
2、齿轮传动油润滑，滚动轴承脂润滑，轴端安装V带轮
①带轮与轴缺少键连接。②轴承通盖内径应大于轴颈。③轴承通盖内缺少毛毡。④轴承端盖与箱体之间缺少垫片。⑤轴承安装成串联了。⑥齿轮与轴承之间缺少挡油环。⑦齿轮左边轮毂长度太长。⑧齿轮与轴缺少键连接。
3、一对角接触球轴承支承的轴系，齿轮油润滑，轴承脂润滑，轴端装联轴器。试指出图中的结构错误（在错误处写出序号，并在图下空白处按号简要说明错误之内容，不必在图上改正）。
①轴承端盖缺少内圈，轴承无法定位。②左边轴承的右边轴肩太高，超过轴承内圈的高度。③齿轮与轴承之间缺少挡油环。④轴承通盖内径应大于轴颈。⑤轴承通盖内缺少毛毡。⑥右边联轴器处缺少键联接。⑦联轴器处轴过长。
4、一对圆锥滚子轴承支承的轴系，齿轮稀油润滑，轴承脂润滑，轴端装有联轴器。试指出图中的结构错误（在图6中错误处写出序号，并在图下空白处按序号简要说明错误之内容，不必在图上改正。）
①联轴器处键槽应开到右边。②一轴上有多个键槽时，应放在同一条加工母线上。③轴承通盖内径应大于轴颈。④轴承端盖与箱体之间缺少垫片。⑤左边轴承处应无键槽。⑥齿轮与轴承之间缺少挡油环。⑦轴承应面对面或背对背安装。⑧齿轮右边应有定位。⑨轴右端太长。
5、一对角接触球轴承支承的轴系，轴承正安装（面对面），轴端装有联轴器，齿轮用稀油润滑，轴承用脂润滑。试指出原图中的轴系结构错误（在错误处写出序号，并在图下空白处按序号简要说明错误内容，不必在图上改正）
①左边轴太长。②联轴器缺少键联接。③轴承通盖内径应大于轴颈。④轴承端盖与箱体之间缺少垫片。⑤轴承应面对面或背对背安装。⑥左边轴承的右边轴肩太高，超过轴承内圈的高度。
6、下图为下置蜗杆轴，发热量大，蜗杆及轴承皆为油润滑，指出结构设计上的错误，并说明错误原因（并就图改正）。 ①左边联轴器与轴缺少键连接。②半联轴器内径应通开。③轴承端盖与箱体之间缺少垫片。④右边轴承的左边无定位。⑤箱体与轴承盖配合处应铸造出凸台。
《机械设计基础》典型试题及答案(10套)
《机械设计基础》典型试题及答案（10套）
1
《机械设计基础》典型试题1
一 .填空
1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700； (1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。
2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。
（A） 不存在 （B） 曲柄与连杆共线时为 （C）摇杆与连杆共线时为
3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。
（A） 压力角 （B）传动角 （C）极位夹角
4.___________决定了从动杆的运动规律。
（A）凸轮转速 （B）凸轮轮廓曲线 （C）凸轮形状
5.凸轮机构中，凸轮基圆半径愈___________， 压力角愈___________ ，机构传动性能愈好。
6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。
(A) 压紧力 (B) 轴向力 (C) 摩擦力
7.链“B18X80”的含义是_______________________。
8.螺纹联接是指___________________________。
螺旋传动是指___________________________。
9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。
10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。用于薄壁零件联接的螺纹，宜采用_______________________。
(A) 螺栓联接 (B) 双头螺栓联接 (C) 螺钉联接 (D) 三角形细牙螺纹
机械设计基础期末题库(含答案)_长沙理工大学
1 / 29
长沙理工大学机械设计期末考试题库含答案
机械设计试卷3
一 选择填空题 （每空一分共20分）
1在常用的螺纹连接中，自锁性能最好的螺纹是 普通螺纹 ，其牙型角60。
2普通平键连接工作时，平键的工作面是 侧面，平键的剖面尺寸bh按
轴径 从标准中查取。平键连接主要失效形式是 压溃 。
3带传动中，若1为主动轮圆周速度，2为从动轮圆周速度，为带速，则这些速度之间存在的关系是 12 。
4 V带传动中，V带截面楔角40，则V带轮的轮槽角φ0应 <
40。
5在设计V带传动时，V带的型号可根据 计算功率 和 小带轮转速 查选型图确定。
6对于一对材料相同的钢制软齿面齿轮传动，为使大小齿轮接近等强度，常用的热处理方法是小齿轮 调质 ，大齿轮 正火 。
7根据轴的承载情况，自行车的前轴承受弯矩作用应称为 心 轴。中间轴应称为 转 轴。
8代号为6206的滚动轴承，其类型是 深沟球轴承，内径d= 30 mm。
9温度和压力是影响粘度的主要因素，若温度升高，则 粘度降低（或减少） ，
若压力升高，则 粘度增加（或变大）。
10 在下列联轴器中，能补偿两轴的相对位移以及可缓冲吸振的是 D 。
A凸缘联轴器 B齿式联轴器 C万向联轴器 D弹性柱销轴器
11在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。
12普通平键连接工作时，平键的工作面是
侧面。
二 简答题(共5题，每题6分)
1 简述齿轮传动的失效形式和开式齿轮传动的设计准则
答：失效形式包括：
轮齿折断（1分）、齿面疲劳点蚀（1分）、齿面磨损（1分）、齿面胶合（1分）、轮齿塑性变形（1分）。
开式齿轮传动的设计准则：按齿根弯曲疲劳强度进行设计，然后考虑磨损的影响将模数适当加大。（1分）
2 以框图形式说明转轴的设计过程。 2 / 29
北航轴的结构设计改错——机械设计基础
北航轴的结构设计改错——机械设计基础(总9页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小-- 机械设计基础
——轴的结构设计改错
一、指出图中结构不合理之处，并改正。
1、
答案：
1） 左端轴承处的弹性挡圈去掉。
2） 右端轴承处轴肩过高，应改为低于轴承内圈。
3） 齿轮右端用轴套固定，与齿轮配合的轴头长度应小短于齿轮轮毂宽度。
4） 左端轴承处应有越程槽。
5） 联轴器没固定，左端应改为轴肩固定。
6） 右端轴承改为轴套定位。
7） 与齿轮配合处的键槽过长，应短于其轮毂宽度。
8）齿轮应改为腹板式结构。
9) 将联轴器的周向固定，改为键联接。
2、
答案： 3
主要结构错误：
1） 与齿轮处键槽的位置不在同一母线上；
2） 端盖孔与轴径间无间隙；
3） 左轴承端盖与箱体间无调整密封垫片；
4） 轴套超过轴承内圈定位高度；
5） 三面接触，齿轮左侧轴向定位不可靠；
6） 键顶部与齿轮接触；
7） 无挡油盘；
8） 两轴承端盖的端面处应减少加工面。
3、
答案：
1） 轴承内外圈剖面线方向不一致，应改为方向一致； 2） 左端轴承用轴肩定位，且轴肩不高于轴承内圈；
3） 齿轮没有轴向固定，改为左端用轴环，右端用轴套固定；
4） 与左端轴承配合的轴段上应有砂轮越程槽；
5） 联轴器没有轴向定位，应必为用轴肩定位；
6） 右端轴承改为加大定位和固定，且低于轴承内圈；
7） 与齿轮配合的轴段应有键槽；
8） 齿轮改为腹板式结构性
9） 轴的右端键槽过长，改为短于联轴器的孔的长度。
4、
答案：
1） 左边轴肩高于轴承内圈；
2） 与齿轮配轴段太长，齿轮轴向未定位；
3） 齿轮与轴承间缺套筒；
4） 右边轴肩过高超过轴承内圈；
5） 右端盖与轴接触；
6） 右端盖处缺少密封圈；
7） 皮带轮周向定位缺键槽；；
机械设计基础试题(含答案)
______________________________________________________________________________________________________________
精品资料

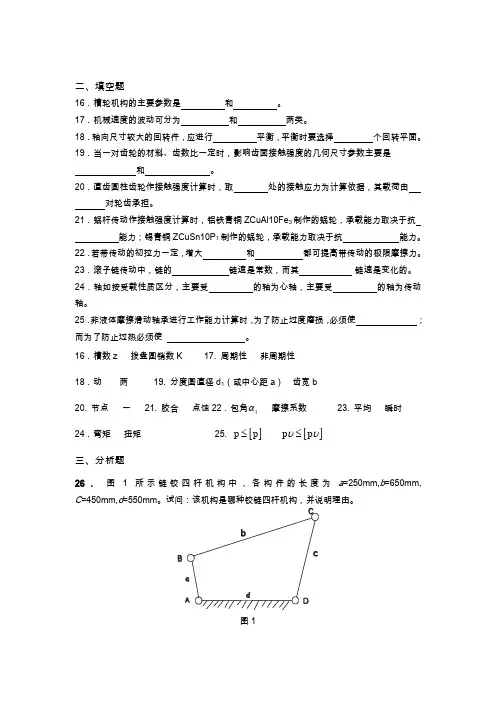

二、填空题
16．槽轮机构的主要参数是
和
。
17．机械速度的波动可分为
和
两类。
18．轴向尺寸较大的回转件，应进行
平衡，平衡时要选择
个回转平面。
19．当一对齿轮的材料、齿数比一定时，影响齿面接触强度的几何尺寸参数主要是
和
。
20．直齿圆柱齿轮作接触强度计算时，取
处的接触应力为计算依据，其载荷由
对轮齿承担。
21．蜗杆传动作接触强度计算时，铝铁青铜ZCuAl10Fe3制作的蜗轮，承载能力取决于抗
能力；锡青铜ZCuSn10P1制作的蜗轮，承载能力取决于抗
能力。
22．若带传动的初拉力一定，增大
和
都可提高带传动的极限摩擦力。
23．滚子链传动中，链的
链速是常数，而其
链速是变化的。
24．轴如按受载性质区分，主要受
的轴为心轴，主要受
的轴为传动轴。
25．非液体摩擦滑动轴承进行工作能力计算时，为了防止过度磨损，必须使
；而为了防止过热必须使
。
16．槽数z 拨盘圆销数K 17. 周期性 非周期性
18．动 两 19. 分度圆直径d1（或中心距a） 齿宽b
20. 节点 一 21. 胶合 点蚀22．包角1 摩擦系数 23. 平均 瞬时
机械设计习题解答
机械设计习题解答
第2章 机械设计总论
一、填空题
1．当机械零件出现疲劳断裂时，应按 A
准则计算。
A．强度； B.刚度； C.寿命； D.振动稳定性
2.零件的工作安全系数为 B
。
A．零件的极限应力比许用应力； B.零件的极限应力比工作应力
C.零件的工作应力比许用应力； D.零件的工作应力比极限应力
3.对大量生产、强度要求高、尺寸不大、形状不复杂的零件，应选择 D
。
A．铸造； B.冲压； C.自由锻造； D.模锻
二、是非题
1.当零件可能出现塑性变形时，应按刚性准则计算。（×）
2．调质钢的回火温度越高，其硬度和强度将越低，塑性越好。（√）
3.机器的设计阶段是决定机器好坏的关键。（√）
4.疲劳破坏是引起大部分机械零件破坏的主要原因。（√）
5.随着工作时间的延长，零件的可靠度总是不变。（×）
第3章 机械零件的强度
一、简答题
1.弯曲疲劳极限的综合影响系数的含义是什么？它与那些因素有关？它对零件疲劳强度与静强度各有何影响？
答： ① 综合影响系数()Dk的含义：在对称循环时，()Dk是试件与零件疲劳极限的比值；在非对称循环时，()Dk是试件与零件极限应力幅的比值。
② ()Dk与零件的有效应力集中系数、尺寸系数、表面状态系数有关。
③ ()Dk对零件的疲劳强度有影响，对零件的静强度没有影响。
2.零件的等寿命疲劳曲线与材料试件的等寿命疲劳曲线有何区别？零件和材料试件的失效形式是否总是相同的？为什么？
答：
① 零件的等寿命疲劳曲线相对于材料试件的等寿命疲劳曲线下移了一段距离。
② 在相同变应力作用下，两者的失效规律并不总是相同的，因为零件疲劳曲线中疲劳破坏的范围增大了。
3.试说明承受循环变应力的机械零件，在什么情况下可按静条件强度计算？在什么情况下按疲劳强度条件计算？
答：
承受循环变应力的机械零件，当应力循环次数310N时，按静强度条件计算；当极限应力点与疲劳极限应力曲线中的屈服曲线相交时，也按静强度计算。当3010NN时，按疲劳强度条件计算。
机械设计基础试题含答案)
机械设计基础试卷1
一、选择题：本大题共15个小题，每小题3分，共45分。在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。
1．下列铰链四杆机构中，能实现急回运动的是
A．双摇杆机构 B.曲柄摇杆机构
C．双曲柄机构 D.对心曲柄滑块机构
【 】
2．平面连杆机构中，当传动角γ较大时，则
A．机构的传力性能较好 B. 机构的传力性能较差
C．可以满足机构的自锁要求 D.机构的效率较低
3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：
A. 压力角不变 B. 啮合角不变
C．节圆半径不变 D. 基圆半径不变
【 】
4．渐开线齿轮实现连续传动时，其重合度为
A．ε<0 B.ε=0 C.ε<1 D. ε≥1
【 】
5. 塑性材料制成的零件进行静强度计算时，其极限应力为
A．σB B. σs C. σ0 D. σ－1
【 】
6. 下列四种螺纹中，自锁性能最好的是
A．粗牙普通螺纹 B.细牙普通螺纹
C．梯形螺纹 D.锯齿形螺纹
【 】
7．普通平键联接在选定尺寸后，主要是验算其
A．挤压强度 B. 剪切强度
C．弯曲强度 D. 耐磨性
机械设计期末考试题库含答案
大学机械设计期末考试题库含答案
机械设计试卷3
一 选择填空题 （每空一分共20分）
1在常用的螺纹连接中，自锁性能最好的螺纹是 普通螺纹 ，其牙型角60。
2普通平键连接工作时，平键的工作面是 侧面，平键的剖面尺寸bh按
轴径 从标准中查取。平键连接主要失效形式是 压溃 。
3带传动中，若1为主动轮圆周速度，2为从动轮圆周速度，为带速，则这些速度之间存在的关系是 12 。
4 V带传动中，V带截面楔角40，则V带轮的轮槽角φ0应 < 40。
5在设计V带传动时，V带的型号可根据 计算功率 和 小带轮转速 查选型图确定。
6对于一对材料相同的钢制软齿面齿轮传动，为使大小齿轮接近等强度，常用的热处理方法是小齿轮 调质 ，大齿轮 正火 。
7根据轴的承载情况，自行车的前轴承受弯矩作用应称为 心 轴。中间轴应称为 转 轴。
8代号为6206的滚动轴承，其类型是 深沟球轴承，内径d= 30 mm。
9温度和压力是影响粘度的主要因素，若温度升高，则
粘度降低（或减少） ，
若压力升高，则 粘度增加（或变大）。
10 在下列联轴器中，能补偿两轴的相对位移以及可缓冲吸振的是
D 。
A凸缘联轴器 B齿式联轴器 C万向联轴器 D弹性柱销轴器
11在蜗杆传动中，规定蜗杆分度圆直径的目的是
减少蜗轮滚刀的数量，利于刀具标准化。
12普通平键连接工作时，平键的工作面是 侧面。
二 简答题(共5题，每题6分)
1 简述齿轮传动的失效形式和开式齿轮传动的设计准则
答：失效形式包括：
轮齿折断（1分）、齿面疲劳点蚀（1分）、齿面磨损（1分）、齿面胶合（1分）、轮齿塑性变形（1分）。
开式齿轮传动的设计准则：按齿根弯曲疲劳强度进行设计，然后考虑磨损的影响将模数适当加大。（1分）
2 以框图形式说明转轴的设计过程。
3简述蜗杆传动的正确啮合条件。
(完整版)机械设计考试试题及其答案
1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为 【 】
A．轮齿疲劳折断 B. 齿面疲劳点蚀
C．齿面胶合 D. 齿面塑性变形
2．带传动在工作时产生弹性滑动，是由于 【 】
A．包角α太小 B. 初拉力F0太小
C．紧边与松边拉力不等 D. 传动过载
3．在下列四种型号的滚动轴承中，只能承受径向载荷的是 【 】
A．6208 B. N208 C. 3208 D. 5208
4．下列四种螺纹中，自锁性能最好的是 【 】
A．粗牙普通螺纹 B.细牙普通螺纹
C．梯形螺纹 D.锯齿形螺纹
5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为 【 】
A．减小齿面滑动速度υs B. 减少蜗杆头数Z1
C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q
6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指 【 】
A．弹簧外径与簧丝直径之比值
B．弹簧内径与簧丝直径之比值
C．弹簧自由高度与簧丝直径之比值
D．弹簧中径与簧丝直径之比值
7．普通平键接联采用两个键时，一般两键间的布置角度为 【 】
A．90° B. 120° C.135° D.180°
机械设计期末考试试题及答案1
第 1 页 （共 25 页） 考试科目： 机 械 设 计 考试时间： 120分钟 试卷总分 100分
题号
一
二
三
四 五
总分
得分
评卷教师
一、简答题 （本大题共4小题，总计26分）
1、 齿轮强度计算中，有哪两种强度计算理论？分别针对哪些失效？若齿轮传动为闭式软齿面传动，其设计准则是什么？ （6分）
齿面的接触疲劳强度和齿根的弯曲疲劳强度的计算，齿面的接触疲劳强度针对于齿面的疲劳点蚀失效和齿根的弯曲疲劳强度针对于齿根的疲劳折断。
齿轮传动为闭式软齿面传动，其设计准则是按齿面的接触疲劳强度设计，校核齿根的弯曲疲劳强度。
2、连接螺纹能满足自锁条件，为什么还要考虑防松？根据防松原理，防松分哪几类？（8分）
因为在冲击、振动、变载以及温度变化大时，螺纹副间和支承面间的摩擦力可能在瞬间减小或消失，不再满足自锁条件。这种情况多次重复，就会使联接松动，导致机器不能正常工作或发生严重事故。因此，在设计螺纹联接时，必须考虑防松。根据防松原理，防松类型分为摩擦防松，机械防松，破坏螺纹副关系防松。 得分
3、联轴器和离合器的功用是什么？二者的区别是什么？（6分）
联轴器和离合器的功用是联接两轴使之一同回转并传递转矩。二者区别是：用联轴器联接的两轴在工作中不能分离，只有在停机后拆卸零件才能分离两轴，而用离合器可以在机器运转过程中随时分离或接合两轴。
4、链传动产生动载荷的原因是什么？为减小动载荷应如何选取小链轮的齿数和链条节距？（6分）
小链轮的齿数不宜过小和链条节距不宜过大。
二、选择题 （在每题若干个选项中选出正确的选项填在横线上。
本大题共12小题，总计24分）
1、当两个被联接件之一太厚，不易制成通孔且需要经常拆卸时，往往采用
B 。
A．螺栓联接 B．双头螺柱联接 C．螺钉联接
机械设计试题库及答案12
一、填空题(每空1分共24分)
1.螺纹的公称直径是指螺纹的 径，螺纹的升角是指螺纹
径处的升角。螺旋的自锁条件为 。
2、三角形螺纹的牙型角α＝ ，适用于 ，而梯形螺纹的牙型角α＝ ，适用于 。
3、螺纹联接防松，按其防松原理可分为 防松、 防松和 防松。
4、选择普通平键时，键的截面尺寸(b×h)是根据 查标准来确定的,普通平键的工作面是 。
5、带传动的传动比不宜过大，若传动比过大将使 ，从而使带的有效拉力值减小。6、链传动瞬时传动比是 ，其平均传动比是 。
7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力 ，材料的许用接触应力 ，工作中产生的齿根弯曲应力 ，材料的许用弯曲应力 。
8、直齿圆柱齿轮作接触强度计算时取 处的接触应力为计算依据，其载荷由一对轮齿承担。
9、对非液体摩擦滑动轴承，为防止轴承过度磨损，应校核 ，为防止轴承温升过高产生胶合,应校核 。
10、挠性联抽器按是否具行弹性元件分为 挠性联轴器和 挠性联轴器两大类。
二、单项选择题(每选项1分,共10分)
1.采用螺纹联接时,若被联接件之—厚度较大，且材料较软，强度较低，需要经常装拆，则一般宜采用 。
A螺栓联接； B双头螺柱联接； C螺钉联接。
2.螺纹副在摩擦系数一定时,螺纹的牙型角越大,则 。
A. 当量摩擦系数越小，自锁性能越好；
B．当量摩擦系数越小，自锁性能越差；
C. 当量摩擦系数越大，自锁性能越差；
