变频器检修规程
变频器检修规程 1. 总则 设备概述 变频器的工作原理 变频器是交流电气传动系统的一种，目前应用最为广泛的是交－直－交变频器。变频器先将工频电源的三相交流电经整流桥整流成直流电，又经逆变桥把直流电“逆变”成电压、频率均可变的三相交流电，从而实现对交流电机的调速。变频器英文简称VVVF ( Variable Voltage Variable Frequency）。 主要特性及功能 利用变频器对交流电动机进行调速控制的交流拖动系统有以下优点：容易实现对现有电动机的调速控制，可以实现大范围的高效连续调速控制；容易实现电动机的正反转切换可以连续高频地起停运行；可以适应各种环境下的工作，可以用一台变频器对多台电动机进行控制；电源功率因数大，可以组成高性能的控制系统等等。 适用范围 清单见变频器台账。 设备主要技术性能、参数 详见变频器台账 变频器的基本构成 变频器可以分为四个主要部分： 整流器——它与单相或三相交流电源相连，产生脉动的直流电压。 中间电路——它可以分为以下三种类型：a将直流电压变成直流电流；b使脉动的直流电压变得稳定或平滑，供逆变器使用；c将整流后固定的直流电压变换成可变的直流电压。 逆变器——产生电动机需要的电压频率。 控制电路——它将信号传送给整流器、中间电路和逆变器，同时也接收来自这些部分的信号。具体被控制的部分取决于变频器的设计。 低压变频器 主电路如下图所示： 说明： VD1～VD2：由六个二极管组成的整流模块或整流桥。将三相交流电整流成直流电。 RL：限流电阻。当变频器刚接入电源瞬间，滤波电容的充电电流很大，对整流桥产生一定损坏。限流电阻可以将电源接通瞬间的充电电流限制在一个较小范围内，以消除对整流桥的冲击。 VT：晶闸管。限流电阻长时间接在电路中，会影响直流电压UD和变频器输出电压的大小，也增大了电路的损耗。所用当UD增大到一定程度时，晶闸管VT将RL 短路掉。在容量较小的变频器中，VT也常由接触器的触点替代。 CF1、CF2：电容器组。三相全波整流后的电压波形脉动较大，电容器组对该电压进行滤波，以保证直流电压的平稳。 RC1、RC2：均压电阻。电解电容的电容量有较大的离散性，电容器组CF1、CF2的电容量常不能完全相等，这将导致两电容器组承受的电压不相等，承受较高电压的电容器组将容易损坏。均压电阻可使两电容器组承受的电压趋于平衡。 HL：直流电压指示灯。变频器切断电源后，用来表示滤波电容器组上的电荷是否已经释放完毕。 VI1～VI6：开关器件。六个开关器件组成逆变桥。其功能是把直流电换成频率可调的三相交流电。中、小容量的变频器中，逆变桥所用的开关器件大多是IGBT。
R S T
VD1 VD3 VD5
VD4 VD6
VD2
RL VT CF1
CF2 RC1
RC2 RH
HL UD M
VI1 VI3 VI5
VI4 VI6 VI2 VD
7
VD9
VD1
1
VD10 VD12
VD8
整 流 滤 波 逆 变 VD7～VD12：二极管。为电动机反电动势做功提供回路。 高压变频器
典型变频器平面结构图 从结构上看，主要有三大部分组成： 变压器部分——包括输入隔离变压器。 用户I/O 部分——包括用户控制线、控制电源和风机控制连接用的端子板。 控制部分——包括主控器件。 单元部分——包括功率单元以及安装在柜顶的风机。 高压变频器基本电气图都相似，根据工作电压要求，用不同数量的功率单元串联工作以产生所需要的输出工作电压。
变压器部分 用户I/O部分 控制部分 单元部分 典型高压变频器拓扑（二期溶出隔膜泵） 变频器点检标准 中、高压变频器点检标准
点检部位 点检内容 判定基准 日检 周期 定检 周期 点检方法 工作环境 环境温度 0℃～40℃，温度变化不超过5℃/h 24h 1m 测量 工作环境 环境湿度 ≤90%（20℃），无凝结；相对湿度变化率不超过5% 24h 1m 测量 电源 电压 -10%～5% 24h 1m 观察 电源 频率 频率波动不超过±2％，频率变化每秒不超过±1％ 24h 1m 观察 变频器及附件 气味 无异味 24h 1m 鼻闻
变压器、风扇 振动 运行正常，无异常振动 24h 1m 观察 变压器、风扇 声音 无异常声音 24h 1m 耳听 变压器 温度 温升不超过80℃ 24h 1m 看表 人机界面 显示 各界面显示应无异常 24h 1m 观察
三相电源输入 电动机 点检部位 点检内容 判定基准 日检 周期 定检 周期 点检方法 仪表、指示灯 指示值、显示值 仪表指示值或显示值应满足规定值 24h 1m 观察 过滤网 积灰 无明显积灰（手拭无污物） 24h 1m 观察 低压变频器点检标准 点检部位 点检内容 判定基准 日检 周期 定检 周期 点检方法 工作环境 环境温度 -10℃～40℃ 24h 1m 测量 工作环境 环境湿度 ≤90%（20℃），无凝露 24h 1m 测量
变频器 输入电压、输出电压、直流电压 用整流型电压表测得各值应在正常范围内，且电压平衡 24h 1m 测量 变频柜及附件 气味 无异味 24h 1m 鼻闻
变频器、冷却风扇 振动、声音 运行正常，无异常振动，无异常声音 24h 1m 观察
操作面板 显示 各界面显示正常，无缺损、变浅或闪烁 24h 1m 观察 仪表、指示灯 指示值、显示值 仪表指示值或显示值应满足规定值 24h 1m 观察 变频器进出电缆 温度、颜色、形状 无发热、变形、变色、烧坏等异常情况 24h 1m 观察
过滤网 积灰 无明显积灰（手拭无污物） 24h 1m 观察 设备完好标准 外观应清洁，盘面应无脱漆、锈蚀，标志应正确齐全； 所有接线应无松动，各主回路元件无过热、变色迹象； 逻辑控制、电源、逆变驱动与保护回路中的元器件应完好， 保护动作正常； 主回路的绝缘电阻应符合说明书要求（应大于5MΩ）； 冷却系统应完好，运行正常； 显示面板清晰无破损，外接表计指示正常； 基极驱动信号波形应符合说明书规定。 备件清单 变频器风扇： 生产区域部分变频器风扇型号 序号 备件名称 规格型号（订货号） 使用部位
1 变频器风扇 1-230V+15% 50HZ 1360/min 14uF/400V 一期原磨泥浆泵矿浆泵 0 2 输入输出板(I/O board) .00 3 CPU板(带64M CF卡) A1A0100521C 4 单元控制板CCB .02
5 260A功率单元 .260 单元控制板 .02C IGBT(400A/1400V) 整流二极管 熔断器（200A/690V） 电解电容器 12000F/400VDC 6 通讯板 7 光纤接口板(FOLB board) 8 总线底板(mother board)
9 变频器风扇 3～230/400V D/Y 50HZ 900rpm
丹弗斯变频器
丹弗斯变频器印刷电路板清单 序号 名称 备件PN号码/元件编号 主设备型号 1 触发板 176F8626 FC-302P355T5E00H2XGCXXXSXXXXA0BKCXXXXDX 2 电源板 176F8650 3 预充电板 176F8555 4 IGBTbus bar 176F8600 5 IGBTbus bar 176F8601 6 IGBT 176F8631 7 整流桥 176F8559 8 可控硅 176F8558 9 控制卡 130B1109 10 风扇(柜门/顶部) 176F833 11 触发板 176F8626
FC-302P315T5E00H2XGCXXXSXXXXA0BKCXXXXDX
12 电源板 176F8649 13 预充电板 176F8555 14 IGBTbus bar 176F8600 15 IGBTbus bar 176F8601 16 IGBT 176F8631 17 整流桥 176F8559 18 可控硅 176F8558 19 控制卡 130B1109 20 小电容 176F8323 21 风扇(柜门/顶部) 176F833 22 控制卡 130B1109
FC-302P250T5E00H2XGCXXXSXXXXA0BKCXXXXDX
23 触发板 176F8626 24 电源板 176F8648 25 预充电板 176F8555 26 IGBTbus bar 176F8600 27 IGBTbus bar 176F8601 28 IGBT 176F8630 29 整流桥 176F8559 30 可控硅 176F8558 31 风扇(柜门/顶部) 176F833 32 控制卡 130B1109
FC-302P200T5E00H2XGCXXXSXXXXA0BKCXXXXDX
33 触发板 176F8626 34 电源板 176F8647 35 预充电板 176F8306 36 IGBT 176F8629 37 可控硅 176F8320 38 风扇(柜门/顶部) 176F833 39 控制卡 130B1109
FC-302P160T5E00H2XGCXXXSXXXXA0BKCXXXXDX
40 触发板 176F8626 41 电源板 176F8646 42 预充电板 176F8306 43 IGBT 176F8628 44 可控硅 176F8319 45 风扇(柜门/顶部) 176F833
高压变频器操作规程
高压变频器操作规程（一）变频器的几种状态：1．待机状态：已合高压，未启动变频器，系统发出系统待机信号，可启动变频器。
2．运行状态：变频器已启动并运行，界面显示正在运行。
3．停机状态：变频处于非运行状态为系统停机状态。
4．重故障状态：系统存在重故障，故障记录显示重故障名称，旁路柜K1、K2断开，此时变频器向主控室发出故障信号，高压柜跳闸。
须待重故障消除后，按复位按钮进行复位后方可合闸。
5．轻故障状态：系统存在轻故障，界面显示轻故障名称，此时变频器向主控室发出故障信号，变频器可继续运行。
6．变频/工频旁路状态：⑴．旁路柜先合上旁路柜的刀闸QS1和QS2，后合上接触器K1、K2闭合，K3断开。
选择用变频器运行，系统处于变频状态。
⑵．旁路柜K3闭合，K1、K2断开时，选择用工频电网运行，界面将显示工频旁路运行状态。
（二）变频器在DCS操作：（远程/就地按钮选择远程）①变频运行操作步骤：1．控制电源的上电操作：合控制柜内控制电源开关Q1、Q2；按下UPS电源按钮直至UPS打开；2．观察本机监控界面进入变频器主界面，显示有欠压故障；（以上是在变频器控制柜内操作）;3. 把风机进口档板开度打开度100％，把出口档板开度按工况来调节开度；4. 合上旁路柜刀闸QS1和QS2，在DCS界面上按下变频按钮，变频器真空接触器K1和K2闭合，K3断开。
变频运行指示灯亮。
(选择变频运行)5. 给高压变频器送上高压电。
(送上高压电);6. 10S后就绪灯亮后按下运行按钮。
(变频器运行);7. 在DCS界面上给变频器给定适当的转速。
(给定转速)。
②工频操作步骤:1. 在切断高压电的情况下,按下工频按钮,真空接触器K1、K断.K3闭合.工频运行指示灯亮；(工频选择)2. 把风机档板关闭，给高压变频器送上高压电.(送上高压电);(只是控制K3的分断、闭合)；3．调试风门阀门来调节风量。
③变频停止操作步骤:1. 在DCS界面上按下停止按钮变频器就停下，电机停止。
高压变频器日常维护及注意事项
二、日常检查项目
（五）设备外观检查
变频器、电机、 变压器、风机等是否 有过热、变色或有异 味。
应采取完善的小动 物防护措施，防止鼠 害。
运行中不应打开 柜门（侧板）。
倒霉的猫
二、日常检查项目
某钢厂高压变频器旁路柜事故案例分析
高压变频器已经带载连续运行56小时，发生事故时变频器的运行频率为 40Hz，当时我公司技术人员正在现场为皮带厂维护人员进行培训，发现高压 变频器旁路柜中有绿色弧光闪烁，并有烟冒出。故障原因为隔离刀闸未合到位。
爆炸。 5、不要用高压摇表测量变频器的输出绝缘，这可能会使功率单元中的开关
器件受损。对电机摇绝缘时，请先断开变频器输出端与电机之间的电缆； 6、变压器进行耐压试验时，需要将所有功率单元同变频器断开，并且将温
控仪同测温探头断开。
一、注意事项
7、高压带电时千万不要断开控制电源。这将导致严重的单元损害。 8、在变频器运行其间，绝对不能打开高压柜门，停电15分钟以上方可打开
三、定期检查项目
移相变压器螺母生锈
三、定期检查项目
隔离变压器生锈
四、预防性维护和更换
很多人认为电力电子产品不需要特定的维护；但是根据利德华福 公司多年的运行维护经验，经过数年后，设备的故障率是逐年上升 的，这个周期一般为5－10年；
故障的原因主要是部件的老化，但由于运行条件引起的故障也是 很高的。
耐压试验。
三、定期检查项目
注意电缆的搭接问题
三、定期检查项目
上层电缆与下层模 块外壳搭接
设备受潮
三、定期检查项目
三、定期检查项目
设备受潮2
三、定期检查项目
变频器安全操作规程
变频器安全操作规程一、变频器的安全操作原则1. 在操作变频器之前，必须具备相关的专业知识和技能，并严格遵守相关操作规程。
2. 在操作变频器时，必须严格按照操作手册中的要求进行操作，不得随意更改参数设置。
3. 在使用变频器过程中，应随时注意设备运行状态，及时发现并解决问题。
4. 在停止使用变频器后，应及时切断电源，并进行必要的维护和检修。
二、变频器的安装与调试1. 变频器的安装必须符合相关安全规定，包括电线接线、地线接地等。
2. 在安装变频器的过程中，应确保设备处于停电状态，避免触电等意外事故的发生。
3. 在安装完成后，必须进行必要的参数设置和校准，以确保设备正常运行。
4. 在调试变频器时，应注意设备的运行状态，确保各项参数设置正确。
三、变频器的日常操作1. 在操作变频器之前，应先确保设备正常运行，监测各项指标是否正常。
2. 在变频器运行过程中，应定期检查设备的温度、电流、电压等参数，及时发现异常情况。
3. 在操作变频器时，应遵守相关安全操作规程，严禁随意拆卸、改动设备。
4. 在设备异常停止运行时，应立即停止电源，并进行必要的维修和检修。
四、变频器的维护和保养1. 定期对变频器进行维护保养，包括清洁设备内部和外部的尘埃、杂物等。
2. 定期检查设备的电缆、插头、接线等情况，确保连接良好，防止松动或腐蚀。
3. 定期检查设备的散热器、风扇等部件，确保其正常运行，防止过热情况的发生。
4. 定期检查设备的电源、开关等部件，确保其正常工作，防止电气故障的发生。
五、变频器的故障处理1. 在设备故障发生时，应立即停止电源，并进行必要的检查和维护。
2. 在查找故障原因时，应遵循从外部到内部、从简单到复杂的原则，逐步排查。
3. 在处理故障时，必须由专业人员进行操作，不得随意拆卸设备。
4. 在故障处理完成后，应进行必要的测试和检验，以确保设备正常运行。
六、变频器的报废与处置1. 当变频器无法修复或达到使用寿命时，应按照相关规定进行报废处置。

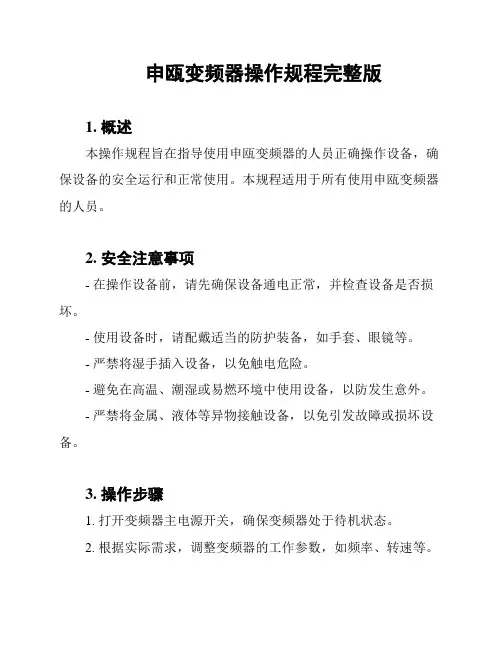

申瓯变频器操作规程完整版
申瓯变频器操作规程完整版1. 概述本操作规程旨在指导使用申瓯变频器的人员正确操作设备，确保设备的安全运行和正常使用。
本规程适用于所有使用申瓯变频器的人员。
2. 安全注意事项- 在操作设备前，请先确保设备通电正常，并检查设备是否损坏。
- 使用设备时，请配戴适当的防护装备，如手套、眼镜等。
- 严禁将湿手插入设备，以免触电危险。
- 避免在高温、潮湿或易燃环境中使用设备，以防发生意外。
- 严禁将金属、液体等异物接触设备，以免引发故障或损坏设备。
3. 操作步骤1. 打开变频器主电源开关，确保变频器处于待机状态。
2. 根据实际需求，调整变频器的工作参数，如频率、转速等。
3. 将设备需要供电的线路接入变频器的输入端口，并确保连接牢固。
4. 按下启动按钮，设备开始工作。
5. 在设备工作期间，注意观察设备运行情况，如是否有异常声音、异味等。
6. 如发现设备异常情况，立即停止设备，并联系维修人员进行检修。
7. 在设备工作结束后，首先停止设备运行，然后关闭变频器主电源开关。
8. 定期对变频器进行检查和维护，保证设备的正常运行和使用寿命。
4. 应急措施- 如发生火灾或其他紧急情况，请立即按下紧急停止按钮，并迅速撤离现场。
- 在紧急情况下，如无法按下紧急停止按钮，请立即切断变频器的电源。
5. 责任分工- 设备操作人员：负责按照本规程进行设备的操作和维护工作。
- 维修人员：负责设备的日常检修和故障维修工作。
6. 附录提供申瓯变频器的相关技术参数和维护手册，供操作人员参考。
以上是申瓯变频器操作规程的完整版，希望所有使用申瓯变频器的人员能够仔细阅读并遵守本规程，确保设备的安全运行和正常使用。

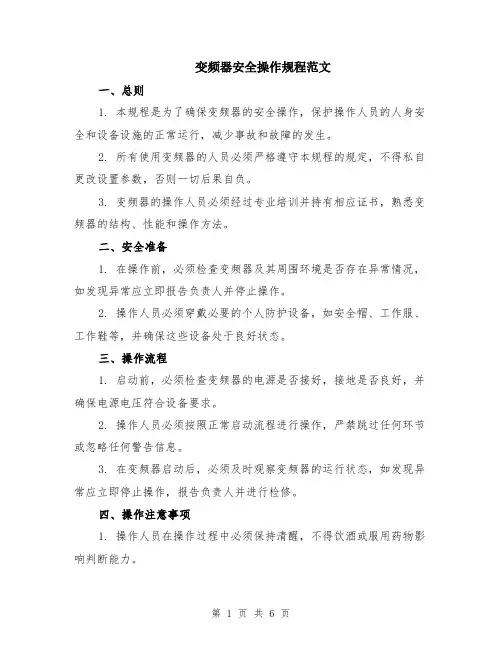

变频器安全操作规程范文（二篇）
变频器安全操作规程范文一、总则1. 本规程是为了确保变频器的安全操作，保护操作人员的人身安全和设备设施的正常运行，减少事故和故障的发生。
2. 所有使用变频器的人员必须严格遵守本规程的规定，不得私自更改设置参数，否则一切后果自负。
3. 变频器的操作人员必须经过专业培训并持有相应证书，熟悉变频器的结构、性能和操作方法。
二、安全准备1. 在操作前，必须检查变频器及其周围环境是否存在异常情况，如发现异常应立即报告负责人并停止操作。
2. 操作人员必须穿戴必要的个人防护设备，如安全帽、工作服、工作鞋等，并确保这些设备处于良好状态。
三、操作流程1. 启动前，必须检查变频器的电源是否接好，接地是否良好，并确保电源电压符合设备要求。
2. 操作人员必须按照正常启动流程进行操作，严禁跳过任何环节或忽略任何警告信息。
3. 在变频器启动后，必须及时观察变频器的运行状态，如发现异常应立即停止操作，报告负责人并进行检修。
四、操作注意事项1. 操作人员在操作过程中必须保持清醒，不得饮酒或服用药物影响判断能力。
2. 变频器在运行过程中会产生一定的热量，因此操作人员不得将易燃物品、易熔物品等放置在变频器周围。
3. 操作人员在操作前必须熟悉变频器的工作原理和操作方法，并了解操作过程中可能发生的故障和事故处理方法。
4. 操作人员在操作过程中必须严格按照操作规程进行，不得随意更改参数或私自调试设备。
5. 操作人员在操作过程中必须保持设备的清洁，不得将异物、水等物质进入变频器内部。
6. 当发生故障或异常情况时，操作人员必须立即停止操作，切断电源，并报告负责人并进行维护和修理。
五、操作禁止事项1. 未经许可，任何人不得擅自进入变频器的操作区域，不得进行任何操作。
2. 未接受过专业培训和持有证书的人员不得擅自进行变频器的操作和维护。
3. 禁止在变频器操作区域吸烟或进行其他可能引发火灾的行为。
4. 禁止将任何金属物品等导电物品放置在变频器周围，以防发生触电事故。
高压变频器的日常检查及维护
高压变频器的日常检查及维护高压变频器运行环境的要求主要包括电气环境、温度、湿度、防尘、防止异物（小动物）进入等方面。
一、电气环境要求电气环境的要求主要是指防静电要求和防电磁干扰、接地等。
1．防静电要求高压变频器内部电路采用大量的半导体MOS器件，这类器件对静电的敏感范围为25~1000V，而静电产生的静电电压往往高达数千伏甚至上万伏，足以击穿各种类型的半导体器件。
尤其是由于IGBT是功率MOSFET和PNP双极晶体管的复合体，特别是其栅极为MOS结构，对于静电压是十分敏感的；印制电路板上有许多元器件对静电也很敏感，接触或维护这些元器件必须遵从相关静电放电的说明。
对变频器现场进行更换或测量作业时必须注意以下事项。
●在柜内靠近或接触元器件时，要消除静电，消除静电的方法是：戴接地防静电手环，该手环通过1MΩ电阻接地。
●静电可通过触摸接地的导电体如金属片可加以消除。
2．防电磁干扰●电磁干扰对高压变频器的硬件和软件都有可能造成损害，高压变频器本身产生的电磁辐射也会对临近的电子设备产生影响。
因此，设备在安装时，必须做好变频器的接地工作，以免电子设备之间相互产生干扰。
●高压变频器的控制线最好与动力线交叉通过，并尽量避免长距离靠近并行走线。
●现场到变频装置的信号线，应该与强电电线分开布线，信号线采用屏蔽线，屏蔽线的一端可靠接地。
●为调速装置埋设专用控制接地极，要求接地电阻不大于4MΩ。
3．接地及防雷●接地是确保电气设备正常工作和安全防护的重要措施。
所有柜体应牢固安装于基座之上，并和厂房大地可靠连接。
变压器屏蔽层及接地端子PE也应接至厂房大地。
各柜体之间应相互连接成为一个整体。
●要求变频器室及上线配电系统有良好的防雷措施，变频器控制电源线不应在室外架空走线，避免遭雷击而损坏。
二、温度环境要求电力电子设备对环境的温度有着较高的要求，变频器的可靠性在很大程度上取决于温度。
1．温度对可靠性的影响●现场温度偏高，易使机器散热不畅，使元器件的工作参数产生漂移，影响电路的稳定性和可靠性，严重时还可造成元器件的击穿损坏；温度过低，将造成控制器、人机界面等部件不能启动，影响设备的正常运行。
变频器使用手册
中压变频调速装置使用手册TK2000-200系列大港油田中成机械制造有限公司本手册的解释权属中成公司。
用户在使用TK2000-200的过程中有技术或工程上的问题，请与中成公司联系。
本手册一般随中压变频装置一起供货，未经本公司许可，用户不得以任何方式对外泄露本手册的内容。
目录一、概述 1二、主要技术性能指标 2三、结构和工作原理 3四、尺寸重量 6五、安装 6六、使用操作 7七、故障分析与排除 10八、出现故障时处理程序和方法 11九、保养与维护 11十、运输、贮存 11 十一、开箱及检查 12 十二、订货须知 12一、概述1、中压变频装置特点我公司的HYVER-MV中压变频器是根据油田采油潜油泵而设计的专用的变频调速装置。
该产品已通过了机电部天津电气传动研究所的型式试验，已通过了由市科委组织的新产品鉴定。
该变频器与通用的中压变频器相比具有独特的三电平、中点电位自动箝位的优点，结构简单，可靠性高。
输出纹波及电源侧谐波分量小，智能化程序高等特点。
属真正的高——高方案。
技术特点：1）每个主管承受的关断电压仅为1/2直流环节电压；2）变频器输出的电压减少了dv/dt对电机、电缆的绝缘冲击；3）三电平的拓扑结构；4）开关损耗小，易散热；5）中点电位自动箝位；6）输出阶梯正弦PWM波形，输出加装电抗器，对电机、电缆绝缘无损害；7）具有参数设定功能；8）具有LED显示。
2、适用范围TK2000-200中压变频器主要用于油田潜油电泵的调速，同时也适用于输油泵、注水泵、城市用水工程、输水回压泵、城市水厂水泵、电力行业的风机、水泵、火力辅机、钢铁行业的送风机、引风机、排水泵、采矿业的风机、排水泵等。
3、产品品种规格1）功率：45KW-200KW；2）输出频率：0-150HZ；3）电压等级：1KV-3KV。
4、正常使用条件1）海拔不超过1000m，如超过1000m，降额使用；2）工作环境温度-5℃-+40℃，工作环境温度变化应不大于5℃/h，如果环境温度超过允许值，应考虑配备相应的空调设备。
10KV高压变频器操作规程)
高压变频器操作规程一、变频器的几种状态1．待机状态：已合高压，系统正常，具备启动条件，系统发出系统待机信号，可启动变频器2．运行状态：变频器已启动并运行，界面显示正在运行3．停机状态：变频处于非运行状态为系统停机状态。
4．故障状态：系统存在重故障，界面显示系统故障及重故障名称，此种状态下高压无法合闸，须待重故障消除后，按复位按钮进行复位后方可合闸5．本控/远控状态：1）本控状态：变频器柜门选择开关处于本控位置，只允许在变频器本机处进行操作2）远控状态：变频器柜门选择开关处于远控位置，允许在DCS或现场操作箱进行操作注：现场操作箱操作时需要把操作箱上的转换开关处于操作箱位置，DCS操作时需要把操作箱的转换开关处于DCS位置。
6．变频/工频旁路状态：1）旁路柜刀闸QS1及QS2合上，QS3断开时，选择用变频器运行，系统处于变频状态2）旁路柜刀闸QS3合上，QS1及QS2断开时，选择用工频电网运行，界面将显示工频旁路运行状态二、控制电源的上电操作1．合控制柜内交流控制电源开关2．按下UPS电源按钮3秒左右，直至UPS打开3．观察本机操作屏应自动进入变频器主界面，无任何故障后，显示控制器就绪。
三、控制电的断电操作1．按UPS开关3秒左右，待UPS关闭后，断开交流控制电源。
四、高压上电操作1．变频方式下合上旁路柜刀闸QS1及QS2。
旁路柜上变频指示灯亮。
在合上刀闸后，应通过旁路柜观察窗检查刀闸是否到位。
2．在变频运行方式下，无故障状态时，变频器界面显示控制器就绪，即发出高压合闸允许信号，执行高压合闸操作；高压送上后，在界面观察变频器的输入电压、电流等是否正常，系统在合上高压后，是否发出系统待机状态信号五、变频器启动操作1．将变频器柜顶风扇断路器合闸，观察是否正常运行。
2．用本机界面启动1）将柜门的选择开关拨到本控位置2）确认系统已处于待机状态，本机界面上方显示”本机控制，计算机给定，开环运行”且无其他故障报警3）点下界面上的启动按钮，然后确认启动4）观察运行频率及电压、电流是否正常3．用远方启动1）将柜门的选择开关拨到远控位置2）确认系统已处于待机状态，远程控制状态，且无其他故障报警，3）远方设定频率4）远方发送启动指令5）观察运行频率及电压、电流是否正常六、变频器停机操作1．用本机界面停机1）确认选择开关已拨到本控位置2）确认变频器在运行状态3）按下界面的停机按钮4）观察运行频率及输出电压等是否降到02．用远方停机1）确认选择开关已拨到远控位置2）确认变频器在运行状态3）发送停机指令4）观察运行频率及输出电压等是否降到03. 变频器停止运行30分钟后将柜顶风扇断路器断开七、故障信息的查询操作在主界面可以看到有关的功率单元、控制器、PLC等的确切报警信息及报警的时间等。
HINV系列高压变频器安全操作规程
HINV系列高压变频器安全操作规程HINV系列高压变频器是一种用于调节和控制电动机工作的设备，操作时需要特别注意安全。
下面是HINV系列高压变频器的安全操作规程：一、操作人员的要求：1. 操作人员应具备相关的电气知识和技能，对高压变频器的使用和维护要有一定的了解。
2. 操作人员应熟悉高压变频器的使用说明和安全操作规程，并按规程进行操作。
3. 操作人员应遵守电气安全操作程序，严禁擅自改变高压变频器的设置参数及接线。
二、设备检查：1. 在使用高压变频器之前，应检查设备的外观，确保无明显的机械损坏或松动。
2. 确保设备的电源、接地等参数符合规定要求，且电源稳定。
3. 检查设备的冷却系统，确保散热风扇和散热器的畅通，并及时清理灰尘和杂物。
4. 确保设备正常工作时，周围环境温度在规定范围内。
三、操作步骤：1. 启动前，要确保设备处于停止状态，并按照设备上的操作面板指示开启电源。
2. 设备启动后，应观察变频器的运行状态，确认各指示灯正常亮起。
3. 在设备运行过程中，应随时观察设备的运行状态，如发现异常应及时停止设备并进行检修。
4. 在停机前，应先将设备转到空载状态，再切断电源。
四、安全预防措施：1. 操作人员应穿着合适的劳动防护用品，如防护服、防护手套等。
2. 在设备启动和停止过程中，应远离电机和高压变频器，以免发生意外。
3. 禁止随意触摸高压变频器的内部零部件，以免触电或短路。
4. 在维修和保养设备时，应先切断电源，并标示禁止操作，以防止意外触电。
五、应急预案：1. 在设备故障或事故停机时，应立即切断电源，并进行紧急处理。
2. 在紧急处理过程中，应佩戴合适的个人防护装备，确保自身安全。
3. 在有关部门的指导下，按照正确的操作流程进行设备的修理和恢复工作。
总之，HINV系列高压变频器是一种复杂的设备，操作时务必严格按照规程进行操作，确保设备的安全运行。
在操作过程中，要始终保持警惕，注意观察设备的运行状态，如发现异常及时进行处理。
高压变频器操作规程通用版
操作规程编号：YTO-FS-PD570高压变频器操作规程通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards高压变频器操作规程通用版使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。
文件下载后可定制修改，请根据实际需要进行调整和使用。
1、工作前必须穿戴好各种规定的劳保用品，检查好所用的工具是否安全可靠。
2、使用梯子时要有人扶者，高空作业时需戴好安全带。
3、设备检修或线路停电时，要在开关上挂上“有人工作、不准合闸”，标志，工作负责人应及时通知生产单位。
4、一般情况停电作业，必须带电操作时，必须两人以上进行，其中一个负责监护。
5、在容器内或大罐内作业时，必须使用安全灯要检查作业场所内是否有危害气体，确定绝对安全后方能作业，并要有专人监护。
6、检修机组时应在机组或下面设围栏，检修滑触线时，应将机组上滑触线电源断掉并专人看守开关。
7、工作时必须与带电设备保持安全距离，必要时采取隔离措施，不许在带电体上使用手锤、活口扳子等金属工具。
8、高处作业时加围栏，不得随意往下仍东西，高于2米必须系安全带。
9、检修工作因故中断，应通知值班电工与生产运行人员，并采取相应措施确保安全。
10、检查电解槽上设备时，不许站立壳面上进行，槽间不准传递金属工具，要防止槽间短路。
