伺服电机讲解
--
内容
由于我们是从事非标自动化设备设计与制造的， 主要是合理地选择和正确使用各种控制电机，因此本 次讲座着重阐述伺服电机的基本结构、工作原理、工 作特性和使用方法。具体内容如下：
1 概述 2 伺服电机基本结构及原理 3 旋转磁场作用下的运行分析 4 伺服电机的机械特性及控制方式 5 交流伺服电机的应用 6 伺服电机选择及主要性能指标
--
1 概述 1.2伺服电机最大特点
在有控制信号输入时，伺服电动机就转动；没 有控制信号输入，它就停止转动。改变控制电压的 大小和相位(或极性)就可改变伺服电动机的转速和 转向。
--
1 概述 1.3伺服电机与普通电机相比具有如下特点
(1)调速范围宽广。伺服电动机的转速随着控制电 压改变，能在宽广的范围内连续调节。 (2)转子的惯性小，即能实现迅速启动、停转。 (3)控制功率小，过载能力强，可靠性好。
--
4.2 零信号时的机械特性和无“自转”现象
--
4.2 零信号时的机械特性和无“自转”现象
当电阻已增大到使临界转差率＞1的程度时，合成转矩曲线与横 轴相交仅有一点(S＝1处)，而且在电机运行范围内，合成转矩均
为负值，即为制动转矩。因而当控制电压UC取消变为单相运行时，
电机就立刻产生制动转矩，与负载阻转矩一起促使电机迅速停转， 这样就不会产生自转现象。
松下交流伺服电机及驱动器
安川伺服电机驱动器
--
2 伺服电机基本结构及原理
驱动器
交流伺服 电机器
交流伺服电机系统
--
2 伺服电机基本结构及原理
2.1 结构
交流电机
交流电机 电源线
编码器
编码器信 号输出线
--
2 伺服电机基本结构及原理
1.2.1 结构
交流电机
机械负载轴
减速齿轮
--
2 伺服电机基本结构及原理
--
1 概述 1.4伺服电机在自控制系统中的典型应用
其它场合的应用
--
1 概述
1.5伺服电动机典型生产厂家
德国西门子，产品外形有：
伺服电机
伺服电机驱动器
--
1 概述
1.5伺服电动机典型生产厂家
美国科尔摩根，产品外形有：
伺服电机
伺服电机驱动器
--
1 概述
1.5伺服电动机典型生产厂家
日本松下及安川，产品外形有：
生电磁力，这个电磁力F作用在转子上，并对转轴形成电磁转矩。
根据左手定则，转矩方向与磁铁转动的方向是一致的，也是顺时 针方向。因此，鼠笼转子便在电磁转矩作用下顺着磁铁旋转的方 向转动起来。
--
3 旋转磁场作用下的运行分析 3.1伺服电机旋转磁场的产生
为了分析方便，先假定 励磁绕组有效匝数Uf与 控制绕组有效匝数UC相 等。这种在空间上互差 900电角度，有效匝数又 相等的两个绕组称为对 称两相绕组。
2 伺服电机基本结构及原理
2.2 转动原理
--
2 三相异步电动机的转动原理 2.2 转动原理
--
2 三相异步电动机的转动原理
2.2 转动原理
当磁铁旋转时，在空间形成一个旋转磁场。假设永久磁铁是顺 时纠方向以n0的转速旋转，那末它的磁力线也就以顺时针方向切 割转子导条，在转子导条中就产生感应电势。根据右手定则，N 极下导条的感应电势方向垂直地从纸面出来。而S极下导条的感 应电势方向垂直地进入纸面。由于鼠笼转子的导条都是通过短路 环连接起来的，因此在感应电势的作用下，在转子导条中就会有 电流流过，电流有功分量的方向和感应电势方向相同。再根据通 电导体在磁场中受力原理，转子载流导条又要与磁场相互作用产
示的是一台两极的电机，即极对数P＝1。对两极电机而言，电
流每变化一个周期，磁场旋转一圈，因而当
电源频率f＝400 Hs，即每秒变化400个周期时，磁场每秒应当
转400圈，故对两极电机，即P＝1而言，旋转磁场转速为
n0= 24000 r／min
f
60f
旋转磁场转速为的一般表达式为
n0
(r/s) p
(r/min) p
--
4.伺服电机的机械特性及控制方式
4.1伺服电机的机械特性
--
4.2 零信号时的机械特性和无“自转”现象
对于伺服电动机，还有一条很重要的机械特性，这就是零 信号时的机械特性，所谓零信号，就是控制电压UC＝0，这时 磁场是脉振磁场，它可以分解为幅值相等、转向相反的两个圆 形旋转磁场，其作用可以想象为有两对相同大小的磁铁N—S和 N—S在空间以相反方向旋转。
电气原理图
--
2 伺服电机基本结构及原理
2、 转子
(1) 笼型转子 铁芯槽内放铜条,端
部用短路环形成一体, 或铸铝形成转子绕组。
转 定子 子
壳体
笼型转子
铸铝的笼型转子 --
2 伺服电机基本结构及原理
(2) 杯型转子纲
薄壁园筒形，放于内外定 子之间。一般壁厚为0.3mm
转 定子 子
壳体
杯型转子
-定子和转子二
大部分组成
1、定子
由铁心和线圈组成
_
+_
+
e e e e 励磁绕组
控制绕组
+
_+
_
定子 壳体
•U1
U2
励磁电压
•U1
U2
控制电压
--
1.2 伺服电机基本结构及原理
1.2.1 结构
由定子和转子二大部分组成
1、定子
由铁心和线圈组成
转定 子子
壳 体
励磁绕组
控制绕组
控制绕组与励磁 绕组相差900
控制绕组 励磁绕组
UF1
UC1
UC2
UF2
当两相对称电流通入两相对称绕组时，在电机内就产生一个旋 转磁场。当电流变化一个周期时，旋转磁场在空间转了一圈。 --
3.2伺服电机旋转磁场的方向
励磁绕组
控制绕组
--
3.2伺服电机旋转磁场的方向
励磁绕组
控制绕组
--
3.3 伺服电机旋转磁场的速度
旋转磁场的转速决定于定子绕组极对数和电源的频率。图所表
--
目的
了解伺服电机基本结构，掌握其工作原理、运 行特性及其特点、应用场合，以求正确选用和使用 它们。
--
1 概述 1.1 什么叫伺服电机
伺服电动机也称为执行电动机，在控制系统 中用作执行元件，将电信号转换为轴上的转角或 转速，以带动控制对象。
伺服电动机分为：
1、交流伺服电动机 2、直流伺服电动机
控制绕组
励磁绕组
电气原理图
--
3 旋转磁场作用下的运行分析
3.1旋转磁场的产生
同时，又假定通入励磁 绕组的电流Uf与通入控
ic Im sint
if Im sint 90
if Ic
制绕组的电流UC相位上
彼此相差900幅值彼此相
等，这样的两个电流称
为两相对称电流，用数
学式表示为
--
3.1旋转磁场的产生
伺服电机结构及其工作原理
伺服电机结构及其工作原理伺服电机是一种能够精确控制转速和位置的电动机。
它主要由电机本体、编码器、控制器和驱动器组成。
在本文中，我们将详细介绍伺服电机的结构和工作原理。
一、伺服电机的结构1. 电机本体：伺服电机的核心部分是电机本体，它通常采用直流电机或交流电机。
直流电机具有简单的结构和良好的调速性能，而交流电机则具有较高的功率密度和较低的成本。
2. 编码器：编码器是伺服电机中的重要组成部分，用于测量电机转子的位置和速度。
它可以分为绝对编码器和增量编码器两种类型。
绝对编码器可以直接获取电机转子的绝对位置，而增量编码器则只能获取相对位置。
3. 控制器：控制器是伺服电机的大脑，负责接收来自外部的控制信号，并根据编码器的反馈信息调整电机的转速和位置。
控制器通常采用PID控制算法，通过比较设定值和反馈值来调整电机的输出。
4. 驱动器：驱动器是将控制信号转换为电机驱动信号的关键部件。
它根据控制器的输出信号，控制电机的电流和电压，从而实现对电机的精确控制。
二、伺服电机的工作原理伺服电机的工作原理可以分为三个步骤：反馈信号获取、误差计算和控制信号输出。
1. 反馈信号获取：伺服电机通过编码器获取电机转子的位置和速度信息。
编码器将转子位置转换为电信号，并发送给控制器。
控制器根据编码器的反馈信号，了解电机当前的位置和速度。
2. 误差计算：控制器将设定值与编码器反馈值进行比较，计算出误差值。
设定值是用户设定的电机目标位置或速度，而编码器反馈值是电机当前的实际位置或速度。
误差值表示电机当前的偏差程度。
3. 控制信号输出：控制器根据误差值计算出控制信号，并发送给驱动器。
驱动器根据控制信号调整电机的电流和电压，从而控制电机的转速和位置。
控制信号通常采用脉冲宽度调制（PWM）技术，通过调整脉冲的宽度和频率来调节电机的输出。
通过不断地获取反馈信号、计算误差和输出控制信号，伺服电机可以实现精确的转速和位置控制。
它广泛应用于工业自动化、机器人、数控机床等领域。
一文了解步进电机与伺服电机区别
一文了解步进电机与伺服电机区别步进电机和伺服电机是工控领域应用最广泛的两类产品，而它们的核心分别是步进电机控制器与伺服电机控制器，本文将给大家讲解这两种器件不一样的地方。
一、工作原理的不同步进电机控制器：它是一种能够发出均匀脉冲信号的电子产品，它发出的信号进入步进电机驱动器后，会由驱动器转换成步进电机所需要的强电流信号，带动步进电机运转。
步进电机控制器能够准确的控制步进电机转过每一个角度。
驱动器所接收的是脉冲信号，每收到一个脉冲，驱动器会给电机一个脉冲使电机转过一个固定的角度，就因为这个特点，步进电机才会被广泛的应用到现在的各个行业里。
伺服电机控制器：它是用来控制伺服电机的一种控制器，其作用类似于变频器作用于普通交流马达，属于伺服系统的一部分，主要应用于高精度的定位系统。
一般是通过位置、速度和力矩三种方式对伺服电机进行控制，实现高精度的传动系统定位，目前是传动技术的高端产品。
二、组成也不一样1、步进电机控制器的三大电路电机驱动电路：在H桥电路的基础上设计步进电机驱动电路。
采用分立元件MOS 管搭建双H桥驱动电路是成熟的电机控制方案，电路不复杂，根据MOS管的不同工作电流的上限甚至可以高达数十安培，是理想的步进电机驱动器方案。
电机参数测量电路：电机电流采样电阻选用康铜电阻，一端连接H桥下方，另一端接GND。
电压电流信号调理电路采用LM324运放搭建，电压跟随后送入MCU，由MCU 内置10BitA/D转换器进行A/D采样。
机壳温度监测选用数字温芯片DS18B20，将其贴至电机外壳表面，实时监测温度参数并送入MCU。
电源及MCU控制电路：系统中的驱动电路用输入电压供电，MCU和蓝牙模块需要额外的3.3V电压供电，传统的线性稳压器效率低、尺寸大且发热严重，因此使用DC—DC 开关电源方式提供3.3V电压，保证器件的正常工作。
2、伺服电机控制器的电路组成电机整流电路：整流单元主要的拓扑电路是三相全桥不控整流电路，实质是一组共阴极与一组共阳极的三相半波可控整流电路的串联，习惯将其中阴极连接在一起的三个晶间管称为共阴极组;阳极连接在一起的三个晶闸管称为共阳极组。

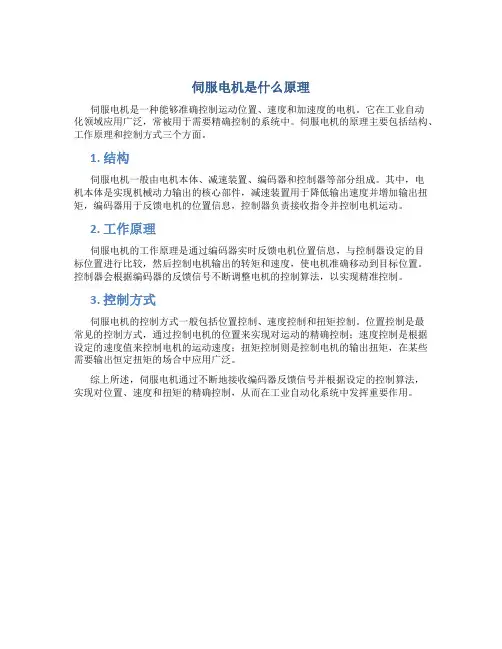

伺服电机是什么原理
伺服电机是什么原理
伺服电机是一种能够准确控制运动位置、速度和加速度的电机。
它在工业自动
化领域应用广泛，常被用于需要精确控制的系统中。
伺服电机的原理主要包括结构、工作原理和控制方式三个方面。
1. 结构
伺服电机一般由电机本体、减速装置、编码器和控制器等部分组成。
其中，电
机本体是实现机械动力输出的核心部件，减速装置用于降低输出速度并增加输出扭矩，编码器用于反馈电机的位置信息，控制器负责接收指令并控制电机运动。
2. 工作原理
伺服电机的工作原理是通过编码器实时反馈电机位置信息，与控制器设定的目
标位置进行比较，然后控制电机输出的转矩和速度，使电机准确移动到目标位置。
控制器会根据编码器的反馈信号不断调整电机的控制算法，以实现精准控制。
3. 控制方式
伺服电机的控制方式一般包括位置控制、速度控制和扭矩控制。
位置控制是最
常见的控制方式，通过控制电机的位置来实现对运动的精确控制；速度控制是根据设定的速度值来控制电机的运动速度；扭矩控制则是控制电机的输出扭矩，在某些需要输出恒定扭矩的场合中应用广泛。
综上所述，伺服电机通过不断地接收编码器反馈信号并根据设定的控制算法，
实现对位置、速度和扭矩的精确控制，从而在工业自动化系统中发挥重要作用。
伺服电机的原理与应用实例
伺服电机的原理与应用实例1. 什么是伺服电机伺服电机是一种具有闭环控制系统的电机，通过反馈控制技术可以实现精确的位置、速度和力矩控制。
伺服电机通常由电机、编码器、控制器和功率放大器等组成。
它广泛应用于工业自动化领域，例如数控机床、机械手臂、印刷设备等。
2. 伺服电机的工作原理伺服电机的工作原理基于反馈控制系统。
其基本原理如下：1.位置反馈–伺服电机常用的位置反馈器件是编码器，它可以测量电机转轴的角度或位置。
编码器将电机转轴的位置信息反馈给控制器，控制器据此控制电机输出相应的转矩，使得电机转轴能够达到预定的位置。
2.速度控制–伺服电机可以根据编码器的角度变化速度来计算电机的转速。
控制器会比较编码器的实际速度与设定速度之间的差异，并调整电机输出的转矩，使得电机能够保持所需的转速。
3.力矩控制–伺服电机的控制器可以根据载荷的变化调整电机的输出力矩。
当负载变动时，控制器会通过编码器的反馈信号对电机的输出力矩进行实时调整，以保证电机能够稳定输出所需的力矩。
3. 伺服电机的应用实例伺服电机广泛应用于各种工业自动化领域。
以下是几个典型的应用实例：3.1 数控机床•在数控机床中，伺服电机通常用于驱动主轴、进给轴和伺服轴等。
•伺服电机可以精确控制主轴的转速，使其可以实现高速、高精度的切削加工。
•伺服电机还可以控制进给轴的移动速度和位置，以实现复杂的零件加工。
3.2 机械手臂•伺服电机在机械手臂中的应用十分广泛。
•伺服电机可以实现机械手臂的高精度运动和灵活的动作。
•机械手臂的关节通常由伺服电机驱动，以实现准确的位置和姿态控制。
3.3 印刷设备•在印刷设备中，伺服电机常用于控制印刷轴的位置和速度。
•伺服电机可以精确控制印刷轴的转动，使得印刷色彩更加准确。
•伺服电机还可以实现印刷设备的高速运转和自动化控制。
4. 总结伺服电机是一种具有闭环控制系统的电机，通过反馈控制技术实现精确的位置、速度和力矩控制。
它在工业自动化领域有着广泛的应用，包括数控机床、机械手臂、印刷设备等。

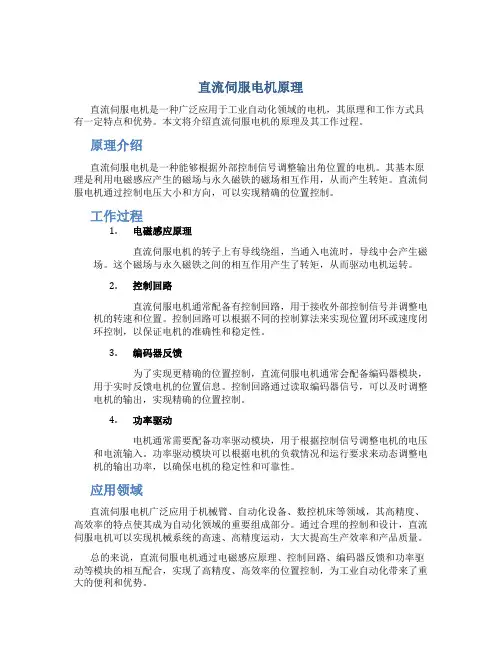

直流伺服电机原理
直流伺服电机原理直流伺服电机是一种广泛应用于工业自动化领域的电机，其原理和工作方式具有一定特点和优势。
本文将介绍直流伺服电机的原理及其工作过程。
原理介绍直流伺服电机是一种能够根据外部控制信号调整输出角位置的电机。
其基本原理是利用电磁感应产生的磁场与永久磁铁的磁场相互作用，从而产生转矩。
直流伺服电机通过控制电压大小和方向，可以实现精确的位置控制。
工作过程1.电磁感应原理直流伺服电机的转子上有导线绕组，当通入电流时，导线中会产生磁场。
这个磁场与永久磁铁之间的相互作用产生了转矩，从而驱动电机运转。
2.控制回路直流伺服电机通常配备有控制回路，用于接收外部控制信号并调整电机的转速和位置。
控制回路可以根据不同的控制算法来实现位置闭环或速度闭环控制，以保证电机的准确性和稳定性。
3.编码器反馈为了实现更精确的位置控制，直流伺服电机通常会配备编码器模块，用于实时反馈电机的位置信息。
控制回路通过读取编码器信号，可以及时调整电机的输出，实现精确的位置控制。
4.功率驱动电机通常需要配备功率驱动模块，用于根据控制信号调整电机的电压和电流输入。
功率驱动模块可以根据电机的负载情况和运行要求来动态调整电机的输出功率，以确保电机的稳定性和可靠性。
应用领域直流伺服电机广泛应用于机械臂、自动化设备、数控机床等领域，其高精度、高效率的特点使其成为自动化领域的重要组成部分。
通过合理的控制和设计，直流伺服电机可以实现机械系统的高速、高精度运动，大大提高生产效率和产品质量。
总的来说，直流伺服电机通过电磁感应原理、控制回路、编码器反馈和功率驱动等模块的相互配合，实现了高精度、高效率的位置控制，为工业自动化带来了重大的便利和优势。

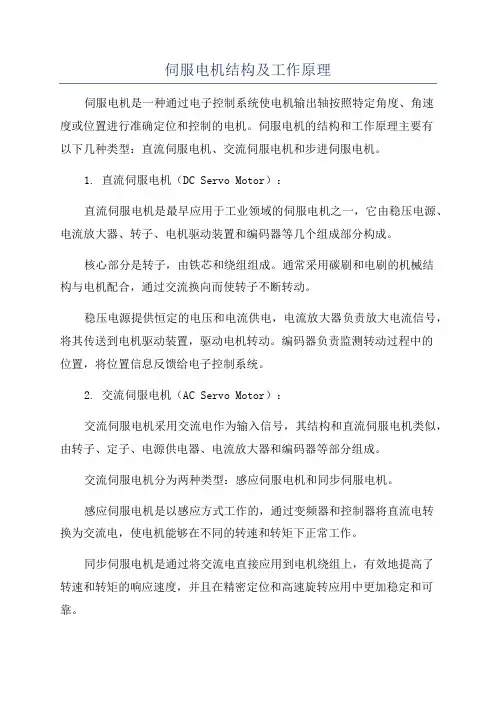

伺服电机结构及工作原理
伺服电机结构及工作原理伺服电机是一种通过电子控制系统使电机输出轴按照特定角度、角速度或位置进行准确定位和控制的电机。
伺服电机的结构和工作原理主要有以下几种类型：直流伺服电机、交流伺服电机和步进伺服电机。
1. 直流伺服电机（DC Servo Motor）：直流伺服电机是最早应用于工业领域的伺服电机之一，它由稳压电源、电流放大器、转子、电机驱动装置和编码器等几个组成部分构成。
核心部分是转子，由铁芯和绕组组成。
通常采用碳刷和电刷的机械结构与电机配合，通过交流换向而使转子不断转动。
稳压电源提供恒定的电压和电流供电，电流放大器负责放大电流信号，将其传送到电机驱动装置，驱动电机转动。
编码器负责监测转动过程中的位置，将位置信息反馈给电子控制系统。
2. 交流伺服电机（AC Servo Motor）：交流伺服电机采用交流电作为输入信号，其结构和直流伺服电机类似，由转子、定子、电源供电器、电流放大器和编码器等部分组成。
交流伺服电机分为两种类型：感应伺服电机和同步伺服电机。
感应伺服电机是以感应方式工作的，通过变频器和控制器将直流电转换为交流电，使电机能够在不同的转速和转矩下正常工作。
同步伺服电机是通过将交流电直接应用到电机绕组上，有效地提高了转速和转矩的响应速度，并且在精密定位和高速旋转应用中更加稳定和可靠。
3. 步进伺服电机（Stepper Servo Motor）：步进伺服电机具有步进电机和伺服电机的结合特点，其特点是具备高精度位置控制和闭环反馈。
步进伺服电机由步进电机、逻辑控制器、编码器、电流放大器和驱动电路等组成。
步进电机通过电脉冲的方式来控制转动步数，逻辑控制器根据位置反馈信号实现闭环控制，编码器监测转动位置，并将信号传输给逻辑控制器。
电流放大器负责放大信号，驱动电路则将细微的控制信号转化成步进电机可以理解的信号。
步进伺服电机适用于许多需要精确控制转动位置的应用，如CNC机床、电子设备、印刷机械等。
伺服电机的工作原理基于反馈控制系统的闭环，通过电子控制系统不断监测输出轴的角度或位置，将反馈信号与目标角度或位置进行比较，并调整控制信号的幅度和相位，实现输出轴的准确定位和控制。
伺服电机内部结构及其工作原理分解
伺服电机内部结构及其工作原理分解伺服电机是一种特殊的电机，其具有闭环控制系统，可以实现精准的位置、转速和力矩控制。
其内部结构由电机本体、编码器、控制器等组成，下面对伺服电机的内部结构和工作原理进行详细分解。
1.电机本体：伺服电机本体主要由转子和定子组成。
转子是可以旋转的部分，由一根铁芯（也叫转轴）和固定在铁芯上的绕组（也叫转子绕组）构成。
定子是不动的部分，由一根铁芯（也叫定轴）和固定在铁芯上的绕组（也叫定子绕组）构成。
电机本体是伺服电机的核心部分，它通过控制绕组的电流，可以产生力矩和转速。
2.编码器：编码器是伺服电机的重要辅助装置，用于测量和反馈电机的转动位置和速度。
编码器通常由光电开关和码盘组成。
光电开关通过感光器件检测光的变化，将旋转的编码盘上的刻度转换为电信号，从而反馈给控制器。
控制器可以根据编码器的信号实时调整电机的转动位置和速度，实现闭环控制。
3.控制器：控制器是伺服电机系统的核心部分，主要由驱动器、信号处理器和控制算法组成。
驱动器负责控制伺服电机的电流，将控制器的指令转化为驱动电机的信号。
信号处理器负责接收并处理来自编码器的反馈信号，计算电机当前的位置和速度，并与控制算法进行比较，生成控制信号。
控制算法根据设定值和反馈值之间的差异，调整控制信号以实现精确的控制。
伺服电机的工作原理如下：1.控制器接收到控制信号后，先经过信号处理器进行计算和处理，得到电机的当前位置和速度。
2.控制器将控制信号转化为驱动电机的电流信号，通过驱动器输出到电机绕组，产生电磁力矩。
3.电磁力矩作用下，电机开始转动。
同时，编码器感测电机的转动位置和速度，并将这些信息反馈给控制器。
4.控制器根据设定值和反馈值之间的差异，通过调整驱动电流信号的大小和方向，来控制电机的速度和位置。
5.控制器不断地接收编码器的反馈信号，并进行比较和调整，以实现伺服电机的闭环控制，使得电机的转动位置和速度精确控制在设定值范围内。
总之，伺服电机通过控制器对电机绕组的电流进行调整，结合编码器的反馈信号，可以实现精确的位置、转速和力矩控制。
伺服电机的工作原理
伺服电机的工作原理伺服电机是一种特殊的电机，它具有高精度、高速度和高响应性能，被广泛应用于工业自动化、机器人技术、CNC机床、印刷设备等领域。
本文将详细介绍伺服电机的工作原理及其组成部分。
一、伺服电机的工作原理概述伺服电机是通过电子反馈系统控制电机的位置、速度和转矩，使其精确地跟踪给定的运动曲线。
其工作原理可以简单概括为：传感器采集电机运动信息，控制器根据给定的运动指令计算出电机应该产生的转矩，然后驱动器将电流输出到电机，使其按照指令运动。
二、伺服电机的组成部分1. 传感器：伺服电机的传感器用于采集电机的位置、速度和转矩等信息，并将其反馈给控制器。
常用的传感器包括编码器、霍尔传感器和光电传感器等。
2. 控制器：伺服电机的控制器是整个系统的核心，负责接收传感器反馈的信息，并根据给定的运动指令计算出电机应该产生的转矩。
控制器通常由微处理器、运动控制芯片和驱动算法等组成。
3. 驱动器：伺服电机的驱动器将控制器计算出的电流信号转换为电机能够理解的电压信号，并将其输出到电机。
驱动器通常由功率放大器和电流控制器等组成。
4. 电机：伺服电机通常采用直流电机或交流电机，根据具体的应用需求选择合适的电机类型。
电机负责将驱动器输出的电压信号转换为机械运动。
三、伺服电机的工作原理详解1. 位置控制：伺服电机的位置控制是通过编码器等传感器采集电机的位置信息，并将其反馈给控制器。
控制器根据给定的位置指令和当前位置信息计算出电机应该产生的转矩，驱动器将相应的电流输出到电机，使其按照指令位置运动。
2. 速度控制：伺服电机的速度控制是通过传感器采集电机的速度信息，并将其反馈给控制器。
控制器根据给定的速度指令和当前速度信息计算出电机应该产生的转矩，驱动器将相应的电流输出到电机，使其按照指令速度运动。
3. 转矩控制：伺服电机的转矩控制是通过传感器采集电机的转矩信息，并将其反馈给控制器。
控制器根据给定的转矩指令和当前转矩信息计算出电机应该产生的转矩，驱动器将相应的电流输出到电机，使其按照指令转矩运动。
伺服电机内部结构及其工作原理
伺服电机内部结构及其工作原理伺服电机是一种常见的电动机，广泛应用于工业自动化、机械设备和机器人等领域。
本文将详细介绍伺服电机的内部结构和工作原理。
一、伺服电机的内部结构伺服电机的内部结构主要包括电机本体、编码器、控制器和功率放大器等组成部分。
1. 电机本体：伺服电机的电机本体通常由定子和转子组成。
定子是由线圈和铁芯构成，线圈通过电流激励产生磁场。
转子则是由永磁体或电磁体组成，通过磁场与定子的磁场相互作用，实现转动。
2. 编码器：编码器是用来测量电机转动角度和速度的装置。
常见的编码器有光电编码器和磁编码器两种。
光电编码器通过光电原理来检测转子的位置和运动状态，磁编码器则是利用磁场感应原理来实现转子位置的检测。
3. 控制器：控制器是伺服电机的核心部件，负责接收来自外部的控制信号，并根据信号调整电机的转动。
控制器通常包括一个微处理器和相关的电路，能够实时监测电机的状态，并根据设定的目标位置和速度来控制电机的转动。
4. 功率放大器：功率放大器是用来放大控制信号，并将其转化为足够的电流和电压来驱动电机的装置。
功率放大器通常由晶体管、场效应管或功率模块等元件组成，能够提供足够的功率给电机，以实现精确的转动控制。
二、伺服电机的工作原理伺服电机的工作原理基于反馈控制系统，通过不断检测电机的状态和位置，将实际的位置与目标位置进行比较，并根据差距进行调整，以实现精确的位置和速度控制。
1. 位置反馈：伺服电机通过编码器等装置实时测量转子的位置，并将其反馈给控制器。
控制器根据反馈信号与设定的目标位置进行比较，计算出误差值。
2. 控制算法：控制器根据误差值和预设的控制算法，计算出相应的控制信号。
常见的控制算法包括比例控制、积分控制和微分控制等。
比例控制根据误差值的大小来调整电机的输出功率；积分控制根据误差值的积分来调整电机的速度；微分控制则根据误差值的变化率来调整电机的加速度。
3. 功率驱动：控制器将计算得到的控制信号发送给功率放大器，功率放大器将信号转化为足够的电流和电压，驱动电机转动。
三相伺服电机工作原理知乎
三相伺服电机工作原理三相伺服电机是一种应用广泛的电机，它采用了先进的电子技术，可以实现高精度、高速度、高效率的运动控制。
下面，我将为大家详细介绍三相伺服电机的工作原理。
一、基本概念三相伺服电机是一种采用三相交流电源驱动的电机，它通过三相电流的相互作用产生转矩，实现精确的运动控制。
二、工作原理1. 三相电源供电三相伺服电机的工作原理是基于三相交流电源的作用。
三相电源通过星形接法或三角形接法将三相电压升高到一定的幅值，并通过三相电流的相互作用产生转矩。
2. 电子换相技术三相伺服电机采用了电子换相技术，通过电子控制器实现电机的换相。
电子换相技术可以实现高精度、高速度、高效率的换相过程，提高电机的性能和精度。
3. 控制信号输入三相伺服电机的工作需要控制信号的输入。
控制信号通常是脉冲或模拟信号，通过控制器将控制信号转换成相应的三相电流，驱动电机转动。
4. 转矩生成三相伺服电机的转矩是通过三相电流相互作用产生的。
当三相电流的幅值相等、相位差为120°时，产生的转矩最大。
控制器通过调整三相电流的幅值和相位，控制电机的转速和转矩。
5. 反馈信号处理三相伺服电机采用了反馈信号处理技术，通过检测电机的转速和转矩反馈信号，实现对电机的实时控制和调整。
反馈信号处理技术可以提高电机的控制精度和稳定性，保证电机的正常运行。
三、应用领域1. 工业自动化领域：三相伺服电机广泛应用于工业自动化领域，如机器人、自动化生产线、数控机床等。
2. 运动控制领域：三相伺服电机可以应用于运动控制领域，如电梯、舞台设备、自动化包装机械等。
3. 航空航天领域：三相伺服电机在航空航天领域也有广泛应用，如飞机、火箭、卫星等的控制系统中。
四、总结三相伺服电机是一种高性能的电机，它采用了先进的电子技术和控制技术，可以实现高精度、高速度、高效率的运动控制。
通过了解三相伺服电机的工作原理和应用领域，我们可以更好地掌握这一技术，为实际应用提供有力的支持。
