1-HSV高速开关阀
HSV高速开关阀
1
贵州红林红林车用电控技术有限公司车用电控技术有限公司
HSV系列开关式高速电磁阀
HSV系列开关式高速电磁阀系列产品是我公司与美国BKM公司联合研制、生
产的快速响应开关式数字阀，是一种用于机电液一体化中电子与液压机构间理想的
接口元件。该系列产品结构紧凑、体积小、重量轻、响应快速、动作准确、重复性
好、抗污染能力强、内泄漏小、可靠性高。最显著的特点是该产品能够直接接受数
字信号对流体系统的压力或流量进行PWM控制，该特点为数字控制进入液压气动
领域提供了有效手段。1992年该产品被评为国家级重点新产品并获得贵州省科学技
术进步二等奖。
HSV高速电磁阀系列产品具有两通常开、两通常闭、三通常开、三通常闭四个
系列近200个品种；材料有碳钢、不锈钢两种类别；工作方式可采用连续加载、脉
冲宽幅调制、频率调制或脉宽——频率混合调制。
HSV高速电磁阀系列产品的上述特点使该电磁阀具有广泛的应用范围，如汽车变速器、燃油喷射、天然气喷射、压力调节、流量控制、宇航控制系统、先导阀、医疗器械、机床、机器人等领域。
HSV高速开关阀
2
性 能 数 据
结 构： 螺纹插装式，两通常开、两通常闭、三通常开、
三通常闭
额定压力： 2、5、7、20、14、20 MPa
流 量： 2～9L/min(额定压力下)
内 泄 漏： 0
电 压： 12V 、24V DC
工作方式： 连续通电、脉冲宽幅调制、频率调制或脉宽——频率
混合调制
脉宽范围(占空比)：20％～80％
最大功率：10～50W
平均功率：3～15W
动态响应时间：
脉宽调制：常闭型：开放≤3.5ms，关闭≤2.5ms
常开型：开放≤2.5ms，关闭≤3.5ms
连续通电：常闭型：开放≤6.0ms，关闭≤4ms
常开型：开放≤4.5ms，关闭≤6.0ms
重复精度：±0.05ms
温度范围：－40℃～＋135℃
寿 命 ：设计寿命不小于1×109次
耐久性试验已超过2×109次 HSV高速开关阀
3
引线连续
工作方式
电源连接方式
插销连续 1
5 2
3
4
6
7
8
S
C
0
1
2
3
型 号 说 明
12V DC非连续加载
HSV—3 1 0 1 S 3 12V DC连续加载
24V DC非连续加载
s24V DC连续加载
12V DC非连续加载
12V DC连续加载
24V DC非连续加载
s24V DC连续加载
不锈钢
碳钢（防腐处理）
两通常开
两通常闭
三通常开
三通常闭
额定压力（MPa）：02、05、07、10、14、20
系 列 号
高 速 电 磁 阀
通讯地址：贵州红林车用电控技术有限公司 邮编：550009
公司地址：贵州省贵阳经济技术开发区松花江路111号
电 话：（0851）3895278 传真：（0851）3897119
HSV高速开关阀
4 HSV高速开关阀
5 HSV高速开关阀
6

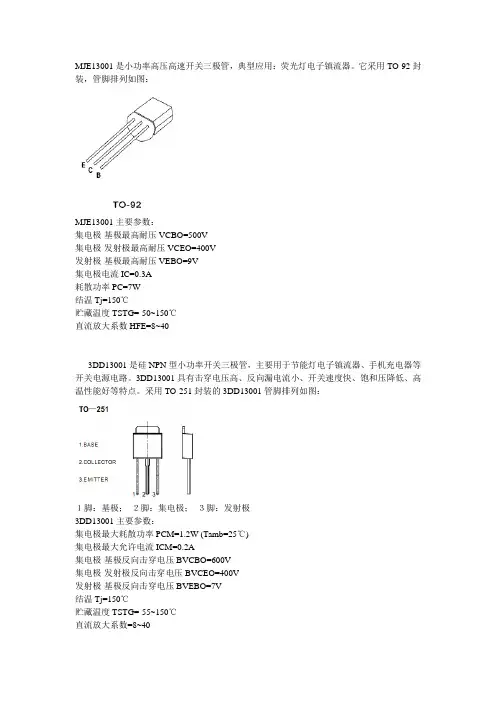

13001-13009的参数
