第11章 测井地面系统,2014
3764SRP功能电路板排列图
6#:中子寿命；7#：核测井；8#：12位A/D
测井仪器原理（一）
19
.
11.1 数控测井系统
绘图仪及控制接口
CLS系统配有两台光纤CRT绘图仪 图素：测井数据曲线、纵横网格线、深度数字和字符
CRT绘图仪结构示意图
CRT控制电路框图
20
测井仪器原理（一）
.
11.1 数控测井系统
曲线滚动显示
数字显示
能谱显示
波形显示
2维数字显示
FMT报告
压力瞬态分析
数据采集
采集
刻度和校验
井下仪器控制
深度控制
数据记录控制
遥测控制
贝克休斯ECLIPS2000系统软件功能结构图
测井仪器原理（一）
31
.
11.2 成像测井地面系统
测井数据处理和储层评价软件系统
典型的有：斯仑贝谢GeoFram，贝克休斯Express， 中国石油LEAD，CifLog等 主要功能： （1）数据文件格式转换（文件解编）。 （2）数据文件预处理：深度移动，采样间隔变换，曲 线编辑。 （3）多文件处理：合并，拼接。 （4）快速直观解释：孔隙度、含油饱和度、岩性等分 析处理，施工评价（如水泥胶结质量），提供交会图 和测井曲线成果图，等。
测井仪器原理（一）
5
通用外设
专用外设
.
11.1 数控测井系统
CLS系统组成框图
测井仪器原理（一）
6
.
11.1 数控测井系统
CLS主机组成框图
测井仪器原理（一）
7
.
11.1 数控测井系统
8/16E的多路转换IO总线(MUX BUS)原理
异步IO，最多可挂接255台外设 菊花链式中断优先权 大多数专用设备接口如信号恢复面板等都使用该总线
主、辅交流，主、辅直流，程控和继电器供电
测井仪器原理（一）
28
.
11.2 成像测井地面系统
3、测井软件系统
控制、数据采集、通讯和数据处理软件系统
（1）系统自检、设备诊断和调校； （2）系列仪器刻度：包括一级刻度，车间刻度和井场 测前测后刻度； （3）测井服务表管理：实现复杂的测井仪器参显示、绘图，等； （5）数据文件回放处理，可实现“重测井”功能； （6）系统参数设置； （7）系统支撑工具。
测井仪器原理
.
主讲人：卢俊强 2014年11月
.
第11章 测井地面系统
11.1 数控测井系统
11.1.1 概述 11.1.2 CLS系统组成 11.1.3 裸眼井测井信号恢复面板 11.1.4 CLS系统其它重要设备 11.1.5 CLS的软件系统
11.2 成像测井地面系统
11.2.1 概述 11.2.2 EILog成像测井地面系统 11.2.3 测井软件系统
11.3 思考题
测井仪器原理（一）
2
.
11.1 数控测井系统
1、概述
典型的数控测井系统
斯仑贝谢CSU（Cyber service unit） 德莱赛、阿特拉斯CLS（Computer logging system） 吉尔哈特DDL（Direct digital logging） 国产SKC9800，SL2000/3000，等
测井仪器原理（一）
11
.
11.1 数控测井系统
模拟信号处理道
包括：三个电阻率道，一个自然电位道，一个电缆张 力道，三个备用通道
SRP模拟信号通道逻辑框图
测井仪器原理（一）
12
.
11.1 数控测井系统
脉冲信号测量道
有4个测量道，2道采用脉冲变压器输入，2道用电容 耦合输入
SRP脉冲道电路逻辑框图
测井仪器原理（一）
16
.
11.1 数控测井系统
深度系统电路逻辑功能框图
测井仪器原理（一）
17
.
11.1 数控测井系统
系统IO接口（MUXBUS接口控制器）
SRP总线接口电路逻辑框图
测井仪器原理（一）
18
.
11.1 数控测井系统
4、CLS系统其它重要设备
完井信号恢复面板3764
CLS的套管井测井专用接口面板
磁带机及控制器
工业九轨数字磁带机，2台 控制器通过MUXBUS与8/16E计算机接口 电路：控制电路、数据读写电路和伺服控制电路
CLS磁带记录子系统框图
数字磁带机功能电路框图 21 测井仪器原理（一）
.
11.1 数控测井系统
CLS系统磁带机控制器电路框图
测井仪器原理（一）
22
.
11.1 数控测井系统
测井仪器原理（一）
32
.
11.2 成像测井地面系统
EILog系统的ACME集成化测井软件系统
WindowsXP工作环境 面向对象设计 层次化功能结构
测井应用层
测井参数的设置，测井作业流程控制；屏幕显示、绘图输出、 数据记录；以测井仪器动态库方式实现应用扩展接口。 采用多线程方式工作，完成测井和刻度作业时原始数据的获 取和处理。
5、CLS的软件系统
系统软件
磁盘操作系统，汇编和编译程序，监控管理程序、调 试程序、故障诊断程序… 实时测井程序
用户（应用）软件
裸眼井测井程序（FSYS）、套管井测井程序（CSYS）、地 层倾角测井程序（DIPSYS）… 深度校正程序（DSHFF）、影响因素校正程序（EDIT）、砂 岩解释程序（SAND）、复杂岩性解释程序（CRA）… 曲线剪辑程序（SPLICE）、刻度数据管理程序（CALMGT）、 服务表参数修改程序（CPRES）…
与数字测井仪的区别：以车载计算机为核心， 配有测井专用接口的实时测量、控制系统
测井仪器原理（一）
3
.
11.1 数控测井系统
主要特点
（1）操作简便。仪器测前测后刻度，下放上提测井是 由程序控制自动完成。 （2）数字处理使测量精度大为提高，并能进行实时质 量控制。 （3）在井场就可得到初步的解释成果，可用以及时指 导钻井施工和油田开发。 （4）有较强自动测试和诊断能力，提高了时效和测井 资料的质量，能够及时找出故障加以排除。 （5）易于扩展仪器功能。新型仪器很容易与系统挂接， 完成新的测井功能。
测井仪器原理（一）
23
现场解释程序
文件管理程序
.
11.1 数控测井系统
CLS裸眼井现场服务程序执行流程框图
测井仪器原理（一）
24
.
11.2 成像测井地面系统
1、概述
典型的成像测井系统
斯仑贝谢MAXIS500、贝克休斯ECLIPS2000和中国石油 EILog，等
（1）计算机系统性能大幅度提高，由多台主机组成； （2）在多任务、图形化的操作系统支持下运行庞大的测井应用软件 系统； （2）实现以太网互联下控制、数据共享的多机“并行”处理系统； （3）多用户多任务下的人机交互和测井数据、曲线、图像和报表的 实时显示； （4）多种类型高存储密度的固定和移动数据存储设备； （5）具有高速电缆数据传输通道（>200kbps）和灵活可靠的井下 仪器总线； （6）通过嵌入式前端子系统和网络化连接形成典型的分布式数据采 集和处理系统。
EILog成套装备实物照片 EILog地面硬件系统结构框图
测井仪器原理（一）
27
.
11.2 成像测井地面系统
主机
IPC，运行WinXP操作系统 可通过网络连接笔记本电脑辅机 网络接口，网络交换机，可移动存储设备
cPCI总线系统架构 CPU主控插件 系列测井专用接口插件
前端机
测井接线面板 下井仪器供电面板
测井仪器原理（一）
13
.
11.1 数控测井系统
声波信号测量（控制）道
支持双发双收声波测井仪，主要功能：发射接收选择 控制，同步信号处理，波形信号放大
SRP声波信号道电路逻辑框图
测井仪器原理（一）
14
.
11.1 数控测井系统
PCM传输信号接口道
井下3506/8发送测井数据帧，SRP7#板接收数据 双极性归零制编码，采用同步道进行帧同步识别 一帧17道，第17道为模拟道，信道采用16b编码
PCM数据传输逻辑功能示意图
PCM信号波形示意图
CLS系统3506PCM帧格式
测井仪器原理（一）
15
.
11.1 数控测井系统
深度系统
主要组成：深度传动，深度编码，深度信号逻辑处理 （深度校正，深度计数，数据显示），深度接口 CLS深度编码率：1280脉冲/m 分辨测井方向
深度编码传感器示意图
测井仪器原理（一）
29
.
11.2 成像测井地面系统
MAXIS500 配置管理 系统安全设置 作业管理 作业设置 系统检测 测前刻度 测井 测后刻度 主刻度 数据回放 作业管理工具 图头管理 数据文件转换 参数设置 仪器串显示 测井质量监视 作业记录 系统应用工具 数据浏览 数据监控 绘图工具 仪器监视 远程通讯 表像管理 表像设置 区间设置 道设置 曲线格式设置 图像格式设置 波形表像设置 图符设置 其它 文件管理工具 通用文件工具 报告生成工具 表像合成工具 标注
合集下载
EILog测井地面系统概述
数据处理原理
数据传输原理
• 数据传输是eilog测井地面系统中不可 或缺的一环。在数据传输阶段，系统 将处理后的数据传输到地面控制中心 或其他相关设备进行进一步的分析和 处理。数据传输原理主要涉及如何设 计和使用通信协议和传输介质，以确 保能够准确、高效地将处理后的数据 传输到目的地。
04
应用场景
地质构造分析
通过对地层、断裂、岩浆岩等方面的分析，研究地质构造特征和演化历史。
矿产资源调查
矿产资源评价
通过eilog测井地面系统探测矿产资源分布情况，g测井地面系统获取的地质信息，对矿床进行详细勘探和研究，提高矿 床发现概率和资源利用效率。
05
优势与挑战
优势分析
高效性
eilog测井地面系统采用了先进的技术 和设计，能够快速准确地完成测井任 务，提高了工作效率。
灵活性
eilog测井地面系统具有很强的适应性 和灵活性，能够适应不同的测井需求 和场景，方便用户进行定制和调整。
稳定性
该系统具有高度的稳定性和可靠性， 能够在各种复杂的环境和条件下稳定 运行，减少了故障和误差。
数据采集模块是eilog测井地面系统的核心部分，负责采集井下测量的各种数据。
数据采集模块通常包括传感器、信号处理电路和数据存储器等部分，能够实时获取 井下的温度、压力、流量等参数，并将数据转换为可处理的形式。
数据采集模块的设计需要考虑到井下环境的恶劣条件，如高温、高压、腐蚀等，以 确保采集的数据准确可靠。
eilog测井地面系统概述
• 引言 • 系统组成 • 工作原理 • 应用场景 • 优势与挑战 • 未来发展趋势
01
引言
目的和背景
目的
eilog测井地面系统是用于石油和天然气勘探的重要工具，其 目的是通过测量地层电阻率、声波速度等参数，评估地下资 源的分布和储量。
《测井综合解释》课件
从最早的模拟测井到现代的数字测井，测 井技术的发展经历了漫长的历程。
电阻率测井、声波测井、核磁共振测井等 。
测井解释的目的和任务
01
02
目的
任务
通过对测井数据的分析和解释，了解地下岩层的物理性质、地质构造 和含油气情况。
确定地层岩性、评估地层含油气性、计算地层孔隙度等。
测井解释的基本原理
1 2 3
《测井综合解释》ppt课件
目录
• 测井综合解释概述 • 测井数据采集与处理 • 测井解释方法与技术 • 测井解释实例分析 • 测井解释的挑战与展望
01
测井综合解释概述
测井技术简介
03
测井技术定义
测井技术的发展历程
测井技术的种类
测井技术是一种通过测量地球物理参数来 评估和解释地下地质特征的方法。
地球物理场的理论基础
地球物理场包括电场、磁场、声波场等，这些场 的变化与地下岩层的物理性质密切相关。
测井解释的数学模型
通过建立数学模型，将测量的地球物理参数与地 下岩层的物理性质联系起来，从而实现对地下地 质特征的解释。
测井解释的软件工具
现代测井解释通常使用专业软件进行数据处理和 分析，如LogAnalyst、Landmark等。
大挑战。
02
多源数据整合
来自不同设备、不同时间点的 测井数据如何进行整合，以提 供更准确的解释，是一个重要
的问题。
03
解释精度要求高
随着油气勘探开发难度的增加 ，对测井解释的精度要求也越 来越高，如何提高解释精度是
亟待解决的问题。
04
多学科交叉
测井解释涉及到多个学科领域 ，如地质学、地球物理学、数 学等，如何进行有效的跨学科
数控测井地面系统中模拟信号分离单元的设计
冲 。 曼 切 斯 特 编 码 信 号 主要 来 源 于 组 合 式 测 井 仪 ， 测 井 仪 该
中 有一 个 电 缆遥 测 短 节 ｔ Ｗｉ ｌ ｅ Ｔ ｌ ｔ ａｔｄ ｅ ＷＴ ｌ ｒ ｉ ｅ ｍｅ ｙＣ ｒ ｉｇ 。 Ｃ） ｌ ｅｎ （ ｅ ｒ ｒ
马 、 箍 磁 定位 、 位 层 、 位 置 、 层 动 态 等 多 个 参 数 进 行 接 水 槽 油 监 测 。 根 据 这 些 井 下 参 数 的测 量 的需 求 ． 内外 相 应 的 测 井 国
ＷＣ Ｔ 板 线
在 实 际 电路 设 计 过 程 当 中 ，取 Ｒ７２ ｉ 及 Ｒｌ ２ ｉ， ｌ ７ｋ ＝ ｔ ８ ５ｋｔ ＝
从 而 可 以得 出该 滤 波 电 路 的通 频 带 电压 放 大 倍 数 ：
Ａ ｌ １３ ． ９ （ ２）
Ｊ
在 式 （ ） 中 ， Ａ ５ 小 于 ３时 ， 分 母 中 ５的 一 次 项 １当 当 （） 即
Ｄｅ ｉ ｎ ｏ ｎ ｌ ｇ ｓｇ ｌｓ ｐａ ａ ｉ ｎ ｎ ｃ ｍｐｕ ｅ ｉ ｅ ｓｇ ｆａ ａ ｏ ｉ ｎａ ｅ ｒ ｔｏ ｉ ｏ ｔ ｒｚ ｄ
ｗ ｅｌｌ ｇ ｉ ｇ ｓ ｒ ａ ｅ ｓ ｓｅ ｌ ｏ ｇ ｎ ｕ ｆ ｃ ｙ ｔｍ
ＣＨＥ Ｃｈ ｏ ｂ Ｎ ａ — ｏ，Ｇ ＡＯ Ｓ ｎ ，ＨＥ Ｎｉ ｇ ｏｇ ｎ ，ＹＵＡＮ Ｘｉｏ ｗ ｉ ａ － ｅ
式控制方式 ， 每个 电路 模 块 均 用 一 个 独 立 的 Ｃ Ｕ完 成 特 定 的 Ｐ
功 能 ， 个 子 系 统 板 间 的数 据通 信 则 采 用 高 速 、 性 能 、 可 各 高 高
的便 携 式 数 控 测井 地 面 系 统 ， 之 能 与 绝 大 多 数 井 下 测 井 仪 使 器配套使用。
地球物理测井基础
地层评价与油气藏描述
03
利用提取的波速信息，结合其他测井资料，对地层岩性、物性、
含油气性等进行综合评价。
随钻测井技术
随钻测量系统
在钻井过程中，实时测量井眼轨迹、地层电阻率、孔隙度等参数。
数据传输与处理
将测量数据实时传输到地面，进行处理和解释，为钻井决策提供 支持。
地质导向钻井
根据随钻测量数据，实时调整钻井轨迹，实现地质目标精准钻遇。
1 2
密度与声波速度正相关
岩石密度越大，声波在其中传播的速度越快。
影响因素
岩石的矿物成分、孔隙度、流体性质等都会影响 声波速度。
3
应用
通过测量声波速度可以间接推断岩石密度，进而 评估储层物性。
岩石电阻率特性及影响因素
电阻率定义
岩石电阻率是描述岩石导电性能的物理量，与岩石中的矿物成分、 孔隙度、流体性质等密切相关。
策略三
强化多源信息融合：充分利用地质、地震、钻井、录井等 多源信息，实现多源信息的有效融合和优势互补，提高测 井解释的准确性和可靠性。
策略四
注重经验积累和知识更新：不断积累现场实践经验，学习 掌握新的理论和技术方法，持续提升自身的专业素养和解 释能力。
THANKS
感谢观看
测井曲线形态识别技巧
曲线形态分类
根据测井曲线的形态特征，将其分为不同的类型，如钟形、箱形、 漏斗形等。
形态识别方法
运用图像处理、模式识别等技术手段，对测井曲线形态进行自动识 别和分类。
形态与地层关系分析
结合地质资料和区域地质背景，分析测井曲线形态与地层岩性、物 性之间的关系，为地层评价和油气藏描述提供依据。
05
测井资料处理与解释方法
测井资料预处理流程
第11章压裂施工
对于压裂射孔，孔眼穿透进入地层的深度不超过 4～6英寸，因为从孔眼起裂的裂缝通常都是从靠近水 泥和岩石胶接表面开始，并朝最佳水力裂缝平面延伸。
射孔器的穿透性能应综合考虑套管的孔眼尺寸， 该尺寸必须能接受砾石充填。
5
11.2 完 井
11.2.3 小眼井和单一井完井 优点：使用小眼井和单一井可以井底钻井和完井成本。
缺点：1.小管径禁止使用特殊的压裂用管，因而也限制了施工
压力
2.减小了井筒直径，摩阻升高，限制了排量和施工规模，
降低了
压裂施工效率
3.限制了井下工具的使用，即不能使用层位隔离工具而
不能进行 多层压裂施工
如果裂缝达到封隔器上部的射孔，支撑剂有可能进入环形区域，
封隔器顶部的少量支撑剂可能粘附在工具上。
16
11.2 完 井
11.2.4.7 转向
优点：控制液体流向，可连续进行施工，经济省时。 缺点：使用转向材料，使得压裂效果不能达到最佳效 果。
岩盐和苯酸之类的桥塞材料容易导致过顶替。球密封效率很
难预测。
11
11.2 完 井
11B 连续油管传输的压裂施工（Sunil N.Gulrajani）
连续油管压裂施工依靠两项已开发的技术： ➢ 能进行层位隔离和返排的井下系统（BHA） ➢ 降低压裂液的摩阻，以便在很小的连续油管交叉面积内
达到压裂施工所要求的注入速度。（使用粘弹性表明活 性剂VES，低摩阻、无伤害）
18
11.2 完 井
11C 水力压裂期间的多层注入剖面评估（J.L.Elbel）
压裂几个层位的常用方式是射孔限流技术。在考虑孔眼摩阻的同时， 必须考虑一些其他的影响每层的注入速率的地层参数，如裂缝高度、地 层模量和当前效率等。
射孔器的穿透性能应综合考虑套管的孔眼尺寸， 该尺寸必须能接受砾石充填。
5
11.2 完 井
11.2.3 小眼井和单一井完井 优点：使用小眼井和单一井可以井底钻井和完井成本。
缺点：1.小管径禁止使用特殊的压裂用管，因而也限制了施工
压力
2.减小了井筒直径，摩阻升高，限制了排量和施工规模，
降低了
压裂施工效率
3.限制了井下工具的使用，即不能使用层位隔离工具而
不能进行 多层压裂施工
如果裂缝达到封隔器上部的射孔，支撑剂有可能进入环形区域，
封隔器顶部的少量支撑剂可能粘附在工具上。
16
11.2 完 井
11.2.4.7 转向
优点：控制液体流向，可连续进行施工，经济省时。 缺点：使用转向材料，使得压裂效果不能达到最佳效 果。
岩盐和苯酸之类的桥塞材料容易导致过顶替。球密封效率很
难预测。
11
11.2 完 井
11B 连续油管传输的压裂施工（Sunil N.Gulrajani）
连续油管压裂施工依靠两项已开发的技术： ➢ 能进行层位隔离和返排的井下系统（BHA） ➢ 降低压裂液的摩阻，以便在很小的连续油管交叉面积内
达到压裂施工所要求的注入速度。（使用粘弹性表明活 性剂VES，低摩阻、无伤害）
18
11.2 完 井
11C 水力压裂期间的多层注入剖面评估（J.L.Elbel）
压裂几个层位的常用方式是射孔限流技术。在考虑孔眼摩阻的同时， 必须考虑一些其他的影响每层的注入速率的地层参数，如裂缝高度、地 层模量和当前效率等。

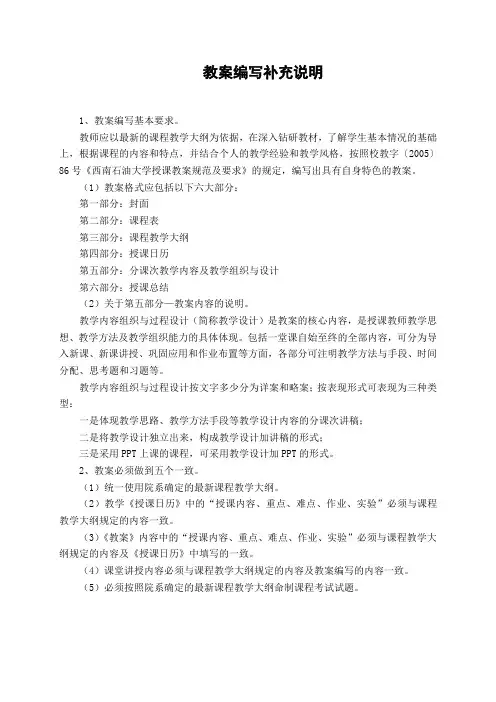

夏宏泉西南石油大学石油工程测井教案
