印刷工业挥发性有机物排放标准河南省地方标准2020版
印刷工业挥发性有机物排放标准1 范围本标准规定了印刷工业企业或生产设施挥发性有机物的排放控制要求、监测与监督管理要求。
本标准适用于现有印刷企业或生产设施的挥发性有机物排放管理，以及印刷企业建设项目的环境影响评价、环境保护设施设计、排污许可证核发、竣工环境保护验收及其投产后的挥发性有机物排放管理。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 4754—2017 国民经济行业分类GB/T 16157 固定污染源排气中颗粒物和气态污染物采样方法GB/T 16758 排风罩的分类及技术条件GB 37822 挥发性有机物无组织排放控制标准HJ 38 固定污染源废气总烃、甲烷和非甲烷总烃的测定气相色谱法HJ/T 55 大气污染物无组织排放监测技术导则HJ/T 397 固定源废气监测技术规范HJ 583 环境空气苯系物的测定固体吸附/热脱附-气相色谱法HJ 584 环境空气苯系物的测定活性炭吸附/二硫化碳解吸-气相色谱法HJ 604 环境空气总烃、甲烷和非甲烷总烃的测定直接进样-气相色谱法HJ 644 环境空气挥发性有机物的测定吸附管采样-热脱附/气相色谱-质谱法HJ 732 固定污染源废气挥发性有机物的采样气袋法HJ 734 固定污染源废气挥发性有机物的测定固体吸附-热脱附/气相色谱-质谱法HJ 759 环境空气挥发性有机物的测定罐采样/气相色谱-质谱法HJ 819 排污单位自行监测技术指南总则HJ 1066 排污许可证申请与核发技术规范印刷工业WS/T 757—2016 局部排风设施控制风速检测与评估技术规范《污染源自动监控管理办法》国家环境保护总局令第28号《环境监测管理办法》国家环境保护总局令第39号3 术语和定义下列术语和定义适用于本文件。
3.1印刷工业GB/T 4754—2017中规定的书、报刊印刷（C2311）、本册印制（C2312）、包装装潢及其他印刷（C2319），以及从事印刷复制及印前处理、制版，印后加工的装订、表面整饰及包装成型等生产活动的工业。
3.2挥发性有机物（VOCs）参与大气光化学反应的有机化合物，或者根据有关规定确定的有机化合物。
在表征VOCs总体排放情况时，根据行业特征和环境管理要求，可采用总挥发性有机物（以TVOC表示）、非甲烷总烃（以NMHC表示）作为污染物控制项目。
3.3非甲烷总烃（NMHC）采用规定的监测方法，氢火焰离子化检测器有响应的除甲烷外的气态有机化合物的总和，以碳的质量浓度计。
3.4标准状态温度为273.15K、压力为101.325kPa时的状态。
本标准规定的大气污染物排放浓度限值均以标准状态下的干气体为基准。
3.5排气筒高度自排气筒（或其主体建筑构造）所在的地平面至排气筒出口计的高度。
3.6最高允许排放浓度排气筒中任何1h排放污染物浓度平均值不得超过的限值。
3.7最高允许排放速率一定高度的排气筒任何1h排放污染物的质量不得超过的限值。
3.8无组织排放大气污染物不经过排气筒的无规则排放，包括开放式作业场所逸散，以及通过缝隙、通风口、敞开门窗和类似开口（孔）的排放等。
3.9企业边界企业或生产设施的法定边界。
若难以确定法定边界，则指企业或生产设施的实际占地边界。
3.10现有企业本标准实施之日前已建成投产或环境影响评价文件已通过审批或备案的印刷企业或生产设施。
3.11新建企业自本标准实施之日起环境影响评价文件通过审批或备案的新建、改建和扩建的印刷工业建设项目。
4 挥发性有机物排放控制要求4.1 实施时间新建企业自2020年6月1日起，现有企业自2020年10月1日起，按本标准规定执行。
4.2 有组织排放控制要求4.2.1 企业挥发性有机物的有组织排放按表1规定执行。
表1 挥发性有机物有组织排放限值4.2.2 车间或生产设施排气中NMHC初始排放速率≥2 kg/h 时，配置的VOCs处理设施处理效率不应低于80%；采用的原辅材料符合国家有关低VOCs含量产品规定的除外。
4.2.3 排气筒高度应不低于15m（因安全考虑或有特殊工艺要求的除外）。
4.2.4 废气收集处理系统应与生产工艺设备同步运行。
VOCs废气收集处理系统发生故障或检修时，对应的生产工艺设备应停止运行，待检修完毕后同步投入使用。
4.2.5 当执行不同排放控制要求的废气合并排气筒排放时，应在废气混合前进行监测，并执行相应的排放控制要求；若可选择的监控位置只能对混合后的废气进行监测，则应按各排放控制要求中最严格的规定执行。
4.3 企业边界及周边排放控制要求4.3.1 企业应对排放的有毒有害大气污染物进行管控，采取有效措施防范环境风险。
4.3.2 企业边界任何1h挥发性有机物平均浓度按表2规定执行。
表2 企业边界挥发性有机物无组织排放限值4.4 无组织排放控制要求4.4.1 VOCs物料储存、转移和输送无组织排放控制要求4.4.1.1油墨、润版液、上光油、稀释剂、清洗剂、胶黏剂等含VOCs的物料应储存于密闭的容器、包装袋或储罐中，存放过VOCs物料或含的VOCs废物的容器、包装袋或储罐应加盖、密封，保持密闭。
4.4.1.2盛装VOCs物料的容器、包装袋或储罐应存放于密闭空间，在物料非取用状态时应加盖、密封，保持密闭。
4.4.1.3转移或输送VOCs物料时，应采用密闭的容器或管道。
4.4.2 工艺过程VOCs无组织排放控制要求4.4.2.1印刷生产过程中的调墨（胶）、涂布、印刷、干燥、覆膜、复合、上光、清洗等使用VOCs物料的生产过程，应采用密闭设备或在密闭空间内操作，废气应排至VOCs废气收集处理系统或处理设施；无法密闭的，应采取局部气体收集措施，废气应排至VOCs废气收集处理系统或处理设施。
4.4.2.2载有VOCs物料的设备及其管道在检维修、非正常生产时，应将残存物料退净，并用密闭容器盛装，退料过程应排气至VOCs废气收集系统。
4.4.2.3废油墨、废吸附过滤材料、废溶剂、沾有油墨或溶剂的棉纱/抹布等废物应放入具有标识的密闭容器内，按照固体废物相关管理规定进行处置。
4.4.2.4企业应按照HJ 1066要求建立台账，记录含VOCs的原辅料名称、VOCs含量、使用量、回收量、废弃量、去向以及VOCs含量等信息，台账保存期限不少于3年。
4.4.3 VOCs无组织排放废气收集处理系统要求4.4.3.1企业应考虑印刷生产工艺、操作方式、废气性质、处理方法等因素，对VOCs废气进行分类收集。
4.4.3.2废气收集系统排风罩（集气罩）的设置应符合GB/T 16758的规定。
采用外部排风罩的，应按照GB/T 16758、WS/T 757—2016规定的方法测量控制风速，测量点应选取在距排风罩开口面最远的VOCs 无组织排放位置，控制风速不应低于0.3 m/s，有行业要求的按相应规定执行。
4.4.3.3废气收集系统的输送管道应密闭，且在负压下进行。
4.4.4 企业厂区内VOCs无组织排放监控要求企业厂区内VOCs无组织排放按表3规定执行。
表3 企业厂区内VOCs无组织排放限值4.4.5 企业其他VOCs无组织排放控制要求企业其他VOCs无组织排放控制要求应符合GB 37822的规定。
5 监测要求5.1 一般要求5.1.1 企业应按照有关法律、《环境监测管理办法》和HJ 819、HJ 1066等规定，建立企业监测制度，制订监测方案，对VOCs排放状况及其对周边环境质量的影响开展自行监测，保存原始监测记录，并公布监测结果。
5.1.2 新建企业和现有企业安装VOCs排放自动监控设备的要求，按有关法律和《污染物自动监控管理办法》等规定执行。
5.1.3 企业应按照环境监测管理规定和技术规范的要求，设计、建设、维护永久性采样口、采样测试平台和排污口标志。
5.1.4 VOCs的监测应在规定的监控位置进行，有废气处理设施的应在处理设施后监测。
5.2 监测采样与分析方法5.2.1 排气筒中VOCs的监测采样按照GB/T 16157、HJ/T 397、HJ 732的规定执行。
5.2.2 企业边界VOCs的监测采样按照HJ/T 55的规定执行。
5.2.3 对企业厂区内VOCs无组织排放进行监控时，在厂房门窗或通风口、其他开口（孔）等排放口外1 m，距离地面1.5 m以上位置处进行监测。
若厂房不完整（如有顶无围墙），则在操作工位下风向1 m，距离地面1.5 m以上位置处进行监测。
5.2.4 厂区内NMHC任何1h平均浓度的监测采用HJ 604规定的方法，以连续1h采样获取平均值，或在1h内以等时间间隔采集3～4个样品计平均值。
厂区内NMHC任意一次浓度值的监测，按便携式监测仪器相关规定执行。
5.2.5 VOCs的分析测定采用表4中所列的方法标准。
表4 VOCs分析测定方法标准5.2.6 本标准实施后国家发布的污染物监测方法标准，如适应性满足要求，同样适用于本标准相应污染物的测定。
6 实施与监督6.1 本标准由县级以上人民政府生态环境主管部门负责监督实施。
6.2 企业是实施排放标准的责任主体，应采取必要措施，达到本标准规定的VOCs排放控制要求。
6.3 对于企业VOCs的排放，按照监测规范要求测得的任意1h平均浓度值或任意一次浓度值超过本标准规定的限值，判定为超标。
6.4 本标准中未作规定的内容和要求，按国家或地方相关标准执行。
国家或地方标准严于本标准时执行国家或地方标准。
印刷工业大气污染物排放标准(上海市)
1印刷工业大气污染物排放标准本文件规定了印刷生产过程大气污染物有组织排放控制要求、厂区无组织排放控制要求、边界无组织排放控制要求、范围污染物监测要求、达标判定要求以及实施与监督等内容。
本文件适用于现有印刷工业企业或印刷生产过程的大气污染物排放管理，也适用于新建从事印刷生产的企业及印刷生产设施建设项目的环境影响评价、环境保护设施设计、竣工环境保护验收、排污许可证核发及其投产后的大气污染物排放管理。
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范性引用文件文件。
GB/T 4754 国民经济行业分类 GB/T 9851 印刷技术术语GB/T 15432 环境空气总悬浮颗粒物的测定 重量法GB/T 16157 固定污染源排气中颗粒物测定与气态污染物采样方法 GB 16297 大气污染物综合排放标准GB 37822 挥发性有机物无组织排放控制标准 GB 41616 印刷工业大气污染物排放标准HJ 38 固定污染源排气中非甲烷总烃的测定 气相色谱法 HJ/T 42 固定污染源排气中氮氧化物的测定 紫外分光光度法HJ/T 43 固定污染源排气中氮氧化物的测定 盐酸萘乙二胺分光光度法 HJ/T 55 大气污染物无组织排放监测技术导则HJ/T 56 固定污染源排气中二氧化硫的测定 碘量法 HJ 57 固定污染源废气 二氧化硫的测定 定电位电解法 HJ/T 68 大气固定污染源 苯胺类的测定 气相色谱法HJ 75 固定污染源烟气（SO 2、NO x 、颗粒物）排放连续监测技术规范 HJ 194 环境空气质量手工监测技术规范HJ/T 373 固定污染源监测质量保证与质量控制技术规范（试行） HJ/T 397 固定源废气监测技术规范HJ 583 环境空气 苯系物的测定 固体吸附/热脱附—气相色谱法HJ 584 环境空气 苯系物的测定 活性炭吸附/二硫化碳解吸—气相色谱法 HJ 604 环境空气 总烃、甲烷和非甲烷总烃的测定 直接进样—气相色谱法 HJ 629 固定污染源废气 二氧化硫的测定 非分散红外吸收法HJ 644 环境空气 挥发性有机物的测定 吸附管采样—热脱附/气相色谱—质谱法 HJ 692 固定污染源废气 氮氧化物的测定 非分散红外吸收法 HJ 693 固定污染源废气 氮氧化物的测定 定电位电解法 HJ 732 固定污染源废气 挥发性有机物的采样 气袋法HJ 734 固定污染源废气 挥发性有机物的测定 固相吸附—热脱附气相色谱—质谱法 HJ 759 环境空气 65种挥发性有机物的测定 罐采样/气相色谱—质谱法 HJ 819 排污单位自行监测技术指南 总则HJ 836 固定污染源废气低浓度颗粒物的测定 重量法 HJ 905 恶臭污染环境监测技术规范HJ 919 环境空气 挥发性有机物的测定 便携式傅里叶红外仪法 HJ 942 排污许可证申请与核发技术规范 总则HJ 944 排污单位环境管理台账及排污许可证执行报告技术规范总则（试行） HJ 1066 排污许可证申请与核发技术规范 印刷工业 HJ 1089 印刷工业污染防治可行技术指南HJ 1131 固定污染源废气 二氧化硫的测定 便携式紫外吸收法 HJ 1132 固定污染源废气 氮氧化物的测定 便携式紫外吸收法HJ 1240 固定污染源废气 气态污染物（SO 2、NO 、NO 2、CO 、CO 2）的测定 便携式傅立叶变换红外光谱法HJ 1246 排污单位自行监测技术指南 印刷工业 HJ 1261 固定污染源废气 苯系物的测定HJ 1286 固定污染源废气 非甲烷总烃连续监测技术规范HJ 1331 固定污染源废气 总烃、甲烷和非甲烷总烃的测定 便携式催化氧化—氢火焰离子化检测器法HJ 1332 固定污染源废气 总烃、甲烷和非甲烷总烃的测定 便携式气相色谱—氢火焰离子化检测器法DB 31/ 1025 恶臭（异味）污染物排放标准DB 31/T 310003 固定污染源废气现场监测技术规范GB 41616术语和定义界定的以及下列术语和定义适用于本文件。
DB3301T+0277—2018重点工业企业挥发性有机物排放标准
DB3301 浙江省杭州市地方标准DB 3301/T 0277—2018 重点工业企业挥发性有机物排放标准2018-12-30发布2019-01-30实施目次前言............................................................................................................................ 错误!未定义书签。
1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (4)4 污染物排放控制要求 (6)5 监测要求 (8)6 实施与监督 (10)附录 A （规范性附录）挥发性有机物的采样方法 (11)附录 B （规范性附录）便携式仪器法测量挥发性有机物的方法 (14)附录 C （规范性附录）固定污染源挥发性有机物自动监控系统技术要求 (20)附录 D （规范性附录）金属滤筒吸收和红外分光光度法测定纺丝油烟的采样及分析方法 (26)前言为贯彻《中华人民共和国环境保护法》《中华人民共和国大气污染防治法》《浙江省大气污染防治条例》《杭州市大气污染防治规定》《杭州市生态文明建设促进条例》等法律和法规，防治污染，保障人体健康，改善环境质量，加强杭州市印刷、工业涂装、化学纤维制造等行业大气污染物的排放控制，促进行业生产工艺和污染治理技术的进步，结合杭州市的实际情况和特点，制定本标准。
本标准规定了印刷、工业涂装、化学纤维制造等行业挥发性有机物及臭气浓度的排放控制要求、监测和监督要求。
本标准颁布实施后，国家和浙江省发布的相应行业型污染物排放标准中涉上述行业污染控制要求的，当其严于本标准或本标准未作规定的污染物项目时，执行国家和浙江省行业型排放标准的相关规定。
环境影响评价文件或排污许可证要求严于本标准时，按照批复的环境影响评价文件或排污许可证执行。
新建污染源自本标准实施之日起，现有污染源自2020年1月1日起执行本标准。
DB3301T 0277—2018重点工业企业挥发性有机物排放标准
DB3301/T 0277—2018
参与大气光化学反应的有机化合物，或者根据规定的方法测量或核算确定的有机化合物，简称 VOCs。
在表征挥发性有机物（VOCs）总体排放情况时，根据行业特征和环境管理要求，可采用总烃（以 THC表示）、非甲烷总烃（以NMHC表示）作为污染物控制项目。 3.9
总烃 指在本标准规定的测定条件下，在氢火焰离子化检测器或催化氧化-非分散红外吸收法上有响应的 气态有机化合物的总和，以碳计。 3.10 非甲烷总烃 指在本标准规定的测定条件下，从总烃中扣除甲烷以后其他气态有机化合物的总和，以碳计。 3.11 乙酸酯类 指乙酸甲酯、乙酸乙酯、乙酸丙酯和乙酸丁酯浓度的算术之和。 3.12 纺丝油烟 化学纤维制造油剂在纺丝、拉伸、加弹等过程中挥发的油性物质。 3.13 臭气浓度 用无臭空气对臭气样品连续稀释至嗅辨员阈值时的稀释倍数，单位为无量纲。 3.14 排气筒高度 自排气筒（或其主体建筑构造）所在的地平面至排气筒出口计的高度，单位为m。 3.15 最高允许排放浓度 排气筒中大气污染物任何一小时浓度平均值不得超过的限值，单位为 mg/m3。 3.16 无组织排放 大气污染物不经过排气筒或烟囱的无规则排放，包括开放式作业场所逸散，以及通过缝隙、通风口、 敞开门窗和类似开口（孔）的排放等。 3.17 厂区内大气污染物监控点 指为判别厂界内车间或生产装置外大气污染物是否超过本标准而设立的监控点。一般设立在车间门 窗、生产装置及未经处理车间排风口（含车间顶部排风口）外1m处。 3.18 厂区内大气污染物监控点浓度限值 指标准状态下厂区内大气污染物监控点的大气污染物浓度任何1h内最大值不得超过的限值，单位为 mg/m3。 3.19 密闭排气系统 将工艺设备、车间排出或逸散出的大气污染物，捕集并输送至污染控制设备或排放管道，使输送的
浙江包装印刷行业挥发性有机物排放特征及排放系数
浙江包装印刷行业挥发性有机物排放特征及排放系数本文通过浙江省254家包装印刷企业的调查数据，剖析了该行业原辅料组分及挥发性有机物(VOCs)污染治理现状，并筛选出100家典型企业，按印刷工艺划分阐述包装印刷行业VOCs排放特征、核算VOCs排放系数.结果表明，浙江省近2/3包装印刷企业未能有效处理VOCs，且大部分企业仍使用溶剂型原辅料，主要排放污染因子为乙酸乙酯、异丙醇、乙醇、乙酸丙酯、乙酸丁酯等9种物质.全省包装印刷行业VOCs平均排放系数为0.485 kg˙kg-1，其中凹印工艺排放系数最高，为0.634 kg˙kg-1.与物料衡算法计算值相比，由排放系数得到的排放量误差控制在15%以内.印刷行业作为浙江省挥发性有机物(volatile organic compounds, VOCs)排放重点工业源之一, 排放总量较大, 涉及环节主要包括油墨调配、印刷、烘干、复合及设备清洗等生产单元[1].排放的VOCs在污染环境的同时, 还参与大气光化学反应, 形成光化学烟雾、臭氧和二次有机气溶胶等, 危害人体健康[2~8].目前, 浙江省缺乏印刷行业VOCs排放清单和排放标准. 2013年, 浙江省环境保护厅印发实施《浙江省挥发性有机物污染整治方案》[9], 明确了对印刷行业开展VOCs污染整治工作.另外, 全国各省市出台的地方排放标准, 如北京DB11/1201-2015《印刷业挥发性有机物排放标准》[10]、广东DB 44/815-2010《印刷行业挥发性有机化合物排放标准》[11]、上海DB 31/872-2015《印刷业大气污染物排放标准》[12], 为我省印刷行业VOCs治理提供了宝贵的参考与借鉴经验[13].本文以浙江省包装印刷行业为研究对象, 分析浙江省包装印刷行业VOCs排放特征, 核算其VOCs排放系数, 并进行误差分析.1 材料与方法1.1 研究对象基于浙江省2015年包装印刷行业VOCs调查基础数据, 收集254家包装印刷企业全年工业总产值、主要产品类型及产量、原辅料使用、废气收集治理等.原辅料主要包括油墨、稀释剂、润版液、洗车水、胶黏剂等.1.2 排放系数的建立方法借鉴相关行业VOCs排放系数的研究[14~16], 按印刷工艺划分, 筛选出典型企业100家, 其中胶印32家、凹印28家、凸印17家、复合23家, 以此分析该行业VOCs排放特征, 采用VOCs/即用状态下原辅料(kg˙kg-1)的估算模式, 核算我省包装印刷行业的VOCs排放系数[17, 18].2 浙江省包装印刷行业VOCs治理现状浙江省印刷企业两万余家, 以民营企业为主, 规模以上企业约300多家.印刷生产工艺包括制版、印刷、烘干等(如图 1), VOCs排放主要集中在印刷、烘干和胶黏复合等工序.图 1 浙江省包装印刷行业生产工艺流程调查期间, 全省近2/3包装印刷企业未能有效处理VOCs.由图 2可知, 治理企业主要采用活性炭吸附和低温等离子体氧化为VOCs净化手段, 两者占比达65%以上.活性炭因吸附容量大、初期投入成本较低[19~21], 应用最为广泛, 占比为37.1%.但活性炭对湿度要求高(相对湿度60%以上易失效), 且吸附饱和后需及时再生或更换, 后期运行维护成本较高.调研发现, 多数企业缺乏对处理设施的系统管理, 未能在吸附饱和后及时更换, 致使处理效果下降.低温等离子体具有工艺简单、运行成本低等特点[22~24], 但存在形成气溶胶、对VOCs分解不彻底等问题. 活性炭吸附+燃烧法处理此类大风量、低浓度印刷废气, 效果显著[25, 26], 但因其投资运行成本较高而未得到广泛应用.此外, 多数企业仅对部分废气进行收集处理, 未能覆盖全部VOCs产生工段.因此, 完善废气收集、处理设施及运行管理是目前控制包装印刷行业VOCs排放的关键.图 2 浙江省包装印刷行业VOCs治理情况3 结果与讨论3.1 浙江省包装印刷行业VOCs排放特征包装印刷行业VOCs的排放主要来源于各类含挥发性有机组分的原辅料使用.本次调研共收集100家典型包装印刷企业各类原辅料329种, 其中各类油墨及胶黏剂的使用情况如图 3所示.溶剂型油墨和溶剂型胶黏剂使用占比率分别达到60.7%和62.1%, 说明大部分包装印刷企业原辅料仍以溶剂型为主.图 3 浙江省包装印刷行业原辅料使用情况按溶剂型和水性划分, 分析包装印刷企业原辅料中VOCs占比情况, 如表 1所示.不同类型原辅料VOCs含量差异显著, 溶剂型原辅料VOCs含量明显高于水性原辅料. 80%以上溶剂型原辅料VOCs含量在40%以上, 主要集中在40%~60%;近80%的水性原辅料VOCs含量低于20%, 且集中在10%以下.由此可见, 溶剂型原辅料的使用是包装印刷行业VOCs产生的主要来源.因此, 鼓励企业使用低VOCs含量环境友好型原辅料, 通过源头控制来降低VOCs排放是非常必要的.表 1 浙江省包装印刷行业原辅料VOCs含量情况分析油墨、稀释剂、润版液、洗车水、胶黏剂等原辅料VOCs组成, 印刷废气涉及污染物包括醇、醛、酮、醚、酯、苯系物、烃类等百余种物质, 其中乙酸乙酯、异丙醇、乙醇、乙酸丙酯、乙酸丁酯、甲苯、丁酮、二甲苯、环己酮等9种物质出现频次均在10次以上, 占总数(N=830)的76.3%, 其中乙酸乙酯出现频次最高, 占23.7%, 如图 4所示.各物质来源与用途如表 2所示.图 4 浙江省包装印刷行业主要污染物出现频次表 2 污染物主要来源与用途3.2 浙江省包装印刷行业VOCs排放系数根据“VOCs/即用状态下原辅料(kg˙kg-1)”的估算模式, 结合典型包装印刷企业的调查数据、VOCs收集率和净化效率, 可初步获得浙江省包装印刷行业VOCs 排放系数, 如图 5.依据原辅材料(溶剂型和水性)、印刷工艺, 分别核算溶剂型和水性原辅料使用企业排放系数, 如图 5(a); 胶印、凹印、凸印、复合工艺的VOCs排放系数, 如图 5(b).图 5 浙江省包装印刷行业VOCs排放系数情况由图 5(a)可知, 浙江省包装印刷行业VOCs平均排放系数为0.485 kg˙kg-1, 其中溶剂型原辅料使用企业排放系数均值为0.689 kg˙kg-1、水性原辅料使用企业排放系数均值为0.166 kg˙kg-1, 这与溶剂型原辅料和水性原辅料VOCs含量对比结果相符.由图 5(b)可知, 胶印、凹印、凸印、复合工艺的排放系数均值分别为0.391、0.634、0.447、0.531 kg˙kg-1, 凹印工艺上墨面积较大、墨层较厚、溶剂比例大, 排放系数最高.为验证上述排放系数的适用性, 从254家中筛选出43家, 同时采用排放系数法和物料衡算法, 计算比较其中43包装印刷企业两种算法的VOCs排放量, 按公式(4)进行误差分析, 结果如图 6所示.式中, P1、P2分别为排放系数法和物料衡算法计算出的VOCs排放量(kg).由图 6可知, 比较物料衡算法, 由排放系数计算得出的VOCs排放量可将误差控制在15%以内, 且主要集中在10%以下.图 6 排放系数法与物料衡算法误差分析4 结论浙江省包装印刷行业原辅料仍以溶剂型为主, VOCs废气收集、处理设施及运行管理亟待完善, 主要排放污染因子为乙酸乙酯、异丙醇、乙醇、乙酸丙酯、乙酸丁酯等9种物质.经核算, 浙江省包装印刷行业VOCs平均排放系数为0.485 kg ˙kg-1, 其中溶剂型企业为0.689 kg˙kg-1、水性企业为0.166 kg˙kg-1, 胶印、凹印、凸印、复合四类工艺的排放系数分别为0.391、0.634、0.447、0.531 kg˙kg-1.比较物料衡算法, 由排放系数计算得出的VOCs排放量误差控制在15%以内.因此, 本文核算的包装印刷行业VOCs排放系数反映了地方包装印刷行业VOCs污染状况, 适用于浙江省本地化, 可为该行业后续排放清单的建立和相关地方标准的制定提供理论依据.。
DB37 2801.7-2019 挥发性有机物排放标准 第7部分：其他行业.pdf
ICS130.020.40Z60DB37山东省地方标准DB37/2801.7—2019挥发性有机物排放标准第7部分：其他行业Emission standard of volatile organic compounds—Part7:Other industries2019-03-07发布2019-09-07实施山东省生态环境厅目 次前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (2)4污染物排放控制要求 (3)5污染物监测要求 (5)6实施与监督 (6)附录A（资料性附录）其他行业范围 (7)附录B（规范性附录）等效排气筒有关参数计算方法 (8)前 言DB37/2801《挥发性有机物排放标准》分为七个部分：——第1部分：汽车制造业；——第2部分：铝型材工业；——第3部分：家具制造业；——第4部分：印刷业；——第5部分：表面涂装行业；——第6部分：有机化工行业；——第7部分：其他行业。
本部分为DB37/2801的第7部分。
本部分按照GB/T1.1—2009给出的规则起草。
本部分由山东省生态环境厅提出并监督实施。
本部分由山东省环保标准化技术委员会归口。
本部分起草单位：济南市环境研究院。
本部分主要起草人：庄涛、刘善军、吴秀超、吴彤、仇帅、邵丹、黄宪江、郭健、李蕾。
挥发性有机物排放标准第7部分：其他行业1范围本标准规定了山东省工业企业或生产设施的挥发性有机物和恶臭污染物排放限值与监测要求，以及标准的实施与监督等有关要求。
本标准适用于山东省现有工业企业或生产设施的挥发性有机物和恶臭污染物排放管理，以及新、改、扩建项目的环境影响评价、环境保护设施设计、环境保护设施验收、排污许可及其投产后的挥发性有机物和相关恶臭污染物排放管理。
本标准不适用于汽车制造业、铝型材工业、家具制造业、印刷业、表面涂装行业、有机化工行业和有机化工企业污水处理厂（站）。
2规范性引用文件下列文件对于本文件的应用是必不可少的。

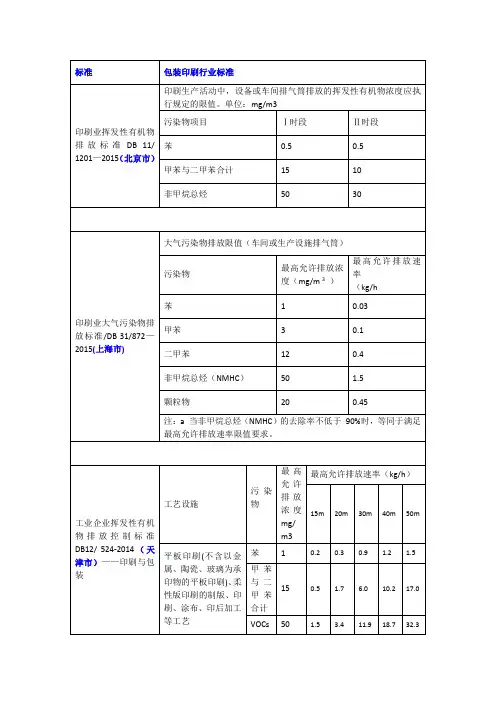

包装印刷行业标准
标准
包装印刷行业标准
印刷生产活动中，设备或车间排气筒排放的挥发性有机物浓度应执 行规定的限值。单位：mg/m3
污染物项目 印刷业挥发性有机物
排 放 标 准 DB 11/ 苯 1201—2015（北京市）
甲苯与二甲苯合计
Ⅰ时段 0.5 15
Ⅱ时段 0.5 10
非甲烷总烃
50
30
大气污染物排放限值（车间或生产设施排气筒）
包装印刷业大气污染 物 排 放 标 准 DB 50/758—2017（重庆 市）
污染物
最高允许排放浓 度（mg/m 3 ）
最高允许排放速 率 （kg/h
苯
印刷业大气污染物排 放标 准/DB 31/872 — 2015(上海市)
甲苯 二甲苯
1
0.03
3
0.1
12
0.4
非甲烷总烃（NMHC）
50
1.5
颗粒物
20
0.45
注：a 当非甲烷总烃（NMHC）的去除率不低于 90%时，等同于满足 最高允许排放速率限值要求。
合计
印刷、涂布、印后加
工等工艺
DB13 2322-2016工业企业挥发性有机物排放控制标准
4.1.5 废气中非甲烷总烃的去除效率，可通过同时测定处理前后废气中非甲烷总烃排放浓度和排气量， 以被去除的非甲烷总烃与处理之前的非甲烷总烃的质量百分比计，具体见式（1）：
3
4.2.3 储存真实蒸气压≥5.2kPa 但＜27.6kPa 的设计容积≥150m 的挥发性有机液体储罐，以及储存
3
真实蒸气压≥27.6kPa 但＜76.6kPa 的设计容积≥75m 的挥发性有机液体储罐应符合下列规定之一： a) 采用内浮顶罐；内浮顶罐的浮盘与罐壁之间应采用液体镶嵌式、机械式鞋型、双封式等高效密 封方式； b) 采用外浮顶罐；外浮顶罐的浮盘与罐壁之间应采用双封式密封，且初级密封采用液体镶嵌式、 机械式鞋型等高效密封方式； c) 采用固定顶罐，应安装密闭排气系统至有机废气回收或处理装置，其大气污染物排放应符合表 1 的规定。
3
DB13/ 2322—2016
处理设施后排气筒中污染物任何1h浓度平均值不得超过的限值，或指无处理设施排气筒中污染物任
3
何1h浓度平均值不得超过的限值，单位为mg/m 。 3.21
最低去除效率 大气污染物经净化设施处理后，应达到的被去除的污染物与净化之前的污染物的质量的百分比。 3.22 无组织排放 大气污染物不经过排气筒的无规则排放。 3.23 现有企业 本标准实施之日前已建成投产或环境影响评价文件已通过审批的工业企业或工业生产设施。 3.24 新建企业 自本标准实施之日起环境影响评价文件通过审批的新、改和扩建的生产企业或设施。 3.25 企业边界 工业企业的法定边界。若无法定边界，则指企业或生产设施的实际占地边界。
挥发性有机物（VOCs）产生及防治
挥发性有机物(VOCs)产生及防治摘要：随着社会经济不断发展，我国挥发性有机物（VOCs）总量不断增长，主要来源可分为四类，交通源、工业源、生活源和农业源。
挥发性有机物的危害很大，挥发性有机物浓度较高时也会影响臭氧浓度同步升高，超标的臭氧它强烈刺激人的呼吸道，造成咽喉肿痛、胸闷咳嗽、引发支气管炎和肺气肿，巴细胞染色体病变，加速衰老，致使孕妇生畸形儿等。
因此臭氧和挥发性废气引起人们的高度重视，制定了相应的监测规范和排放标准，逐步对挥发性有机物进行治理，进一步改善环境质量关键词：挥发性有机物；产生；监测；标准；治理挥发性有机物常用VOCs表示，是Volatile Organic Compounds三个词第一个字母的缩写。
挥发性有机物定义为沸点在50℃-250℃，在常温下以蒸汽形式存在于空气中的一类有机物。
挥发性有机物的主要成分有：烃类、卤代烃、氧烃和氮烃，它包括：苯系物、有机氯化物、氟里昂系列、有机酮、胺、醇、醚、酯、酸和石油烃化合物等。
挥发性有机物的危害很大，是一种强致癌物质，它会引发各类癌症和心血管疾病。
同时挥发性有机物浓度较高时也会影响臭氧浓度同步升高。
超标的臭氧它强烈刺激人的呼吸道，造成咽喉肿痛、胸闷咳嗽、引发支气管炎和肺气肿，巴细胞染色体病变，加速衰老，致使孕妇生畸形儿等。
因此，臭氧和有机废气所造成的危害必须引起人们的高度重视一、挥发性有机物的产生VOC的主要来源可分为四类，交通源、工业源、生活源和农业源。
交通源主要来源是机动车和非道路移动源，如飞机、轮船、工程机械等，以及油品的存储和销售。
工业源分为化石燃料煅烧和生产工艺过程排放。
化石燃料煅烧主要为燃煤、天然气、燃料油等燃烧产生挥发性有机物，生产工艺过程排放主要为石油炼制、基础化学原料制造、涂料制造、油墨制造、合成纤维制造、合成树脂制造、合成橡胶制造、食品制造、日用品生产、化学药品原料制作、金属冶炼、交通设备制造、造纸和纸制品制造、焦炭生产等行业。
DB12 524-2014 工业企业挥发性有机物排放控制标准
天津市环境保护局天津市市场和质量监督管理委员会ICS 13.040.40 Z 60DB12天津市地方标准DB12/ 524-2014工业企业挥发性有机物排放控制标准Emission Control Standard for Industrial Enterprises V olatile Organic Compounds2014-07-31发布 2014-08-01实施发布DB12/ 524-2014目次前言 (1)1 适用范围 (2)2 规范性引用文件 (2)3 术语和定义 (2)4 污染物排放控制要求 (4)5 污染物监测要求 (10)6 实施与监督 (12)附录A（资料性附录） (13)附录B（规范性附录） (15)附录C（规范性附录） (16)附录D（规范性附录） (17)附录E（资料性附录） (25)前言为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》等法律法规，落实可持续发展战略，保护生态环境，改善天津市环境空气质量，防治大气挥发性有机物污染，促进各行业工艺和污染治理技术的进步，保障人体健康，制定本标准。
本标准规定了石油炼制与石油化学、医药制造、橡胶制品制造、涂料与油墨生产、塑料制品制造、电子工业、汽车制造与维修、印刷与包装印刷、家具制造、表面涂装、黑色金属冶炼及其他行业挥发性有机物的排气筒排放浓度及排放速率限值、无组织泄漏与逸散污染控制要求、厂界监控点浓度限值、管理规定和监测要求。
本标准为强制性标准。
本标准未列出的污染控制项目执行国家及天津市相关标准。
国家及天津市相关标准严于本标准时，执行国家及天津市相关标准。
环境影响评价文件要求严于本标准时，按照批复的环境影响评价文件执行。
本标准由天津市环境保护局提出并归口。
本标准起草单位：天津市环境保护科学研究院、天津市大气污染防治重点实验室。
本标准起草人：唐运平、姚立英、陈璐、黄浩云、王伟、赵喜梅、万宁、王红宇、樊在义、周莹、李志强、周阳。
VOCs挥发性有机物污染防治相关法规、标准与政策汇总
控制指标 苯、甲苯、二甲苯 总VOCs 控制形式 排气筒VOCs浓度限值 无组织排放监控点浓度限值
控制指标
控制指标
苯、甲苯、二甲苯
总VOCs 控制形式 印刷油墨VOCs含量限值
苯、甲苯、二甲苯
总VOCs 控制形式
单位涂装面积 VOCs 排放量限值
石化行业VOCs污染防治相关 法规、标准与政策要求
2017.05
主要内容
一、VOCs相关法规、标准、政策
二、石化行业相关标准、政策要求
三、VOCs“一厂一策”综合整治工作要求 四、LDAR工作要求
五、下阶段VOCs污染防治工作重点
2
前言
什么是VOCs：是挥发性有机化合物(volatile organic compounds）的英文 缩写 ：是指在标准大气压下，沸点低于或等于250℃的有机化合物。工业 VOCs主要包括石油炼制与石油化工、煤炭加工与转化等含VOCs原料的生产行 业，油类储存、运输和销售过程，涂料、油墨、胶粘剂、农药等以VOCs为原 料的生产行业，涂装、印刷、粘合、工业清洗等含VOCs产品的使用过程。 VOCs有什么危害：一是臭氧的重要前驱物。在夏季阳光灿烂的高温天气条 件下，NOx和VOC与氧发生化学反应，形成臭氧。臭氧已经成为我市首要 污染物，2015年我市全年超标9天均为臭氧超标，2016年超标12天中有10 天为臭氧超标。二是PM2.5的重要组成。三是VOCs臭气成为环境投诉的热 点难点问题。
2010
2010
大气污染物 综合排放 标准
制鞋行业 挥发性有机化合物排放标准 （DB 44/817-2010）
集装箱制造业 挥发性有机化合物排放标准 （DB 44/1837-2016)
