倾斜摄影在水利工程中的应用综述
倾斜摄影在水利工程中的应用综述
发表时间：2019-09-21T10:36:20.220Z 来源：《基层建设》2019年第19期 作者： 杜小芬
[导读] 摘要：倾斜摄影能让用户从多个角度真实观察地物，逼真反映实景地貌，生成的三维模型可直接进行点的坐标、高度、距离、面积、角度、坡度等的量测，在水利行业有着广泛的应用前景，本文详细介绍了倾斜摄影的工作原理，探讨了其在水利测绘、水利设计、水
利移民搬迁、水利工程建设与管理、河道治理和山洪灾害调查与评估等方面的应用，阐述了倾斜摄影测量在水利工程的巨大作用
安徽省水利水电勘测设计院勘测分院 安徽蚌埠 233000
摘要：倾斜摄影能让用户从多个角度真实观察地物，逼真反映实景地貌，生成的三维模型可直接进行点的坐标、高度、距离、面积、角度、坡度等的量测，在水利行业有着广泛的应用前景，本文详细介绍了倾斜摄影的工作原理，探讨了其在水利测绘、水利设计、水利移
民搬迁、水利工程建设与管理、河道治理和山洪灾害调查与评估等方面的应用，阐述了倾斜摄影测量在水利工程的巨大作用
关键词：倾斜摄影；水利工程；应用
1引言
倾斜摄影是在传统摄影测量的飞方式增加向前后左右四个不同方向的传感器镜头，同时获取一组正摄、四个倾斜等五个不同角度的相片，同时记录行高，航速，航向重叠，坐标等参数，然后再对倾斜摄影进行分析和整行实现。以期得到“时空一致”，“图文一体”、“内容全
面”的dom、dem、dsm及三维模型等数据。
数据获取完成后，首先要对获取的影像进行质量检查，对不合格的区域进行补飞，直到获取的影像质量满足要求；其次进行匀光匀色处理，在飞行过程中存在时间和空间上的差异，影像之间会存在色偏，这就需要进行匀光匀色处理；再次进行几何校正、同名点匹配、区
域网联合平差，最后将平差后的数据（三个坐标信息及三个角元素信息）赋予每张倾斜影像，使得他们具有在虚拟三维空间中的位置和姿
态数据，至此倾斜影像即可进行实时量测，每张斜片上的每个像素对应真实的地理坐标位置。
2倾斜摄影
利用倾斜摄影测量技术进行实景三维建模的关键技术包括影像预处理、区域网联合平差、空中三角测量、倾斜影像密集匹配、ＤＳＭ点云生成、ＴＩＮ构建、纹理映射及实景三维建模等。其中，关键点是正射影像、倾斜影像如何联合平差及空中三角测量自动生成三维模
型和纹理映射，它为后续数据处理及三维建模奠定基础。
基于倾斜摄影测量生产的实景三维模型具有以下特点：
1、真实反映地物周边真实情况，便于用户从多个角度观察地物，逼真地反映实景地物地貌，弥补了正射影像的不足。生成的实景三维模型可直接进行包括点坐标、高度、距离、面积、角度、坡度等的量测，扩展了倾斜影像的行业应用。
2、建筑物侧面纹理可采集
从倾斜影像智能提取及纹理映射能够大大提高三维建模效率，降低成本。同一地点的侧面影像可多次采集以从中选择最佳纹理。
3、数据量小，适于网络发布
应用倾斜摄影技术生成的实景三维模型可快速进行网络发布，发布端包括ＰＣ端和手机移动端，实现了共享应用。
利用倾斜摄影测量实景三维建模技术可将正射影像倾斜影像相结合进行平差计算，自动化构建三维模型和纹理映射，最终生成逼真的三维场景。
3倾斜摄影在水利中的应用
我国水利行业信息化、智能化水平不断提高，河长制在全国范围内不断展开，水利行业对水利勘测成果的要求也从传统地形图和断面图向高精度的dom、dem、dsm及三维模型等数据形式转换。倾斜摄影作为行业新技术，能实现无接触、高自动化、高精度的测量方式，有
很大优势。既可生成三维模型全景浏览，又可以对地物进行实时量测。甚至可以进行空间分析。特别在地形复杂的水利工程三维建模中更
胜一筹。倾斜摄影三维建模技术在淹没分析、河道风光展示、河道治理、涵闸可视化管理、水利工程设计和水利水电移民等领域作用巨
大。水利测绘的主要工作是河流、水库、大坝、堤防等的地形测量和断面测量，水利测绘多在山区，道路难行，植被茂密，工作环境艰
难。传统测绘不但需要耗费大量人力、物力，测量效率低，测量精度还得不到保证。倾斜摄影获取的倾斜影像经过影像加工处理，通过专
用测绘软件可以生产倾斜摄影模型，模型有两种成果数据：一种是单体对象化的模型，一种是非单体化的模型数据。
单体化的模型成果数据，利用倾斜影像的丰富可视细节，结合现有的三维线框模型（或者其他方式生产的白模型），通过纹理映射，生产三维模型，这种工艺流程生产的模型数据是对象化的模型，单独的建筑物可以删除、修改及替换，其纹理也可以修改，尤其是建筑物
底商这种时常变动的信息，这种模型就能体现出它的优势，国内比较有代表性的公司如天际航、东方道迩等均可以生产该类型的模型，并
形成了自己独特的工艺流程。
非单体化的模型成果数据，后面简称倾斜模型，这种模型采用全自动化的生产方式，模型生产周期短、成本低，获得倾斜影像后，经过匀光匀色等步骤，通过专业的自动化建模软件生产三维模型，这种工艺流程一般会经过多视角影像的几何校正、联合平差等处理流程，
可运算生成基于影像的超高密度点云，点云构建TIN模型，并以此生成基于影像纹理的高分辨率倾斜摄影三维模型，因此也具备倾斜影像的
测绘级精度。
3.1水利水电移民
水利水电工程建设征地移民安置工作涉及面广、任务繁重、工程庞大。长期以来，水库移民安置工作信息采集、传递和存储依然采用纸质档案及Ｗｏｒｄ、Ｅｘｃｅｌ等各种文字表格处理软件，导致工作效率低、数据一致性、时效性差的问题。随着近年来信息化的发
展，不少单位探索建立了各自的信息管理工具，利用传统的二维矢量图和影像图来表达调查数据的空间分布，但其受到直观性、可调整性
的制约，移民安置规划方案实施效果、完成效率和成果率差强人意。随着测绘科技的发展，基于倾斜摄影三维ＧＩＳ的水利水电移民信息
系统应运而生，利用现状数据（包含建筑物、道路等）的倾斜三维模型，以数字化、三维化和虚拟化的形式直观反映调查区域现状与拆迁
工程进度，提高各行业及政府相关部门的工作效率和科学决策水平。
3.2水利工程建设与管理
水利工程建设前期，倾斜摄影测量提供的三维实景模型可以使用户直观的全面的测区的地形、地貌、建筑物、交通、植被等情况。据此进行前期的建设现场评估。建设实施阶段，可根据倾斜摄影测量提供的三维实景模型，与前期模型进行快速对比，得到施工区变化情况，事实掌握施工进度，提高管理效率优化管理方案。施工完成后，还可以利用三维实景模型，叠加水利专题数据和相关地理信息数据，
对水利工程进行信息化管理。
3.3河道治理
倾斜摄影测量提供的实景三维模型可以直观的反映河道、堤防、涵闸的真实情况，可以精确的提取河道、堤防、涵闸的三维信息，作为堤防变化的基础数据，为河道管理、堤防检修维护、涵闸维护提供依据。
3.4山洪灾害调查与评估
山洪灾害多发生于高山峡谷中，由于这些地区的地形和植被复杂性，往往缺少较为详细的地形、地质资料，如何快速获取山洪沟内的地形资料、植被覆盖情况是研究山洪灾害发生机理的重要前提。另外，地震、水文（气象条件）和人为活动往往会引起山洪沟的地形、
DEM数
据、植被、土壤类型、土地利用等情况发生变化，这些因素的改变是山洪灾害发生的重要因素。倾斜摄影测量能快速动态获取山洪沟的高清晰影像、高精度DEM数据、植被和土地利用数据、断面数据等是山洪灾害防治工作的基础。
4结束语
倾斜摄影不仅能够获取丰富的空间影像，还可以实现大众级别的应用；特别在三维建模方面具有突出的优势。随着水利行业的信息化水平不断提高，倾斜摄影提供的多元数据必将在水利行业的方方面面得到更好的应用。随着计算机内存及运算速度的不断提高，倾斜摄影
必将有更广泛的应用前景。
参考文献
[1]刘犀力，杨雷.基于倾斜摄影三维的水利水电移民应用第十九届华东六省一市测绘学会学术交流会论文集
[2]刘昌军郭良岳冲.无人机航测技术在山洪灾害调查评价中的应用第24卷第3期2014年6月中国防汛抗旱第24卷第3期2014年6月中国防汛抗旱
[3]杨国东，王民水.倾斜摄影测量技术应用及展望测绘与空间地理信息
作者简介
杜小芬（1983-）女，安徽合肥人，大学学历专业方向:遥感、无人机及GIS应用方面的研究。
无人机倾斜摄影测量技术在道路工程测量中的应用研究
无人机倾斜摄影测量技术在道路工程测量中的应用研究
摘要：城市化建设发展中，相应增加市政道路施工项目。为了维护市政道路施工质量，必须高度重视工程施工，完善和落实施工技术。2021年国家发布了十四五规划及2035年远景目标纲要，将数字化建设作为推动经济社会发展重要的战略手段。由于传统人工测绘生产方式产生的成果形式相对单一，难以满足数字化应用的广泛需求，为迎接数字时代，提高测绘产品内在价值，采用无人机倾斜摄影测量方式可以获取更多类型的测绘成果，在数字化成果应用方面具有较好的前景。无人机倾斜摄影测量相对传统人工测量，外业采集效率高、作业成本低、作业灵活等优点，以某道路工程测量项目为例，采用无人机倾斜摄影测量技术对道路地形地貌进行修测，同时采集纵、横断面高程数据，根据人工测量成果与无人机倾斜测量成果较差计算无人机倾斜摄影测量成果精度，旨在为类似项目的实施提供参考数据。
关键词：无人机倾斜摄影测量技术；道路工程测量；应用
引言
2020年，全国道路工程行业招标采购项目达305617个，同比增长5.0%，道路工程建设进入了蓬勃开展期。由于道路工程建设地区分布广，建设地区地形高度复杂，增加了测绘作业的难度。因此，解析测绘技术在道路工程中的应用具有非常重要的意义。
1测绘技术在道路工程中的作用
通过测绘技术认真测量分部分项工程，可以为工程质量检查提供直观的数据，在发现工艺操作现状与要求不相符后，可及时进行修正，从根源上解决质量问题，规避道路工程竣工后出现质量问题，消除工艺操作过程的安全隐患，并为潜在工程整改资金的经济化利用提供支持。 2无人机倾斜摄影测量技术概述
无人机倾斜摄影测量技术主要包括数据采集(影像采集、像控点测量)、空中三角测量、多视影像密集点匹配、数字表面模型数据生成、纹理贴合、实景三维建模、三维测图及外业调绘与补测等步骤。其中，最关键步骤是通过空中三角测量解算出像片的外方位元素，在此基础上，通过多视影像密集匹配算法获得点云，并纹理贴合生成三维模型。
倾斜摄影测量
未知驱动探索，专注成就专业
1
倾斜摄影测量
摄影测量是通过摄影方式对现实世界进行测量和建模的技术。倾斜摄影测量是其中的一种方法，通过倾斜摄影机捕捉场景的影像，利用摄影测量软件进行处理分析，实现三维测量与建模的目的。本文将介绍倾斜摄影测量的原理、应用以及优势。
一、倾斜摄影测量原理
倾斜摄影测量核心原理是利用倾斜摄影机，即具有俯仰角和滚动角的摄影设备，从不同的俯仰角度捕捉同一场景，获取多个影像。然后，通过影像匹配、三角测量等算法，计算出实际三维物体的几何形状和空间位置。
倾斜摄影测量的主要技术包括以下几个方面： - 摄影测量机：倾斜摄影测量需要专门的倾斜摄影机，具备俯仰角和滚动角控制的功能。 - 影像采集：倾斜摄影机利用定向导航系统和高精度GPS进行定位，准确采集多个角度的影像。 - 影像匹配：利用影像匹配算法，将多个角度的影像进行配准，建立起影像之间的对应关系。 - 三角测量：利用影像上的特征点，通过三角测量原理计算出物体的三维坐标。 未知驱动探索，专注成就专业
2
二、倾斜摄影测量应用
倾斜摄影测量广泛应用于地理测绘、城市规划、遥感监测等领域。以下是其中一些应用场景的介绍：
1. 地理测绘
倾斜摄影测量可以用于建立数字地图和地形模型。通过多角度的影像采集和处理，可以获得地表的高精度三维数据，为地理测绘提供可靠的基础数据。同时，倾斜摄影测量还可以进行地物分类，实现对地表覆盖物的自动提取。
2. 城市规划
倾斜摄影测量可以用于城市规划和建设。通过倾斜摄影机拍摄城市区域的影像，可以获取城市建筑物的三维形状和位置信息，为城市规划和土地管理提供科学依据。倾斜摄影测量还可以进行城市环境评估，分析城市绿地覆盖率、建筑密度等指标。
3. 遥感监测
倾斜摄影测量可以结合遥感技术进行监测和分析。通过定期采集倾斜影像，可以监测地表的变化情况，如土地利用变化、未知驱动探索，专注成就专业
3
建筑物变化等。倾斜摄影测量还可以用于自然灾害的评估和预测，例如地质灾害、洪水等。

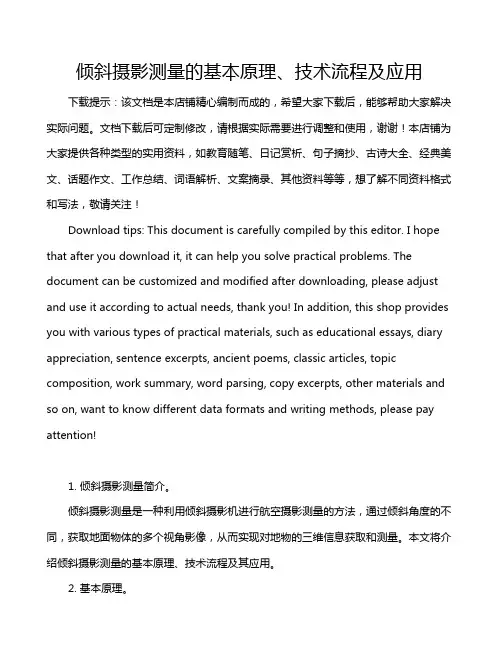

倾斜摄影测量的基本原理、技术流程及应用
倾斜摄影测量的基本原理、技术流程及应用
下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！
Download tips: This document is carefully compiled by this editor. I hope
that after you download it, it can help you solve practical problems. The
document can be customized and modified after downloading, please adjust
and use it according to actual needs, thank you! In addition, this shop provides
you with various types of practical materials, such as educational essays, diary
appreciation, sentence excerpts, ancient poems, classic articles, topic
composition, work summary, word parsing, copy excerpts, other materials and
so on, want to know different data formats and writing methods, please pay
attention!
1. 倾斜摄影测量简介。

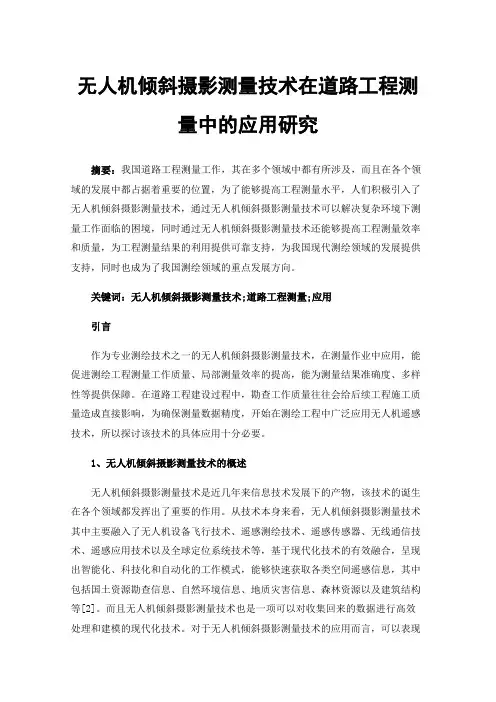

无人机倾斜摄影测量技术在道路工程测量中的应用研究 2
无人机倾斜摄影测量技术在道路工程测量中的应用研究
摘要：我国道路工程测量工作，其在多个领域中都有所涉及，而且在各个领域的发展中都占据着重要的位置，为了能够提高工程测量水平，人们积极引入了无人机倾斜摄影测量技术，通过无人机倾斜摄影测量技术可以解决复杂环境下测量工作面临的困境，同时通过无人机倾斜摄影测量技术还能够提高工程测量效率和质量，为工程测量结果的利用提供可靠支持，为我国现代测绘领域的发展提供支持，同时也成为了我国测绘领域的重点发展方向。
关键词：无人机倾斜摄影测量技术;道路工程测量;应用
引言
作为专业测绘技术之一的无人机倾斜摄影测量技术，在测量作业中应用，能促进测绘工程测量工作质量、局部测量效率的提高，能为测量结果准确度、多样性等提供保障。在道路工程建设过程中，勘查工作质量往往会给后续工程施工质量造成直接影响，为确保测量数据精度，开始在测绘工程中广泛应用无人机遥感技术，所以探讨该技术的具体应用十分必要。
1、无人机倾斜摄影测量技术的概述
无人机倾斜摄影测量技术是近几年来信息技术发展下的产物，该技术的诞生在各个领域都发挥出了重要的作用。从技术本身来看，无人机倾斜摄影测量技术其中主要融入了无人机设备飞行技术、遥感测绘技术、遥感传感器、无线通信技术、遥感应用技术以及全球定位系统技术等，基于现代化技术的有效融合，呈现出智能化、科技化和自动化的工作模式，能够快速获取各类空间遥感信息，其中包括国土资源勘查信息、自然环境信息、地质灾害信息、森林资源以及建筑结构等[2]。而且无人机倾斜摄影测量技术也是一项可以对收集回来的数据进行高效处理和建模的现代化技术。对于无人机倾斜摄影测量技术的应用而言，可以表现出良好的高效性与灵活性，使无人机倾斜摄影测量技术在各个测绘领域都具有良好的发展优势，同时也为道路工程测量工作带来了良好的应用效果。
2、无人机倾斜摄影测量技术在道路工程测量中的应用研究
利用无人倾斜摄影测量技术进行道路工程测量比传统测量模式更节省人力物力、财力，能够在地理环境更复杂甚至不理想的情况下运行。对传统的航空摄影测量而言，其地形环境的要求较高，在一些地理环境相对较差的地区像地形起伏较大或有云雾天气等，传统摄影测量的测量准度与测量效率会极大地降低，而利用无人倾斜摄影测量技术替代传统航空测量能够更好地规避因环境复杂而造成的测量风险，对道路工程测量的准度及精度有很好的保证，以此提高道路工程测量的数据质量，为后期道路工程施工的顺利进行打好基础。利用无人倾斜摄影测量技术助力土木建筑道路工程测量，还能够准确测量出符合测量平差规定的限差值，在进行区域或城市规划时，利用无人倾斜摄影测量技术进行数据采集，能够满足统计规律的数据分布特征，对采样数据的准确性有一定保证。同时，利用无人倾斜摄影测量技术采集的数据能够帮助土地资源进行合理利用，也能提高城市地表沉降监测研究的分析效率。无人倾斜摄影测量技术对地理环境有极大的兼容性，能够适应不同环境下的工作，像在矿区、荒漠以及无人区等地区，利用无人机进行数据测量能够极大地提高测量效率，也能为测绘技术提供新思路和技术性服务。
无人机摄影测量技术在测绘工程中的应用
2022年03月江西建材规划设计与勘察
无人机摄影测量技术在测绘工程中的应用
关杰良
城乡院(广州)有限公司，广东 广州511300
摘 要：文中对无人机倾斜摄影技术相关概念展开了分析，详细介绍了该技术特征，深入探讨了无人机倾斜摄影技术在实际测绘工
程中的应用。
关键词：无人机；测量技术；应用
中图分类号：TU19 文献标志码：B 文章编号：1006-2850 ( 2022 ) 03-0068-03
Applicati on of UAV Photogrammetry Tech no logy in Surveyi ng and
Mapping Engineering
Guan Jieliang
Urban and Rural Hospital (Guangzhou) Co. Ltd., Guangzhou, Guangdong 511300
Abstract: In this paper ,the related concepts of UAV tilt photography tech nology are analyzed , the characteristics of this technology are
introduced in detail, and the application of UAV tilt photography technology in practical surveying and mapping engineering is discussed in
depth.
Key words: UAV; Measurement technology; Application
0引言
目前，我国科学技术处于高速发展阶段，无人机摄影测量
技术也在不断地创新、完善和发展。相较于过往的航测技术，
无人机测量技术有三个方面的优势：(1)能尽量避免对自然环
境产生不良干扰;(2 )不需要人为驾驶操作机器，能更好地保障

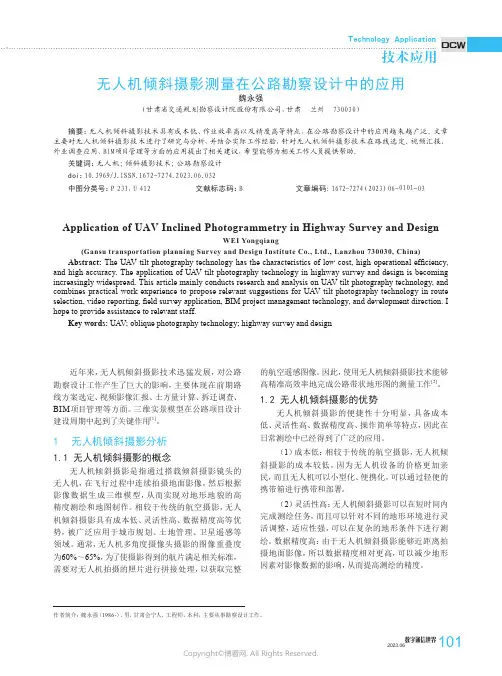

无人机倾斜摄影测量在公路勘察设计中的应用
