气动控制阀典型附件控制原理与分析
气动调节阀的结构和原理
气动调节阀的结构和原理
气动调节阀是一种可以通过气动信号控制流体介质的流量、压力、温度等参数的调节阀。
它由执行机构、阀体、阀芯、阀座、导向机构等部分组成。
气动调节阀的结构主要包括：
1. 执行机构：执行机构将气动信号转化为机械动作，带动阀芯和阀座的开启和关闭。
2. 阀体：阀体是调节阀的主要部分，其内部有流体通道。
阀座和阀芯通常位于阀体内部，通过控制阀芯的位置来调节流体介质的通路。
3. 阀芯：阀芯是阀体内活动的零件，通常由柱状或圆柱状的构件组成。
阀芯与阀座紧密配合，可依靠阀芯的上下运动控制介质的流量。
4. 阀座：阀座是阀体内固定的部分，通常由金属或弹性材料制成。
它的形状与阀芯相呼应，通过与阀芯接触产生密封，控制流体的通道。
5. 导向机构：导向机构用于引导阀芯的运动轨迹，确保阀芯与阀座的良好配合。
气动调节阀的工作原理：
1. 当气动信号输入执行机构时，执行机构将气动信号转化为机械动作，推动阀芯与阀座分离或接触。
2. 当阀芯与阀座接触时，阀体内的流体介质通过阀芯与阀座之间的通道流过。
根据阀芯的位置，调节阀的开度大小，从而控制介质的流量或压力等参数。
3. 当气动信号停止或调节信号作用于执行机构方向变化时，阀
芯位置发生相应的变化，从而改变阀体内的通道大小，调整介质通路，实现对流体参数的调节。
通过控制气动信号的大小和方向，气动调节阀可以精确地控制流体介质的流量、压力、温度等参数，保证工业过程的正常运行和控制。

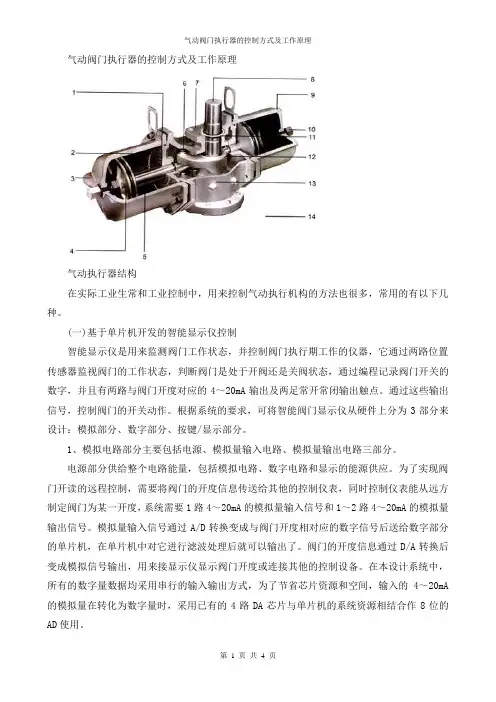

气动阀门执行器的控制方式及工作原理
气动阀门执行器的控制方式及工作原理气动执行器结构在实际工业生常和工业控制中，用来控制气动执行机构的方法也很多，常用的有以下几种。
(一)基于单片机开发的智能显示仪控制智能显示仪是用来监测阀门工作状态，并控制阀门执行期工作的仪器，它通过两路位置传感器监视阀门的工作状态，判断阀门是处于开阀还是关阀状态，通过编程记录阀门开关的数字，并且有两路与阀门开度对应的4～20mA输出及两足常开常闭输出触点。
通过这些输出信号，控制阀门的开关动作。
根据系统的要求，可将智能阀门显示仪从硬件上分为3部分来设计：模拟部分、数字部分、按键/显示部分。
1、模拟电路部分主要包括电源、模拟量输入电路、模拟量输出电路三部分。
电源部分供给整个电路能量，包括模拟电路、数字电路和显示的能源供应。
为了实现阀门开读的远程控制，需要将阀门的开度信息传送给其他的控制仪表，同时控制仪表能从远方制定阀门为某一开度，系统需要1路4～20mA的模拟量输入信号和1～2路4～20mA的模拟量输出信号。
模拟量输入信号通过A/D转换变成与阀门开度相对应的数字信号后送给数字部分的单片机，在单片机中对它进行滤波处理后就可以输出了。
阀门的开度信息通过D/A转换后变成模拟信号输出，用来接显示仪显示阀门开度或连接其他的控制设备。
在本设计系统中，所有的数字量数据均采用串行的输入输出方式，为了节省芯片资源和空间，输入的4～20mA 的模拟量在转化为数字量时，采用已有的4路DA芯片与单片机的系统资源相结合作8位的AD使用。
2、数字电路部分主要包括：单片机、掉电保护、两路监测脉冲输入信号、两路常开常闭转换触点输出。
在设计方案中选用目前普遍使用的51系列单片机AT89C4051。
AT89C4051是一款低电压、高性能的CMOS8位微控制器，它具有4K字节的可擦除、可重复编程的只读闪存。
通过在单芯片内复合一个多功能的8位CPU闪存，在性能、指令设定和引脚上与80C51和80C52完全兼容。
气动调节阀结构与原理
气动调节阀结构与原理气动调节阀是一种通过气动力来控制流体介质流量、压力和液位的调节装置。
它由阀体、阀瓣、执行器、气缸、位置调节机构等部件组成。
1. 阀体：阀体通常采用铸铁、碳钢、不锈钢等材料制成，具有较高的强度和耐腐蚀能力。
阀体内部设有阀座，阀座上有一个阀座孔，用以控制流体的流量。
2. 阀瓣：阀瓣是气动调节阀的关键部件，通常由金属制成，具有良好的耐磨损和耐腐蚀性能。
阀瓣的动作受到执行器的控制，能按照设定的信号实现开、关和调节流量的控制。
3. 执行器：执行器是用来控制阀瓣的开闭和调节的装置，一般由气缸、活塞和传感器组成。
它通过获取输入的控制信号，并将其转换为对阀瓣的运动的力和位移。
4. 气缸：气缸是执行器的核心部件，由气体活塞和气缸筒组成。
当气缸接收到气源信号时，气体活塞会在气缸筒内做往复运动，通过连接杆将力传递给阀瓣，实现流量和压力的调节。
5. 位置调节机构：位置调节机构用于测量和控制阀瓣的位置，在气动调节阀的工作过程中起到调节和控制流量的作用。
位置调节机构一般包括定位阀和位置传感器。
气动调节阀的工作原理如下：当气动调节阀接收到来自控制系统的压力信号时，信号会被传递给执行器，执行器接收到信号后会控制气缸的运动。
当气缸伸出时，连接杆将力传递给阀瓣，使其打开；当气缸缩回时，连接杆将力收回，阀瓣关闭。
通过改变气缸的长度来调节阀瓣的开度，进而控制流体介质的流量和压力。
在实际应用中，气动调节阀通常会配备位置传感器，用来监测阀瓣的位置并反馈给控制系统。
控制系统会根据位置传感器的反馈信号来调整气动调节阀的动作，从而实现更精确的流量调节和压力控制。
总之，气动调节阀通过气动力来控制流体介质的流量、压力和液位。
其结构由阀体、阀瓣、执行器、气缸和位置调节机构等部件组成。
它的工作原理是通过控制执行器的运动，使阀瓣开闭，进而实现对流体介质的精确调节和控制。
《气动控制阀》课件
应用于生产线上，实现生产过程的自动化和智能化控制。
市场前景与展望
市场需求增长
01
随着工业自动化和智能化的发展，气动控制阀市场需求将持续
增长。
技术创新推动市场发展
02
技术创新将推动气动控制பைடு நூலகம்的性能提升和成本下降，进一步拓
展市场应用范围。
国际化竞争与合作
03
气动控制阀企业将面临国际化竞争，同时也将有更多合作机会
04
气动控制阀的应用与选 型
应用领域
石油化工
用于控制油品和化学品的输送 和加工过程中的流量、压力和
温度等参数。
电力能源
用于控制火力发电、核能发电 和风力发电等能源转换过程中 的气体和液体的流量、压力和 温度等参数。
环保水处理
用于控制污水处理、水净化处 理和废气处理等过程中的气体 和液体的流量、压力和温度等 参数。
《气动控制阀》PPT 课件
contents
目录
• 气动控制阀概述 • 气动控制阀的结构与组成 • 气动控制阀的特性分析 • 气动控制阀的应用与选型 • 气动控制阀的维护与保养 • 气动控制阀的发展趋势与展望
01
气动控制阀概述
定义与特点
定义
气动控制阀是用于控制气体管道 中介质流量、压力和方向的设备 。
引入传感器、微处理器和执行器等智能化元件， 实现控制阀的远程监控、自动调节和故障诊断。
密封技术的改进
研发更可靠的密封材料和结构，降低泄露风险， 提高气动控制阀的密封性能。
应用领域的拓展
新能源领域
应用于太阳能、风能等新能源设备的控制系统中，实现能源的高 效利用。
环保领域
用于污水处理、空气净化等环保设备中，实现环保设备的自动化控 制。
气动阀工作原理
气动阀工作原理
气动阀是一种利用气动力控制流体流动的装置。
它由活塞式执行器和阀体组成。
以下是气动阀的工作原理：
1. 气源供气：将压缩空气通过气源管道送入气动阀的进气口。
2. 控制信号输入：当需要控制气动阀开关状态时，向气动阀发送相应的控制信号。
常用的控制信号有气压信号和电信号。
3. 活塞运动：根据控制信号的不同，活塞运动方向也不同。
当气动阀接收到信号时，活塞会受到气源供气的作用，从而产生运动。
4. 阀门开关：随着活塞的运动，阀体中的阀门也会随之开启或关闭。
当活塞移动到规定位置时，阀门会与阀体的开口对齐，从而使流体流通或中断。
5. 流体控制：根据阀门的开启或关闭状态，流体能够通过阀体的开口进入或离开管道系统。
通过控制活塞的位置，可以调节阀门的开闭程度，从而控制流体的流量。
6. 控制信号停止：当控制信号停止或改变时，气动阀会根据新的信号重新调整活塞的位置，从而实现新的阀门开闭状态。
总之，气动阀利用气源供气和控制信号来驱动活塞的运动，进而控制阀体的开闭状态，从而实现对流体流动的控制。
气动调节阀教学课件PPT
分段调节
根据工艺流程的需求，气 动调节阀可以实现多段控 制，以适应不同的流量需 求。
参数与规格
最大工作压力
气动调节阀能够承受的 最大工作压力范围。
最大工作温度
气动调节阀能够承受的 最大工作温度范围。
介质流量
气动调节阀允许通过的 最大介质流量。
连接方式与尺寸
气动调节阀的连接方式 （如法兰、螺纹等）和
Байду номын сангаас
等百分比流量特性
气动调节阀的开度与流量 的变化成等百分比关系， 即随着阀门的开大，流量 增加的百分比保持恒定。
对数流量特性
气动调节阀的开度与流量 的对数成正比，即随着阀 门的开大，流量以对数方 式增加。
调节特性
连续调节
气动调节阀能够连续改变 管道中介质的流量，以满 足工艺流程的需求。
开关调节
通过气动执行器控制阀门 的开启和关闭，实现流量 的快速开启和关闭。
THANKS
感谢观看
应用领域的拓展
新能源领域
气动调节阀将在新兴的能源领域 如太阳能、风能等领域得到广泛
应用，实现能源的高效利用。
智能制造
随着智能制造的推广，气动调节 阀将在自动化生产线、机器人等 领域发挥重要作用，提高生产效
率和产品质量。
环保工程
在环保工程中，气动调节阀可用 于控制气体流量、压力等参数， 实现环保设备的稳定运行和节能
尺寸大小。
04
气动调节阀的选型与使用
选型原则
根据工艺要求选择
根据控制精度要求选择
根据管道中介质的性质、压力、温度 等工艺参数，选择适合的气动调节阀 类型和材质。
根据控制精度要求，选择适合的气动 调节阀流量调节范围和阀权度。
气动调节阀的结构和工作原理
气动调节阀常见于钢铁行业，尤其广泛应用于加热炉、卷取炉等燃烧控制系统。
本文根据气动调节阀的结构和工作原理对在气动调节阀在日常使用的常规维护和常见故障进行了分析研究，为设备维护和故障维修提供了参考。
本文以美国博雷(BARY)厂家生产的S92/93系列的气动执行机构为例，结合现场实际使用情况，进行了分析和总结。
阀门公称直径DN250，介质为混合煤气，气源为仪表压空，压力为3-5Bar，电磁阀为24V。
1、气动调节阀的结构和工作原理1.1、气动调节阀的结构气动调节阀由执行机构和阀体两部分组成。
1.2、气动调节阀的工作原理气动调节阀的工作原理：气动调节阀由执行机构和调节机构组成。
执行机构是调节阀的推力部件，当调节器或定位器得到4-20mA信号时，控制电磁阀24V信号到，打开，使得仪表压空进入执行机构汽缸，转动阀杆使阀体动作，当到达需要指定开度时，位置反馈使得定位器停止信号输出，维持当前位置。
当需要关闭阀门时，定位器得到关闭信号，使电磁阀停止供气，汽缸靠内部弹簧反作用力，使阀门关闭。
当需要从满度减少开度时，定位器输出气源压力会减弱，弹簧自身反作用力致使阀门向关闭方向动作，直至信号压力与弹簧压力平衡，到达指定开度，以此来控制该介质流量。
2、气动调节阀的日常维护在对气动调节阀日常点巡检中，要注意以下几点：一是检查仪表气源是否正常，检查过滤器、减压阀是否正常，观察压力是否在3-5Bar;二是观察汽缸有无漏气现象，尤其是阀杆连接处和两端盖处;三是检查电磁阀是否工作正常，有无漏气现象;四是检查定位器工作是否正常，有无漏气现象;五是检查所有连接部件固定螺丝是否紧牢;六是尽量避免过多浮灰覆盖到执行机构上，要市场保持工作环境清洁。
3、气动调节阀常见故障原因分析3.1、气动调节阀无反馈信号气动调节阀的信号线由一对控制信号线和一对反馈信号线组成。
当PLC给阀门一个信号时，信号在调节阀的定位器中进行信号转换，通过气源压力来控制阀杆动作。
气动阀门的原理介绍
气动阀门的原理介绍中国泵业网常见的阀门有很多种，而气动阀门便是其中的一个。
气动阀门的机能是极好的，被广泛运用于产业行业当中，使用价值极高。
就目前而言，市道市情上的气动阀门种类也有良多，不同规格的阀门，它的形状与机能也会存在差异，可以知足不同行业对它的需求。
气动阀门是一种直角回转结构，它与阀门定位器配套使用，可实现比例调节；V型阀芯最合用于各种调节场合，具有额定流量系数大，可调比大，密封效果好，调节机能零敏，体积小，可竖卧安装。
合用于控制气体、蒸汽、液体等介质。
特点：是一种直角回转结构，由V型阀体、气动执行机构、定位器及其他附件组成；有一个近似等百比的固有流量特性；采用双轴承结构，启动扭矩小，具有极好的敏捷度和感应速度；超强的剪切能力。
气动活塞执行机构采用压缩空气作动力源，通过活塞的运动带动曲臂进行90度回转，达到使阀门自动启闭。
它的组成部门为：调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。
气动调节阀的工作原理：气动调节阀由执行机构和调节机构组成。
执行机构是调节阀的推力部件，它按控制信号压力的大小产生相应的推力，推动调节机构动作。
阀体是气动调节阀的调节部件，它直接与调节介质接触，调节该流体的流量。
因为现在的控制方式和手段越来越多，在实际产业生常和产业控制中，用来控制气动执行机构的方法也良多，常用的有以下几种。
(一)基于单片机开发的智能显示仪控制智能显示仪是用来监测阀门工作状态，并控制阀门执行期工作的仪器，它通过两路位置传感器监督阀门的工作状态，判定阀门是处于开阀仍是关阀状态，通过编程记实阀门开关的数字，并且有两路与阀门开度对应的4～20mA输出及两足常开常闭输出触点。
通过这些输出信号，控制阀门的开关动作。
根据系统的要求，可将智能阀门显示仪从硬件上分为3部门来设计：模拟部门、数字部门、按键/显示部门。
1、模拟电路部门主要包括电源、模拟量输入电路、模拟量输出电路三部门。
2、数字电路部门主要包括：单片机、掉电保护、两路监测脉冲输入信号、两路常开常闭转换触点输出。
气动调节阀的结构和原理
气动调节阀的结构和原理气动调节阀是一种控制流体流量和压力的装置，通过气动执行机构将气压信号转换为阀芯运动，在调节阀的进口和出口之间形成阀门开度来控制流体的通断和调节。
本文将详细介绍气动调节阀的结构和工作原理。
一、气动调节阀的结构气动调节阀的结构主要由阀体、阀芯、活塞、气动执行器和配管组成。
1.阀体：阀体是气动调节阀的主要组成部分，一般采用铸造或锻造而成，通常具有高强度、耐腐蚀性和密封性能好的特点。
2.阀芯：阀芯是气动调节阀的关键部件之一，负责控制流体的通断和调节。
阀芯通常呈圆柱形，安装在阀体内部的流道上，可以根据气动执行机构的指令上下移动，从而改变流道的通断程度。
3.活塞：活塞是气动调节阀中的另一重要部件，也是连接阀芯和气动执行机构之间的机械传动部件。
活塞通常呈圆柱形，与阀芯相连，通过气动执行机构的压力变化，驱动活塞上下运动，从而带动阀芯的移动。
4.气动执行机构：气动执行机构是实现气动调节阀控制功能的关键部分，通常由气缸、活塞和气源组成。
当气源输入到气缸内部，气缸的活塞会受到气压力的作用，带动活塞和阀芯运动。
5.配管：配管是将气源和气动执行机构之间进行连接的管道系统，通常由管道、接头和阀门组成。
配管的设计和布置对气动调节阀的工作性能有很大的影响，需要根据具体的应用场景进行合理的设计。
二、气动调节阀的工作原理气动调节阀的工作原理主要包括控制信号的输入、气动执行机构的工作和阀芯的调节。
1.控制信号的输入：控制信号一般由外部控制系统发送给气动调节阀，可以是4-20mA电信号、0-10V电信号或数字信号等。
根据不同的控制要求和信号类型，可以选择不同的控制器和信号转换装置。
2.气动执行机构的工作：当控制信号进入气动执行机构时，通过气缸内部的阀门和活塞的协同作用，将气压信号转换为阀芯的运动。
-当控制信号的压力变化时，气动执行机构会根据信号的大小和方向，调整气缸内部的阀门位置，进一步调整阀芯的运动。
-当气压输入气缸的上方时，活塞会被推向下方，进而带动阀芯向下运动，从而增加流道的通断程度。
气动阀门的原理及应用
气动阀门的原理及应用1. 介绍气动阀门是一种利用气动力驱动的自动控制阀门。
它采用气动执行器作为动力源，通过控制气源的压力变化来实现阀门的开启和关闭。
气动阀门广泛应用于工业领域，具有操作方便、响应速度快、可靠性高等特点，被广泛用于气体和液体的流体控制。
2. 原理气动阀门的工作原理基于气力放大原理和切断原理。
当气源压力应用于气动执行器时，通过增压作用将气源压力放大，驱动阀门的开启和关闭。
气动阀门通常由阀体、阀芯、气动执行器和控制系统组成。
2.1 阀体和阀芯阀体是气动阀门的主体部分，用来控制流体的流量。
阀芯则是阀门的控制部分，根据气动执行器的工作状态，控制阀门的开闭。
2.2 气动执行器气动执行器是气动阀门的关键部件，由气压变化驱动。
当气源压力增加时，气动执行器输出更大的力来推动阀芯开启；当气源压力减小或取消时，气动执行器不再输出力，阀芯关闭。
2.3 控制系统控制系统是气动阀门自动控制的核心部分，由气动阀操作器、传感器和控制阀组成。
传感器用来检测控制介质的压力或温度变化，将其转化为电信号，传输给气动阀操作器。
气动阀操作器根据信号控制气路，调节气源压力，从而实现阀门的控制。
3. 应用气动阀门广泛应用于各个工业领域，下面列举几个典型的应用场景：3.1 石油和化工工业在石油和化工工业中，气动阀门常用于控制流体流动和调节流量。
例如，在炼油厂中，气动阀门可用于控制原油进出、油气管道的调节和蒸发器的水位控制等。
3.2 电力工业在电力工业中，气动阀门主要应用于燃气系统的控制。
例如，燃气发电厂使用气动阀门来调节燃气的供应量和阀门的开启程度，以保证燃气的稳定供应和发电的安全运行。
3.3 制药工业在制药工业中，气动阀门可用于控制药品的流动和混合，以实现制药过程的自动化控制。
例如，在药物输送系统中，气动阀门可以根据需要精确地控制药品的流速和流量，确保药物的准确输送。
3.4 食品和饮料工业在食品和饮料工业中，气动阀门常被用于调节流体流量和控制流体的质量，以确保产品的品质和卫生。
