AMC系列多回路监控单元在智能配电回路中的应用

AMC系列多回路监控单元在智能配电回路中的应用
江苏上海安科瑞电气有限公司袁燕
摘要：介绍了AMC系列多回路智能监控单元在智能配电回路中的的应用，将众多配出回路的测
量、计量、开关状态监测、控制和数字通讯等功能于一体，大大简化了系统的设计，降低了设备成本，
简化了用户投资，方便了用户的使用和检修。具有功能强大、性价比高、方便用户使用、节约用户投
资等优点

关键字：AMC系列智能监控单元，简化系统，降低投资，性价比高
0引言
随着配电系统的发展，智能配电回路中各种仪表向集成化和网络化发展的方向是越来越清晰。目
前单回路集成化的优势已经出现，但是对多个回路的集成还未产生。

本文将要介绍的是最新开发的AMC系列多回路智能监控单元在智能配电出线回路中的应用。该系
列监控单元主要应用于多个配电出线回路的电参量的监测，它将回路中的母线电压、多个配出回路的
电流、功率、电能和各个回路的开关状态集中测量、显示、并通讯输出，实现了对监控要求较简单的
配电出线回路的集中测量和监视，一个AMC多回路监控单元就能实现上述多个回路的监测功能，大大
方便了系统的接线、安装、调试;节约了用户的投资，降低了系统成本等优点，必将引领国内外智能
配电领域的发展方向，成为智能配电中出线回路监控系统的发展主流。

1技术背景
在传统的智能配电出线回路中，要实现对回路中每个负载的各种电参量的全面监测，一般有以下
2种组网方式(以三相为例)：
方案1：(图1)
该方案在三相智能配电出线回路中是比较常见的一种方案。在对配电出线回路负载的监控中，用
户一般需要监控各路负载的各种电参量，包括每路负载的电流、电压、功率、电能、开关状态等。因
此在设计方案时，针对每种电参量，用户需要单独配置可以测量各种电参量的仪表，由图1可以看到，
为了监控每路负载，用户必须为每路负载配置1个电流表、1个电压表、1个功率表、1个电能表、1个
I/O模块。而且为了实现网络化管理，每个仪表还必须是能够进行通讯的。由图1可以看出，用于监
测每路三相负载的电测仪表达到5个。采用该方案的缺点是需要多个仪表才能监控每路负载的各种电
参量，监控路数越多，使用仪表越多，用户安装、维修、管理很不方便。且投资较大。优点是单个仪
表出故障不影响对配电回路的其他电参量的监控，测量的精度较高，实时性较强。

图1
方案2：(图2)
该方案在三相智能配电出线回路中也是比较常见的一个方案。该方案较上面方案的先进之处在
于，用于监控每个回路电参量的仪表由1个多功能的智能仪表代替了多个仪表，1个多功能仪表集测量
电流、电压、功率、电能和开关量输入输出于一体，并可进行组网通讯。该方案的优点是每路负载只
需配置1个仪表即可实现对该路负载的所有电参量的测量和控制，组网方便，用户投资较方案1少，安
装、维护、管理较为方便，测量的精度较高，实时性较强。缺点是一旦仪表出线故障则无法对该负载
继续监控。
图2
以上2中方案在智能配电出线回路中是常用的，但是，以上2中方案的缺点是显而易见的，投资成
本太大是一个主要的缺点。且接线、安装、调试等都不方便。

2AMC系列智能监控单元技术指标
AMC系列智能监控单元是针对出线回路中一般回路的监控要求，经过充分调研并结合实际需求开
发的多回路智能配电监控装置。该监控单元分为单相和三相2大系列，其型号分类见表1。其技术指标
见表2。外型及安装尺寸见图3，一般安装在配电柜内。

表1

表2技术指标
图3
3AMC系列智能监控单元的设计简介
AMC系列多回路智能监控单元的原理设计上，采用多个电子切换开关+1个电能计量芯片+1个CPU
来实现对多个回路的监测。其原理框图见图4。

图4
核心器件CPU选用飞思卡尔公司的MC9S08AW32型单片机，它是第一款基于高度节能型S08核的器
件，片上资源丰富，抗干扰能力突出。内含32K字节用户程序空间，片上集成2048字节RAM，支持BDM
片上调试功能，片内集成看门狗电路。

电能计量芯片采用ADI公司的高精度三相电能测量芯片ADE7758，适用于各种三相电路(不论三
线制或者四线制)中测量有功功率、复功率、视在功率。该IC内嵌了高精度的模数转换器和固定模式
的数字处理信号处理器(DSP)，具有数字积分、数字滤波和具有众多实用电能监测、计量功能，是新
一代高性能全数字电能表的理想芯片。

电子开关采用双四选一的CD4052高速电子开关。在单片机的控制下，实现在不同电流信号之间
的高速切换。

多路电流信号经电子开关进入电能芯片，结合母线电压即可由电能芯片测得多个回路的各种电参
量。

4AMC系列智能监控单元的应用
4.1典型应用
图5为AMC系列三相多回路智能监控单元的典型应用图。在应用中，出线回路中的3个三相负载的
所有电参量测量都由1个AMC三相多回路监控单元来实现。并带有Modbus通讯输出，供用户远程监测
和控制。
图5
图6为AMC系列单相多回路智能监控单元的典型应用图。在应用中，出线回路中的9个单相负载的
所有电参量测量都由1个AMC单相多回路监控单元来实现。并带有Modbus通讯输出，供用户远程监测
和控制。

图6
4.2应用案例
图7是江苏某广电大厦0.4kV低压配电出线图。在该设计图中，每个单相负载的电流测量采用
CL72-AI(测量单相电流)表来实现，每个三相负载的电流测量由CL72-AI3来实现(测量三相电流)。由
图可以看出，该出线回路总共要使用12个仪表。
图7
图8是采用AMC多回路监控单元后，针对图7系统所做的修改。由图8可以看出，1个AMC16-1E9代
替了9个CL72-AI，1个AMC16-3E3代替了3个CL72-AI3，大大简化了系统，并可同时检测母线电压、
每个出线回路的电能，并可利用通讯接口，实现广电大厦的内部电能计量、考核、管理。
图8
5结语
AMC系列产品的功能强大，单个仪表能够测量多个回路负载的多种电参量。对比图7和图8两种设
计方案，采用AMC系列多回路智能监控单元，能够大大简化系统的设计方案，与传统方案相比，降低
用户的投资成本，方便了系统的接线、安装、调试、维护等优点。

合集下载

ACS6000中压传动系统的原理及应用

ACS6000中压传动系统的原理及应用摘要对公司在168新型钢管厂穿孔主电机的中压传动系统ACS6000的硬件组成进行了较详细地分析。

关键词ACS6000 IGCT 整流逆变一前言ACS6000SD是advant control system 6000 synchronous drive的缩写。

ACS6000SD是ABB 公司出品的大功率同步电动机所使用的中压传动无级调速系统（简称中压传动系统），它允许用在同一个直流母线上带多个整流单元和逆变单元，从而来实现拖动多个机械设备的功能。

它所使用的功率元件是IGCT（Integated Gate Commutated Thyristor），是一种大功率，高电压的功率元件。

我公司采用的ACS6000中压传动系统是作为拖动穿孔机的两台4000KW同步电机变频调速装置，其进线电压是50Hz交流3160V，中间的直流电压为4850V，输出电压为32.33~40Hz交流3150V。

二硬件组成本厂的ACS6000中压传动系统包括两个ARU（Active Rectifier Unit）整流单元，两个INU（Inverter Unit）逆变单元，两个CBU（Capacitor Bank Unit）电容单元, 一个VLU（Voltage Limiter Unit）电压限幅单元，两个COU（Control Unit）控制单元，两个EXU（Excitation Unit）励磁单元，一个WCU（Water Cooling Unit）水冷单元和三个TEU（Terminal Unit）动力电缆的连接单元，其中有两个TEU是和COU在一个柜体内，详见图1。

图1下面对每个单元作详细的介绍1．ARU（Active Rectifier Unit）整流单元和INU（Interface Unit）逆变单元ARU的作用是将交流整流成直流，INU的作用是将直流逆变成交流。

ARU和INU的硬件组成基本上是相同的，唯一的不同就是ARU比INU多两块ASE（Anti Saturation Equipment）防磁饱和板。

分布式控制系统概述PPT课件

DeviceNet
Foundation Fieldbus
可编辑课件
23
第二节 DCS组成
2.操作站：完成人机界面功能、供操作员操作监视。
1. 画面种类：流程图、总貌、控制组、调整趋势、报警归档等。
2. 宝钢高炉控制系统：800多幅流程图画面（操作）、200多幅报警画面。
可编辑课件
24
第二节 DCS组成
10
5
Your site here
本章知识点
第一章概述
1.分布式控制系统的概念 2.分布式控制系统的组成、结构 3.分布式控制系统的特点 4.分布式控制系统的体系结构
和技术特点 5.分布式控制系统的发展
6 Your site here
可编辑课件
7
可编辑课件
8
第一节 DCS概念
一、概念
• 分布式计算机控制系统又称集散控制系统，简称 DCS（Distributed Control System)
工厂停工，重则导致设备的损坏甚至发生火灾、爆炸
等恶性事故，这就是所谓“危险集中”。
可编辑课件
13
☞而采用一台计算机工作、另一台计算机备用的双机双工系统，或采用常规仪表备用方式，虽可提高控制系统的可靠性，但成本太高，如果工厂的生产规模不大，则经济性更差，用户难以接受。因此，有必要吸收常规模拟仪表和计算机控制系统的优点，并且克服它们的弱点，利用各种新技术和新理论，研制出新型的控制系统。
可编辑课件
14
☞20 世纪 70 年代初，大规模集成电路的问世及微处理器的诞生，为新型控制系统的研制创造了物质条件。同时，CRT 图形显示技术和数字通信技术的发展，为新型控制系统的研制提供了技术条件，现代控制理论的发展为新型控制系统的研制和开发提供了理论依据和技术指导。根据“危险分散”的设计思想，过去由一台大型计算机完成的功能，现在可以由几十台甚至几百台微处理机来完成。各微处理机之间可以用通信网络连接起来，从而构成一个完整的系统。

仪表使用说明书

为用户服务，对用户负责，让用户放心，为用户提供更好的产品和更满意的服务！使用须知在安装使用前，请详细阅读本手册，遵循以下注意事项。

否则可能发生危险，严重时可能造成设备损坏，甚至人身伤亡！★产品可按“三相三线”和“三相四线”接线方式；出厂默认为“三相四线”方式。

安装前请确认产品设定的接线方式与现场提供的接线方式相一致。

★仪表工作电源分两种：AC 185~255、AC/DC 110~250；AC订货时须注明。

★如果电流回路经互感器输入，要确保电流回路接线时不能开路。

★设备带电工作时，请不要接触设备后端端子，以防触电。

★设备接线完成后，请上紧两侧的螺丝，以防松动。

★设备检修时，请确认是否已停电；不允许带电拆拔端子。

★本手册仅限于相配套的PDM-803系列产品，包括PDM-803P、803DP、803E、803E1、803AC、803E2、803H、803HE等，在手册中的描述是按功能最全面的仪表编写的，对于单一功能的仪表或仪表本身没有的功能在使用本手册时可以忽略不管，只按仪表相关的功能使用本手册即可。

＃公司保留升级的权利，此手册更新恕不另行通知。

目录1. 随机附件及维护 (4)1.1. 随机附件 (4)1.2. 运输与贮存 (4)1.3. 维护 (4)1.4. 定期检修 (4)2. 公司介绍 (4)2.1. 公司介绍 (4)2.2. 执行标准 (5)3. 产品简介 (5)3.1. 产品选型 (6)3.2. 功能 (6)3.3. 技术指标 (10)14. 安装 (13)4.1. 装置安装 (13)4.1.1. 9方型开孔尺寸 (13)4.1.2. 9方型短尺寸端子定义 (14)4.1.3. 接线方式 (16)4.2. 装置的设置 (17)4.2.1. 通讯 (17)4.2.2. 测量 (18)4.2.3. 越限报警 (18)4.2.4. 系统参数 (19)5. 显示界面 (19)5.1. 交互设备： (19)5.2. 符号表 (20)5.3. 界面结构 (21)5.3.1. LED数据页面显示结构 (21)25.3.2. LCD数据页面显示结构 (25)5.3.3. 三相三线制数据页面显示结构 (26)5.4. 数据显示页： (27)5.4.1. 数码LED显示页面举例说明： (27)5.4.2. 液晶显示页面举例说明： (27)5.5. 参数设置页 (29)5.5.1. 口令检测 (29)5.5.2. 参数整定菜单 (32)5.5.3. 整定子菜单 (32)5.5.4. 系统参数的整定 (33)5.6清除电能 (48)6. 参数设置和通讯数据表 (48)31. 随机附件及维护1.1.随机附件PDM-803主机1台,固定支架1套，测试报告1份。

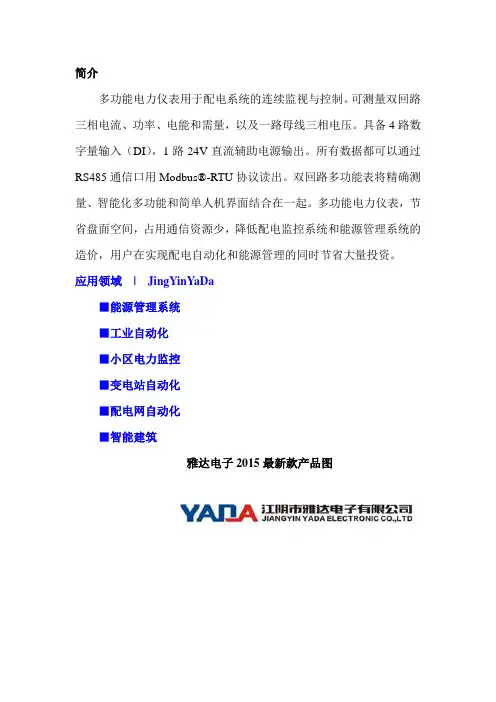

PMC-43M多功能电力仪表
