电机控制器可靠性测试流程
百度文库 1 电机控制器可靠性测试
文件编号 ______________________________________ 版 次 ______________________________________ 受控编号 ______________________________________
编 制 ________________ _____年____月____日 审 核 ________________ _____年____月____日 审 定 ________________ _____年____月____日 批 准 ________________ _____年____月____日
年 月 日发布 年 月 日实施 - 1 -
目录 目录……………………………………………………………………………………………..1 1 简介…………………………………………………………………………………………..2 2 系统组成……………………………………………………………………………………..2 试验电源……………………………………………………………………………….2 电力测功机系统………………………………………………………………………..2 机械台架系统…………………………………………………………………………..2 电机参数测量采集系统………………………………………………………………..2 3 实验准备……………………………………………………………………………..............2 仪器准确度…………………………………………………………………………….2 测量要求……………………………………………………………………………….2 试验电源……………………………………………………………………………….3 布线…………………………………………………………………………………….3 冷却装置……………………………………………………………………………….3 4 试验项目………………………………………………………………………………….….3 5 盐雾试验………………………………………………………………………………….….3 试验目的……………………………………………………………………………….3 适用范围……………………………………………………………………………….3 操作设备…………………………………………………………………………...…..3 操作程序………………………………………………………………………...……..4 5.4.1准备工作………………………………………………………………………….4 5.4.2操作步骤………………………………………………………………….…...….4 5.4.3注意事项 ……………………………………………………………..………….4 结果记录……………………………………………………………………….....…….4 试验报告……………………………………………………………………….……….5 6 温升试验…………………………………………………………………………….……….5 试验目的……………………………………………………………………………….5 适用范围……………………………………………………………………………….5 试验设备……………………………………………………………………………….5 操作程序……………………………………………………………………………….5 注意事项……………………………………………………………………………….6 试验报告……………………………………………………………………………….6 7 振动试验……………………………………………………………………………….…….6 试验目的…………………………………………………………………….………….6 适用范围…………………………………………………………………….………….6 试验设备…………………………………………………………………….………….6 试验程序………………………………………………………………………….…….6 试验报告……………………………………………………………………………….6 8 老化试验……………………………………………………………………………….…….7 试验目的…………………………………………………………………….………….7 适用范围…………………………………………………………………….………….7 试验设备…………………………………………………………………….………….7 试验程序…………………………………………………………………….………….7 试验报告…………………………………………………………………….………….7 - 2 -
1 简介 电动汽车电机及控制器电驱动试验系统适用于电动汽车用电机及控制器的性能研究和考核试验，提供可靠的试验依据。本文主要用于电动汽车用电机及其控制器的性能、可靠性测试。试验系统采用交流/直流电力测功机作为负载设备，具有显著的节能效果，良好的双向加载特性，优越的低速加载能力，高速的转矩响应速度，超强的反拖能力。试验系统基于CAN总线、SPI总线，LabVIEW上位机监测等可以更好的与汽车行业标准兼容。
2 系统组成 试验电源 试验电源可采用电池，也可采用静止直流电源模拟电池对电动汽车电机控制器进行多种功能试验。 电力测功机系统 电力测功机系统用于给被试电机增加负载而设计，主要由电力测功机控制和电力测功电机两部分组成，与直流电源系统构成共直流母线模式。 机械台架系统 机械台架主要用来安装被试电机、负载电机、扭矩传感器等；针对被试电机高速等特点设计采用快速拆卸装置，高速轴承，膜片联轴器，安全可靠，快速灵活。 电机参数测量采集系统 包括电机测试系统的所有参数、采集、计算等。配备高精度，高宽带电压、电流传感器，高性能功率分析仪用于对测功机和被测电机的电参数进行同步采集等，保证数据的精确性。
3 实验准备 仪器准确度 测量电压、电流有效值可采用磁电式仪表或能读出有效值的其他仪表，包括数字式仪表。试验时，采用的电气测量仪表、仪表准确度不低于级（兆欧表除外），直流分流器准确度不低于级。数字式转速测量仪的准确度应不低于%±1个字；转矩测量仪及测功机的准确度应不低于1%(直测效率时应不低于%)；温度计的误差在±1℃以内。 选择仪表时，应使测量值位于20%~95%仪表范围内。 测量要求 a）在电流表量程允许范围内，应尽量不采用分流器。在用分流器测量电流时，测量线的 - 3 -
电阻应按所用毫伏表选配。 b）试验时，各仪表的读数应同时读取。
试验电源 所使用的直流电源应符合车辆用电池的电压和电流特性，电源输出阻抗要与规定的电池阻抗尽可能相同 布线 测试中的布线应与车辆中的布线相近，如果布线不可避免地与车辆中布线不同，应注意电源控制器的外线路阻抗与车辆中布线阻抗尽可能相等。 冷却装置 电机及其控制器的冷却条件应模拟车辆具体使用条件，电机及其控制器冷却装置的型号应记录于电动汽车电机功率参数测试报告上。
4 试验项目 本试验项目包含盐雾试验，温升试验，振动试验和老化试验四个项目。
5 盐雾试验 盐雾试验应按GB/T 的规定进行。保证试验箱内电机及其控制器处于正常安装状态。 试验目的 规范使用盐雾试验箱，以正确检测电机及其控制器的耐腐蚀试验，保证公司产品质量符合客户需求。
适用范围 适用于公司内部电机及其控制器等所需的盐雾腐蚀试验箱。
操作设备 （1）经过鉴定符合有关标准的盐雾腐蚀试验箱。 （2）可拍照的数码相机。 （3）PH试纸。 （4）带刻度塑料桶。 （5）高精度电子称。 （6）大功率直流电源。
操作程序 5.4.1准备工作 - 4 -
（1）首先调制氯化钠水溶液，在专用的桶中加入适量纯净水和氯化钠,氯化钠水溶液浓度为（5±1）%。使用的氯化钠，其中碘化钠含量不超过%，杂质含量不超过%。同时用PH试纸测试其PH是否在之间；若PH值若小于则加入少量的氢氧化钠，PH值若大于则加入少量的盐酸。 （2）在工作室内加入2cm左右高度的水，向空气饱和器内注入蒸馏水至水位标度上限刻度。工作室的封槽注水至槽深的二分之一处。 （3）将5000ml带开关的下口玻璃瓶与盐水水位自动补给器用胶管连接好。 （4）检查喷雾塔各配件连接情况，保证气路畅通，用胶管与排雾孔连接好并导出室外。 （5）将空压机出口管与空气饱和器内进口相连。
5.4.2 操作步骤 （1）接通电源，根据要求设定试验箱试验温度和饱和器温度，设定喷雾时间，开启加热按钮。 （2）接通空压机电源，启动空压机开关，当空压机达到工作压力是喷雾塔开始喷雾。 （3）试验结束后，先关闭空压机开关，在压缩空排尽后再关掉喷雾开关和电源开关。用水清洗试验槽、喷雾塔和放置装置等，排除全部工作室积水。
5.4.3注意事项 （1）空气饱和器内注入蒸馏水或去离子水，不得注入自来水。以免加热器内部部件产生水垢。 （2）试验完毕后，应将空压机的储气桶下方的泄水阀打开，消除桶内积水。
结果记录 (1)观察试验后电机及控制器表面腐蚀后外观。腐蚀缺陷是否有如点蚀、裂纹、气泡等的分布和数量和状态 。并根据腐蚀缺陷所覆盖的面积据下列公式评定腐蚀等级。 R=3（2-logA） 式中：R——保护等级 A——缺陷总面积百分比 根据上式公式得出R值并修约为最接近的整数，如下表所示。
缺陷面积百分比 A (%) 腐蚀评级 R 无缺陷 10 0 A 9 0.1 A 8 0.25 A 7 0.5 A 6 1.0 A 5 2.5 A 4 5.0 A 10 3 10 A 25 2 25 A 50 1 50 A 0
备注：

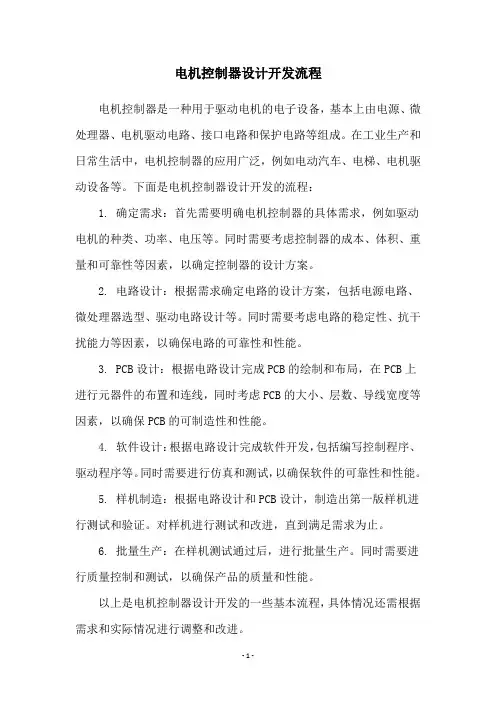

电机控制器设计开发流程
电机控制器设计开发流程
电机控制器是一种用于驱动电机的电子设备，基本上由电源、微处理器、电机驱动电路、接口电路和保护电路等组成。
在工业生产和日常生活中，电机控制器的应用广泛，例如电动汽车、电梯、电机驱动设备等。
下面是电机控制器设计开发的流程：
1. 确定需求：首先需要明确电机控制器的具体需求，例如驱动电机的种类、功率、电压等。
同时需要考虑控制器的成本、体积、重量和可靠性等因素，以确定控制器的设计方案。
2. 电路设计：根据需求确定电路的设计方案，包括电源电路、微处理器选型、驱动电路设计等。
同时需要考虑电路的稳定性、抗干扰能力等因素，以确保电路的可靠性和性能。
3. PCB设计：根据电路设计完成PCB的绘制和布局，在PCB上进行元器件的布置和连线，同时考虑PCB的大小、层数、导线宽度等因素，以确保PCB的可制造性和性能。
4. 软件设计：根据电路设计完成软件开发，包括编写控制程序、驱动程序等。
同时需要进行仿真和测试，以确保软件的可靠性和性能。
5. 样机制造：根据电路设计和PCB设计，制造出第一版样机进行测试和验证。
对样机进行测试和改进，直到满足需求为止。
6. 批量生产：在样机测试通过后，进行批量生产。
同时需要进行质量控制和测试，以确保产品的质量和性能。
以上是电机控制器设计开发的一些基本流程，具体情况还需根据需求和实际情况进行调整和改进。
上银伺服电机调试步骤
控制精度
反映电机位置、速度和转矩控制准确 性的指标，影响设备的运动精度和稳 定性。
选型注意事项及建议
根据实际需求选择适当的额定 功率和转速，避免过大或过小 造成的能源浪费或性能不足。
考虑电机的最大转矩和负载能 力，确保电机能够可靠地驱动
负载运行。
关注电机的控制精度和稳定性 ，选择具有高精度和稳定性能 的产品以满足高精度应用需求 。
控制器故障
检查控制器是否正常工作，包括控制信号是 否输出、控制器参数设置是否正确等。
报警代码解析
根据报警代码查询相关手册或联系厂家技术 支持，了解报警原因及解决方案。
运动不平稳原因分析
机械问题
检查机械传动部分是否正常，包括齿轮、皮 带等传动部件是否磨损或松动。
电机参数设置不当
检查电机参数设置是否正确，包括速度环、 位置环等参数调整是否合理。
规范。
接地检查
确认伺服电机、驱动器等设备的 接地线已正确连接，保证接地良 好，防止静电干扰和电气安全问
题。
控制系统配置检查
控制参数设置
核对伺服电机控制参数，如位置 环、速度环、电流环等参数的设 置是否合理，确保满足系统控制
要求。
通讯协议配置
检查伺服电机与上位机或控制器之 间的通讯协议配置是否正确，确保 通讯畅通无阻。
妥善保管
在不使用伺服电机时，应妥善保管并放置在干燥、通 风的地方，避免潮湿和腐蚀。
及时维修
发现伺服电机故障或异常情况时，应及时进行维修处 理，避免故障扩大影响使用寿命。
谢谢
THANKS
定位控制测试
在定位控制模式下，给电 机发送目标位置指令，观 察电机是否能够准确到达 指定位置。
速度控制测试

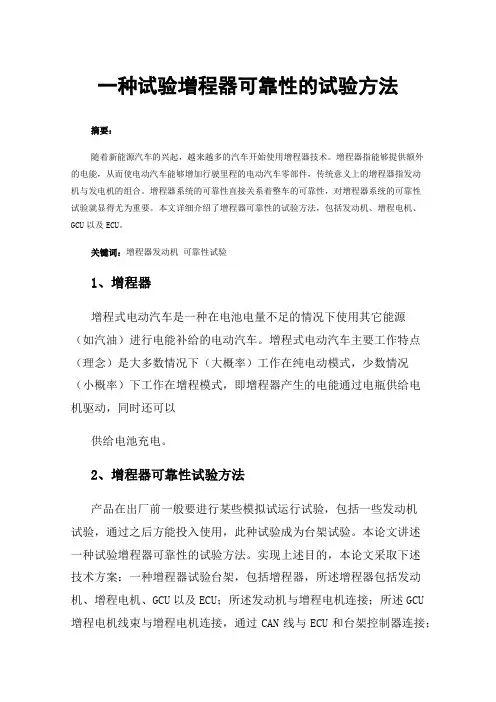

一种试验增程器可靠性的试验方法
