吊顶转换层定额
(完整版)吊顶转换层方案
一、编制依据《建筑装饰装修工程质量验收规范》GB50210－2001《建筑钢结构焊接技术规程》JGJ81-2002《施工现场临时用电安全技术规范》JGJ46-2005《建设工程质量验收统一标准》GB50300-2001邯郸文化艺术中心建筑专业蓝图邯郸文化艺术中心建筑专业施工图设计说明二、工程概况邯郸文化艺术中心楼层净空高度为4000mm至6000mm，走廊、房间净空高度为2700mm 至3500mm，由此大部分吊顶高度超过1500mm，根据规范要求，此种情况应在吊顶内设置反支撑或转换层以加强吊顶整体刚度。
我单位施工范围内吊顶做法主要是双层9.5厚纸面石膏板和15厚矿棉吸音板吊顶，每平米吊顶重量不超过25kg/㎡(根据图集07CJ03-1，双层12厚纸面石膏板吊顶每平米重量)，30×3等边角钢（Q235）屈服强度为24kg/mm²。
因竖向角钢吊点间距为3000mm×1200mm。
吊顶重量取最大值25kg。
角钢吊杆荷载计算如下：1.每根角钢吊杆与周边4块区域（1200mm×1200mm）相连接，承载每块区域的1/4荷载，由此可得，相当于每根角钢承受1200mm×1200mm范围内的吊顶重量。
则每根角钢承受吊顶荷载=1.2×1.2×25=36kg2.角钢及转换层自重由角钢吊杆和水平网架组成，角钢吊杆长度取2m，吊杆承担的水平网架为相连接的4根水平角钢重量的1/2。
角钢吊杆及水平网架自重=（1.2+1.2+2）×1.373=6.04kg，取6.0kg(30×3角钢重量为1.373kg/m)3.30×3角钢承载能力=截面面积×角钢抗拉强度=174mm²×24kg/ mm²=4176kg。
4.角钢吊杆总荷载=转换层自重+吊顶荷载=36+6=42kg＜4176kg结论：使用30×3角钢作为转换层吊杆，能够满足荷载要求。
(完整版)吊顶转换层方案
一、编制依据《建筑装饰装修工程质量验收规范》GB50210－2001《建筑钢结构焊接技术规程》JGJ81-2002《施工现场临时用电安全技术规范》JGJ46-2005《建设工程质量验收统一标准》GB50300-2001邯郸文化艺术中心建筑专业蓝图邯郸文化艺术中心建筑专业施工图设计说明二、工程概况邯郸文化艺术中心楼层净空高度为400Omm至600Omm走廊、房间净空高度为270Omm 至3500mm由此大部分吊顶高度超过1500mm根据规范要求，此种情况应在吊顶内设置反支撑或转换层以加强吊顶整体刚度。
我单位施工范围内吊顶做法主要是双层9.5 厚纸面石膏板和 1 5厚矿棉吸音板吊顶，每平米吊顶重量不超过25kg∕ m2（根据图集07CJ03-1 ,双层12厚纸面石膏板吊顶每平米重量），30× 3等边角钢（Q235）屈服强度为24kg∕mm2。
因竖向角钢吊点间距为3000mn× 1200mm吊顶重量取最大值25kg。
角钢吊杆荷载计算如下：1. 每根角钢吊杆与周边4块区域（1200mn× 1200mm相连接，承载每块区域的1/4荷载，由此可得，相当于每根角钢承受1200mm× 1200mm范围内的吊顶重量。
则每根角钢承受吊顶荷载=1.2×1.2×25=36kg2. 角钢及转换层自重由角钢吊杆和水平网架组成，角钢吊杆长度取2m吊杆承担的水平网架为相连接的4根水平角钢重量的1/2。
角钢吊杆及水平网架自重=（1.2+1.2+2 ）× 1.373=6.04kg ，取 6.0kg（30× 3 角钢重量为 1.373kg/m）3.30 × 3角钢承载能力=截面面积×角钢抗拉强度=174mm× 24kg∕ mm2=4176kg。
4. 角钢吊杆总荷载=转换层自重+吊顶荷载=36+6=42kg v 4176kg结论：使用30× 3 角钢作为转换层吊杆，能够满足荷载要求。
吊顶转换层专项方案
一、方案概述本吊顶转换层专项方案针对建筑项目中吊顶转换层的施工要求，旨在确保吊顶转换层的安全、美观、实用，提高施工效率，降低成本。
本方案遵循《建筑装饰装修工程质量验收规范》GB50210-2001、《建筑钢结构焊接技术规程》JGJ81-2002等相关规范和标准，结合项目实际情况进行编制。
二、工程概况1. 项目名称：XX建筑工程2. 施工地点：XX市XX区XX街道3. 建筑面积：XX万平方米4. 结构形式：框架结构5. 吊顶转换层高度：XX米6. 吊顶转换层材料：9.5厚纸面石膏板和15厚矿棉吸音板三、施工工艺及措施1. 施工准备（1）材料准备：按照设计要求，准备9.5厚纸面石膏板、15厚矿棉吸音板、303等边角钢（Q235）等材料。
（2）工具准备：电钻、线锤、水平尺、钢卷尺、水平仪、切割机等。
（3）人员准备：施工人员需具备相关施工经验和技能，进行安全技术交底。
2. 施工工艺（1）测量放线：根据设计图纸，在顶板上弹线定位，吊点间距为3000mm×1200mm。
（2）打孔埋胀栓：根据定位使用电钻打孔，清孔后安装胀栓。
（3）安装角钢吊杆：将角钢吊杆安装在胀栓上，焊接固定。
（4）焊接转换层钢架：按照设计图纸，焊接转换层钢架，确保焊接质量。
（5）安装吊顶材料：将9.5厚纸面石膏板和15厚矿棉吸音板依次安装在转换层钢架上。
（6）涂刷防锈漆：对转换层钢架进行防锈漆涂刷。
（7）验收：对吊顶转换层进行验收，确保质量符合要求。
3. 施工注意事项（1）吊顶转换层施工过程中，注意安全防护，防止高空坠落。
（2）焊接作业时，确保焊接质量，防止火灾事故发生。
（3）吊顶材料安装过程中，注意保护材料表面，防止损坏。
四、质量控制1. 材料质量控制：严格按照设计要求，选用合格的材料。
2. 施工过程控制：严格执行施工工艺，确保施工质量。
3. 验收控制：对吊顶转换层进行严格验收，确保质量符合要求。
五、安全文明施工1. 施工现场设置安全警示标志，确保施工安全。
GRG吊顶二次结构转换层施工工法(2)
GRG吊顶二次结构转换层施工工法GRG（Glass Fiber Reinforced Gypsum）吊顶二次结构转换层施工工法一、前言GRG吊顶二次结构转换层施工工法是一种常用于建筑室内装饰的工法，可以提供优良的吊顶效果，并具有较高的耐火性和防火性能。
本文将对这一工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。
二、工法特点GRG吊顶二次结构转换层施工工法的特点包括：1. 能够实现各种复杂造型和装饰效果，具有良好的装饰性和美观度。
2. 材料成本较低，施工工艺简单，工期短，具有较高的经济效益。
3. 性能优良，具有良好的隔热、防潮、防霉、防水和防火性能。
4. 易于维护和清洁，能够长时间保持原有的装饰效果。
5. 采用环保材料，对环境友好，符合现代建筑的可持续发展要求。
三、适应范围GRG吊顶二次结构转换层施工工法适用于各种建筑场所，包括商业建筑、办公楼、宾馆酒店、医院、学校等。
无论是新建还是旧建筑的改造，都可以采用这一工法来实现吊顶效果。
四、工艺原理GRG吊顶二次结构转换层的施工工法与实际工程之间的联系主要体现在以下几个方面：1. 转换层预制：工艺原理是在吊顶面层基础上，通过预制转换层将吊顶面层与二次结构连接起来。
该转换层采用特殊的材料与工艺结构，使其具有良好的抗拉强度和连接性能，并能够满足吊顶面层的装饰要求。
2. 涂饰层施工：在转换层完成后，可以对其进行涂饰层的施工，以实现不同的装饰效果。
涂饰层可以选择不同的颜色和质地，使整个吊顶面层更加美观。
五、施工工艺GRG吊顶二次结构转换层施工工艺包括以下几个施工阶段：1. 施工准备：包括设计方案、材料准备、工艺流程制定等。
2. 吊顶面层施工：根据设计方案和材料准备，将吊顶面层进行安装和固定，确保平整度和垂直度达到要求。
3. 转换层预制：使用专用的材料和工艺进行转换层的预制，并进行质量检验。
4. 转换层安装：将预制的转换层安装到吊顶面层上，并进行连接固定，使其能够承受面层的重量和装饰要求。
吊顶转换层吊顶计算
吊顶承载力计算：
沿吊顶纵向取每延米进行计算
吊顶荷载：N=×××=,其中,吊顶自重取m 2;
1、Φ10吊筋受拉承载力：
270×1000=
> N=,
故,吊筋强度满足要求;
2、5角钢型号为50×50×4下端角焊缝强度计算：
该处为正面角焊缝,根据钢结构规范：
[]23/8.22)4250()47.0(/1065.0/mm N l h N w e f =⨯⨯-⨯⨯⨯==σ 2/2.19516022.1mm N f w
t f =⨯=<β,
故,角钢下端焊缝强度满足要求;
3、5角钢型号为50x50x4上端与预埋件间焊缝强度计算：
该处为侧面角焊缝,根据钢结构规范： []23/8.22)4250()47.0(/1065.0/mm N l h N w e f =⨯⨯-⨯⨯⨯==τ
2/160mm N f w t =<,
故,角钢上端与预埋件间焊缝强度亦满足要求;
结论,由以上计算得知,该转换层施工方案框架能够满足吊顶荷载承载力要求;
计算说明：
1、转换层钢架选用5角钢,上述取型号50×50×4进行计算;
2、角焊缝焊脚尺寸值,计算依据相关规范,并较保守取值为4mm;
3、预埋件具体形状及尺寸,计算取为5型钢型号为50x50x4;。

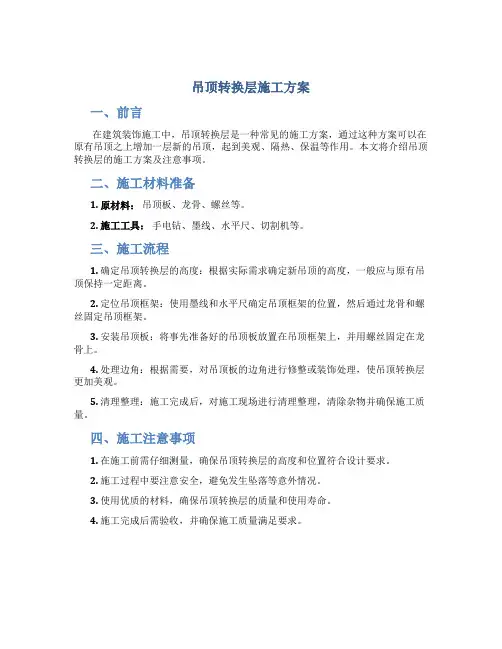

吊顶转换层施工方案
吊顶转换层施工方案
一、前言
在建筑装饰施工中，吊顶转换层是一种常见的施工方案，通过这种方案可以在原有吊顶之上增加一层新的吊顶，起到美观、隔热、保温等作用。
本文将介绍吊顶转换层的施工方案及注意事项。
二、施工材料准备
1. 原材料：吊顶板、龙骨、螺丝等。
2. 施工工具：手电钻、墨线、水平尺、切割机等。
三、施工流程
1.确定吊顶转换层的高度：根据实际需求确定新吊顶的高度，一般应与原有吊顶保持一定距离。
2.定位吊顶框架：使用墨线和水平尺确定吊顶框架的位置，然后通过龙骨和螺丝固定吊顶框架。
3.安装吊顶板：将事先准备好的吊顶板放置在吊顶框架上，并用螺丝固定在龙骨上。
4.处理边角：根据需要，对吊顶板的边角进行修整或装饰处理，使吊顶转换层更加美观。
5.清理整理：施工完成后，对施工现场进行清理整理，清除杂物并确保施工质量。
四、施工注意事项
1.在施工前需仔细测量，确保吊顶转换层的高度和位置符合设计要求。
2.施工过程中要注意安全，避免发生坠落等意外情况。
3.使用优质的材料，确保吊顶转换层的质量和使用寿命。
4.施工完成后需验收，并确保施工质量满足要求。
五、总结
吊顶转换层施工是一项常见的建筑装饰工程，正确的施工方案和注意事项能够保证施工质量和效果。
在进行吊顶转换层施工时，施工人员应认真测量、注意安全，并使用优质材料，从而确保施工质量和用户体验。
吊顶转换层方案
吊顶转换层方案1. 简介吊顶转换层是指将原本普通的吊顶进行改造，使其可以实现更多的功能和效果。
吊顶转换层方案可以在提供装饰效果的同时，还能解决一些内部布局和功能需求上的问题。
本文将介绍吊顶转换层的设计原则、常见材料和施工流程，希望能为您在进行吊顶转换层改造时提供一些参考和指导。
2. 设计原则在进行吊顶转换层的设计时，需要考虑以下几个原则：2.1 功能性吊顶转换层需要根据实际需求来设计，例如可以增加隔音、隔热、防水等功能，或者安装照明、通风、消防设施等。
在设计时要确保吊顶转换层能够满足相关功能需求。
2.2 美观性吊顶转换层作为室内装饰的一部分，应该能够与整体室内风格相协调，同时还要考虑到吊顶转换层本身的美观性。
可以选择适合的材料和装饰方式来增强吊顶转换层的美观效果。
2.3 可持续性在设计吊顶转换层时，应该考虑到其使用寿命和后期维护成本。
选择耐用性好、易清洁和易维修的材料，可以减少以后的维护和更换成本，提高吊顶转换层的可持续性。
3. 常见材料吊顶转换层可以使用各种材料来进行改造和装饰，以下是一些常见的吊顶材料：3.1 石膏板石膏板是一种常见的吊顶材料，具有重量轻、施工方便、隔音效果好等优点。
可以根据需要来选择不同种类的石膏板，如防潮石膏板、防火石膏板等。
3.2 吊顶板吊顶板是一种专门用于吊顶装饰的材料，可以选择不同的颜色和质地来达到不同的装饰效果。
吊顶板一般较为轻便，适合安装在原吊顶上方进行改造。
3.3 吊顶砖吊顶砖是一种常见的吊顶材料，可以根据需要选择不同的规格和颜色。
吊顶砖耐久性较好，适合长期使用，并且具有较好的隔热和隔音效果。
3.4 吊顶板吊顶板是一种由多层纸板制成的材料，适用于吊顶装饰。
吊顶板的表面可以进行各种装饰处理，例如喷涂、贴饰等，可以实现不同的装饰效果。
4. 施工流程进行吊顶转换层的施工需要经过以下几个步骤：4.1 量取尺寸首先需要对原吊顶进行测量，并确定吊顶转换层的厚度和尺寸。
根据实际情况，可以选择相应的材料和施工方式。
03消耗量定额二级吊顶计算规则
03消耗量定额二级吊顶计算规则二级吊顶是建筑装饰中常见的一种吊顶形式，其安装需要根据具体工程情况进行消耗量定额的计算。
以下是二级吊顶消耗量定额的计算规则。
1.材料消耗二级吊顶所使用的主要材料包括龙骨、角铁、吊杆、吊环、挂件、吊牙、吊线、天花板面板等。
计算消耗量时，需要考虑各种材料的尺寸、数量和使用面积。
-龙骨：根据实际情况确定龙骨的长度和数量，通常采用规格为2米或3米的型钢，计算时需要考虑材料的损耗率。
-角铁：根据实际需要确定角铁的尺寸和数量，计算时需要考虑材料的损耗率。
-吊杆：吊杆的尺寸和数量根据实际需要确定，计算时需要考虑材料的损耗率。
-吊环、挂件、吊牙、吊线等：根据实际需要确定数量，计算时需要考虑材料的损耗率。
-天花板面板：根据实际需要确定面积和尺寸，计算时需要考虑材料的损耗率。
2.劳动力消耗二级吊顶的安装需要一定的人力资源，不同规模和复杂程度的工程所需人力不同。
计算劳动力消耗时，需要考虑以下因素：-吊装工：负责搭建和拆除吊顶的工作，所需人数根据实际情况确定。
-杂工：负责协助主要工人的辅助工作，所需人数根据实际情况确定。
3.其他消耗除了材料和劳动力消耗之外，还有一些其他的消耗需要考虑：-能源消耗：安装二级吊顶时可能需要使用电动工具进行施工，需要考虑电能的消耗情况。
-消耗性工具和设备：如电钻、锤子、螺丝刀等工具，在计算消耗量时要考虑这些工具的使用情况。
以上就是二级吊顶消耗量定额的计算规则。
需要注意的是，具体的消耗量定额还需要根据不同工程的实际情况进行调整，以确保计算结果的准确性和可靠性。
吊顶转换层节点计算书模板
吊顶转换层节点计算书模板吊顶转换层节点计算书本计算书以“1200mm*4000mm”为一个代表计算单元，1200mm*4000mm代表单元内，吊顶转换层由三个M8*80金属膨胀螺栓与结构连接。
本工程结构楼板使用的是C30混凝土，经试验，M80*8金属膨胀螺栓锚固在150#（C15混凝土）混凝土上的拉力允许值为540kg，若M8*80金属膨胀螺栓锚固在C30混凝土上，则拉力允许值将远远大于540kg，本计算书以150#混凝土的540kg允许拉力为例：三个M8*80金属膨胀螺栓的拉力允许值为：3×540kg=1620kg 由于吊顶转换层与结构的力学关系为单一的重力与拉力故F拉=F总重=GgF拉=Gg=1620kg×9.8N/kg=15876N=15.876KN涉及公式：F=Gg（g=9.8N/kg）代表单元内吊顶转换层总重力分析：1、L40×4 镀锌方矩管 4.68kg/m 代表单元内有6根1.7m长的镀锌方矩管，故有G L40×4镀锌方矩管=4.68kg/m×1.7m×6=47.736kg F1= G L40×4镀锌方矩管g= 467.8128N≈0.4678KN2、L50×5 镀锌角钢3.77kg/m 代表单元内有2根4m长镀锌角钢，故有G L50×5镀锌角钢=3.77kg/m×4m×2=30.16kg F2= G L50×5镀锌角钢g= 295.568N≈0.2956KN3、1200mm*2440mm 细木工板30kg/块代表单元内，细木工板加工的灯槽面积为0.6m×1.2m=0.72m2代表单元内有两条灯槽，故有M灯072m2×2=1.44m2单块细木工板面积为1.2m×2.44m=2.928m2G细木工板=30kg 则细木工板每平米重量为30kg÷2.928m2≈10.246kg/m2则G3=10.246kg/m2×1.44m2=14.754kg F3= G3g= 144.5892N≈0.1446KN4、1200mm*3000mm 石膏板34.2kg/块代表单元内，石膏板面积为1.2m×3m=3.6m2单块石膏板重量为34.2kg 故石膏板每平米重量为G石膏板=34.2kg÷3.6m2=9.5kg/m2且两条灯槽内也封石膏板，故加灯槽内两侧石膏板面积则代表单元内石膏板面积为 1.2m×4m+（0.4m×1.2m×2）=5.76m2故有G4=5.7m2×9.5kg/m2=46.56kg F4=G4g= 456.288N≈0.4563KN5、C60*27*0.6 龙骨0.5756kg/m 代表单元内共计1.2m龙骨17根则有G5=1.2m×0.5756kg/m×17=11.742kg F5=G5g= 115.0716N≈0.1151KN6、经统计，吊顶转换层各卡扣配件及刷料等总重量约为3.4kg 则有G6=3.4kg F6=G6g=33.32N≈0.0333KN经过上述计算，总向下拉力为F总= F1+F2+F3+F4+F5+F6=1.5127KN且F总=1.5127KN远远小于F拉=15.876KN 向下荷载小于总拉力允许值的一半以上故吊顶转换层承重符合安全要求。
吊顶时80%的人都会搞错的反支撑和转换层，原来是这样的！
吊顶时80%的人都会搞错的反支撑和转换层，原来是这样的！文章授权转载自：1m建筑装饰沙龙（ID：shh_1mcomcn）反支撑、转换层，相信大家对这两货都有所耳闻，但大家真的都清楚它们在实际应用中的规范以及做法吗？接下来，就从以下几个方面为大家揭秘反支撑和转换层：1. 什么是反支撑/转换层？2. 什么情况下需要用到反支撑/转换层？3. 反支撑和转换层的标准做法有哪些？一什么是反支撑/转换层？转换层和反支撑的概念很类似，我们先从反支撑说起：1反支撑△反支撑反支撑是指为了防止吊杆过长导致吊顶不稳摆动的现象，通过角钢把吊顶龙骨“按”在原地，形成垂直对抗气压的力的建筑构件形式。
2转换层转换层就是当吊杆过长而反支撑无法满足规范要求，或吊顶空间过大，又或者吊杆与机电设备碰撞造成吊杆间距过大时，需要用到的吊顶内部钢架，目的同样是让吊顶避免气流引起的动不稳定。
△转换层综上所述，反支撑和转换层之间是约等于的关系（反支撑≈转换层），只是适用的空间有所不同，目的都是为了：缩短吊杆长度保证吊顶安全和方便吊顶空间内设备管道的排布。
只不过转换层是大面积使用，反支撑是局部使用，而且两者几乎不会出现在同一个空间中。
1什么情况下需要用到反支撑/转换层？1）当吊顶吊筋长度大于1.5m且小于3.0m时，应按规范要求设置反向支撑；2）当吊顶内部空间大于3.0m时，（或反支撑垂直长度＞1500mm时）应该设置转换层；PS：当吊杆与设备相遇时应调整并增设吊杆，吊顶面积较大时，吊顶设备排布复杂不建议使用反支撑。
二反支撑和转换层的标准做法有哪些？反支撑做法有：主龙骨拉结法、吊杆通长拉结法、倒三角法。
转换层做法有：钢架转换层、吊杆+钢架转换层。
1反支撑做法1）主龙骨拉结法△主龙骨拉结法主龙骨拉结法适用于吊杆长度超过1.5m且小于3m时。
具体做法：在CS60主龙骨横撑底边每隔主龙骨间距打孔，M8全牙吊杆穿过，位置确定后上下螺母固定。
CS60主龙骨斜撑每隔两倍主龙骨间距相向设置；当吊杆长度超过1.5m且小于2m时，适当采用CS50主龙骨。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吊顶转换层定额
什么是吊顶转换层？
吊顶转换层，是指在原有的房间吊顶上面架设一层较低的吊顶，形成一个新的房间高度与原有房间高度不同的空间。
吊顶转换层往往利用由轻钢龙骨、轻钢龙骨及轻质隔墙板构成的“轻钢龙骨石膏板隔墙系统”进行构造。
吊顶转换层定额是什么？
吊顶转换层定额是指在吊顶转换层施工中，所需的所有建筑材料及工程所需的费用明细。
吊顶转换层定额的作用是什么？
吊顶转换层定额可以帮助开发商或施工方准确估算吊顶转换层所需的材料及工程费用，并为合同签署提供依据。
同时，在施工过程中，合理使用吊顶转换层定额，有利于控制施工成本，提高施工效率，缩短施工周期。
吊顶转换层定额应该包含哪些内容？
吊顶转换层定额应包含以下内容：
1.主材费用：轻钢龙骨、轻质隔墙板、石膏板等
2.辅材费用：封边条、螺杆、螺栓等
3.其他费用：人工费、机械费、运输费、管理费等
如何计算吊顶转换层定额？
吊顶转换层定额的计算需要结合实际施工情况，可以按照以下步骤进行：
1.确定具体施工区域面积
2.根据施工设计图纸确定施工需要的主材及辅材的数量和规格
3.根据主材、辅材数量及规格，按市场实际价格计算其费用
4.根据施工需要确定人工工时和机械使用时长
5.根据人工和机械使用时间，按市场实际价格计算其费用
6.计算其他费用，如运输等
7.所有费用加总，得出吊顶转换层定额
总结：
吊顶转换层是现代房屋设计的主要特点之一，其施工需要严格依照吊
顶转换层定额进行，以确保施工质量和工程效率的控制。
作为一个优
秀的内容创作者，我们不仅需要具备广泛的知识储备，还需要精准的
思维逻辑和表达能力，把复杂的问题以最简洁、易懂的方式呈现出来，让读者轻松了解相关知识，受益于文章。
