抗静电剂
抗静电剂
塑料具有电绝性（导电聚合物除外），塑料与其他材料接触或摩擦时会产生静电积累。积累的静电如不及时消除，可能导致静电吸附、吸尘、火化放电等，引起燃烧、爆炸。
消除静电的方法有导电材料（导电炭黑、金属粉等）填充法、导电装置法、抗静电剂。
采用抗静电剂（表面活性剂）消除塑料制品的静电，有外部涂敷法和内部添加法。前者持久性差，多用于临时性或短期静电处理，应用范围窄；内部添加法采用的离子型和非离子型表面活性，因基材树脂的结构特性不同而分别选用。
抗静电的作用原理
降低摩擦系数，使玻璃纤维难于产生静电，阳离子季铵类润滑剂及咪唑啉类润滑剂均具有抗静电的作用。
形成导电通道，使电荷能很快地从纤维表面移走。对有机抗静电剂，如聚氧乙烯蓖麻油、聚氧乙烯月桂酸酯、聚乙二醇等。它们均含有醚段，极易通过氢键与 空气中水分结合并形成导电通道，这些具有吸湿性的有机化合物与离子型的季铵盐、叔胺盐或羧酸盐类有机化合物共同使用，可取得更好的抗静电效果。
另一类最常用的抗静电剂为无机盐类，此类无机盐有强烈形成水化物的趋势，成为带有结晶水的盐类。也就是说具有较强的吸潮性，在浸润剂膜上吸收水分的同时本身离解成离子，所以导电效果很好。
抗静电剂的品种
根据化学组成不同。抗静电剂可分为 硫酸衍生物、磷酸衍生物、胺类、季铵盐、咪唑类以及环氧乙烷衍生物 等。
根据抗静电剂分子中的亲水基能否电离，分为 离子型和非离子型 两种。离子型抗静电剂根据电离后电荷的正负又分为阳离子型、阴离子型和两性离子型三种。
▶ 1、阳离子抗静电剂：
（1）单官能团：硬脂基三甲基季铵盐酸盐，主要用于聚烯烃、ABS、聚碳酸酯等；
（2）双官能团：抗静电剂硬脂酰胺丙基羟乙基季胺硝酸盐，主要用于聚酯、聚氯乙烯、聚乙烯薄及制品的抗静电剂。
▶ 2、阴离子型抗静电剂： （1）单官能团型抗静电剂对壬基苯氧基丙基磺酸钠（NP），主要用于氯醋树脂、ABS、聚烯烃等；
（2）多官能团抗静电剂烷基双（α－羟乙基胺磷酸酯），主要用于合成纤维；
（3）高分子型抗静电剂为聚丙烯酸盐、马来酸酐和其它不饱和单体共聚物的盐、聚苯乙烯苯磺酸等。主要用于纤维。
▶ 3、非离子型抗静电剂：
（1）四溴双酚A主要用于ABS、环氧树脂、聚氨酯。同时也是阻燃剂；
（2）硬脂酸单甘油酯类，如ADA-10M及ASA－10等主要用于聚烯烃类。
▶ 4、两性型抗静电剂：
（1）烷基二羧甲基铵乙内酯，主要用于聚酯、尼龙等；
（2）十二烷基二甲基季乙内盐，主要用于聚酯、聚丙烯、尼龙等。
各种抗静电剂由于化学结构不同，性能各异，产生的效果也不同。
•阳离子型的季胺盐类对高分子材料有较强的附着力，抗静电性好，是塑料中用得较多的一类抗静电剂，但对皮肤有刺激作用，且有毒，不适用于食品包装薄膜。
•阴离子抗静电剂，通常对皮肤无作用，又不影响塑料的着色，但在塑料中除酸性烷基磷酸酯或盐和烷基硫酸外，通常很少使用。
•一般非离子型的抗静电性较离子型差些，但热稳定性好，不易引起塑料老化，尤适用于低温条件下；还可与阴或阳离子型抗静电剂并用。
•两性型的抗静电剂的最大特点是能与阴或阳离子型配合使用。它们均对聚合物有强的附着力，因而能发挥优良的抗静电性。
抗静电剂的使用方法
根据使用方式的不同，抗静电剂可以分为外涂型和内混型两种。
外涂型抗静电剂是指涂在高分子材料表面所用的一类抗静电剂。一般用前先用水或乙醇等将其调配成质量分数为 0.5 %～2.0%的溶液，然后通过涂布、喷涂或浸渍等方法使之附着在高分子材料表面 ,
再经过室温或热空气干燥而形成抗静电涂层。此种多为阳离子型抗静电剂 ,
也有一些为两性型和阴离子型抗静电剂。 内混型抗静电剂是指在制品的加工过程中添加到树脂内的一类抗静电剂。常将树脂和添加其质量的 0.3 %～3.0% 的抗静电剂先机械混合后再加工成型。此种以非离子型和高分子永久型抗静电剂为主 , 阴、阳离子型在某些品种中也可以添加使用。
各种抗静电剂分子除可赋予高分子材料表面一定的润滑性、降低摩擦系数、抑制和减少静电荷产生外 , 不同类型的抗静电剂不仅化学组成和使用方式不同 ,
而且作用机理也不同。
影响抗静电效果的因素
>>>>
一、分子结构和特征基团性质及添加量
抗静电剂的效果首先取决于它作为表面活性剂的基本特性――表面活性 。
表面活性与亲水基种类、憎水基种类 、 分子的形状和分子量大小等有关。
当抗静电剂分子在相界面作定向吸附时，会降低相界面的自由能及水和塑料之间的临界接触角。根据极性相似规则，表面活性剂分子的碳氢链部分倾向与高分子链段接触，极性基团部分倾向与空气中的水接触。高分子材料作为疏水材料，抗静电剂在其表面的主要作用就是形成规则的面向空气中的水的亲水吸附层。在空气湿度相同的情况下，亲水性好的抗静电剂会结合更多的水，使得聚合物表面吸附更多的水，离子电离的条件更充分，从而改善抗静电效果。
抗静电剂的分子量太高，不利于它向高聚物表面迁移；分子量太低，耐洗涤性和表面耐摩擦性不佳。通常抗静电剂的分子量比高聚物分子量小得多。加入低分子量物质可能会使高聚物材料的物理机械性能恶化。为了减少这种不良影响，抗静电剂的一般添加量为 0.3%~2.0% 。抗静电剂的添加量还视制品用途而异。
CMC （临界胶束浓度）值是表面活性剂表面活性的一种量度。CMC值越小，表面活性剂达到表面（ 界面 ）吸附的浓度越低，或形成胶束所需浓度越低，因此抗静电性的起效浓度也越低。不同结构的抗静电剂添加量不同，并且随制品形式的不同而不同。添加量有一个范围。过低，抗静电效果不明显，过高，会影响材料的物理机械性能。薄膜、片材等薄制品的添加量较少，厚制品的添加量则相对较多。
>>>>
二、其他添加剂的影响 高聚物材料加工时，往往要添加一些 稳定剂 、颜料 、增塑剂 、润滑剂
、分散剂或阻燃剂等助剂。这些添加剂与抗静电剂的相互作用也会对抗静电效果产生很大影响。
阴离子型稳定剂会与阳离子型抗静电剂形成复合物，从而降低各自的效果。润滑剂通常能很快迁移到高聚物表面上，抑制了抗静电剂的转移。
若润滑剂分子层覆盖在抗静电剂分子层上 ， 会使抗静电剂表面浓度降低，显著影响抗静电效果；有时由于润滑剂的影响，也会促进抗静电剂向表面转移。
增塑剂会增加大分子链间的距离，使分子运动更为容易，提高了高聚物的孔隙率，有利于抗静电剂向制品表面迁移发挥抗静电作用。有些增塑剂会降低高聚物的玻璃化温度，也可使抗静电剂的效果增大。
分散剂、稳定剂及颜料等无机添加剂，一般都有较强的吸附能力，使抗静电剂难以迁移到表面上，对抗静电剂的扩散迁移具有反作用，抗静电效果会变差。
大多数无机添加剂都是细小的微粒，具有较大的表面积，易吸附抗静电剂，使其不能有效地发挥抗静电作用。颜料微粒则容易富集在抗静电剂周围，影响其向外扩散。例如：相同抗静电剂浓度的 ABS 中加入二氧化钛后，抗静电作用降低。不同无机填料的吸附性不同，对抗静电效果发挥的影响也不一样。
此外，高聚物组分中的弹性体也会使抗静电剂的效能变差。例如在聚丙烯与橡胶的复合材料中，发现抗静电剂富集在橡胶组分周围，使其难于迁移到表面。
>>>>
加工过程的影响
聚合物制品的加工方式最终会影响制品中高分子链的规整程度、结晶度、结晶形态及有序化程度。
若高聚物在熔融状态下成型后，立即在低于其玻璃化温度的室温下进行冷却，抗静电剂就很难扩散到制品表面，从而没有足够的抗静电效果。
若制品在高于玻璃化温度的温度下冷却，由于大分子链段运动有助于抗静电剂扩散，这样不仅制品能呈现出足够抗静电效果，而且即使用摩擦或水洗除去表面上的抗静电剂，也能较迅速恢复其抗静电效果。
聚丁乙烯 抗静电剂成分
聚丁乙烯 抗静电剂成分
聚丁乙烯是一种热塑性树脂，具有优异的耐寒性、耐热性、耐化学药品性、耐油性和电气绝缘性等，常被用于制作薄膜、包装材料、电线电缆护套等。然而，聚丁乙烯的表面电阻较高，容易产生静电积累，给其在实际应用中带来了一些问题，例如吸附灰尘、静电放电等。为了解决这些问题，通常需要在聚丁乙烯中添加抗静电剂。
抗静电剂的主要作用是降低材料的表面电阻，减少静电的产生和积累。常见的抗静电剂成分包括：
1. 阳离子型抗静电剂：这类抗静电剂通常含有季铵盐或吡啶盐等阳离子基团，能够在聚丁乙烯表面形成一层导电层，从而降低表面电阻。它们具有良好的抗静电效果，但在高温或高湿度环境下稳定性较差。
2. 非离子型抗静电剂：这类抗静电剂主要由烷基酰胺、烷基醇酰胺等组成，它们可以在聚丁乙烯表面形成一层吸湿性的导电膜，从而降低表面电阻。非离子型抗静电剂具有较好的耐热性和稳定性，但抗静电效果相对较弱。
3. 两性离子型抗静电剂：这类抗静电剂同时含有阳离子和阴离子基团，具有较好的抗静电效果和稳定性。常见的两性离子型抗静电剂包括甜菜碱型、咪唑啉型等。
4. 高分子型抗静电剂：这类抗静电剂通常是由聚合物或共聚物组成，具有较好的耐久性和抗静电效果。高分子型抗静电剂可以通过与聚丁乙烯共混或涂布等方式添加到材料中。
需要注意的是，抗静电剂的选择应根据聚丁乙烯的具体应用场景和要求进行。在使用抗静电剂时，应严格按照产品说明进行添加，以确保其抗静电效果和稳定性。同时，还应注意抗静电剂与聚丁乙烯的相容性，以免影响材料的性能。
柴油抗静电剂规格
柴油抗静电剂规格
柴油抗静电剂是一种用于防止静电产生和渗透的添加剂，主要用于柴油发动机中。以下是关于柴油抗静电剂规格的详细介绍。
1. 技术指标
柴油抗静电剂应符合以下技术指标：
1.1 外观
柴油抗静电剂的外观应该为澄清透明液体或淡黄色液体。其中，颜色不均匀、混浊、杂质较多的产品是不允许的。
1.2 密度
柴油抗静电剂的密度应为 ≥0.85 g/cm³。
1.3 凝点
柴油抗静电剂的凝点应低于 -10℃。
1.4 闪点
柴油抗静电剂的闪点应不小于 60℃。
1.5 电导率
柴油抗静电剂的电导率应低于 20 pS/m。
1.6 抗静电性能
柴油抗静电剂应具有良好的抗静电性能，能够有效防止静电产生和渗透。
2. 适用范围
柴油抗静电剂适用于以下范围：
2.1 柴油发动机
柴油抗静电剂可以用于各种柴油发动机，包括道路运输、工程机械、农业机械等。
2.2 燃料品质
柴油抗静电剂适用于各种柴油燃料，包括国内和进口的各种规格标准的柴油。
3. 使用方法
柴油抗静电剂的使用方法如下：
3.1 加注
将柴油抗静电剂按照规定的比例加注到柴油中，混合均匀即可。
3.2 加注比例
柴油抗静电剂的加注比例一般为 1‰-3‰。
4. 包装规格
柴油抗静电剂的包装规格有以下几种：
4.1 桶装
柴油抗静电剂可以采用塑料桶、铁桶等不同材质的包装，一般包装量为 5L、18L、200L 等。
4.2 瓶装
柴油抗静电剂也可以采用瓶装包装，一般包装量为 500mL、1L 等。
5. 注意事项
在使用柴油抗静电剂时，需要注意以下几点：
5.1 存储条件
柴油抗静电剂需要存放在阴凉、干燥、通风的地方，避免阳光直射。
5.2 使用场合
柴油抗静电剂仅适用于柴油发动机使用的燃料，不应添加到汽油中。
5.3 使用效果
柴油抗静电剂的使用效果会受到环境温度、湿度、燃料质量等因素的影响。
6. 总结
柴油抗静电剂是一种用于防止静电产生和渗透的添加剂，可以有效提高柴油发动机的安全性和可靠性。使用过程中需要注意存储条件、使用场合和使用效果等因素，以确保产品的最佳使用效果。
抗静电剂P和抗静电剂SN的应用性能及用量
第 1 页 共 1 页 抗静电剂P和抗静电剂SN的应用性能及用量
溶解性：易溶于水及有机溶剂，具有一定的吸湿性 质量标准：棕黄色黏稠膏状物;pH=8～9；，w 6.5％～8.5％ 应用性能：本品用作塑料制品的抗静电剂。在纺织工业中作涤纶、丙纶等合成纤维纺丝用的油剂组分之一，可起润滑作用及增强纤维的抗静电性能。 用量：普通为总油剂量15％～10％ 生产办法：先将C8～C12加入搪瓷或搪玻璃搅拌反应釜，加热熔融后，再在搅拌下冷却至40℃以下，徐徐加入，控制温度在40℃以下。加完后，升温至(55±2)℃ ,搅拌下保温反应3～3.5h，然后再升温至70℃，投入举行中和，至PH=7～8，待搅拌匀称后，趁热出料包装，即得成品。 2.抗静电剂SN 通用名：抗静电剂SN 化学名：十八烷基二甲基羟乙基季铵硝酸盐 英文名：anstatic agent SN 分子式：C22H48N2O4 相对分子质量：404.62 外观：棕红色油状黏稠液体 溶解性：在室温下易溶于水，以及、丁醇、苯、等有机溶剂。50℃时可溶于、等。对稀酸和稀碱稳定 质量标准：棕红色油状黏稠液体或膏状物；pH=6～8；季铵盐，w60％±5％ 应用性能：本品用作塑料制品的抗静电剂，可作为、聚乙烯薄膜及塑料制品的静电消退剂。也用作锦纶、涤纶、氯纶等合成纤维在纺丝、织造时的静电消退剂，具有优良的抗静电效果。此外还可用作聚丙烯腈的染色均染剂。本品可与阳离子表面活性剂混用，但不宜与阴离子表面活化剂混用。 用量：普通为纤维总质量的0.2%～0.5％，普通推举用量为塑料质量的0.5％～2％ 生产办法：在不锈钢反应釜内，先投入溶剂，再加入搅拌溶解。徐徐加入，控制温度不得超过40℃,加完后，保持45～55℃下反应，向来搅拌到釜内不再产生烟雾为止。然后密闭反应釜，渐渐升温至80℃左右，抽真空除去空气，再通，置换尽空气后，开头通入，釜内压力控制在0.3MPa
以下，反应温度90～110℃。加完后，再继续搅拌反应1h。冷却至60℃，加入适量举行漂白，即得成品。【关键词】脂肪醇 五氧化二磷 二乙醇胺 丙酮 氯仿 上一篇： 下一篇：
化妆品中的抗静电剂的研究与应用

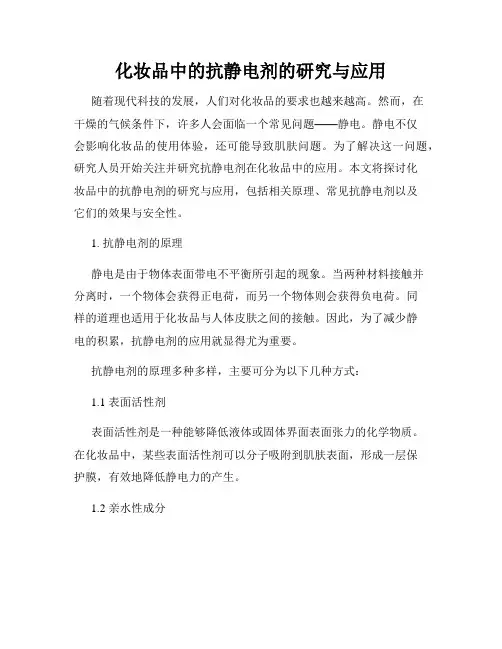

化妆品中的抗静电剂的研究与应用
随着现代科技的发展，人们对化妆品的要求也越来越高。然而，在干燥的气候条件下，许多人会面临一个常见问题——静电。静电不仅会影响化妆品的使用体验，还可能导致肌肤问题。为了解决这一问题，研究人员开始关注并研究抗静电剂在化妆品中的应用。本文将探讨化妆品中的抗静电剂的研究与应用，包括相关原理、常见抗静电剂以及它们的效果与安全性。
1. 抗静电剂的原理
静电是由于物体表面带电不平衡所引起的现象。当两种材料接触并分离时，一个物体会获得正电荷，而另一个物体则会获得负电荷。同样的道理也适用于化妆品与人体皮肤之间的接触。因此，为了减少静电的积累，抗静电剂的应用就显得尤为重要。
抗静电剂的原理多种多样，主要可分为以下几种方式：
1.1 表面活性剂
表面活性剂是一种能够降低液体或固体界面表面张力的化学物质。在化妆品中，某些表面活性剂可以分子吸附到肌肤表面，形成一层保护膜，有效地降低静电力的产生。
1.2 亲水性成分 亲水性成分是指具有亲水性的化妆品成分，如水、甘油等。这些成分能够增加肌肤的湿度，减少空气中的干燥程度，从而降低静电的产生。
1.3 导电性成分
在某些情况下，添加导电性成分也可以有效减少静电的产生。这些导电性成分能够提供一条静电释放的路径，使得电荷能够自由流动，并减少静电的积累。
2. 常见抗静电剂的应用
现在，许多化妆品品牌已经开始使用抗静电剂来改善产品性能，提升用户体验。下面是几种常见的抗静电剂及其应用情况：
2.1 聚合物
聚合物是一种常见的抗静电剂，它具有良好的导电性能。在化妆品中，聚合物可以形成一层保护膜，抑制静电的产生，并且不会对肌肤造成刺激。
2.2 金属离子
金属离子具有很好的导电性能，能够有效地减少静电。许多化妆品品牌在产品中添加微量金属离子，以降低静电力。
2.3 抗氧化剂
抗氧化剂具有减少化妆品氧化的作用，也可以在一定程度上减少静电的产生。抗氧化剂能够稳定化妆品的成分，防止其分解产生静电。 3. 抗静电剂的效果与安全性
聚醚酯酰胺永久型抗静电剂的制备与表征
文章标题：聚醚酯酰胺永久型抗静电剂的制备与表征
一、引言
在现代社会中，静电现象随处可见，静电对人们的生活和生产都造成了很多不便。聚醚酯酰胺永久型抗静电剂是一种新型的抗静电材料，具有良好的抗静电性能和稳定性，在纺织、塑料、油墨等领域有着广泛的应用前景。本文将对聚醚酯酰胺永久型抗静电剂的制备方法和表征技术进行深入探讨。
二、聚醚酯酰胺永久型抗静电剂的制备
1. 聚合反应
聚醚酯酰胺永久型抗静电剂的制备首先需要进行聚合反应，选择合适的单体进行聚合，控制条件和配方，通过聚合反应形成均一的聚合物体系。
2. 离子交换
在聚合物体系中进行离子交换反应，引入抗静电剂的功能单体，将其引入到聚合物链中，赋予聚合物良好的抗静电性能。
3. 共混改性
对已经合成的聚醚酯酰胺永久型抗静电剂进行共混改性，通过加入不同的改性剂，提高聚合物的抗静电效果和稳定性。
三、聚醚酯酰胺永久型抗静电剂的表征
1. 表面电阻测试
通过表面电阻测试仪对聚醚酯酰胺永久型抗静电剂进行表面电阻测试，评估其抗静电性能。
2. 热性能测试
通过热重分析仪和差示扫描热量仪对聚醚酯酰胺永久型抗静电剂进行热性能测试，了解其在高温环境下的稳定性。
3. 红外光谱分析
利用红外光谱仪对聚醚酯酰胺永久型抗静电剂进行红外光谱分析，确认其结构和功能基团的引入情况。
四、总结与展望
通过制备方法和表征技术的研究，我们对聚醚酯酰胺永久型抗静电剂有了更深入的了解。未来，我们可以进一步优化制备方法，提高抗静电剂的性能，拓展其在更多领域的应用。
个人观点：
聚醚酯酰胺永久型抗静电剂的研究和应用具有重要的意义，它可以有效解决静电对人们生活和生产带来的问题。通过持续的研究和探索，相信聚醚酯酰胺永久型抗静电剂将在未来得到更广泛的应用。
以上是对聚醚酯酰胺永久型抗静电剂的制备与表征的深入探讨，希望能够对您有所帮助。聚醚酯酰胺永久型抗静电剂是一种具有良好抗静电性能和稳定性的新型材料，其在纺织、塑料、油墨等领域具有广泛的应用前景。本文将继续对聚醚酯酰胺永久型抗静电剂的制备方法和表征技术进行探讨，并对其未来的发展进行展望。
抗静电剂产品知识简况
抗静电剂知识简介
一． 静电:
静电（Electrostatic）就是物体表面过剩或不足的静止电荷。静电是一种电能，它留存于物体表面：静电是正电荷和负电荷在局部范围内失去平衡的结果：静电是通过电子或离子的转移而形成的。
静电现象已为人们所熟悉，当天气干燥时用塑料梳子梳头时会产生放电声；用毛皮磨擦后的钢笔杆可吸引小纸屑（当电荷密度达到106C/m2）；脱下合成纤维衣服时产生的劈啪声；夜间还可以看到火花（空气的击穿场强为30KV/cm）；日光灯、电视机屏幕、录音机磁头等易附着灰尘现象，这都是日常生活中经常体验到静电现象。
静电现象是电荷的产生和消失过程中产生的电现象的总称.静电具有以下特点:
1.从防静电危害的角度考虑,当材料的体积电阻率超过1010Ω．m时，材料耗散静电的能力明显减弱。从消除静电角度考虑，材料的体积电阻率不应高于1010Ω．m；
2、 在一般工业生产中，静电具有高电位、低电量、小电流和作用时间短的特点，设备数万伏以至数十万伏；在正常操作条件下也常达数百伏至数千伏；这要比市用低电压220V，380V高得多，但积累的静电量却很低，通常为毫微库仑（nC,10-9C）级；静电电流多为微安（μA，10-6A）级，作用时间多为微秒（μS，10-6S）级。
3、 静电较之流电，受环境条件特别是湿度的影响比较大，静电测量时复现性差，瞬态现象多。 静电同世上任何事物一样具有双重性：即既能为人类造福，如静电复印、静电喷漆、静电除尘等应用技术；也会带来许多危害，如石化、电子及电工等领域。就电子元器件的生产及电子设备的装联、调试作业而言，因接触、磨擦起电、人体电荷与接地问题就能造成很大损失。磨擦起电和人体静电乃是电子、微电子工业中之两大危害源。随着电子工业的迅速发展，静电危害正在日益表露出来并逐渐受到人们的重视。
二． 抗静电剂组成和分类:
塑料具有很高的体积电阻和表面电阻率。这种高电阻性能，使其在应用过程中会携带大量来自其他介质的静电荷，从而干扰加工过程的进行，或因放电影响产品的美观和卫生，或损坏产品的性能甚至造成严重的事故。或人体上的静电位最高可达
抗静电剂综述(最新整理)
1 抗静电剂综述 摘要：在日常生活和生产中,许多材料在使用过程中容易产生静电积累,造成吸尘、电击,甚至产生火花后导致爆炸等恶性事故，由此人们迫切需要防止静电带来的危害。本文主要介绍了抗静电剂的种类、应用和发展，阐述各种抗静电剂（如：尼龙用抗静电剂，聚氨酯塑料用抗静电剂等等）的机理和制备方法，通过文献学习各类抗静电剂的优缺点和其改性方向，最后展望抗静电剂的发展方向。关键词：抗静电剂 种类 发展一：抗静电剂按分子中的亲水基能否电离,以及离子化特征可分为阴离子型、阳离子型、两性型和非离子型。1.1阳离子型抗静电剂在目前的科研领域中,具备更多功能的季铵盐表面活性剂也已制备得到。如棕榈酸酯季铵盐,为一种新型的阳离子抗静电剂。首先进行棕榈酸双羟乙基胺基乙酯的合成:在装有搅拌器、温度计和回流冷凝管的三口烧瓶中,加入已称好的棕榈酸、三乙醇胺、苯及对甲苯磺酸,加热至150℃,回流反应十几个小时。减压蒸馏收集产品。季胺盐的合成:在装有搅拌器、温度计和回流冷凝管的三口烧瓶中,加入一定量的棕榈酸双羟乙基胺基乙酯及称好的氯乙醇和石油醚,回流反应几个小时,粗产物用丙酮和乙醇的混合物溶剂重结晶。经棕榈酸酯季铵盐抗静电处理过的纤维,随抗静电溶液浓度的增加,试样的抗静电性能增强;到吸附接近饱和时,浓度的增加对抗静电性能影响不大。此产品作为腈纶、涤纶、锦纶的抗静电剂,生产简单、无毒、易产业化,且具抗静电、匀染、柔软功能以及杀菌的新功能。国内发展状况：国内的抗静电剂起步得较晚,由于塑料工业的发展,促进了各类抗静电剂的研发。目前我国国内常用抗静电剂品种主要还是表面活性剂类产品,目前永久性抗静电剂则是研究的热门方向。国外发展状况：从20世纪80年代以来,伴随着塑料制品的发展,各类抗静电剂也得到了长足的发展。目前抗静电剂主要由美国、西欧和日本生产,而美国是世界上生产抗静电剂最多的国家。目前国外的抗静电剂趋向于持久、耐热、低毒、适用性广和产品系列化发展。1.2阴离子型抗静电剂
抗静电的CAS代码
抗静电的CAS代码
抗静电剂1800代码CAS，NO：10213-78-2。
抗静电剂又称静电防止剂，是阳离子表面活性剂，学名十八烷基二甲基羟乙基季铵硝酸盐。淡黄色或琥珀色油状粘稠物，pH值为5～7，季铵盐含量60%～65%。易溶于丙酮，苯、正丁醇、氯仿、二甲基甲酰胺、二氧六环，乙二醇、醋酸及水。在50℃时可溶于四氯化碳、二氯乙烷、苯乙烯等。对5%的酸、Chemicalbook碱稳定。不耐高温，当温度升至180℃以上就会分解，可和阳离子表面活性剂、非离子表面活性剂混用，但不宜与阴离子表面活性剂混用。本品具有优良的静电消除作用。用于聚酯、聚氯乙烯、聚乙烯醇等合成纤维的纺丝油剂和聚酯、聚氯乙烯、聚乙烯薄膜及塑料制品的静电消除剂。由十八烷基二甲基叔胺溶解于异丙醇中，加入硝酸后密闭反应，再通入环氧乙烷反应而得。
抗静电剂SN为带有酰胺结构的阳离子表面活性剂，可用作塑料的抗静电剂，增加制品表面的导电性，有效地消除静电积累。适用于硬质聚氯乙烯、抗冲击聚苯乙烯、丙烯酸树脂、ABS树脂、聚乙烯、聚丙烯和聚酯等多种塑料，一般用量为0.5～2%。使用方法通常是将本品溶于适当溶剂后直接掺混到配合料中，或者先与少量塑料粉混合干燥后再掺混到全部塑料粉中。也可将含本品10～1Chemicalbook5%的溶液均匀地喷洒到粉状或粒状料中，然后于60℃左右干燥以除去溶剂。此外，用含本品1～10%的溶液喷涂、浸涂或刷涂到制品表面，也可提供良好的抗静电效果，但耐久性差。本品可与阳离子表面活性剂和非离子表面活性剂并用，不宜与阴离子表面活性剂并用。本品用于丙烯酸树脂时用量一般控制在0.25～0.50%，用量增加虽然可以提高抗静电效能，但会降低制品的透明性。
永久抗静电剂的分类
永久抗静电剂的分类
的乙烯基聚合物亲水性好,可以作为导电性结构单元构成共聚型PAA。从已商品化和专利申请情况看,目前PAA大多以聚环氧乙烷(PEO)为导电结构单元,这可能与同普通聚合物相容性较好有关。
B.F.Goodrich公司开发的永久性抗静电母料STAT-RITEC-2100是由HIPS/PAA共混物经注射加工制成的,PAA含量约10-20%(重量)。当母料添加量为20-30%时,材料的体积电阻可降至1012Ω·cm。即使在极苛刻的条件下,母料用量为25%的材料就有充分的耐久性。最近,该公司又推出了新一代母料STAT-RITEC-2300,热稳定性好,价格低廉,是一种通用的抗静电母料。[2]
3.永久抗静电剂的特色传统型抗静电剂是由小分子的表明活性剂组成，它含有亲水基团和亲油基团。由于它与树脂本身不完全相容，因此抗静电剂会从树脂内部迁移到树脂表面。传统型抗静电剂需要在一定的湿度条件下方可起作用，其亲水基团能促进塑料表面被水湿润，从而疏导静电荷，降低塑料的表面电阻率。只有当传统抗静电剂分子迁移到表面后才能起作用，塑料内部的抗静电剂分子不断地迁移至表面，直至完全消耗，因而其作用效果仅在一定时间范围内有效。高分子永久型抗静电剂只能通过混炼的方法加入到基料中。它不是靠迁移至塑料表面，而是靠在塑料内部形成一个具有导电能力的渗滤网络，以此为通路解掉表面及本体内的静电荷，降低电阻率。与传统抗静电剂相比，其抗静电效果持久，无诱导期，不受擦拭和洗涤等条件影响；因为它的导电性能不是靠水层来达到的，因而对空气的相对湿度依赖性小；制品的机械性能和耐热性能不受其影响，但添加量较大(一般为5％-20％)，价格偏高。[3]
3.1聚醚型
通过含金属盐的脂肪酸聚乙二醇酯(PM)与BHET的共缩聚反应，制备了大分子主链上含有金属盐的聚醚酯抗静电剂(PEEM)。PEEM与常规PET切片共混纺丝制备的涤纶纤维具有优良的抗静电性能，且其抗静电性、耐洗涤性均优于添加不含金属盐的聚醚酯抗静电剂(PEE)的涤纶纤维，经沸水处理后仍能达到理想的抗静电效果。此种抗静电纤维在极端干燥(RH≤30％)条件下仍能具备优良的抗静电性能。
抗静电剂用途
抗静电剂用途
导言
静电是指物体表面带电的现象，由于静电的存在，人们在日常生活和工业生产中经常遇到一些问题。为了解决这些问题，人们研发了各种抗静电剂，并广泛应用于各个领域。本文将对抗静电剂的用途进行全面深入的探讨。
静电的危害
静电对人们的生活和工作产生了诸多危害。以下是一些常见的静电产生的问题：
1. 火灾隐患
在工业生产中，静电可能导致火灾的发生。例如，在油泵、搅拌容器和管道中，由于静电的积累可能引起火花，导致可燃物着火。
2. 产品损坏
静电对许多产品的制造和运输带来了损害。对于电子产品和精密仪器来说，静电可能导致电路损坏或者干扰信号传输。此外，静电还会吸引和附着灰尘，影响产品的外观和质量。
3. 不适感
人们在干燥的环境中容易感受到静电的不适，例如静电会引起皮肤刺痛和头发乱翘等问题。
抗静电剂的应用领域
为了解决静电带来的问题，人们研发了各种抗静电剂，并广泛应用于以下领域： 1. 工业领域
在工业生产中，抗静电剂被广泛用于防止火灾和产品损坏。例如，抗静电剂可以涂覆在电缆和管道表面，防止静电积累导致的火花。此外，抗静电剂还可以添加在塑料制品和纺织品中，降低静电带来的危害。
2. 电子行业
在电子行业中，静电对电路的损坏是一个严重的问题。抗静电剂可以应用于电子产品和电路板的制造过程中，防止静电带来的损害。此外，也可以将抗静电剂涂覆在电子产品的外壳上，减少外界静电对产品的干扰。
3. 医疗领域
在医疗领域，静电可能对手术室和实验室的工作环境产生负面影响。抗静电剂可以应用于医用器械的制造和操作过程中，减少静电带来的影响。此外，抗静电剂还可以用于防止静电产生干扰医疗仪器的工作。
4. 家居生活
在家居生活中，我们经常会遇到因为静电带来的不适感。抗静电剂可以应用于纺织品和地板的处理，减少静电的产生。此外，抗静电剂还可以应用于家用电器的外壳上，提高产品的质量和安全性。
抗静电剂的分类和原理
抗静电剂可以根据其分类和原理进行区分。
