隧道地质雷达检测
地质雷达无损探测技术在隧道检测中的运用
地质雷达无损探测技术在隧道检测中的运用
摘要：隧道施工质量检测是工程投入使用前的重要环节，可及时了解隧道内部施工质量，方便后续处理。地质雷达无损探测技术的应用，在不会对隧道施工质量造成影响的情况下，快速获得探测结果，采集数据的准确性可得到保障，并能够将隧道内部实际情况直观展现出来，与以往的使用的探测技术相比，技术优势较为明显，是当前隧道工程质量建设中一种较为有效的技术方法，能满足多部位的探测需求。
关键词：隧道检测；地质雷达；无损探测技术
地质雷达无损探测技术主要通过雷达信号强弱来判断隧道内部质量，根据信号数据，可快速了解隧道结构的实际状态，具有无损检测、效率高和获得数据直观性强的特点，在隧道工程建设和改造检测中得到了广泛运用。该技术的合理运用能够为隧道工程质量完善，以及后续投入使用期间的安全稳定提供技术保障，整体的服务能力比较强，可以为隧道工程的维修养护提供可靠数据。
1.地质雷达无损探测技术的工作原理与检测方法
1.1地质雷达检测的基本原理
地质雷达无损检测技术，主要通过雷达主机发射专门频段的电磁波，电磁波传播期间，在不同介质中传播速度存在差异，在电性差异条件下也会出现不同的信号状态，根据反射信号和信号接收时间对隧道工程内部质量进行分析和判断。地质雷达检测设备主要分为主机和天线两部分，前者进行信号控制，后者收发电磁波，在遇到结构开裂、空洞、围岩和达到隧道探测边界后，会出现信号反射情况，地质雷达天线会及时接收反射信号，并传递到雷达主机，整个过程可通过数字化形式进行展示。根据反射信号数据可以了解发生隧道内部发生反射的具体位置和具体性质，在不会破坏隧道工程结构的基础上，实现高分辨无损检测。 1.2地质雷达检测方法及物理条件
使用这种技术方法进行隧道工程探测时，信号传递时间的长短对反射信号时间有着正比例影响，在隧道内部结构没有出现质量缺陷问题时，反射信号也会越强，根据信号反射时间和信号强弱，也能够对隧道内部结构质量和整体状态进行了解和判断，确定衬砌工程中是否存在质量安全隐患，对于存在较大缺陷的部位，也能可以快速定位，检测结果的准确性比较高。相关实验证明，使用这种探测技术进行质量检测时，电磁波的传播速度与介质性质有着一定关系，含水量比较大的结构，介质常数也会增加，所以实际应用过程中的灵敏度比较强，可改善传统探测技术中，信号收集不明显的问题，对于不同物质可进行准确分辨。
地质雷达在铁路隧道检测中的应用
地质雷达在铁路隧道检测中的应用
摘要：介绍了地质雷达的工作原理，及数据处理和解释，并结合实际工程实例，对隧道衬砌有质量缺陷的雷达特征进行了分析。
关键词：地质雷达；无损检测；电磁波速
中图分类号： 文献标识号：a 文章编号：2306-1499（2013）02-
随着国家铁路交通的不断发展，隧道的数量也在逐年增加，同时在运营过程中暴露出来的隧道病害也在连连告急。这就需要一种高效的能够对隧道衬砌质量进行全面快速的检测方法来适应这种发展，使隧道病害能够提前得到治理。地质雷达检测方法可以对隧道衬砌混凝土厚度、密实性、脱空等进行快速检测，它不仅克服了传统上以点盖面的只靠目测和打孔抽查来对隧道质量进行不全面检测，而且是一种采用高科技手段，以其高分辨率和高准确率、能快速、高效的进行无损检测的方法，在隧道检测中得到广泛的应用。
1.地质雷达原理
地质雷达是利用高频电磁波以宽频带短脉冲的形式， 由地表通过发射天线向地层发射电磁波， 当电磁波在介质中传播时， 遇到具有电性、物性差异的介质（如空洞、分界面等） 时便会形成反射界面而发生反射， 电磁波反射回地面由接收天线接收， 根据电磁波的传播时间、波形特征可以确定地层中介质（目标体） 的空间位置、几何形态等。
电磁波的传播取决于物体的电性，物体的电性主要有电导率μ和介电常数ε，前者主要影响电磁波的穿透（探测）深度，在电导率适中的情况下，后者决定电磁波在该物体中的传播速度，因此，所谓电性介面也就是电磁波传播的速度介面。不同的地质体（物体）具有不同的电性，因此，在不同电性的地质体的分界面上，都会产生回波。
图1中t为发射天线，r为接收天线，电磁波在地下介质中遇到目标体和分界面时发生反射，信号返回地面由天线r接收并记录，通过主机的回放处理，就可以得到雷达记录的回波曲线（如图2所示）。
当地下介质中的波速v（m/ns）为已知时 可根据精确测得的走时t（单位为ns ），可求出反射物的深度（m）。
隧道工程质量检测
隧道工程质量检测
介绍
隧道工程质量检测是保证隧道工程施工质量和安全性的重要环节。本文档将介绍隧道工程质量检测的目的、方法和步骤。
目的
隧道工程质量检测的目的是确保隧道工程的质量符合相关标准和要求，从而保证隧道的安全运营。质量检测可以及早发现和解决施工中的问题，并控制施工质量的整体水平。
方法
隧道工程质量检测需要采用多种方法和技术手段来评估各个方面的质量指标。以下是常用的质量检测方法：
1. 地质勘探：通过地质勘探手段了解隧道周围的地质情况，判断地质条件对施工的影响。
2. 地质雷达：利用地质雷达技术对地下岩层和隧道结构进行非损伤检测，提供隧道安全性的数据支持。
3. 检测设备：使用各种专业的仪器和设备，如激光扫描仪、测量仪器等，对隧道的尺寸、形状、平整度等进行全面检测。
4. 材料检测：对隧道所使用的材料进行抽样检测和实验室测试，确保材料的质量和性能符合要求。
5. 结构监测：通过安装传感器和监测系统对隧道结构进行实时监测，发现和预防结构变形和损坏。
步骤
隧道工程质量检测的步骤如下：
1. 规划阶段：在隧道施工规划阶段确定质量检测的目标、方法和指标。
2. 施工过程监测：在施工过程中进行实时监测和检测，及时发现和解决施工中的问题。
3. 竣工验收检测：在隧道施工完成后进行验收检测，确认隧道的质量是否符合规定标准。
4. 运营阶段监测：隧道建成后继续进行定期监测，确保隧道在运营中的安全性和稳定性。
结论
隧道工程质量检测是确保隧道工程质量和安全性的重要手段。通过科学的方法和适当的步骤，可以有效提高隧道工程的质量水平，保障隧道运营的安全和可靠性。
地质雷达检测报告
地质雷达检测报告
本次地质雷达检测是针对**铁路***隧道出口段混凝土衬砌进行的。检测的主要目的是为了确定隧道衬砌拱顶是否存在脱空现象，以便进行压浆处理。同时，还需要检测混凝土衬砌的厚度是否满足设计要求，并确定衬砌混凝土是否存在较大的缺陷及其位置。此外，还需要附带检测衬砌背后隧道围岩是否存在地质缺陷。
本次检测的里程为DK371+318.0~DK371+783.0（洞口），共计465米。检测分为左右拱脚、拱顶、左右边墙五道纵剖面。由于场地条件限制，DK371+517.3~+783.0（洞口）的左右拱脚及拱顶未进行检测。
地质雷达是通过发射高频脉冲电磁波，利用电磁波在有耗介质中的传播特性来探测目标物体的一种技术。根据记录的电磁波传播时间ΔT，可以算出异常介质的埋藏深度H。电磁波在特定介质中的传播速度是不变的，因此可以根据介质的相对介电常数ε和电磁波在大气中的传播速度C来计算传播速度V。反射信号的强度主要取决于上、下层介质的电性差异，电性差越大，反射信号越强。雷达波的穿透深度主要取决于地下介质的电性和波的频率。
在本次检测中，需要确定检测目的层和探测深度。
针对隧道衬砌的检测，需要检测衬砌的厚度、脱空情况和混凝土缺陷，同时还要检测混凝土背后围岩的情况，因此检测控制深度在1.5米左右。
在本次检测中，我们使用了意大利产RIS-2K型地质雷达，天线采用了600×1600MHz天线阵，以满足检测要求。
针对拱脚和拱顶的检测结果，我们发现拱脚二衬混凝土厚度在40cm~50cm之间，厚度较为均匀，极个别地方岩石突出部位厚度最薄大于35cm。极个别超挖部位二衬混凝土厚度大于50cm。而拱顶二衬混凝土厚度在40cm~45cm之间，厚度较为均匀，极个别地方岩石突出部位厚度最薄大于38cm。个别超挖部位二衬混凝土厚度大于50cm。
在拱顶的检测中，我们还发现二衬混凝土与喷射混凝土间存在脱空情况。具体来说，在序号为1至20的不同里程范围内，存在不同程度的脱空情况，包括二衬混凝土与喷射混凝土间轻微脱空、混凝土不密实、上部混凝土不密实可能存在脱空、有间断不连续脱空、上部混凝土不密实、有一小段轻微脱空、脱空以及混凝土不密实存在蜂窝空隙等情况。
地质雷达法检测高速铁路隧道的分析
工程技术 ！ Ｑ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ ｌｎｎｏｖｅｔｉｏｎ Ｈｅｒ 地质雷达法检测高速铁路隧道的分析 宋晓禹 （哈尔滨市科佳通用机电有限公司黑龙江哈尔滨１ ５００００） 摘 要：随着科学技术的提高，隧道检测方法也在不断进步。地质雷达检测法自２０世纪９０年代引入我国后，由于其准确性，方便性，快速性和 操作简单性等因素使其得到了广泛的应用。根据多年的实践中表明：地质雷达法检测高速铁路隧道，能对衬砌厚度进行准确的探测，对钢筋结构 的布置情况进行准确的分析，对衬砌出现的后背空洞问题进行准确判断，提高工作效率和消除了质量隐患。 关键词：地质雷达法 反射信号 隧道检测 衬砌 频率 中图分类号：Ｕ４５ 文献标识码：Ａ 文章编号：１６７４—０９８Ｘ（２０１３）０４（ｂ）一０１１５－０１ 近年来随着高速铁路的快速发展，铁 路的隧道工程也越来越多，隧道工程的质 量当然也是不容忽视的。由于铁路隧道的 特性是施工周期较长、使用时间较长、运行 量较大，所以在建设过程中铁路隧道的质 量一定要有较高的标准。地质雷达检测法 在隧道过程中相对传统的检测法具有一定 的优势，大大提高工作效率和质量保证。我 们来通过其原理、技术要求等来分析在实 际运用中的情况。 １高速铁路隧道检测的情况 铁路隧道在建设的过程经常遇到复杂 多变的地质问题，很多强风化的破碎岩石使 隧道施工难度加大。为了保证隧道施工的 质量，需对现场进行质量检测，对在检测过 程中出现的问题，按照规定要就及时的反馈 整改保证工程质量。 ．地质雷达法运用在隧道检测中相对于 传统的钻探取芯和开挖取样等，操作过程 相对简单、扫描的速度相对较快、图像更加 清晰直观，所以其广泛运用在隧道的工程 检测中。 ２隧道检测的内容 高速铁路的隧道工程中的二次衬砌要 达到一级的防水级别，也就是说在结构内 二次衬砌是不能有水渗透的。在实际工作 中，影响着高速铁路隧道工程的质量因素 有，衬砌的厚度不足以及隧道背后有空洞情 况等。而地质雷达检测法则能准确的检测 出这些缺陷的同时，也能检测出钢筋的数 量、间距和钢架结构以及保护层的厚度等问 题。在现在隧道质量无损的检测中发挥着 重要作用。 地质雷达法检测，能够及时的检测出 早剃工程中出现的支护问题，如支撑的厚 度、支护空洞和钢拱架的数量等。同时对于 经常出现的超挖回填处理方面也能通过地 质雷达法进行检测。在二次衬砌检测中，新 的检验标准要求其保护厚度不能低于３厘 米，但在实际的工作中，由于种种因素影响， 使早期的支护与二次衬砌间容易出现脱空 情况。特别是在拱顶等特殊部位必须进行 重点检测。 ３地质雷达的检测原理 地质雷达检测是一种利用地球物理原 理的检测方法，简单点说就是使用超高频 率的电磁波对介质电性分布的检测。其工作 过程是，首先利用雷达将高频率的电磁脉冲 发射到地下介质处，通过发射天线把电磁 波信号从介质的表面传送到其内部。介质内 部不同的电性介质分界面会通过散射、反射 经过目标体或者媒质界面返回到地面，介质 电性质和几何形态的变化决定其波形和路 径。地质雷达在其返回地面后将这些信号 接收然后记录起来，通过深度计算公式来 计算出反射界面深度，也就是我们所说的衬 砌厚度。 分界面两边的介电参数决定了反射信 号的强和弱，也为我们的地质雷达法检测 提供了条件。如果雷达接收到的信号显示幅 度和剖面相位出现变化，则说明被检测处 出现一定的空隙或者是交界的地方没有贴 合好，从而来判断出衬砌的厚度和现场施工 中所出现的缺陷问题。如果雷达接收到的信 号非常的强，强异常显示在剖面上，则说明 反射介质为钢筋，从而来判断出钢筋在隧道 中的分布情况。如果要知道被测目标内部的 分布和结构形态，也可以通过处理所接收 到的反射信号的振幅、频率和相位等来分 析。 ４检测的主要技术要求 地质雷达发检测的主要技术控制有选 择天线频率、控制里程标识和标定雷达波 速。在检测中使用的是屏蔽天线，根据所需 检测的厚度和相关技术要求来选择所需要 的天线频率。一般情况下，频率越高的天线 所发出的雷达波探测的深度浅、能量损耗 的快，但主频和分辨率都较高，频率低的天 线则相反。控制里程标识则是用来保证图 像中各个检测点位置跟实际的位置相对应。 雷达波速因现在的用料不同而有一定范围 的变化，雷达波速在检测过程中起到重要 参数的作用 ． 在雷达检测过程中，为了尽可能多的接 受其反射波的特性，使用高频宽频带来接 收记录数据，所以同时接收记录不同的干 扰波是不可避免的。加上复杂的地下介质 使接收信号跟原始的反射波出现一定的差 异。所以为了得到清晰的图像，对接收到的 信息进行适当的处理是非常有必要的。通常 处理信号的步骤有预处理数据、增益控制 盒处理滤波。 ５误差分析 在地质雷达法检测高速铁路隧道中是 存在一定误差的，所以分析误差的来源避 免误差、减少误差是非常有必要的。地质雷 达法检测能否达到相关规定的精准度是关 键的问题。根据现场施工的情况来看，误差 的来源除了机器设备本身的误差、设置参数 的误差、被检测介质的复杂情况以及衬砌的 表面与天线之间的接触效果等因素外，还有 之前我们所提到的里程定位和空洞定位所 产生的误差、钢筋的数次反射影响以及计 算的误差等方面。 通过了解误差的来源，对产生误差因素 进行分析，尽量减少、避免误差也是这些年 来技术人员一直需要克服的问题。只有准确 的掌握隧道的内部情况减少误差，施工的 安全、质量、效率才会得到提升。 ６结语 要想让地质雷达发检测在高速铁路隧 道施工中有更好的发展和运用，使地质雷达 更好的为隧道施工服务，满足高速铁路隧 道检测需求，处理好其在检测过程中的技 术问题是非常有必要的。将其和传统的砖 芯法、开挖取样法想结合，可在隧道检测中 发挥更大的作用。同时人才的培养对地质 雷达法检测本身的创新发展是有必要的。 参考文献 ［１］王兴照．地质雷达在铁路隧道工程检测 中的应用分析［Ｊ】．土工基础，２００８（３）．

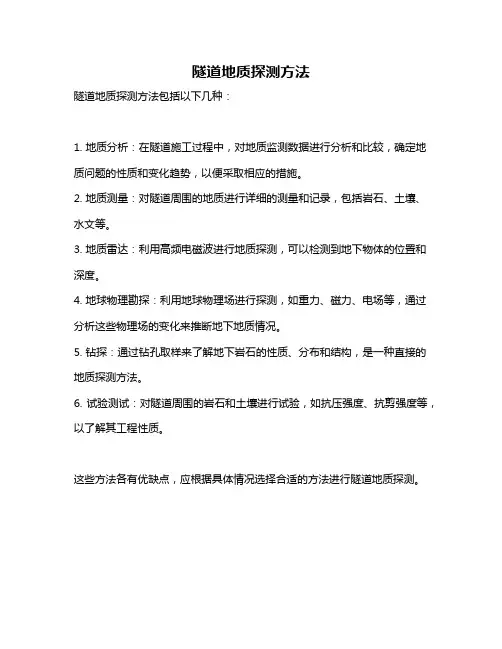

隧道地质探测方法
隧道地质探测方法
隧道地质探测方法包括以下几种：
1. 地质分析：在隧道施工过程中，对地质监测数据进行分析和比较，确定地质问题的性质和变化趋势，以便采取相应的措施。
2. 地质测量：对隧道周围的地质进行详细的测量和记录，包括岩石、土壤、水文等。
3. 地质雷达：利用高频电磁波进行地质探测，可以检测到地下物体的位置和深度。
4. 地球物理勘探：利用地球物理场进行探测，如重力、磁力、电场等，通过分析这些物理场的变化来推断地下地质情况。
5. 钻探：通过钻孔取样来了解地下岩石的性质、分布和结构，是一种直接的地质探测方法。
6. 试验测试：对隧道周围的岩石和土壤进行试验，如抗压强度、抗剪强度等，以了解其工程性质。
这些方法各有优缺点，应根据具体情况选择合适的方法进行隧道地质探测。
雷达检测技术在施工中的应用
雷达检测技术在施工中的应用
摘要：本文主要介绍了雷达检测技术在施工中的应用。该技术非破坏性、高效、准确，可以为工程施工质量和安全评估提供重要参考数据。同时，该技术存在仪器复杂、数据处理困难等难点，需要加强仪器操作和提高数据处理能力等解决。作者认为，该技术在工程施工和监测中有广阔的应用前景和重要的社会价值，值得进一步推广与发展。
关键词：雷达检测；施工中应用
引言：
雷达检测技术作为一种前沿技术，可以对隧道初支、二衬质量、路基浆砌边沟厚度进行探测，具有探测范围广，维护费用低，调试速度快等优点。文章简要地阐述了近年来在公路、高速铁路隧道、路基浆砌边沟、地铁等工程中使用的雷达技术。
一、雷达检测技术
雷达是一种利用电磁波探测混凝土或岩土结构的仪器。它通过发射脉冲电磁信号，在介质中产生反射信号，从而实现对混凝土岩土结构的探测。雷达的工作原理类似于医学领域中的超声波探测技术，但采用的是电磁波而非声波。
雷达的工作原理是：先将雷达发射出的高频电磁脉冲信号通过传输线送入天线，然后天线会把电磁波能量辐射到介质中，有些能量会被介质吸收或衰减，其余的则会产生反射，这些反射信号被接收天线接收回来，并由仪器记录下来。对这些反射信号进行功率谱分析，可以得到代表介质物理特性的数据，如反射强度、时间延迟、多普勒频移等信息。通过分析这些数据，就可以推断出混凝土或岩土结构的物理参数，如混凝土厚度、岩土层厚度、混凝土或岩土结构等。
雷达主要应用在对混凝土或岩土结构进行高精度、非破坏性的勘探和监测中。它可以应用于隧道初支、二衬质量、路基浆砌边沟厚度，提供重要的参考数据。同时，雷达具有快速、准确、高效、经济的优点，能够大大提高勘探效率和准确性，并节约时间和成本。
二、雷达检测技术的应用
（一）案例分析
一项关于雷达在高速公路隧道检测中的应用研究，对位于湖南安化县官新高速某隧道进行了实际案例分析。该隧道位于高速公路的一段陡峭山区，地质条件复杂，施工困难。
地质雷达探测对巷道围岩松动圈的应用探讨
地质雷达探测对巷道围岩松动圈的应用探讨
地质雷达探测技术是一种无损检测地下构造和特征的技术，该技术可以帮助我们确定隧道围岩中的松动圈情况，进而为隧道设计、建设提供有力的技术支持。本文将探讨地质雷达探测技术在隧道围岩松动圈方面的应用效果，并分析其优点和不足之处，为隧道工程建设提供一些借鉴和参考。
一、地质雷达探测技术简介
地质雷达探测技术是一种利用电磁波探测地下结构及其物理与化学特征的技术。具体地说，地质雷达探测系统会发射电磁波，在信号到达隧道顶部后，通过测量反射波和散射波来确定隧道围岩松动圈和岩层分界线。具体的探测过程如下：
1.电磁波的发射与接收：地质雷达探测系统通过天线发射电磁波，电磁波穿越隧道顶部后会遇到各种物质，部分电磁波会被反射或者散射回来，通过接收天线进行接收。
2.数据传输：接收到的电磁波信号会进行数字化处理，通过雷达系统传输到计算机上。
3. 数据分析：在计算机上，根据电磁波所需时间和波长的关系计算出物质所在的深度。然后，通过数据可视化处理，展现出来的是隧道平面图。
二、地质雷达探测技术在隧道围岩松动圈中的应用效果
在隧道工程建设中，对于围岩松动圈的探测至关重要。由于地质雷达探测技术可以无损探测隧道围岩的物质构成和变化规律，因此在隧道工程建设中广泛应用。
首先，地质雷达探测技术可以传统低效的极限条件下探查隧道岩体围堰松动圈情况。探查的结果分别表明，隧道内存在不同程度的岩体松动圈，且岩体松动圈深度较浅。通过探测，对隧道内围岩松动圈情况进行准确、快速分析，可以为隧道工程建设提供有用的参考信息，对后续钻、掘进及支护工程具有重要意义。
其次，地质雷达探测技术也可以用于探测隧道开挖后围岩松动圈的变化。由于地质雷达探测技术可以实时传输数据，因此可以将探测后的数据与隧道建设过程相结合，得出隧道建设后存在的岩体松动圈情况。比如，在隧道开挖施工过程中，可以将地质雷达探测数据和实时观测数据等相结合，通过不断地分析和修正，及时发现隧道施工出现的问题，及时进行修复和加固。
地质雷达技术在隧道质量检测中的应用
地质雷达技术在隧道质量检测中的应用
摘要：在地质超前预报的时候，地质雷达扮演者十分重要的角色，可以准确探测预报隧道施工阶段对工程施工安全造成的不良影响的有害地质灾害，探测隧道结构的施工问题，对有问题的隧道给出数据证明。这样不仅可以减少资金方面的支出，还以提高工作的效率。本文主要从作者实际工作经验入手，分析隧道施工质量检测阶段的地质雷达技术应用，希望对有关从业人员带来帮助。
关键词：地质雷达；隧道工程；检测技术
前言：复杂条件下超前的地质预告主要是地道进行开挖施工的关键工作，以电磁波传达理论作为原理的地质雷达方法，是一种耗费时间少的无损检测技术，以勘探空乏，但是查验长度有限。以电性差异为原理的高密度电法测含水体最优，但是依赖于半空间、测区的横向长度。地震波能够查验其空乏、含水体，主观的看到岩性的改动，在猜测距离长当衬砌是钢筋混凝土结构的时候，只有在两层钢筋摆放在合理、环向钢筋没有出现在地道走向的方向错位、钢筋距离大，才能精准的检测衬砌缺点，所以进行处理杂乱条件下的超前地质预报还需以多种方法结合方式，进而准确的测量出不良体质。
1 地质雷达技术的原理
地质雷达是采用106Hz～109Hz的电磁波，以宽频带短脉冲方法，由地上经过天线发射器进行发送至地下，经过地下政策体或者是地层界面反射之后回到地上，被雷达接收器所接收，经过对接收到的雷达信号处理、图像的解释，进而实现勘测地下的意图。在隧道衬砌检测的时候，地质雷达就向衬砌的内部接连发射脉冲式的高频电磁波，在电磁波遇到典型差异界面的时候，就会出现反射、透射，直到耗尽能量。地质雷达接收天线接收从有关界面进行反射回来的反射波，在经过电缆进行传递至主机进行存储。按照反射波抵达时刻、电磁波在该介质中的传达速率，判断出界面或是政策体方位。按照反射波形状和强弱改动，判断政策体性质。采用地质雷达检测隧道衬砌质量的时候，衬砌混凝土、钢筋、空气等介电常数的差异比较大，电磁波在遇到不同波阻抗界面的时候，就会出现反射、折射，在雷达图画上显示出有关特点，按照雷达图画的特点进行判断脱空、钢筋所在位置。
地质雷达法检测隧道衬砌施工质量技术总结
地质雷达法检测隧道衬砌施工质量技术总结
一、前言
二、地质雷达法检测内容
三、铁路隧道衬砌知识和评价标准
3.1隧道衬砌设计知识
3.1.2某高铁隧道围岩类别参数表
3.1.3隧道分部工程、分项工程设计要求
3.2掘进方式和衬砌工艺对衬砌质量的影响
3.2.1隧道掘进方式
3.2.2隧道衬砌施工工艺对衬砌质量的影响
四、隧道地质雷达法现场检测
4.1检测准备
4.1.1隧道踏勘
4.1.2测线布置
4.1.3检测台车
4.2选择雷达工作参数
4.3现场检测注意要点
4.4雷达操作注意事项
4.5外界因素对雷达图像的影响
五、雷达数据处理
5.1地质雷达数据处理要点
5.1.1雷达波形特征
5.1.2雷达数据分析处理关键
5.1.3拾取反射层
5.1.4判释图像
5.1.5介电常数的确定
5.2美国劳雷SRI-3000型地质雷达数据处理
六、雷达资料解释和衬砌质量评价
6.1典型雷达图像、缺陷图像特征及分析
6.2影响雷达测试精度的因素
七、目前地质雷达法检测应用现状及存在的问题
地质雷达法检测隧道衬砌施工质量技术总结
一、前言
近年来地质雷达法广泛应用于铁路公路水电隧道衬砌施工质量检测。作为一种无损检测手段，地质雷达法可以有效评价既有隧道安全质量状况，及时发现新建隧道质量缺陷，在施工阶段对隧道施工质量进行过程控制。毫无疑问，地质雷达法在近年来铁路隧道质量控制方法发挥了极其重要的作用，尤其是在铁建设[2011]172号文发布以来，对隧道衬砌进行第三方质量检测，这对在建隧道质量控制起到了积极而有效的作用。
地质雷达法作为一种物探方法应用于质量检测上，由于人为或技术上的一些原因，此方法仍存在很多缺点和不足，有待我们共同解决。
二、地质雷达法检测内容
地质雷达法检测隧道施工质量主要有以下内容：检测隧道衬砌厚度；检测隧道衬砌内部和背后的密实和脱空程度，主要为衬砌内部混凝土密实性，二衬与初支、初支与围岩间的密实和脱空程度；初支内部钢拱架及二衬内钢筋分布等。
