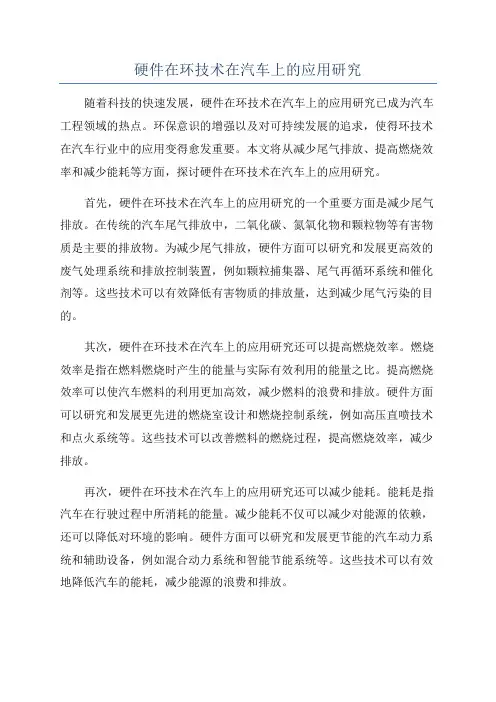

硬件在环技术在汽车上的应用研究
硬件在环技术在汽车上的应用研究随着科技的快速发展，硬件在环技术在汽车上的应用研究已成为汽车工程领域的热点。
环保意识的增强以及对可持续发展的追求，使得环技术在汽车行业中的应用变得愈发重要。
本文将从减少尾气排放、提高燃烧效率和减少能耗等方面，探讨硬件在环技术在汽车上的应用研究。
首先，硬件在环技术在汽车上的应用研究的一个重要方面是减少尾气排放。
在传统的汽车尾气排放中，二氧化碳、氮氧化物和颗粒物等有害物质是主要的排放物。
为减少尾气排放，硬件方面可以研究和发展更高效的废气处理系统和排放控制装置，例如颗粒捕集器、尾气再循环系统和催化剂等。
这些技术可以有效降低有害物质的排放量，达到减少尾气污染的目的。
其次，硬件在环技术在汽车上的应用研究还可以提高燃烧效率。
燃烧效率是指在燃料燃烧时产生的能量与实际有效利用的能量之比。
提高燃烧效率可以使汽车燃料的利用更加高效，减少燃料的浪费和排放。
硬件方面可以研究和发展更先进的燃烧室设计和燃烧控制系统，例如高压直喷技术和点火系统等。
这些技术可以改善燃料的燃烧过程，提高燃烧效率，减少排放。
再次，硬件在环技术在汽车上的应用研究还可以减少能耗。
能耗是指汽车在行驶过程中所消耗的能量。
减少能耗不仅可以减少对能源的依赖，还可以降低对环境的影响。
硬件方面可以研究和发展更节能的汽车动力系统和辅助设备，例如混合动力系统和智能节能系统等。
这些技术可以有效地降低汽车的能耗，减少能源的浪费和排放。
总之，硬件在环技术在汽车上的应用研究具有重要意义。
减少尾气排放、提高燃烧效率和减少能耗是硬件在环技术在汽车上的主要应用方向。
未来，随着技术的不断进步和创新，硬件在环技术在汽车上的应用研究将会为实现清洁、高效和可持续的汽车出行提供更多可能性。
基于dSPACE硬件在环仿真的纯电动汽车整车控制器开发
基于dSPACE硬件在环仿真的纯电动汽车整车控制器开发金小飞;赵韩;李杨
【期刊名称】《机电工程技术》
【年(卷),期】2012(041)008
【摘要】整车控制技术是电动汽车的核心技术之一,也是我国在新能源汽车领域自主研发能力的体现.基于Freescale公司双核处理器9S12XET256开发了一款通用型纯电动汽车整车控制器.设计时考虑硬件的通用性,使之适用于多种纯电动汽车的整车控制,并以某企业研发的纯电池动力轿车为控制对象,在基于dSPACE的硬件在环仿真系统上进行了一系列仿真试验.试验结果显示:VCU能够准确地控制整车实现多种工作模式下的运行工作状态,初步实现了设计目标.
【总页数】6页(P1-6)
【作者】金小飞;赵韩;李杨
【作者单位】合肥工业大学机械与汽车工程学院,安徽合肥 230009;合肥工业大学机械与汽车工程学院,安徽合肥 230009;合肥工业大学机械与汽车工程学院,安徽合肥 230009
【正文语种】中文
【中图分类】U482.3
【相关文献】
1.纯电动汽车整车控制器硬件在环仿真测试 [J], 王春芳;吴海啸
2.基于dSPACE的混合动力客车整车控制器硬件在环系统开发 [J], 程小平
3.基于SPC5634的纯电动汽车整车控制器软件开发与实验 [J], 邓涛; 邓彪; 宋刚
4.基于SPC5634的纯电动汽车整车控制器软件开发与实验 [J], 邓涛; 邓彪; 宋刚
5.基于dSPACE的纯电动汽车整车HIL建模及测试 [J], 江南雨;武冬梅;杜常清;熊建昌
因版权原因，仅展示原文概要，查看原文内容请购买。

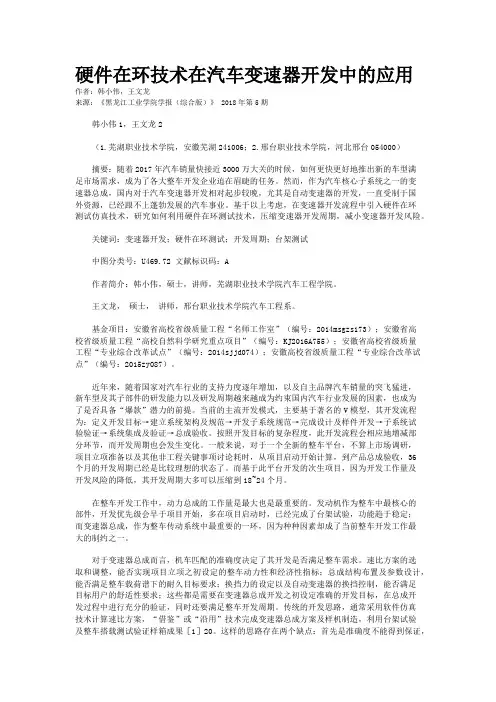

硬件在环技术在汽车变速器开发中的应用
硬件在环技术在汽车变速器开发中的应用作者：韩小伟，王文龙来源：《黑龙江工业学院学报（综合版）》 2018年第5期韩小伟1，王文龙2（1.芜湖职业技术学院，安徽芜湖241006；2.邢台职业技术学院，河北邢台054000）摘要：随着2017年汽车销量快接近3000万大关的时候，如何更快更好地推出新的车型满足市场需求，成为了各大整车开发企业迫在眉睫的任务。
然而，作为汽车核心子系统之一的变速器总成，国内对于汽车变速器开发相对起步较晚，尤其是自动变速器的开发，一直受制于国外资源，已经跟不上蓬勃发展的汽车事业。
基于以上考虑，在变速器开发流程中引入硬件在环测试仿真技术，研究如何利用硬件在环测试技术，压缩变速器开发周期，减小变速器开发风险。
关键词：变速器开发；硬件在环测试；开发周期；台架测试中图分类号：U469.72 文献标识码：A作者简介：韩小伟，硕士，讲师，芜湖职业技术学院汽车工程学院。
王文龙，硕士，讲师，邢台职业技术学院汽车工程系。
基金项目：安徽省高校省级质量工程“名师工作室”（编号：2014msgzs173）；安徽省高校省级质量工程“高校自然科学研究重点项目”（编号：KJ2016A755）；安徽省高校省级质量工程“专业综合改革试点”（编号：2014sjjd074）；安徽高校省级质量工程“专业综合改革试点”（编号：2015zy087）。
近年来，随着国家对汽车行业的支持力度逐年增加，以及自主品牌汽车销量的突飞猛进，新车型及其子部件的研发能力以及研发周期越来越成为约束国内汽车行业发展的因素，也成为了是否具备“爆款”潜力的前提。
当前的主流开发模式，主要基于著名的V模型，其开发流程为：定义开发目标→建立系统架构及规范→开发子系统规范→完成设计及样件开发→子系统试验验证→系统集成及验证→总成验收。
按照开发目标的复杂程度，此开发流程会相应地增减部分环节，而开发周期也会发生变化。
一般来说，对于一个全新的整车平台，不算上市场调研，项目立项准备以及其他非工程关键事项讨论耗时，从项目启动开始计算，到产品总成验收，36个月的开发周期已经是比较理想的状态了。

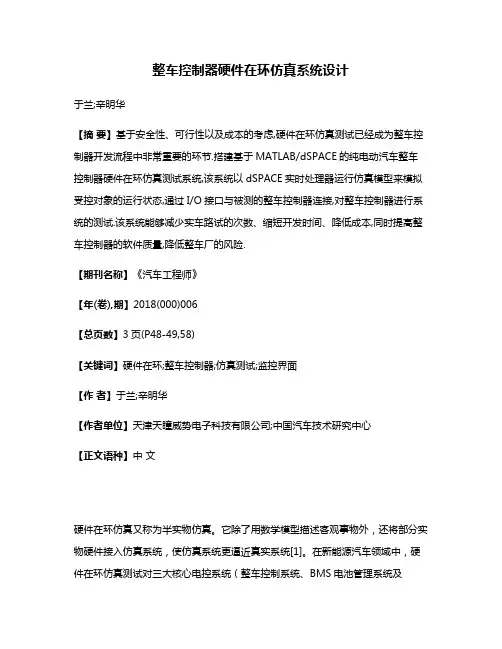

整车控制器硬件在环仿真系统设计
整车控制器硬件在环仿真系统设计于兰;辛明华【摘要】基于安全性、可行性以及成本的考虑,硬件在环仿真测试已经成为整车控制器开发流程中非常重要的环节.搭建基于MATLAB/dSPACE的纯电动汽车整车控制器硬件在环仿真测试系统,该系统以dSPACE实时处理器运行仿真模型来模拟受控对象的运行状态,通过I/O接口与被测的整车控制器连接,对整车控制器进行系统的测试.该系统能够减少实车路试的次数、缩短开发时间、降低成本,同时提高整车控制器的软件质量,降低整车厂的风险.【期刊名称】《汽车工程师》【年(卷),期】2018(000)006【总页数】3页(P48-49,58)【关键词】硬件在环;整车控制器;仿真测试;监控界面【作者】于兰;辛明华【作者单位】天津天瞳威势电子科技有限公司;中国汽车技术研究中心【正文语种】中文硬件在环仿真又称为半实物仿真。
它除了用数学模型描述客观事物外，还将部分实物硬件接入仿真系统，使仿真系统更逼近真实系统[1]。
在新能源汽车领域中，硬件在环仿真测试对三大核心电控系统（整车控制系统、BMS电池管理系统及MCU电机控制器）非常重要，但其高精度的实时性要求、大电压大电流的安全性、信号接口的特殊属性以及系统的可扩展性等问题都使得传统汽车电控系统的硬件在环仿真测试系统无法解决。
基于此，文章提出一种纯电动汽车整车控制器硬件在环仿真测试系统。
1 系统组成硬件在环仿真测试系统是以实时处理器运行仿真模型来模拟受控对象的运行状态，通过I/O接口、CAN接口、A/D转换及D/A转换与被测的整车控制器连接，对被测整车控制器进行全方面的、系统的测试。
硬件在环系统架构，如图1所示。
PC上位机通过以太网与实时处理器通讯，实时处理器与外围的I/O板通过ISA总线构成多处理器系统。
处理器之间的数据传输速率高达1 Gb/s以上。
I/O板和处理器之间可通过共享内存/光纤接口进行数据交换。
用户可以根据自己的需要扩展处理器模板，以构建合适的仿真系统。
自动驾驶汽车硬件在环仿真实验平台研发
实 验 技 术 与 管 理 第38卷 第2期 2021年2月Experimental Technology and Management Vol.38 No.2 Feb. 2021ISSN 1002-4956 CN11-2034/TDOI: 10.16791/ki.sjg.2021.02.027自动驾驶汽车硬件在环仿真实验平台研发雍加望1,2，冯能莲3，陈 宁1（1. 北京工业大学 北京市交通工程重点实验室，北京 100124；2. 清华大学 汽车安全与 节能国家重点实验室，北京 100084；3. 北京工业大学 环境与生命学部，北京 100124）摘 要：自动驾驶汽车作为重点竞争领域将是今后一个时期内国内外汽车工业发展的主流趋势。
为使学生更全面地理解并掌握自动驾驶汽车关键技术，研发了自动驾驶汽车硬件在环仿真实验平台（A VHIL ）。
A VHIL 硬件层面集成了实车制动系统、转向系统、传感器系统以及网络通信系统，可提供完整的整车硬件在环实验环境；A VHIL 软件层面以MATLAB/Simulink 为核心构建快速控制原型算法，基于PreScan 软件提供虚拟现实界面和环境感知类传感器模块，利用CarSim 软件实时运行整车动力学模型。
A VHIL 为自动驾驶上层控制算法与底层执行机构的开发与测试、高级驾驶辅助系统开发与测试、驾驶员行为特性研究等提供了实时高效的仿真平台，为本科生教学与研究生实践奠定了实验基础。
关键词：自动驾驶；硬件在环；仿真；实验平台中图分类号：U467.3 文献标识码：A 文章编号：1002-4956(2021)02-0127-05Development of hardware-in-the-loop simulation experimentalplatform for automatic driving vehicleYONG Jiawang 1,2, FENG Nenglian 3, CHEN Ning 1(1. Beijing Key Laboratory of Traffic Engineering, Beijing University of Technology, Beijing 100124, China; 2. State Key Laboratory of Automotive Safety and Energy, Tsinghua University, Beijing 100084, China;3. Faculty of Environment and Life, Beijing University of Technology, Beijing 100124, China)Abstract: As a key competition area, the automatic driving vehicle will become the main trend of the development of automobile industry at home and abroad in the next period. In order to enable students to understand and master the key technologies of autopilot, a hardware-in-the-loop simulation experimental platform (A VHIL) is developed. The hardware level of A VHIL integrates the real vehicle braking system, steering system, sensor system and network communication system, which can provide a complete vehicle hardware-in-the-loop experimental environment. At the A VHIL software level, the rapid control prototype algorithm is constructed with MATLAB/ Simulink as the core. The virtual reality interface and environment sensing sensor module are provided based on PreScan software, and the vehicle dynamic model is run in real time by CarSim software. A VHIL provides a real-time and efficient simulation platform for the development and test of the upper control algorithm and the underlying actuator, development and test of advanced driving assistance system and research of driver behavior characteristics, which lays an experimental foundation for undergraduate teaching and graduate practice. Key words: automatic driving; hardware-in-the-loop; simulation; experimental platform世界汽车工业发展围绕着“安全、舒适、节能”收稿日期: 2020-05-15基金项目: 北京工业大学交通工程科研基地开放探索项目（2019BJUT-JTJDS012）；汽车安全与节能国家重点实验室开放基金课题（KF2010）；北京工业大学教育教学研究项目（ER2011-A03）作者简介: 雍加望（1988—），男，安徽巢湖，博士，讲师，主要从事自动驾驶汽车、汽车动力学与稳定性控制方面的研究。
硬件在环仿真技术在汽车工程教学中的应用
硬件在环仿真技术在汽车工程教学中的应用摘要：硬件在环仿真技术不仅提出新观点而且提供新的思想进课堂。
此技术大大有助于训练学生建构方法，研究，测试，寻求解决方案，有科研人员的头脑并深入思考问题。
然而，现阶段传统的教学方式存在不足，故硬件在环仿真实验开始逐渐替代传统的教学模式。
本文利用硬件在环实例进行讲解，从而体现出它的优势。
【关键词】：^p ：硬件在环；汽车工程；教学目前虚拟仿真技术在实践教学中的应用已成为趋势，特别是硬件在环仿真的应用可以弥补实验硬件条件的不足，尤其在高等教育大众化背景下，到实际工厂企业实践不足的难题，也是对卓越工程师培养实践条件的有力支撑。
汽车学院将结合车辆工程、汽车服务工程、能动力工程的特点进行汽车及其零部件虚拟设计、加工、装配、维修、营销服务、发动机、汽车智能控制等进行硬件在环仿真、实践内容、训练方法等研究，以提高实践教学的效果。
一、硬件在环仿真系统简介硬件在环（HIL，hardware-in-the-loop）仿真，又称半实物仿真，是将需要仿真的部分系统硬件直接放到仿真回路中的仿真系统，它不仅弥补了纯数字仿真中的许多缺陷，提高了整个模型的置信度，而且可以大大减轻编程的工作量。
这种仿真的另一个优势在于它实现了仿真模型和实际系统间的实时数据交互，使仿真结果的验证过程非常直观，大大缩短了产品开发周期。
仿真时，电脑与实际硬件通过各种信息通道相连，电脑与实际硬件共同完成仿真工作，并将仿真结果在电脑中进行分析^p ，从而判断硬件的运行情况。
二、应用案例本文以汽车制动系统为例，来讲解硬件在环仿真技术在汽车工程教学中的应用。
研究制动系统之前，必须要了解掌握汽车的理论知识。
学生要通过学得的知识来设定制动系统的控制策略。
如果仅限于教师的传统课题讲授，学生难以完全掌握其中的要领，教学效果不佳。
此系统我们选择制动系统液压总成（HCU，High Care Unit）为实物，一般由增压阀（常开阀）、减压阀（常闭阀）、回液泵、储能器组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硬件在环仿真在汽车控制系统开发中的应用及关键技术齐鲲鹏,隆武强,陈 雷(大连理工大学内燃机研究所,辽宁大连116024)摘要:介绍硬件在环仿真的概念、系统组成和工作过程以及在汽车控制系统开发中的应用实例,重点阐述了硬件在环仿真应用中的关键技术。
硬件在环仿真应用实例的结果表明,合理使用硬件在环仿真中的关键技术开发汽车控制系统,可以有效地缩短控制系统的开发周期,提高控制系统的设计水平,节约试验费用,为控制系统的开发提供了便利的条件。
关键词:硬件在环仿真;汽车控制系统;关键技术;有效性;实时性中图分类号:U461 文献标识码:B 文章编号:1000-6494(2006)05-0024-04Application of Hardware -in -the -loop Simulation in the Development ofControl System for Vehicle and Its Key TechnologiesQI Kun -peng ,LONG Wu -qiang ,C HE N Lei(Institute of I .C .Engine ,Dalian University of Technology ,Dalian 116024,China )A bstract :In this paper ,the concept ,s ystem composing and working process of Hard ware -in -the -loop Simulation are intro -duced ,the examples of Hard ware -in -the -loop Simulation application in the develop ment of Control System for Vehicle are also illustrated ,and the key technologies of Hard ware -in -the -loop Simulation application are put emphasis on to present .The facts indicate that it can effectively cut the development period of the control s ystem ,improve the design level of the control s ystem ,save the test expenditure and provide convenient condition to develop the control system through applying the key techn ologies of Hard -ware -in -the -loop Simulation to develop the control system for vehicle .Key words :hardware -in -the -loop simulation ;control system for vehicle ;key technology ;validity ;real -time performance 作者简介:齐鲲鹏(1976-),男,辽宁大连人,博士研究生,主要研究方向为内燃机电子控制。
收稿日期:2006-06-01 近年来,人们对提高汽车的动力性和经济性以及降低排放的呼声越来越强,同时对汽车的安全性和舒适性的要求也越来越高,这种趋势促进了汽车技术,尤其是汽车控制技术的发展。
汽车控制系统在提高汽车的动力性、经济性和降低排放以及改善汽车的安全性、舒适性等方面发挥了巨大的作用。
随着汽车控制系统的功能不断增加,汽车控制技术也变得越来越复杂,采用传统的工程试验方法对汽车控制系统进行开发的弊端也逐渐显露出来。
硬件在环仿真作为一种先进的仿真技术,它的出现改变了汽车控制系统的传统开发手段,通过硬件在环仿真系统模拟汽车的各种运行工况,可以对汽车控制系统的性能进行测试和评估,为汽车控制系统的开发提供了方便快捷的途径。
1 硬件在环仿真硬件在环仿真(Hardware -in -the -loop Simula -tion ,HILS )是指将部分实际被控对象或系统部件用高速运行的实时仿真模型来代替,而控制系统则用实物(即硬件)与系统实时仿真模型连接成为一个硬件在环仿真系统(HILSS ),通过仿真试验对控制系统的控制策略、控制功能及系统可靠性等进行测试和评估。
硬件在环仿真系统主要由三部分组成,包括系统实时仿真模型、高速接口模块和PC 机监控系统(如图1所示)。
系统实时仿真模型是整个硬件在环仿真系统的核心,其主要功能是实现系统模型的实时仿真计算;高速接口模块充分利用其高速计算能力,可以在系统实时仿真模型和控制系统实物之间进行各种信号的传递;PC 机监控系统作为人机交互平台,既可以方便地修改系统仿真模型的参数,又能及时地监控系统实时仿真模型在控制系统实物作用第5期2006年10月内燃机Internal Combustion Engines No .5Oct .2006图1 硬件在环仿真系统结构图下运行状态的变化情况。
硬件在环仿真系统的工作过程如下:首先系统实时仿真模型按照用户设定的初始参数运行,同时把仿真模型的计算结果通过高速接口模块送往控制系统实物,并在PC机监控系统中显示计算结果;控制系统实物根据接收到的系统实时仿真模型的计算结果,按照一定的控制策略计算出控制参数,然后将控制参数通过高速接口模块反馈给系统实时仿真模型,系统实时仿真模型根据控制参数改变其运行状态;用户可以根据需要在PC机监控系统的图形用户界面上改变仿真模型的系统参数,从而实现对系统状态的控制。
硬件在环仿真用于控制系统的开发,能够对控制系统的软硬件进行测试和评估,具有开发周期短、成本低和效率高等优点,所以在汽车、机械、航空航天和武器研制等研究领域中得到了广泛的应用。
2 硬件在环仿真在汽车控制系统开发中的应用 现阶段,硬件在环仿真已成为汽车控制系统的重要开发手段,为解决汽车控制系统的设计、试验、性能优化等各方面问题提供了一种崭新的仿真分析技术,同时也为汽车控制技术快速、经济、高效的发展提供了强大的支撑平台。
硬件在环仿真可以模拟现实中汽车的各种运行工况来替代工程试验工作,还可以对在工程试验中不可能出现的危险和极端工况提供模拟试验,因此在各种汽车控制系统的开发过程中,硬件在环仿真都得到了广泛的应用,取得了很好的使用效果。
下面介绍硬件在环仿真在汽车控制系统开发中的几个应用实例。
a.在汽车发动机电控单元(Electronic Control Unit,E CU)的开发中,通过建立发动机电控单元硬件在环仿真系统〔4〕,可以方便地对发动机电控单元进行功能调试,缩短了电控单元的开发周期,使发动机电控单元的开发和测试变得灵活而简单。
b.在汽车混合动力总成控制器(Powertrain Con-troller)的开发中,通过建立动力总成控制器硬件在环仿真系统〔5〕,可以方便快捷地建立动力总成控制器的模型,并对其进行参数优化匹配,是制定和优化动力总成系统控制策略的有效方法。
c.在汽车线控转向(Steer-By-Wire,SBW)系统的开发中,通过建立线控转向硬件在环仿真系统〔6〕,可以评估线控转向系统的控制算法和功能特性,并可在试验室中对线控转向系统中的自动防故障系统的动态特性进行测试研究,为线控转向系统的开发提供了方便和安全的手段。
d.在汽车防抱制动系统(Anti-lock Braking System,ABS)的开发中,通过建立防抱制动硬件在环仿真系统〔7〕,可以完成对防抱制动系统制动功能的试验验证,为防抱制动系统的测试提供良好的试验平台,大大减少了实车试验的次数,提高了系统的开发效率,降低了系统的开发费用。
e.在汽车牵引力控制系统(Traction Control System,TC S)的开发中,通过建立牵引力控制硬件在环仿真系统〔8〕,可以测试牵引力控制系统控制策略的有效性,完成牵引力控制系统软、硬件的性能匹配,从而实现快速、有效地开发牵引力控制系统。
f.在汽车电子稳定性程序(Electronic Stability Program,E SP)系统的开发中,通过建立电子稳定性程序硬件在环仿真系统〔9〕,可以对电子稳定性程序系统进行性能分析,测试电子稳定性程序系统控制策略的有效性,方便快捷地完成电子稳定性程序系统的开发。
硬件在环仿真在汽车控制系统开发中的应用,既解决了纯粹数字仿真对现实条件过于简化的问题,又克服了工程试验时间长和费用高的制约,所以它是一种切实可行的既缩短开发周期,又节约开发成本的汽车控制系统的开发方法。
3 硬件在环仿真应用中的关键技术笔者综合分析硬件在环仿真在汽车控制系统开发中的应用实例,得出以下结论,虽然每个硬件在环仿真系统的设计目的和开发用途各有不同,但是在系统的硬件构成技术和软件技术上却有着很多的相似特点,这些相似之处就是硬件在环仿真应用中的关键技术。
3.1 硬件构成技术硬件在环仿真系统中的硬件构成主要包括系统 第5期齐鲲鹏等:硬件在环仿真在汽车控制系统开发中的应用及关键技术·25 ·实时仿真模型的硬件载体,接口系统硬件和监控系统硬件,由于这些硬件系统的选择直接关系到硬件在环仿真系统的有效性和实时性,因此在硬件在环仿真应用中具有十分重要的意义。
系统实时仿真模型的功能是实时提供模拟真实系统运行状况的状态参数,以达到对控制系统的性能进行测试和评估的目的。
在仿真过程中,系统实时仿真模型的运算量非常大,因此对系统仿真模型的实时性要求非常严格,选用具有高速并行处理功能的数字信号处理(Digital Signal Processing,DSP)系统。
DSP系统是一种高速流水并行的专用性数字信号处理系统,它采用程序存储区及其总线与数据存储区及其总线相分开的哈佛结构,同时在硬件上设置了硬件乘法/累加器,可在单个指令周期内完成乘法/累加运算,而在软件方面增添了适应DSP数据结构的寻址指令和并行指令,这些特点都大大提高了DSP系统的运算速度,从而保证了系统仿真模型可以进行高速实时的数据运算处理。
接口系统的功能是在仿真模型和控制系统实物之间进行状态信号和控制信号的传递,这些信号包括各种模拟信号、数字信号和脉冲信号,因此接口系统的主要功能是进行A/D和D/A转换。
由于单片机具有可靠性好、易扩展、运行速度快等优点,因此选用单片机系统来构建整个硬件在环仿真系统的接口系统,可以获得良好的性价比。
