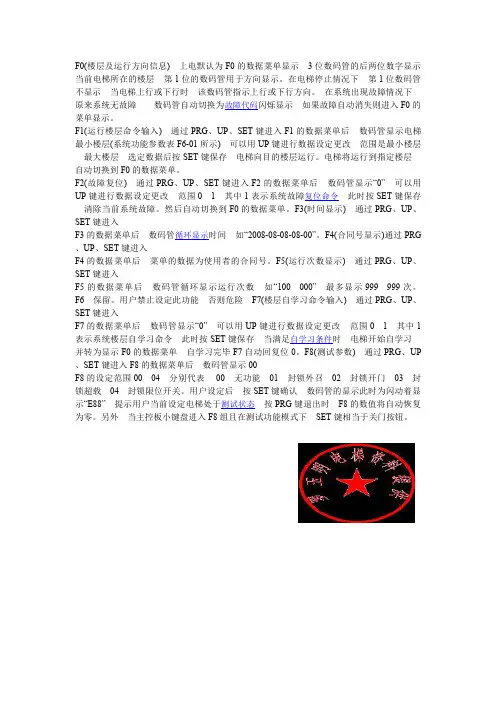

江南嘉捷主板按键说明
F0(楼层及运行方向信息)上电默认为F0的数据菜单显示3位数码管的后两位数字显示
当前电梯所在的楼层第1位的数码管用于方向显示。在电梯停止情况下第1位数码管
不显示当电梯上行或下行时该数码管指示上行或下行方向。在系统出现故障情况下
原来系统无故障数码管自动切换为故障代码闪烁显示如果故障自动消失则进入F0的
菜单显示。
F1(运行楼层命令输入)通过PRG、UP、SET键进入F1的数据菜单后数码管显示电梯
最小楼层(系统功能参数表F6-01所示)可以用UP键进行数据设定更改范围是最小楼层
最大楼层选定数据后按SET键保存电梯向目的楼层运行。电梯将运行到指定楼层
自动切换到F0的数据菜单。
F2(故障复位)通过PRG、UP、SET键进入F2的数据菜单后数码管显示“0”可以用
UP键进行数据设定更改范围01其中1表示系统故障复位命令此时按SET键保存
清除当前系统故障。然后自动切换到F0的数据菜单。F3(时间显示)通过PRG、UP、
SET键进入
F3的数据菜单后数码管循环显示时间如“2008-08-08-08-00”。F4(合同号显示)通过PRG
、UP、SET键进入
F4的数据菜单后菜单的数据为使用者的合同号。F5(运行次数显示)通过PRG、UP、
SET键进入
F5的数据菜单后数码管循环显示运行次数如“100000”最多显示999999次。
F6保留。用户禁止设定此功能否则危险F7(楼层自学习命令输入)通过PRG、UP、
SET键进入
F7的数据菜单后数码管显示“0”可以用UP键进行数据设定更改范围01其中1
表示系统楼层自学习命令此时按SET键保存当满足自学习条件时电梯开始自学习
并转为显示F0的数据菜单自学习完毕F7自动回复位0。F8(测试参数)通过PRG、UP
、SET键进入F8的数据菜单后数码管显示00
F8的设定范围0004分别代表00无功能01封锁外召02封锁开门03封
锁超载04封锁限位开关。用户设定后按SET键确认数码管的显示此时为闪动着显
电梯安全回路图纸讲解
电梯安全回路图纸讲解
电梯安全回路图纸讲解
安全回路，就是在电梯各安全部件都装有⼀个安全开关，把所有的安全开关串联，控制⼀只安
全继电器。只有所有安全开关都在接通的情况下，安全继电器吸合，电梯才能得电运⾏。为保
证电梯能安全地运⾏，在电梯上装有许多安全部件。只有每个安全部件都在正常的情况下，电
梯才能运⾏，否则电梯⽴即停⽌运⾏。
常见开关有：机房：控制屏急停开关、相序继电器、热继电器、限速器开关井道：上极限开
关、下极限开关(有的电梯把这两个开关放在安全回路中，有的则⽤这两个开关直接控制动⼒电
源)地坑：断绳保护开关、地坑检修箱急停开关、缓冲器开关轿内：操纵箱急停开关轿顶：安全
窗开关、安全钳开关、轿顶检修箱急停开关
电梯安全回路图纸讲解
11L11到11L12是上、下极限，11L12到11L20是底坑的急停、断绳、缓冲器等开关，11L20到
11L19是机房限速器、急停等开关11L19到11L18是轿厢急停、安全窗、安全钳等开关。全部短
接就是11L11和11L18.如果要在插积上看的话是：XL-2到XL-1是上极限，XL-12到XL-11(XL-11:XL代表插积编号，11代表这个插积⾥的第11脚）。XR1-2到XR1-1是底坑的急停、断绳、缓
冲器等开关。U1-4到U1-1是限速器等。Y2-19到Y2-20是轿厢急停、安全窗、安全钳等开关。
电梯电气原理图讲解
电梯电气原理图讲解
电梯是现代建筑中不可或缺的交通工具，它的安全性和可靠性直接关系到人们的生命财产安全。而电梯的电气原理图则是电梯运行的重要指南，下面我们就来详细讲解电梯电气原理图的相关内容。
首先，电梯电气原理图是电梯系统的重要组成部分，它包括了电梯的所有电气设备的连接方式和工作原理。通过电梯电气原理图，我们可以清晰地了解电梯系统中各个部件的工作原理和连接方式，为电梯的安全运行提供了重要参考。
在电梯电气原理图中，我们可以看到电梯的主要电气设备包括电动机、控制柜、限速器、门机、照明等。这些设备通过一定的电气连接方式，实现了电梯的正常运行和安全保护功能。比如，电梯的电动机通过控制柜中的电气元件实现对电动机的启停、正反转等控制；限速器则通过电气原理图中的连接方式，实现了对电梯的速度监测和安全保护。
除了以上提到的电气设备，电梯电气原理图中还包括了电梯的外部电气连接，比如电梯的外部按钮、显示屏、报警装置等。这些外部电气设备通过电气原理图中的连接方式，实现了与电梯系统的正常通讯和控制，为乘客提供了方便快捷的乘梯体验。
在电梯电气原理图的设计中，为了保证电梯系统的安全可靠，通常会采用双回路控制、双电源供电等措施。这些措施可以在一定程度上提高电梯系统的可靠性，保证电梯在突发情况下的安全运行。
总的来说，电梯电气原理图是电梯系统的重要参考依据，它通过清晰的图纸和详细的标注，为电梯的安全运行提供了重要支持。只有深入理解和掌握电梯电气原理图的内容，才能更好地保证电梯系统的安全可靠运行，为乘客提供更好的出行体验。 通过本文的讲解，相信大家对电梯电气原理图有了更深入的了解，希望能够对大家的学习和工作有所帮助。同时，也希望大家在使用电梯时，能够注意电梯的安全使用，共同营造一个安全、舒适的出行环境。
嘉捷扶梯说明书
自动扶梯及自动人行道
MPS-200B控制系统安装调试说明
手册（Y-△型） 编 号：JSA02722C 版 本：AC 页 数：第1页 共 26 页
自动扶梯自动扶梯及自动人行道及自动人行道及自动人行道
MPSMPS--200B控制控制系统系统系统安装调试手册安装调试手册安装调试手册
(Y-△型)
苏州苏州江南嘉捷江南嘉捷江南嘉捷电梯电梯电梯股份股份股份有限公司有限公司
自动扶梯及自动人行道
MPS-200B控制系统安装调试说明
手册（Y-△型） 编 号：JSA02722C 版 本：AC 页 数：第2页 共 26 页
MPSMPS--200B控制系统调试手册控制系统调试手册
1. . 说明说明说明
1.1 调试范围：
应用范围：自动扶梯和自动人行道
运行方式：Y/△
运行速度：0.5m/s、0.63m/s、0.75m/s
1.2 调试安全规范：
由于有三相380V电压参与的工作，所以在安全操作上应引起高度警觉和重视；在电源接通之前，
必须先认真反思所做的准备工作是否充分。
本控制系统是由单片机组成，必须注意线路板上的连接端子接线正确。
以上几点必须严格执行，如有违反，后果自负。
2. . 调试前的准备工作调试前的准备工作调试前的准备工作
2.1 检查控制柜元器件和接线
对照有关图纸，检查控制柜的元器件安装和接线是否正确，是否符合控制柜功能和操作要求。
检查控制柜元器件安装和接线质量是否符合要求，检查外接线路是否正确
检查电源部分是否有短路现象。
2.2 测量电压 将控制柜上电源端子上R、S、T、N电源进线端接入交流三相电源后，测量R-S、R-T、S-T三相
之间的电压是否都在额定电压±7%范围内。检查相位是否正确。（JXW相序监控器亮绿灯为正确），如
不正确，任意调换R、S、T上的两根电源线。
先后合上RD1~RD3、RUN、ZM断路器开关。
测量各路电源电压是否正确。（例：动力AC380V，照明AC220V）
电梯控制系统电气原理图元件符号
一课资料网
电梯控制系统电气原理图元件符号说明
名称参考型号数量位置
控制柜WDT-01A 电脑主机板 1 PLC1,2,3,4 PC主机及扩展 1 控制柜WD-720
电脑主机板 1 控制柜
控制柜INV 变频器 1 G5-PCB 变频器曲线卡 1 控制柜BK 变频器制动单元
IPC-DR 1 控制柜DA 安全电源插座 36V/10A 1 轿顶
轿顶EMA 安全照明灯 ~36V 1
E 警铃电池 1 ECA~ECG 层站指示 24V 各层
井道ECM1~ECMn 常明灯 220V N
操纵盘ECZ 超载报警灯 1
轿顶EDM 轿顶照明灯 1
层显板上EHZ 司机开关指示 24V 1
层显板上EJX 检修开关指示 24V 1
EKM 底坑照明灯 220V 1
底坑
控制柜EEM 应急照明灯 220V 1
轿厢EM 轿内照明灯 220V 2
轿顶EMA 安全照明灯 36V 2
ED1~EDn 内指令应答灯 24V N 操纵盘ES,EX 方向指示 24V N+2 一课资料网
各层
各呼梯盒EH1~EHn 上呼梯应答灯 24V N-1
ET2~ETn 下呼梯应答灯 24V N-1
各呼梯盒
层显板上EZ1 底坑总控指示 110V 1
EZ1 轿顶急停指示 1 控制柜
层显板上EZ2 轿顶总控指示 110V 1
EZ2 底坑急停指示 1 控制柜
层显板上EZ3 厅门联锁指示 110V 1
EZ3 厅门联锁指示 1 控制柜EZ4 轿门开关指示 110V 1
层显板上EZ4 轿门联锁指示 1 控制柜FAN 风扇 220V 1
轿厢
FR 热继电器 3UA59-63 1
控制柜HL 蜂鸣器 1
操纵盘CL1,CL2 道站钟轿顶
JX 轿内检修开关 1 操纵盘KBZ(1,2抱闸接触器 3TB4017~220V
1
控制柜KCZ 超载开关 1 一课资料网
轿底KCMJ 机房井道照明开关 1 机房KCMD 底坑井道照明开关 1 底坑KDF
苏州嘉捷电梯JSA02706C_电气原理图pcs-200b_VVVF_
PCS-200B控制系统原理图(VVVF) 编 号：JSA02706C 版 本：AF
PCS-200B控制系统原理图 (VVVF) 苏州江南嘉捷电梯集团有限公司
电磁铁型号抱闸电源输出维持电压值DZT-L50VDZT-H36VHXZD-45060V
电磁铁型号抱闸电源输出维持电压值DZT-L50VDZT-H36VHXZD-45060V
表一序号FCMCB插脚名称常开(0V)时常闭(24V)时1X0正常保护正常2X1上行信号无信号有3X2下行信号无信号有4X3自动手动自动5X4检修信号无检修6X5安全保护安全7X6加油信号无加油8X7运行停止运行9X8上左梳齿保护正常10X9上右梳齿保护正常11X10上左扶手保护正常12X11上右扶手保护正常13X12上梯级防跳保护正常14X13上梯级下陷保护正常15X14上踏板坠落保护正常16X15下左梳齿保护正常17X16下右梳齿保护正常18X17下左扶手保护正常19X18下右扶手保护正常20X19下梯级防跳保护正常21X20下梯级下陷保护正常22X21左曳引链断保护正常23X22右曳引链断保护正常24X23防洪水检测 / 下踏板坠落保护正常表二序号X0X3X2X1保护编码10V0V0V24V120V0V24V0V230V0V24V24V340V24V0V0V450V24V0V24V560V24V24V0V670V24V24V24V7LCD保护信息显示说明
抱闸打开保护当X0为0V时,保护编码见表二
驱动链断链仅自动扶梯 / 仅自动人行道备注
右扶手测速保护梯级遗失保护保护名称仅自动人行道
主机测速保护左扶手测速保护触点粘连保护
嘉捷扶梯说明书 2
自动扶梯及自动人行道
MPS-200B控制系统安装调试说明
手册（Y-△型） 编 号：JSA02722C 版 本：AC 页 数：第1页 共 26 页
自动扶梯自动扶梯及自动人行道及自动人行道及自动人行道
MPSMPS--200B控制控制系统系统系统安装调试手册安装调试手册安装调试手册
(Y-△型)
苏州苏州江南嘉捷江南嘉捷江南嘉捷电梯电梯电梯股份股份股份有限公司有限公司
自动扶梯及自动人行道
MPS-200B控制系统安装调试说明
手册（Y-△型） 编 号：JSA02722C 版 本：AC 页 数：第2页 共 26 页
MPSMPS--200B控制系统调试手册控制系统调试手册
1. . 说明说明说明
1.1 调试范围：
应用范围：自动扶梯和自动人行道
运行方式：Y/△
运行速度：0.5m/s、0.63m/s、0.75m/s
1.2 调试安全规范：
由于有三相380V电压参与的工作，所以在安全操作上应引起高度警觉和重视；在电源接通之前，
必须先认真反思所做的准备工作是否充分。
本控制系统是由单片机组成，必须注意线路板上的连接端子接线正确。
以上几点必须严格执行，如有违反，后果自负。
2. . 调试前的准备工作调试前的准备工作调试前的准备工作
2.1 检查控制柜元器件和接线
对照有关图纸，检查控制柜的元器件安装和接线是否正确，是否符合控制柜功能和操作要求。
检查控制柜元器件安装和接线质量是否符合要求，检查外接线路是否正确
检查电源部分是否有短路现象。
2.2 测量电压 将控制柜上电源端子上R、S、T、N电源进线端接入交流三相电源后，测量R-S、R-T、S-T三相
之间的电压是否都在额定电压±7%范围内。检查相位是否正确。（JXW相序监控器亮绿灯为正确），如
不正确，任意调换R、S、T上的两根电源线。
先后合上RD1~RD3、RUN、ZM断路器开关。
测量各路电源电压是否正确。（例：动力AC380V，照明AC220V）
图文解说电梯电气原理知识
图文解说电梯电气原理知识
电梯门锁、检修、抱闸线圈、运行继电器回路
1、原理图
2、原理说明
门锁JMS：
在每道厅门和轿门上都设有门电气联锁触点，只有当全部门关闭好后，所有门电气联锁联点闭合，门锁继电器JMS吸合，电梯才能运行。
检修JM：
在轿内和轿内都装有检修开关，检修开关拨至检修位时，检修继电器JM吸合，电梯处于检修状态。
抱闸线圈：DZZ
在下列四种状态下，抱闸线圈得电，制动器打开：
（1）快车上行，即S↑、K↑。
（2）快车下行，即X↑，K↑。
（3）慢车上行，即S↑，M↑。
（4）慢车下行，即X↑、M↑。
电梯开始运行时，因为1A、2A仍未吸合，它们的常闭触点把RZ1短路，所以DZZ得以110V直流电压，电梯启动后经过一段时间延时，1A吸合，使电阻 RZ1串联到DZZ线圈中，DZZ两端电压下降至70V左右，称为维持电压。电容C8的作用是为了DZZ从110V电压降至维持电压时有一个过渡的过程，
防止DZZ电压的瞬变而引起误动作。电阻RZ2构成DZZ的放电回路。
为了防止电梯从快车K转换到慢车M时，DZZ有一个断电的瞬间，所以放入JK延时继电器，从而保证了制动器不会发生两次动作。
运行继电器JYT：
当电梯上行接触器S或下行接触器X吸合时，运行继电器JYT吸合，表示电梯在运行之中。
加速与减速延时继电器
1、原理图
2、原理说明：
当司机按下方向按钮启动关门时，通过JYT、1JQ，使J1SA吸合，则时通过R1SA给电容C1SA充电，当电梯开始运行时，JYT↓，J1SA并未立 即释放，C1SA通过R1SA对J1SA放电，使J1SA仍吸合一段时间，所以J1SA是延时释放继电器。当J1SA释放时，一级加速接触器1A吸合，电 梯经过降压启动到一级加速后进入稳速快车状态（参看运行回路）。
电梯在快车运行状态时，J2SA、J3SA、J4SA都处于吸合状态，一旦转入慢车，M↑→J2SA延时释放→2A↑→J3SA延时释放→3A↑→J4SA延时释放→4A↑，形成1级、2级、3级减速。
图解：电梯的电气原理（值得收藏）
图解：电梯的电气原理（值得收藏）
电梯门锁、检修、抱闸线圈、运行继电器回路
1、原理图
2、原理说明
门锁JMS：
在每道厅门和轿门上都设有门电气联锁触点，只有当全部门关闭好后，所有门电气联锁联点闭合，门锁继电器JMS吸合，电梯才能运行。
检修JM：
在轿内和轿内都装有检修开关，检修开关拨至检修位时，检修继电器JM吸合，电梯处于检修状态。
抱闸线圈：DZZ
在下列四种状态下，抱闸线圈得电，制动器打开：
（1）快车上行，即S↑、K↑。
（2）快车下行，即X↑，K↑。
（3）慢车上行，即S↑，M↑。
（4）慢车下行，即X↑、M↑。
电梯开始运行时，因为1A、2A仍未吸合，它们的常闭触点把RZ1短路，所以DZZ得以110V直流电压，电梯启动后经过一段时间延时，1A吸合，使电阻 RZ1串联到DZZ线圈中，DZZ两端电压下降至70V左右，称为维持电压。电容C8的作用是为了DZZ从110V电压降至维持电压时有一个过渡的过程， 防止DZZ电压的瞬变而引起误动作。电阻RZ2构成DZZ的放电回路。
为了防止电梯从快车K转换到慢车M时，DZZ有一个断电的瞬间，所以放入JK延时继电器，从而保证了制动器不会发生两次动作。
运行继电器JYT：
当电梯上行接触器S或下行接触器X吸合时，运行继电器JYT吸合，表示电梯在运行之中。
加速与减速延时继电器
1、原理图
2、原理说明：
当司机按下方向按钮启动关门时，通过JYT、1JQ，使J1SA吸合，则时通过R1SA给电容C1SA充电，当电梯开始运行时，JYT↓，J1SA并未立 即释放，C1SA通过R1SA对J1SA放电，使J1SA仍吸合一段时间，所以J1SA是延时释放继电器。当J1SA释放时，一级加速接触器1A吸合，电 梯经过降压启动到一级加速后进入稳速快车状态（参看运行回路）。
电梯在快车运行状态时，J2SA、J3SA、J4SA都处于吸合状态，一旦转入慢车，M↑→J2SA延时释放→2A↑→J3SA延时释放→3A↑→J4SA延时释放→4A↑，形成1级、2级、3级减速。
