PS 2鼠标转USB
一．ps/2鼠标转USB：
不是所有PS/2鼠标都可以改为USB鼠标的,可以改的PS/2鼠标的特征:
A.电路板一般带有两块集成电路,(一块光电感应,一块按键或USB协议转换,和一只24M的晶体振荡器--早期PS/2鼠标.)
B.后期的PS/2鼠标只有一块光电感应芯片,但也有一只24M晶体振荡器.
可以改的PS/2鼠标一般都带有晶体振荡器,如果按图改了,但电脑检测出为未知USB设备,而非鼠标设备,说明该PS/2鼠标不能改为USB鼠标了.
二.ps/2键盘转USB：
到目前为止我所知的ps/2键盘,这是不可能的,只能买个USB T0 PS2 带芯片的转换线吧.
三.ps/2鼠标转串口(RS232)：
PS/2鼠标口公插头图,RS-232串口公插头图
接线
PS/2公插头串口公插头
+5V 4 4+7+9 DTR+RTS+TR Data 1 1 CD
Gnd 3 3+5 TXD+GND Clock 5 6 DSR
绝大部分鼠标改接后可直接使用.
四.ps/2键盘转串口(RS232)：
如上图及接法,
但需要对串口编程,设计一个RS232串口信号转标准PS/2键盘信号的程序,实现模拟键盘输入数字或字符。
键盘、鼠标针孔接口与USB接口互换简单连接
键盘、鼠标针孔接口与USB接口
互换简单连接
江苏省泗阳县李口中学沈正中
在电脑的硬件使用过程中，常会碰到键盘、鼠标USB接口与针孔接口需要互换，下面笔者给出简单连接方法。
需要注意的是：不同的鼠标和键盘用线的颜色可能不一样，必须按序号替换即可。
一、USB（公插）即插头，各个接线的定义：
1 红线：电源正极（标识为：+5V或VCC）；
2 白线：电源负极（标识为：-D或Data-或USB Port -）；
3 绿线：正电压数据线（标识为：+D或Data+或USB Port +）；
4 黑线：负电压数据线（标识为：GND）。
二、PS／2（公插）即插头（针），各个接线的定义
1 红线：数据（标识为：DATA）；
2 保留空着不用（标识为：N／C）；
3 黑线：电源地（标识为：GND）；
4 白线：电源（标识为：+5V或VCC）；
5 蓝线：时钟（标识为：CLK）；
6 保留空着不用（标识为：N／C）。
三、键盘、鼠标USB接口与针孔接口互换连接。
最全鼠标ps2转usb接线(带图)
鼠标,键盘,ps/2,usb,串口,转换接线方法(图)一．ps/2鼠标转USB：不是所有PS/2鼠标都可以改为USB鼠标的,可以改的PS/2鼠标的特征:A.电路板一般带有两块集成电路,(一块光电感应,一块按键或USB协议转换,和一只24M的晶体振荡器--早期PS/2鼠标.)B.后期的PS/2鼠标只有一块光电感应芯片,但也有一只24M晶体振荡器.可以改的PS/2鼠标一般都带有晶体振荡器,如果按图改了,但电脑检测出为未知USB设备,而非鼠标设备,说明该PS/2鼠标不能改为USB鼠标了.二.ps/2键盘转USB：到目前为止我所知的ps/2键盘,这是不可能的,只能买个USB T0 PS2 带芯片的转换线吧.PS/2鼠标口公插头图,RS-232串口公插头图接线PS/2公插头串口公插头+5V 4 4+7+9 DTR+RTS+TR Data 1 1 CDGnd 3 3+5 TXD+GND Clock 5 6 DSR绝大部分鼠标改接后可直接使用.如上图及接法,但需要对串口编程,设计一个RS232串口信号转标准PS/2键盘信号的程序,实现模拟键盘输入数字或字符一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。
绝对不能出错，否则将烧毁主板或者外设。
相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。
这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。
二、USB接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCCGNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。
但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。
轻松把键盘、鼠标接口改造成USB
轻松把键盘、⿏标接⼝改造成USB轻松把键盘、⿏标接⼝改造成USB 最近真是不顺利，跟随我多⽇的LG光电USB⿏标，在多次死⾥逃⽣后终于彻底罢⼯。
没办法，花了200多⼤洋，买了个罗技的MX300。
在享受新⿏标带来的快感同时，⼜打起了⽼键盘的主意。
嗯，以前和⿏标套装的键盘还是使⽤串⼝的，可否改变⼀下？虽然有PS2接⼝to USB接⼝的转换器，但⼀是不⼀定能买到，⼆是不符合DIY的动⼿精神，所以还是决定⾃⼰动⼿。
通过⼩⽣的⼀番研究终于发现这⾥边的秘密…… ⾸先谈谈为什么要抛弃PS/2，很简单就是因为USB端⼝绝对的⽅便，⽀持热插拔和即插即⽤，因此可以⼤⼤⽅便我们平时的使⽤。
每台电脑理论上可以⽀持127个USB接⼝，随着USB的发展成熟，USB很有可能统⼀计算机接⼝，另外陈旧的PS/2接⼝有其本⾝的弊端，抛开热插拔等不说，PS/2接⼝在插⼊的时候很不⽅便，6个细⼩的针脚很难对准，⽽且很容易造成针脚的弯曲、折断。
所以我们有理由通过改造去抛弃它。
仔细研究⼀下两种接⼝的针脚，PS/2的针脚是6针的，⽽USB针脚却是4针，两者都提供＋5v的电压。
拆开键盘(⼩⼼⾥边的橡胶⼩帽⼉，弄不好撒的到处都是，别说我没提醒你)，⾥边竟然有4根线(黄、红、⽩、绿)，这就说明真正起作⽤的也就是4个针脚，和USB应该是⼀⼀对应的。
有了这点我想改造基本上是可⾏的，马上找了相关针脚资料看看。
不过本着diy的精神，还是谨慎为好。
本⼈⽤万能表检测了⼀下，结果却⼤跌眼睛，幸亏没有按照上⾯这个针脚的定义直接胡来，否则肯定失败。
测试后才知道，上⾯的是错误的。
唉，错的也往⽹上放，差点害苦我。
幸亏⼩⼼，呵呵。
按照本⼈的测试，针脚定义修正如下： 键盘接线黄、红、⽩、绿对应的针脚如下 黄3 红4 ⽩6 绿2 USB的针脚定义如下图： (注：图⽰仅供参考，可能有错) USB对应的线与针脚间的连接如下： 红4 ⽩3 绿2 ⿊1 这样弄清楚了各个针脚的意义，我们就可以进⾏改造了。
鼠标sp2改usb
自己动手-鼠标接口PS2变USB收藏分享 2010-10-24 16:00|发布者: 张磊|查看数: 495|评论数: 0摘要: 现在，大多数最新的笔记本电脑已经放弃了PS2接口，但是很多用户都是要外接鼠标的，特别是要求效率高的或者是作图用途的用户更是如此。
这就有一个问题了，以前买的PS2接口的鼠标用不上了，一个要另外买一个USB接口的鼠 ...现在，大多数最新的笔记本电脑已经放弃了PS2接口，但是很多用户都是要外接鼠标的，特别是要求效率高的或者是作图用途的用户更是如此。
这就有一个问题了，以前买的PS2接口的鼠标用不上了，一个要另外买一个USB接口的鼠标吗？我们DIYer们从来都是说NO！能不能改造成USB的呢？我怀着这样的疑问，开始了下面的试验：这个就是Genius的光电鼠，可以看到是PS2接口的：记得我以前买罗技的USB光电鼠标曾经送过一个USB转PS2的转换头，看来USB和PS2的电源和数据可能是可以通用的：用万用表测量，结果说明如下：USB的A点对应PS2的3点，是接地、USB的D点对应PS2的4点，提供＋5V电压，USB的B点对应PS2的5点，提供数据时钟，USB的D 点对应PS2的1点，是数据接口。
中间没有任何的电路，只是直接联通：好了，了解完转接口的原理后，我们就可以动手改造我们的鼠标了。
我们现在需要一根USB线，你可以从坏的USB设备上剪下来，也可以用标准的USB延长线剪掉母头留下公头，记得一定要找不是很粗而且柔软的那种，因为这样可以方便增加鼠标移动的灵活性.为了保险起见，防止弄错线的顺序，我把刚才的转接头插上，测量对应的线：PS2转接口的1针对应蓝色的线、3针对应黄线、4针对应白线、针对应l绿线，记录下来。
再测量原来的鼠标原装线对应的插口针：PS2口的1针对应黄色的线、3针对应绿线、4针对应蓝线、针对应l白线。
于是，和刚才的记录比较，我们获得了新的USB线和老PS2接口的线序对应顺序：新USB口原PS2口蓝色－> 黄色黄色－> 绿色白色－> 蓝色绿色－> 白色好了，按照接线表焊好新的USB线：后记：我改了许多国产PS2的鼠标，但是成功率并不是很高，有些改完后居然指针无法移动，有些系统提示找到硬件，但显示有错误。
如何把键盘、鼠标接口改造成USB
如何把键盘、鼠标接口改造成USB如何把键盘、鼠标接口改造成USB 最近真是不顺利，跟随我多日的LG光电USB鼠标，在多次死里逃生后终于彻底罢工。
没办法，花了200多大洋，买了个罗技的MX300。
在享受新鼠标带来的快感同时，又打起了老键盘的主意。
嗯，以前和鼠标套装的键盘还是使用串口的，可否改变一下？虽然有PS2接口 to USB接口的转换器，但一是不一定能买到，二是不符合DIY的动手精神，所以还是决定自己动手。
通过小生的一番研究终于发现这里边的秘密……首先谈谈为什么要抛弃PS/2，很简单就是因为USB端口绝对的方便，支持热插拔和即插即用，因此可以大大方便我们平时的使用。
每台电脑理论上可以支持127个USB接口，随着USB 的发展成熟，USB很有可能统一计算机接口，另外陈旧的PS/2接口有其本身的弊端，抛开热插拔等不说，PS/2接口在插入的时候很不方便，6个细小的针脚很难对准，而且很容易造成针脚的弯曲、折断。
所以我们有理由通过改造去抛弃它。
仔细研究一下两种接口的针脚，PS/2的针脚是6针的，而USB针脚却是4针，两者都提供＋5v的电压。
拆开键盘（小心里边的橡胶小帽儿，弄不好撒的到处都是，别说我没提醒你），里边竟然有4根线（黄、红、白、绿），这就说明真正起作用的也就是4个针脚，和USB应该是一一对应的。
有了这点我想改造基本上是可行的，马上找了相关针脚资料看看。
Pin Name Dir Description1 DATA Key Data2 n/c - Not connected3 GND Gnd4 VCC Power , +5 VDC5 CLK Clock6 n/c - Not connected不过本着diy的精神，还是谨慎为好。
本人用万能表检测了一下，结果却大跌眼睛，幸亏没有按照上面这个针脚的定义直接胡来，否则肯定失败。
测试后才知道，上面的是错误的。
唉，错的也往网上放，差点害苦我。
幸亏小心，呵呵。

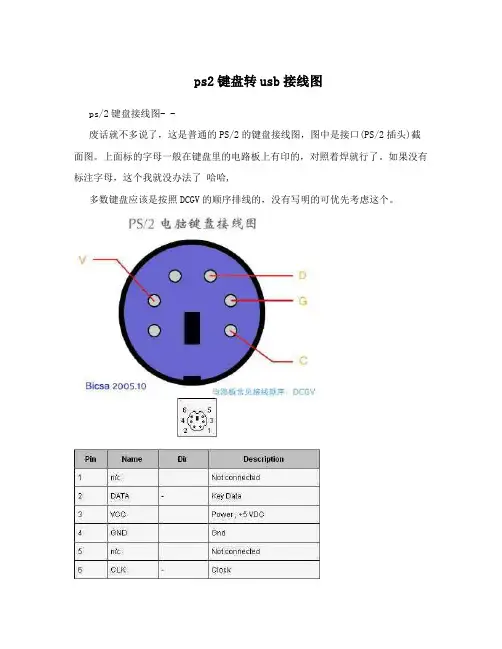

ps2键盘转usb接线图
ps2键盘转usb接线图ps/2键盘接线图- -废话就不多说了，这是普通的PS/2的键盘接线图，图中是接口(PS/2插头)截面图。
上面标的字母一般在键盘里的电路板上有印的，对照着焊就行了。
如果没有标注字母，这个我就没办法了哈哈,多数键盘应该是按照DCGV的顺序排线的，没有写明的可优先考虑这个。
键盘接线黄、红、白、绿对应的针脚如下黄3红4白6绿2USB的针脚定义如下图:(注:图示仅供参考，可能有错)USB对应的线与针脚间的连接如下: 红4白3绿2黑1这样弄清楚了各个针脚的意义，我们就可以进行改造了。
根据针脚定义我们对应的做出以下表格:首先取下旧鼠标上面的USB连线，直接从与鼠标电路板相连的地方剪断就行了;然后拨开线头，接下来取下键盘上的PS/2连线，并记住不同颜色的线的焊接点，同样可以从焊点处剪断;找来电烙铁，根据上表将USB线头依次焊接到键盘的焊点上，使用电烙铁需要注意，不要损伤电路板和芯片，注意避免和键盘后边的透明塑料线板接触。
如果没有电烙铁，可以拨开线头直接连接，然后用绝缘胶布封好。
这样做也相对简单，但是不美观。
好了，现在试试看，你有USB键盘了吧,好用吧,别忘了在BIOS里边将USB keyboard support设置为Enable啊。
否则用不了别怪我～有了键盘改造的经验，顺便说一下鼠标的改造。
让我们可以彻底抛弃PS/2接口。
找来一个双飞雁2D鼠标，打开鼠标。
同样有4根线颜色分别为蓝、白、绿、橙，用万能表测试了一下，发现针脚定义与键盘完全相同，可以参照键盘。
对应的电线和针脚连接为:蓝3白6绿2橙4当然USB接线和针脚也和刚才的一样了。
修改的时候也和修改键盘一样就行了。
不过需要注意的是鼠标的连线和电路板不是焊点，而是插槽，这样修改起来或许更方便。
具体的接线对应下表:以上就是关于键盘和鼠标PS/2接口改造为USB接口的方法。
通过这些改造我们就可以完全抛弃陈旧的PS/2而换上大红大紫的USB接口了。
ps2键盘接口换usb接口
ps2键盘接口换usb接口USB电缆有4条线，2条信号线，2条电源线，可提供5伏特电源。
允许的电压范围是 4.75V 至 5.25V，可提供的最大电流500mA，线缆最大长度可以达到5米。
PS/2接口针脚定义：1（空）2（键盘、鼠标数据信号）3（+5V(驱动控制芯片和LED指示灯)）4（地）5（空置）6（键盘、鼠标时钟信号）不过最好买个转接头安全些仔细研究一下两种接口的针脚，PS/2的针脚是6针的，而USB针脚却是4针，两者都提供＋5v的电压。
拆开键盘(小心里边的橡胶小帽儿，弄不好撒的到处都是，别说我没提醒你)，里边竟然有4根线(黄、红、白、绿)，这就说明真正起作用的也就是4个针脚，和USB应该是一一对应的。
键盘接线黄、红、白、绿对应的针脚如下黄3红4白6绿2USB的针脚定义如下图：USB对应的线与针脚间的连接如下：红4白3绿2黑1这样弄清楚了各个针脚的意义，我们就可以进行改造了。
根据针脚定义我们对应的做出以下表格：首先取下旧鼠标上面的USB连线，直接从与鼠标电路板相连的地方剪断就行了；然后拨开线头，接下来取下键盘上的PS/2连线，并记住不同颜色的线的焊接点，同样可以从焊点处剪断；找来电烙铁，根据上表将USB线头依次焊接到键盘的焊点上，使用电烙铁需要注意，不要损伤电路板和芯片，注意避免和键盘后边的透明塑料线板接触。
如果没有电烙铁，可以拨开线头直接连接，然后用绝缘胶布封好。
这样做也相对简单，但是不美观。
好了，现在试试看，你有USB键盘了吧？好用吧？别忘了在BIOS里边将USB keyboard support设置为Enable啊。
否则用不了别怪我！有了键盘改造的经验，顺便说一下鼠标的改造。
让我们可以彻底抛弃PS/2接口。
找来一个双飞雁2D鼠标，打开鼠标。
同样有4根线颜色分别为蓝、白、绿、橙，用万能表测试了一下，发现针脚定义与键盘完全相同，可以参照键盘。
对应的电线和针脚连接为：蓝3白6绿2橙4当然USB接线和针脚也和刚才的一样了。
PS2接口鼠标转USB接口
一．ps/2鼠标转USB：不是所有PS/2鼠标都可以改为USB鼠标的,可以改的PS/2鼠标的特征:A.电路板一般带有两块集成电路,(一块光电感应,一块按键或USB协议转换,和一只24M的晶体振荡器--早期PS/2鼠标.)B.后期的PS/2鼠标只有一块光电感应芯片,但也有一只24M晶体振荡器.可以改的PS/2鼠标一般都带有晶体振荡器,如果按图改了,但电脑检测出为未知USB设备,而非鼠标设备,说明该PS/2鼠标不能改为USB鼠标了.二.ps/2键盘转USB：到目前为止我所知的ps/2键盘,这是不可能的,只能买个USB T0 PS2 带芯片的转换线吧.三.ps/2鼠标转串口(RS232)：PS/2鼠标口公插头图,RS-232串口公插头图接线PS/2公插头串口公插头+5V 4 4+7+9 DTR+RTS+TR Data 1 1 CDGnd 3 3+5 TXD+GND Clock 5 6 DSR绝大部分鼠标改接后可直接使用.四.ps/2键盘转串口(RS232)：如上图及接法,但需要对串口编程,设计一个RS232串口信号转标准PS/2键盘信号的程序,实现模拟键盘输入数字或字符。
轻松把键盘、鼠标接口改造成USB最近真是不顺利，跟随我多日的LG光电USB鼠标，在多次死里逃生后终于彻底罢工。
没办法，花了200多大洋，买了个罗技的MX300。
在享受新鼠标带来的快感同时，又打起了老键盘的主意。
嗯，以前和鼠标套装的键盘还是使用串口的，可否改变一下？虽然有PS2接口to USB接口的转换器，但一是不一定能买到，二是不符合DIY的动手精神，所以还是决定自己动手。
通过小生的一番研究终于发现这里边的秘密……首先谈谈为什么要抛弃PS/2，很简单就是因为USB端口绝对的方便，支持热插拔和即插即用，因此可以大大方便我们平时的使用。
每台电脑理论上可以支持127个USB接口，随着USB 的发展成熟，USB很有可能统一计算机接口，另外陈旧的PS/2接口有其本身的弊端，抛开热插拔等不说，PS/2接口在插入的时候很不方便，6个细小的针脚很难对准，而且很容易造成针脚的弯曲、折断。
鼠标接口变换实战-基础电子
鼠标接口变换实战-基础电子鼠标接口的转换自然可以到电脑市场买现成的转换线，似乎是PS/2转USB不常见，而USB转PS/2的转换线即常见又便宜，原因是采用USB接口的鼠标大都采用了名为"U+P"的控制IC,即同时兼容USB与PS/2接口的控制IC,不需要任何额外的转换电路，只是接口不同而已。
如果不是采用"U+P"控制IC的鼠标，市售的转换线恐怕也不好使。
不管如何，对于爱好者而言，动手才是硬道理。
这次动手进行接口转换的鼠标是光电的，一个是双飞燕的KBS-827D（左），PS/2接口，10指飞光电套装里的，一个是罗技的M115（右），合适笔记本使用的，USB接口，实物如图1所示。
图1 两个不同接口的光电鼠标双飞燕光电鼠标的结构与电路及其接口变换拆开的双飞燕鼠标如图2所示，控制IC是BL8156C（U2），DIP-16封装，位于图2左图下部，光电管（D1）的驱动IC是PAN3101DB （U1），较为常见，位于图2左图中部，错列DIP-8封装，即Staggered DIP-8,台湾的Pixart公司有生产但是不限于该公司，支持800cpi的分辨率。
图中U1与D1的位置正上方原本是有黑色的塑料遮光罩的，为了看清楚结构，也为了改罗技的M115,拆去了。
图中印制板上的型号标识是OP-27DPS2CT,版本号是01,时间是2022.07.28.与普通鼠标略有不同是，双飞燕的这款鼠标有一个双击键，俗称"交火键",就是图1中的按键S1,按一下顶两下，在某些频繁使用双击功能的游戏中可以省些力气，不过位置不太好，刚使用的时候会觉得还不如双击左键更方便。
板上醒目的0748数字下方标着CON1的位置就是鼠标连线的位置，从上方数个脚单独有一个小方框，视为1脚。
实测CON1各脚的功能与电压为：①脚-地，0V;②脚-DATA（推测），4.90V;③脚-CLK （推测），4.90V,④脚-电源，4.90V。
