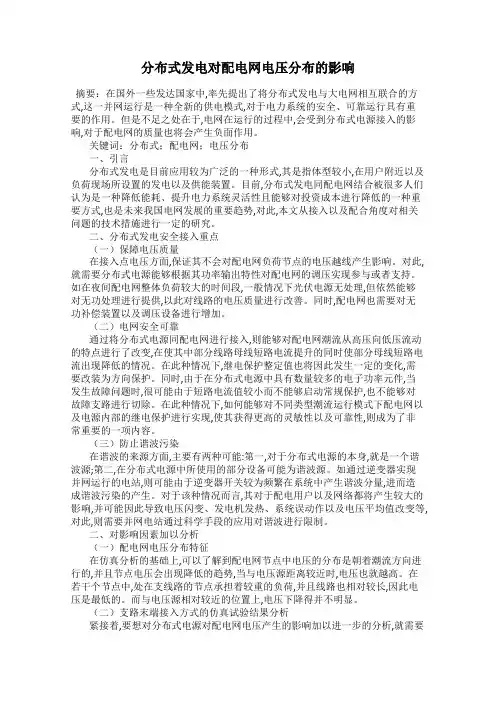

分布式发电对配网静态电压稳定性的影响
分布式发电对配电网电压分布的影响
分布式发电对配电网电压分布的影响摘要：在国外一些发达国家中,率先提出了将分布式发电与大电网相互联合的方式,这一并网运行是一种全新的供电模式,对于电力系统的安全、可靠运行具有重要的作用。
但是不足之处在于,电网在运行的过程中,会受到分布式电源接入的影响,对于配电网的质量也将会产生负面作用。
关键词：分布式；配电网；电压分布一、引言分布式发电是目前应用较为广泛的一种形式,其是指体型较小,在用户附近以及负荷现场所设置的发电以及供能装置。
目前,分布式发电同配电网结合被很多人们认为是一种降低能耗、提升电力系统灵活性且能够对投资成本进行降低的一种重要方式,也是未来我国电网发展的重要趋势,对此,本文从接入以及配合角度对相关问题的技术措施进行一定的研究。
二、分布式发电安全接入重点（一）保障电压质量在接入点电压方面,保证其不会对配电网负荷节点的电压越线产生影响。
对此,就需要分布式电源能够根据其功率输出特性对配电网的调压实现参与或者支持。
如在夜间配电网整体负荷较大的时间段,一般情况下光伏电源无处理,但依然能够对无功处理进行提供,以此对线路的电压质量进行改善。
同时,配电网也需要对无功补偿装置以及调压设备进行增加。
（二）电网安全可靠通过将分布式电源同配电网进行接入,则能够对配电网潮流从高压向低压流动的特点进行了改变,在使其中部分线路母线短路电流提升的同时使部分母线短路电流出现降低的情况。
在此种情况下,继电保护整定值也将因此发生一定的变化,需要改装为方向保护。
同时,由于在分布式电源中具有数量较多的电子功率元件,当发生故障问题时,很可能由于短路电流值较小而不能够启动常规保护,也不能够对故障支路进行切除。
在此种情况下,如何能够对不同类型潮流运行模式下配电网以及电源内部的继电保护进行实现,使其获得更高的灵敏性以及可靠性,则成为了非常重要的一项内容。
（三）防止谐波污染在谐波的来源方面,主要有两种可能:第一,对于分布式电源的本身,就是一个谐波源;第二,在分布式电源中所使用的部分设备可能为谐波源。

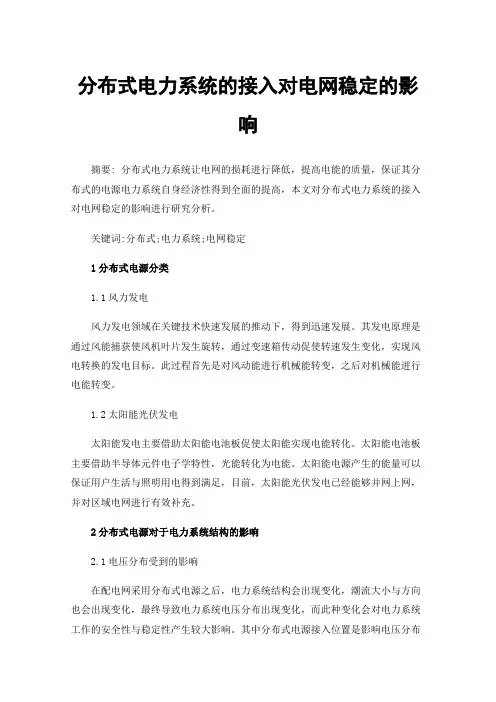

分布式电力系统的接入对电网稳定的影响
分布式电力系统的接入对电网稳定的影响摘要: 分布式电力系统让电网的损耗进行降低，提高电能的质量，保证其分布式的电源电力系统自身经济性得到全面的提高，本文对分布式电力系统的接入对电网稳定的影响进行研究分析。
关键词:分布式;电力系统;电网稳定1分布式电源分类1.1风力发电风力发电领域在关键技术快速发展的推动下，得到迅速发展。
其发电原理是通过风能捕获使风机叶片发生旋转，通过变速箱传动促使转速发生变化，实现风电转换的发电目标。
此过程首先是对风动能进行机械能转变，之后对机械能进行电能转变。
1.2太阳能光伏发电太阳能发电主要借助太阳能电池板促使太阳能实现电能转化。
太阳能电池板主要借助半导体元件电子学特性，光能转化为电能。
太阳能电源产生的能量可以保证用户生活与照明用电得到满足，目前，太阳能光伏发电已经能够并网上网，并对区域电网进行有效补充。
2分布式电源对于电力系统结构的影响2.1电压分布受到的影响在配电网采用分布式电源之后，电力系统结构会出现变化，潮流大小与方向也会出现变化，最终导致电力系统电压分布出现变化，而此种变化会对电力系统工作的安全性与稳定性产生较大影响。
其中分布式电源接入位置是影响电压分布的主要因素，若是接入点与母线间距较大，会明显影响电压分布。
若是分布数量节点较多，则会有效支持电压。
在节点潮流和分布式电源的输出潮流出现叠加现象之后，会导致节点电压增加，无法保证稳定状态，，若是接入点位置较为固定，则随着电源总出力增加，电压支撑作用也随之增加，可以提高电压整体水平。
例如，某发电厂在接入220KV主变后，其母线电压是228.02kv,并且1#主变负荷在达到28.28MW情况下，基于特定变比条件，11OKV的I母线电压是107.1502kv。
其输出无功为6.7Mvar、有功为26.7MW，在其他电网参数不变条件下增加分布式电源，经过测量11OKV的I母线电压是108.3512kv，有效提升了I母线电压。
2.2电能质量受到的影响将分布式电网接入电力系统之后，配电网潮流方向出现变化，负荷功率与电源出现变化之后，网络潮流出现变化，若是电源输出功率比用户需求大时，会改变潮流方向，而潮流方向与大小对网络节点电压会产生较大影响。

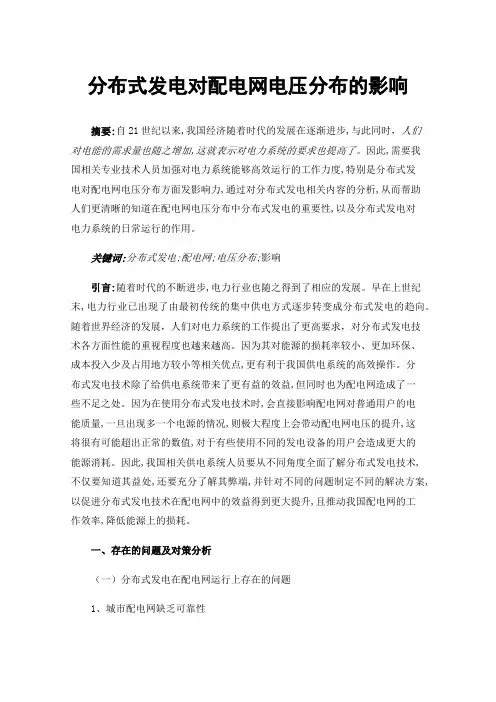

分布式发电对配电网电压分布的影响
分布式发电对配电网电压分布的影响摘要:自21世纪以来,我国经济随着时代的发展在逐渐进步,与此同时，人们对电能的需求量也随之增加,这就表示对电力系统的要求也提高了。
因此,需要我国相关专业技术人员加强对电力系统能够高效运行的工作力度,特别是分布式发电对配电网电压分布方面发影响力,通过对分布式发电相关内容的分析,从而帮助人们更清晰的知道在配电网电压分布中分布式发电的重要性,以及分布式发电对电力系统的日常运行的作用。
关键词:分布式发电;配电网;电压分布;影响引言:随着时代的不断进步,电力行业也随之得到了相应的发展。
早在上世纪末,电力行业已出现了由最初传统的集中供电方式逐步转变成分布式发电的趋向。
随着世界经济的发展，人们对电力系统的工作提出了更高要求，对分布式发电技术各方面性能的重视程度也越来越高。
因为其对能源的损耗率较小、更加环保、成本投入少及占用地方较小等相关优点,更有利于我国供电系统的高效操作。
分布式发电技术除了给供电系统带来了更有益的效益,但同时也为配电网造成了一些不足之处。
因为在使用分布式发电技术时,会直接影响配电网对普通用户的电能质量,一旦出现多一个电源的情况,则极大程度上会带动配电网电压的提升,这将很有可能超出正常的数值,对于有些使用不同的发电设备的用户会造成更大的能源消耗。
因此,我国相关供电系统人员要从不同角度全面了解分布式发电技术,不仅要知道其益处,还要充分了解其弊端,并针对不同的问题制定不同的解决方案,以促进分布式发电技术在配电网中的效益得到更大提升,且推动我国配电网的工作效率,降低能源上的损耗。
一、存在的问题及对策分析（一）分布式发电在配电网运行上存在的问题1、城市配电网缺乏可靠性在城市电网规划过程中，由于技术和成本的限制，往往会出现问题。
例如，由于技术条件的限制，城市电网主要采用单电源供电，缺乏灵活性，不提供多点连接，负荷过大，电网长度过长。
城市电网电压波动大，供电效率低，基础科技经济条件相对落后。

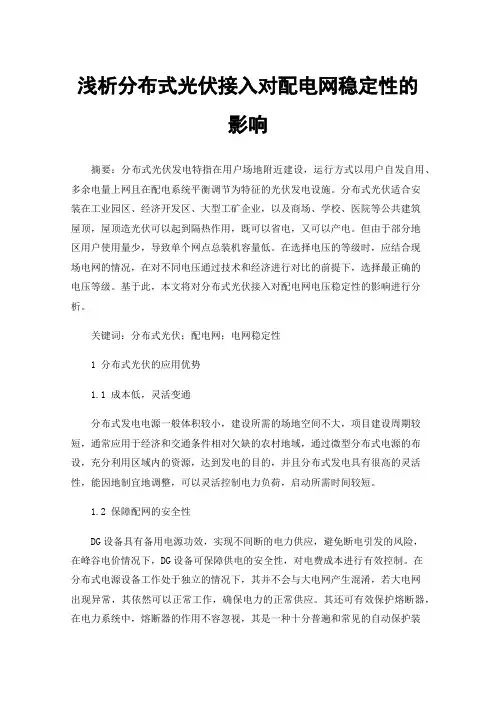

浅析分布式光伏接入对配电网稳定性的影响
浅析分布式光伏接入对配电网稳定性的影响摘要：分布式光伏发电特指在用户场地附近建设，运行方式以用户自发自用、多余电量上网且在配电系统平衡调节为特征的光伏发电设施。
分布式光伏适合安装在工业园区、经济开发区、大型工矿企业，以及商场、学校、医院等公共建筑屋顶，屋顶造光伏可以起到隔热作用，既可以省电，又可以产电。
但由于部分地区用户使用量少，导致单个网点总装机容量低。
在选择电压的等级时，应结合现场电网的情况，在对不同电压通过技术和经济进行对比的前提下，选择最正确的电压等级。
基于此，本文将对分布式光伏接入对配电网电压稳定性的影响进行分析。
关键词：分布式光伏；配电网；电网稳定性1 分布式光伏的应用优势1.1 成本低，灵活变通分布式发电电源一般体积较小，建设所需的场地空间不大，项目建设周期较短，通常应用于经济和交通条件相对欠缺的农村地域，通过微型分布式电源的布设，充分利用区域内的资源，达到发电的目的，并且分布式发电具有很高的灵活性，能因地制宜地调整，可以灵活控制电力负荷，启动所需时间较短。
1.2 保障配网的安全性DG设备具有备用电源功效，实现不间断的电力供应，避免断电引发的风险，在峰谷电价情况下，DG设备可保障供电的安全性，对电费成本进行有效控制。
在分布式电源设备工作处于独立的情况下，其并不会与大电网产生混淆，若大电网出现异常，其依然可以正常工作，确保电力的正常供应。
其还可有效保护熔断器，在电力系统中，熔断器的作用不容忽视，其是一种十分普遍和常见的自动保护装置。
在这种情况下，若线路中出现电流过大的情形，并且超过了线路可承载的范围，就会出现熔断器自动切断电路的情形，进而确保配电网可以安全、稳定地运转。
在一般情况下，熔断器的安装位置主要存在两种情况，一是在电路的分支处进行安装，二是在变电器的高压侧进行安装。
如果在电路的末端位置出现某些故障，会导致熔断器在最短的时间内完成切断操作，对电力的线路进行更有针对性的保护。
同时，将分布式光伏电站接入电力输送线路中，能对线路运行结构进行科学有效的调整，从而提高其稳定性。

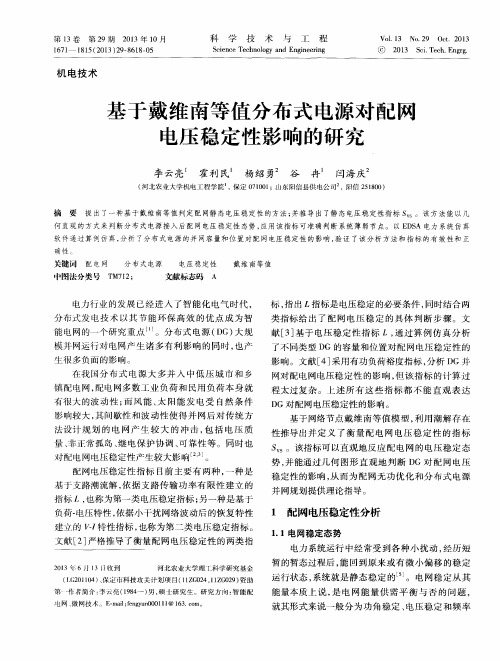

基于戴维南等值分布式电源对配网电压稳定性影响的研究
关键词
配 电网
分布 式电源
中图法 分类号
Ｔ Ｍ ７ １ ２ ；
文献 标志码
电力 行业 的发 展 已经 进 入 了智 能化 电气 时 代 ， 分 布式 发 电技 术 以 其 节 能 环 保 高 效 的 优 点 成 为智
能 电 网的一个 研 究 重点 … 。分 布式 电源 （ Ｄ Ｇ） 大规
第 一－ 作者简介 ： 李云亮 （ １ ９ ８ ４ 一） 男， 硕 士 研 究 生 。研 究 方 向 ： 智 能 配
电网、 微 网技 术 。Ｅ — ｍ ａ ｉ ｌ ： ｆ ｅ ｎ ｇ ｙ ｕ ｎ ０ ０ ０ １ １ １ ＠１ ６ ３ ． Ｃ Ｏ Ｂ。
运行状态， 系统就是静态稳定 的 ｊ 。电网稳定从其
ｌ 配网 电压稳定性分析
１ ． １电网稳 定态 势 电力 系统 运 行 中经 常受 到 各 种 小 扰 动 ， 经 历 短 暂 的暂态 过程 后 ， 能 回到原 来 或 有 微 小 偏 移 的 稳定
（ Ｉ ， Ｇ ２ ０ １ １ ０ ４ ） 、 保定市科技攻关计划项 目（ １ １ Ｚ Ｇ ０ ２ ４， １ １ Ｚ Ｇ ０ ２ ９ ） 资助
组电磁功率的平衡 问题 ； 电压稳定 是研究 负荷需求 与系统 向负荷供 电的电磁功率平衡 问题 ； 频率稳定
是研 究发 电 和 负 荷 需 求 出现 大 的 不 平 衡 时 频 率 保
持 在允 许 范 围 内 的 问 题 。在 网 络 失 稳 过 程 中 的不
能量 本质 上 说 ， 是 电 网 能 量 供 需 平 衡 与 否 的 问题 ， 就其 形式 来说 一 般分 为功 角 稳 定 、 电压 稳 定 和 频 率
２ ９ 期
李云亮 ， 等： 基 于戴 维南等值分布式 电源对配 网电压稳定性影响 的研究

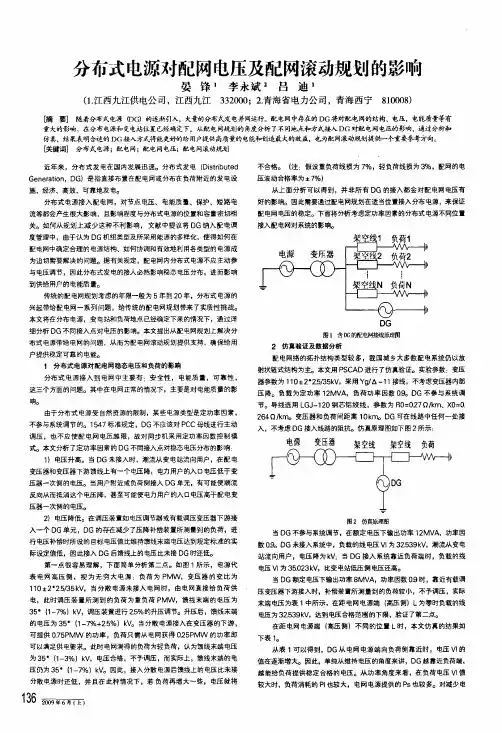

分布式电源对配网电压及配网滚动规划的影响
分布式电源对配网电压及配网滚动规划的影Ⅱ向晏锋李永斌：吕迪(1．江西九江供电公司，江西九江332000；2．青海省电力公司，青海西宁810008)[}f奄要】随着分布式电源白G)的逐渐引入，大量的分布式发电并网运行。
配电网中存在的D G将对配电网的结构、电压，电能质量等有重大的影响。
在分布电源和变电站住置已经确定下，从配电网期划的角度分析了不同地点和方式接_、D G对配电网电压的影响，通过分析和仿真，结果表明合适的D G接入方式将能更好的给用户提供高质量的电能和创造最大的效益，也为配网滚动女2划提供一个重要参考方向。
[关镭间]分布式电源；配电网；配电网电压；配电网滚动舰瑚I近年来，分布式发电在国内发展迅速。
分布式发电(D i st ri but e d G ener at i on，D G)是指直接布置在配电网或分布在负荷附近的发电设施，经济、高效、可靠地发电。
分布式电源接入配电网，对节点电压、电能质量、保护、短路电流等都会产生很大影响，且影响程度与分布式电源的位置和容量密切相关。
如何从规划上减少这种不利影响，文献中提议将D G纳入配电调度管理中，由于认为D G机组类型及所采用能源的多样化，使得如何在配电网中确定合理的电源结构、如何协调和有效地利用各类型的电源成为迫切需要解决的问题。
据有关规定，配电网内分布式电源不应主动参与电压调节，因此分布式发电的接人必然影响稳态电压分布，进而影Ⅱ向到供给用户的电能质量。
传统的配电网规划考虑的年限一般为5年到20年，分布式电源的兴起带给配电网一系列问题，给传统的配电网规划带来了实质性挑战。
本文将在分布电源，变电站和负荷地点已经确定下来的情况下，通过详细分析D G不同接入点对电压的影响。
本文提出从配电网规划上解决分布式电源带给电网的问题，从而为配电网滚动规划提供支持，确保给用户提供稳定可靠的电能。
1分布式电源对配电网稳态电压和负荷的影响分布式电源接入到电网中主要有：安全性，电能质量，可靠性。
分布式发电对配电网电压分布的影响 田崇峰
分布式发电对配电网电压分布的影响田崇峰摘要：分布式发电对配电网电压分布产生较大影响，要求电力规划设计人员做好相关设计工作。
尤其是电力行业深化改革的背景下，做好相关研究工作具有现实意义。
基于此，本文通过分析电力系统规划设计的内容，探讨电力系统规划受到的影响，阐述应对这种影响的措施，推动电力行业健康发展。
关键词：电力系统；规划设计；电压分布我国经济已经步入新常态，持续推进与深化电力体制及其他领域的改革，随着新一轮电力体制改革的启动，国家陆续出台一系列配套文件。
电力系统规划制定电力系统的发展方案，也是电力工业发展的指导。
电力工程设计中规划设计作为主要内容，规划设计质量直接影响到整个系统的安全可靠运行，也会对后期电力工程设计造成影响。
1、电力系统规划设计内容1.1 负荷与主变容量选择及投资费用电力规划设计的基础与前提就是分析与预测电力负荷，通常需要精准预测中短期的电力负荷，时间不超过10a。
如，某地区基础电力负荷为23MW，以当年复合增长率为基础进行计算，如表1所示为可以选择的主变容量与台数配置。
表1 可选择的主变容量与台数配置通过MATLAB计算得出LCC费用，具体如表2所示，根据工程情况选择合适的配置方案。
表2 MATLAB计算得出LCC费用（万元）1.2 电源分析电源规划设计，通过统计分析电力系统周边已建、在建及拟建工程，总结归纳后对电源进行规划。
根据类型将电力电源分成两类，即统调与地方模式，通常统调电源包括各类大型发电厂，电力由电网统一调度分析；地方电源包括自备发电机、小型水电站等。
不同时期这两类电源有着不同的调度策略，尤其是随着持续投入使用电源机组，做好电源统计分析工作具有现实意义，这也是电源规划设计的主要内容。
1.3 电力电量平衡的内容电力电量平衡，指的是预测电力负荷及分析电源出量，基于电力电量平衡对供电区域的电量进行计算，确保各个用电项目的电量充足，这也是约束电力规划设计的主要内容。
通过预测负荷得出各年度水平年的系统最大的负荷，进而获得准确的电量盈亏、发电总量及变电设备容量。
分布式光伏发电系统对配电网电压的影响
分布式光伏发电系统对配电网电压的影响发布时间：2022-08-23T07:06:07.819Z 来源：《新型城镇化》2022年17期作者：石岩[导读] 分布式光伏发电系统的接入，增加了系统的短路容量，能在一定程度上抑制区域配电网的电压波动，在分布式光伏发电系统接入和退出配电网的过程中，可能造成较大的系统电压波动，而外部环境如光照和温度等的变化也会导致输出功率不稳定，从而引起电压波动。
云南电网有限责任公司玉溪供电局云南玉溪 653100摘要：分布式光伏发电系统的接入，增加了系统的短路容量，能在一定程度上抑制区域配电网的电压波动，在分布式光伏发电系统接入和退出配电网的过程中，可能造成较大的系统电压波动，而外部环境如光照和温度等的变化也会导致输出功率不稳定，从而引起电压波动。
鉴于此，本文先概述了分布式光伏发电系统，然后对分布式光伏发电系统对配电网电压的影响进行了探讨。
关键词：分布式光伏发电系统；配电网；电压；影响1分布式光伏发电系统分布式光伏发电系统特指采用光伏组件，将太阳能直接转换为电能的分布式发电系统。
它是一种新型的、具有广阔发展前景的发电和能源综合利用方式，它倡导就近发电，就近并网，就近转换，就近使用的原则，不仅能够有效提高同等规模光伏电站的发电量，同时还有效解决了电力在升压及长途运输中的损耗问题。
分布式光伏发电具有以下特点：一是输出功率相对较小。
一般而言，一个分布式光伏发电项目的容量在数千瓦以内。
与集中式电站不同，光伏电站的大小对发电效率的影响很小，因此对其经济性的影响也很小，小型光伏系统的投资收益率并不会比大型的低。
二是污染小，环保效益突出。
分布式光伏发电项目在发电过程中，没有噪声，也不会对空气和水产生污染。
三是能够在一定程度上缓解局地的用电紧张状况。
但是，分布式光伏发电的能量密度相对较低，每平方米分布式光伏发电系统的功率仅约100瓦，再加上适合安装光伏组件的建筑屋顶面积有限，不能从根本上解决用电紧张问题。
分布式发电对电力系统稳定性的影响
分布式发电对电力系统稳定性的影响1. 引言1.1 背景介绍1.2 课题重要性和研究意义1.3 研究目的和研究问题1.4 研究方法和数据来源2. 电力系统稳定性概述2.1 定义与概念2.2 稳定性分类2.3 稳定性指标2.4 影响稳定性的因素3. 分布式发电技术概述3.1 分布式发电的定义与类型3.2 分布式发电的特点和优势3.3 分布式发电技术的运行方式与模式4.4.1 增加电力系统复杂度4.1.1 分布式发电的接入方式4.1.2 分布式发电的容量和分布范围4.2 对电力系统频率稳定性的影响4.2.1 分布式发电的波动性4.2.2 分布式发电的响应速度4.3 对电力系统电压稳定性的影响4.3.1 分布式发电的无功功率调节能力4.3.2 分布式发电的电流和电压波动4.4 对电力系统动态稳定性的影响4.4.1 分布式发电对系统惯性的影响4.4.2 分布式发电对电力系统动态响应能力的影响5. 分布式发电对电力系统稳定性的提升方法5.1 物理方面的提升方法5.1.1 分布式发电的技术改进5.1.2 分布式发电的协同控制5.2 网络方面的提升方法5.2.1 高效可靠的通信网络5.2.2 智能化的监控与管理系统5.3 和经济方面的提升方法5.3.1 完善的支持和监管体系5.3.2 分布式发电的经济激励机制6. 国内外案例分析6.1 国外分布式发电案例分析6.2 国内分布式发电案例分析7. 结论7.1 主要研究结果总结7.2 研究的局限性和不足之处7.3 对未来研究方向的建议和展望8. 致谢9. 附录这份3000字以上的课题报告以[]为主题，通过充实完整的章节内容和逻辑清晰的结构，全面探讨了。
报告包括引言、电力系统稳定性概述、分布式发电技术概述、、分布式发电对电力系统稳定性的提升方法、国内外案例分析、结论等章节。
报告还通过附录和致谢对相关信息进行补充和感谢。
最后，报告在结论部分对研究的主要结果进行总结，并提出对未来研究方向的建议和展望。
分布式电源的接入对配电网的影响
分布式电源的接入对配电网的影响随着经济的快速发展和城市化进程的加快，能源需求不断增长，传统中心化发电模式已经不能满足日益增长的用电需求。
因此，分布式电源作为一种新型的能源供应模式，逐渐成为人们关注的焦点。
分布式电源指的是小型的、散布在用户端的不同类型的发电设备，包括太阳能光伏、风力发电、燃气发电等，其接入到配电网中，可以对传统中心化的发电方式进行有效补充和完善。
分布式电源具有灵活性和高效性的特点，可以更好地适应电能需求的变化和能源资源的不确定性。
与传统的中心化发电方式相比，分布式电源可以实现就近发电、就近消纳的理念，减少输电损耗、提高用电效率，从而降低电网的运行成本。
此外，分布式电源的接入还可以提高电力系统的供电可靠性和稳定性，解决传统配电网容量不足、过载等问题，为构建智能电网奠定基础。
然而，分布式电源的接入也带来了一定的挑战和影响。
首先，分布式电源的规模较小，单个发电单元的装机容量有限，难以像传统大型发电厂那样提供大量的电力输出，这给系统运行带来了一定的不确定性和不稳定性。
其次，由于分布式电源主要集中在用户端，可能导致电网的电压、频率等参数波动较大，影响电网的功率平衡和稳定性。
此外，分布式电源的多样性和不规模性带来了对电网运行管理的挑战，需要更新升级现有的电网调度和控制系统，以适应分布式电源的接入。
为了充分发挥分布式电源的优势，应该采取有效的措施和政策，促进其有序接入到配电网中。
首先，应建立健全的分布式电源接入政策和规范，明确分布式电源的接入标准和条件，优化电网调度和控制机制，保障分布式电源的安全运行。
其次，应加强对分布式电源技术的研究和开发，提高其发电效率和可靠性，降低其成本，推动分布式电源的大规模应用。
此外，还应注重加强配电网和分布式电源之间的通信、监测和控制系统建设，实现电网设备的互联互通，提高电网的智能化程度，为分布式电源的接入提供技术支持。
总的来说，分布式电源的接入对配电网的影响是积极的，它可以促进能源多元化和可再生能源的利用，提高电网的供电质量和可靠性，推动电能革命的发展。
