电压稳定性的分析方法
电压稳定性的分析方法
经过对上章节建立的数学模型的讨论可以得到，静态分析法和动态分析法是目前广泛运用于分析电压稳定性的两种分析方法，前者主要建立在稳态潮流方程的基础之上；后者主要建立在非线性微分方程的基础之上。
3.1 静态电压稳定性的分析方法
静态问题一般是指系统电压失稳的问题，很早以前，研究人员认为导致这种问题的原因是整个系统的负载过大，在基础学科不断的发展之下，科研工作者将数学工具中的代数方程应用到电压稳定的研究中，其中潮流多值法和雅可比矩阵奇异法，延拓潮流法以及最大传输功率法为最常用的数学计算工具。
研究人员对于静态问题的研究，通常是将电力系统建立在传输功率达到最大时的稳定极限电压的前提下，之后采用数学计算方法（即稳态的潮流方程）对电力系统中稳定电压的临界点问题进行分析。下面简要地叙述静态分析方法中比较具有代表性、使用广泛的方法。
3.1.1最大功率法
有的观点认为系统有不正常现象一般都是由于需要的负荷达到或越过了电力网络传输功率最大值的时候引起的，而该观点是以电力系统中静态电压稳定极限状态下传输功率达到极限值（即最大功率法）作为基本依据。这种代数计算方法又是以电力系统中每一负荷节点的有功功率准则，无功功率准则和整体负荷的复功率的叠加之和准则，另外这种依据也是作为求解电力系统稳态电压临界值的常用方法。
3.1.2灵敏度分析法
对于系统的稳定性的判定，我们可以通过分析输出变化对周围条件变化的灵敏度，利用系统参数与周围条件变化的具体关系进行分析研究的方法。灵敏度分析法因其计算简便，工作量小，概念明确等优点而被广泛运用。 其中GLdEdV/、LLdQdV/、LGdQdQ/、LGdVdQ/为比较常见的灵敏度计算判别公式。
式中：LV——负荷节点；
LQ——无功功率注入量；
GE、GQ——无功源节点的电压；
Q——为电力系统中无功功率和负荷无功需求之间的差值。
在一般常用的简单系统中，每种判断方法都是等价的，并且可以依据系统功率极限值给出准确的判断结果。对于复杂的系统，因为需要运用雅可比矩阵进行分析，所以产生的结果会有一定的偏差，从而难以做出准确的判别。
3.1.3特征值分析法、模态分析法及奇异值分解法
上述几种方法，皆为通过分析潮流雅可比矩阵去展示系统某些特性。同时为了降低电压与无功之间的额相关性，一般在分析时通常降低雅可比矩阵的阶数。通常将矩阵中得出的最小特征值作为判断系统是否稳定的一个依据。模态分析在假定较大的一个输送功率情况下通过雅可比矩阵得出的最小特征值以及所得特征向量的方向的对比得到电力系统中发生的各节点电压不稳定的变化程度，由于该方法对于参数的设定均为实数，所以在实际工程中运用广泛。虽然代数计算方法奇异值分析和特征值分析，最小奇异值控制与特征向量的特征值分析法中的一些特征是相通的，但是由此计算出的特征向量的最小特征值为非正数的概率依然比较高。
由上述方法很难对电力系统的电压进行稳定性做出判定，这是因为现实生活中的大多数系统模型都是非线性关系的，不能将其作为线性问题进行研究，但是上述方法对于系统的故障诊断和求解某一问题的近似值仍然有着很重要的研究意义。
3.1.4连续潮流法
连续潮流法就是为了针对上一节所述几种方法的弊端而提出的一种通过对非线性问题建立非线性矩阵，通过计算得出所需的参数值最终建立并求解曲线方程的方法，其主要应用于求解PV、QV曲线的方程。它的关键是引用适合的参数以确定与其临界点相邻解其收敛性。此外，为了增加计算的速度，还应用了各种策略比如校正、预测等等。在研究四电压稳定的过程中，充分考虑到了各种实际计算条件的限制，得出的功率裕度，能够迅速的对电压稳定状况做出相应的响应，故连续潮流法是一种经典的方法。
3.1.5非线性规划法
所谓非线性规划法是指将电压崩溃点问题转化成求解非线性函数的优化问题，就可以将电力系统中不同负荷节点作为目标函数建立求解方程。这样我们就能很好的考虑各种不等式和等式的限制,在解决实际问题时更有实用价值。虽然对于非线性规划问题的求解相比于非线性方程组更为复杂，但是，此方法确是纠正以及预防电压稳定控制和计算系统电压稳定裕度不可或缺的重要环节。
3.1.6零特征根法
零特征根法经常用于求解电压系统中的临界值。一般是通过非线性方程去表达临界点的数学性质，然后用过临界点的值反向求解该方程组。在电压稳定问题中,通常将静态电压稳定临界点表达成为一个非零左(右)特征向量的方法,即解决以下方程:
(,)0'0()0xfxywflw或者(,)00()0xfxyfvlv（3.1）
0,yxf表示的是潮流之间关系，0xfw和0wl表示潮流雅可比矩阵奇异，且其特征向量值为非0值。
对于初值，零特征根法有很高要求，考虑不等式其限制条件比较难，有必要使用初始化的办法。如今，有几种试着去考虑不等式约束的方法于实际系统下的效果欠佳，期待进一步的探讨和钻研。
综上所述，可以发现以潮流方程唯理论基础的静态分析方法的应用相当广泛。
3.2动态电压稳定性的分析方法 电力系统是一个典型的动态系统，该系统并不总是单独的出现电压不稳定的状况，偶尔也会夹杂功角不稳定的状况。在同时发生功角和电压不稳定的状况时，其中必然有一种是占据核心位置的，但是很难分别，想要知道为什么系统会不稳定，需要从基本原因分析，从系统的运行方式以及控制方式上找原因，将两种情况的原因分别分析是非常关键的。动态分析法主要应用于干扰较小情况下的分析或者时域仿真的分析。
由此看出电力系统中电压的稳定性问题其实是一个动态研究问题，通过对不断变化下稳定电压的动态特征的提取发现，并结合静态下的稳定电压的分析结果就可以找出电压崩溃的真正原因。当前，对于电力系统中的电压的动态稳定分析问题是在系统周围较小干扰条件或则较大干扰条件下进行的，后者情况往往需要研究人员运用能量函数（或则时域法）进行研究讨论，因此非线性动力学法也是为解决上述问题的最为常见的研究方法。
3.2.1小干扰电压稳定分析方法
干扰分析法也是常用的一种用于分析系统稳定性的研究方法。其操作的要点是需将电力系统中的微分方程线性拟合，然后再去除其余不必要的代数约束得到代数计算矩阵，最后通过计算此矩阵的特征向量及其所对应的特征值，肥西得出电力系统电压失稳的根源，电压稳定问题会导致很多元器件以及电网出问题，其中包括所有的机械元器件以及电子元器件的问题，故完全通过小干扰分析是十分困难的。现实中，一般都从规定时间内简单化，所以，怎样地从研讨对象中用适合的动态元件、创建出一个能够最大幅度简化却又可以准确的对系统动态过程分析做出反应的模型，是小干扰稳定分析中最主要的。先后地出现计算特征值的双迭代法、S矩阵法。小干扰法的稳定性的判定可以通过两组Jacobian矩阵中determinant的符号的差异确定，这样就不必单独去求解对应的特征值来判定稳定性。小扰动分析关系到复杂的分岔混沌现象，这就好像周期倍增分岔和Hopf分岔现象，而且该分析方法针对不同的系统单元需要建立不同的数学模型进行分析，所以这就涉及到如何正确区分小干扰电压稳定形式的问题。
3.2.2大干扰分析法
大干扰分析法通常是将电力系统置身于一个相当安全的工作模式下，当系统遇到冲击的时候及小干扰稳定裕度负荷变大，这都会令系统失稳。此为系统动态行为的数学描述为什么留存它的非线性特性原因。大干扰分析法通常包括能力函数法和及时时域仿真法。
（1）能量函数法是通过对动态系统进行稳定性估算的方法，其原理是依据能量函数推导出状态空间中的能量势阱，根据相对应的边界条件判断出系统经过大扰动之后的稳定吸引域，最终由稳定吸引域对系统的稳定性进行判定。已经非常丰硕态功角稳定方面的成果能量函数法用于判断暂，这种方法对于不同系统之间的电压稳定性的分析比较和改进其中的薄弱环节十分重要，过对存在损耗的输电系统以及存在复杂动态特性来说，是不可使能量函数留存的，当下，电压稳定方面的研究还在起步阶段。
（2）时域仿真方法是当前分析动态系统问题的最常用的方法，这是因为它能得出最接近真实值。目前主要用作测试电压不稳定的机制以及电压崩溃现象的特点,提出了各种校准预防措施可用于电力系统的动态模型。然而，该方法在系统模型的通用性、所耗费时间以及结论适用性上具有一定的局限性。
3.2.3非线性动力学方法
当前，研究人员针对系统电压稳定裕度指标算法的研究全部来自于解决线性方程问题，这种方法会将计算模型过于理想化，然而现实当中，我们已知的绝大部分系统模型都是非线性的系统模型，所以我们的电力系统也是这样的非线性系统问题。有时它也回答不了若系统超出稳定极限点的时候其状态将发生怎样变化的情况。而实际上，通过对电力系统进行非线性建模研究发现，这种分析方法保证了该系统的稳定性，尤其是将分岔理论，chaos理论和中心流形理论应用当中进行分析研究效果颇佳。
，与方程参数值的相关性方程做描述的动态特性分岔理论主要研究微分对于各参数之间的变化关系也作相应研究，主要包括电力系统的稳定性、稳定域以及平衡点这些关键参数的分析，所以这种分析方法具有很重要的研究价值。当下最重要的问题是需要进行复杂的化简计算，这样便于减少很多计算量，我们还要不断广泛地深入探索。 3.2.4电压稳定的概率分析
电力系统最显著的特点就是其不确定性以及非线性化，这两个特点也就导致系统中很多参数由于各方面的原因会产生很多误差。例如大小扰动和其他的保护动作都是随机发生的。通过分析系统参数以及系统的随机性分析电压失稳失很有意义的。根据负荷潮流雅可比矩阵的奇异性来判断电压压差的变化情况，为便于研究，选取30节点作为采样点，该采样点的数据可以作为检验指标。当前有一个评价系统电压崩溃风险的办法，其可以预测电压崩溃后产生的影响以及概率的大小。这种方法不仅量化了风险而且具有很高的经济效益，其风险指标也考虑到了，使系统具有了最佳运行方式根据。从IEEE 300节点系统的评估结果也可以说明这种方法是行之有效的。
虽然静态分析法原理不详细，结果不服众，可运算简易，也不用获取准确的的负荷动态特性。而另一方面，运用动态分析法，首先建模存在一定难度，其次计算也比较难以处理。
通过以上分析得知，动态分析法要比静态分析法复杂许多，中期电压稳定和方法更加成熟，小扰动电压稳定及分析目前对于瞬态电压稳定的研究仍处于初级阶段，目前的研究仍然存在一定的拓展空间，其中的重难点主要体现在载荷、电压等因素对电力设备瞬态特性的影响，上述重难点的解决可以填补电压的瞬态稳定性研究方面的空白。
3.3 小结
本章节列举了两大类分析方法，并对相应的各分支进行展开分析和比较，对每种分析研究方法的优缺点进行了论述。
电力系统的稳定性与可靠性分析
电力系统的稳定性与可靠性分析
电力系统稳定性与可靠性是电力工程中两个重要的概念。稳定性是指电力系统在各种外界扰动下，能够维持稳定的运行状态。可靠性则是指电力系统的设备和组件能够在设计寿命范围内保持正常工作，不发生故障。了解电力系统的稳定性和可靠性对于保障电力供应的稳定和安全具有关键意义。
一、电力系统的稳定性分析
电力系统的稳定性是指系统在发生扰动后，能够恢复到稳态工作状态的能力。稳定性问题主要分为静态稳定和动态稳定两个方面。
1.静态稳定性
静态稳定性指电力系统在平衡态时，对外界扰动的抵抗能力。主要包括电压稳定性和转子稳定性。
（1）电压稳定性：电压稳定性是指系统运行时各节点电压保持在合理范围内的能力。当电压波动超过一定范围时，电力系统中的设备可能会受到损坏，甚至引发系统崩溃。因此，对于电力系统来说，维持合理的电压水平至关重要。
（2）转子稳定性：转子稳定性是指电力系统在发生扰动时，转子角速度能够恢复到稳定的状态。转子稳定性问题是由于大功率负荷变化或大幅方波的投入引起的。转子稳定性直接影响系统的可靠性和稳定性。 2. 动态稳定性
动态稳定性是指电力系统在外界扰动下，能够恢复到平衡态的时间和稳定性。主要包括小扰动动态稳定和大扰动动态稳定两个方面。
（1）小扰动动态稳定性：小扰动动态稳定性主要以系统阻尼为基础，衡量系统对小幅度扰动的抑制能力。一般利用系统的传递函数或者状态空间模型来分析和评估。
（2）大扰动动态稳定性：大扰动动态稳定性主要指系统在大幅度外界扰动（如故障、短路等）下的稳定性。主要通过计算机仿真和实验研究来评估。
二、电力系统的可靠性分析
电力系统的可靠性是指系统在设计寿命范围内保持正常工作的能力。可靠性问题主要包括设备可靠性和电网可靠性两个方面。
1. 设备可靠性
设备可靠性是指电力系统中设备的寿命、故障率和可修复性等方面的评估。主要包括静态设备可靠性和动态设备可靠性。
（1）静态设备可靠性：静态设备可靠性主要指静止设备（如变压器、发电机等）在工作期间内不发生故障的概率。影响设备可靠性的因素包括设备的质量、工作环境、保养维护等。
电力系统的稳态与暂态分析方法
电力系统的稳态与暂态分析方法
稳态和暂态是电力系统分析中两个重要的概念。稳态分析主要用于评估电力系统在正常运行情况下的性能和稳定性，而暂态分析则关注电力系统在发生故障或其他异常情况下的响应和恢复过程。本文将介绍电力系统中的稳态与暂态分析方法，并探讨其在电力系统规划、运行和故障处理中的应用。
一、稳态分析方法
稳态是指电力系统在正常运行情况下，各电压、电流和功率等参数保持在稳定状态的能力。稳态分析主要涉及电压、功率、功率因数等参数的计算和评估。常用的稳态分析方法包括潮流计算、负荷流计算、电压稳定性评估等。
1. 潮流计算
潮流计算是稳态分析中最基础的方法之一，用于计算电力系统中各节点的电压、电流和功率等参数。通过潮流计算，可以确定电力系统中各节点的电压稳定程度，评估传输能力和合理分配负载等。常用的潮流计算方法包括高斯-赛德尔法、牛顿-拉夫逊法等。
2. 负荷流计算
负荷流计算是潮流计算的一种特殊形式，用于分析电力系统中负载的分布和负载对系统潮流的影响。负荷流计算可以帮助确定合理的负载分配方案，提高系统的稳定性和经济性。 3. 电压稳定性评估
电压稳定性是一个评估电力系统稳定性的重要指标，特别是在大规模电力系统中。电压稳定性评估主要通过计算稳态电压变化范围和电压裕度等参数来判断系统的电压稳定性，并采取相应的调整措施。
二、暂态分析方法
暂态是指电力系统在出现故障或其他异常情况下，系统中各参数发生瞬时变化并逐渐恢复到正常状态的过程。暂态分析主要关注电力系统在故障发生后的动态响应和恢复。常用的暂态分析方法包括短路分析、稳定性分析和电磁暂态分析等。
1. 短路分析
短路分析主要用于分析电力系统中发生短路故障时的电流和电压等参数的变化。通过短路分析，可以确定故障点、故障类型和故障电流等信息，为故障处理和保护设备的选择提供依据。
2. 稳定性分析
稳定性分析是评估电力系统在故障发生后是否能够保持稳定运行的一项重要工作。稳定性分析主要关注系统的动态行为和振荡特性，通过模拟故障后系统的响应来判断系统的稳定性和选择合适的控制策略。

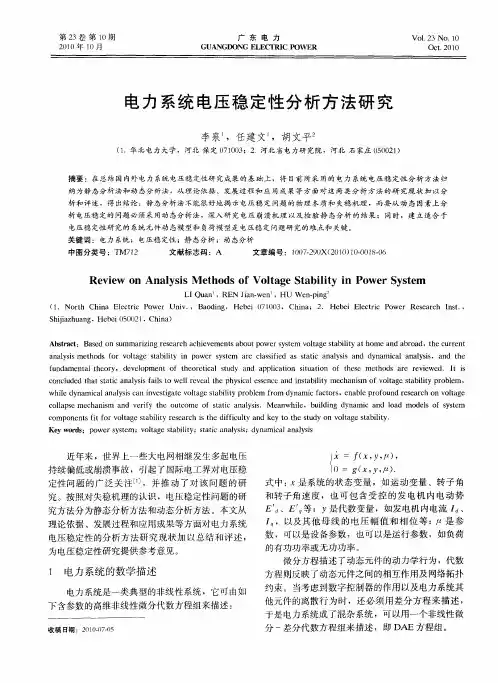

电力系统电压稳定性分析方法研究
第２３卷第１０期 ２０１０年１０月 广东电力 ＧＵＡＮＧＤＯＮＧ ＥＬＥＣｒＲＩＣ Ｐ０ＷＥＲ Ｖｏ１．２３ ＮＯ．１０ ０ｃｔ．２０１０
电力系统电压稳定性分析方法研究
李泉 ，任建文 ，胡文平
（１．华北电力大学，河北保定０７１００３；２河北省电力研究院，河北石家庄０５００２１）
摘要：在总结国内外电力系统电压稳定性研究成果的基础上，将目前所采用的电力系统电压稳定性分析方法归 纳为静态分析法和动态分析法，从理论依据、发展过程和应用成果等方面对这两类分析方法的研究现状加以分 析和评述，得出结论：静态分析法不能很好地揭示电压稳定问题的物理本质和失稳机理，而要从动态因素上分 析电压稳定的问题必须采用动态分析法，深入研究电压崩溃机理以及检验静态分析的结果；同时，建立适合于 电压稳定性研究的系统元件动态模型和负荷模型是电压稳定问题研究的难点和关键。 关键词：电力系统；电压稳定性；静态分析；动态分析 中图分类号：ＴＭ７１２ 文献标志码：Ａ 文章编号：１００７—２９ＯＸ（２０１Ｏ）１０—００１８—０６
Ｒｅｖｉｅｗ ｏｎ Ａｎａｌｙｓｉｓ Ｍｅｔｈｏｄｓ ｏｆ Ｖｏｌｔａｇｅ Ｓｔａｂｉｌｉｔｙ ｉｎ Ｐｏｗｅｒ Ｓｙｓｔｅｍ
ＬＩ Ｑｕａｎ ．ＲＥＮ Ｊｉａｎ—ｗｅｎ ．ＨＵ Ｗｅｎ—ｐｉｎｇ２ （１．Ｎｏｒｔｈ Ｃｈｉｎａ Ｅｌｅｃｔｒｉｃ Ｐｏｗｅｒ Ｕｎｉｖ．，Ｂａｏｄｉｎｇ，Ｈｅｂｅｉ ０７１００３．Ｃｈｉｎａ；２．Ｈｅｂｅｉ Ｅｌｅｃｔｒｉｃ Ｐｏｗｅｒ Ｒｅｓｅａｒｃｈ Ｉｎｓｔ．， Ｓｈｉｊｉａｚｈｕａｎｇ，Ｈｅｂｅｉ ０５００２ １。Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｂａｓｅｄ ｏｎ ｓｕｍｍａｒｉｚｉｎｇ ｒｅｓｅａｒｃｈ ａｃｈｉｅｖｅｍｅｎｔｓ ａｂｏｕｔ ｐｏｗｅｒ ｓｙｓｔｅｍ ｖｏｌｔａｇｅ ｓｔａｂｉｌｉｔｙ ａｔ ｈｏｍｅ ａｎｄ ａｂｒｏａｄ，ｔｈｅ ｃｕｒｒｅｎｔ ａｎａｌｙｓｉｓ ｍｅｔｈｏｄｓ ｆｏｒ ｖｏｌｔａｇｅ ｓｔａｂｉｌｉｔｙ ｉｎ ｐｏｗｅｒ ｓｙｓｔｅｍ ａｒｅ ｃｌａｓｓｉｆｉｅｄ ａｓ ｓｔａｔｉｃ ａｎａｌｙｓｉｓ ａｎｄ ｄｙｎａｍｉｃａｌ ａｎａｌｙｓｉｓ。ａｎｄ ｔｈｅ ｆｕｎｄａｍｅｎｔａ１ ｔｈｅｏｒｙ，ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｔｈｅｏｒｅｔｉｃａｌ ｓｔｕｄｙ ａｎｄ ａｐｐｌｉｃａｔｉｏｎ ｓｉｔｕａｔｉｏｎ ｏｆ ｔｈｅｓｅ ｍｅｔｈｏｄｓ ａｒｅ ｒｅｖｉｅｗｅｄ．Ｉｔ ｊＳ ｃｏｎｃｌｕｄｅｄ ｔｈａｔ ｓｔａｔｉｃ ａｎａｌｙｓｉｓ ｆａｉｌｓ ｔｏ ｗｅｌｌ ｒｅｖｅａｌ ｔｈｅ ｐｈｙｓｉｃａｌ ｅｓｓｅｎｃｅ ａｎｄ ｉｎｓｔａｂｉｌｉｔｙ ｍｅｃｈａｎｉｓｍ ｏｆ ｖｏｌｔａｇｅ ｓｔａｂｉｌｉｔｙ ｐｒｏｂｌｅｍ， ｗｈｉｌｅ ｄｙｎａｍｉｃａｌ ａｎａｌｙｓｉｓ ｃａｎ ｉｎｖｅｓｔｉｇａｔｅ ｖｏｌｔａｇｅ ｓｔａｂｉｌｉｔｙ ｐｒｏｂｌｅｍ ｆｒｏｍ ｄｙｎａｍｉｃ ｆａｃｔｏｒｓ。ｅｎａｂｌｅ ｐｒｏｆｏｕｎｄ ｒｅｓｅａｒｃｈ ｏｎ ｖｏｌｔａｇｅ ｃｏｌｌａｐｓｅ ｍｅｃｈａｎｉｓｍ ａｎｄ ｖｅｒｉｆｙ ｔｈｅ ｏｕｔｃｏｍｅ ｏｆ ｓｔａｔｉｃ ａｎａｌｙｓｉｓ．Ｍｅａｎｗｈｉｌｅ，ｂｕｉｌｄｉｎｇ ｄｙｎａｍｉｃ ａｎｄ ｌｏａｄ ｍｏｄｅｌｓ ｏｆ ｓｙｓｔｅｍ ｃｏｍｐｏｎｅｎｔｓ ｆｉｔ ｆｏｒ ｖｏｌｔａｇｅ ｓｔａｂｉｌｉｔｙ ｒｅｓｅａｒｃｈ ｉｓ ｔｈｅ ｄｉｆｆｉｃｕｌｔｙ ａｎｄ ｋｅｙ ｔｏ ｔｈｅ ｓｔｕｄｙ ｏｎ ｖｏｌｔａｇｅ ｓｔａｂｉｌｉｔｙ． Ｋｅｙ ｗｏｒｄｓ：ｐｏｗｅｒ ｓｙｓｔｅｍ；ｖｏｌｔａｇｅ ｓｔａｂｉｌｉｔｙ；ｓｔａｔｉｃ ａｎａｌｙｓｉｓ；ｄｙｎａｍｉｃａｌ ａｎａｌｙｓｉｓ

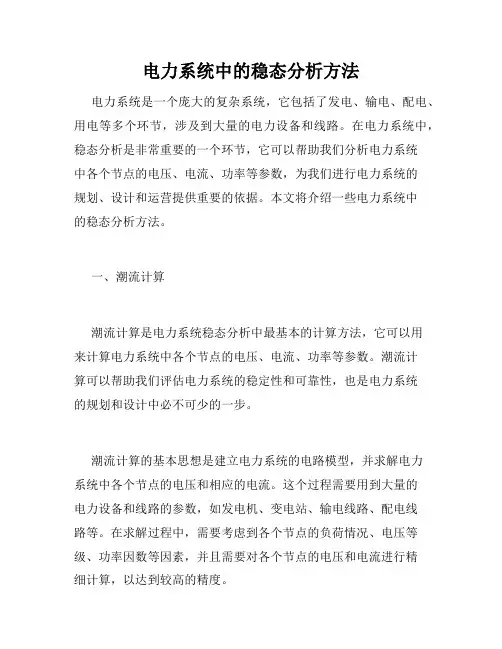

电力系统中的稳态分析方法
电力系统中的稳态分析方法
电力系统是一个庞大的复杂系统，它包括了发电、输电、配电、用电等多个环节，涉及到大量的电力设备和线路。在电力系统中，稳态分析是非常重要的一个环节，它可以帮助我们分析电力系统中各个节点的电压、电流、功率等参数，为我们进行电力系统的规划、设计和运营提供重要的依据。本文将介绍一些电力系统中的稳态分析方法。
一、潮流计算
潮流计算是电力系统稳态分析中最基本的计算方法，它可以用来计算电力系统中各个节点的电压、电流、功率等参数。潮流计算可以帮助我们评估电力系统的稳定性和可靠性，也是电力系统的规划和设计中必不可少的一步。
潮流计算的基本思想是建立电力系统的电路模型，并求解电力系统中各个节点的电压和相应的电流。这个过程需要用到大量的电力设备和线路的参数，如发电机、变电站、输电线路、配电线路等。在求解过程中，需要考虑到各个节点的负荷情况、电压等级、功率因数等因素，并且需要对各个节点的电压和电流进行精细计算，以达到较高的精度。
潮流计算的结果可以帮助我们分析电力系统中各个节点的电压稳定性，同时也可以进行电力系统的负荷预测和优化配置，对电力系统的规划和设计有很大的价值。
二、稳态稳定分析
稳态稳定性分析是电力系统中另一个非常重要的分析方法，它可以帮助我们评估电力系统在各种情况下的稳定性和安全性。通常情况下，电力系统在受到不同的干扰时，例如电力负荷的突然变化、电力设备的故障等，可能会产生稳定性问题，因此进行稳态稳定性分析是非常必要的。
稳态稳定性分析的基本思想是建立电力系统的稳态稳定模型，并在不同的场合下对电力系统进行仿真计算。在进行稳态稳定性仿真计算时，需要考虑到电力系统各个节点的电压和相应的电流，以及负荷水平和电力设备的状态等因素，以此来评估电力系统在不同情况下的稳定性。
稳态稳定性分析的结果可以帮助我们评估电力系统在不同情况下的稳定性和安全性，提高电力系统的可靠性和稳定性，为电力系统的设计和运行提供重要的依据。
电力系统静态电压稳定性的研究汇总
山东大学
硕士学位论文
电力系统静态电压稳定性的研究
姓名：于永进
申请学位级别：硕士
专业：电力系统及其自动化
指导教师：栾兆文
20050510
山东大学硕士学位论文
摘要
近年来，电力系统电压稳定性的研究受到普遍关注。本文以电压静态稳定性为研究方向，综述了静态电压稳定性常见的计算方法，着重致力于静态电压稳定判据的推导以及静态电压稳定指标的求取，并就其他一些相关内容进行了较为深入的讨论。本文首先对利用ＰＶ曲线的ａＰ／≤Ｖ判据做简单回顾，讨论负荷特性对电压稳定性的影响。在广义雅可比矩阵的基础上，推导出考虑负荷特性的静态电压稳定条件，然后结合鼻型曲线的特点，推导出考虑负荷特性的静态电压稳定实用判掘，并指出：系统在鼻型曲线上半支运行时的静态电压稳定性主要取决于网络的电压一功率传输特性，而系统在鼻型曲线下半支运行时的静态电压稳定性主要取决于负荷的静态电压特性。电力系统的电压失稳、电压崩溃、及负荷失稳是电压稳定问题中最基本的重要概念，它们既相互联系又有本质区别。正确和客观地认识它们之间的关系，对深入研究电压稳定问题的机理具有重要意义。负荷稳定性是电力系统电压稳定性的最主要和最关键的方面。本文综述和比较了静态电压稳定性指标，根据戴维南等值将整个系统等值为一简单的两节点系统，在此基础上进行电压稳定性分
析，推出一种根据定义的节点电压稳定性的指标ＶＳＩ能快速估计节点电压稳定和求取临界负荷因子ｋ‘的方法，并将该方法扩展到考虑负荷特性和无功限制的情况。算例分析表明，该方法是一种简单、快速、有效的方法。最后，本文从系统特性方面探讨了影响电压稳定性的因素，这不仅对静态指标的构造有一定指导作用，更为主要的是为采取措施以最大限度地提高系统稳定性提供理论基础。
关键词：电压稳定：实用判据；电压崩溃；静态电压稳定指标；负荷因子；无功限制Ｉｌｌ
山东大学硕士学位论文
Ａｂｓｔｒａｃｔ：
Ｄｕｒｉｎｇｒｅｃｅｎｔｙｅａｒｓｔｈｅｓｔｕｄｙｏｎｖｏｌｔａｇｅｓｔａｂｉｌｉｔｙｈａｓａｌｒｅａｄｙｒｅｃｅｉｖｅｄｗｉｄｅｓｐｒｅａｄａｔｔｅｎｔｉｏｎｏｆｍａｎｙｒｅｓｅａｒｃｈｅｓ．Ｃｏｎｃｅｎｔｒａｔｉｎｇｏｎｔｈｅｓｔａｔｉｃｖｏｌｔａｇｅｓｔａｂｉｌｉｔｙ，ｔｈｉｓｐａｐｅｒｓｕｍｍａｒｉｚｅｓｔｈｅｃｏｍｍｏｎｃａｌｃｕｌａｔｉｏｎｍｅｔｈｏｄｓｏｆｓｔａｔｉｃｖｏｌｔａｇｅｓｓｔａｂｉｌｉｔｙａｎｄｐａｙｓｍｏｒｅａｔｔｅｎｔｉｏｎｏｎｔｈｅｓｔａｔｉｃｖｏｉｔａｇｅｓｔａｂｉｌｉｔｙｃｒｉｔｅｒｉｏｎａｎｄｔｈｅｓｔａｔｉｃｖｏｌｔａｇｅｓｔａｂｉｌｉｔｙｉｎｄｅｘ．Ｍａｎｙｏｔｈｅｒｍａｔｔｅｒｓｒｅｌａｔｅｄｔｏｓｔａｔｉｃｖｏｌｔａｇｅｓｔａｂｉｌｉｔｙａｒｅａｌｓｏｄｉｓｃｕｓｓｅｄ．Ｆｉｒｓｔｌｙ，ｔｈｅｐａｐｅｒｒｅｖｉｅｗｓ％矿。ｒｉｔｅｒｉ。ｎｏｎａＰ矿ｃｕｒｖｅｓｉｍｐｌｙ，ｄｉｓｃｕｓｓｅｓｔｈｅｅｆｆｅｃｔｏｆｌｏａｄｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｎｓｔａｔｉｃｖｏｌｔａｇｅｓｔａｂｉｌｉｔｙ．ＴｈｅｐａｐｅｒｄｅｄｕｃｅｓｔｈｅｃｏｎｄｉｔｉｏｎｏｆｓｔａｔｉｃｖｏｌｔａｇｅｓｔａｂｉｌｉｔｙｗｉｔｈｒｅｇａｒｄｔｏｌｏａｄｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｎｂａｓｉｓｏｆｇｅｎｅｒａｌｉｚｅｄＪａｃｏｂｉａｎｍａｔｒｉｘ，ｔｈｅｎｄｅｒｉｖｅｓｐｒａｃ
电力系统电压稳定性及其控制分析
龙源期刊网
电力系统电压稳定性及其控制分析
作者：张海鹏
来源：《科技创新导报》2011年第01期
摘 要:本文通过分析电网电压稳定性的机理和判定指标,着重分析了电网电压的静态稳定性和动态稳定性以及控制措施。
关键词:电压稳定电力系统控制相量测量单元
中图分类号:TM71 文 献标识码:A 文章编号:1674-098X(2011)01(a)-0108-01
1 电压稳定的基本概念
电压稳定性是电力系统遭受偏离给定的起始运行条件的扰动后维持系统中各节点稳定的电压的能力。它取决于电力系统维持/恢复负荷需求和负荷供给之间的平衡。可能产生的电压不稳定以某些母线电压不断下降或不断上升的形式发生。电压不稳定可能结果是一部分区域失去负荷,或传输线跳开,以及由于保护系统作用导致其他元件级联停运,某些发电机失去同步,可能造成其停运或造成磁场电流限制器越限。
2 电压不稳定的分类
从扰动大小出发,可以讲电压稳定分为小扰动电压稳定和大扰动电压稳定,这符合一般的线性系统和非线性系统的稳定性定义。这种分类主要是考虑把必须利用非线性动态分析来检验的现象和可以用静态分析来检验的现象解耦开来,这种分类可以简化分析工具的研制和应用,而且可以产生一些附加的信息。大扰动电压稳定性关心的是大扰动(如系统故障,失去负荷,失去发电机等)之后系统控制电压的能力,确定这种稳定性需要检验一个充分长的时间周期内系统的动态行为,以便能捕捉到发电机磁场电流限制器等设备的相互作用,大扰动电压稳定性可以用饱含合适模型的非线性时域仿真来研究。小扰动(或小信号)电压稳定性关心的是小扰动(如负荷的缓慢变化)之后系统控制电压的能力。小扰动电压稳定性可以用静态方法进行有效的研究。中期电压稳定的时间范畴为1～5分钟,包括OLTC,电压调节器及发电机最大电流限制的作用。长期电压稳定的时间范畴为20～30分钟,其主要相关的因素为输电线过负荷时间极限,负荷恢复特性的作用,各种控制措施等。根据研究的方法,可以将电压稳定问题分为三类,即静态电压失稳,动态电压失稳和暂态电压失稳。静态电压失稳是指负荷的缓慢增加导致负荷端母线电压缓慢地下降,在达到电力系统承受负荷增加能力的临界值时导致的电压失稳,在电压突然下降之前的整个过程中发电机转子角度及母线电压相角并未发生明显的变化。动态电压失稳是指系统发生故障后,为保证其功角哲态稳定及维持系统频率,除进行了网络操作外,也可能进行切机、切负荷等操作,由于系统结构变很脆弱或全系统(或局部)由于支持负荷的能力变弱,缓慢的负荷恢复过程导致的电压失稳。 龙源期刊网
关于电力系统稳定性分析与控制研究
关于电力系统稳定性分析与控制研究
发表时间：2013-03-29T16:34:55.623Z 来源：《建筑学研究前沿》2012年12月Under供稿 作者： 胡锐
[导读]
胡锐 广东电网公司清远供电局 511500
摘要：我国电力建设已取得很大成就，通过大区互联基本实现了全国联网，然而近几十年国内外多次发生的大电网事故说明电力系统稳定
控制的重要性。本文探讨了电力系统稳定性分析和控制的方法与措施。
关键词：电力系统稳定性 分析 控制
近十几年来，我国电力建设取得巨大成就，全国发电装机容量从1995年的2.17亿 发展到2011底的10.56亿 。我国已建成1000 特高压交流输电线路和±800 特高压直流输电线路。大容量远距离输电技术的应用有利于大区电网互联，然而大电网的稳定运行也受到很大关注。
从1965年北美大停电到2006年欧洲西部大停电，几十年里世界范围内发生了多起大电网停电事故。我国也发生过多次大电网解列事故，如
2006年华中电网“7•1”事故等[1]。由于电力系统的运行对国民经济的影响举足轻重，即使停电很短的时间也会对经济运行造成很大的影响，产生巨大的经济损失。所以，电力系统的稳定性问题已成为电力工业的核心问题，也是电力运行部门最关注的问题。本文探讨了电力系统
稳定性分析和控制的方法。
1 电力系统的稳定性分析
1.1 关于电力系统的稳定性
按照IEEE/CIGRE定义方法，电力系统的稳定性是指在某一指定的初始稳态运行工况下，电力系统受到干扰后，系统中大多数变量不超出其允许的运行范围，可以保持结构上的整体性，并能够重新恢复稳态运行的能力[2]。
1.2 电力系统稳定性分类
按照IEEE/CIGRE工作小组推荐的分类方法，将电力系统稳定性分为功角稳定、频率稳定和电压稳定三大类；其中频率稳定和电压稳定又分为小干扰的稳定和大干扰的稳定；根据受到干扰到恢复的持续时间，分为短期稳定性和长期稳定性（如图1所示）。小干扰指负荷经
电力系统稳态与稳定性分析
电力系统稳态与稳定性分析
电力系统是现代社会中不可或缺的一部分，它为各个领域提供了必要的能源。然而，电力系统的稳态和稳定性一直是电力系统工程师们面临的挑战和研究的重点。本文将从电力系统稳态和稳定性两个方面，探讨电力系统的分析方法和研究现状。
一、电力系统稳态分析
电力系统的稳态分析主要是指在正常条件下，电力系统各元件的电压、电流、功率等参数的计算和分析。这些参数的计算和分析是电力系统设计、运行和规划的前提和基础，是保证电力系统正常运行和改善电网经济、可靠性的关键。
电力系统稳态分析主要包括下列方面：
1.电网拓扑分析
拓扑分析主要是指对电网各元件之间的连接方式、布局、阻抗等进行分析和计算，得到电网的拓扑结构。拓扑结构是电力系统稳态分析和优化计算的基础，它直接影响电网运行的可靠性、安全性和经济性。
2.负荷调节
负荷调节是指在电力系统出现负荷变化时，通过适当调整发电机出力和送电线路的功率等来维持电网的稳态。负荷调节的目的是保持电网的功率平衡，使电网运行在合理的电压和频率范围内。
3.电压稳态分析
电压稳态分析主要是指对电网各节点的电压进行计算和分析，以判断各节点是否处于安全稳定状态。电压稳态分析的关键是确定电网中各节点的电压和相位角的大小和关系，以及电压的稳定性分析。
4.电力系统短路分析 电力系统短路分析主要包括单相接地故障、两相短路故障和三相短路故障的计算与分析。短路故障是电力系统中常见的故障类型，它们会导致电力系统电压降低、电流急剧增加，带来的潜在危害极大，因此短路故障的计算和分析对于电力系统的安全运行至关重要。
二、电力系统稳定性分析
电力系统稳定性分析主要是指在电网发生扰动或故障后，电力系统恢复稳定运行所需要的分析和计算。稳定运行是电力系统优秀的品质之一，其表现为电网在扰动或失控情况下，自身能够恢复到一种稳定状态，避免电力系统崩溃，保证电力系统的正常运行。
电力系统稳定性分析主要包括下列三个方面：
电力系统中的稳态与暂态稳定性分析
电力系统中的稳态与暂态稳定性分析
在现代社会中，电力系统的安全稳定运行对于社会的正常运转至关重要。为了保证电力系统的稳定性，需要对其稳态和暂态稳定性进行全面分析和评估。本文将详细介绍电力系统中的稳态和暂态稳定性，并探讨如何进行分析与评估。
一、稳态稳定性分析
稳态稳定性是指电力系统在无外部扰动时，各元件的电压、电流和功率的稳定性。稳态稳定性分析的目的在于评估电力系统在稳定运行条件下的功率输送能力和电压稳定性。对于大规模电力系统而言，稳态稳定性分析主要关注以下几个方面：
1.1. 动态平衡
电力系统中的各个节点之间存在复杂的相互作用关系，通过分析电力系统的节点功率平衡方程，可以确定系统是否能够实现动态平衡。动态平衡能保证电力系统中的功率产生和负荷消耗之间达到平衡状态，从而确保系统的稳定运行。
1.2. 电压稳定性
电力系统中的电压稳定性是指当电流发生变化时，系统中各个节点的电压能否保持在一定范围内。通过稳态电压稳定性分析，可以确定系统的电压裕量，进而确定是否需要进行电压调节以保持系统的稳定运行。
1.3. 功率输送能力
稳态稳定性分析还包括对电力系统的功率输送能力进行评估。通过计算电力系统中的功率流分布，可以确定系统中各个传输线路的负荷能力和输电能力，从而保证系统能够满足实际用电需求。
二、暂态稳定性分析
暂态稳定性是指电力系统在外部扰动（如故障、突然负荷变化等）发生后，系统从扰动状态回到正常稳定状态的能力。暂态稳定性分析的目的在于评估电力系统在面对外部扰动时的抗干扰能力和恢复能力，以及故障后系统的稳定性。
2.1. 风险评估
暂态稳定性分析中的一个重要任务是对可能导致系统暂态不稳定的故障进行风险评估。通过分析故障类型、发生概率以及可能产生的影响，可以确定系统各个元件和设备的安全裕度，并制定相应的防护措施。
2.2. 故障后稳定性分析 当电力系统中发生故障时，暂态稳定性分析可以评估系统能否在故障后恢复到正常运行状态。这需要考虑系统的稳定极限和压降裕度，以及各个节点的电压和功率恢复速度等因素。
电力系统稳定性的影响因素及其分析
电力系统稳定性的影响因素及其分析
电力系统稳定性是指电力系统在扰动发生后，能够恢复到稳态工作状态的能力。稳定性对于电力系统的安全运行至关重要，它受到多种因素的影响。本文将从四个方面深入分析电力系统稳定性的影响因素。
1. 电力供需平衡
电力系统的稳定性首先受到电力供需平衡的影响。当电力供应无法满足需求时，系统会发生电压下降或频率降低等问题，导致稳定性下降。供需平衡的关键在于电力负荷的合理预测和管理，并采取相应的调控措施，如发电机组的启停和调节，以维持系统的稳定运行。
2. 发电设备状态
发电设备的状态对电力系统的稳定性有着重要影响。首先是发电机组的参数设置，包括励磁系统、机械系统和电气系统等，这些参数需要经过合理的设计和调整，以确保发电机组在各种负荷条件下具有良好的稳定性。其次是设备老化和故障对系统稳定性的影响，定期的设备检修和维护是确保系统稳定性的重要手段。
3. 输电线路和变电设备
输电线路和变电设备的状态对电力系统的稳定性也具有重要影响。输电线路的电阻、电抗和电容等参数需要合理选择和配置，以减小电流损耗和电压波动。变电设备的继电保护和自动控制系统应保持灵敏可靠，以快速检测并隔离故障，避免故障扩大影响整个电力系统。 4. 风力和太阳能等可再生能源
随着可再生能源的快速发展，风力和太阳能等清洁能源正逐渐成为电力系统的重要组成部分。这些可再生能源的不稳定性和间歇性给电力系统的稳定性带来了新的挑战。电力系统需要通过精确的风力和太阳能预测，并合理调控与之相匹配的传统发电设备，以保持系统的平稳供电。
综上所述，电力系统稳定性受到电力供需平衡、发电设备状态、输电线路和变电设备以及可再生能源等多个因素的影响。合理预测和管理电力负荷、优化发电设备配置、维护设备状态以及处理可再生能源的集成是提高电力系统稳定性的关键。在未来，随着电力系统规模的扩大和清洁能源的普及，我们需要更深入地研究和理解电力系统稳定性的影响因素，以确保电力系统的可靠、安全运行。
