74HC245详细中文资料知识讲解
74LS245引脚图与用法
74ls245引脚图与用法
74LS245引脚图
74LS245是我们常用的芯片，用来驱动led或者其他的设备,用法很简单如上图,这里简单的给出一些资料，他是8路同相三态双向总线收发器，可双向传输数据。
74LS245还具有双向三态功能，既可以输出，也可以输入数据。
当8051单片机的P0口总线负载达到或超过P0最大负载能力时，必须接入74LS245等总线驱动器。
当片选端/CE低电平有效时，DIR=“0”，信号由 B 向 A 传输；（接收）
*DIR=“1”，信号由 A 向 B 传输；（发送）当/CE为高电平时，A、B均为高阻态。
74LS245是我们常用的芯片，用来驱动led或者其他的设备，它是8路同相三态双向总线收发器，可双向传输数据。
*74LS245还具有双向三态功能，既可以输出，也可以输入数据。
*当8051单片机的P0口总线负载达到或超过P0最大负载能力时，必须接入74LS245等总线驱动器。
*当片选端/CE低电平有效时，DIR=“0”，信号由 B 向 A 传输；（接收）
*DIR=“1”，信号由 A 向 B 传输；（发送）当/CE为高电平时，A、B均为高阻态。
由于P2口始终输出地址的高8位，接口时74LS245的三态控制端/1G和/2G接地，P2口与驱动器输入线对应相连。
P0口与74LS245输入端相连,/E端接地，保证数据现畅通。
8051的/RD和/PSEN相与后接DIR，使得/RD或/PSEN有效时，74LS245输入（P0.i←Di），其它时间处于输出（P0.i→Di）。
74HC系列芯片型号与功能介绍
74HC系列芯片型号与功能介绍电子元件知识-74系列芯片功能略表74HC01 2输入四与非门 (oc)74HC02 2输入四或非门74HC03 2输入四与非门 (oc)74HC04 六倒相器74HC05六倒相器(oc)74HC06 六高压输出反相缓冲器/驱动器(oc,30v) 74HC07 六高压输出缓冲器/驱动器(oc,30v)74HC08 2输入四与门74HC09 2输入四与门(oc)74HC10 3输入三与非门74HC11 3输入三与门74HC12 3输入三与非门 (oc)74HC13 4输入双与非门 (斯密特触发)74HC14 六倒相器(斯密特触发)74HC15 3输入三与门 (oc)74HC16 六高压输出反相缓冲器/驱动器(oc,15v) 74HC17 六高压输出缓冲器/驱动器(oc,15v)74HC18 4输入双与非门 (斯密特触发)74HC19 六倒相器(斯密特触发)74HC20 4输入双与非门74HC21 4输入双与门74HC22 4输入双与非门(oc)74HC23 双可扩展的输入或非门74HC24 2输入四与非门(斯密特触发)74HC25 4输入双或非门(有选通)74HC26 2输入四高电平接口与非缓冲器(oc,15v) 74HC27 3输入三或非门74HC28 2输入四或非缓冲器74HC30 8输入与非门74HC31 延迟电路74HC32 2输入四或门74HC33 2输入四或非缓冲器(集电极开路输出) 74HC34 六缓冲器74HC35 六缓冲器(oc)74HC36 2输入四或非门(有选通)74HC37 2输入四与非缓冲器74HC38 2输入四或非缓冲器(集电极开路输出) 74HC39 2输入四或非缓冲器(集电极开路输出) 74HC40 4输入双与非缓冲器74HC41 bcd-十进制计数器74HC42 4线-10线译码器(bcd输入)74HC43 4线-10线译码器(余3码输入)74HC44 4线-10线译码器(余3葛莱码输入)74HC45 bcd-十进制译码器/驱动器74HC46 bcd-七段译码器/驱动器74HC47 bcd-七段译码器/驱动器74HC48 bcd-七段译码器/驱动器74HC49 bcd-七段译码器/驱动器(oc)74HC50 双二路2-2输入与或非门(一门可扩展)74HC51 双二路2-2输入与或非门74HC51 二路3-3输入,二路2-2输入与或非门74HC52 四路2-3-2-2输入与或门(可扩展)74HC53 四路2-2-2-2输入与或非门(可扩展)74HC53 四路2-2-3-2输入与或非门(可扩展)74HC54 四路2-2-2-2输入与或非门74HC54 四路2-3-3-2输入与或非门74HC54 四路2-2-3-2输入与或非门74HC55 二路4-4输入与或非门(可扩展)74HC60 双四输入与扩展74HC61 三3输入与扩展74HC62 四路2-3-3-2输入与或扩展器74HC63 六电流读出接口门74HC64 四路4-2-3-2输入与或非门74HC65 四路4-2-3-2输入与或非门(oc)74HC70 与门输入上升沿jk触发器74HC71 与输入r-s主从触发器74HC72 与门输入主从jk触发器74HC73 双j-k触发器(带清除端)74HC74 正沿触发双d型触发器(带预置端和清除端)74HC75 4位双稳锁存器74HC76 双j-k触发器(带预置端和清除端)74HC77 4位双稳态锁存器74HC78 双j-k触发器(带预置端,公共清除端和公共时钟端) 74HC80 门控全加器74HC81 16位随机存取存储器74HC82 2位二进制全加器(快速进位)74HC83 4位二进制全加器(快速进位)74HC84 16位随机存取存储器74HC85 4位数字比较器74HC86 2输入四异或门74HC87 四位二进制原码/反码/oi单元74HC89 64位读/写存储器74HC90 十进制计数器74HC91 八位移位寄存器74HC92 12分频计数器(2分频和6分频)74HC93 4位二进制计数器74HC94 4位移位寄存器(异步)74HC95 4位移位寄存器(并行io)74HC96 5位移位寄存器74HC97 六位同步二进制比率乘法器74HC100 八位双稳锁存器74HC103 负沿触发双j-k主从触发器(带清除端)74HC106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74HC107 双j-k主从触发器(带清除端)74HC108 双j-k主从触发器(带预置,清除,时钟)74HC109 双j-k触发器(带置位,清除,正触发)74HC110 与门输入j-k主从触发器(带锁定)74HC111 双j-k主从触发器(带数据锁定)74HC112 负沿触发双j-k触发器(带预置端和清除端)74HC113 负沿触发双j-k触发器(带预置端)74HC114 双j-k触发器(带预置端,共清除端和时钟端)74HC116 双四位锁存器74HC120 双脉冲同步器/驱动器74HC121 单稳态触发器(施密特触发)74HC122 可再触发单稳态多谐振荡器(带清除端)74HC123 可再触发双单稳多谐振荡器74HC125 四总线缓冲门(三态输出)74HC126 四总线缓冲门(三态输出)74HC128 2输入四或非线驱动器74HC131 3-8译码器74HC132 2输入四与非门(斯密特触发)74HC133 13输入端与非门74HC134 12输入端与门(三态输出)74HC135 四异或/异或非门74HC136 2输入四异或门(oc)74HC137 八选1锁存译码器/多路转换器74HC138 3-8线译码器/多路转换器74HC139 双2-4线译码器/多路转换器74HC140 双4输入与非线驱动器74HC141 bcd-十进制译码器/驱动器74HC142 计数器/锁存器/译码器/驱动器74HC145 4-10译码器/驱动器74HC147 10线-4线优先编码器74HC148 8线-3线八进制优先编码器74HC150 16选1数据选择器(反补输出)74HC151 8选1数据选择器(互补输出)74HC152 8选1数据选择器多路开关74HC153 双4选1数据选择器/多路选择器74HC154 4线-16线译码器74HC155 双2-4译码器/分配器(图腾柱输出)74HC156 双2-4译码器/分配器(集电极开路输出) 74HC157 四2选1数据选择器/多路选择器74HC158 四2选1数据选择器(反相输出)74HC160 可预置bcd计数器(异步清除)74HC161 可预置四位二进制计数器(并清除异步) 74HC162 可预置bcd计数器(异步清除)74HC163 可预置四位二进制计数器(并清除异步) 74HC164 8位并行输出串行移位寄存器74HC165 并行输入8位移位寄存器(补码输出) 74HC166 8位移位寄存器74HC167 同步十进制比率乘法器74HC168 4位加/减同步计数器(十进制)74HC169 同步二进制可逆计数器74HC170 4*4寄存器堆74HC171 四d触发器(带清除端)74HC172 16位寄存器堆74HC173 4位d型寄存器(带清除端)74HC174 六d触发器74HC175 四d触发器74HC176 十进制可预置计数器74HC177 2-8-16进制可预置计数器74HC178 四位通用移位寄存器74HC179 四位通用移位寄存器74HC180 九位奇偶产生/校验器74HC181 算术逻辑单元/功能发生器74HC182 先行进位发生器74HC183 双保留进位全加器74HC184 bcd-二进制转换器74HC185 二进制-bcd转换器74HC190 同步可逆计数器(bcd,二进制)74HC191 同步可逆计数器(bcd,二进制)74HC192 同步可逆计数器(bcd,二进制)74HC193 同步可逆计数器(bcd,二进制)74HC199 八位移位寄存器74HC210 2-5-10进制计数器74HC213 2-n-10可变进制计数器74HC221 双单稳触发器74HC230 八3态总线驱动器74HC231 八3态总线反向驱动器74HC240 八缓冲器/线驱动器/线接收器(反码三态输出) 74HC241 八缓冲器/线驱动器/线接收器(原码三态输出) 74HC242 八缓冲器/线驱动器/线接收器74HC243 4同相三态总线收发器74HC244 八缓冲器/线驱动器/线接收器74HC245 八双向总线收发器74HC246 4线-七段译码/驱动器(30v)74HC247 4线-七段译码/驱动器(15v)74HC248 4线-七段译码/驱动器74HC249 4线-七段译码/驱动器74HC251 8选1数据选择器(三态输出)74HC253 双四选1数据选择器(三态输出)74HC256 双四位可寻址锁存器74HC257 四2选1数据选择器(三态输出)74HC258 四2选1数据选择器(反码三态输出) 74HC259 8为可寻址锁存器74HC260 双5输入或非门74HC261 4*2并行二进制乘法器74HC265 四互补输出元件74HC266 2输入四异或非门(oc)74HC270 2048位rom (512位四字节,oc) 74HC271 2048位rom (256位八字节,oc) 74HC273 八d触发器74HC274 4*4并行二进制乘法器74HC275 七位片式华莱士树乘法器74HC276 四jk触发器74HC278 四位可级联优先寄存器74HC279 四s-r锁存器74HC280 9位奇数/偶数奇偶发生器/较验器74HC28174HC283 4位二进制全加器74HC290 十进制计数器74HC291 32位可编程模74HC293 4位二进制计数器74HC294 16位可编程模74HC295 四位双向通用移位寄存器74HC298 四-2输入多路转换器(带选通)74HC299 八位通用移位寄存器(三态输出)74HC348 8-3线优先编码器(三态输出)74HC352 双四选1数据选择器/多路转换器74HC353 双4-1线数据选择器(三态输出)74HC354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC365 6总线驱动器74HC366 六反向三态缓冲器/线驱动器74HC367 六同向三态缓冲器/线驱动器74HC368 六反向三态缓冲器/线驱动器74HC373 八d锁存器74HC374 八d触发器(三态同相)74HC375 4位双稳态锁存器74HC377 带使能的八d触发器74HC378 六d触发器74HC379 四d触发器74HC381 算术逻辑单元/函数发生器74HC382 算术逻辑单元/函数发生器74HC384 8位*1位补码乘法器74HC385 四串行加法器/乘法器74HC386 2输入四异或门74HC390 双十进制计数器74HC391 双四位二进制计数器74HC395 4位通用移位寄存器74HC396 八位存储寄存器74HC398 四2输入端多路开关(双路输出)74HC399 四-2输入多路转换器(带选通)74HC422 单稳态触发器74HC423 双单稳态触发器74HC440 四3方向总线收发器,集电极开路74HC441 四3方向总线收发器,集电极开路74HC442 四3方向总线收发器,三态输出74HC443 四3方向总线收发器,三态输出74HC444 四3方向总线收发器,三态输出74HC445 bcd-十进制译码器/驱动器,三态输出74HC446 有方向控制的双总线收发器74HC448 四3方向总线收发器,三态输出74HC449 有方向控制的双总线收发器74HC465 八三态线缓冲器74HC466 八三态线反向缓冲器74HC467 八三态线缓冲器74HC468 八三态线反向缓冲器74HC490 双十进制计数器74HC540 八位三态总线缓冲器(反向)74HC541 八位三态总线缓冲器74HC589 有输入锁存的并入串出移位寄存器74HC590 带输出寄存器的8位二进制计数器74HC591 带输出寄存器的8位二进制计数器74HC592 带输出寄存器的8位二进制计数器74HC593 带输出寄存器的8位二进制计数器74HC594 带输出锁存的8位串入并出移位寄存器74HC595 8位输出锁存移位寄存器74HC596 带输出锁存的8位串入并出移位寄存器74HC597 8位输出锁存移位寄存器74HC598 带输入锁存的并入串出移位寄存器74HC599 带输出锁存的8位串入并出移位寄存器74HC604 双8位锁存器74HC605 双8位锁存器74HC606 双8位锁存器74HC607 双8位锁存器74HC620 8位三态总线发送接收器(反相)74HC621 8位总线收发器74HC622 8位总线收发器74HC623 8位总线收发器74HC640 反相总线收发器(三态输出)74HC641 同相8总线收发器,集电极开路74HC642 同相8总线收发器,集电极开路74HC643 8位三态总线发送接收器74HC644 真值反相8总线收发器,集电极开路74HC645 三态同相8总线收发器74HC646 八位总线收发器,寄存器74HC647 八位总线收发器,寄存器74HC648 八位总线收发器,寄存器74HC649 八位总线收发器,寄存器74HC651 三态反相8总线收发器74HC652 三态反相8总线收发器74HC653 反相8总线收发器,集电极开路74HC654 同相8总线收发器,集电极开路74HC668 4位同步加/减十进制计数器74HC669 带先行进位的4位同步二进制可逆计数器74HC670 4*4寄存器堆(三态)74HC671 带输出寄存的四位并入并出移位寄存器74HC672 带输出寄存的四位并入并出移位寄存器74HC673 16位并行输出存储器,16位串入串出移位寄存器74HC674 16位并行输入串行输出移位寄存器74HC681 4位并行二进制累加器74HC682 8位数值比较器(图腾柱输出)74HC683 8位数值比较器(集电极开路)74HC684 8位数值比较器(图腾柱输出)74HC685 8位数值比较器(集电极开路)74HC686 8位数值比较器(图腾柱输出)74HC687 8位数值比较器(集电极开路)74HC688 8位数字比较器(oc输出)74HC689 8位数字比较器74HC690 同步十进制计数器/寄存器(带数选,三态输出,直接清除。

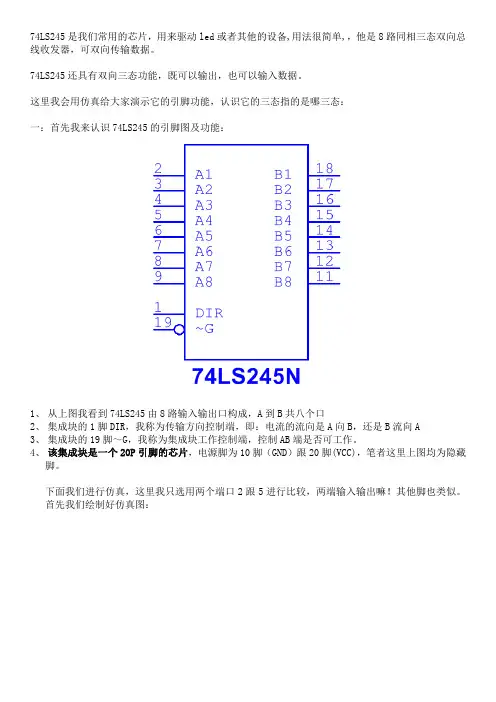

74LS245N使用及仿真详解
74LS245是我们常用的芯片，用来驱动led或者其他的设备,用法很简单,，他是8路同相三态双向总线收发器，可双向传输数据。
74LS245还具有双向三态功能，既可以输出，也可以输入数据。
这里我会用仿真给大家演示它的引脚功能，认识它的三态指的是哪三态：一：首先我来认识74LS245的引脚图及功能：1、从上图我看到74LS245由8路输入输出口构成，A到B共八个口2、集成块的1脚DIR，我称为传输方向控制端，即：电流的流向是A向B，还是B流向A3、集成块的19脚～G，我称为集成块工作控制端，控制AB端是否可工作。
4、该集成块是一个20P引脚的芯片，电源脚为10脚（GND）跟20脚(VCC)，笔者这里上图均为隐藏脚。
下面我们进行仿真，这里我只选用两个端口2跟5进行比较，两端输入输出嘛！其他脚也类似。
首先我们绘制好仿真图：分别在工作控制端控制、方向控制端加入电平的控制，三态1仿真，在19脚～G接入高电平时，控制开关A的断路与闭合得下图仿真结果：发现LED灯U2和U3均未点亮三态2仿真，在19脚～G接入低平时，控制开关A的断路得下图仿真结果：三态3仿真，在19脚～G接入低平时，控制开关A的闭合得下图仿真结果：其他的引脚控制电压范围、抗干扰、这里我就不试验了，给大家分享总结总结：一、19脚控制芯片工作与否，接地(低电平)工作二、工作状态，1脚接地（低电平）控制B向A输入信号，反之高电平A向B输入信号三、第10脚跟20脚为电源，20脚VCC。
这里仿真隐藏电源脚四、控制端的电压应该大于2.5V才有效。
简约：G是H时，A,B两端为高阻，不通G是L时，DIR为L时B-AG是L时，DIR为H时A-B备注：IC，74LS245N有的图G=E标注注意：实际使用中G脚接地，或直流保证数据现畅通，不要悬空。
LED显示屏常用的IC芯片(精)
LED显示屏常用的IC芯片有：74HC245、74HC595、74HC138、74HC04、4953、MBI5024。
各IC管脚功能如下： 1） 74HC245功能是放大及缓冲。
20 和1接电源(+5V 19脚和10脚接电源地(GND 当电源是以上接时：输入脚分别为2、3、4、5、6、7、8、9。
输出脚分别为11、12、13、14、15、16、17、18 注：2脚输入时，18脚输出。
其它脚以此类推。
2）74HC138功能是8选1译码器，输出为8行。
控制行数据。
第8脚GND，电源地。
第15脚VCC，电源正极第1-3脚A、B、C，输入脚。
第4-6脚选通输入端，（一般第5脚为EN ）9-15脚和第7脚输出端。
3）74HC595功能是8位串入串、并出移位寄存器。
控制列数据。
16脚和10脚接电源（+5V），13脚和8脚接电源地（GND）。
列信号输出脚：1、2、3、4、5、6、7、15。
第一列输出脚为7脚，以此类推。
另第八列输出脚为15脚。
数据信号输入脚（Din）为14，数据信号输出脚（Din）为9。
锁存信号脚（L）为12脚，移位信号脚为11脚。
4）74HC04功能是六带缓冲反相器，控制使零信号（EN）。
15脚接电源（+5V），7脚电源地（GND）。
信号输入脚为：1、3、5、9、11、13。
信号输出脚为：2、4、6、8、10、12。
5）4953行管功能是开关作用，每个行管控制2行。
1脚和3脚接电源（+5V）。
信号输入脚：2、4。
信号输出脚：5、6、7、8。
5脚和6脚为一组输入， 7脚和8脚、5脚和6脚为一组输出。
6）MBI5024的作用：LED驱动芯片，16位移位锁存器。
第1脚GND，电源地。
第24脚VCC，电源正极第2脚DATA，串行数据输入第3脚CLK，时钟输入.第4脚STB，锁存输入 .第23脚输出电流调整端，接电阻调整第22脚DOUT，串行数据输出第21脚EN，使能输入第5-12脚和13-20脚驱动输出端。

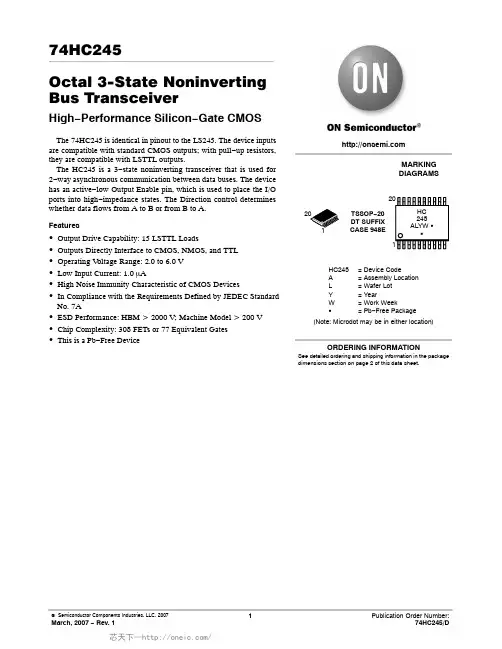

74HC245DTR2G, 规格书,Datasheet 资料
74HC245Octal 3−State Noninverting Bus TransceiverHigh −Performance Silicon −Gate CMOSThe 74HC245 is identical in pinout to the LS245. The device inputs are compatible with standard CMOS outputs; with pull −up resistors,they are compatible with LSTTL outputs.The HC245 is a 3−state noninverting transceiver that is used for 2−way asynchronous communication between data buses. The device has an active −low Output Enable pin, which is used to place the I/O ports into high −impedance states. The Direction control determines whether data flows from A to B or from B to A.Features•Output Drive Capability: 15 LSTTL Loads•Outputs Directly Interface to CMOS, NMOS, and TTL •Operating V oltage Range: 2.0 to 6.0 V •Low Input Current: 1.0 m A•High Noise Immunity Characteristic of CMOS Devices•In Compliance with the Requirements Defined by JEDEC Standard No. 7A•ESD Performance: HBM > 2000 V; Machine Model > 200 V•Chip Complexity: 308 FETs or 77 Equivalent Gates •This is a Pb −Free Device120MARKING DIAGRAMSHC 245ALYW GGTSSOP −20DT SUFFIX CASE 948ESee detailed ordering and shipping information in the package dimensions section on page 2 of this data sheet.ORDERING INFORMATIONHC245= Device CodeA = Assembly Location L = Wafer Lot Y = YearW = Work WeekG = Pb −Free Package(Note: Microdot may be in either location)Figure 1. Pin Assignment A5A3A2A1DIRECTIONGNDA8A7A6A4B3B2B1OUTPUT ENABLE V CCB8B7B6B5B4A DATA PORTA8A7A6A5A3A4A2A1DIRECTION OUTPUT ENABLEPIN 10 = GND PIN 20 = V CCB1B2B3B4B5B6B7B8B DATA PORTFigure 2. Logic DiagramFUNCTION TABLEControl Inputs OperationOutput Enable DirectionL L Data Transmitted from Bus B to Bus A L H Data Transmitted from Bus A to Bus B H XBuses Isolated (High −Impedance State)X = don’t careORDERING INFORMATIONDevicePackage Shipping †74HC245DTR2GTSSOP −20*2500 / Tape & Reel†For information on tape and reel specifications, including part orientation and tape sizes, please refer to our Tape and Reel Packaging Specifications Brochure, BRD8011/D.*This package is inherently Pb −Free.MAXIMUM RATINGS (Note 1)Symbol Parameter Value Unit V CC DC Supply Voltage*0.5 to )7.0V V IN DC Input Voltage*0.5 to V CC)0.5V V OUT DC Output Voltage(Note 2)*0.5 to V CC)0.5VI IK DC Input Diode Current$20mAI OK DC Output Diode Current$35mA I OUT DC Output Sink Current$35mAI CC DC Supply Current per Supply Pin$75mA I GND DC Ground Current per Ground Pin$75mA T STG Storage Temperature Range*65 to )150_C T L Lead Temperature, 1 mm from Case for 10 Seconds260_C T J Junction Temperature Under Bias)150_C q JA Thermal Resistance TSSOP128_C/W P D Power Dissipation in Still Air at 85_C TSSOP450mW MSL Moisture Sensitivity Level 1F R Flammability Rating Oxygen Index: 30% to 35%UL 94 V−0 @ 0.125 inV ESD ESD Withstand Voltage Human Body Model (Note 3)Machine Model (Note 4)u2000u200VI LATCHUP Latchup Performance Above V CC and Below GND at 85_C (Note 5)$300mA Stresses exceeding Maximum Ratings may damage the device. Maximum Ratings are stress ratings only. Functional operation above theRecommended Operating Conditions is not implied. Extended exposure to stresses above the Recommended Operating Conditions may affect device reliability.1.Measured with minimum pad spacing on an FR4 board, using 10 mm−by−1 inch, 20 ounce copper trace with no air flow.2.I O absolute maximum rating must observed.3.Tested to EIA/JESD22−A114−A.4.Tested to EIA/JESD22−A115−A.5.Tested to EIA/JESD78.RECOMMENDED OPERATING CONDITIONSSymbol Parameter Min Max Unit V CC DC Supply Voltage (Referenced to GND) 2.0 6.0VV in, V out DC Input Voltage, Output Voltage (Referenced to GND)0V CC V T A Operating Temperature, All Package Types–55+125_Ct r, t f Input Rise and Fall Time V CC = 2.0 V (Figure 3)V CC = 4.5 VV CC = 6.0 V 01000500400nsDC ELECTRICAL CHARACTERISTICS (Voltages Referenced to GND)Guaranteed LimitSymbol Parameter Test Conditions V CCV–55 to25_C v 85_C v 125_C UnitV IH Minimum High−Level Input Voltage V out = V CC – 0.1 V|I out| v 20 m A 2.03.04.56.01.52.13.154.21.52.13.154.21.52.13.154.2VV IL Maximum Low−Level Input Voltage V out = 0.1 V|I out| v 20 m A 2.03.04.56.00.50.91.351.80.50.91.351.80.50.91.351.8VV OH Minimum High−Level Output Voltage V in = V IH|I out| v 20 m A2.04.56.01.94.45.91.94.45.91.94.45.9VV in = V IH|I out| v 2.4 mA|I out| v 6.0 mA|I out| v 7.8 mA3.04.56.02.483.985.482.343.845.342.23.75.2V OL Maximum Low−Level Output Voltage V in = V IL|I out| v 20 m A2.04.56.00.10.10.10.10.10.10.10.10.1VV in = V IL|I out| v 2.4 mA|I out| v 6.0 mA|I out| v 7.8 mA3.04.56.00.260.260.260.330.330.330.40.40.4I in Maximum Input Leakage Current V in = V CC or GND 6.0±0.1±1.0±1.0m AI OZ Maximum Three−State LeakageCurrent Output in High−Impedance StateV in = V IL or V IHV out = V CC or GND6.0±0.5±5.0±10m AI CC Maximum Quiescent SupplyCurrent (per Package)V in = V CC or GNDI out = 0 m A6.0 4.04040m Armation on typical parametric values and high frequency or heavy load considerations can be found in the ON SemiconductorHigh−Speed CMOS Data Book (DL129/D).AC ELECTRICAL CHARACTERISTICS (C L = 50 pF, Input t r = t f = 6 ns)Symbol Parameter V CCVGuaranteed LimitUnit –55 to25_C v85_C v 125_Ct PLH, t PHL Maximum Propagation Delay,A to B,B to A(Figures 1 and 3)2.03.04.56.07555151395701916110802219nst PLZ, t PHZ Maximum Propagation Delay,Direction or Output Enable to A or B(Figures 2 and 4)2.03.04.56.011090221914011028241651303328nst PZL, t PZH Maximum Propagation Delay,Output Enable to A or B(Figures 2 and 4)2.03.04.56.011090221914011028241651303328nst TLH, t THL Maximum Output Transition Time,Any Output(Figures 1 and 3)2.03.04.56.0602312107527151390321815nsC in Maximum Input Capacitance (Pin 1 or Pin 19)−101010pFC out Maximum Three−State I/O Capacitance(I/O in High−Impedance State)−151515pF7.For propagation delays with loads other than 50 pF, and information on typical parametric values, see the ON Semiconductor High−SpeedCMOS Data Book (DL129/D).C PD Power Dissipation Capacitance (Per Transceiver Channel) (Note 8)Typical @ 25°C, V CC = 5.0 VpF40ed to determine the no−load dynamic power consumption: P D = C PD V CC f + I CC V CC. For load considerations, see the ONSemiconductor High−Speed CMOS Data Book (DL129/D).V CCGNDFigure 3. Switching Waveform OUTPUT ENABLE A OR B A OR BV CCGNDHIGHIMPEDANCEV OLV OHHIGHIMPEDANCEV CCGNDFigure 4. Switching WaveformDIRECTION*Includes all probe and jig capacitanceC L*TEST POINTFigure 5. Test Circuit*Includes all probe and jig capacitanceTEST POINTFigure 6. Test CircuitCONNECT TO V CC WHENTESTING t PLZ AND t PZL.CONNECT TO GND WHENTESTING t PHZ AND t PZH.A DATA PORTBDATAPORTB1B2B3B4B5B6B7B8Figure 7. Expanded Logic DiagramPACKAGE DIMENSIONSTSSOP −20CASE 948E −02ISSUE CDIM A MIN MAX MIN MAX INCHES 6.600.260MILLIMETERS B 4.30 4.500.1690.177C 1.200.047D 0.050.150.0020.006F 0.500.750.0200.030G 0.65 BSC 0.026 BSC H 0.270.370.0110.015J 0.090.200.0040.008J10.090.160.0040.006K 0.190.300.0070.012K10.190.250.0070.010L 6.40 BSC 0.252 BSCM0 8 0 8 ____NOTES:1.DIMENSIONING AND TOLERANCING PER ANSI Y14.5M, 1982.2.CONTROLLING DIMENSION:MILLIMETER.3.DIMENSION A DOES NOT INCLUDE MOLD FLASH, PROTRUSIONS OR GATE BURRS. MOLD FLASH OR GATE BURRS SHALL NOT EXCEED 0.15 (0.006) PER SIDE.4.DIMENSION B DOES NOT INCLUDE INTERLEAD FLASH OR PROTRUSION.INTERLEAD FLASH OR PROTRUSIONSHALL NOT EXCEED 0.25 (0.010) PER SIDE.5.DIMENSION K DOES NOT INCLUDE DAMBAR PROTRUSION. ALLOWABLE DAMBAR PROTRUSION SHALL BE 0.08(0.003) TOTAL IN EXCESS OF THE K DIMENSION AT MAXIMUM MATERIAL CONDITION.6.TERMINAL NUMBERS ARE SHOWN FOR REFERENCE ONLY .7.DIMENSION A AND B ARE TO BE DETERMINED AT DATUM PLANE −W −.6.400.252−−−−−−16X0.360.65PITCHSOLDERING FOOTPRINT**For additional information on our Pb −Free strategy and soldering details, please download the ON Semiconductor Soldering and Mounting Techniques Reference Manual, SOLDERRM/D.ON Semiconductor and are registered trademarks of Semiconductor Components Industries, LLC (SCILLC). SCILLC reserves the right to make changes without further notice to any products herein. SCILLC makes no warranty, representation or guarantee regarding the suitability of its products for any particular purpose, nor does SCILLC assume any liability arising out of the application or use of any product or circuit, and specifically disclaims any and all liability, including without limitation special, consequential or incidental damages.“Typical” parameters which may be provided in SCILLC data sheets and/or specifications can and do vary in different applications and actual performance may vary over time. All operating parameters, including “Typicals” must be validated for each customer application by customer’s technical experts. SCILLC does not convey any license under its patent rights nor the rights of others. SCILLC products are not designed, intended, or authorized for use as components in systems intended for surgical implant into the body, or other applications intended to support or sustain life, or for any other application in which the failure of the SCILLC product could create a situation where personal injury or death may occur. Should Buyer purchase or use SCILLC products for any such unintended or unauthorized application, Buyer shall indemnify and hold SCILLC and its officers, employees, subsidiaries, affiliates, and distributors harmless against all claims, costs, damages, and expenses, and reasonable attorney fees arising out of, directly or indirectly, any claim of personal injury or death associated with such unintended or unauthorized use, even if such claim alleges that SCILLC was negligent regarding the design or manufacture of the part. SCILLC is an Equal Opportunity/Affirmative Action Employer. This literature is subject to all applicable copyright laws and is not for resale in any manner.PUBLICATION ORDERING INFORMATION。
74系列芯片标准数字电路资料
74系列芯片标准数字电路资料-功能大全一．74系列芯片标准数字电路资料-功能大全二。
74系列芯片资料三．74HC/LS/HCT/F系列芯片的区别四．逻辑电平介绍TTL,CMOS五．74HC244与245作用与区别六．74芯片分类总汇一．74系列芯片标准数字电路资料-功能大全7400 TTL 2输入端四与非门7401 TTL 集电极开路2输入端四与非门7402 TTL 2输入端四或非门7403 TTL 集电极开路2输入端四与非门7404 TTL 六反相器7405 TTL 集电极开路六反相器7406 TTL 集电极开路六反相高压驱动器7407 TTL 集电极开路六正相高压驱动器7408 TTL 2输入端四与门7409 TTL 集电极开路2输入端四与门7410 TTL 3输入端3与非门74107 TTL 带清除主从双J-K触发器74109 TTL 带预置清除正触发双J-K触发器7411 TTL 3输入端3与门74112 TTL 带预置清除负触发双J-K触发器7412 TTL 开路输出3输入端三与非门74121 TTL 单稳态多谐振荡器74122 TTL 可再触发单稳态多谐振荡器74123 TTL 双可再触发单稳态多谐振荡器74125 TTL 三态输出高有效四总线缓冲门74126 TTL 三态输出低有效四总线缓冲门7413 TTL 4输入端双与非施密特触发器74132 TTL 2输入端四与非施密特触发器74133 TTL 13输入端与非门74136 TTL 四异或门74138 TTL 3-8线译码器/复工器74139 TTL 双2-4线译码器/复工器7414 TTL 六反相施密特触发器74145 TTL BCD—十进制译码/驱动器7415 TTL 开路输出3输入端三与门74150 TTL 16选1数据选择/多路开关74151 TTL 8选1数据选择器74153 TTL 双4选1数据选择器74154 TTL 4线—16线译码器74155 TTL 图腾柱输出译码器/分配器74156 TTL 开路输出译码器/分配器74157 TTL 同相输出四2选1数据选择器74158 TTL 反相输出四2选1数据选择器7416 TTL 开路输出六反相缓冲/驱动器74160 TTL 可预置BCD异步清除计数器74161 TTL 可予制四位二进制异步清除计数器74162 TTL 可预置BCD同步清除计数器74163 TTL 可予制四位二进制同步清除计数器74164 TTL 八位串行入/并行输出移位寄存器74165 TTL 八位并行入/串行输出移位寄存器74166 TTL 八位并入/串出移位寄存器74169 TTL 二进制四位加/减同步计数器7417 TTL 开路输出六同相缓冲/驱动器74170 TTL 开路输出4×4寄存器堆74173 TTL 三态输出四位D型寄存器74174 TTL 带公共时钟和复位六D触发器74175 TTL 带公共时钟和复位四D触发器74180 TTL 9位奇数/偶数发生器/校验器74181 TTL 算术逻辑单元/函数发生器74185 TTL 二进制—BCD代码转换器74190 TTL BCD同步加/减计数器74191 TTL 二进制同步可逆计数器74192 TTL 可预置BCD双时钟可逆计数器74193 TTL 可预置四位二进制双时钟可逆计数器74194 TTL 四位双向通用移位寄存器74195 TTL 四位并行通道移位寄存器74196 TTL 十进制/二-十进制可预置计数锁存器74197 TTL 二进制可预置锁存器/计数器7420 TTL 4输入端双与非门7421 TTL 4输入端双与门7422 TTL 开路输出4输入端双与非门74221 TTL 双/单稳态多谐振荡器74240 TTL 八反相三态缓冲器/线驱动器74241 TTL 八同相三态缓冲器/线驱动器74243 TTL 四同相三态总线收发器74244 TTL 八同相三态缓冲器/线驱动器74245 TTL 八同相三态总线收发器74247 TTL BCD—7段15V输出译码/驱动器74248 TTL BCD—7段译码/升压输出驱动器74249 TTL BCD—7段译码/开路输出驱动器74251 TTL 三态输出8选1数据选择器/复工器74253 TTL 三态输出双4选1数据选择器/复工器74256 TTL 双四位可寻址锁存器74257 TTL 三态原码四2选1数据选择器/复工器74258 TTL 三态反码四2选1数据选择器/复工器74259 TTL 八位可寻址锁存器/3-8线译码器7426 TTL 2输入端高压接口四与非门74260 TTL 5输入端双或非门74266 TTL 2输入端四异或非门7427 TTL 3输入端三或非门74273 TTL 带公共时钟复位八D触发器74279 TTL 四图腾柱输出S-R锁存器7428 TTL 2输入端四或非门缓冲器74283 TTL 4位二进制全加器74290 TTL 二/五分频十进制计数器74293 TTL 二/八分频四位二进制计数器74295 TTL 四位双向通用移位寄存器74298 TTL 四2输入多路带存贮开关74299 TTL 三态输出八位通用移位寄存器7430 TTL 8输入端与非门7432 TTL 2输入端四或门74322 TTL 带符号扩展端八位移位寄存器74323 TTL 三态输出八位双向移位/存贮寄存器7433 TTL 开路输出2输入端四或非缓冲器74347 TTL BCD—7段译码器/驱动器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器74491 TTL 十位计数器74498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\\输出移位寄存器7497 TTL 6位同步二进制乘法器二。
LED显示屏单元板常用芯片参数说明方便客户维修维护【LED显示屏维修资料】
上海元国光电科技常用器件的介绍随着LED显示屏工程商越来越多，生意越做越火爆，显示屏的问题也水涨船高，通常最头疼的问题就是显示屏的主要组成部分：单元板，新手一般不知道LED单元板维修时从哪里下手，围绕这个问题，我们总结了一下常见的问题及排除，提起74HC595，我想大家都不陌生，595也就是单元板的模块或者灯珠的垂直驱动芯片，一般单元板出现垂直一组灯不亮或者常亮，基本上都是这个芯片出现了问题或者虚焊，我们再来介绍下4953，它的作用是模块或者灯珠的行驱动，当LED单元板出现水平一条或者两条灯不亮的现象，也就是4953这个芯片的问题，至于其它芯片的作用及介绍，如下所述：1．ＩＣ的管脚功能IC芯片分别：74HC245、74HC595、74HC138、74HC04、4953。
各IC管脚功能如下：A: 74HC245功能是放大及缓冲。
各引脚如图120 和1接电源(+5V)19脚和10脚接电源地(GND)当电源是以上接时：输入脚分别为2、3、4、5、6、7、8、9。
输出脚分别为11、12、13、14、15、16、17、18注：2脚输入时，18脚输出。
其它脚以此类推。
B：74HC138功能是8选1译码器，输出为8行。
控制行数据。
各引脚如图2第8脚GND，电源地。
第16脚VCC，电源正极第1-3脚A、B、C输入脚。
第4-6脚选通输入端，（一般第5脚为EN ）9-15脚和第7脚输出端。
C：74HC595功能是8位串入、并出移位寄存器。
控制列数据。
各引脚如图316脚和10脚接电源（+5V），13脚和8脚接电源地（GND）。
列信号输出脚：1、2、3、4、5、6、7、15。
第一列输出脚为7脚，以此类推。
另第八列输出脚为15脚。
数据信号输入脚（Din）为14，数据信号输出脚（Din）为9。
锁存信号脚（L）为12脚，移位信号脚为11脚。
D：74HC04功能是六带缓冲反相器，控制使零信号（EN）。
各引脚如下图15脚接电源（+5V），7脚电源地（GND）。
led显示屏常用芯片说明
LED 显示屏中常用的芯片说明及原理Led中常见的芯片有：74HC595列驱动，74HC138译码驱动，74HC245信号放大，74HC4953行扫描等。
1、74HC59574HC595是硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。
74HC595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SHcp（移位寄存器时钟输入）的上升沿输入到移位寄存器中，在STcp（存储器时钟输入）的上升沿输入到存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。
三态。
将串行输入的8位数字，转变为并行输出的8位数字，例如控制一个8位数码管，将不会有闪烁。
2特点8位串行输入 /8位串行或并行输出存储状态寄存器，三种状态输出寄存器（三态输出：就是具有高电平、低电平和高阻抗三种输出状态的门电路。
）可以直接清除 100MHz的移位频率特点8位串行输入/8位串行或并行输出存储状态寄存器，三种状态输出寄存器（三态输出：就是具有高电平、低电平和高阻抗三种输出状态的门电路。
）可以直接清除100MHz的移位频率3输出能力并行输出，总线驱动；串行输出；标准中等规模集成电路595移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
参考数据Cpd决定动态的能耗，Pd=Cpd×VCC×f1+∑(CL×VCC^2×f0)F1=输入频率，CL=输出电容f0=输出频率（MHz）Vcc=电源电压4、引脚说明符号引脚描述Q0…Q7 8位并行数据输出，其中Q0为第15脚GND 第8脚地Q7’第9脚串行数据输出MR 第10脚主复位（低电平）SHCP 第11脚移位寄存器时钟输入STCP 第12脚存储寄存器时钟输入OE 第13脚输出有效（低电平）DS 第14脚串行数据输入VCC 第16脚电源2、74HC138 芯片74HC138是一款高速CMOS器件，74HC138引脚兼容低功耗肖特基TTL（LSTTL）系列。
P10单元板的介绍及故障维修
••P10单元板的介绍及故障维修PH10单红四分之一扫PCB板图如下：板上的所有元器件包括：74HC245 、74HC04、74HC138、APM4953、74HC595、信号上（1K排阻）、下（4.7K排阻）拉电阻、行下拉电阻（100欧）、信号排针（8*2，直插）、电源插座（2P）、IC滤波电容（104）、电解电容（470UF，16V）。
一、IC 介绍1.74HC245功能是放大信号，所有输入信号（OE、A、B、CLK、LAT、R）都要经过此IC 。
有时整板有问题或不传输有可能是此IC损坏或虚焊。
2.74HC04的功能是反向，即当输入高电平时，相应的输出就为低电平；反之，输入低电平，输出高电平。
P10板中，输入的信号为从74HC245输出的OE信号，经反向后，一路输出给74HC138，一路做为输出信号输出。
3.74HC138功能是控制扫描的，输入A 、B（74HC245）和OE（74HC04）信号输出4个信号来控制2片4953。
其中第16与第15脚的输出信号控制上面两个4953，第14与第13脚的输出信号控制下面两4953。
4.4953功能是控制行，如果板子水平方向有故障而且是整行一般是此IC的故障。
1片4953控制4行。
74HC595功能是控制列显示的，输入STB 、CLK和DR 信号输出8个信号来控制8个灯宽 *4 个灯高。
74HC595 IC引脚定义为一脚至七脚接灯脚的负极八脚接GND九脚接信号输出（比如一个74HC595后面还有74HC595就接下一个74HC595灯输入脚，如果没有就接输出排针的R信号上十脚接VCC十一脚接CLK信号十二脚接ST（LAT）十三脚接GND地十四脚为信号输入脚（R信号）十五脚接灯脚负极十六脚接VCC +5V二、由故障现象找原因1：单灯不亮原因：灯坏（判断灯坏可以用万用表测试）灯脚短路74HC595 IC到灯的灯脚有无短路2：模组无输出原因：74HC04 IC 击穿74HC595 IC 虚焊(最后一个74HC595 IC的第九脚有无虚焊或短路)输出排针虚焊3：模组不亮原因：74HC245虚焊或烧坏74HC595有虚焊或短路（第一个74HC595）LAT和CLK或OE短路或接地74HC138烧坏4：模组常亮原因：OE有无和地或电源短路OE有无断路LAT有无短路或短路74HC595虚焊或连锡5：显示屏有亮线原因：A和B信号有无短路或断路74HC138 IC和4953有无短路或断路4953坏或4953连锡6：整版闪烁不定原因：74HC595的（ST）LAT信号短路（74HC595的LAT信号为存信号短路会影响信号的锁存不稳定）7：一列灯1个亮三个灯不亮或2个灯亮两个灯不亮等原因：不亮的灯全已经被烧坏（被烧坏的灯已经被静电击坏）8：整板不亮：原因：●板子没有接上电源；●输入排线插反；●输入输出颠倒；●电源正负极接反（接反极有可能会烧掉板子所有IC 直接导致报废掉整张板子！这是装屏者必须慎重的一个问题）。
74HC系列的作用
74HC245的作用：信号功率放大。
单元板/模组是由多块串接在一起的，而控制信号是比较弱的，在信号传递过程中需要将它的功率进行放大第1脚DIR，为输入输出端口转换用，DIR=“1”高电平时信号由“A”端输入“B”端输出，DIR=“0”低电平时信号由“B”端输入“A”端输出。
第2~9脚“A”信号输入输出端，A1=B1、、、、、、A8=B8，A1与B1是一组，如果DIR=“1”G=“0”则A1输入B1输出，其它类同。
如果DIR=“0”G=“0”则B1输入A1输出，其它类同。
第11~18脚“B”信号输入输出端，功能与“A”端一样，不在描述。
第19脚G，使能端，若该脚为“1”A/B端的信号将不导通，只有为“0”时A/B 端才被启用，该脚也就是起到开关的作用。
第10脚GND，电源地。
第20脚VCC，电源正极。
74HC04的作用：6位反相器。
第7脚GND，电源地。
第14脚VCC，电源正极。
信号由A端输入Y端反相输出，A1与Y1为一组，其它类推。
例：A1=“1”则Y1=“0”、A1=“0”则Y1=“1”，其它组功能一样。
74HC138的作用：八位二进制译十进制译码器。
第8脚GND，电源地。
第15脚VCC，电源正极第1~3脚A、B、C，二进制输入脚。
第4~6脚片选信号控制，只有在4、5脚为“0”6脚为“1”时，才会被选通，输出受A、B、C信号控制。
其它任何组合方式将不被选通，且Y0~Y7输出全为“1”。
通过控制选通脚来级联，使之扩展到十六位。
例：G2A=0，G2B=0，G1=1，A=1，B=0，C=0，则Y0为“0”Y1~Y7为“1”，详情见真值表。
hc138 作用原理于高性能的存贮译码或要求传输延迟时间短的数据传输系统,在高性能存贮器系统中,用这种译码器可以提高译码系统的效率。
将快速赋能电路用于高速存贮器时,译码器的延迟时间和存贮器的赋能时间通常小于存贮器的典型存取时间,这就是说由肖特基钳位的系统译码器所引起的有效系统延迟可以忽略不计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
74HC245详细中文资料
74HC245是一款高速CMOS器件，74HC2 45引脚兼容低功耗肖特基TTL （LSTTL）系列。
74HC245译码器可接受3位二进制加权地址输入（A0, A1和A2），并当使能时，提供8个互斥的低有效输出（Y0至Y7）o74HC245特有3个使能输入端：两个低有效（E1和E2）和一个高有效（E3）。
除非E1和E2置低且E3置高，否则74HC138将保持所有输出为高。
利用这种复合使能特性，仅需4片74HC 245芯片和1个反相器，即可轻松实现并行扩展，组合成为一个1-32（5线到3 2线）译码器。
任选一个低有效使能输入端作为数据输入，而把其余的使能输入端作为选通端，则74HC245亦可充当一个8输出多路分配器，未使用的使能输入端必须保持绑定在各自合适的高有效或低有效状态。
74HC245与74HC 238逻辑功能一致，只不过74HC138为反相输出。
功能
CD74HC245，CD74HC238 和CD74HCT245，CD74HCT238 是高速硅栅CMOS解码器，适合内存地址解码或数据路由应用。
74HC245作用原理于高性能的存贮译码或要求传输延迟时间短的数据传输系统，在高性能存贮器系统中，用这种译码器可以提高译码系统的效率。
将快速赋能电路用于高速存贮器时, 译码器的延迟时间和存贮器的赋能时间通常小于存贮器的典型存取时间,这就是说由肖特基钳位的系统译码器所引起的有效系统延迟可以忽略不计。
HC138按照三位二进制输入码和赋能输入条件，从8个输出端中译出一个低电平输出。
两个低电平有效的赋能输入端和一个高电平有效的赋能输入端减少了扩展所需要的外接门或倒相器,扩展成24线译码器不需外接门;扩展成32线译码器,只需要接一个外接倒相器。
在解调器应用中,赋能输入端可用作数据输入端。
特性
仅供学习与参考
复合使能输入，轻松实现扩展兼容JEDEC标准no.7A存储器芯片译码选择的理想选择低有效互斥输出ESD保护HBM EIA/JESD22-A114-C超过20 00 V MM EIA/JESD22-A115-A超过200 V 温度范围-40〜+85 ℃ -40〜+12 5 ℃多路分配功能74HC245是一款高速CMOS器件，74HC245引脚兼容低功耗肖特基TTL （LSTTL）系歹列。
74HC245译码器可接受3位二进制加权地址输入（A0, A1和A2）,并当使能时，提供8个互斥的低有效输出（Y0至Y7）o74HC245特有3个使能输入端：两个低有效（E1和E2）和一个高有效（E3）。
除非E1和E2置低且E3置高，否则74HC245将保持所有输出为高。
利用这种复合使能特性，仅需4片74HC 245芯片和1个反相器，即可轻松实现并行扩展，组合成为一个1-32 （5线到3 2线）译码器。
任选一个低有效使能输入端作为数据输入，而把其余的使能输入端作为选通端，则74HC245亦可充当一个8输出多路分配器，未使用的使能输入端必须保持绑定在各自合适的高有效或低有效状态。
74HC245与74HC238逻辑功能一致，只不过74HC245为反相输出。
功能
CD74HC245 , CD74HC238 和CD74HCT138 , CD74HCT238 是高速
硅栅CMOS解码器，适合内存地址解码或数据路由应用。
74HC138作用原理
于高性能的存贮译码或要求传输延迟时间短的数据传输系统，在高性能存贮器
系统中，用这种译码器可以提高译码系统的效率。
将快速赋能电路用于高速存贮器时，译码器的延迟时间和存贮器的赋能时间通常小于存贮器的典型存取时间，这就是说由肖特基钳位的系统译码器所引起的有效系统延迟可以忽略不计。
HC24 5按照三位二进制输入码和赋能输入条件，从8个输出端中译出一个低电平输
仅供学习与参考
学习资料
出。
两个低电平有效的赋能输入端和一个高电平有效的赋能输入端减少了扩展所需要的外接门或倒相器,扩展成24线译码器不需外接门;扩展成32线译码器,只需要接一个外接倒相器。
在解调器应用中,赋能输入端可用作数据输入端。
特性
复合使能输入，轻松实现扩展兼容JEDEC标准no.7A存储器芯片译码选择的理想选择低有效互斥输出ESD保护HBM EIA/JESD22-A114-C超过20 00 V MM EIA/JESD22-A115-A超过200 V 温度范围-40〜+85 ℃ -40〜+12 5 ℃多路分配功能
