浅析智能变电站与常规变电站的区别
龙源期刊网
浅析智能变电站与常规变电站的区别
作者：袁小欢
来源：《管理观察》2016年第35期
摘要：和常规变电站相比，智能变电站拥有更多优势。目前，一次大规模的变电站智能化改造大潮正在各电力部门展开。本文通过对常规变电站和智能变电站进行比较，阐明智能变电站的特点和优势，对帮助变电站运维人员进一步了解智能变电站有着十分重要的意义，同时对智能变电站的相关建设也具有一定的参考作用。
关键词：智能变电站 常规变电站 优越性
中图分类号：TM76 文献标识码：A
随着社会的不断发展和进步，电力科技随之飞速发展，电力系统也不断得到完善。近年来，我国大力建设智能变电站，站内广泛运用了新设备，大力推进信息数字化等建设，智能化电网建设在全国范围内迅速铺开。作为构建“坚强智能电网”的关键支撑，智能变电站的相关研究、开发与建设工作也相继展开，在其推动下，变电站的智能化改造进一步加快。
一、常规变电站与智能变电站的基本组成
常规变电站的基本结构如图1所示。由于建站初期没有统一模板，存在监控、保护、远动和计量等多个网络，设备兼容性较差。常规变电站通过电磁型电流互感器和电压互感器完成信息采集工作，系统内部各装置之间相对独立，功能较分散，缺乏整体性，难以实现信息共享。 龙源期刊网
智能变电站以先进的信息技术和自动化的测量分析技术为基础，以数字化信息、网络化平台、标准化信息共享为支撑，实现了变电站基本功能的全自动化，智能变电站的这些优点，极大地满足了电网对设备稳定、安全、节能、高效的要求。智能电网的广泛应用亦大大提高了电网的可靠性和电网资源优化配置能力。 龙源期刊网
如图2所示，按功能定位不同，智能变电站虽然也由站控层、间隔层和过程层组成，但三个层面既各自独立，又相互联系。其中，站控层包括以远程通讯和外部通讯为主的站域控制通讯系统、调度指挥系统及电力用户管理系统；间隔层由以继电保护装置为核心的保护单元、以状态检测为核心的测控单元、智能图像监控系统及消防报警系统等组成；而过程层由智能变压器、智能断路器、电子式互感器（图中ECT/EVT）和其他智能一次设备构成。
二、智能变电站与常规变电站的差异比较
从常规变电站和智能变电站的组成不难看出，二者在一次设备上的差异主要表现为：智能变电站可以自动采集设备状态信息并对其进行综合分析，同时将分析结果上传，以实现和其他系统的信息交互，从而扩大设备自诊断范围及准确性，极大地方便了一次设备的运行维护工作；而常规变电站并不具备这些功能，它需要在主要的一次设备上加装相应的状态监测功能单位才能实现。 龙源期刊网
在信息基础差异方面，与常规变电站相比，智能变电站实现了部分或全站信息传输的数字化、通信平台网络化和信息共享标准化。
智能变电站与常规变电站的差异还体现在智能高级应用上，智能变电站的高级应用功能主要有：（1）具备基于逻辑推理、报警分类及信号过滤的全站智能告警功能。（2）能通过对电压/无功的连续调控实现变压器经济运行，并优化电能质量。（3）在设备信息、运行维护方案方面和调控中心实现互动，从而实现设备状态的全寿命周期管理。（4）具备自适应保护功能，在发生电网事故时，能与调控中心进行协调配合，实现动态改变以保稳定运行。
三、常规变电站的缺点
常规变电站的二次系统主要由继电保护、就地监控、远动装置和录波装置组成，与之对应的就有保护屏、控制屏、录波屏和中央信号屏等设备。因此，每个设备的互感器的二次线都需要分别连接至上述屏柜内。另外，对于每一个一次设备，与之相对应的各个二次保护屏之间，保护与远动设备之间都有许多连线。这就势必造成变电站内各种线路错综复杂，无形中给日常维护增加了大量工作。正因为如此，常规变电站存在以下显著缺点：
（一）安全、可靠性不高
常规变电站多数采用传统设备，结构复杂，可靠性不高。设备本身不具备故障自检功能，只能靠日常巡视和维护才能发现和解决问题。
（二）占地面积较大
由于常规变电站的二次设备多采用电磁式或晶体管式，体积较大，导致各种保护控制屏及信号屏占用较大面积。
（三）维护工作量大
常规变电站的继电保护定值必须定期停电试验，保护整定值整定工作量大，无法实现远方参数的修改。
（四）不具备实时监控功能
常规变电站不具备远方通讯功能，缺乏自控手段和措施，不利于变电站安全、稳定地运行。
四、智能变电站的优越性 龙源期刊网
与常规变电站相比，智能变电站范围更宽、层次更深、结构更复杂的信息采集和处理，变电站内部以及与调度、与其他站、与用户的互动能力更强，信息交换和融合更方便快捷，控制手段更灵活可靠，提高了精准度，符合易扩展、易升级、易改造、易维护的应用要求。
（一）智能变电站能很好的实现低碳环保效果
在智能变电站中，传统的电缆接线已被光纤电缆所取代。此外，传统的充油式互感器在智能变电站中也不见踪影，取而代之的是电子式互感器。不管是从设备上还是接线手段上，都有效地减少了资源消耗浪费，不但降低了成本，还在很大程度上实现了低碳环保的效果，提高了环境质量。
（二）智能变电站具有良好的交互性
智能变电站在实现信息的采集和分析功能后，不但可以将这些信息在内部共享，还可以将其和网内更高级、更复杂的系统之间进行良好交互，从而确保电网安全、稳定地运行。
（三）智能变电站的可靠性更高
客户对用电基本需求除了安全就是可靠，智能变电站具有较高可靠性，在满足客户需求的同时，也实现了电网的高质量运行。智能变电站具备检测、管理故障的功能，当站内出现故障时，能快速做出判断并处理，使变电站的运行状况始终保持在最佳状态。
五、结束语
综上所述，智能变电站是常规变电站改造的方向。智能变电站的发展和应用对构建“坚强智能电网”起着重要作用。随着国家智能电网建设的不断深入，新一轮能源革命正在展开，常规变电站将逐步被智能变电站所取代。智能电网作为未来电网的发展方向，已渗透到发电、输电、配电、用电、调控等各个环节，而所有这些环节中，智能变电站无疑是核心。
智能变电站是由数字化变电站演变而来，经过数年的发展，智能技术已日趋完善。2011年以后所有新建的变电站全部是按照智能变电站的标准建造的。
根据国家电网的规划，未来我国智能变电站的数量将迅速增加。具体目标为：第一阶段新建智能变电站46座，改造在运变电站28座；第二阶段新建智能变电站8000座，改造在运变电站50座；第三阶段新建智能变电站7700座，改造在运变电站44座。按照国网“十二五”智能电网建设计划，在“十二五”前期，新建智能变电站仍是重中之重；在后期，改造在运变电站的工作将大大加强。
作为一线变电运维人员，笔者亲身经历过智能变电站建成投运的欣喜，也体会过改造在运常规变电站的艰辛；深知运维人员习惯了常规变电站的工作操作模式后，对先进的智能变电站龙源期刊网
技术的生疏。唯有在日常工作中，不断完善智能变电站知识，才能更好地保证智能设备安全稳定的运行，才有助于国网智能变电站的建设更快更好地发展。
参考文献
[1] 汪鹏，杨增力，等.智能化变电站与传统变电站继电保护的比较[J].2010（34）.
[2] 郭皓、杨常青.维电保护在智能变电站的应用[J].城市建设， 2010（18）.
[3] 姚康，峗吉檐.试论变电站的数字化与智能化[J].中国电子商务，2010（12）.
[4] 陆居周.智能变电站技术特点的研究[J]. 广东科技，2011（2）.
[5] 王淼.智能变电站运行维护的分析[J].科技与企业，2013（23）.

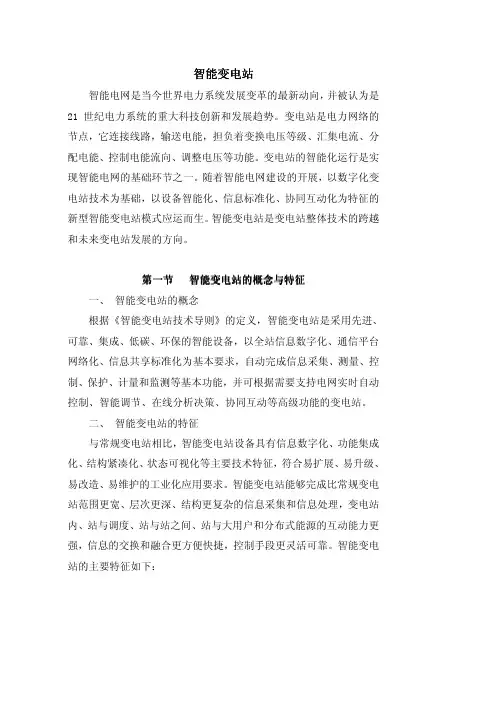

注册电气工程师继续教育培训教材-智能变电站部分
智能变电站智能变电站 智能电网是当今世界电力系统发展变革的最新动向，并被认为是21世纪电力系统的重大科技创新和发展趋势。变电站是电力网络的节点，它连接线路，输送电能，担负着变换电压等级、汇集电流、分配电能、控制电能流向、调整电压等功能。变电站的智能化运行是实现智能电网的基础环节之一。随着智能电网建设的开展，以数字化变电站技术为基础，以设备智能化、信息标准化、协同互动化为特征的新型智能变电站模式应运而生。智能变电站是变电站整体技术的跨越和未来变电站发展的方向。 第一节第一节 智能变电站的概念与特征 一、 智能变电站的概念 根据《智能变电站技术导则》的定义，智能变电站是采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。 二、 智能变电站的特征 与常规变电站相比，智能变电站设备具有信息数字化、功能集成化、结构紧凑化、状态可视化等主要技术特征，符合易扩展、易升级、易改造、易维护的工业化应用要求。智能变电站能够完成比常规变电站范围更宽、层次更深、结构更复杂的信息采集和信息处理，变电站内、站与调度、站与站之间、站与大用户和分布式能源的互动能力更强，信息的交换和融合更方便快捷，控制手段更灵活可靠。智能变电站的主要特征如下：
首先，智能变电站具有高度的可靠性。高度的可靠性是智能变电站应用于智能电网的最基本、最重要的要求。高度的可靠性不仅意味着站内设备和变电站本身具有高可靠性，而且要求变电站具有自诊断和自治功能，能够对设备故障提早预防、预警，并在故障发生的第一时间内对其作出快速反应，将设备故障带来的供电损失降低到最小程度。 其次，智能变电站具有很强的交互性。智能变电站必须向智能电网提供可靠、充分、准确、实时、安全的信息。为了满足智能电网运行、控制的要求，智能变电站所采集的各种信息不仅要求能够实现站内共享，而且要求实现与电网内其他高级应用系统相关对象之间的互动，为各级电网的安全稳定经济运行提供基本信息保障。 第三，智能变电站具有高集成度的特点。智能变电站将现代通信技术、现代网络技术、计算机技术、传感测量技术、控制技术、电力电子技术等诸多先进技术和原有的变电站技术进行高度的融合，简化了变电站的数据采集模式，形成了统一的电网信息支撑平台，从而为实现电网的实时控制、智能调节、在线分析决策等各类高级应用提供了信息支持。 第四，智能变电站还应具有低碳、环保的特店。智能变电站内部使用光纤代替了传统的电缆接线；集成度高且功耗低的电子元件广泛应用于变电站内各种电子设备；采用电子式互感器代替粗重的传统充油式互感器。这些不但节省了资源消耗，而且减少了变电站内部的电磁污染、噪声、辐射和电磁干扰，净化了变电站内部的电磁环境，优化了变电站的性能，使智能变电站更加符合环境保护的要求。 第二节第二节 智能变电站体系结构

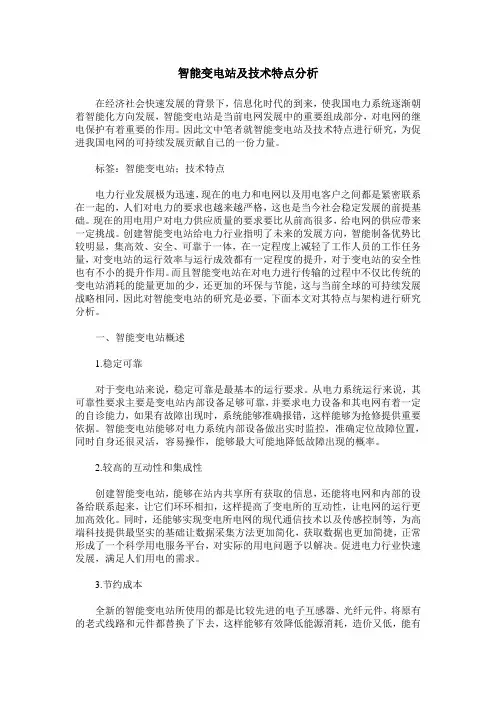

智能变电站及技术特点分析
智能变电站及技术特点分析
在经济社会快速发展的背景下，信息化时代的到来，使我国电力系统逐渐朝着智能化方向发展，智能变电站是当前电网发展中的重要组成部分，对电网的继电保护有着重要的作用。因此文中笔者就智能变电站及技术特点进行研究，为促进我国电网的可持续发展贡献自己的一份力量。
标签：智能变电站；技术特点
电力行业发展极为迅速，现在的电力和电网以及用电客户之间都是紧密联系在一起的，人们对电力的要求也越来越严格，这也是当今社会稳定发展的前提基础。现在的用电用户对电力供应质量的要求要比从前高很多，给电网的供应带来一定挑战。创建智能变电站给电力行业指明了未来的发展方向，智能制备优势比较明显，集高效、安全、可靠于一体，在一定程度上减轻了工作人员的工作任务量，对变电站的运行效率与运行成效都有一定程度的提升，对于变电站的安全性也有不小的提升作用。而且智能变电站在对电力进行传输的过程中不仅比传统的变电站消耗的能量更加的少，还更加的环保与节能，这与当前全球的可持续发展战略相同，因此对智能变电站的研究是必要，下面本文对其特点与架构进行研究分析。
一、智能变电站概述
1.稳定可靠
对于变电站来说，稳定可靠是最基本的运行要求。从电力系统运行来说，其可靠性要求主要是变电站内部设备足够可靠，并要求电力设备和其电网有着一定的自诊能力，如果有故障出现时，系统能够准确报错，这样能够为抢修提供重要依据。智能变电站能够对电力系统内部设备做出实时监控，准确定位故障位置，同时自身还很灵活，容易操作，能够最大可能地降低故障出现的概率。
2.较高的互动性和集成性
创建智能变电站，能够在站内共享所有获取的信息，还能将电网和内部的设备给联系起来，让它们环环相扣，这样提高了变电所的互动性，让电网的运行更加高效化。同时，还能够实现变电所电网的现代通信技术以及传感控制等，为高端科技提供最坚实的基础让数据采集方法更加简化，获取数据也更加简捷，正常形成了一个科学用电服务平台，对实际的用电问题予以解决。促进电力行业快速发展，满足人们用电的需求。
智能变电站与常规变电站的工程造价对比分析
智能变电站与常规变电站的工程造价对比分析
摘要：安徽省电力公司在智能变电站建设上，紧跟国家电网公司的步伐。在国网范围内的智能变电站第二批试点建设项目中，铜陵滨江220kv变电站顺利入选，并于2011年底顺利投运。本次选取该工程为样本工程进行分析。
关键词：智能变电站工程造价 寿命周期
中图分类号：tu723.3 文献标识码：a 文章编号：
前言：
安徽省电力公司在智能变电站建设上，紧跟国家电网公司的步伐。在国网范围内的智能变电站第二批试点建设项目中，铜陵滨江220kv变电站顺利入选，并于2011年底顺利投运。本次选取该工程为样本工程进行分析。
鉴于目前智能变电站没有与之相对应的典型造价，也缺乏权威机构发布的造价指标数据，本次分析在条件有限的情况下采用了“同类替换和对比”方法对智能变电站和同规模的常规变电站进行造价对比分析。其具体作法是将样本智能变电站中的智能化设备费用采用同期的同规模变电站的常规设备费用进行替换，建安工程费和其他费用也相应调整，得出同规模常规变电站造价的测算数据，与样本智能变电站的实际结算数据作对比分析。同时，根据工程造价全寿命周期的理论，结合智能变电站初期投资和生产期运维费用的变化，对智能化技术投资在寿命周期内的经济效益情况进行了简要的论述。 1、铜陵滨江220kv变电站与常规站造价对比分析
220kv智能站与常规站总投资对比分析
表3-1220kv智能站与常规站费投资对比表
从上表可以看出，相同规模的智能化变电站与常规变电站相比，静态投资增加583万元，工程整体造价提高约6.28%，其中主要影响因素是设备购置费，由于智能化设备较常规变电站增加495万元，约提高13.36%。安装工程费和其他费用略有增加。而智能化变电站对建筑工程费影响不明显，因此以下不再做具体分析。
220kv智能站与常规站设备购置费对比分析
表3-2220kv智能站与常规站设备购置费对比表
单位：万元
从设备购置费对比表中可以看出：由于电子式互感器的应用使一次设备增加41万元。二次设备中智能终端、合并单元、在线监测及智能辅助控制系统等智能化设备增加231万元，网络设备增加183万元。

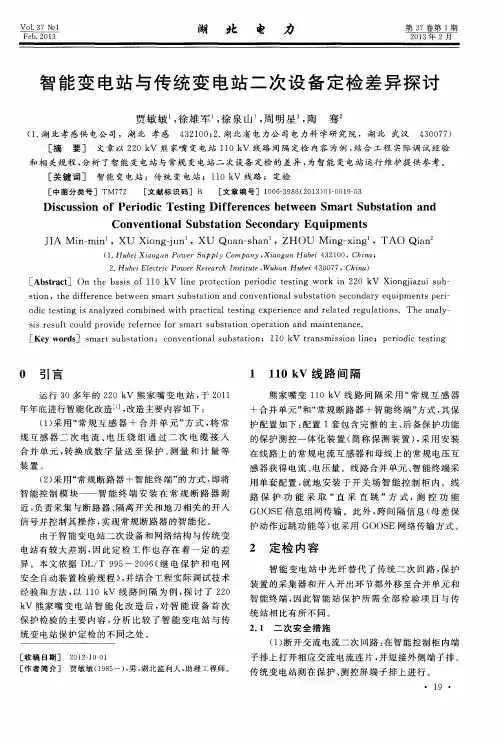

智能变电站与传统变电站二次设备定检差异探讨
Ｖｏｌ＿３７№１ Ｆｅｂ．２Ｏｌ３ 湖 北 电 力 箜 ！鲞箜 塑 ２０１３年２月
智能变电站与传统变电站二次设备定检差异探讨
贾敏敏 ，徐雄军 ，徐泉山 ，周明星 ，陶 骞
（１．湖北孝感供电公司，湖北孝感４３２１００；２．湖北省电力公司电力科学研究院，湖北武汉４３００７７） ［摘 要］ 文章以２２０ ｋＶ熊家嘴变电站１１０ ｋＶ线路间隔定检内容为例，结合工程实际调试经验
和相关规程，分析了智能变电站与常规变电站二次设备定检的差异，为智能变电站运行维护提供参考。 ［关键词］智能变电站；传统变电站；１１０ ｋＶ线路；定检
［中图分类号］ＴＭ７７２ ［文献标识码］Ｂ ［文章编号］１００６—３９８６（２０１３）０ｉ－００１９—０３
Ｄｉｓｃｕｓｓｉｏｎ ｏｆ Ｐｅｒｉｏｄｉｃ Ｔｅｓｔｉｎｇ Ｄｉｆｆｅｒｅｎｃｅｓ ｂｅｔｗｅｅｎ Ｓｍａｒｔ Ｓｕｂｓｔａｔｉｏｎ ａｎｄ
Ｃｏｎｖｅｎｔｉｏｎａｌ Ｓｕｂｓｔａｔｉｏｎ Ｓｅｃｏｎｄａｒｙ Ｅｑｕｉｐｍｅｎｔｓ
ＪＩＡ Ｍｉｎ—ｒａｉｎ ，ＸＵ Ｘｉｏｎｇ—ｊ ｕｎ ，ＸＵ Ｑｕａｎ—ｓｈａｎ ，ＺＨＯＵ Ｍｉｎｇ—ｘｉｎｇ ，ＴＡＯ Ｑｉａｎ
（１．Ｈｕｂｅｉ Ｘｉａｏｇａｎ Ｐｏｗｅｒ Ｓｕｐｐｌｙ Ｃｏｍｐａｎｙ，Ｘｉａｏｇａｎ Ｈｕｂｅｉ ４３２１００，Ｃｈｉｎａ ２．Ｈｕｂｅｉ Ｅｌｅｃｔｒｉｃ Ｐｏｗｅｒ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ，Ｗｕｈａｎ Ｈｕｂｅｉ ４３００７７，Ｃｈｉｎａ） ￣Ａｂｓｔｒａｃｔ］Ｏｎ ｔｈｅ ｂａｓｉｓ ｏｆ １ １Ｏ ｋＶ ｌｉｎｅ ｐｒｏｔｅｃｔｉｏｎ ｐｅｒｉｏｄｉｃ ｔｅｓｔｉｎｇ ｗｏｒｋ ｉｎ ２２０ ｋＶ Ｘｉｏｎｇｊｉａｚｕｉ ｓｕｂ—
ｓｔｉｏｎ，ｔｈｅ ｄｉｆｆｅｒｅｎｃｅ ｂｅｔｗｅｅｎ ｓｍａｒｔ ｓｕｂｓｔａｔｉｏｎ ａｎｄ ｃｏｎｖｅｎｔｉｏｎａｌ ｓｕｂｓｔａｔｉｏｎ ｓｅｃｏｎｄａｒｙ ｅｑｕｉｐｍｅｎｔｓ ｐｅｒｉ— ｏｄｉｃ ｔｅｓｔｉｎｇ ｉｓ ａｎａｌｙｚｅｄ ｃｏｍｂｉｎｅｄ ｗｉｔｈ ｐｒａｃｔｉｃａｌ ｔｅｓｔｉｎｇ ｅｘｐｅｒｉｅｎｃｅ ａｎｄ ｒｅｌａｔｅｄ ｒｅｇｕｌａｔｉｏｎｓ．Ｔｈｅ ａｎａｌｙ—

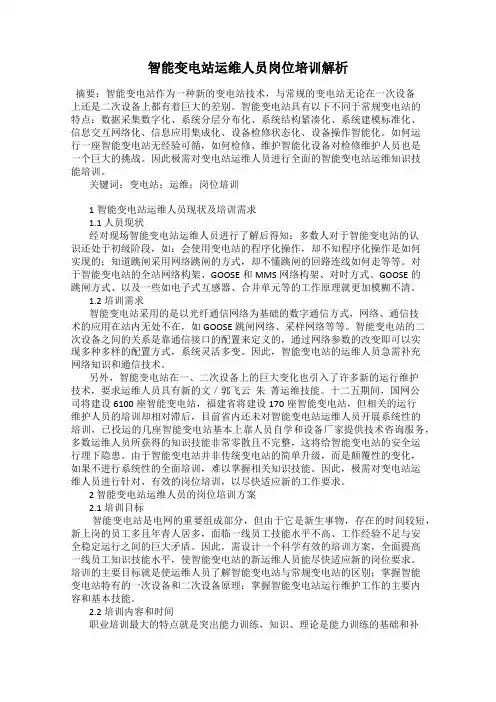

智能变电站运维人员岗位培训解析
智能变电站运维人员岗位培训解析
摘要：智能变电站作为一种新的变电站技术，与常规的变电站无论在一次设备上还是二次设备上都有着巨大的差别。智能变电站具有以下不同于常规变电站的特点：数据采集数字化、系统分层分布化、系统结构紧凑化、系统建模标准化、信息交互网络化、信息应用集成化、设备检修状态化、设备操作智能化。如何运行一座智能变电站无经验可循，如何检修、维护智能化设备对检修维护人员也是一个巨大的挑战。因此极需对变电站运维人员进行全面的智能变电站运维知识技能培训。
关键词：变电站；运维；岗位培训
1智能变电站运维人员现状及培训需求
1.1 人员现状
经对现场智能变电站运维人员进行了解后得知：多数人对于智能变电站的认识还处于初级阶段，如：会使用变电站的程序化操作，却不知程序化操作是如何实现的；知道跳闸采用网络跳闸的方式，却不懂跳闸的回路连线如何走等等。对于智能变电站的全站网络构架、GOOSE和MMS网络构架、对时方式、GOOSE的跳闸方式、以及一些如电子式互感器、合并单元等的工作原理就更加模糊不清。
1.2 培训需求
智能变电站采用的是以光纤通信网络为基础的数字通信方式，网络、通信技术的应用在站内无处不在，如GOOSE跳闸网络、采样网络等等。智能变电站的二次设备之间的关系是靠通信接口的配置来定义的，通过网络参数的改变即可以实现多种多样的配置方式，系统灵活多变。因此，智能变电站的运维人员急需补充网络知识和通信技术。
另外，智能变电站在一、二次设备上的巨大变化也引入了许多新的运行维护技术，要求运维人员具有新的文／郭飞云 朱 菁运维技能。十二五期间，国网公司将建设6100座智能变电站，福建省将建设170座智能变电站，但相关的运行维护人员的培训却相对滞后，目前省内还未对智能变电站运维人员开展系统性的培训，已投运的几座智能变电站基本上靠人员自学和设备厂家提供技术咨询服务，多数运维人员所获得的知识技能非常零散且不完整，这将给智能变电站的安全运行埋下隐患。由于智能变电站并非传统变电站的简单升级，而是颠覆性的变化，如果不进行系统性的全面培训，难以掌握相关知识技能。因此，极需对变电站运维人员进行针对、有效的岗位培训，以尽快适应新的工作要求。

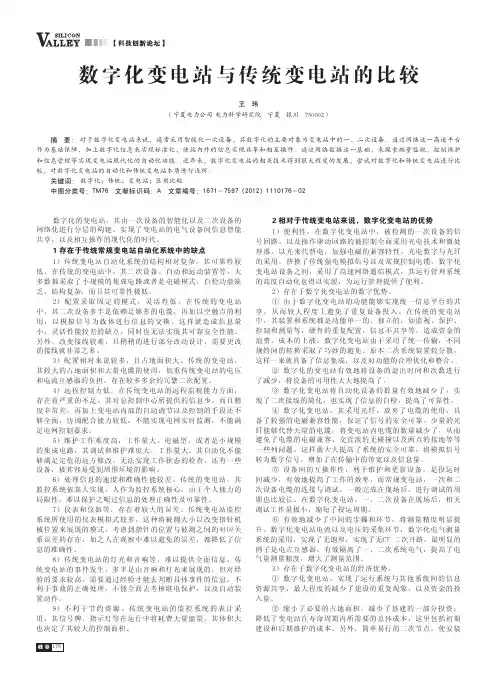

数字化变电站与传统变电站的比较
数字化变电站与传统变电站的比较王 玮（宁夏电力公司 电力科学研究院 宁夏 银川 750002）摘 要： 对于数字化变电站来说，通常采用智能化一次设备，其数字化的主要对象为变电站中的一、二次设备。通过网络这一高速平台作为基础保障，加上数字化信息来实现标准化，使站内外的信息实现共享和相互操作。通过网络数据这一基础，来探索测量监视、控制保护和信息管理等实现变电站现代化的自动化功能。近年来，数字化变电站的相关技术得到很大程度的发展，尝试对数字化和传统变电站进行比较，对数字化变电站的自动化和传统变电站本质进行浅析。关键词： 数字化；传统；变电站；区别比较中图分类号：TM76 文献标识码：A 文章编号：1671－7597（2012）1110176－02数字化的变电站，其由一次设备的智能化以及二次设备的2 相对于传统变电站来说，数字化变电站的优势网络化进行分层的构建。实现了变电站的电气设备间信息智能1）便利性。在数字化变电站中，被检测的一次设备的信共享，以及相互操作的现代化的时代。号回路，以及操作驱动回路的被控制全面采用光电技术和微处1 存在于传统常规变电站自动化系统中的缺点理器。以光来代替电，加强电磁的兼容特性。光电数字与光纤的采用，替换了传统强电模拟信号以及常规控制电缆。数字化1）传统变电站自动化系统的结构相对复杂，其可靠性较变电站设备之间，采用了高速网络通信模式，其运行管理系统低。在传统的变电站中，其二次设备、自动和远动装置等，大的高度自动化也得以实现，为运行管理提供了便利。多数都采取了小规模的集成电路或者是电磁模式，自检功能缺2）存在于数字化变电站的数字优势。乏，结构复杂，而且其可靠性极低。① 由于数字化变电站的功能能够实现统一信息平台的共2）配置采取固定的模式，灵活性低。在传统的变电站享，从而较大程度上避免了重复设备投入。在传统的变电站中，其二次设备多半是依赖足够多的电缆，再加以空触点的利中，其装置和系统都是功能单一的、独立的，如监视、保护、用，以模拟信号为载体进行信息的交换，这样就造成信息量控制和测量等，硬件的重复配置，信息不共享等，造成资金的小，灵活性能较差的缺点，同时也无法实现其可靠安全性能。浪费，成本的另外，改变接线较难，只稍稍的进行部分改动设计，需要更改的接线就非常之多。3）配置相对来说较多，且占地面积大。传统的变电站，其较大的占地面积和大量电缆的使用，加重传统变电站的电压和电流互感器的负担，存在较多多余的冗繁二次配置。4）远程控制力低。在传统变电站的远程监视能力方面，存在着严重的不足。其对总控制中心所提供的信息少，而且精度非常差，再加上变电站内部的自动调节以及控制的手段还不够全面，协调配合能力较低，不能实现电网实时监测，不能满足电网控制要求。5）维护工作难度高，工作量大。电磁型，或者是小规模的集成电路，其调试和维护难度大，工作量大。其自动化不能够满足定值的远方修改，无法实现工作状态的检查。还有一些设备，极其容易受到周围环境的影响。6）处理信息的速度和准确性能较差。传统的变电站，其监控系统依靠人实现，人作为监控系统核心，由于个人能力的局限性，难以保护之呢过信息的处理正确性及可靠性。7）仪表和仪器等，存在着较大的误差。传统变电站监控系统所使用的仪表模拟式较多，这种将被测大小以改变指针机械位置来展现的模式，考虑到指针的位置与被测之间的对应关系误差的存在，加之人在观察中难以避免的误差，都降低了信息的准确性。8）传统变电站的灯光和音响等，难以提供全面信息。传统变电站的事件发生，多半是由音响和灯光来展现的，但对经验的要求较高，需要通过经验才能去判断具体事件的信息。不利于事故的正确处理，不能全面去考核继电保护，以及自动装置动作。9）不利于节约资源。传统变电站的监控系统的表计采用，其信号牌、指示灯等在运行中将耗费大量能量，其体积大也决定了其较大的控制面积。上涨。数字化变电站由于采用了统一传输，不同规约间的转换采取了巧妙的避免。原本二次系统装置较分散，这样一来就具备了信息集成，以及对功能的合理优化和整合。② 数字化的变电站有效地将设备的退出时间和次数进行了减少，将设备的可用性大大地提高了。③ 数字化变电站将自动化设备的数量有效地减少了，实现了二次接线的简化，也实现了信息的自检，提高了可靠性。④ 数字化变电站，其采用光纤，放弃了电缆的使用，具备了较强的电磁兼容性能，保证了信号的安全可靠。少量的光纤能够代替大量的电缆，将变电站内电缆的数量减少了，从而避免了电缆的电磁兼容、交直流的无碰撞以及两点的接地等等一些列问题。这样就大大提高了系统的安全可靠，将模拟信号转为数字信号，增加了在传输中的带宽以及信息量。⑤ 设备间的互操作性，利于维护和更新设备，是投运时间减少，有效地提高了工作的效率。而常规变电站，一次和二次设备电缆的连接与调试，一般完成在现场后，进行调试的周期也比较长。在数字化变电站，一、二次设备在现场后，相关调试工作量极小，缩短了投运周期。⑥ 有效地减少了中间的步骤和环节，将测量精度明显提升。数字化变电站电流以及电压的采集环节，数字化电气测量系统的采用，实现了无饱和，实现了无CT 二次开路，最明显的例子是电式互感器。有效隔离了一、二次系统电气，提高了电气量测量精度，增大了测量范围。3）存在于数字化变电站的经济优势。① 数字化变电站，实现了运行系统与其他系统间的信息资源共享，最大程度的减少了建设的重复现象，以及资金的投入量。② 缩小了必要的占地面积，减少了基建的一部分投资；降低了变电站在寿命周期内所需要的总体成本，这里包括初期建设和后期维护的成本。另外，简单易行的二次节点，使安装176和维护的成本也得以节约。4）考虑到数字化变电站，其保护和校验都比较复杂，而③ 与传统变电站来说，数字变电站的造价是在一个档次在变电站的运行状态下，想要检验部分间隔保护的难度极大，内的。数字化设备和传输的采用，在电磁的干扰史上划了句所以，在目前不能提供所需的数字化保护电流量和电压量，常号，从而也有效地预防了漏油和渗油，将安全和可靠性能提高规继电保护的校验装置满足此需要。由于电流量和电压量想要了。所以说，其具有节约能源、保护环境以及节约成本的优进入保护装置，必须经过合并器，试验的完成也需要自带合并势。器。所以，母差保护这一类保护校验的完成，需要大量电流和电压量，难度系数很大。3 存在于数字化变电站中的问题4 总结1）数字化变电站的间隔层，于一个体系中成为一个重要环节，不再是独立体系。这样一来，增大了对过程层设备以及在电能质量以及可靠性运行的水平等方面，数字化变电站相关的网络设备的依赖程度，而且很大程度上依赖于光纤网络所拥有的优势是传统变电站无法比拟的。很快，就会实现综合通信的可靠性。网络若出现故障，变电站所有的保护及控制的自动化以及数字化变电站的普及，考虑到数字化变电站的建设相关功能会失效，引发严重后果。要求网络设备要具备极高的过程中，涉及了较多的部门，高技术含量，以及大量的资金等可靠性，含有间隔层保护、检测和控制等装置设备。等，在普及的过程中会有很多预见性或不可预见的问题存在。2）研究并采用更加晚上的闭锁机制来实现保护和控制功必须从设计、施工和监理等每一个环节都加强管理力度，对各能。网络对跳合闸命令发送的实现，难以完全保证在非法入侵部门的关系进行积极协调，不断地总结经验，定期培训，加大时的信息安全，存在较大的安全隐患。其中至关重要的就是枢标准化建设的力度，按照高要求和标准化等来提高电网的安全纽变电站，尤其不能出现半点差池。信息安全性，直接决定了性能。变电站系统可靠性如何，系统复杂，则通信频繁，信息的安全性和可靠性的重要之处就凸现出来。IEC61850协议，其开放性参考文献：和标准性，也对电力系统的安全带来了威胁。尤其要保证二次[1]高芸菲、黄伟，变电站自动化系统的新发展[J].科学大众，2008系统中，相关信息的完整性及确定性，考虑并采用二次系统安年，02期. 全防护的措施，适应变电站信息安全防护的要求。另外，我们[2]王刚，浅谈数字化变电站自动化系统[J].科技创新导报，2008年，要结合电力系统相关的运行特征，以安全标准为根本要求和最30期. 终的目的，制定安全防护的相关策略，参考闭环网络和只读访[3]陈飞林，变电站自动化系统的新发展[J].大众科技，2008年，12期. 问，密码和防火墙等等。最后，也要充分地考虑到对系统性[4]张旗、李兆琪，从大石桥变电站看数字化变电站的技术发展方向能，以及宽带网络的影响。[J].信息技术，2011年，07期.3）鉴于电子式互感器的自身结构以及工作方式，直接或[5]我国首个500kV数字化变电站正式投入运行[J].浙江电力，2009间接地致使难以进行互感器角差、比差的现场试验，更可能无年，03期.法开展极性的相关试验，待到设备投运带电状态之后，才可以[6]科技档案（65）数字化变电站研究[J].云南电业，2007年，06期.对接线准确性进行相关检验。地源热泵系统利用浅层地能制造低温热水其出水温度一般并便于安装和固定加热管，在施工过程中，在绝热层表面要铺在50℃左右属于低温热水，而地板辐射供暖所需水温一般也较设一层钢丝网。2.3 加强施工过程的管理适宜采用50℃左右的水，并且地源热泵出水温度越低其工作性能越好，机组COP值越高，从这一方面来讲，地源热泵技术与低温地板辐射供暖系统的调试过程中，经常出现地板不热低温热水地板辐射供暖协调工作更合适、更节能。的现象，造成此现象的原因是未在供暖环路各最高点及分集水器上设置排气装置，或地面在施工前平整度不够，高差太大，2 施工中存在的问题造成憋气。2.1 盘管的试压及排水为此，施工技术人员一定要严格加强施工全过程的管理，塑料盘管敷设完进行填充层施工时，不得对敷设管道进行在加热盘管安装前，应仔细检查，要求地面平整，清洁，高低碰撞及踩踏，在混凝土填充层施工及养护过程中管道必须保持差﹤8mm。在施工过程中，环境温度不宜低于5℃，安装过程中不小于0.4MPa的水压并检查压力表指示情况，填充层应用人工及时清除管道和管件内外的污垢和杂物。抹压密石，不得用机械振捣，施工时应派专人日夜看护。垫层3 系统调试与运行中存在的问题达到养护期后，管道系统方允许泄压，防止管道在施工中损坏。需要注意的是，养护完成后应再次进行系统水压试验，根供热支管后的分配器竣工后，应对整个供水环路水温及水据填充层及系统试压情况应办理二次隐蔽验收手续。力平衡进行调试。采暖系统向地板盘管供水时，应选用预热方另外，低温地板辐射供暖系统构造不同于其他采暖系统，式，供热水温不得骤然升高，初始供水温度应为20-25℃，保试压后并不能将水完全泄掉，而是有相当一部分水存在盘管持3d，然后以最高设计温度保持4d，并以设计水温正常运行。中。若冬季不能供热时，则很可能因水结冰而破坏整个加热盘低温地板辐射供暖系统是一种极具发展前途的供暖方式。管。因此在试压或冲洗后，应采用压缩空气将加热盘管中的水本文对低温地板辐射采暖系统设计和施工中经常出现的一些问题全部吹出，以防冻坏盘管。进行分析说明，希望与各专业同行共同努力，在工程设计、施工2.2 隔热保温层及钢丝网及运行管理等方面能够更加完善，促进此种采暖系统的发展。为了减少无效热损失，在加热盘管下面及外墙周边均敷有参考文献：绝热层，绝热层一般选用聚苯乙烯泡沫塑料。施工中有可能采[1]低温热水地板辐射供暖应用技术规程，DBJ/T 01-49-2000.用的保温层材料密度小、强度低，在地面荷载作用下最终薄如[2]陆耀庆，经济型地板辐射采暖模式的探讨，暖通空调新技术.纸张，起不到保温隔热作用。为了增强绝热材料的整体强度，
数字化变电站与常规变电站日常维护区别探讨
◇科技论坛◇ 科技一向导 ２０１３年２６期
数字化变电站与常规变电站日常维护区别探讨
赵勇飞
（栾川龙字钼业有限公司 河南栾ＪＩＩ ４７１５００）
【摘要】在当前的电力系统中，变电站已经逐步实现了智能化发展。同传统的常规变电站相比，数字化变电站有了更多的优势 但是在日 常维护的过程中，两种变电站有着不同的特点。本文主要是介绍数字化变电站的一些相关知识．通过介绍数字化变电站日常维护的方法．与常 规的变电站日常维护进行对比，对二者之间的日常维护的区别进行论述。本文主要是依据某电力公司实行的智能变电系统的内部联调工作的 实力来进行描述。实行实质性的接触式数字化变电站装置，对其基本的常识知识．维护。运行进行深刻的认识．了解数字化变电站和常规变电站 之间在日常维护上的几点区别。 【关键词】数字化变电站：日常维护：区别
１．数字化变电站的常识
１．１基本定义 数字化变电站是一种采用先进的智能设备来实现全站数字化、网
络信息化、信息资源共享标准化等功能．它可以自动的完成数据信息 的采集，测量、控制、保护、计量、检测等，并且能够根据需要的要求来
实现支持电网方面的实时控制、智能化的调节、在线的决策分析、协同 交汇等比较高级的功能．完全实现和相邻变电站以及电网之间的调度
等交汇的变电站。 １．２数字化变电站有关概念
这里的主要概念包括７部分，分别是ＩＥＣ６１８５０、ＧＯＯＳＥ、智能终 端、合并单元、智能电子、设备全站系统配置文件、其它配置文件。
ＩＥＣ６１８５０是一种公共的信号间的通信标准通道．利用设备的一 系列操作，形成一个比较规范的输出连接。
ＧＯＯＳＥ主要用于对变电站自动化系统实现快速报文的需要机制。 智能终端是采用光缆进行设备一次连接．采用设备实现二次连
接。 合并单元简称ＭＵ．主要用来而此转换器的电流或者电压等数据 实现时间有关的组合的物理单元
智能电子简称ＩＥＤ．能够接受外部数据．或者向外部进行发送数
智能变电站交直流一体化电源系统的研究与应用
智能变电站交直流一体化电源系统的研究与应用
内蒙古包头市 014000
摘要：变电站是我国电力事业中最基础最重要的基础设施，智能变电站是我国近些年较为普及和推广的一种新型电站，与以往常规的变电站相比，智能变电站的优势主要在于能够有效的改善之前的电源自动化控制管理水平较低、信息管理和系统管理难度系数较大等多种问题。智能变电站采用交直流一体化的电源系统，能够有效的实现网络通信、监控、系统联动等细节一体化的运作。
关键词：变电站；交直流；一体化；电源系统
1常规性变电站的电源系统应用现状分析
常规性变电站，依旧是我国当前电力事业中最为广泛、普遍设置的一种类型。特别是对于我国这种地域宽广，技术更新不可能协调一致，所以常规性变电站依旧在我国的变电站运作系统中发挥着重要作用，常规性变电站，它的电源系统通常分为直流、交流、UPS和通信电源等几种不同的类型。在一般的变电站运营模式下，交流系统是变电站的主要能源供应设备。例如具体的电能储蓄、电源操作等工作都需要依赖交流系统来予以完成。这就意味着，交流系统的稳定性能如何，会直接影响到整个变电站的运行是否稳定、可靠。电源是整个变电站工作和运行的重中之重，当前我们的变电站，一般采用的是各个电源子系统分开设计、分开管理和使用、分开组屏，不同的电源系统由不同的生产商进行研发、生产、组装以及后期的安装、调试等。这种模式运行下的各种电源子系统存在着很多的弊端。（1）现有变电站站用电源由不同专业人员进行管理，交流系统与直流系统由变电人员进行运行维护，UPS由自动化人员进行维护，通信电源由通信人员维护，除了人力资源不能总体调配，通信电源、UPS等也没有纳入变电站严格的巡检范围。（2）由不同供应商分别设计各个子系统，资源不能综合考虑，使一次投资显著增加，经济性较差。（3）从系统设计角度来讲，变电站综合自动化系统已由集中分布式系统向数字化发展。目前综合自动化系统已成为站用电源信息共享平台，站用电源信息也一直作为综合自动化系统的简单附属信息，因此也难以实现系统管理和信息共享，在相关子系统变化时不能协调整个站用电源以最佳方式运行。
智能站与传统站区别（二）
智能站与传统站区别（二）
推广智能站三目标
1. 全站信息数字化；
2. 通信平台网络化；
3. 信息共享标准化。
智能站三层两网结构
站控层：一体化监控主机；
间隔层：保护装置、电度表（SNTP网络对时，精度为几ms）；
过程层（一、二次设备接口）：智能终端（ST）、合并单元（MU）、操作箱、一次设备（对时方式：B码对时，即对时精度要求高）。
智能站与传统站区别
（一）通信标准不同(最为核心、最重点的转变)
IEC61850替代了IEC60870-5-103；
如何实现信息高速、高效传递是通信标准转变核心。
（二）一次设备的不同
智能一次设备替代了传统一次设备，如采用了智能变压器、智能开关、电子互感器等。
（三）信息传输介质不同
光纤替代电缆，信息共享最大化。
（四）端子连接方式不同
虚端子代替物理端子，逻辑连接代替物理连接。
（五）一、二次设备间无电的联系
无传输过电压和两点接地等问题；
一次设备电磁干扰不会传输到集控室。
（六）实现设备优化集成
站域保护、一体化测控（最终目标：实现一、二次融合，二次设备就是一次设备的一个小插件）。
（七）减小变电站集控室面积
二次设备小型化、标准化、集成化；
二次设备可灵活布置。
智能变电站继电保护规范要点 1. 220kV及以上双重化配置保护
2. 保护装置应不依赖于外部对时系统实现其保护功能
释义：
① 保护采用点对点直接采样，采样同步不依赖于外部时钟；
② 保护装置接入外部对时信号，但对时信息不参与逻辑运算。
3. 保护应直接采样，对于单间隔的保护应直接跳闸，涉及多间隔的保护（母线保护）宜直接跳闸。对于涉及多间隔的保护（母线保护），如确有必要采用其他跳闸方式，相关设备应满足保护对可靠性和快速性的要求。
保护装置必须遵循直采直跳原则，保护设备与本间隔ST之间不经过以太网交换机，而是以GOOSE点对点方式直跳。
问：那网络传输在智能变电站中还有什么作用？
答：作用有跨间隔信息传输、测量值、计量仍需依靠网络传输。
数字化变电站与常规变电站日常维护区别探讨 2
电力技术 泰工案技术 ２１６
数字化变电站与常规变电站日常维护区别探讨
李晨，王义元。郑强
（国网青岛供电公司，山东青岛２６６０００）
摘要：近些年随着科学技术的快速发展，数字化变电站已经开始应用于电力系统中，在电力系统中发挥着巨大的作用。那么数字化变电站主 要是指在常规变电站一次设备和二次设备的基础上，采用智能化一次设备，然后通过高速网络平台为前提，将数字化信息传送到网络系统中，
在网络平台上可以实现信息的共享，然后通过数字信息完场测量监视、继电系统控制保护、信息管理等程序的现代化变电站。接下来就在本文
中详细将数字化变电站与常规变电站进行简单的比较。
关键词：数字化；变电站；信息化
１ 传统常规变电站的缺点
１．１信息不共享
在常规变电站中主要是针对的变电站一次设备和二次设备采用单
元间隔的布置形式，通信标准和信息模型都不一样，这样就导致变电
站的自动化系统和通信系统之间的联系不十分紧密，在很多功能上都
无法实现，在接收信号时都不能达到信息共享，同时变电站自动化系
统中采用的信息收集互感器也不一样，这样就使得信息传输必须要经
过几道程序，给变电站的信息系统造成了过多的成本。
１．２不具备互操作性
常规变电站在设备选择上基本都是由许多厂家生产的，这样就使
得常规变电站中要设置大量的规约转化器，不仅增加了设备之间的复
杂联系，还给设备安装调试带来了困难，不能确保通信系统的稳定性
能。同时ＩＥＤ生产厂家在规定制定、执行时具有一定滞后性，同时规
范与网络通信机制不一致；这样就使得常规变电站不同ＩＥＤ之间不具
备互操作性。
１．３装置的智能化优势未得到充分利用
由于常规变电站的各套独立装置之间没有集成应用，也就使得智
能化装置功能没有发挥出来，逐渐降低了常规变电站的自动化系统的
使用效率。
１．４缺乏统一的信息模型
常规变电站中的自动化系统装置都缺乏互操作性，这也就极大地
限制了站内设备功能的使用，同时也给后期的维护工作带来了困难，
