实验六 温度传感器校准实验
1 / 3
温度传感器校准实验
一、实验目的
掌握热电偶热电阻温度传感器的使用方法和校准方法
二、实验装置
热电偶温度传感器实验装置主要由恒温水浴、电位差计、热电偶、热电阻、冰点仪、数据采集装置、低电势转换开关和标准玻璃温度计等组成。
三、实验内容
1).了解热电阻测温原理，练习热电阻二三线制接法；
2).做出被校热电阻与标准温度计之间的曲线关系，通过查标准热电阻温度与阻值关系进行分析；
3).了解热电偶的测温原理、温度补偿方法，练习热电偶连线与测温；
4).做出被校热电偶温度与电势曲线，通过查标准热电偶与电势关系进行分析；5).练习电位差计测量电势方法，了解校验实验台自动采集原理。
四、操作步骤
采用手动数据采集，操作步骤如下：
1).恒温水浴内加好水，冰瓶内放入冰水混合物。
2).将热电阻与热电偶按上图4所示连好，其中热电偶冷端放入冰瓶，并保证热电偶连线在冰瓶内10分钟以上。检查热电阻、热电偶的高温探头是否都浸在恒温水浴里。热电偶和热电阻高温探头头部要在同一水平面，以使两者温度尽可能一致。（注意：
待需要测量恒温水浴精准温度时，才将温度计插入恒温水浴，以免误操作造成标准温度计损坏。
且标准温度计也要和热电偶、热电阻高温探头在同一水平面）。
2 / 3
3).打开恒温水浴电源，按下“加热”，“水泵”按钮，设定恒温水浴温度，待温度比较稳定的时候，选择量程适当的标准温度计温度测量出水浴温度，采用电位差计测量各热电偶通道电势，采用万用表测量热电阻的电阻值，并做好记录。
4).实验者根据需要重复步骤3。
5).完成实验时，关闭恒温水浴电源。
6).根据记录的实验数据，进行分析与处理，最终得到不同温度情况下电势与电阻值。
7).应用误差分析理论进行测温结果分析。
六、注意事项
1．实验之前应将加热主体加入适量的水或油。
2．工作环境应无强磁场，温度0~35℃，相对湿度不大于85%。
3．注意：
采用高精度玻璃温度计测量温度，注意温度测量范围，以免导致温度计损毁。当恒温水槽温度低于25℃时，采用0－25℃范围的标准玻璃温度计；当恒温水槽温度在25~50℃之间时，采用25－50℃范围的标准玻璃温度计；当恒温水槽温度在50~75℃之间时，采用50－75℃范围的标准玻璃温度计；当恒温水槽温度在75~100℃之间时，采用75－100℃范围的标准玻璃温度计。
4．当水槽温度比较高的时候，注意防止烫伤。
5．防止水槽的水溅出影响其他电气设备。
七、数据整理
表2热电阻、热电偶温度传感器校验数据
温度
3 / 3
序号/℃J型热
电偶
/mVT型热
电偶
/mVK型热
电偶
/mV二线制
热电阻/
Ω四线制热电
阻/Ω三线制热电
阻/Ω三线制热电阻/Ω
131.00.
4260.3400.
330112.33
0111.95112.
20112.49235.
40.6500.
5100.510114.09
8113.74113.
98114.28热电阻、热电偶温度传感器校验曲线如下图所示：
图5热电阻、热电偶温度传感器校验曲线
温度传感器校准规范
温度传感器校准规范
温度传感器校准规范
温度传感器的准确性对于许多工业和实验应用至关重要。因此，对温度传感器进行校准是十分必要的。校准标准的制定可以确保温度测量的准确性和一致性。下面是一份温度传感器校准的规范，以确保传感器测量结果的可靠性。
1. 校准设备选择
使用高质量的标准温度计作为校准设备，确保其精度达到国际标准。同时，校准设备应定期进行校准和维护，以确保其准确性和稳定性。
2. 校准环境要求
校准应在恒定的环境条件下进行，包括稳定的温度、湿度和大气压力。校准环境的温度范围应尽可能覆盖传感器的工作范围，并在校准过程中保持恒定。
3. 校准程序
3.1. 在进行校准之前，将传感器置于稳定环境中，使其与环境温度达到热平衡。
3.2. 使用校准设备将标准温度引入传感器，并记录传感器的输出。重复此过程多次，以获取稳定且一致的读数。
3.3. 计算传感器的平均输出，并将其与校准设备的读数进行比较，计算传感器的误差。
3.4. 如果误差超出预定的容差范围，则进行校准调整，直到传感器的误差满足要求为止。
4. 校准结果记录
所有校准过程的细节，包括校准环境、校准设备和校准程序，应详细记录。校准记录应包括传感器的序列号、校准日期和校准人员的签名，以及校准结果和误差。
5. 校准频率
校准的频率应根据传感器的稳定性和使用条件来确定。对于要求准确性较高的应用，建议进行定期校准，通常为每年一次。
6. 校准标记
在传感器上标记校准日期和有效期限。传感器的有效期限应在校准记录中进行记录，并根据需要定期更换或重新校准。
7. 仪器维护
定期清洁和保养温度传感器，以确保其正常运行。保持传感器的连接器干燥和清洁，防止接触氧化和腐蚀。定期检查传感器的连接线和绝缘，确保其完好无损。
根据以上规范进行温度传感器的校准，可以确保传感器测量结果的准确性和可靠性，提高系统的稳定性和工作效率。同时，定期校准也可帮助发现传感器的故障和衰减，及时进行维修或更换，以避免潜在的安全风险和不确定性。最后，校准记录的详细记录和维护也有助于追踪和分析传感器性能的变化和趋势，提供更有效的设备管理。
温度测量实验的步骤和数据处理方法
温度测量实验的步骤和数据处理方法
温度测量是物理实验中常见的步骤，它在很多领域中起着重要的作用，如天气预报、科学研究、工程设计等。在温度测量实验中，正确的步骤和数据处理方法是非常重要的，下面将介绍一种常用的实验步骤和数据处理方法来准确测量温度。
实验步骤
步骤一：准备实验装置
首先，我们需要准备一个适合于温度测量的实验装置。常用的温度传感器包括水银温度计、电子温度计和红外线测温仪等。根据实验需要选择合适的温度传感器，并确保其精度和灵敏度满足实验要求。
步骤二：校准温度传感器
在进行测量之前，我们需要先校准温度传感器，确保其测量结果准确可靠。校准的具体方法根据不同的温度传感器而有所不同，一般包括将温度传感器暴露在已知温度下，与标准温度计进行对比，然后进行修正。
步骤三：测量温度
当温度传感器校准完毕后，我们可以开始进行温度测量。将温度传感器安放在希望测量温度的物体表面，并等待一段时间，直到温度传感器读数稳定。记录下测量结果，可采取多次测量并取平均值来提高测量精度。 步骤四：记录其他相关数据
除了温度测量值外，实验中可能还涉及到其他与温度有关的数据，如环境湿度、压力等。在进行温度测量实验时，也需要将这些相关数据一并记录下来，以便后续的数据处理。
数据处理方法
方法一：平均值计算
在进行多次温度测量之后，为了提高测量结果的准确性，可以将所得的多组观测值进行平均。计算平均值的方法是将所有观测值相加，然后除以观测次数。平均值可以更好地反映温度测量的整体情况，减小个别观测值可能存在的误差。
方法二：误差分析
温度测量实验中，我们无法避免一定的误差存在，因此进行误差分析也是很重要的。根据实际情况，可以采用不同的方法对误差进行分析，如绝对误差、相对误差和标准差等。通过误差分析可以评估我们的测量结果的准确性和可靠性，并为后续数据处理提供参考。
方法三：数据图表展示
为了更好地展示测量结果，我们可以使用图表进行数据展示。常用的图表包括折线图、柱状图和散点图等。选择合适的图表类型，将测量结果进行可视化展示，可以更直观地观察和比较不同条件下的温度变化情况。 方法四：统计学方法分析
温度探头校准方法
温度探头校准方法
一、引言
温度探头是广泛应用于工业、科研和生活中的一种测量仪器，其准确性直接影响到温度测量结果的准确性。为了确保温度探头的准确性，需要进行定期的校准。本文将介绍几种常见的温度探头校准方法。
二、冰点校准法
冰点校准法是一种简单有效的温度探头校准方法。其原理是利用水的冰点来确定温度探头的零点。具体步骤如下：
1. 准备一个容器，装满融化的纯净冰块，并加入适量的水。
2. 将温度探头插入冰水混合物中，确保温度探头完全浸泡其中。
3. 等待一段时间，直到温度探头的指示稳定在0°C附近。
4. 记录下实际的温度读数和冰点校准后的读数，以便后续的校正计算。
三、沸点校准法
沸点校准法是一种常用的温度探头校准方法，适用于高温测量。其原理是利用液体的沸点来确定温度探头的测量范围。具体步骤如下：
1. 准备一个容器，装入纯净的水，并将水加热至沸腾状态。
2. 将温度探头插入水中，确保温度探头完全浸泡其中。
3. 等待一段时间，直到温度探头的指示稳定在100°C（水的沸点）附近。
4. 记录下实际的温度读数和沸点校准后的读数，以便后续的校正计算。
四、比较校准法
比较校准法是一种常见的温度探头校准方法，适用于较高精度要求的场景。其原理是将待校准的温度探头与一个已知精度的标准温度计进行比较。具体步骤如下：
1. 准备一个已知精度的标准温度计，并将其放在一个稳定的温度环境中。
2. 将待校准的温度探头与标准温度计同时插入温度环境中，确保两者暴露在相同的温度条件下。
3. 等待一段时间，直到温度探头和标准温度计的指示均稳定。
4. 比较温度探头的读数和标准温度计的读数，记录下两者之间的差异，以便后续的校正计算。
五、多点校准法
多点校准法是一种较为精确的温度探头校准方法，适用于温度探头存在非线性误差的情况。其原理是通过在不同温度点进行校准来建立温度探头的校准曲线。具体步骤如下：
1. 准备一个已知精度的标准温度计，并将其放在一个稳定的温度环境中。
快速温变试验六点测温法

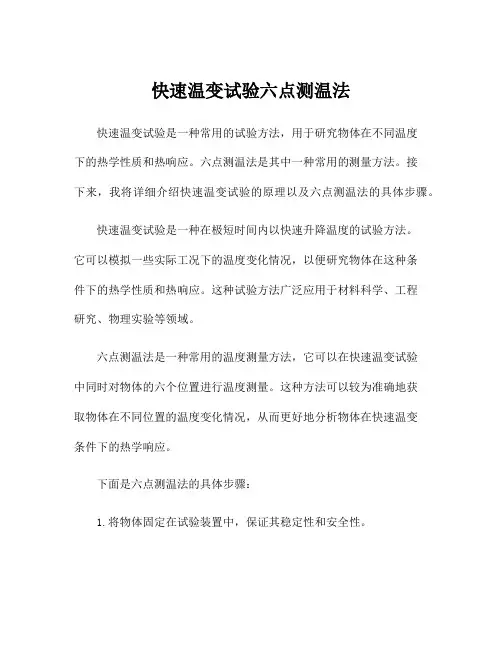

快速温变试验六点测温法
