土力学课件-第四章：土的压缩性与固结理论
土力学第四章(压缩)讲解
第四章：土的压缩及沉降计算
名词解释
1、压缩系数：土体在侧限条件下孔隙比减少量与竖向压应力增量的比值。
2、压缩指数：在压力较大部分,e-lgp关系接近直线,其斜率称为土的压缩指数。
3、压缩模量：土在侧限条件下竖向压应力与竖向总应变的比值，或称为侧限模量。
4、变形模量：土在无侧限条件下竖向压应力与竖向总应变的比值。
5、体积压缩系数：在单位压应力作用下单位体积的变化量。
6、超固结比：先期固结压力pc与现时的土压力p0的比值。
7、前期固结压力：指土层在历史上曾经受过的最大有效固结压力。
8、最终沉降量：地基变形稳定后基础底面的沉降量。
9、固结：土体在压力作用下，压缩量随时间增长的过程。
10、固结度：在某一固结压力作用下，经过一定时间土体发生固结的程度。
简答
1、为什么可以用孔隙比的变化来表示土的压缩性？
答：土体压缩的实质是孔隙体积减小的结果，土粒体积保持不变；而孔隙比反映了孔隙的体积和土粒的体积比，因此可以用孔隙比的变化来表示土的压缩性。
2、地基土变形的两个最显著的特征是什么？
答：体积变形是由于正应力引起的，只能使土体产生压密，孔隙体积减小，但不会使土体产生破坏；形状变形是由剪应力引起的，在剪应力作用下土颗粒间产生移动，使土体产生剪切破坏。
3、工程中常用的压缩系数和模量是什么？如何判定土的压缩性？
答：压缩系数和压缩模量都是变量，为比较土的压缩性高低，工程中常用的压缩系数和压缩模量是压力在100-200kPa下的值。av＜0.1MPa-1低压缩性土，
0.1MPa-1≤av＜0.5MPa-1中压缩性土，av≥0.5MPa-1高压缩性土；Es＜4MPa高压缩性土，4MPa≤Es＜15MPa中压缩性土，Es≥15MPa低压缩性土；
4、自重应力在任何情况下都不会引起地基沉降吗？为什么？
答：对于正常固结土和超固结土来说，自重应力不会引起地基沉降了，但对于欠固结土（新沉积的土或刚填筑的土）来说，由于现有的固结应力大于先期固结应力，自重应力也会引起地基沉降。
土力学第四章-土的压缩性与地基沉降计算-20131019
第4章 土的压缩性与地基沉降计算
4.1 概述
建筑物下的地基土在附加应力作用下，会产生附加的变形，这种变形通常表现为土体积的缩小，我们把这种在外力作用下土体积缩小的特性称为土的压缩性。土作为外力地质作用的产物，同其他材料一样，在附加应力的作用下，地基土要产生附加的变形。同时，地基土是多相体系，其变形又与其他土木工程材料的变形有着本质的差别，土的压缩通常由三部分组成：固体土颗粒被压缩，土中水及封闭气体被压缩，水和气体从孔隙中排出。试验研究表明，在一般压力（100~600kPa）作用下，固体颗粒和水的压缩量与土体的压缩总量之比是微不足道的，可以忽略不计。所以土的压缩是指土中水和气体从孔隙中排出，土中孔隙体积缩小，与此同时，土颗粒相应调整位置，重新排列，土体变得更紧密。
对于饱和土来说，土体的压缩变形主要是孔隙水的排出，而孔隙水排出的快慢受到土体渗透特性的影响，从而决定了土体压缩变形的快慢。在荷载作用下，透水性大的饱和无黏性土，孔隙水排出很快，其压缩过程短。而透水性小的饱和黏性土，因为土中水沿着孔隙排出的速度很慢，其压缩过程所需时间较长，几年、十几年、甚至几十年压缩变形才稳定。由附加应力产生的超静孔隙水压力逐渐消散，所对应的孔隙水逐渐排出、土体压缩随时间增长的过程称为土的固结。
在建筑物荷载作用下，地基土体压缩而引起基础的竖向位移称为沉降。学习土的压缩特性正是为了计算地基的沉降变形。在实际工程问题中，很多现象都要用土的压缩性和地基沉降的知识来解释。比如，为什么比萨斜塔建成多年后还在继续倾斜？为什么房屋建筑在使用中墙壁会逐渐开裂？为什么建于软土地基上的高速公路会出现桥头跳车现象？这些问题都与地基沉降有关。研究地基的沉降变形，主要解决两方面的问题：一是总沉降量的大小，即最终沉降量；二是沉降变形与时间的关系，即某一时刻完成的沉降量是多少，或达到某一沉降量需要多长时间。
计算地基沉降时，必须取得土的压缩性指标。土的压缩性指标可以通过室内压缩试验或现场原位试验的方式获得。用这些指标来描述土的压缩特性，再结合工程实践中广泛采用并积累了很多经验的实用计算方法，可计算出地基的最终沉降量。当然，对饱和黏性土地基而言，仅仅知道最终沉降量还远远不够，因其固结变形的速度缓慢，还需知道沉降随着时间是如何发展的，变化规律又是怎样的，以便于科学的进行设计、合理地安排施工。太沙基（Terzaghi）在1925年提出的饱和土中的有效应力原理和单向（一维）固结理论，作为黏性土固结的基本理论，因其简洁实用而一直被用来解决这一问题。

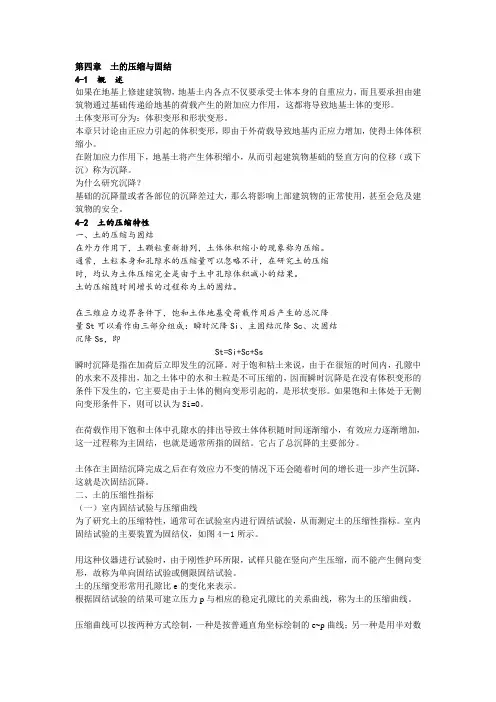

考研土力学重点4
第四章 土的压缩与固结
4-1 概 述
如果在地基上修建建筑物，地基土内各点不仅要承受土体本身的自重应力，而且要承担由建筑物通过基础传递给地基的荷载产生的附加应力作用，这都将导致地基土体的变形。
土体变形可分为：体积变形和形状变形。
本章只讨论由正应力引起的体积变形，即由于外荷载导致地基内正应力增加，使得土体体积缩小。
在附加应力作用下，地基土将产生体积缩小，从而引起建筑物基础的竖直方向的位移（或下沉）称为沉降。
为什么研究沉降？
基础的沉降量或者各部位的沉降差过大，那么将影响上部建筑物的正常使用，甚至会危及建筑物的安全。
4-2 土的压缩特性
一、土的压缩与固结
在外力作用下，土颗粒重新排列，土体体积缩小的现象称为压缩。
通常，土粒本身和孔隙水的压缩量可以忽略不计，在研究土的压缩
时，均认为土体压缩完全是由于土中孔隙体积减小的结果。
土的压缩随时间增长的过程称为土的固结。
在三维应力边界条件下，饱和土体地基受荷载作用后产生的总沉降
量St可以看作由三部分组成：瞬时沉降Si、主固结沉降Sc、次固结
沉降Ss，即
St=Si+Sc+Ss
瞬时沉降是指在加荷后立即发生的沉降。对于饱和粘土来说，由于在很短的时间内，孔隙中的水来不及排出，加之土体中的水和土粒是不可压缩的，因而瞬时沉降是在没有体积变形的条件下发生的，它主要是由于土体的侧向变形引起的，是形状变形。如果饱和土体处于无侧向变形条件下，则可以认为Si=0。
在荷载作用下饱和土体中孔隙水的排出导致土体体积随时间逐渐缩小，有效应力逐渐增加，这一过程称为主固结，也就是通常所指的固结。它占了总沉降的主要部分。
土体在主固结沉降完成之后在有效应力不变的情况下还会随着时间的增长进一步产生沉降，这就是次固结沉降。
二、土的压缩性指标
（一）室内固结试验与压缩曲线
为了研究土的压缩特性，通常可在试验室内进行固结试验，从而测定土的压缩性指标。室内固结试验的主要装置为固结仪，如图4－1所示。
第四章土的压缩性和地基沉降计算
第四章土的压缩性和地基沉降计算
第四章土的压缩性和地基沉降计算
学习指导
内容简介
本章将重点介绍用于地基沉降计算的地基土压缩性指标及其测定方法。对地基最终沉降量的计算问题，重点介绍分层总和法和规范法两种方法。对沉降与时间的关系问题，将主要介绍太沙基一维固结理论。此外本章还将简单介绍地基的容许沉降量和减小沉降危害的措施。
教学目标
在学习土的压缩性的基础上，掌握地基沉降量计算方法和饱和土体的一维固结理论。
学习要求
1、掌握土的压缩性与压缩性指标的确定方法
2、熟悉土的前期固结压力的确定方法
3、掌握地基沉降计算的分层总和法和规范法
4、掌握一维渗流固结理论及实际工程上的运用
5、了解沉降差与倾斜
基本概念
压缩性、压缩模量、压缩系数、压缩定律、压缩指数、变形模量、前期固结压力、超固结比、地基总沉降量、固结度、土层平均固结度、固结系数
学习内容
第一节概述
第二节土的压缩性试验及压缩性指标
第三节地基沉降量计算
第三节饱和土体渗透固结理论
第五节地基容许沉降量与减小沉降危害的措施
学时安排
本章总学时数：15学时 第一节0.5学时
第二节4学时
第三节6学时
第四节4学时
第五节0.5学时
主要内容
第一节概述
一般地基的压缩变形，主要由建筑物荷重产生的附加应力而引起。其次，欠固结土层的自重、地下水位下降、水的渗流及施工影响等可引起地面的下沉。本章主要分析在建筑物荷载作用下地基的变形。这种变形既有垂向的，也有水平的。由于建筑物基础的沉降量与地基的垂向变形量是一致的，因此通常所说的基础沉降量指的就是地基的垂向变形量，下面所谈到的变形与沉降二词没有严格区分。
一、地基土产生压缩的原因：
1、压缩变形的本质
土的压缩性是指土在压力作用下体积压缩变小的性能。在荷重作用下，土发生压缩变形的过程就是土体积缩小的过程。土是由固、液、气三相物质组成的，土体积的缩小必然是土的三相组成部分中各部分体积缩小的结果。土的压缩变形可能是：①土粒本身的压缩变形，②孔隙中不同形态的水和气体的压缩变形，③孔隙中水和气体有一部分被挤出，土的颗粒相互靠拢使孔隙体积减小。大量试验资料表明，在一般建筑物荷重（100—600kPa）作用下，土中固体颗粒的压缩量极小，不到土体总压缩量的1/400，水通常被认为是不可压缩的(水的弹模E =2×103MPa)。气体的压缩性较强，压缩量与压力的增量成正比，在密闭系统中，土的压缩是气体压缩的结果，但压力消失后，土的体积基本恢复，即土呈弹性。自然界中土一般处于开启系统，孔隙中的水和气体在压力作用下不可能被压缩而是被挤出。因此，目前研究土的压缩变形都假定：土粒与水本身的微小变形可忽略不计，土的压缩变形主要是由于孔隙中的水和气体被排出，土粒相互移动靠拢，致使土的孔隙体积减小而引起的，因此土体的压缩变形实际上是孔隙体积压缩，孔隙比减小所致。这种变形过程与水和气体的排出速度有关，开始时变形量较大，然后随着颗粒间接触点的增大而土粒移动阻力增大，变形逐渐减弱。

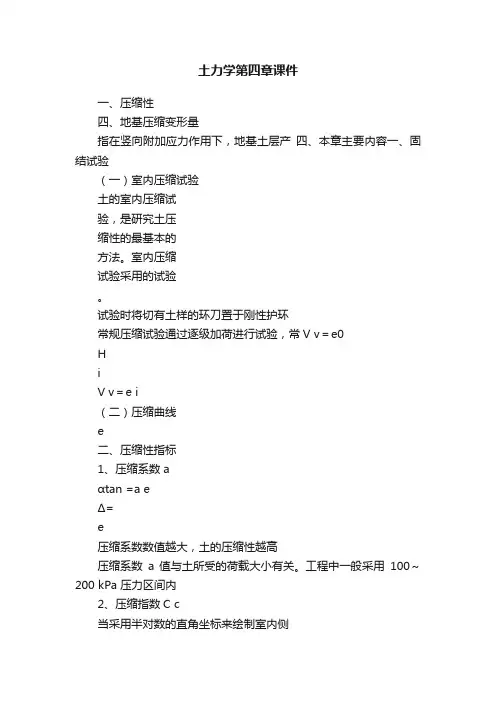

土力学第四章课件
土力学第四章课件
一、压缩性
四、地基压缩变形量
指在竖向附加应力作用下，地基土层产 四、本章主要内容一、固结试验
（一）室内压缩试验
土的室内压缩试
验，是研究土压
缩性的最基本的
方法。室内压缩
试验采用的试验
。
试验时将切有土样的环刀置于刚性护环
常规压缩试验通过逐级加荷进行试验，常V v＝e0
H
i
V v＝e i
（二）压缩曲线
e
二、压缩性指标
1、压缩系数a
αtan =a e
Δ=
e
压缩系数数值越大，土的压缩性越高
压缩系数a 值与土所受的荷载大小有关。工程中一般采用100～200 kPa 压力区间内
2、压缩指数C c
当采用半对数的直角坐标来绘制室内侧 e Δe e ?e
3、压缩模量E s
根据e -p 曲线，可以得到另一个重要V ＝e ?H
p 2
V ＝e
e e ?∴1121（e ΔH Δ
例4-1一饱和粘性土样进行室内压缩试验，已知土样的原始高度为20mm，初始e e 解：
（1）计算孔隙比及（2）计算压缩系数并评价该土的压缩性
21?a 土在完全侧限的条件下体积应变?4、体积压缩系数m v
反压重物
三、土的变形模量
（一）浅层平板载荷试验及应力变形曲线
1－载荷板
2－千斤顶3－百分表4－平台
反力梁
千斤顶
基准梁
荷载板百分表
地基土现场载荷试验p -s 曲线
（二）变形模量
变形模量计算公式：
由于土体不是完全弹性体，加上二种试验*一、分层总和法
（二）假设
1、每一薄层的附加应力为直线分布；
（三）计算公式
pσ
Δ
p
p E
Δ
Δ
Q
（四）计算步骤 1.地基土分层； 4.计算各分层界面处基底中心下竖向附加
应力及每一薄层平均附加应力；
7.确定地基沉降计算深度（或压缩层下限）；
8.计算各薄层土的压缩量s i； H
p1i—第i层土自重应力平均值；
p—第i层土自重应力平均值与附加应力
例题4-2
尺寸为4m×2m，上部结构的荷载F=1168kN，地

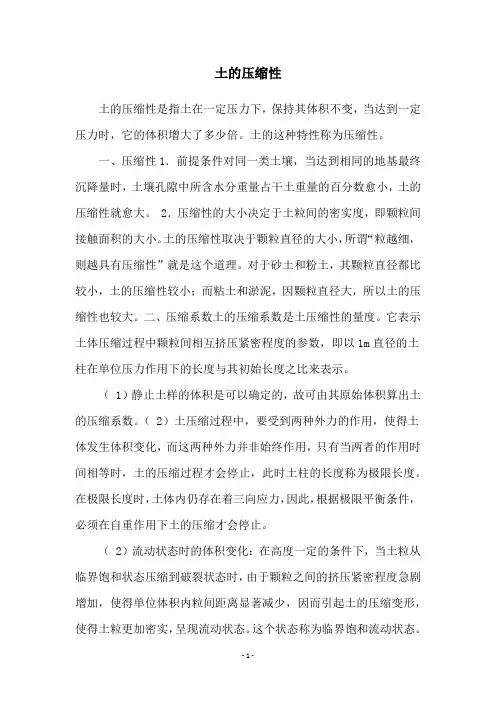

土的压缩性
- 1 - 土的压缩性
土的压缩性是指土在一定压力下，保持其体积不变，当达到一定压力时，它的体积增大了多少倍。土的这种特性称为压缩性。
一、压缩性1．前提条件对同一类土壤，当达到相同的地基最终沉降量时，土壤孔隙中所含水分重量占干土重量的百分数愈小，土的压缩性就愈大。 2．压缩性的大小决定于土粒间的密实度，即颗粒间接触面积的大小。土的压缩性取决于颗粒直径的大小，所谓“粒越细，则越具有压缩性”就是这个道理。对于砂土和粉土，其颗粒直径都比较小，土的压缩性较小；而粘土和淤泥，因颗粒直径大，所以土的压缩性也较大。二、压缩系数土的压缩系数是土压缩性的量度。它表示土体压缩过程中颗粒间相互挤压紧密程度的参数，即以1m直径的土柱在单位压力作用下的长度与其初始长度之比来表示。
（ 1）静止土样的体积是可以确定的，故可由其原始体积算出土的压缩系数。（ 2）土压缩过程中，要受到两种外力的作用，使得土体发生体积变化，而这两种外力并非始终作用，只有当两者的作用时间相等时，土的压缩过程才会停止，此时土柱的长度称为极限长度。在极限长度时，土体内仍存在着三向应力，因此，根据极限平衡条件，必须在自重作用下土的压缩才会停止。
（ 2）流动状态时的体积变化：在高度一定的条件下，当土粒从临界饱和状态压缩到破裂状态时，由于颗粒之间的挤压紧密程度急剧增加，使得单位体积内粒间距离显著减少，因而引起土的压缩变形，使得土粒更加密实，呈现流动状态。这个状态称为临界饱和流动状态。 - 2 - 所以，对于饱和的粘性土，当水从细土粒表面上蒸发时，可以把土体内的自由水排走，使土粒失去浮力而贴附在一起，使土体达到流动状态。此时，土体的单位体积的质量为：。如果再进行排水，则体积逐渐减小，且到达某一值后趋于稳定。土的临界饱和流动状态的水力特征可用下列方程式表示：。（ 3）膨胀土的体积是随深度而增大的，其特征是：。当土处于饱和状态时，随着深度的增加，土的密实度逐渐增大，水的含量也随之增加，当超过某一深度后，土粒逐渐膨胀，导致土体积迅速增大，在这一深度范围内，土的密实度已经很大，以至于土体可以无限制地膨胀。
4.土的压缩性和地基沉降计算.ppt.Convertor
第四章土的压缩性和地基沉降计算
§4.1 土的压缩性
土的压缩性是指土在压力作用下体积缩小的特性
压缩量的组成
固体颗粒的压缩
占总压缩量的1/400不到，忽略不计
土中水的压缩
空气的排出
压缩量主要组成部
水的排出
说明：土的压缩被认为只是由于孔隙体积减小的结果
无粘性土，透水性好，水易于排出。压缩稳定很快完成
粘性土，透水性差，水不易排出。压缩稳定需要很长一段时间
土的固结：土体在压力作用下，压缩量随时间增长的过程
一、压缩试验（三联固结仪）
研究土的压缩性大小及其特征的室内试验方法，亦称固结试验
e0 1.
2.压缩模量Es
土在侧限条件下竖向压应力与竖向总应变的比值，或称为侧限模量
说明：土的压缩模量Es与土的的压缩系数a成反比，Es愈大，
a愈小，土的压缩性愈低
3.变形模量E0
土在无侧限条件下竖向压应力与竖向总应变的比值。
变形模量与压缩模量之间关系
其中土的泊松比，一般0～0.5之间
§4.2 地基最终沉降量计算
地基最终沉降量地基变形稳定后基础底面的沉降量
一、分层总和法
1.基本假设
地基是均质、各向同性的半无限线性变形体，可按弹性理论计算土中应力
在压力作用下，地基土不产生侧向变形，可采用侧限条件下的压缩性指标
2.单一压缩土层的沉降计算
在一定均匀厚度土层上施加连续均布荷载，竖向应力增加，孔隙比相应减小，土层产生压缩变形，没有侧向变形。 aeEs11－－＝1212sEE0为了弥补假定所引起误差，取基底中心点下的附加应力进行计算，以基底中点的沉降代表基础的平均沉降
ei土的压缩应变
e1i———由第i层的自重应力均值从土的压缩曲线上得到的相应孔隙比
e2i———由第i层的自重应力均值与附加应力均值之和从土的压缩曲线上得到的相应孔隙比
4.单向压缩分层总和法计算步骤
1.绘制基础中心点下地基中自重应力和附加应力分布曲线
2.确定地基沉降计算深度
土的压缩与固结
______________________________________________________________________________________________________________
-可编辑修改- 第四章 土的压缩与固结
4.1简介
固结的过程经常与压实的过程相混淆。通过减少空隙中空气的体积，压实过程增加非饱和土的密度（参见图4.1）。然而，固结是一个与时间相关的，通过排出空隙中的水，而使饱和土的密度增加的过程（参见图4.1）。
固结通常与粉砂和粘土等幼粒土有关。粗粒土，如砂和砾石，由于其高渗透性，也经历了固结，但在以更快的速度。饱和粘土的固结由于其低渗透速度却慢得多。
固结理论预测的沉降量与沉降速度，以确保成立可压缩土层结构的可维护性。
4.2单向固结模型
因为水可以在饱和土中任何方向流动，固结的过程中基本上三维。然而，在大多数领域的情况下，因为在水平方向上土的区域巨大，土中水将不能够通过水平流动流出。因此，水流的方向主要是竖向或一维的。结果是，土层在竖向方向进行单向固结沉降（1-D）。
图4.2显示了一个简单的单向固结模型。 弹簧是类似于土骨架。弹簧越不易弯曲，它将越难压缩。因此，硬土将比软土经受更少的压缩。土的硬度影响其固结沉降的幅度。阀门开口尺寸类似于土的渗透性。较小的开口，将需要更长的时间来排水和消散压力。因此，幼粒土的完全固结比粗粒土需要花费更长的时间。土壤的渗透性，影响其固结的速度。
4.3单向固结试验
一维（1-D）固结试验由固结仪执行。固结仪如图4.3所示。土样是在一个环刀中（通常高度为20毫米和直径80毫米），它被限制在钢性护环，沉浸在水浴中。竖向荷载用于压缩试样，并允许水排出放置在样本顶部和底部的透水石。 ______________________________________________________________________________________________________________
第四章_土的压缩性与地基变形计算
第四章 土的压缩性与地基变形计算
第一节 土的压缩性
一、名词解释
1．土的压缩性：土体在压力作用下体积减小的性质。
2．压缩定律：在压力变化范围不大时，土中孔隙比的变化与所加压力的变化成正比。
3．压缩系数：压缩曲线上，当压力变化范围不大时，孔隙比的变化值与压力的变化值的比值，即：
4．压缩模量：在侧限条件下，土的竖向应力增量与竖向应变增量的比值。
5．变形模量：表示土体在无侧限条件下，土的竖向应力增量与竖向应变增量的比值。
二、填空题
1．水和土粒 孔隙 2．孔隙比 减小 3.压缩系数 压缩模量sE 11eEs
4．无侧向膨胀 竖 5.孔隙比 压应力 6.压缩性高低 压缩性愈高
7.并非 压力变化范围 8．三 9．越大 越小 压缩 pe
10． dpde 100kPa kPa 200
11． 1211.0MPa 1215.01.0MPa 1215.0MPa
12．反 13．原状 14．原状土 侧限 稳定后
三、选择题
1．A 2．B 3．B 4．C 5．B 6．C 7．B 8．C 9．A 10．B
四．判断题
1．× 2．√ 3．× 4．√ 5．× 6．√
五、简答题
1．答：概念：建筑物荷载作用或者其它原因引起土中应力增加，会使地基土体产生变形，变形的大小与土体的压缩性有直接的关系。土在压力的作用下，体积缩小的特性为土体的压缩性。
土的压缩变形原因：土的压缩变形主要是由于外荷载增加，导致地基土中附加应力增加，导致地基土中产生附加的有效应力，有效应力导致土颗粒之间相互错动而发生压缩变形，孔隙水压力不引起压缩变形，但孔隙水压力转化为有效应力后会产生压缩变形。
