聚酰亚胺PEI详细介绍：
聚酰亚胺PEI详细介绍：聚酰亚胺情况介绍一、概述聚酰亚胺作为一种特种工程材料，已广泛应用在航空、航天、微电子、纳米、液晶、分离膜、激光等领域。
近来，各国都在将聚酰亚胺的研究、开发及利用列入21世纪最有希望的工程塑料之一。
聚酰亚胺，因其在性能和合成方面的突出特点，不论是作为结构材料或是作为功能性材料，其巨大的应用前景已经得到充分的认识，被称为是"解决问题的能手"（protion solver），并认为"没有聚酰亚胺就不会有今天的微电子技术"。
二、聚酰亚胺的性能1、全芳香聚酰亚胺按热重分析，其开始分解温度一般都在500℃左右。
由联苯二酐和对苯二胺合成的聚酰亚胺，热分解温度达到600℃，是迄今聚合物中热稳定性最高的品种之一。
2、聚酰亚胺可耐极低温，如在－269℃的液态氦中不会脆裂。
3、聚酰亚胺具有优良的机械性能，未填充的塑料的抗张强度都在100Mpa以上，均苯型聚酰亚胺的薄膜（Kapton）为170Mpa以上，而联苯型聚酰亚胺（Upilex S）达到400Mpa。
作为工程塑料，弹性膜量通常为3－4Gpa，纤维可达到200Gpa，据理论计算，均苯二酐和对苯二胺合成的纤维可达500Gpa，仅次于碳纤维。
4、一些聚酰亚胺品种不溶于有机溶剂，对稀酸稳定，一般的品种不大耐水解，这个看似缺点的性能却使聚酰亚胺有别于其他高性能聚合物的一个很大的特点，即可以利用碱性水解回收原料二酐和二胺，例如对于Kapton薄膜，其回收率可达80％－90％。
改变结构也可以得到相当耐水解的品种，如经得起120℃，500小时水煮。
5、聚酰亚胺的热膨胀系数在2×10-5－3×10-5℃，广成热塑性聚酰亚胺3×10-5℃，联苯型可达10-6℃，个别品种可达10-7℃。
6、聚酰亚胺具有很高的耐辐照性能，其薄膜在5×109rad快电子辐照后强度保持率为90％。
7、聚酰亚胺具有良好的介电性能，介电常数为3.4左右，引入氟，或将空气纳米尺寸分散在聚酰亚胺中，介电常数可以降到2.5左右。
介电损耗为10-3，介电强度为100－300KV/mm，广成热塑性聚酰亚胺为300KV/mm，体积电阻为1017Ω/cm。
这些性能在宽广的温度范围和频率范围内仍能保持在较高的水平。
8、聚酰亚胺是自熄性聚合物，发烟率低。
9、聚酰亚胺在极高的真空下放气量很少。
10、聚酰亚胺无毒，可用来制造餐具和医用器具，并经得起数千次消毒。
有一些聚酰亚胺还具有很好的生物相容性，例如，在血液相容性实验为非溶血性，体外细胞毒性实验为无毒。
三、合成上的多种途径：聚酰亚胺品种繁多、形式多样，在合成上具有多种途径，因此可以根据各种应用目的进行选择，这种合成上的易变通性也是其他高分子所难以具备的。
1、聚酰亚胺主要由二元酐和二元胺合成，这两种单体与众多其他杂环聚合物，如聚苯并咪唑、聚苯并哑唑、聚苯并噻唑、聚喹哑啉和聚喹啉等单体比较，原料来源广，合成也较容易。
二酐、二胺品种繁多，不同的组合就可以获得不同性能的聚酰亚胺。
2、聚酰亚胺可以由二酐和二胺在极性溶剂，如DMF，DMAC,NMP或THE/甲醇混合溶剂中先进行低温缩聚，获得可溶的聚酰胺酸，成膜或纺丝后加热至300℃左右脱水成环转变为聚酰亚胺；也可以向聚酰胺酸中加入乙酐和叔胺类催化剂，进行化学脱水环化，得到聚酰亚胺溶液和粉末。
二胺和二酐还可以在高沸点溶剂，如酚类溶剂中加热缩聚，一步获得聚酰亚胺。
此外，还可以由四元酸的二元酯和二元胺反应获得聚酰亚胺；也可以由聚酰胺酸先转变为聚异酰亚胺，然后再转化为聚酰亚胺。
这些方法都为加工带来方便，前者称为PMR法，可以获得低粘度、高固量溶液，在加工时有一个具有低熔体粘度的窗口，特别适用于复合材料的制造；后者则增加了溶解性，在转化的过程中不放出低分子化合物。
3、只要二酐（或四酸）和二胺的纯度合格，不论采用何种缩聚方法，都很容易获得足够高的分子量，加入单元酐或单元胺还可以很容易的对分子量进行调控。
4、以二酐（或四酸）和二胺缩聚，只要达到一等摩尔比，在真空中热处理，可以将固态的低分子量预聚物的分子量大幅度的提高，从而给加工和成粉带来方便。
5、很容易在链端或链上引入反应基团形成活性低聚物，从而得到热固性聚酰亚胺。
6、利用聚酰亚胺中的羧基，进行酯化或成盐，引入光敏基团或长链烷基得到双亲聚合物，可以得到光刻胶或用于LB膜的制备。
7、一般的合成聚酰亚胺的过程不产生无机盐，对于绝缘材料的制备特别有利。
8、作为单体的二酐和二胺在高真空下容易升华，因此容易利用气相沉积法在工件，特别是表面凹凸不平的器件上形成聚酰亚胺薄膜。
四、聚酰亚胺的应用：由于上述聚酰亚胺在性能和合成化学上的特点，在众多的聚合物中，很难找到如聚酰亚胺这样具有如此广泛的应用方面，而且在每一个方面都显示了极为突出的性能。
1、薄膜：是聚酰亚胺最早的商品之一，用于电机的槽绝缘及电缆绕包材料。
主要产品有杜邦Kapton,宇部兴产的Upilex系列和钟渊Apical。
透明的聚酰亚胺薄膜可作为柔软的太阳能电池底版。
2. 涂料：作为绝缘漆用于电磁线，或作为耐高温涂料使用。
3. 先进复合材料：用于航天、航空器及火箭部件。
是最耐高温的结构材料之一。
例如美国的超音速客机计划所设计的速度为2.4M，飞行时表面温度为177℃，要求使用寿命为60000h，据报道已确定50%的结构材料为以热塑型聚酰亚胺为基体树脂的碳纤维增强复合材料，每架飞机的用量约为30t。
4. 纤维：弹性模量仅次于碳纤维，作为高温介质及放射性物质的过滤材料和防弹、防火织物。
5. 泡沫塑料：用作耐高温隔热材料。
6. 工程塑料：有热固性也有热塑型，热塑型可以模压成型也可以用注射成型或传递模塑。
主要用于自润滑、密封、绝缘及结构材料。
广成聚酰亚胺材料已开始应用在压缩机旋片、活塞环及特种泵密封等机械部件上。
7. 胶粘剂：用作高温结构胶。
广成聚酰亚胺胶粘剂作为电子元件高绝缘灌封料已生产。
8. 分离膜：用于各种气体对，如氢/氮、氮/氧、二氧化碳/氮或甲烷等的分离，从空气烃类原料气及醇类中脱除水分。
也可作为渗透蒸发膜及超滤膜。
由于聚酰亚胺耐热和耐有机溶剂性能，在对有机气体和液体的分离上具有特别重要的意义。
9. 光刻胶：有负性胶和正性胶，分辨率可达亚微米级。
与颜料或染料配合可用于彩色滤光膜，可大大简化加工工序。
10. 在微电子器件中的应用：用作介电层进行层间绝缘，作为缓冲层可以减少应力、提高成品率。
作为保护层可以减少环境对器件的影响，还可以对a-粒子起屏蔽作用，减少或消除器件的软误差（soft error）。
11. 液晶显示用的取向排列剂：聚酰亚胺在TN-LCD、SHN-LCD、TFT-CD及未来的铁电液晶显示器的取向剂材料方面都占有十分重要的地位。
12. 电-光材料：用作无源或有源波导材料光学开关材料等，含氟的聚酰亚胺在通讯波长范围内为透明，以聚酰亚胺作为发色团的基体可提高材料的稳定性。
综上所述，不难看出聚酰亚胺之所以可以从60年代、70年代出现的众多的芳杂环聚合物脱颖而出，最终成为一类重要的高分子材料的原因。
五、展望：聚酰亚胺作为很有发展前途的高分子材料已经得到充分的认识，在绝缘材料中和结构材料方面的应用正不断扩大。
在功能材料方面正崭露头角，其潜力仍在发掘中。
但是在发展了40年之后仍未成为更大的品种，其主要原因是，与其他聚合物比较，成本还是太高。
因此，今后聚酰亚胺研究的主要方向之一仍应是在单体合成及聚合方法上寻找降低成本的途径。
1．单体的合成：聚酰亚胺的单体是二酐（四酸）和二胺。
二胺的合成方法比较成熟，许多二胺也有商品。
二酐则是比较特殊的单体，除了用作环氧树脂的固化剂外主要都是用于聚酰亚胺的合成。
均苯四甲酸二酐和偏苯三酸酐可由石油炼制产品重芳烃油中提取的均四甲苯和偏三甲苯用气相和液相氧化一步得到。
其它重要的二酐，如二苯酮二酐、联苯二酐、二苯醚二酐、六氟二酐等已由各种方法合成，但成本十分昂贵，例如六氟二酐每千克达到上万元。
中国科学院长春应用化学研究所开发的由邻二甲苯氯代、氧化再经异构化分离可以得到高纯度的4-氯代苯酐和3-氯代苯酐，以这二种化合物为原料可以合成一系列二酐，其降低成本的潜力很大，是一条有价值的合成路线。
2. 聚合工艺：目前所使用的二步法，一步法缩聚工艺都使用高沸点的溶剂，非质子极性溶剂价格较高，还难以除尽，最后都需要高温处理。
PMR法使用的是廉价的醇类溶剂。
热塑性聚酰亚胺还可以用二酐和二胺直接在挤出机中聚合造粒，不再需要溶剂，可以大大提高效率。
用氯代苯酐不经过二酐，直接和二胺、双酚、硫化钠或单质硫聚合得到聚酰亚胺则是最经济的合成路线。
3. 加工：聚酰亚胺的应用面是如此之广，对于加工也是有多种多样的要求，例如高均匀度的成膜、纺丝、气相沉淀、亚微米级光刻、深度直墙刻蚀、大面积、大体积成型、离子注入、激光精度加工、纳米级杂化技术等等都为聚酰亚胺的应用打开广阔的天地。
随着合成技术的加工技术的进一步提高和成本的大幅度降低，同时具有优越机械性能、电绝缘性能，热塑性聚酰亚胺必将在未来的材料领域中显示其更为突出的作用。
而热塑性聚酰亚胺又以其良好的可加工性而更被看好。
六.结论：聚酰亚胺发展缓慢的几个重要因素：1. 生产聚酰亚胺的原料制备：均苯四甲酸二酐的纯度不够。
2. 均苯四甲酸二酐的原料，即均四甲苯的产量有限。
国际产量：6万吨/年，国内产量：5000吨/年。
3. 均苯四甲酸二酐生产成本太高，国际上约1.2-1.4吨均四甲苯生产1吨均苯四甲酸二酐，而我国目前最好的厂家约2.0-2.25吨均四甲苯生产1吨，仅常熟联邦化工有限公司达到1.6吨/吨。
4. 聚酰亚胺生产规模太小，难以形成产业，聚酰亚胺副反应多而且复杂。
5. 国内大多数企业需求意识传统，使应用面限制在一个范围，习惯性先用国外产品或见到国外产品后再在国内寻求。
各企业需求来自于企业的下游客户需求，信息反馈及信息来源渠道不畅，中间环节多，正确信息走形量大。
聚乙烯亚胺结构式
聚乙烯亚胺结构式聚乙烯亚胺（Polyethylenimine，简称PEI）是一种高分子材料，主要用于制造涂料、塑料以及高分子着色剂。
聚乙烯亚胺具有优良的耐温性能，可以在常温到高温下连续工作，有非常优良的绝缘、抗冲击性和抗紫外线性能，是目前生产涂料、塑料及高分子着色剂中使用最广泛的高分子材料之一。
聚乙烯亚胺的分子结构被称为胺酰环，其由氮原子、氧原子和碳原子共同构成。
其中，碳原子的结构类似于碳酸酯，具有由一对炔原子和一对氢原子组成的烷基，同时由一个氮原子和一个氧原子组成的胺基。
氮原子结合的部分为氮环，其由两个氮原子和四个碳原子构成，构造成环状，氮原子之间以共价键连接，碳原子之间以单键连接。
胺环两端以碳碳键连接，形成把氮环和氧环连接起来的链状化合物，也就是我们所说的聚乙烯亚胺。
聚乙烯亚胺的构造可以受到外界因素的影响，例如温度、pH值、电场等因素的影响，可以使其分子结构发生变化。
当pH值变化时，聚乙烯亚胺中的胺基将发生活化作用，从而使其分子结构发生变化，出现不同的形貌，如圆环、线型和聚合物等。
此外，由于聚乙烯亚胺具有多种交叉键，能够使它的分子结构变得非常稳定，有一定的力学强度和表面能，能够使其分子间的结合有更强的紧密度，还能有效提高聚乙烯亚胺的耐热耐腐蚀性。
聚乙烯亚胺的特性多种多样，广泛应用于工业领域。
在高分子合成领域，它是一种非常重要的高分子材料，常用于制造涂料、塑料以及高分子着色剂。
在塑料领域，它是一种优良的耐热塑料，广泛用作热塑性塑料的基料。
此外，聚乙烯亚胺还可用于生物医药领域，可作为一种优良的载体，用于携带和释放重要的药物或分子。
综上所述，聚乙烯亚胺（PEI）具有优良的耐热性和绝缘能力，因而广泛应用于工业领域。
其胺酰环的分子结构由氮原子、氧原子和碳原子共同构成，包括一个碳环，一个氮环和一个氧环，它们通过碳键和共价键相互连接，形成一种稳定的分子结构，这种结构可以使聚乙烯亚胺具有优良的耐热性能，可以在常温到高温下连续工作，具有优良的绝缘性、抗冲击性和抗紫外线性能，广泛应用于各行各业。
聚乙烯酰胺用途
聚乙烯酰胺用途聚乙烯酰胺（PEI）是一种高分子合成材料，它通常由甲醛和环氧乙烷反应而来。
它有着优异的化学稳定性，耐高温、耐腐蚀性以及极佳的电绝缘性，成为一种重要的工程塑料。
PEI不仅被广泛用于汽车、航空航天的行业，而且在医疗健康、军事、电子信息等领域中也有多种不同的应用。
在汽车行业，PEI可以用作汽车零部件的替代材料，因为它具有良好的机械强度和耐热性，即使在恶劣的环境中仍然可以保持其功能和性能。
同时，PEI也可以作为发动机的燃油喷射管的材料，具有耐腐蚀性，能够有效阻止汽油和机油与发动机的接触，防止发动机磨损。
此外，PEI还可以用于汽车天窗、车门、尾气道等外观结构件，因为其具有良好的耐冲击性和耐折性。
在航空航天行业中，PEI由于具有优异的机械性能，广泛用于机载设备的生产中。
例如，它可以作为火箭、导弹结构的主要部件，具有高强度和超高耐温性，能够抵抗高超声速飞行的挑战。
此外，PEI还可以用于飞机的外壳与内壁的保护层，因为它的耐腐蚀性能良好，可以有效防止高空中的腐蚀性气体侵蚀，使飞机能够长久可靠地运行。
在医疗健康领域，PEI可以用于医疗器械和医用耗材的制造，例如人工器官和医疗仪器。
PEI具有抗菌性能和优异的生物相容性，可以有效预防污染物的扩散，从而实现人体的健康。
此外，PEI还可以用于口腔修复材料，因为它具有优良的耐温性，不会因为口腔的高温而引起损伤。
PEI还可以被用于军事装备的制造，因为它拥有极佳的电绝缘性、耐热性、耐冲击性和耐腐蚀性，能够有效抵抗恶劣的环境和外界因素，为军事装备提供更好的防护。
此外，PEI也可以用于电子信息行业，例如制造电子元件，因为它具有良好的电性能和低热导率，能够为电子元件提供优良的绝缘保护，从而提高电子元件的可靠性。
总之，PEI是一种重要的工程塑料，它不仅可以用于汽车、航空航天等行业，而且还能够广泛应用于医疗健康、军事和电子信息等领域。
由于其优异的机械性能、耐腐蚀性、高温耐受性等性能，使这种材料在各种不同领域中得到了广泛应用，为未来的技术发展提供了可靠的支撑。
聚酰亚胺PPT.
参考文献
• [1] 吴国光.聚酰亚胺及其薄膜的制造与应用[J]. 信息记录材料， 2010,11(5):47-53. • [2] 李敏,张佐光,仲伟虹,等.聚酰亚胺树脂研究与应用进展[J]. 复合 材料学报，2000,17(4),47-53. • [3] 李玉芳.聚酰亚胺树脂的生产和应用进展[J]. 化工文摘， 2009(4),17-21. • [4] Yin D X，Li Y F，Shao Y，et al. Synthesis and characteriza-tion of soluble polyimides based on trifluoromethylatedaromatic dianhydride and substitutional diaminetriphenyl-methanes[J].Journal of Fluorine Chemistry，2005，126（5）：819-823. • [5] Tsai M H，Whang W T. Low dielectric polyimide/poly（silsesquioxane）-like nanocomposite material[J]. Polymer，2001，42（9）： 4 197-4 207. • [6] 赵祎程， 姚军燕， 付建勇,等。聚酰亚胺树脂改性研究进展[J]. 中国粘胶剂，2011,20(8),52-56.
张朋朋 153112124
目录
概况 发展简史 分子结构与性能 合成与应用
聚酰亚胺
研究进展
聚酰亚胺
聚酰亚胺（PI） 是一族聚合物的总称 , 理论上 它们可 以由任何一种二酐和二胺 ,在一种适宜的溶剂里合成； 分子特征为主链上含有酰亚胺环的一类聚合物，其中以 含有酞酰亚胺结构的聚合物最为重要。
聚乙烯亚胺用途

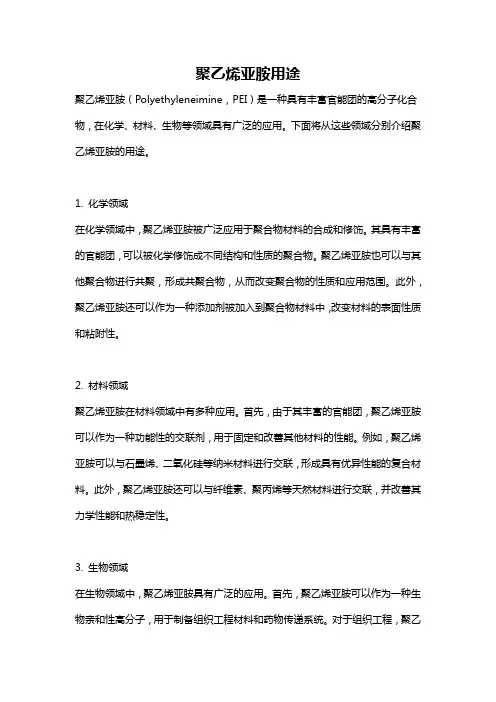

聚乙烯亚胺用途聚乙烯亚胺（Polyethyleneimine，PEI）是一种具有丰富官能团的高分子化合物，在化学、材料、生物等领域具有广泛的应用。
下面将从这些领域分别介绍聚乙烯亚胺的用途。
1. 化学领域在化学领域中，聚乙烯亚胺被广泛应用于聚合物材料的合成和修饰。
其具有丰富的官能团，可以被化学修饰成不同结构和性质的聚合物。
聚乙烯亚胺也可以与其他聚合物进行共聚，形成共聚合物，从而改变聚合物的性质和应用范围。
此外，聚乙烯亚胺还可以作为一种添加剂被加入到聚合物材料中，改变材料的表面性质和粘附性。
2. 材料领域聚乙烯亚胺在材料领域中有多种应用。
首先，由于其丰富的官能团，聚乙烯亚胺可以作为一种功能性的交联剂，用于固定和改善其他材料的性能。
例如，聚乙烯亚胺可以与石墨烯、二氧化硅等纳米材料进行交联，形成具有优异性能的复合材料。
此外，聚乙烯亚胺还可以与纤维素、聚丙烯等天然材料进行交联，并改善其力学性能和热稳定性。
3. 生物领域在生物领域中，聚乙烯亚胺具有广泛的应用。
首先，聚乙烯亚胺可以作为一种生物亲和性高分子，用于制备组织工程材料和药物传递系统。
对于组织工程，聚乙烯亚胺可以被修饰成类似细胞外基质的结构，并与细胞相互作用，促进细胞的黏附和生长。
对于药物传递系统，聚乙烯亚胺可以将药物包封在内部，并通过控制释放速率实现药物的持续释放。
此外，聚乙烯亚胺还可以用作基因传递载体，将外源基因导入到细胞内。
聚乙烯亚胺具有较高的阳离子性和广泛的氮原子，可以与DNA等负电荷的核酸形成稳定的复合物，并通过细胞内内吞作用将其导入细胞核。
这种基因传递系统在基因治疗和基因工程研究中起着重要作用。
另外，聚乙烯亚胺还可以用于制备各类功能性纳米颗粒。
通过控制聚乙烯亚胺的分子量和官能团结构，可以制备具有不同表面性质和尺寸的纳米颗粒。
这些纳米颗粒可以在药物传递、生物成像等领域发挥作用，具有广泛的应用前景。
综上所述，聚乙烯亚胺具有丰富的官能团和良好的生物相容性，在化学、材料、生物等领域具有广泛的应用。
特种工程塑料PEEK、PEI、LCP
1、聚醚酮类与聚醚醚酮（PEEK）聚醚酮类是大分子主链的一个链节中同时含有醚基和酮基的一类高聚物的总称。
按命名习惯，当链节中含有一个醚基和一个酮基时，称为聚醚酮（英文缩写为PEK），当链节中含有一个醚基和二个酮基时，称为聚醚酮酮（英文缩写为PEKK），当链节中含有二个醚基和一个酮基时，称为聚醚醚酮（英文缩写为PEEK）。
它们的构造式如下：聚醚醚酮一直是聚醚酮类中最主要的品种。
它是由4．4–二氟苯酮、对苯二酚和碳酸钠或碳酸钾为原料，以苯砜为溶剂制得。
聚醚醚酮是一种具有热固性树脂使用特性的热塑性树脂，它是一种结晶性聚合物，熔点334℃，分解温度在500℃以上，其制品具有良好的机械性能和耐热性。
可在220℃连续使用，最高使用温度为240℃。
加入30％玻璃纤维后，可在310℃连续使用。
聚醚醚酮有优良的耐辐射性和耐化学药品性，除浓硫酸外，可耐所有的化学试剂。
聚醚醚酮即使在260℃的热水中也不会发生水解。
此外具有优异的电绝缘性能，良好的韧性，在高温下仍保持优良的耐磨性。
聚醚醚酮在火焰中燃烧性低，且只发出低量的烟气，其燃烧性属于UL94V－0级。
由于聚醚醚酮熔点高，因此注塑加工温度高。
通常设定值为360－390℃。
熔融后的聚醚醚酮，有良好的加工流动性。
2、聚酰胺–酰亚胺（PAI）聚酰胺–酰亚胺是大分子主链的一个链节中同时含有酰胺基和酰亚胺的一类高聚物的总称，其英文缩写为PAI。
聚酰胺–酰亚胺通常是由偏苯三酸酐与芳香族二胺缩聚而得,其典型分子构造式如下：聚酰胺–酰亚胺是一种新型的耐高温、耐辐射绝缘材料和结构材料，不仅室温机械性能突出，并且中高温下也有优良的机械性能，如Amoco公司产品Torlon 4203,在175℃时的拉伸强度仍在110Mpa以上，弯曲强度在150Mpa以上。
聚酰胺–酰亚胺的很高的热变形温度，大约为275℃左右，经玻璃纤维增强后，热变形温度在300℃以上。
聚酰胺–酰亚胺UL连续使用温度为220℃，在220℃经1500小时热老化后，拉伸强度仍保持在80％以上。
PEI聚醚酰亚胺物理性能分析
PEI聚醚酰亚胺物理性能分析
1、收缩性0.006in(0.6%),加30%玻纤可减少0.2%~0.4%。
2、底色为橙/褐/琥珀色，遇火燃烧发出黄色火焰，离火后自动熄灭。
3、模温65~175℃，140℃为最佳，室温下24小时内吸水0.25%(饱和吸水量约为1.25%)。
4、焗料：150℃/3~5小时，如橡胶有泡沫或制品有银色的条纹，物料必须有较长的烘干时间。
用原料啤塑烘干3小时，当加入水口料或天气潮湿2~5月份时焗料5小时。
5、机筒不佳，制品就会有黑点，最好用短咀，由于高温可能导致降质，故射胶量必须与机器的炮筒互相配合。
6、熔胶温度：340~425℃，约380℃最佳。
7、若温度360℃，停留不能超过10分钟，400℃时不能停留超过6分钟。
8、射速适中至高速，回胶转速配合周期，背压随意，洗机可用HDPE、GFPC、PMMA(PMMA 只在低温下使用)，以加工温度开始清理，改温度降至260℃，直到将PEI完全清理，继续操作10分钟，然后重新清理，澈底清除为止。
9、把PEI浸入苯酒精中就可以发现应力的痕迹，2500PSI以上的应力，在浸入苯酒清15~20秒后即可现形，二氧化钾烷的威力更甚，只须30秒/1000PSI以上的应力即可现形。
聚酰亚胺：高分子材料金字塔的顶端
聚酰亚胺：高分子材料金字塔的顶端聚酰亚胺（PI）是分子结构含有酰亚胺基链节的芳杂环高分子化合物，是目前工程塑料中耐热性最好的品种之一，广泛应用在航空、航天、微电子、纳米、液晶、激光等领域。
近来，各国都在将PI的研究、开发及利用列入21世纪化工新材料的发展重点之一。
聚酰亚胺，因其在性能和合成方面的突出特点，不论是作为结构材料或是作为功能性材料，都有着巨大的应用前景。
聚酰亚胺被誉为高分子材料金字塔的顶端材料，也被称为'解决问题的能手'，甚至有业内人士认为“没有聚酰亚胺就不会有今天的微电子技术。
高分子材料金字塔聚酰亚胺由于性能优异，可应用于多种领域，也可分为多种类型，包括工程塑料、纤维、光敏性聚酰亚胺、泡沫材料、涂料、胶粘剂、薄膜、气凝胶、复合材料等。
聚酰亚胺用途广泛在众多的聚合物中，聚酰亚胺是唯一具有广泛应用领域并且在每一个应用领域都显示出突出性能的聚合物。
下面，小编就带您了解一下聚酰亚胺各个品种的主要用途。
1.工程塑料聚酰亚胺工程塑料可分为既有热固性也有热塑性，可分为聚均苯四甲酰亚胺 (PMMI) 、聚醚酰亚胺 (PEI) 、聚酰胺一酰亚胺 (PAI)等，在不同领域有着各自的用途。
PMMI在1.8MPa的负荷下热变形温度达360℃，电性能优良，可用于特种条件下的精密零件，耐高温自润滑轴承、密封圈、鼓风机叶轮等，还可用于与液氨接触的阀门零件，喷气发动机燃料供应系统零件。
PEI具有优良的机械性能、电绝缘性能、耐辐照性能、耐高温和耐磨性能，熔融流动性好，成型收缩率为0.5％～0.7％，可用注射和挤出成型，后处理较容易，还可用焊接法与其他材料结合，在电子电器、航空、汽车、医疗器械等产业得到广泛应用。
PAI的强度是当前非增强塑料中最高的，拉伸强度为190MPa，弯曲强度为 250MPa，在1.8MPa负荷下热变形温度高达274℃。
PAI具有良好的耐烧蚀性和高温、高频下的电磁性，对金属和其他材料有很好的粘接性能，主要用于齿轮、轴承和复印机分离爪等，还可用于飞行器的烧蚀材料、透磁材料和结构材料。
聚酰亚胺 PI MSDS
聚酰亚胺 PI MSDS聚酰亚胺 (PI) MSDS1. 概述聚酰亚胺（Polyimide，简称PI）是一种高分子聚合物，具有优异的耐热性、耐化学性、机械性能和电绝缘性能。
本材料安全数据表（MSDS）提供了关于聚酰亚胺的安全信息和处理指南。
2. 成分/化学名聚酰亚胺（PI）的化学组成可能因生产工艺和具体品种而异。
一般而言，聚酰亚胺由二元酸和二元胺或其衍生物通过缩聚反应制得。
3. 物理/化学性质聚酰亚胺具有以下物理/化学性质：- 高热稳定性：聚酰亚胺能够在高温环境下保持稳定，其玻璃化转变温度（Tg）通常在200°C以上。
- 良好的化学稳定性：聚酰亚胺对大多数溶剂和化学品具有很好的抵抗力。
- 优秀的机械性能：聚酰亚胺具有较高的强度和模量，同时具有优异的柔韧性和耐磨性。
- 良好的电绝缘性能：聚酰亚胺具有极低的介电常数和介电损耗，适用于电子电气领域。
4. 健康风险聚酰亚胺本身通常不被认为是危险物质。
然而，在加工过程中，可能会产生有害物质，如单体、溶剂和副产物。
操作人员应采取适当的安全措施，以防止吸入、接触或摄入这些物质。
5. 安全措施在使用聚酰亚胺时，应遵循以下安全措施：- 避免吸入：操作时佩戴防尘口罩或空气呼吸器。
- 防止接触皮肤和眼睛：佩戴防护眼镜和手套。
- 避免摄入：工作期间勿进食、喝水或吸烟。
- 确保良好的通风：在封闭空间内操作时，确保空气流通。
6. 处理和存储聚酰亚胺粉末或颗粒应在干燥、通风的环境中储存，避免潮湿和高温。
在加工过程中，应确保充分通风，以防止吸入有害物质。
7. 应急处理如接触聚酰亚胺或其加工过程中产生的有害物质，请立即用大量清水冲洗受影响区域，并寻求医疗建议。
8. 法规遵从性本MSDS符合中华人民共和国相关法律法规要求。
9. 制造商信息制造商名称：[制造商名称]地址：[制造商地址]联系电话：[制造商联系电话]---以上为关于聚酰亚胺（PI）的MSDS文档，供您参考。
如需进一步修改或补充，请告知。
聚酰亚胺科普材料
聚酰亚胺科普材料聚酰亚胺一、概述英文名：Polyimide ；简称：PI 。
聚酰亚胺是分子结构含有酰亚胺基团的芳杂环高分子化合物，可分为均苯型PI、可溶性PI、聚酰胺-酰亚胺（PAI）和聚醚亚胺（PEI）四类。
聚酰亚胺是目前已经工业化的高分子材料中耐热性最高的品种，具有耐高温、耐低温、机械性能优越、耐有机溶剂、耐辐射、介电性能良好、无毒等诸多特性，可以作为薄膜、涂料、塑料、复合材料、胶粘剂、泡沫塑料、纤维、分离膜、液晶取向剂、光刻胶等产品，被称为“解决问题的能手”，已广泛应用在航空、航天、微电子、纳米、液晶、分离膜、激光等领域。
在国家《新材料产业“十二五”发展规划》中，聚酰亚胺被列为重点发展的先进高分子材料。
一、性能1、全芳香聚酰亚胺按热重分析，其开始分解温度一般都在500℃左右。
由联苯四甲酸二酐和对苯二胺合成的聚酰亚胺，热分解温度达600℃，是迄今聚合物中热稳定性最高的品种之一。
2、聚酰亚胺可耐极低温，如在－269℃的液态氦中不会脆裂。
3、聚酰亚胺具有优良的机械性能，未填充的塑料的抗张强度都在100Mpa以上，均苯型聚酰亚胺的薄膜（Kapton）为170Mpa以上，而联苯型聚酰亚胺（Upilex S）达到400Mpa。
作为工程塑料，弹性膜量通常为3－4Gpa，纤维可达到200Gpa，据理论计算，均苯四甲酸二酐和对苯二胺合成的纤维可达 500Gpa，仅次于碳纤维。
4、一些聚酰亚胺品种不溶于有机溶剂，对稀酸稳定，一般的品种不大耐水解，这个看似缺点的性能却使聚酰亚胺有别于其他高性能聚合物的一个很大的特点，即可以利用碱性水解回收原料二酐和二胺，例如对于Kapton薄膜，其回收率可达80%－90%。
改变结构也可以得到相当耐水解的品种，如经得起120℃，500 小时水煮。
5、聚酰亚胺的热膨胀系数在2×10-5－3×10-5/℃，南京岳子化工YZPI热塑性聚酰亚胺3×10-5/℃，联苯型可达10-6/℃，个别品种可达10-7/℃。
聚醚酰亚胺PEI-Sabic
聚醚酰亚胺（聚醚酰亚胺（PEI PEI PEI）
）粉末树脂耐高温增韧剂
1.概述
PEI 树脂为高性能聚合物，具有出色耐热性能、内在阻燃、耐化学品性好等特性。
�耐高温�长期耐热性好�尺寸稳定性高�非卤阻燃�烟雾毒性低�电学性能稳定�刚性和韧性佳�
金属附着力强
2.产品规格
产品
树脂
分子量
Tg(℃)
密度(g/cm 3)
说明
PEI 树脂Ultem 1000PEI 55000217 1.27粉末，中分子量1010PEI 48000217 1.27粉末，低分子量1040PEI 35000211 1.27粉末，超低分子量CRS5001PEI 56000225 1.28共聚物，中分子量CRS5011PEI 42000225 1.28共聚物，低分子量PEI-硅烷共聚物Siltem
STM1700PEI-Si 32000200 1.20共聚物，耐高热STM1500PEI-Si 55000168 1.18共聚物，耐低热TPI 树脂Extem
VH1003TPI 41000247 1.30热塑性，中分子量XH1005TPI -267 1.31热塑性，中分子量XH1015
TPI
-267
1.31
热塑性，低分子量
3.主要性能介绍
4.应用领域
聚合添加剂，复合材料，涂料，胶黏剂添加剂，热塑性复合材料和纤维，电线涂层
上海众司实业有限公司
李志荣159********
电话：021-********
E-mail:epoxyamines@。
