聚碳酸酯膜电容器
电容器标准、结构和术语
GB/T 12747.1 (IEC 60831-1)
GB 3667 (IEC 60252-1) GB/T 17702 (IEC 61071)
详细规范院Detail specification for CBS20/CBS21 标称电压 1kV 及以下交流电力系统用自愈式并联电容器 第 1 部分:总则要性能尧试验和定额要安全要求要安装和运行导则 Shunt Power Capacitors of the Self-Healing Type for A.C. Systems Having a Rated Voltage up to and Including 1 000 V. 详细规范院Detail specification for BSMJ,ASMJ 第 1 部分院交流电动机电容器 Part 1院AC motor capacitor 详细规范院Detail specification for CBB61袁CBB65,CBB60 第 1 部分院电力电子电容器 Part 1院Power electronic capacitors 详细规范院Detail specification for CBB69,MKP81A/B,MKP83A,MKP83B,MKP82
详细规范院Detail specification for CLN21
3
伟华电子 薄膜电容器的标准、结构和术语
WEIHUATRONIC
GB/T14004-1992 GB/T 14005-1992
电子设备用固定电容器 第 6 部分院分规范 金属化聚碳酸酯膜介质直流固定电容器 Fixed capacitors for use in electronic equipment－Part 6: Sectional specification Fixed metallized polycarbonate film dielectric d.c. capacitors 电子设备用固定电容器 第 6 部分 空白详细规范 金属化聚碳酸酯膜介质直流固定电容器 评定水平 E Fixed capacitors for use in electronic equipment－Part 6: Blank detail specification－Fixed metallized polycarbonate film dielectric d.c. capacitors assessment level E
(整理)电容在高速PCB设计中的应用
如何在Allegro中如何进行设计重用在现代设计中，设计的系统复杂度越来越高，速度也越来越高，产品的升级也越来越快，这样在每次的设计中从零开始的话，势必会增加劳动成本和时间。
Allegro 就提供了多人合作的功能和设计复用的能力。
多人合作PCB 的步骤1. 进行合理的整体布局2. 根据设计人员的情况进行分工，每人负责一个局部的PCB设计3. 每个人在复制的PCB布局上面完成自己的部分4. 每个人在完成自己的PCB局部设计后，开始导出自己的设计称为一个sub-drawing。
File->Export->Sub-Drawing；然后在Find 中只选中Cline和Via；然后利用鼠标进行要复制区域的拖拉选中；最后要给这部分指定一个参考点，为了准确期间，使用“Pick x y”命令；然后指定这个Sub-Drawing 的名字*.clp存盘。
5. 导入。
File->Import->Sub-Drawing，选择要导入的clp文件就可以了。
定位的时候一定要对准位置，最好用“x x y”命令。
否则会出现连不上的情况。
如何从gerber文件中复制部分线到Allegro中1、用CAM350打开要复制的gerber文件，删除其它的线段，只留下要复制的线段2、File->Export->DXF3、在Allegro 中，File-> Import->DXF，导入DXF 文件，注意导入的时候会根据文件中的原点坐标自动对准，所以在CAM350 中导出的时候要注意线段相对于原点的位置如何在Allegro中将2D-Line转换为ClineTools->Derive ConnectivityAllegro如何设定线长限制1,打开allegro setup---electrical constraint spreadsheet-->net-->routing-->relative propagation delay2,鼠标右键system下面的文件名（brd 文件名）-->creat-->match group-->输入一个自定义的name（比如PCI1)3,鼠标右键PCI1--membership-->match group-->选中所有需要长度设定的net到members 4,pin pairs 选longest pin pair，scope选global relative delay-->delta:tolerance(mil),在下面填入公差（比如0mil：100mil）5,route 完成以后actual里面就会有net 长度显示，如果全部绿色则满足规则，所有的net 相互之间的长度差别在100mil以内如果是红色的，则说明不满足规则，看正负分别表示长或者短,调整至绿色ok电容在高速PCB设计中的应用探讨高速PCB设计电容的应用。
电容分类、识及识读
电容的分类、标识、及识读电容(名词解释)：由两个金属极，中间夹有绝缘材料（介质）构成。
由于绝缘材料的不同，所构成的电容器的种类也有所不同。
一、电容的分类1.按结构可分为：1）固定电容、2）可变电容、3）半可变电容（微调电容）2.按介质材料可分为：1)气体介质电容：空气电容2)电解电容：液态电解电容（如铝质电解液电容）、固态电解电容3)无机介质电容：瓷介电容、云母电容、玻璃釉电容4)有机介质电容：聚乙酯电容(Mylar电容)、金属化聚乙酯电容(MKT电容)聚丙烯电容(PP电容)、金属化聚丙烯电容(MKP电容)聚苯乙烯电容(PS电容)、聚碳酸电容、聚酯电容（涤纶电容）3.按极性分为:1)有极性电容、2)无极性电容。
二、电容的主要参数：标称容量、耐压、绝缘电阻、损耗、允许误差、温度系数、频率特性1.电容量的单位及换算关系：1F＝103mF、1mF=103μF、1μF=103 nF、1nF=103pF2.耐压单位 V（伏）：电容器在电路中能够长期稳定、可靠工作，所承受的最大直流电压。
对于结构、介质、容量相同的器件，耐压越高，体积越大。
无极性电容的耐压值有：63V、100V、160V、250V、400V、600V、1000V等有极性电容的耐压值有：（与无极性电容相比要低）4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。
3.绝缘电阻：电容的是指电容器两极之间的电阻，或称漏电阻。
绝缘电阻的大小决定于电容器介质性能的好坏。
使用电容器时应选绝缘电阻大的。
绝缘电阻越小，漏电越严重，这样会影响电路的正常工作。
4.允许误差：电容器的标称容量与其实际容量之差，再除以标称容量所得的百分数，就是电容器的允许误差。
表2-1常用电容其精度等级（与电阻的表示方法相同）表2-2 电容偏差标识符号表2-3 电容标称容量系列表2-4不同类别电容的标称容量系列值5.温度系数：在一定温度范围内，温度每变化1℃，电容量的相对变化值。
电容的识别与检测
万用表电压法检测电容 用交流电压法也可以检测电容器，某些万用表带有此功能，如FM50型万用表。下面以FM50型万用表为例，检测方法如下。 万用表的刻度盘上有交流电压与电容容量相对应的刻度
选择量程
配接交流电源
测量与读数
根据电容器上的耐压值，合理选择交流量程，把转换开关置于该量程。
准备一只调压型的电源变压器，选择与量程相对应的电压输出，然后按图2.33所示的方法进行连接测量。
容量小于0.01μF的固定电容的检测
检测10pF以下的小电容，因电容容量太小，用万用表进行测量，只能检查其是否有漏电、内部短路或击穿现象。测量时选用万用表R×10K挡，将两表笔分别任意接电容的两个引脚，阻值应为无穷大。如果测出阻值为零，可以判定该电容漏电损坏或内部击穿。
2． 电解电容的检测 电解电容的容量较一般固定电容大的多，测量时，针对不同容量选用合适的量程。测量前应让电容充分放电，即将电解电容的两根引脚短路，把电容内的残余电荷放掉。电容充分放电后，将指针万用表的红表笔接负极，黑表笔接正极。在刚接通的瞬间，万用表指针应向右偏转较大角度，然后逐渐向左返回，直到停在某一位置。此时的阻值便是电解电容的正向绝缘电阻，一般应在几百千欧姆以上；调换表笔测量，指针重复前边现象，最后指示的阻值是电容的反向绝缘电阻，应略小于正向绝缘电阻。
字母数字混合表示法
字母数字混合表示法用2~4位数字和一个字母表示标称容量，其中数字表示有效数值，字母表示数值的单位。字母有时既表示单位也表示小数点。
2.4 极性电容识别 有极性电容一般为铝电解电容和钽电解电容。 通孔式（插针式）极性电容的识别 通孔式有极性电容引线较长的为正极，若引线无法判别则根据标记判别，铝电解电容标记负号一边的引线为负极，钽电解电容正极引线有标记。
电容品牌介绍及常识
电容品牌介绍及常识日本三大名牌电容（Rubycon，NCC，Nichicon介绍1.日本红宝石（ Rubycon）：日本最高品质专业铝质电解电容器制造厂之一，拥有50年专业制造经验。
RUBYCON铝质电解电容品种繁多，用途广泛。
其涉及行业：医疗器械、闪光灯、电子节能灯、电子整流器、电能表、通讯产品、开关电源、家用电器等诸多行业。
它与日本的同类名牌产品相比，具有低阻抗、高纹波、长寿命等特点，特别适用于可靠性、稳定性方面都要求较高的电子线路中。
2.日本NCC(Nippon Chemi-Con)NIPPON CHEMI-CON是日本三大电解电容器品牌之一。
日本贵弥功株式会社(以下简称为“日本贵弥功”,也被称为"嘉美工")自1931年创业以来，以开发铝电解电容器为出发点，并在这此基础上展开了各种电子元器件的开发工作。
目前在全球的市场占有率第一。
市场上的叫法很多，有黑金刚，嘉美工，NCC, 贵弥功等众多不同叫法。
凭借着它的：系列全，小体积，耐高温，长寿命，高可靠性等众多优点深受广大用户的好评。
嘉美工产品广泛应用于通信，电源，照明，主板，工业，汽车电子，数码产品等等。
3.日本Nichicon(尼吉康)Nichicon（尼吉康），俗称蓝宝石电容，成立于1950年。
是日本三大电容制造商之一，在全球电容技术领域里，一直雄居世界领先地位。
秉承为客户“创造有价值的产品”经营理念，凭借半个多世纪在电容领域的深厚造诣，可为全球用户提供一流的电容产品。
在提升企业竞争力和顾客满意度的同时，兼顾环保和社会贡献等责任。
Nichicon产品范围主要是电解电容器、包括引线电解电容器、贴片电解电容器、固体钽电解电容器、电气双层电容器.另还有薄膜电容器、正温度系数热敏电阻器等。
其产品广泛应用于汽车电子、变频器、数控伺服、通讯设备、数字家电等行业。
面对21世纪的电子工业，在更复杂、更密集、更精细的PCB设计中要求电子元器件拥有更高性能、更高可靠性。
电容器的型号命名方法

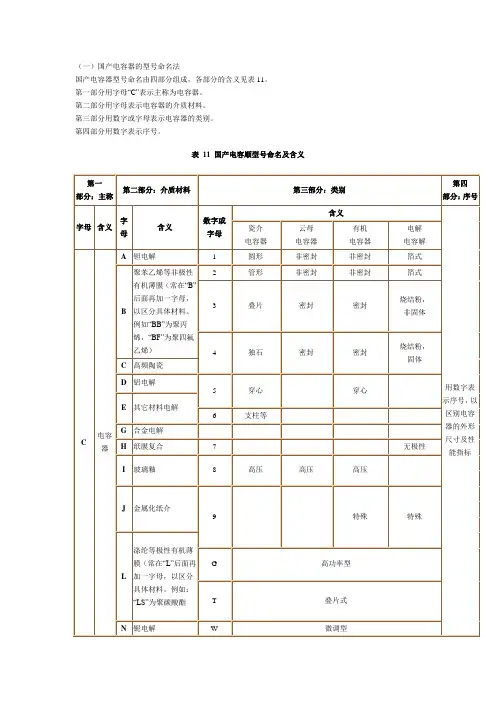

（一）国产电容器的型号命名法国产电容器型号命名由四部分组成，各部分的含义见表11。
