收音机装配的实习报告
收音机装配的实习报告
熟悉手工焊锡的常用工具的使用及其维护与修理。
基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程，印制电路板设计的步骤和方法，手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物。
了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。
了解电子产品的焊接、调试与维修方法。
通过收音机的通电监测调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。
二、原理
天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。
同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。
中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。
音频信号通过功率放大之后，就可送至扬声器发声了。
天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ)一起送入变频管内混合一一变频，在变频级的负载回路(选
频)产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。
再经低放，功率放大后，推动扬声器发出声音。
三、安装调试
1.检测
(1)通电前的预备工作。
(2)自检，互检，使得焊接及印制板质量达到要求，特殊注意各电阻阻值是否与图纸相同，各三极管、二极管是否有极性焊错，位置装错以及电路板铜箔线条断线或短路，焊接时有无焊锡造成电路短路现象。
(3)接入电源前必须检查电源有无输出电压(3V)和引出线正负极是否准确。
初测。
(4)接入电源(注意+、-极性)，将频率盘拨到530KHZ无台区，在收音机开关不打开的情况下首先测量整机静态工作总电流。
然后将收音机开关打开，分别测量三极管T1～T6的E、B、C三个电极对地的电压值(即静态工作点)，将测量结果填到实习报告中。
测量时注意防止表笔将要测量的点与其相邻点短接。
2、调试
经过通电检查并正常发声后，可进行调试工作。
(1)调中频频率(俗称调中周)
目的：将中周的谐振频率都调整到固定的中频频率“465KHZ”这一点上。
a. 将信号发生器(XGD-A)的频率选择在MW(中波)位置，频率指针放在465KHZ位置上。
b. 打开收音机开关，频率盘放在最低位置(530KHZ)，将收音机靠近信号发生器。
c. 用改锥按顺序微微调整T4、T3，使收音机信号最强，这样反复调T4、T3(2～3次)，使信号最强，使扬声器发出的声音(1KHZ)达到最响为止(此时可把音量调到最小)，后面两项调整同样可使用此法。
(2)调整频率范围(通常叫调频率复盖或对刻度)
目的：使双联电容全部旋入到全部旋出，所接收的频率范围恰好是整个中波波段，即525KHZ～1605KHZ。
a. 低端调整：信号发生器调至525KHZ，收音机调至530KHZ位置上，此时调整T2使收音机信号声出现并最强。
·
b. 高端调整：再将信号发生器调到1600KHZ，收音机调到高端1600KHZ，调C1b使信号声出现并最强。
c. 反复上述a、b二项调整2～3次，使信号最强。
(3)统调(调敏捷度，跟踪调整)目的：使本机振荡频率始终比输入回 ... · ·
b. 高端调整：再将信号发生器调到1600KHZ，收音机
调到高端1600KHZ，调C1b使信号声出现并最强。
c. 反复上述a、b二项调整2～3次，使信号最强。
(3)统调(调敏捷度，跟踪调整)
目的：使本机振荡频率始终比输入回路的谐振频率高出一个固定的中频频率“465KHZ”。
方法：低端：信号发生器调至600KHZ，收音机低端调至600KHZ，调整线圈T1在磁棒上的位置使信号最强，(一般线圈位置应靠近磁棒的右端)。
高端：信号发生器调至1500KHZ，收音机高端调至1500KHZ，调C1a’，使高端信号最强。
在高低端反复调2～3次，调完后即可用蜡将线圈固定在磁棒上。
四、总结
问题分析：在电焊收音机得时候，焊接最需要注意得是焊接得温度和时间，焊接时要使电烙铁得温度高与焊锡，可是不能太高，以烙铁接头得松香刚刚冒烟为好，焊接得时间不能太短，因为那样焊点得温度太低，焊点融化不充分，焊点粗糙容易造成虚焊，而焊接时间长，焊锡容易流淌，使元件过热，容易损坏，还容易将印刷电路板烫坏，或者造成焊接短路现象.
焊接顺序：
一、焊接中周，为了使印刷电路板保持平衡，我门需要
先焊两个对角得中周，再焊接之前—定要辨认好中周得颜色，以免焊错，千万不能一下子将三个中周全部焊再上面，这样以后得小元件就不好按装
二、焊接电阻，测好电阻的阻值然后别在纸上，我门要按R1——R8的顺序焊接，以免漏掉电阻，焊接完电阻之后我门需要用万用表检验一下各电阻是否还和以前得值是一样(检验是否有虚焊)。
三、焊接电容，先焊接瓷介电容，要注意上面得读数，紧接这就是焊电解电容了，特别要注意长脚是”+”极，短脚是”—”极。
四、焊接二极管，红端为”+”，黑端为”—”。
五、焊接三极管，—定要认清”e”，”b”，”c”三管脚(注意：[V1，V二，V三，V四]和[V五，V六]按放大倍数从大到小得顺序焊接)。
六、剩下得中周和变压器及开关都能够焊了。
七、最需要细心得就是焊接天线线圈了，用四根线一定要按照电路图准确无误得焊接好。
八焊接印刷电路板上““状得间断部分，我门需要用焊锡把他门连接起来。
九、焊接喇叭和电池座.
测试与检测：测试是一个非常艰难而又需要耐心得任务，可是他得目得和意义是零分重大得.我门要通过对收音
机得检测与测试，明白—般电子产品得生产测试经过，初步学习测试电子产品得办法，培养检测能力及—丝不苟得科学作风.首先我门要检查焊接得地方是否使印刷电路板损坏，检查个电阻是否同图纸相同，各个二极管、三极管是否有极性焊错、位置装错以及是否有电路板线条断线或短路，焊接时有无焊接造成得短路现象，电源得引出线得正负极是否正确.第二，要通电检测—再通电状态下，仔细调节中周，—定要记下每次调节经过，如果调节失败，再重新调回带原来得位置，实再不行就请老师帮忙!不过再整个经过中我门—定要有耐心.
制作心得体会：经过两个星期得电工电子实习，我门学会了基本得焊接技术，收音机得检测与测试，知道了电子产品得装配经过，我门还学会了电子元器件得识别及质量检验，知道了整机得装配工艺，这些都我门得培养动手能力及严谨得工作作风，也为我门以后得工作打下了很不错得基础.最基本一点：以前学习>课时，总觉得老师讲得太抽象，通过本次学习，又重新明白了许多东西.而且这再我门以后得专业课学习中应该也是很有用得，就我门自己得专业来言我们也是要系统学习信号与系统以及通信电路数字信号处理等方面得知识，而本次我门再收音机得按装及测试经过中我门都用到了.总之，再实习过成中，要时刻保持清醒得头脑，出现错误，一定要认真得冷静得去检查分析错误。
组装收音机实习报告4篇
组装收音机实习报告4篇组装收音机实习报告篇1一：实习名称：收音机的组装二：实习目的：1.熟识手工焊锡的常用工具的使用及其修理与护理。
2.基本把握手工电烙铁的焊接技术，能够的完成简洁电子产品的安装与焊接，熟识电子产品的安装工艺的生产流程。
3.了解超外差式收音机的组成与工作原理。
4.学会各种基本电子元件的识别与参数推断。
5.了解晶体管在电子电路中的用处与用法。
三：收音机工作原理收音机的原理是把从天线接收到的高频信号，经检波还原成音频信号，送到扬声器变成音波，是把接收到的电台高频信号用一个变频级电路将它转化为频率固定的中频信号，然后再对这中频信号进行多级放大，再检波低放。
由于不同频率无线点播用处较广，接受的电波较多。
所以音频信号会相互干扰，导致音效不好，所以当要选择所需的电台并把不要的信号“滤掉”。
收听广播时，使用选台按钮，由于中频固定，中放的增益可以做的较大，工作较稳定，检波器获得足够大的信号，从而使整机输出音质较好的音频信号。
因此中频调谐放大电路选择性好，增效高又不易自激，灵敏度和选择性都可以改善，而且整个波段接收灵敏度匀称。
四：试验材料电烙铁：外热式电烙铁，功率30W，烙铁头铜质。
焊锡，螺丝刀，镊子，各种收音机零件。
五：实习内容1：电烙铁的使用：使用电烙铁时，必需掌握好烙铁温度与焊接时间，由于烙铁温度太低熔化不了焊锡，温度太高会使烙铁“烧死”，电烙铁停留时间太短，焊锡不易熔化形成“虚焊”，焊接时间太长又简单损坏元器件。
2：元器件的识别：电路板上涉及许多元件，比方：二极管，三极管，电阻，电容，变压器，集成块等等。
电阻需要按色环区分其电阻。
二极管电解电容器的正负极，三极管的三个引脚连接挨次等等都是应当留意的事项。
六：实习心得这次组装收音机应当算作胜利吧。
装上电池，我渐渐地调整收到了四个台，虽然都不是很清楚，但收音机终于是响了，这让我心里还是蛮兴奋的，自己对它花费了那么多的心血，它最终没回报我一个“一声不吭”这让我还是挺欣慰的。
关于收音机实习报告4篇
关于收音机实习报告4篇收音机实习报告篇1一、引言：有时侯我们自以为简单的事情,当做起来时才知道并不是我们想象的那么简单。
但是当你做完这件事情后，你会发现这件事并没有想象中的那么难任何一件事要做好都要掌握一定的技术，还必须具备一定的素质才能完成。
要了解一项工种，掌握焊接和电子工艺的操作技术，光靠看书本和讲解是不行的。
所谓实习就是要我们自己实际的去练习，去操作。
要真正的把从书本的理论知识转到实际操作、实践中去。
还有就是不能由着自己的性子来操作，一定要在老师的指导、讲解下进行操作，严格遵守操作规程，不可自己耍小聪明。
二、调幅中波收音机的电路方框图，电路图，信号的流程如下：由于某种原因，其电路图没有上传，敬请谅解收音机的基本工作原理：天线收到电磁波信号，经过调谐器选频后，选出要接收的之声信号。
同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。
中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。
音频信号通过功率放大之后，就可送至扬声器发声了。
天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合——变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。
再经低放，功率放大后，推动扬声器发出声音。
三、安装前的准备工作：所需的基本工具：电烙铁（焊枪）、烙铁架、松香、万用表、镊子、尖嘴钳、偏口钳、螺丝刀。
焊接工艺要求:1、在焊接之前要仔细的查看个元件的个数，以及用万能表测试个元件性能是否为良好的。
2、要清楚的识别元件种类和作用。
3、在焊接时要注意电烙铁的角度，要使电烙铁、焊锡丝与电路板三位一体，要注意焊锡丝的用量，如果多了可能会影响其它元件的焊接也不美观，少了也许会焊不牢固。
安装收音机实习报告
一、实习目的1. 熟悉手工焊锡的常用工具的使用及其维护与修理。
2. 掌握基本的焊接技术，学会元件识别、测试、质量检验和安装的方法。
3. 了解超外差式收音机的组成与工作原理。
4. 学会识别电路原理图与印刷图，掌握电子设备的整机装配、调试方法等。
5. 锻炼和提高动手能力，培养严谨的科学作风，巩固和加深对电子学理知识的理解和掌握。
二、实习器材1. 电烙铁、焊锡丝、松香2. 收音机实验套件3. 5号电池2节4. 万用表5. 镊子、螺丝刀等辅助工具三、实习内容1. 收音机的设计与安装（1）了解收音机电路的工作原理及故障检测与排除方法。
（2）学习收音机安装的工艺过程，包括元件的识别、焊接、组装等。
（3）了解收音机的调试方法，包括音量、频率、灵敏度等参数的调整。
2. 印刷电路板的设计与制作（1）学习使用Protel 99进行电子电路设计的方法。
（2）掌握印刷电路板的制作方法和工艺过程，包括原理图绘制、PCB布线等。
（3）学会识别电路原理图与印刷图，了解电路板的结构和功能。
3. 元器件的测试与质量检验（1）使用万用表测试电阻、电容、电感、二极管、三极管等元器件的参数。
（2）检查元器件的表面质量，如引线是否氧化、焊接是否牢固等。
（3）记录测试结果，分析元器件的参数是否符合要求。
四、实习步骤1. 收音机的组装（1）按照电路原理图，识别各个元器件的功能和参数。
（2）使用镊子将元器件插入到印刷电路板上，注意不要插错位置。
（3）使用电烙铁和焊锡丝对元器件进行焊接，确保焊接牢固、无虚焊。
2. 收音机的调试（1）连接电源，检查收音机是否能够正常工作。
（2）调整音量、频率、灵敏度等参数，使收音机达到最佳状态。
（3）测试收音机的接收效果，确保收音机能够接收到电台信号。
3. 印刷电路板的绘制（1）使用Protel 99绘制电路原理图，注意元件的摆放和连线。
（2）根据原理图绘制PCB布线图，确保布线合理、无交叉。
（3）生成PCB文件，用于制作印刷电路板。
收音机装机实习报告
收音机装机实习报告一、实习目的与意义本次实习的主要目的是使学生掌握基本的焊接技术，学会元件识别、测试、质量检验和安装的方法。
通过收音机组装实习，学习掌握超外差式收音机的基本工作原理，学会识别电路原理图与印刷图，学会电子设备的整机装配、调试方法等，了解电子产品的装配过程。
从而锻炼和提高动手能力，严谨的科学作风，巩固和加深对电子学理知识的理解和掌握。
二、实习内容1. 收音机工作原理收音机的工作原理是将天线接收到的无线电信号经过放大、变频、滤波等处理，最终还原为可听见的音频信号。
本次实习采用的收音机为超外差式收音机，其原理是将接收到的无线电信号与本振信号相减得到中频信号，再对中频信号进行放大、滤波等处理，最后检波得到音频信号。
2. 实习器材与工具实习器材包括收音机实验套件、电烙铁、焊锡丝、松香、各种螺丝刀、镊子等。
实习工具包括万用表、烙铁头、焊锡膏等。
3. 实习步骤（1）元件测试与记录在使用电烙铁焊接之前，需要对各个元件进行测试并记录测试结果。
测试内容包括元件的编号、类型、实测值等。
例如，电阻的测试需要记录色码和实测值，电容的测试需要记录容量、级间电压和极性等。
（2）元件装配根据原理图和印刷图，将元件插入电路板上的对应位置。
注意观察元件引线，如表面有氧化层，需清除。
新元件可免镀锡步骤。
装配过程中需检查元件是否插接正确。
（3）焊接使用电烙铁将元件焊接在电路板上。
焊接时需注意烙铁头的温度和焊接时间，避免烫坏元件或造成焊接不牢固。
焊接完成后，检查焊接点是否牢固，是否有焊锡丝残留。
（4）调试通电测试收音机，检查是否能够正常接收信号、调节音量等。
如有问题，需检查电路板上的焊接点是否牢固，元件是否损坏，原理图与印刷图是否一致等。
三、实习心得通过本次实习，我对收音机的组装过程有了更深入的了解。
在实习过程中，我学会了如何测试元件、装配元件、焊接电路板以及调试收音机。
同时，我也明白了在电子产品装配过程中，细心和耐心的重要性。
收音机实习报告八篇
收音机实习报告八篇收音机实习报告篇11.了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。
2.熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机。
3.了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养好良好的工作习惯，培养正确的劳动观与人生观，也培养团队意识和集体主义精神。
1.收音机原理把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。
这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。
由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。
图中夏牌ZX-05型调频、调幅收音机电路原理图，印刷电路板及其它由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号（其频率总比输入回路选出的信号的频率高465kHz），共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。
465kHz中频信号经过几级中频选频放大电路的放大后，加至检波级进行检波。
解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。
检波级输出的波动直流成分信号能反映输入的高频信号强弱，将它经自动增益控制电路后去控制中放级的增益。
这样可使高频信号强时中放级增益下降，从而使输出音量不随高频信号强弱变化而发生变化，也使中放级工作稳定、性能提高。
1．AM工作原理：中波广播信号520—1620KHZ，通过L3与CO—3组成的输入回路选择后，送到CXA1691BM集成电路（IC）10脚，与本振信号混频。
本振信号是有IC内电路5脚外接B1，C8，CO—4构成本振回路产生的。
混频后IC14脚输出各种组合信号，有B2与CF1组成455KHZ中频选频回路，将高频载波变为统一中频载波（455KHZ），然后从IC23脚输出，内经IC4脚外接音量电位器RV 控制，送入IC24脚进行音频放大和功率放大，再从IC27脚输出，C23耦合到喇叭上。

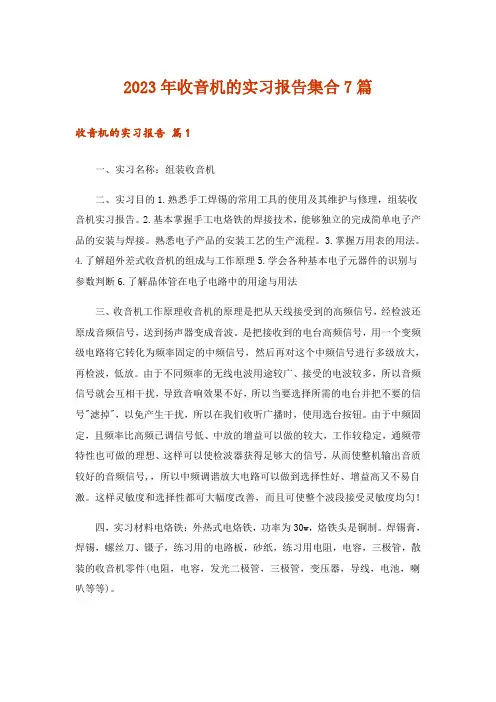

2023年收音机的实习报告集合7篇
2023年收音机的实习报告集合7篇收音机的实习报告篇1一、实习名称：组装收音机二、实习目的1.熟悉手工焊锡的常用工具的使用及其维护与修理，组装收音机实习报告。
2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
3.掌握万用表的用法。
4.了解超外差式收音机的组成与工作原理5.学会各种基本电子元器件的识别与参数判断6.了解晶体管在电子电路中的用途与用法三、收音机工作原理收音机的原理是把从天线接受到的高频信号，经检波还原成音频信号，送到扬声器变成音波。
是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后再对这个中频信号进行多级放大，再检波，低放。
由于不同频率的无线电波用途较广、接受的电波较多，所以音频信号就会互相干扰，导致音响效果不好，所以当要选择所需的电台并把不要的信号"滤掉"，以免产生干扰，所以在我们收听广播时，使用选台按钮。
由于中频固定，且频率比高频已调信号低、中放的增益可以做的较大，工作较稳定，通频带特性也可做的理想、这样可以使检波器获得足够大的信号，从而使整机输出音质较好的音频信号,，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。
这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀！四，实习材料电烙铁：外热式电烙铁，功率为30w，烙铁头是铜制。
焊锡膏，焊锡，螺丝刀、镊子，练习用的电路板，砂纸，练习用电阻，电容，三极管，散装的收音机零件(电阻，电容，发光二极管，三极管，变压器，导线，电池，喇叭等等)。
五、实习内容1，电烙铁的使用。
使用烙铁时，烙铁的温度太低则熔化不了焊锡，或者使焊点未完全熔化而成不好看、不可靠的样子。
太高又会使烙铁"烧死"(尽管温度很高，却不能蘸上锡)。
另外也要控制好焊接的时间，电烙铁停留的时间太短，焊锡不易完全熔化、接触好，形成"虚焊"，而焊接时间太长又容易损坏元器件，或使印刷电路板的铜箔翘起。
收音机装机实习报告
一、实习目的本次收音机组装实习旨在让学生了解电子产品的装配过程，掌握元器件的识别及质量检验，学习整机装配工艺，培养动手能力及严谨的科学作风。
通过实习，使学生了解收音机的基本工作原理，掌握电子产品的焊接、调试与维修方法，提高学生的实践能力和综合素质。
二、实习时间与地点实习时间：2021年X月X日至2021年X月X日实习地点：XX学院实验室三、实习内容1. 收音机基本工作原理学习实习期间，我们首先学习了超外差式收音机的基本工作原理。
超外差式收音机主要由天线、高频放大器、混频器、中频放大器、检波器、低频放大器和扬声器等部分组成。
天线接收到的无线电信号，经过高频放大器放大后，由混频器将信号转换为固定的中频信号，再经过中频放大器放大，最后由检波器将中频信号转换为音频信号，经过低频放大器放大后，由扬声器输出。
2. 元器件识别与质量检验实习过程中，我们学习了各种电子元器件的识别方法，包括电阻、电容、电感、二极管、三极管等。
同时，我们还掌握了如何使用万用表等工具对元器件进行质量检验。
3. 整机装配工艺学习在实习过程中，我们了解了收音机的整机装配工艺。
首先，我们需要根据电路原理图和印刷电路板（PCB）将元器件焊接在PCB上。
焊接过程中，要掌握正确的焊接手法，确保焊接质量。
焊接完成后，进行整机组装，包括天线、扬声器等部件的安装。
4. 收音机调试与维修实习过程中，我们学习了收音机的调试方法。
首先，对收音机进行初步调试，包括天线调整、灵敏度调整等。
然后，对收音机进行详细调试，包括中频调整、低频调整等。
在调试过程中，我们学会了如何排除故障，确保收音机正常工作。
5. 实习成果展示在实习结束后，我们进行了收音机的组装和调试，成功制作了一台收音机。
以下是我们的实习成果展示：（1）收音机外观：我们制作的收音机外观整洁，元器件焊接牢固，线束排列整齐。
（2）收音机性能：经过调试，我们制作的收音机能够正常接收广播信号，音质清晰。
四、实习心得体会通过本次收音机组装实习，我收获颇丰。
实训收音机实训报告
一、实训目的本次实训旨在通过组装和调试收音机，使学生了解收音机的基本工作原理，掌握收音机的组装方法和调试技巧，提高学生的动手能力和实践技能。
二、实训内容1. 收音机的基本原理收音机是一种利用天线接收无线电波，通过放大、解调等过程，将无线电信号转换成声音信号的设备。
其基本原理如下：（1）天线：接收无线电波。
（2）高频放大器：放大接收到的无线电信号。
（3）本振：产生与接收信号频率相近的振荡信号。
（4）混频：将接收信号与本振信号进行混合，产生差频信号。
（5）中频放大器：放大差频信号。
（6）检波：将差频信号中的音频信号提取出来。
（7）低频放大器：放大音频信号。
（8）扬声器：将音频信号转换为声音。
2. 收音机的组装（1）准备材料：收音机电路板、天线、电阻、电容、二极管、三极管、变压器等。
（2）组装步骤：①将电路板固定在机壳上。
②按照电路图连接各个元件。
③连接天线。
④连接电源。
⑤检查电路连接是否正确。
3. 收音机的调试（1）调整本振频率：调整本振频率使其与接收信号的频率相近。
（2）调整中频放大器：调整中频放大器增益，使中频信号得到合适的放大。
（3）调整低频放大器：调整低频放大器增益，使音频信号得到合适的放大。
（4）调整天线：调整天线长度，使其接收到的信号最强。
三、实训过程1. 实训准备（1）了解收音机的基本原理。
（2）熟悉收音机电路图。
（3）准备好组装收音机的材料。
2. 组装收音机（1）按照电路图连接各个元件。
（2）连接天线。
（3）连接电源。
（4）检查电路连接是否正确。
3. 调试收音机（1）调整本振频率。
（2）调整中频放大器。
（3）调整低频放大器。
（4）调整天线。
四、实训结果经过组装和调试，收音机能够正常工作，能够接收并播放电台信号。
五、实训体会1. 通过本次实训，我了解了收音机的基本工作原理，掌握了收音机的组装方法和调试技巧。
2. 在实训过程中，我提高了自己的动手能力和实践技能。
3. 实训过程中，我学会了如何解决实际问题，提高了自己的问题解决能力。
收音机实习报告（精选4篇）
收音机实习报告（精选4篇）收音机篇1即使我已经经历过金工实习的实习经验，但当我重新接触到电装实习这门新的实践课程，心里难免有点小小的激动和担忧。
激动是因为有一周相对轻松的时间和学习自己期望已久的知识，担忧是因为自己第一次有如此经历，害怕不能很好地完成任务。
但一周的电装实习已悄然而愉快的度过，中间的过程的确充满乐趣，或许期间有个别的失败，但这并不影响整体的成就感。
同时，在这实习期间，对于电装实习这门课有了更深一层的认识。
电装实习课的全称是电子产品组装实习，本课程针对我们测控专业开设，其主要目的是通过一个完整的电子产品的组装调试，学习电子产品的生产工艺过程，认识和理解电子工艺的基本内容，了解常用电子元器件的识别及测试方法，掌握焊接及产品调试的动手操作能力。
对学生进行电子产品人工焊接，装配，调试等生产过程的一种常规培训，以充实理论教学中未能掌握的知识和技能。
同时把在理论教学中学到的知识具体运用到实践操作中，提高学生们的知识和操作技能，提高学生们的综合素质，为后续课程的开设打下良好的基础。
在电装实习期间，我们主要的任务有以下几点：1学会识别和正确使用常用的电器元件;2学会用万用表测电阻、电容、二极管、三极管，测电压、测电流的方法;3学会用万用表测电阻、电容、二极管、三极管，测电压、测电流的方法;4掌握人工焊接和装配技术;学会和掌握简单电子产品的制作、调试方法和步骤;5学会简单电器装置的故障分析及简单故障的排除。
这些任务一直贯穿于我们整个电装实习。
在这期间我们用到的主要工具有;万能表：用于测量电阻值和判断电路是否开路。
烙铁，锡丝，吸焊枪，镊子，螺丝刀等。
当然，器件的认识是最基本，老师也不忘在实习的开始专门用一上午的时间告诉我们。
首先，最基本也是最常用的元件电阻。
电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
电阻在电路中的主要作用为：分流、限流、分压、偏置等。
参数识别：电阻的单位为欧姆(Ω)，倍率单位有：千欧(KΩ)，兆欧(MΩ)等，换算方法是：1兆欧=1000千欧=1000000欧。
2023年有关收音机实习报告四篇
2023年有关收音机实习报告四篇收音机实习报告篇1一、实训目的1.了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。
2.熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机。
3.了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养好良好的工作习惯，也培养团队意识和集体主义精神。
二、收音机工作原理收音机是把广播电台发射的无线电波中的音频信号取出来，加以放大，然后通过扬声器还原出声音。
具体讲：从天线(磁棒具有聚集电磁波磁场的能力，而天线线圈是绕在磁棒上)接收到的许多广播电台的高频信号，通过输入回路(为并联谐振回路，具有选频作用)选出其中所需要的电台信号送入变频级的基极。
同时，由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波465KHz，也送于变频级的发射极，二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHz的中频调幅波信号。
在这个变换过程中，被改变的只是已调幅波载波的频率，而调幅波的振幅的变化规律(调制信号即声音)并未改变。
变换后的中频信号通过变频级集电极接的LC并联回路选出载波为465KHz 的中频调幅信号，被送到中频放大器，放大后，再送入检波器进行幅度检波，从而还原出音频信号，然后通过低频电压放大和功率放大，再去推动扬声器，还原出声音。
超外差式收音机是目前较普及的收音机三、实验材料电烙铁：外热式电烙铁，功率30W，烙铁头铜质，焊锡，螺丝刀，镊子，各种收音机零件。
四、焊接技巧与注意事项1准备施焊;左手拿焊丝，右手握烙铁，进入备焊状态。
要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。
2加热焊件;烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为1～2秒钟。
对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。
3送入焊丝;焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件。
