公路桥梁养护规范PPT课件
• 重视环境保护和环境综合治理。
第3页/共25页
4 桥梁养护管理的工作流程
• 桥梁亦有“生老病死”的自然规律。近年来一些地方出现桥梁坍塌事故， 引起社会各界对桥梁养护的重视。对于特大型桥梁，应该建立桥梁健康监 测系统，以保证其能够长期处于“健康状态”。对于一般桥梁，应建立定 期健康检查、评价机制及安全预警机制，及时发现问题，以保证其至少能 够处于“亚健康状态”。
桥头有无跳车。
2 排水设施是否良好，桥面泄水管是否堵塞和破损。 3 桥面是否清洁，有无杂物堆积，杂草蔓生。
伸缩缝是否堵塞卡死，联接部件有无松动、脱落、局部破 4 损，支座是否完好。
人 行 道 、缘 石 、栏 杆 、扶 手 和 引 道 护 栏 (柱 )有 无 撞 坏 、断 裂 、 5 松动、错位、缺件、剥落、锈蚀等。

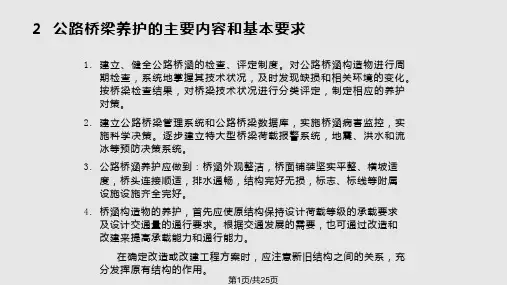

3. 公路桥涵养护应做到：桥涵外观整洁，桥面铺装坚实平整、横坡适 度，桥头连接顺适，排水通畅，结构完好无损，标志、标线等附属 设施设施齐全完好。
4. 桥涵构造物的养护，首先应使原结构保持设计荷载等级的承载要求 及设计交通量的通行要求。根据交通发展的需要，也可通过改造和 改建来提高承载能力和通行能力。
好。
11 交通信号、标志、标线、照明设施是否完好。 12 其它显而易见，达到三、四类技术状况的损坏或病害。
第10页/共25页
基 础 下 沉 ： 桥 面 线 形 变 化
第11页/共25页
桥面铺装的局部破损
第12页/共25页
反映出的T梁铰缝破坏
第13页/共25页
基础差异承降：护栏标高变化和护栏开裂
6 河床是否受到冲刷而下切以至低于设计标高。 7 墩台的基础是否受到冲刷变形、下沉。 8 墩台是否受到船只或漂浮物撞击而受损。 9 翼墙(侧墙、耳墙)有无开裂、风化剥落和异常变形。
