医学影像物理学
医学影像物理学
一、医学影像物理学的介绍
医学影像物理学是指应用物理学原理和技术，以影像为手段，对人体进行客观、定量和无创的检查、诊断和治疗的一门学科。它是一门以物理学为基础，以医学为应用的交叉学科，也是现代医学影像学的重要组成部分。医学影像物理学的任务就是把医学影像学的观察对象转换为数字信号或图像，以便于医生做出客观、准确的判断和决策。
医学影像物理学主要研究人体内部结构、组织与功能，不断完善各种影像检查技术，提高影像质量，为医生提供更好的影像诊断工具。目前，世界上常用的医学影像学检查技术包括X线摄影、CT（计算机断层扫描）、磁共振成像（MRI）、超声波造影（超声）等。
二、医学影像物理学的常用技术
1. X线摄影
X线摄影是一种易于操作、快速、且高分辨率的成像技术。通过将高能量X射线通过人体，记录它们在人体内不同组织及器官中的吸收情况，重建出一个虚拟的三维图像。在诊断骨折、肺炎、消化道疾病等方面具有很高的准确性。但是，由于其利用的是X射线，对人体有一定的辐射危害，应注意控制辐射剂量。
2. CT（计算机断层扫描）
CT是指出自同一视线角度，对人体进行多层次的、高速连续扫描，通过计算机处理得到的图像。CT扫描的分辨率优于X线摄影，能够显示不同密度的组织和器官，非常适用于诊断肿瘤、癌变、血管疾病等。但是，由于其辐射剂量较大，因此在进行CT检查时应该注意控制辐射剂量。
3. 磁共振成像（MRI）
MRI是利用核磁共振的原理形成影像的一种技术。这种技术在医学影像学中被广泛应用于各种疾病的诊断，如神经科疾病、肌肉骨骼疾病和癌症等。MRI成像具有高信噪比、较好的空间分辨率和灵敏度。但是，由于这个技术产生较强的磁场，不能用于人体内有金属植入物的病人。
4. 超声波造影（超声）
超声波造影是利用超声波对人体内部组织和器官进行诊断的一种技术。超声波造影技术的优点在于非常安全、无辐射、动态观察、操作方便、成本低等。它被广泛应用于妇产科、心血管科、泌尿系统科等国内外医疗领域。
医学影像的物理学原理和技术
医学影像的物理学原理和技术
医学影像作为现代医学诊断的重要手段，已成为现代医学不可或缺的一部分。但是，医学影像的背后，隐藏着复杂的物理原理和技术，只有深入了解这些原理和技术，才能更好地理解医学影像的本质和优缺点，更好地运用医学影像进行诊断和治疗。
一、医学影像的物理学原理
医学影像是通过不同的物理学原理来产生的。这些原理包括以下几种：
1. X射线成像
X射线成像是医学影像中最常用的成像方式之一。X射线是一种高能电磁波，能够穿透不同密度的物体，使得不同的组织在X射线像片上呈现不同的阴影。这种成像方式主要用于检查骨骼、肺部和胸腹部等部位的病变。
2. CT成像
CT是计算机断层成像的缩写，它利用X射线和计算机技术，将人体切成不同的薄层，然后用计算机重建成三维的图像。这种成像方式有良好的分辨率和对某些病变的灵敏度，常用于检查脑部、肝脏等部位的病变。 3. MRI成像
MRI是由强磁场和无线电波相互作用而产生的影像。这种成像方式利用人体水分子的不同放射性来描绘图像。MRI成像对于软组织的成像效果要好于X射线成像和CT成像，因此常用于检查神经系统、骨骼系统等部位的病变。
4. PET成像
PET是正电子发射断层成像的缩写，它通过注射一种辐射性标记物质，测量标记物质发出的正电子发射信号，从而描绘人体内部器官的代谢状态。这种成像方式主要用于检查癌症等病变。
二、医学影像的技术
在医学影像的技术方面，主要包括以下几个方面：
1. 电子计算机断层扫描
电子计算机断层扫描（ECT）是通过计算机控制的X射线源和探测器旋转扫描人体部位，获得切片图像，并再次利用计算机对图像进行处理、重建和显示的技术。ECT现在已经成为医学影像检查中常见的一种方法， 对病变的检测率明显高于传统的一般X线影像。
2. 图像处理 与学科不同，图像处理在医学影像中涉及多种技术和方法，在处理图像的过程中需要考虑一些特殊因素，如噪声和分辨率等。图像处理可以提高医学影像的质量和清晰度，有助于更好地检测和分析病变。
医学影像物理学重点总结
医学影像物理学重点总结
医学影像物理学是研究医学影像学领域中的物理原理、技术和应用的学科。它在医学诊断和治疗中起着至关重要的作用。本文将对医学影像物理学的重点内容进行总结，帮助读者更好地了解和掌握这一领域。
一、X射线成像
X射线成像是医学影像学中最常用的技术之一。它能够通过对人体部位进行X射线照射，并利用不同组织对X射线的吸收程度不同来获取影像。在X射线成像中，我们需要掌握以下几个重点内容：
1. X射线的生成和相互作用：了解X射线是如何产生的，及其与物质的相互作用，包括吸收、散射和透射等。
2. X射线剂量学：研究X射线对人体的辐射剂量，以保证影像质量的同时最大限度地降低辐射对患者的伤害。
3. 放射学模式成像：掌握不同的放射学模式成像，如正位、侧位、斜位等，以获取更全面准确的影像信息。
4. 影像质量评价：学习如何评估X射线影像的质量，包括对比度、分辨率、噪声等指标的计算和分析。
二、磁共振成像(MRI) 磁共振成像利用静态磁场、梯度磁场和射频脉冲磁场对人体进行成像。它可以提供高分辨率的解剖学和功能学信息，常用于检查脑部、关节和脊柱等部位。在学习磁共振成像时，我们需重点关注以下内容：
1. 磁共振成像原理：了解核磁共振现象和磁共振成像的基本原理，包括梯度磁场的产生、射频脉冲的应用等。
2. 磁共振脉序：学习不同的磁共振脉序，如T1加权、T2加权、FLAIR等，了解其原理和应用场景。
3. 影像对比增强技术：了解影像对比增强技术，如增强剂的应用和增强图像的质量评价。
4. 平扫和增强扫描的区别：掌握平扫和增强扫描的区别，学习如何根据不同临床情况选择适合的扫描方式。
三、超声成像
超声成像是一种无创的成像技术，利用超声波与人体组织的声学特性相互作用，生成图像。它在妇产科、心脏科、肝脏等领域有广泛应用。在研究超声成像时，我们应着重了解以下几点：
1. 超声波的产生和传播：学习超声波的产生原理、传播特性和不同组织对声波的反射、衍射和吸收等现象。
第3章医学影像成像原理
第3章医学影像成像原理
医学影像成像原理是指在医学上应用的各种成像技术中，根据不同物理原理和仪器设备的操作原理，对人体内部结构和功能进行成像。本章将重点介绍常见的医学影像成像原理。
1.X射线成像原理：
X射线成像原理是利用X射线具有透射性的特性，通过对人体进行X射线照射，再通过感光器材记录X射线通过后的影像，来获取人体内部结构信息。成像时，X射线的吸收程度会受到不同组织的密度差异的影响，在射线影像上呈现为明暗不同的图像。
2.CT（计算机断层成像）原理：
CT成像原理是通过使用X射线和计算机算法进行断层成像，一般是以旋转式X射线扫描器为基础，通过不同角度的扫描，得到多个层面的断层图像。CT利用X射线的透射特性，测量射线通过患者身体时的吸收情况，再将这些数据转化为图像。
3.磁共振成像（MRI）原理：
MRI成像原理是利用磁场和射频脉冲的相互作用来获取人体内部结构信息。患者被置于强磁场中，通过对患者进行射频脉冲的照射，可以使患者体内的水分子发生共振，产生信号。通过强磁场和射频信号的处理，可以形成人体内部器官的具体图像。
4.超声成像原理：
超声成像原理是利用声波的特性，通过超声波的传播和反射来获取人体内部结构信息。超声波被饰物中的组织结构反射回来，再通过接收器转化为电信号，经过处理后形成图像。超声波具有高频、高能量的特点，对人体无创伤，被广泛应用于妇产科、心脏等领域。
5.核医学成像原理：
核医学成像原理是利用放射性核素的特性，通过核素的注射等方式让其在人体内部发放放射线，并通过探测器捕获射线发射的信号，形成图像。核素的选择和特点决定了不同核医学成像的应用领域和成像原理。
以上是常见的医学影像成像原理，不同的成像原理适用于不同的临床需求。通过利用这些原理，医学影像学能够直观地显示人体内部结构和功能，为临床诊断和治疗提供重要的参考依据。
医学影像诊断学(影像)
1 医学影像诊断学
一、课程概述
授课教研室 放射诊断学教研室 授课学期 第7、8学期
课程名称 中文 医学影像诊断学
课程类别 必修课
英文 Medical Imaging
学时分配 总学时 110 讲课 66 自修 4
实验 研讨 4
学分 5.0 实训 见习 36
适用专业层次 医学影像五年制
前导课程 临床医学导论、医学影像设备学
后续课程
（一）课程性质、地位
1．课程性质：《医学影像诊断学》主要介绍人体各系统正常、基本病变的影像表现、疾病的影像表现、影像诊断和鉴别诊断等，是医学影像专业本科生必修的专业课程。本课程主要培养学生的医学影像诊断能力。
2．课程地位：医学影像诊断学是研究疾病的发生、发展和转归过程中机体的形态和功能变化的一门临床科学。医学影像诊断学侧重从形态学角度研究疾病，阐明其大体形态学的影像变化，从而为认识和掌握疾病发生发展的规律，为防治疾病，提供诊断与治疗依据。因此，医学影像诊断学与基础医学中的解剖学、医学物理学、组织学、临床医学中的内科学、外科学等多门学科均有密切的联系，是临床医学的重要学科之一，是联系临床医学之间的桥梁。
（二）课程基本理念
1．课程教学指导思想：本课程教学应以新医学模式、21世纪科技发展和社会健康需求对高等医学人才培养规格的新要求为依据，以全面体现和落实素质教育为目标，坚持“以学员为本”，实现教员主导与学员主体的有机统一；坚持理论联系实际，坚持本课程形象化教学特点，培养发现问题、分析问题、解决问题的能力。
2．课程教学的基本原则：本课程遵循理论与实践相结合的原则，应用辩证唯物主义的世界观和方法论，采用直观形象教学，使学员建立正确的影像学思维方法。在实施教学中把握以下原则：一是精选、整合教学内容，注意学科发展的新技术、新理论，根据前沿发展技术进行内容修订。二是充分发挥医学影像形象化教学特色，引导学生由浅入深观察影像资料，从基本病理改变 2 到疾病诊断，逐步提高学员影像诊断能力。三是增加学员报告书写机会，即时改正反馈，让学员达到学以致用。

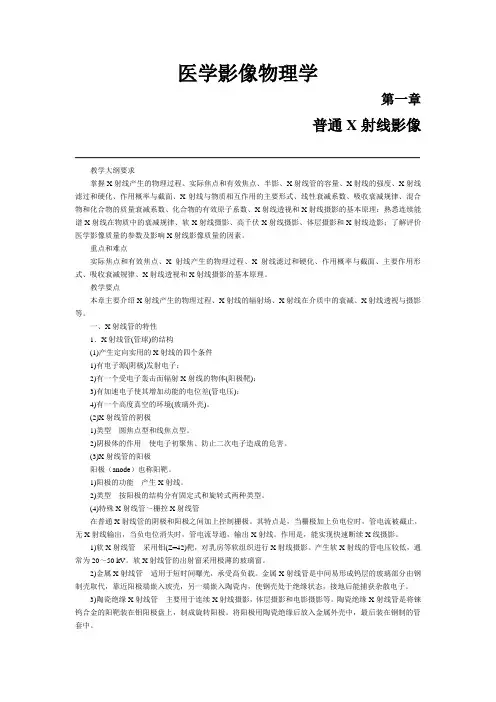

医学影像物理学第一章学习指南
医学影像物理学
第一章
普通X射线影像
——————————————————————————————————————————————
教学大纲要求
掌握X射线产生的物理过程、实际焦点和有效焦点、半影、X射线管的容量、X射线的强度、X射线滤过和硬化、作用概率与截面、X射线与物质相互作用的主要形式、线性衰减系数、吸收衰减规律、混合物和化合物的质量衰减系数、化合物的有效原子系数、X射线透视和X射线摄影的基本原理；熟悉连续能谱X射线在物质中的衰减规律、软X射线摄影、高千伏X射线摄影、体层摄影和X射线造影；了解评价医学影像质量的参数及影响X射线影像质量的因素。
重点和难点
实际焦点和有效焦点、X射线产生的物理过程、X射线滤过和硬化、作用概率与截面、主要作用形
式、吸收衰减规律、X射线透视和X射线摄影的基本原理。
教学要点
本章主要介绍X射线产生的物理过程、X射线的辐射场、X射线在介质中的衰减、X射线透视与摄影等。
一、X射线管的特性
1．X射线管(管球)的结构
(1)产生定向实用的X射线的四个条件
1)有电子源(阴极)发射电子；
2)有一个受电子轰击而辐射X射线的物体(阳极靶)；
3)有加速电子使其增加动能的电位差(管电压)；
4)有一个高度真空的环境(玻璃外壳)。
(2)X射线管的阴极
1)类型 圆焦点型和线焦点型。
2)阴极体的作用 使电子初聚焦、防止二次电子造成的危害。
(3)X射线管的阳极
阳极（anode）也称阳靶。
1)阳极的功能 产生X射线。
2)类型 按阳极的结构分有固定式和旋转式两种类型。
(4)特殊X射线管～栅控X射线管
在普通X射线管的阴极和阳极之间加上控制栅极。其特点是，当栅极加上负电位时，管电流被截止，无X射线输出，当负电位消失时，管电流导通，输出X射线。作用是，能实现快速断续X线摄影。
医学影像物理学 2
医学影像物理学
医学影像物理学是医学影像学中的一个重要分支，它涉及到医学影像技术的原理和应用。通过使用物理学的知识和技术，医学影像物理学帮助医学影像师和医生分析、诊断和治疗疾病。
一、简介
医学影像物理学研究的内容广泛，包括影像的产生、检测和处理等方面。它涉及到多种影像技术，如X射线摄影、核医学、超声波和磁共振成像等。医学影像物理学的发展对于医学影像诊断的准确性和效率都起到了重要的促进作用。
二、影像的产生与检测
1. X射线摄影
X射线摄影是一种利用X射线穿透物质和不同组织密度差异来形成影像的技术。它通过X射线管产生的X射线照射被检查的部位，然后使用X射线感应器进行检测。医学影像物理学研究如何控制X射线的剂量和质量，以及如何优化影像的质量和分辨率。
2. 核医学
核医学是利用放射性同位素来产生影像的技术。它通过给患者注射放射性同位素并使用相应的探测器来检测体内的放射性信号。医学影像物理学研究如何选择合适的放射性同位素和探测器，以及如何处理和解读核医学影像。 3. 超声波
超声波成像是利用声波在不同组织中传播速度不同的原理来产生影像的技术。它通过向患者体内发射超声波，并使用接收器来接收反射回来的信号。医学影像物理学研究超声波的成像原理、参数选择和图像处理方法，以提高超声波影像的质量。
4. 磁共振成像
磁共振成像（MRI）是利用核磁共振现象来产生影像的技术。它通过患者放置在强磁场中，并使用无线电波来激发和接收氢原子核的信号。医学影像物理学研究如何优化MRI的脉冲序列、参数设置和图像重建算法，以获得清晰的MRI影像。
三、影像的处理与应用
1. 图像重建与处理
医学影像物理学研究各种图像重建和处理方法，以提高影像的质量和分辨率。例如，通过采用滤波技术、去噪算法和锐化算法等来增强影像的对比度和细节，从而帮助医生更准确地进行诊断。
2. 影像配准和融合
医学影像物理学还研究不同影像之间的配准和融合方法。通过将不同影像的信息进行配准和叠加，可以提供更全面的解剖结构和病变信息，有助于医生的诊断和治疗计划。
医学影像成像原理名词解释
医学影像成像原理名词解释
医学影像成像原理是指通过不同的物理原理和技术手段获取和生成医学影像的过程。以下是几种常见的医学影像成像原理及其解释：
1. X射线成像原理，X射线是一种高能电磁波，通过将人体暴露在X射线束下，不同组织对X射线的吸收程度不同，从而形成不同的影像。密度较高的组织（如骨骼）吸收X射线较多，呈现白色；而密度较低的组织（如肌肉和脂肪）吸收较少，呈现灰色。
2. CT扫描原理，CT（计算机断层扫描）利用X射线通过人体的不同角度进行扫描，然后计算机根据接收到的X射线数据重建出具有不同密度和结构的断层图像。这种原理可以提供比普通X射线更详细的横断面图像。
3. 核磁共振成像（MRI）原理，MRI利用强大的磁场和无害的无线电波来生成影像。人体内的原子核（如氢核）会在磁场中定向，然后通过向其发送无线电波来激发原子核。当无线电波停止时，原子核会重新放射出信号，这些信号被接收并转化为图像。MRI可以提供高分辨率的解剖结构和组织对比度。
4. 超声成像原理，超声成像利用高频声波在人体组织中的传播和反射来生成影像。超声波通过人体组织时，会与组织的界面发生反射或散射，这些反射或散射的声波被接收并转化为图像。超声成像可以提供实时的、无辐射的图像，常用于检查器官、肌肉、血管和胎儿等。
5. 核医学成像原理，核医学成像利用放射性同位素标记的药物（放射性示踪剂）注入到人体内，然后通过探测器测量放射性示踪剂在体内的分布情况。这种原理可以用于评估器官功能、代谢活性和疾病诊断。
以上是几种常见的医学影像成像原理的解释，它们在临床医学中起到了重要的作用，帮助医生进行疾病诊断和治疗。
医学影像学 教学大纲
医学影像学 教学大纲
医学影像学教学大纲
医学影像学是现代医学中不可或缺的一门学科，它通过各种影像技术，如X射线、CT、MRI等，对人体进行非侵入性的观察和诊断。医学影像学不仅可以帮助医生准确地诊断疾病，还可以提供治疗方案的参考，对于患者的康复起到至关重要的作用。为了培养具备扎实的医学影像学知识和技能的医学专业人才，制定一份全面而系统的医学影像学教学大纲是非常必要的。
一、基础知识篇
1. 医学影像学的基本概念和发展历程：介绍医学影像学的定义、分类以及其在医学领域的重要性和发展历程。
2. 影像学的物理基础：讲解各种影像技术的原理和基本物理知识，包括X射线、CT、MRI、超声等。
3. 影像学的解剖学基础：重点介绍人体各个系统的解剖结构，为后续的影像学诊断提供基础。
4. 影像学的病理学基础：介绍各种常见疾病的病理变化及其在影像上的表现，培养学生对疾病的诊断能力。
二、技术应用篇
1. X射线影像学：详细介绍X射线的产生原理、设备使用方法以及常见疾病在X射线上的表现。
2. CT影像学：深入讲解CT的原理、操作技巧和不同扫描模式的应用，重点介绍CT在脑部、胸部、腹部等部位的诊断应用。
3. MRI影像学：介绍MRI的原理、操作技巧和不同序列的应用，重点讲解MRI在骨骼、关节、脑部等部位的诊断应用。
4. 超声影像学：详细介绍超声的原理、设备使用方法和常见疾病的超声表现，培养学生对超声的应用能力。
三、临床应用篇
1. 影像学诊断与鉴别诊断：讲解各种常见疾病在影像学上的典型表现，培养学生对疾病的诊断和鉴别诊断能力。
2. 影像学辅助治疗：介绍影像学在放射治疗、介入治疗等方面的应用，培养学生对影像学辅助治疗的理解和操作能力。
3. 影像学与临床实践：结合临床实例，讲解影像学在不同疾病的诊断和治疗中的应用，培养学生对临床实践的理解和应用能力。
四、研究与进展篇
1. 影像学研究方法：介绍影像学研究的基本方法和技巧，培养学生的科研能力。
影像核医学
第 1 页 共 8 页 影像核医学
一、名词解释：
临床核医学： 利用开放型放射性核素对疾病诊断和治疗的一门临床学科
影像核医学：一门研究利用放射性核素示踪技术进行医学成像诊断疾病并探索其机理与相关技术理论的学科
放射性药物：含有放射性核素供医学诊断和治疗用的一类特殊药物
放射性药品：用于临床诊断或治疗的放射性核素制剂或标记其药品。在我国获得药品监管部门批准的放射性药物
称为放射性药品，分为放射性诊断性药品和放射性治疗性药品
同质异能素：质子数、中子数相同，但能级不同的核素，互称为同质异能素
早期显像：显像剂引入人体内2h内进行的显像
延迟显像：显像剂引入人体内2h后进行的显像
同位素：质子数相同而中子数不同的核素称为同位素
稳定性核素：能够稳定存在，不会自发地发生核内结构或能级的变化
准确度： 指测定值与已知真实值的符合程度。称为准确度
核素：质子数相同，中子数也相同，并处于同一能级的原子
当量剂量： 按辐射的质加权后的某一组织或器官的吸收剂量称为当量剂量
电离：原子或原子团由于失去电子或得到电子而变成离子对过程称为电离
体外分析：是指在体外实验条件下，以特异性结合反应为共同的生物学基础，以结合反应动力学规律为共同的
方法学为基础，并以放射测量技术为共同的定量手段，对生物活性物质进行超微定量分析的总称
放射性核纯度：放射性药品中所要求的放射性核素其活度占样品放射性总活度百分比
核医学显像：将放射性核素及其标记化合物引入体内，实现脏器、组织、病变的功能性显像方法
炎症显像：利用放射性核素标记物显示局部这种损伤和对损伤的复杂反应情况的方法
放射性活度：单位时间内发生衰变的原子核素称为放射性活度
照射量：是直接量度辐射场强度的一种物理量称为照射量
确定性效应：确定性效应是指辐射损伤的严重程度与所受剂量呈正相关，有明显的阈值，剂量未超过阈值不会
发生有害效应。一般是在短期内受较大剂量照射时发生的急性损害
