收集于网络，如有侵权请联系管理员删除 第一章 自动控制的一般概念
1.1 引言
自动控制理论是研究关于自动控制系统组成、分析和设计的一般性理论，是研究自动控制共同规律的技术科学。自动控制理论的任务是研究自动控制系统中变量的运动规律以及改变这种运动规律的可能性和途径，为建立高性能的自动控制系统提供必要的理论根据。
1.2 自动控制和自动控制系统的基本概念
1.2.1 自动控制问题的提出
在许多工业生产过程或生产设备运行中，往往需要对某些物理量(如温度、压力、流量、液位、电压、位移、转速等)进行控制，使其尽量维持在某个数值附近，或使其按一定规律变化。
如图1-l所示是锅炉给水人工控制示意图。
人工调节是一个“检测偏差、纠正偏差”的过程。可以用一整套自动控制仪表(自动调节器)来代替操作人员的作用。图1-2所示是锅炉给水汽包水位自动控制示意图。
任何一个控制系统，都包含着被控对象和控制器两个组成部分。 图1-2 汽包锅炉给水自动调节示意图
1—过热器；2—汽包；3—省煤器；4—给水凋节阀；5—水位计 精品文档
收集于网络，如有侵权请联系管理员删除 1.2.2 开环控制系统
常见的控制方式有三种：开环控制、闭环控制和复合控制。
系统的控制输入不受输出影响的控制系统称为开环控制系统。
图1-3所示的烘箱温度控制系统是一个开环控制系统。烘箱是被控对象，烘箱的温度是被控量，也称为系统输出量。开关设定位置为系统的给定量或输入量，电阻及加热元件可看成是调压器（控制器）。
该系统中只有输入量对输出量的单向控制作用，输出量对输入量没有任何影响和联系。
烘箱温度开环控制系统可用图1-4所示的方框图表示。
1.2.3 闭环控制系统
在图1-3所示的烘箱温度开环控制系统中，加入一些装置，构成了如图1-5所示的烘箱温度闭环控制系统。
系统中，烘箱是被控对象，炉温是被控量，给定量是由给定电位器设定的电压ru(表征烘箱温度的希望值)。系统方框图如图1-6所示。 图1-5 烘箱温度闭环控制系统示意图 图1-3 烘箱温度开环控制系统示意图
自动控制原理胡寿松
自动控制原理胡寿松
自动控制原理
自动控制原理是现代工程技术领域中一门重要的学科，研究自动控制系统的基本原理、方法和技术。在各个领域的工程实践中，自动控制原理都发挥着重要作用，提高了工程系统的控制性能和稳定性。本文将通过介绍自动控制原理的基本概念、原理和应用等方面，详细阐述自动控制原理的重要性及其在各个领域中的应用。
一、自动控制原理的基本概念
自动控制原理是一门研究如何通过建立数学模型描述控制对象和控制器之间关系的学科。它主要包括三个基本要素：控制对象、控制器和控制信号。控制对象是指要对其进行控制的系统或过程，如机械系统、电气系统等。控制器是指人工设计或自动化生成的具有控制功能的设备或程序，它通过对控制对象的测量数据进行处理，产生控制信号。控制信号是指控制器通过输出端口向控制对象发送的用于改变其状态或行为的信号。
二、自动控制原理的基本原理
自动控制原理的基本原理是建立在数学模型的基础上的。通过对控制对象建立数学模型，并设计控制器对其进行控制。在自动控制系统中，常用的数学模型有线性模型和非线性模型两种。线性模型是指在一定的输入范围内，输出与输入之间的关系可以用线性方程来表示的模型。而非线性模型则指输出与输入之间的关系不能用线性方程来描述的模型。
在控制器设计中，常用的方法有PID控制、模糊控制、遗传算法等。PID控制是一种经典的控制方法，它通过对误差、误差积分和误差微分进行加权求和，产生控制信号。模糊控制则是模仿人类的思维方式，通过模糊逻辑来实现对控制对象的控制。遗传算法则是一种优化算法，通过模拟生物进化的过程来搜索最优解。
三、自动控制原理的应用
自动控制原理在各个领域中都有广泛的应用。在工业生产中，自动控制原理被应用在诸如自动化生产线、机器人等设备中，实现对生产过程的控制和优化。在交通运输领域，自动控制原理被应用在交通信号灯、智能交通系统等中，提高了交通的效率和安全性。在环境保护领域，自动控制原理被应用在废气治理、水处理等设备中，实现对环境污染物的控制和减排。在航空航天领域，自动控制原理被应用在导航、飞行控制等系统中，提高了飞行安全性和效率。

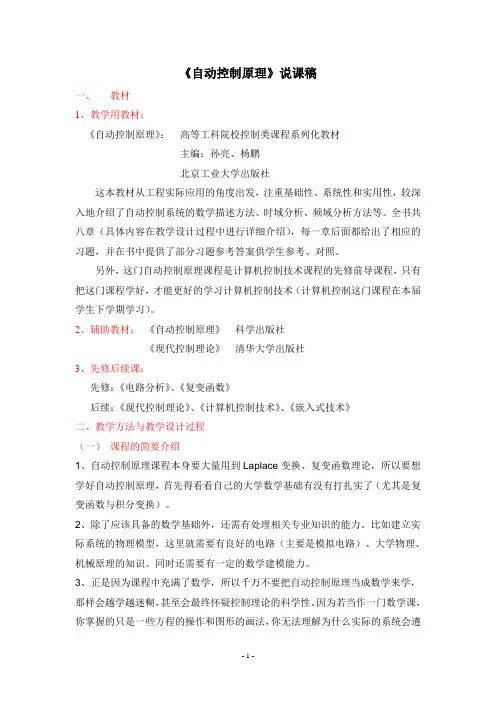

(完整word版)自动控制原理说课
- 1 - 《自动控制原理》说课稿
一、 教材
1、教学用教材：
《自动控制原理》： 高等工科院校控制类课程系列化教材
主编：孙亮、杨鹏
北京工业大学出版社
这本教材从工程实际应用的角度出发，注重基础性、系统性和实用性，较深入地介绍了自动控制系统的数学描述方法、时域分析、频域分析方法等。全书共八章（具体内容在教学设计过程中进行详细介绍），每一章后面都给出了相应的习题，并在书中提供了部分习题参考答案供学生参考、对照。
另外，这门自动控制原理课程是计算机控制技术课程的先修前导课程，只有把这门课程学好，才能更好的学习计算机控制技术（计算机控制这门课程在本届学生下学期学习）。
2、辅助教材： 《自动控制原理》 科学出版社
《现代控制理论》 清华大学出版社
3、先修后续课：
先修：《电路分析》、《复变函数》
后续：《现代控制理论》、《计算机控制技术》、《嵌入式技术》
二、教学方法与教学设计过程
（一） 课程的简要介绍
1、自动控制原理课程本身要大量用到Laplace变换、复变函数理论，所以要想学好自动控制原理，首先得看看自己的大学数学基础有没有打扎实了（尤其是复变函数与积分变换）。
2、除了应该具备的数学基础外，还需有处理相关专业知识的能力。比如建立实际系统的物理模型，这里就需要有良好的电路（主要是模拟电路）、大学物理、机械原理的知识。同时还需要有一定的数学建模能力。
3、正是因为课程中充满了数学，所以千万不要把自动控制原理当成数学来学，那样会越学越迷糊，甚至会最终怀疑控制理论的科学性。因为若当作一门数学课，你掌握的只是一些方程的操作和图形的画法，你无法理解为什么实际的系统会遵
- 2 - 循控制理论所描述的规律（比如水位能够被精确的控制），这会让你觉得是完全是数学的作用，而忽略了自动控制的基本思想以及这些数学方程背后所受到物理规律支配这一事实。
自动控制原理知识点
第一节自动控制的基本方式
一、两个定义：
（1） 自动控制：在没有人直接参与的情况卞，利用控制装置使某种设备、装置或生产过程 中的某些物理屋或工作状态能自动地按照预定规律变化或数值运行的方法，称为自动控制。
（2） 自动控制系统：由控制器（含测量元件）和被控对彖组成的有机整体。或由相互关联、
相互制约、相互影响的一些元部件组成的具有自动控制功能的有机整体。称为自动控制系统。
在控制系统中，把影响系统输出量的外界输入量称为系统的输入量。
系统的输入屋，通常指两种：给定输入量和扰动输入量。
给定输入量，又常称为参考较输入量，它决定系统输出量的要求值或某种变化规律。 扰动输入量，又常称为干扰输入量，它是系统不希望但又客观存在的外部输入量，例如，电 源电压的波动、环境温度的变化、电动机拖动负载的变化等，都是实际系统中存在的扰动输 入量。扰动输入量影响给定输入量对系统输出量的控制。
自动控制的基本方式
二、基本控制方式（3种）
1、开环控制方式
⑴定义：
控制系统的输出量对系统不产生作用的控制方式，称为开环控制方式。
具有这种控制方式的有机整体，称为开坏控制系统。
如果从系统的结构角度看，开环控制方式也可表达为，没有系统输出量反馈的控制方式。
⑵职能方框图
任何开坏控制系统，从组成系统元部件的职能角度看，均可用下面的方框图表示。
2、闭坏控制方式
（1）定义：
系统输出量直接或间接地反馈到系统的输入端，参予了系统控制的方式,称为闭坏控制方式。 如果从系统的结构看，闭环控制方式也可表达为，有系统输出量反馈的控制方式。
自动控制的基本方式
工作原理
开环调速结构基础上引入一台测速发电机，作为检测系统输出量即电动机转速并转换为 电压。
反馈电压与给定电压比较（相减）后，产生一偏差电压，经电压和功率放人器放大后去控制 电动机的转速。
当系统处于稳定运行状态时，电动机就以电位器滑动端给出的电压值所对应的希望转速 运行。

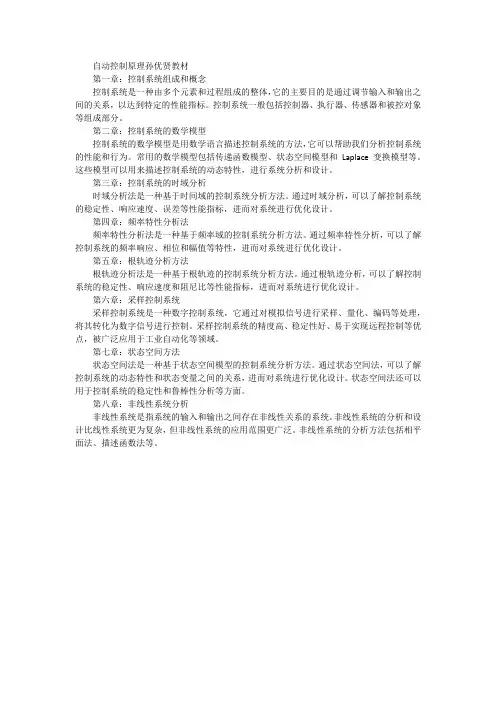

自动控制原理孙优贤教材
自动控制原理孙优贤教材
第一章：控制系统组成和概念
控制系统是一种由多个元素和过程组成的整体，它的主要目的是通过调节输入和输出之间的关系，以达到特定的性能指标。控制系统一般包括控制器、执行器、传感器和被控对象等组成部分。
第二章：控制系统的数学模型
控制系统的数学模型是用数学语言描述控制系统的方法，它可以帮助我们分析控制系统的性能和行为。常用的数学模型包括传递函数模型、状态空间模型和Laplace变换模型等。这些模型可以用来描述控制系统的动态特性，进行系统分析和设计。
第三章：控制系统的时域分析
时域分析法是一种基于时间域的控制系统分析方法。通过时域分析，可以了解控制系统的稳定性、响应速度、误差等性能指标，进而对系统进行优化设计。
第四章：频率特性分析法
频率特性分析法是一种基于频率域的控制系统分析方法。通过频率特性分析，可以了解控制系统的频率响应、相位和幅值等特性，进而对系统进行优化设计。
第五章：根轨迹分析方法
根轨迹分析法是一种基于根轨迹的控制系统分析方法。通过根轨迹分析，可以了解控制系统的稳定性、响应速度和阻尼比等性能指标，进而对系统进行优化设计。
第六章：采样控制系统
采样控制系统是一种数字控制系统，它通过对模拟信号进行采样、量化、编码等处理，将其转化为数字信号进行控制。采样控制系统的精度高、稳定性好、易于实现远程控制等优点，被广泛应用于工业自动化等领域。
第七章：状态空间方法
状态空间法是一种基于状态空间模型的控制系统分析方法。通过状态空间法，可以了解控制系统的动态特性和状态变量之间的关系，进而对系统进行优化设计。状态空间法还可以用于控制系统的稳定性和鲁棒性分析等方面。
第八章：非线性系统分析
非线性系统是指系统的输入和输出之间存在非线性关系的系统。非线性系统的分析和设计比线性系统更为复杂，但非线性系统的应用范围更广泛。非线性系统的分析方法包括相平面法、描述函数法等。

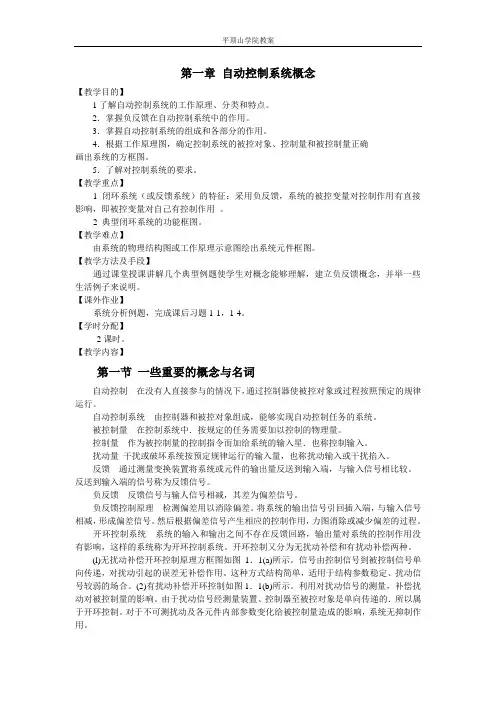

自控原理第1、第2章
平顶山学院教案
第一章 自动控制系统概念
【教学目的】
1了解自动控制系统的工作原理、分类和特点。
2．掌握负反馈在自动控制系统中的作用。
3．掌握自动控制系统的组成和各部分的作用。
4．根据工作原理图，确定控制系统的被控对象、控制量和被控制量正确
画出系统的方框图。
5．了解对控制系统的要求。
【教学重点】
1 闭环系统（或反馈系统）的特征：采用负反馈，系统的被控变量对控制作用有直接影响，即被控变量对自己有控制作用 。
2 典型闭环系统的功能框图。
【教学难点】
由系统的物理结构图或工作原理示意图绘出系统元件框图。
【教学方法及手段】
通过课堂授课讲解几个典型例题使学生对概念能够理解，建立负反馈概念，并举一些生活例子来说明。
【课外作业】
系统分析例题，完成课后习题1-1，1-4。
【学时分配】
2课时。
【教学内容】
第一节 一些重要的概念与名词
自动控制 在没有人直接参与的情况下，通过控制器使被控对象或过程按照预定的规律运行。
自动控制系统 由控制器和被控对象组成，能够实现自动控制任务的系统。
被控制量 在控制系统中．按规定的任务需要加以控制的物理量。
控制量 作为被控制量的控制指令而加给系统的输入星．也称控制输入。
扰动量 干扰或破坏系统按预定规律运行的输入量，也称扰动输入或干扰掐入。
反馈 通过测量变换装置将系统或元件的输出量反送到输入端，与输入信号相比较。
反送到输入端的信号称为反馈信号。
负反馈 反馈信号与输人信号相减，其差为偏差信号。
负反馈控制原理 检测偏差用以消除偏差。将系统的输出信号引回插入端，与输入信号相减，形成偏差信号。然后根据偏差信号产生相应的控制作用，力图消除或减少偏差的过程。
开环控制系统 系统的输入和输出之间不存在反馈回路，输出量对系统的控制作用没有影响，这样的系统称为开环控制系统。开环控制又分为无扰动补偿和有扰动补偿两种。
自动控制原理整理
自动控制原理整理
第一章 绪论
自动控制：自动控制，就是在没有人直接参与的情况下，利用外加的设备或装置（控制装置），使机器、设备或生产过程（控制对象）的某个工作状态或参数（被控量）自动地按照预定的规律运行。
自动控制系统：是指能够对被控对象的工作状态进行自动控制的系统。它是控制对象以及参与实现其被控制量自动控制的装置或元部件的组合，一般由控制装置和被控对象组成。一般包括三种机构：测量机构、比较机构、执行机构。
反馈：把输出量送回到系统的输入端并与输入信号比较的过程。
反馈控制系统的基本组成：测量元件、给定元件、比较元件、放大元件、执行元件、校正元件
控制方式
（1） 反馈控制方式（2）开环控制方式（3）复合控制方式
控制系统的分类
（1） 恒值系统和随动系统（按参考输入形式分类）
（2） 线性系统和非线性系统（按照组成系统的元件特性分类）
（3） 连续系统和离散系统（按照系统内信号的传递形式分类）
控制系统的性能指标：稳定性、快速性、准确性，即稳准快。
第二章 控制系统的数学模型
定义：数学模型是描述系统内部物理量（或变量）之间关系的数学表达式。
建立方法：解析法、实验法
线性系统：能够用线性数学模型(线性的代数方程、微分方程、差分方程等)描述的系统，称为线性系统。重要性质：叠加原理，即具有可叠加性和均匀性。
单位阶跃函数1(t)
单位阶跃函数的拉氏变换为
0001)(1ttt011()0ststFsedtess 单位脉冲函数
单位脉冲函数的拉氏变换为
传递函数的定义与性质
定义：线性定常系统的传递函数为零初始条件下，系统输出量的拉氏变换与系统输入量的拉氏变换之比。
所谓零初始条件是指
1）输入量在t>0时才作用在系统上，即在t=0- 时系统输入及各项导数均为零；
2）输入量在加于系统之前，系统为稳态，即在 t=0-时系统输出及其所有导数项为零。
自动控制原理基础教程
自动控制原理基础教程
第一章 概述
自动控制原理是一门研究自动控制系统设计与分析的学科，通过对系统输入和输出的关系进行建模和分析，实现对系统的自动调节和控制。自动控制技术广泛应用于工业生产、交通运输、航空航天、能源管理等领域，对提高生产效率、降低能耗、提升产品质量具有重要作用。
第二章 控制系统的基本概念
2.1 控制系统的定义与组成
控制系统由输入、输出、反馈和控制器四个基本部分组成。输入是指控制系统接收的外部信号，输出是指控制系统产生的响应信号，反馈是指将输出信号与参考输入信号进行比较并调整控制器的过程，控制器是指根据反馈信号对输入信号进行调节的装置。
2.2 控制系统的分类
控制系统可分为开环控制系统和闭环控制系统。开环控制系统只根据输入信号进行控制，无法对输出信号进行实时调节；闭环控制系统通过反馈信号对输入信号进行调节，能够实现对输出信号的精确控制。
第三章 系统建模与传递函数
3.1 系统建模的基本原理
系统建模是指将实际的物理系统抽象成数学模型的过程。常用的建模方法有物理建模法、数学建模法和实验建模法。物理建模法通过对系统的物理特性进行建模，数学建模法通过方程描述系统的动态特性，实验建模法通过实验数据拟合得到系统的数学模型。
3.2 传递函数的概念与应用
传递函数是描述系统输入与输出关系的函数，可以用来分析系统的稳定性、响应速度等性能指标。通过对传递函数进行分析，可以确定系统的频率响应、阶跃响应和脉冲响应等。
第四章 控制器设计与分析
4.1 控制器的分类与选择
控制器可分为比例控制器、积分控制器和微分控制器等，不同控制器适用于不同的控制任务。在实际应用中，需要根据系统的性能要求和控制目标选择合适的控制器。
4.2 控制器设计的基本方法
控制器设计的基本方法包括经验法、根轨迹法和频率响应法等。经验法是基于工程经验进行控制器设计，适用于简单的控制任务；根轨迹法和频率响应法是基于系统传递函数进行控制器设计，适用于复杂的控制任务。
《自动控制理论》课件
一、引言
1.1 自动控制理论的定义
1.2 自动控制系统的分类
1.3 自动控制理论的应用领域
二、数学基础
2.1 线性代数基础
2.2 微积分基础
2.3 常微分方程
2.4 拉普拉斯变换
三、经典控制理论
3.1 概述
3.2 传递函数
3.3 系统稳定性分析
3.4 系统响应分析
3.5 系统校正设计
四、现代控制理论
4.1 状态空间描述
4.2 状态空间分析
4.3 控制器设计
4.4 观测器设计
4.5 系统李雅普诺夫稳定性分析
五、线性二次调节器 5.1 概述
5.2 性能指标
5.3 调节器设计
5.4 数字实现
六、非线性控制系统
6.1 非线性系统的特点
6.2 非线性方程和方程组的求解
6.3 非线性系统的分析和设计方法
6.4 非线性控制系统的应用实例
七、模糊控制系统
7.1 模糊控制理论的基本概念
7.2 模糊控制规则和推理方法
7.3 模糊控制器的设计
7.4 模糊控制系统的仿真和应用
八、自适应控制系统
8.1 自适应控制的基本概念
8.2 自适应控制算法
8.3 自适应控制系统的性能分析
8.4 自适应控制的应用实例
九、智能控制系统
9.1 智能控制的基本概念
9.2 人工神经网络在自动控制中的应用 9.3 遗传算法在自动控制中的应用
9.4 模糊神经网络在自动控制中的应用
十、自动控制技术的应用
10.1 工业自动化
10.2 交通运输自动化
10.3 生物医学工程自动化
10.4 家居自动化
六、非线性控制系统
6.1 非线性系统的特点
6.2 非线性方程和方程组的求解
求解非线性方程和方程组通常需要使用数值方法，如牛顿法、弦截法和迭代法等。
6.3 非线性系统的分析和设计方法
对于非线性系统，常用的分析方法有相平面分析、李雅普诺夫方法和描述函数法等。设计方法包括反馈线性化和滑模控制等。
6.4 非线性控制系统的应用实例
例如，臂的控制、电动汽车的稳定控制等。
自动控制原理课件全套教程
自动控制原理课件全套教程
目录
一、基本概念与术语..........................................3
1.1 自动控制的基本概念...................................5
1.2 自动控制系统的组成...................................6
1.3 自动控制系统的分类...................................7
二、控制系统的数学模型......................................8
2.1 系统微分方程的建立..................................10
2.2 系统传递函数的推导..................................11
2.3 系统的频率特性......................................12
三、控制系统的时域分析.....................................13
3.1 系统的稳定性分析....................................15
3.2 系统的动态性能分析..................................15
四、控制系统的频域分析.....................................17
4.1 频率特性的图形表示..................................19 4.2 频率特性的性能分析..................................19
4.3 系统的稳定性判定....................................21
五、控制系统的校正与设计...................................22
