电力负荷计算课后习题解析
习题与思考题
2-1什么叫负荷曲线？负荷曲线有哪些类型？与负荷曲线有关的物理量有哪些？
答：负荷曲线是表征电力负荷随时间变化的曲线，它反映了用户用电的特点和规律。负
与负荷曲线有关的物理量有年最大负荷、年最大负荷荷曲线有日负荷曲线和年负荷曲线。
利用小时、平均负荷和负荷系数。
2-2什么叫年最大负荷利用小时？什么叫年最大负荷和年平均负荷？什么叫负荷系
数？
或 P答：年最大负荷利用小时是一个假想时间，在此时间内，电力负荷按年最大负荷 max P 持续运行所消耗的电能，恰好等于该电力负荷全年实际消耗的电能。年最大负荷是全年 30 P 又叫半小时最大负荷, 平均负。中负荷最大工作班内消耗电能最大的半小时的平均功率 30 t t W内消耗的电能也就是电力负荷在该时间内平均消耗的功率， 荷是电力负荷在一定时间 a
t 的值。除以时间负荷系数又称负荷率，它是用电负荷的平均负荷与其最大负荷的比值，
表征负荷曲线不平坦的程度。
2-3电力负荷按重要程度分哪几级？各级负荷对供电电源有什么要求？
答：电力负荷根据重要程度分为三个等级：一级负荷、二级负荷和三级负荷。
（ 1）一级负荷对供电电源的要求 : 一级负荷属于重要负荷，
因此要求由两路独立电源供电，当其中一路电源发生故障时，另一路电源不会同时受到损坏；
（ 2）二级负荷对供电电源的要求：二级负荷也属于重要负荷，要求由两回路供电，供电变压器也应有两台，每个回路应能承受住全部二级负荷；
（ 3）三级负荷对供电电源的要求：三级负荷为不重要的一般负荷，因此对供电电源无特殊要求。
2-4什么叫计算负荷？为什么计算负荷通常采用30min 最大负荷？正确确定计算负荷
有何意义？
答：通过负荷的统计计算求出的、 用来按发热条件选择供电系统中各元件的负荷值，称
为计算负荷。
（3~4）为发热时间常数。截面由于导体通过电流达到稳定温升的时间大约需要， 及以上的导体，其 16 在
mm30min10min后可达到稳定温升值。，因此载流导体大约经 2
30min 最大负荷 P (亦年最大负荷)是由此可见，计算负荷实际上与从负荷曲线上查得的
P 30max
基本相当的，所以计算负荷也可以认为就是半小时最大负荷。
负荷计算的意义在于能为合理地选择供电系统中的导线、开关电器、变压器等设备，
使电气设备和材料既能得到充分利用又能满足电网的安全运行提供理论根据。 另外，也是选择仪表量程、 整定继电保护的重要依据。 并作为按发热条件选择导线、 电缆和电气设备的依据。
2-5工厂用电设备按其工作制分哪几类？各类工作制的设备容量如何确定？
答：工厂用电设备按其工作制分三类：连续运行工作制、短时运行工作制和断续周期工
作制。
一般连续运行工作制和短时运行工作制的设备容量是所有设备的铭牌额定容量之和；而
断续周期工作制的设备容量是将所有设备在不同负荷持续率下的铭牌额定容量换算到一个
规定的负荷持续率下的容量之和。
2-6需要系数的物理含义是什么？
两者之间存在一个比值关系，因 答：所有的用电设备的计算负荷并不等于其设备容量，
此需要引进需要系数的概念，需要系数为用电设备组的30min
最大负荷与其设备容量的比
值。
2-7需要系数法和二项式法各有何特点？各适用于什么场合？
答：用需要系数法来求计算负荷，其特点是简单方便，计算结果较符合实际，而且长期
使用已积累了各种设备的需要系数，是世界各国均普遍采用的基本方法，适合于多组三相用
电设备的计算负荷。 二项式法的特点是既考虑了用电设备的平均负荷，又考虑了几台最大用
电设备引起的附加负荷， 其计算的结果比按需要系数法计算的结果大得多，适用于容量差别
悬殊的用电设备的负荷计算。
2-8在确定多组用电设备总的视在计算负荷和计算电流时，可否将各组的视在计算负荷 ?应如何正确计算？和计算电流分别直接相加？为什么
答：不可以。 应考虑各组用电设备的最大负荷不同时出现的因素。因此在确定多组用电在加上各组用电设备的只能在各组用电设备中取一组最大的附加负荷，设备的计算负荷时，
平均负荷，即：
P(bP ) (cP) 30 maxixeQ(bP tan ) (cP )
tan 30 maxixemaxS2Q2P 30 30 30SI 30
30 3U N
(cP )cPmaxx xe i
(bP)为各用电设备组平均为各用电设备组附加负荷式中，中的最大值；
bP tan (cP ) tan 相对应的功率因数角正切值；的总和；为与负荷为各用电设备 maxemaxx
组相应的功率因数角正切值。
2-9 在接有单项用电设备的三相线路中，什么情况下可将单向设备与三相设备按三相负
荷的计算方法确定负荷？而在什么情况下应进行单相负荷计算?
答：单相设备接在三相线路中， 应尽可能均衡分配。在进行负荷计算时，如果三相线路
中单相设备的总容量不超过三相设备总容量的15%，则不论单相设备如何分配，单相设备
15%时，可与三相设备综合按三相负荷平衡计算。如果单相设备总容量超过三相设备容量的
则应将单相设备容量换算为等效三相设备容量，再与三相设备容量相加。
2-10 如何分配单相（220V、 380V）用电设备可使计算负荷最小？如何将单相负荷简便
地换算成三相负荷？
答：可以用负荷密度法和需要系数法来分配用电设备；
1）单相设备的总容量不超过三相设备总容量的15%，单相设备可与三相设备换算：（
2）单相设备总容量超过三相设备容量的15%时，应换算为等综合按三相负荷平衡计算。（
效三相设备容量，在算出三相等效计算负荷。
2-11 在负荷统计中需要考虑的功率损耗有哪些？如何计算？
答：在负荷统计中需要考虑的功率损耗有有功功率损耗和无功功率损耗，有功损耗
PPSPP230 ) (
PNT 0T T0T NT 2S NT无功损耗
S3022 % % U ) (
QQ I ()SQ k0TNT0T NTTS100100 NT
P Q ——分别为变压器空载时的有功及无功损耗，，kW， kvar ；式中， 0T0T
QP ——分别为变压器额定负载时的有功及无功损耗，，kW、kVar ； NT NT
S ——变压器的额定容量，kVA； NT
S——计算负荷的视在容量，kVA； 30
——变压器的负荷率；
I % U % P P ，，，均可在产品目录中查到。 0T0TkNT
2-12 什么叫尖峰电流？如何计算单台和多台设备的尖峰电流？
I 是指单台或多台用电设备持续答：尖峰电流1~2s 的短时最大负荷电流。 pk
单台设备的尖峰电流的计算：
尖峰电流就是用电设备的起动电流，即
I I K I stpk Nst
I ——用电设备的起动电流；式中， st
I ——用电设备的额定电流； N
K 5~7鼠笼电机一般为，绕线型电机一(可查样本或铭牌，
——用电设备的起动电流倍数st般为 2~3，直流电机一般为 1.7，电焊变压器一般为 3 或稍大 )。
多台设备的尖峰电流的计算：
计算多台用电设备供电干线的尖峰电流时， 只考虑其中一台用电设备启动， 该设备启动电流的增加值最大，而其余用电设备达到最大负荷电流。因此，计算公式为 II
(II) （2-53）maxst
pk30N
I ——全部设备投入运行时线路的计算电流，式中， 30
(I I ) ——用电设备组启动电流与额定电流之差中的最大电流。
maxNst
2-13 企业总降压变电站及车间变电所中变压器台数及容量应如何确定？
答：（ 1）变压器台数的确定
一般一个车间尽量选择一台变压器；如果一、二级负荷所占比例较大，应选用两台变
压器， 若能从邻近用户取得备用电源时，也可选用一台变压器。企业总降压变电所主变压器
台数应根据企业的负荷类型来确定。对于中、 大型企业或具有一、二级负荷的企业，一般选
只有在分期建设，用两台变压器， 以保证对一、二级类负荷供电的可靠性。经济比较具有优
越性时，或两台大容量变压器需增加限制短路电流的设备，以及
6KV 30A电网接地电流大于
时，才考虑选用三台变压器。
（ 2）变压器容量的确定
对车间变压器可根据车间的计算负荷来确定。不论选用一台还是两台，其额定容量均按
S S；等于或大于计算容量计算，即 30 NT
对总降压变压所中的主变压器，其额定容量按等于或略大于补偿
当选择一台变压器时，
SS 后的总计算容量来选择，即； NT 30
当选择两台变压器时，若同时工作， 每台变压器的额定容量应按

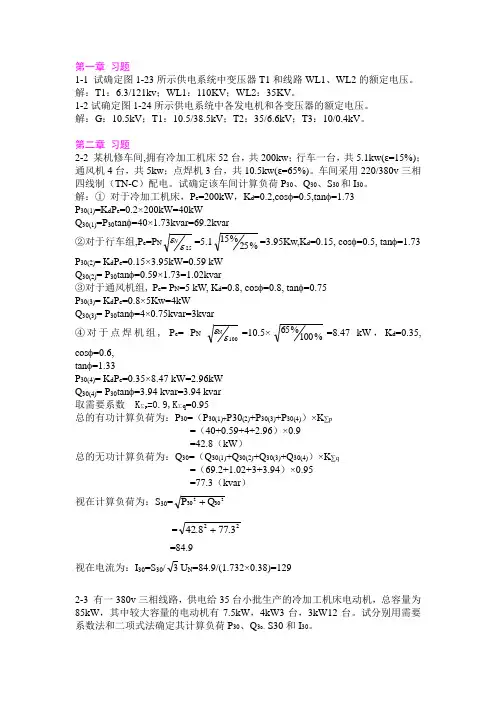

(完整版)工厂供电_第四版课后习题习题答案
第一章 习题
1-1 试确定图1-23所示供电系统中变压器T1和线路WL1、WL2的额定电压。
解：T1：6.3/121kv；WL1：110KV；WL2：35KV。
1-2试确定图1-24所示供电系统中各发电机和各变压器的额定电压。
解：G：10.5kV；T1：10.5/38.5kV；T2：35/6.6kV；T3：10/0.4kV。
第二章 习题
2-2 某机修车间,拥有冷加工机床52台，共200kw；行车一台，共5.1kw(ε=15%)；通风机4台，共5kw；点焊机3台，共10.5kw(ε=65%)。车间采用220/380v三相四线制（TN-C）配电。试确定该车间计算负荷P30、Q30、S30和I30。
解：① 对于冷加工机床，Pe=200kW，Kd=0.2,cos=0.5,tan=1.73
P30(1)=KdPe=0.2×200kW=40kW
Q30(1)=P30tan=40×1.73kvar=69.2kvar
②对于行车组,Pe=PN25N=5.1%25%15=3.95Kw,Kd=0.15, cos=0.5, tan=1.73
P30(2)= KdPe=0.15×3.95kW=0.59 kW
Q30(2)= P30tan=0.59×1.73=1.02kvar
③对于通风机组, Pe= PN=5 kW, Kd=0.8, cos=0.8, tan=0.75
P30(3)= KdPe=0.8×5Kw=4kW
Q30(3)= P30tan=4×0.75kvar=3kvar
④对于点焊机组, Pe= PN 100N=10.5×%100%65=8.47 kW，Kd=0.35,
cos=0.6,
tan=1.33
P30(4)= KdPe=0.35×8.47 kW=2.96kW
Q30(4)= P30tan=3.94 kvar=3.94 kvar
取需要系数 K∑p=0.9,K∑q=0.95

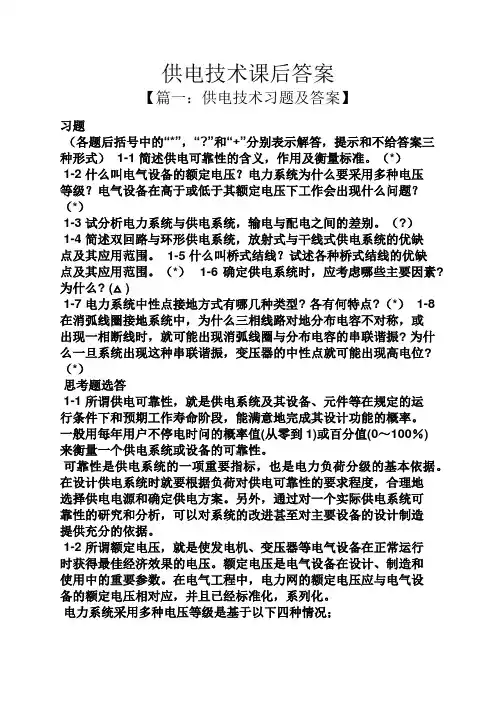

供电技术课后答案
供电技术课后答案
【篇一：供电技术习题及答案】
习题
（各题后括号中的“*”，“?”和“+”分别表示解答，提示和不给答案三种形式） 1-1 简述供电可靠性的含义，作用及衡量标准。（*）
1-2 什么叫电气设备的额定电压？电力系统为什么要采用多种电压等级？电气设备在高于或低于其额定电压下工作会出现什么问题？（*）
1-3 试分析电力系统与供电系统，输电与配电之间的差别。（?）
1-4 简述双回路与环形供电系统，放射式与干线式供电系统的优缺点及其应用范围。 1-5 什么叫桥式结线？试述各种桥式结线的优缺点及其应用范围。（*） 1-6 确定供电系统时，应考虑哪些主要因素?为什么? (△)
1-7 电力系统中性点接地方式有哪几种类型? 各有何特点?（*） 1-8
在消弧线圈接地系统中，为什么三相线路对地分布电容不对称，或出现一相断线时，就可能出现消弧线圈与分布电容的串联谐振? 为什么一旦系统出现这种串联谐振，变压器的中性点就可能出现高电位?（*）
思考题选答
1-1 所谓供电可靠性，就是供电系统及其设备、元件等在规定的运行条件下和预期工作寿命阶段，能满意地完成其设计功能的概率。一般用每年用户不停电时问的概率值(从零到1)或百分值(0～100％)来衡量一个供电系统或设备的可靠性。
可靠性是供电系统的一项重要指标，也是电力负荷分级的基本依据。在设计供电系统时就要根据负荷对供电可靠性的要求程度，合理地选择供电电源和确定供电方案。另外，通过对一个实际供电系统可靠性的研究和分析，可以对系统的改进甚至对主要设备的设计制造提供充分的依据。
1-2 所谓额定电压，就是使发电机、变压器等电气设备在正常运行时获得最佳经济效果的电压。额定电压是电气设备在设计、制造和使用中的重要参数。在电气工程中，电力网的额定电压应与电气设备的额定电压相对应，并且已经标准化，系列化。
电力系统采用多种电压等级是基于以下四种情况； 1)目前，我国发电机的额定电压为6.3 、10.5或15.75kv (少数大容量发电机为24kv) 等。

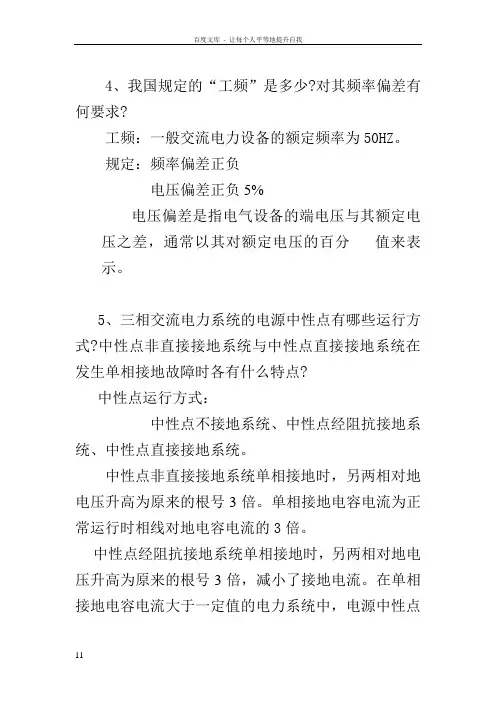

工厂供电刘介才第五版课后习题答案
百度文库 - 让每个人平等地提升自我
11
4、我国规定的“工频”是多少?对其频率偏差有何要求?
工频：一般交流电力设备的额定频率为50HZ。
规定：频率偏差正负
电压偏差正负5%
电压偏差是指电气设备的端电压与其额定电压之差，通常以其对额定电压的百分 值来表示。
5、三相交流电力系统的电源中性点有哪些运行方式?中性点非直接接地系统与中性点直接接地系统在发生单相接地故障时各有什么特点?
中性点运行方式：
中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。
中性点非直接接地系统单相接地时，另两相对地电压升高为原来的根号3倍。单相接地电容电流为正常运行时相线对地电容电流的3倍。
中性点经阻抗接地系统单相接地时，另两相对地电压升高为原来的根号3倍，减小了接地电流。在单相接地电容电流大于一定值的电力系统中，电源中性点百度文库 - 让每个人平等地提升自我
22 必须采取经消弧线圈接地的运行方式。
中性点直接接地系统单相接地时，另两相对地电压不变，变成单相接地短路。
6、低压配电系统中的中性线(N线)、保护线(PE线)和保护中性线(PEN线)各有哪些功能? TN—C系统、TN—S系统、TN-C-S系统、TT系统和IT系统各有哪些特点，各适于哪些场合应用?
中性线(N线)的功能：一是用来接用额定电压为系统相电压的单相用电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负荷中性点的电位偏移。
保护线(PE线)的功能：它是用来保障人身安全、防止发生触电事故用的接地线。系统中所有设备的外露可导电部分(指正常不带电压但故障情况下可能带电压的易被触及的导电部分，例如设备的金属外壳、金属构架等)通过保护线接地。
保护中性线(PEN线)的功能：它兼有中性线(N线)和保护线(PE线)的功能。这种保护中性线在我国通称为“零线”，俗称“地线”。
工厂供电 刘介才版 课后习题答案 全
第一章
1、工厂供电对工业生产有何重要作用?对工厂供电工作有哪些基本要求?
重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。如果工厂供电突然中断，则对工业生产可能造成严重的后果。例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。
基本要求：
1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?
工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。 配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。然而这要根据厂区的环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。
3、什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?
电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。

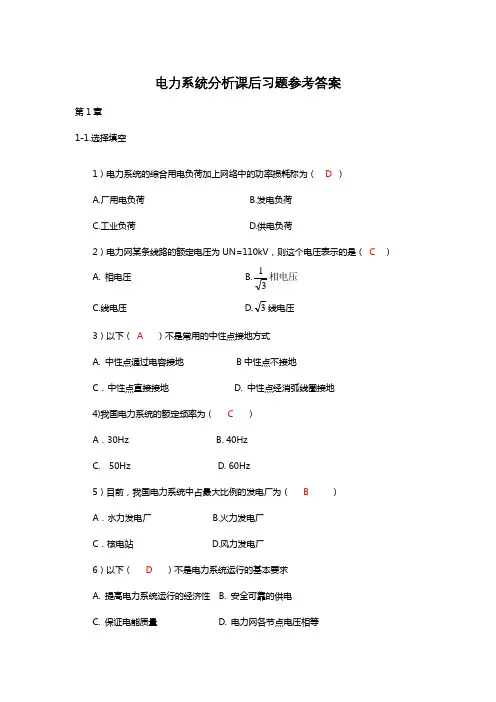

电力系统分析课后习题参考答案
电力系统分析课后习题参考答案
第1章
1-1.选择填空
1）电力系统的综合用电负荷加上网络中的功率损耗称为（ D ）
A.厂用电负荷 B.发电负荷
C.工业负荷 D.供电负荷
2）电力网某条线路的额定电压为UN=110kV，则这个电压表示的是（ C ）
A. 相电压 B.相电压31
C.线电压 D.3线电压
3）以下（ A ）不是常用的中性点接地方式
A. 中性点通过电容接地 B中性点不接地
C． 中性点直接接地 D. 中性点经消弧线圈接地
4)我国电力系统的额定频率为（ C ）
A．30Hz B. 40Hz
C. 50Hz D. 60Hz
5）目前，我国电力系统中占最大比例的发电厂为（ B ）
A．水力发电厂 B.火力发电厂
C．核电站 D.风力发电厂
6）以下（ D ）不是电力系统运行的基本要求
A. 提高电力系统运行的经济性 B. 安全可靠的供电
C. 保证电能质量 D. 电力网各节点电压相等 7）以下说法不正确的是（ B ）
A．火力发电需要消耗煤、石油 B.水力发电成本比较大
C．核电站的建造成本比较高 D. 太阳能发电是理想的能源
8）当传输的功率（单位时间传输的能量）一定时，（ A ）
A．输电的电压越高，则传输的电流越小
B．输电的电压越高，线路上的损耗越大
C．输电的电压越高，则传输的电流越大
D．线路损耗与输电电压无关

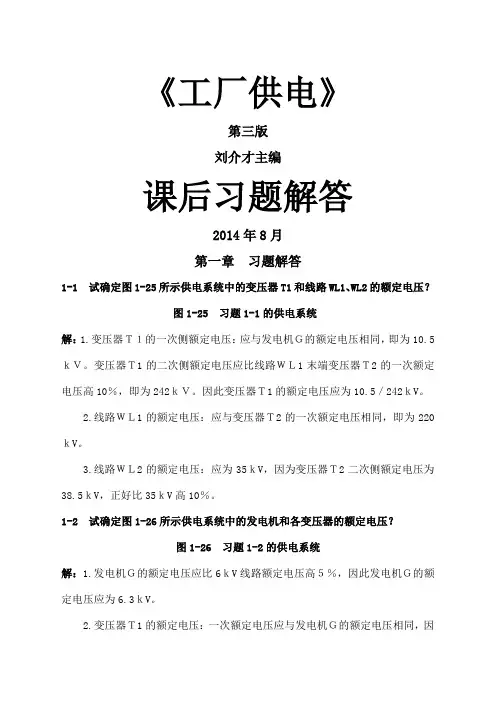

《工厂供电(第版)》刘介才(课后习题详细答案)
《工厂供电》
第三版
刘介才主编
课后习题解答
2014年8月
第一章 习题解答
1-1 试确定图1-25所示供电系统中的变压器T1和线路WL1、WL2的额定电压？
图1-25 习题1-1的供电系统
解：1.变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。因此变压器Ｔ1的额定电压应为10.5／242ｋV。
2.线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。
3.线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。
1-2 试确定图1-26所示供电系统中的发电机和各变压器的额定电压？
图1-26 习题1-2的供电系统
解：1.发电机Ｇ的额定电压应比6ｋV线路额定电压高５％，因此发电机Ｇ的额定电压应为6.3ｋV。
2.变压器Ｔ1的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因此其一次额定电压应为6ｋV。Ｔ1的二次额定电压应比220/380V线路额定电压高10％，因此其二次额定电压应为0.4ｋV。因此变压器Ｔ1的额定电压应为6／0.4ｋV。
3.变压器Ｔ2的额定电压：其一次额定电压应与发电机的额定电压相同，即其一次额定电压应为6.3ｋV。Ｔ2的二次额定电压应比110ｋV电网电压高10％，即其二次额定电压应为121ｋV。因此变压器Ｔ2的额定电压应为6.3／121ｋV。
4.变压器Ｔ3的额定电压：其一次额定电压应与110ｋV线路的额定电压相同，即其一次额定电压应为110ｋV。Ｔ3的二次额定电压应比10kＶ电压高10％，即其二次额定电压应为11ｋV。因此变压器Ｔ3的额定电压应为110／11ｋV。
1-3 某厂有若干车间变电所，互有低压联络线相连。其中某一车间变电所装有一台无载调压型配电变压器，其高压绕组有+5%、0、—5% 三个电压分接头，现调在主接头“0”的位置（即U1 N ）运行。但是白天生产时，低压母线电压只有360V（额定电压为380V），而晚上不生产时，低压母线电压又高达415V。试问此变电所低压母线昼夜电压偏差范围（%）为多少？宜采取哪些改善措施？
电力系统分析课后习题解答
电力系统分析课后习题解答
第1章 绪论
1-1
答：能保证电气设备正常运行，且具有最佳技术指标和经济指标的电压，称为额定电压。
用电设备的额定电压和电网的额定电压相等。
发电机的额定电压比所连接线路的额定电压高5％，用于补偿电网上的电压损失。
变压器一次绕组的额定电压等于电网的额定电压。
当升压变压器与发电机直接相连时，一次绕组的额定电压与发电机的额定电压相同。
变压器二次绕组的额定电压一般比同级电网的额定电压高10％。
当变压器二次侧输电距离较短，或变压器阻抗较小（小于7％）时，二次绕组的额定电压可只比同级电网的额定电压高5％。
%
1-2
答：一般情况下，输电线路的电压越高，可输送的容量（输电能力）就越大，输送的距离也越远。因为输电电压高，线路损耗少，线路压降就小，就可以带动更大容量的电气设备。
在相同电压下，要输送较远的距离，则输送的容量就小，要输送较大的容量，则输送的距离就短。当然，输送容量和距离还要取决于其它技术条件以及是否采取了补偿措施等。
1-3
答：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能，恰好等于该电力负荷全年实际消耗的电能。
1-4
解：（1）G：；T-1：242kV；T-2：220kV/121kV，220kV/；T-3：110kV/11kV；
T-4：35kV/；T-5：，（长线路） （短线路）
（2）T-1工作于+5%抽头：实际变比为242×（1+5%）=，即KT-1==；
T-2工作于主抽头：实际变比为KT-2(1-2)=220/121=；KT-2(1-3)=220/=；
)
KT-2(2-3)=121/=；
T-3工作于%抽头：实际变比为KT-3=110×%)/11=；
T-4工作于-5%抽头：实际变比为KT-4=35×(1-5%)/=；
T-5工作于主抽头：实际变比为KT-5=(3+3×5%)=。
《工厂供电(第3版)》刘介才(课后习题详细答案解析)
WORD格式 编辑整理
专业知识分享
《工厂供电》
第三版
刘介才主编
课后习题解答
2014年8月
WORD格式 编辑整理
专业知识分享 第一章 习题解答
1-1 试确定图1-25所示供电系统中的变压器T1和线路WL1、WL2的额定电压？
图1-25 习题1-1的供电系统
解：1.变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。因此变压器Ｔ1的额定电压应为10.5／242ｋV。
2.线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。
3.线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。
1-2 试确定图1-26所示供电系统中的发电机和各变压器的额定电压？
图1-26 习题1-2的供电系统
解：1.发电机Ｇ的额定电压应比6ｋV线路额定电压高５％，因此发电机Ｇ的额定电压应为6.3ｋV。
2.变压器Ｔ1的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因此其一次额定电压应为6ｋV。Ｔ1的二次额定电压应比220/380V线路额定电压高10％，因此其二次额定电压应为0.4ｋV。因此变压器Ｔ1的额定电压应为6／0.4ｋV。
3.变压器Ｔ2的额定电压：其一次额定电压应与发电机的额定电压相同，即其一次额定电压应为6.3ｋV。Ｔ2的二次额定电压应比110ｋV电网电压高10％，即其二次额定电压应为121ｋV。因此变压器Ｔ2的额定电压应为6.3／121ｋV。
4.变压器Ｔ3的额定电压：其一次额定电压应与110ｋV线路的额定电压相同，即其一次额定电压应为110ｋV。Ｔ3的二次额定电压应比10kＶ电压高10％，即其二次额定电压应为11ｋV。因此变压器Ｔ3的额定电压应为110／11ｋV。
《供电技术-第四版》课后题答案解析-问答题部分
第一章
1-1试述电力系统的组成及各部分的作用？
各级电压的电力线路将发电厂、变配电所和电力用户联系起来的一个发电、输电、变电、配电及用电的整体即为电力系统。电力系统由以下几部分组成：
（1）发电 将一次能源转换成电能的过程即为“发电”。根据一次能源的不同，有火力发电、水力发电和核能发电，还有风力、地热、潮汐和太阳能等发电方式。
（2）变电与配电
变电所的功能是接受电能、转换电压和分配电能。
仅用于接收和分配电能，而没有变压器的场所称为配电所
（3）电力线路 电力线路将发电厂、变电所和电能用户连接起来，完成输送电能和分配电能的任务。
（4）电能用户 包括工业、企业在内的所有用户（用电单位），使用（消耗）电能
1-4 电力系统中性点运行方式有哪几种？各自的特点是什么？
答： 电力系统中性点运行方式有中性点有效接地系统（包括中性点直接接地系统）和中性点非有效接地系统（包括中性点不接地和中性点经消弧线圈或电阻接地）。
1）中性点不接地系统
特点：发生单相接地故障时，线电压不变，非故障相对地电压升高到原来相电压的√3倍，故障相电容电流增大到原来的3倍。
2）中性点经消弧线圈接地系统
特点：发生单相接地故障时，与中性点不接地系统一样，非故障相电压升高√3倍，三相导线之间的线电压仍然平衡。
3）中性点直接接地系统
特点：当发生一相对地绝缘破坏时，即构成单相接地故障，供电中断，可靠性降低。但由于中性点接地的钳位作用，非故障相对地电压不变。电气设备绝缘水平可按相电压考虑。在380/220V低压供电系统中，采用中性点直接接地可以减少中性点的电压偏差，同时防止一相接地时出现超过250V的危险电压。
1-5简述用户供电系统供电质量的主要指标及其对用户的影响
答：
决定用户供电质量的主要指标为电压、频率和可靠性。
影响：①当电压出现偏差时会对用电设备的良好运行产生影响；电压波动和闪变会使电动机转速脉动、电子仪器工作失常；出现高次谐波会干扰自动化装置和通信设备的正常工作；产生三相不对称电压会影响人身和设备安全。②频率偏差不仅影响用电设备的工作状态、产品的产量和质量，而且影响电力系统的稳定运行。③根据负荷等级来保证供电系统的可靠性。
《工厂供电(第3版)》刘介才(课后习题详细答案)
《工厂供电（第3版）》刘介才（课后习题详细答案）
第三版
刘介才主编
课后习题解答
第一章习题解答
1-1试确定图1-25所示供电系统中的变压器T1和线路WL1、WL2的额定电压？
图1-25习题1-1的供电系统
解：1.变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。因此变压器Ｔ1的额定电压应为10.5／242ｋV。
2.线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。
3.线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。
1-2试确定图1-26所示供电系统中的发电机和各变压器的额定电压？
图1-26习题1-2的供电系统
解：1.发电机Ｇ的额定电压应比6ｋV线路额定电压高５％，因此发电机Ｇ的额定电压应为6.3ｋV。 2.变压器Ｔ1的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因此其一次额定电压应为6ｋV。Ｔ1的二次额定电压应比220/380V线路额定电压高10％，因此其二次额定电压应为0.4ｋV。因此变压器Ｔ1的额定电压应为6／0.4ｋV。
3.变压器Ｔ2的额定电压：其一次额定电压应与发电机的额定电压相同，即其一次额定电压应为6.3ｋV。Ｔ2的二次额定电压应比110ｋV电网电压高10％，即其二次额定电压应为121ｋV。因此变压器Ｔ2的额定电压应为6.3／121ｋV。
4.变压器Ｔ3的额定电压：其一次额定电压应与110ｋV线路的额定电压相同，即其一次额定电压应为110ｋV。Ｔ3的二次额定电压应比10kＶ电压高10％，即其二次额定电压应为11ｋV。因此变压器Ｔ3的额定电压应为110／11ｋV。
1-3某厂有若干车间变电所，互有低压联络线相连。其中某一车间变电所装有一台无载调压型配电变压器，其高压绕组有+5%、0、—5%三个电压分接头，现调在主接头“0”的位置（即U1N）运行。但是白天生产时，低压母线电压只有360V（额定电压为380V），而晚上不生产时，低压母线电压又高达415V。试问此变电所低压母线昼夜电压偏差范围（%）为多少？宜采取哪些改善措施？
