LED节能灯电路图
本文为广大的朋友奉献一款贴片LED节能灯的制作资料和贴片LED灯的简易制作过程，包含贴片LED节能灯制作电路图。以下是10贴片LED灯的制作电路图：
图1
图1是一款贴片LED照明灯具的实用电路图,该灯使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的10颗贴片LED提供恒流电源.贴片LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对贴片LED的影响,包括光衰和发热的问题,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED的电流增大,C2是滤波电容,实际在LED电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在400V 以上的涤纶电容或CBB电容,滤波电容要用耐压250v以上.此电路适合驱动7-12只20mA的贴片LED。
以下给大家介绍制作全过程
图2是电路板图PCB
图2 这中圆形的板子手工制作比较麻烦，建议买成品板。
图3 将灯板上锡，注意一定要均匀，锡不要太薄也不能太厚。
图4 制作工具
制作工具：
尖嘴钳或斜口钳1把，调温电烙铁带接地线，防静电手环，指甲剪，优质细焊锡丝，优质松香，AB胶，最好有一只直流电流表50mA的（不能用万用表代替）。
选择贴片LED
贴片LED要选用高亮度的，产品亮度：5500-6000MCD（纯白光），电压:3.2-3.4V，电流:20MA，焊接温度：250发光角度：120色温：5500K。
安装焊接贴片LED:
将电路板安装正面朝上，将贴片LED极性方向放好，注意贴片LED正面有一个角有缺口，缺口处脚为正极（共6只脚），安装方向要一致，切勿装反因为贴片LED是单向导电性而此电路采用的是串联电路，只要有一只装反整组灯就不会亮。
6只脚对好刚才上过的锡，用手固定贴片LED后就可以进行焊接了，焊接要用30-35W的烙铁并接地线，焊接温度控制在240度以内，时间不能超过2秒。这样灯板就算组装完成了。（图5）
图5
接下来就要组装电源，电源的焊接更加简单焊接成功如下图，因为灯杯里空间有限，元件要做一下整理以减少体积方便安装。（图6）
图6
电源和灯板焊好后就可以接线测试了。
图7
做一下电流测试：看是否可以满足要求。
下面开始组装成品贴片LED灯具了，电源板上有个小孔，灯杯里有一个小圆柱形角，把电源板的孔对准小圆柱插入，用电烙铁加热圆柱固定的更牢固些。
最后用配好的AB胶图在灯杯的边缘再把灯板装进去压几分钟胶水就固化了。这样一个实用的贴片LED节能灯就制作好了可以使用了。
制作注意事项：因为贴片LED对静电是非常的敏感，静电很容易对贴片LED造成损害，轻则性能下降，重则造成贴片LED反向击穿短路，所以在接触贴片LED时一定要做好静电防护，佩带防静电手环，使用防静电烙铁，普通烙铁一定要接地线。有条件的还需要使用防静电台垫。
废旧节能灯改LED灯 电路分析
废旧节能灯改LED灯电路分析 家里10W以下的节能灯损坏，大部分是灯管的灯丝烧断，电子镇流器是好的。只要改动一下，不需要大手术就可以改制成电子变压器，经整流滤波后作为LED灯使用。 用来改制的时候，如何判别节能灯是灯管损坏而电子镇流器完好呢。从外观上看，灯管烧坏的节能灯在灯管根部都有烧黑的现象，撬开灯座看电子镇流器电路板，电解电容没有鼓起或漏液、聚酯电容没有变色、电阻没有烧坏变黑的地方，三极管也没有烧坏变色崩坏现象。然后用万用表测量灯管，4根引线应该是两两导通的，如果有一组不通则是灯丝烧断。根据以上就可以判断出节能灯头是否灯管烧坏，选出好的电子镇流器。 10W以下常见的电子镇流器电路形式和改装方法： 1、单电解电容滤波式的电路： 这种电路从220V整流出来，只有一个电解电容滤波。后面的自激电路也大同小异，变化的地方只是三极管外围元件多与少，基极连接的电阻和电解电容位置不同，线圈L和电容C 的位置不同而已。但电路基本上没有太大变动。 判断要点：整流出来只有一个400V的滤波电解，高频变压器B次级出来通过灯管灯丝和整流出来的+极之间串有2个高耐压的电容C和C1（C1的接法位置不会变，但C可以接到电源+极也可以接到线圈L的后面），C通过灯管灯丝和C1是串联的。
图1图2
图3 以上是拆了多个节能灯头绘出的电路，基本形式是一样的。改制方法也一样。 改装时只要把灯管拆掉，在电路板处把灯管引线的a，d点连接起来，电容C1拆掉不要。把线圈L改绕成变压器即可，注意一点就是线圈L采用的磁芯需要是E字型的，采用一字型磁芯的线圈是不可用于改制的。另外13001有两种封装，管脚排列不同。 以图1为例，改装后的电原理图： 改绕线圈L为变压器，在电路板空余处焊上整流二极管
节能灯电路图

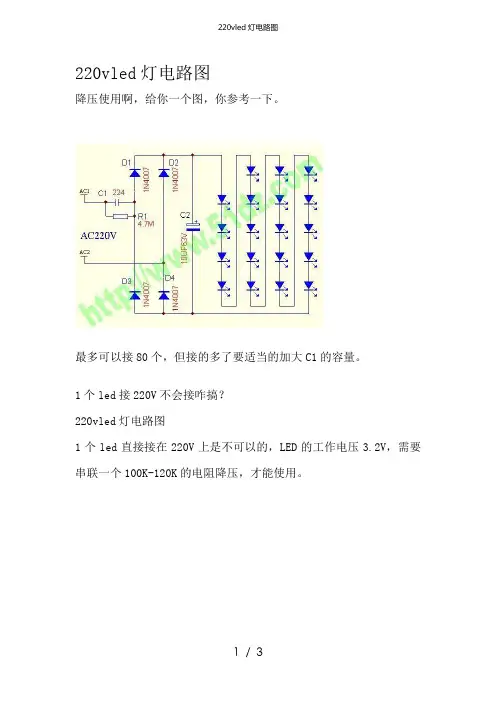

220V交流电源供电的电容限流式LED节能灯图 1、高亮LED应用电路图集 1.采用220V交流电源的电阻限流式小射灯或台灯 图1电路的特点是制作简单，根据本地区电源电压的高低，一般可用管子90-100只串联。管子的数量如果太少效率相对就较低。限流电阻R根据电源电压和管子的数量适当调整以控制发光管的电流，一般不要超过20mA。对于电源电压不稳定和波动较大的地区，发光管的电流也会跟着电压的波动而有所波动，这是它的缺点。限流电阻R的功率要求2W以上，以免发热损坏（发光管数量越少，R的阻值就要越大且功率也要越大）。本电路总耗电功率不足6W。如果用于制作射灯，则宜选用聚光型的发光管，如果用于制作一般照明台灯，则宜选用散光型的发光管。 / 2、2、采用恒流源电路的220V交流电源小射灯或节能照明灯 图2是采用恒流源的电路，虽然电路多用了几个元件，增加了一些成本，但使用效果要比只用电阻限流的电路好得多，即使电压波动较大，电路仍然能保持电流恒定不变，这对发光管的寿命是非常有利的，本电路中的主要元件三极管，要求其耐压要400V以上，功率也要10W以上的大功率管，如MJE13003、MJE13005等，并且要加上散热片，滤波电容C容量为4.7uF，耐压要有400V以上，发光管电流的大小由R2调整决定，为方便调整可用可变电阻调整后再换上相同阻值的固定电阻，本电路可带发光管数量少则十几只，最多可达到90多只，在此范围内的电流都能基本保持恒定不变。本电路使用发光管数量也不可太少，越少其效率也越低。本电路总耗电功率约6W。 3、采用220V交流电源的电容限流式节能照明灯 图3电路的优点是成本较低体积较小，电路的电流也相对恒定，通过管子的电流大小主要由C1决定。本电路具有完善的三重防冲击电流设计，能最大限度的保护发光管的安全。即R2防开灯时的大电流对整流管的冲击；电容C2起滤波并和R2、R3共同起防开灯时大
LED节能灯的工作原理
LED节能灯的工作原理 节能灯主要是通过镇流器给灯管灯丝加热，大约在1160K温度时，灯丝就开始发射电子（因为在灯丝上涂了一些电子粉），电子碰撞氩原子产生非弹性碰撞，氩原子碰撞后获得了能量又撞击汞原子，汞原子在吸收能量后跃迁产生电离 1、LED发光机理：PN结的端电压构成一定势垒，当加正向偏置电压时势垒下降，P区和N区的多数载流子向对方扩散。由于电子迁移率比空穴迁移率大得多，所以会出现大量电子向P区扩散，构成对P区少数载流子的注入。这些电子与价带上的空穴复合，复合时得到的能量以光能的形式释放出去。这就是PN结发光的原理。 2、LED发光效率：一般称为组件的外部量子效率，其为组件的内部量子效率与组件的取出效率的乘积。所谓组件的内部量子效率，其实就是组件本身的电光转换效率，主要与组件本身的特性（如组件材料的能带、缺陷、杂质）、组件的垒晶组成及结构等相关。而组件的取出效率则指的是组件内部产生的光子，在经过组件本身的吸收、折射、反射后，实际在组件外部可测量到的光子数目。因此，关于取出效率的因素包括了组件材料本身的吸收、组件的几何结构、组件及封装材料的折射率差及组件结构的散射特性等。而组件的内部量子效率与组件的取出效率的乘积，就是整个组件的发光效果，也就是组件的外部量子效率。早期组件发展集中在提高其内部量子效率，主要方法是通过提高垒晶的质量及改变垒晶的结构，使电能不易转换成热能，进而间接提高LED的发光效率，从而可获得70%左右的理论内部量子效率，但是这样的内部量子效率几乎已经接近理论上的极限。在这样的状况下，光靠提高组件的内部量子效率是不可能提高组件的总光量的，因此提高组件的取出效率便成为重要的研究课题。目前的方法主要是：晶粒外型的改变——TIP结构，表面粗化技术。 3、LED电气特性：电流控制型器件，负载特性类似PN结的UI曲线，正向导通电压的极小变化会引起正向电流的很大变化（指数级别），反向漏电流很小，有反向击穿电压。在实际使用中，应选择。LED正向电压随温度升高而变小，具有负温度系数。LED消耗功率，一部分转化为光能，这是我们需要的。剩下的就转化为热能，使结温升高。散发的热量（功率）可表示为。 4、LED光学特性：LED提供的是半宽度很大的单色光，由于半导体的能隙随温
LED节能灯电路图
LED节能灯电路图--不需要外部开关的大功率LED灯具驱动电路图 随着新一代的新LED实现了较高的功率和效率，这些设备的应用逐渐扩展到了新的领域，如手电筒或车辆应用等。大功率LED与白炽灯泡及荧光灯管等共同应用于环境照明中。电流源是对LED供电的最佳方式。由于多数的能源，包括电池、发电机及工业主电源，越来越像电压源而不是像电流源，LED需要在其与电源之间插入某些电子电路。这种电路可以很简单，如同串联电阻器。但考虑到能源效率及其它因素，最好的是高效的电压馈入式电流源。对于电流大于0.35A的LED，感应式开关稳压通常是最佳选择。 本设计实例提供了一系列基于单电源集成电路开关稳压器电路，主要是为了提高效率和减小体积。电路设计师为了实现此目标，尽量减少使用较大的元件，如外接功率晶体管、开关、大电容、电流检测电阻，并采用持续的大密度光源尽可能扩展光照范围来维持电路正常运行。 图1、2、3中的电路适合采用三、四个碱性电池、镍氢电池（NiMH）或镉镍电池(Ni Cd)组成的电源供电。图4和图5中的电路可用于汽车，其配电系统的标称线路电压为12V、24V或42V。图4、5中的电路也可用于包括24V配电线路进行控制的工业系统和应急子系统及电信应用，其系统电源为–48V线路电压。 图一 这些电路的设计者们采用相同的概念：全面集成的单芯IC开关稳压器和微功耗运算放大器。运算放大器驱动IC上的1.25V反馈端子。尽管该节点针对的是标准电压稳压器的拓扑结构，运算放大器将其与小得多的电流检测电压及略有差异的电流调节器拓扑结构相匹配。这些电路都不需要使用外部电源开关。由于不需要平滑处理LED电流中的高频纹波，这种设计避免了开关稳压器中常用的较大值的滤波电容。所有电路的共同点是可以选择变暗功能，方法是在运算放大器的输入端引入可由电阻和电位器调节的偏置来实现。根据IC的不同，电阻及电位器可由内部稳压器的VD或CVL端子来供电。
节能灯电子镇流器工作原理
盛年不重来，一日难再晨。及时宜自勉，岁月不待人。 节能灯电子镇流器工作原理 这几年来，电子镇流荧光灯行业持续大发展，产品水平不断提高，中国在世界上作为节能灯大国的地位已经确立;中国还要进一步成为节能灯强国，这就需要对产品技术和相应的技术基础理论进行进一步的探索。在对灯用三极管损坏机理的深入研讨中，笔者感到这以前对荧光灯电子镇流工作原理的描述越来越满足不了需要，甚至其中还有谬误之处，有必要对其进行更深入仔细的研究探讨。为避免复杂的数学推导，本文用较多的实测波形图加以说明。 电子镇流器工作最基本的原理是把50HZ 的工频交流电，变成20-50KHZ 的较高频率的交流电，半桥串联谐振逆变电路中上下两个三极管在谐振回路电容、电感、灯管、磁环的配合下轮流导通和截止，把工频交流电整流后的直流电变成较高频率的交流电。但是，具体工作过程中，不少书刊上把谐振回路电容充放电作为主要因素来描述，甚至认为“振荡电路的振荡频率是由振荡电路充放电的时间常数决定的”。 我们感到谐振回路电容充电和放电是变流过程中的一个重要因素，但是，振荡电路的振荡频率却不能说就是由振荡电路的充放电时间常数决定的，电路工作状态下可饱和脉冲变压器(磁环)磁导率变化曲线的饱和点和三极管的存储时间ts 是工作周期的重要决定因素。 三极管开关工作的具体过程中，不少书刊认为“基极电位转变为负电位”使导通三极管转变为截止，”T1(磁环)饱和后，各个绕组中的感应电势为零”“VT1 基极电位升高VT2 基极电位下降”;我们认为实际工作情况不是这样的。 一、三极管开关工作的三个重要转折点： 1、三极管怎样由导通转变为截止——第一个转折点： 不管是图1 用触发管DB3 产生三极管的起始基极电流Ib，还是基极回路带电容的半桥电路由基极偏置电阻产生三极管VT2 的起始基极电流Ib，三极管的Ib 产生集电极电流Ic，通过磁环绕组感应，强烈的正反馈使Ic 迅速增长，三极管导通,那么三极管是怎样由导通转变为截止的?
ed节能灯电路图及制作过程
ed节能灯电路图及制作过程 为了让广大的电子爱好者和电子DIY发烧友能够自己制作简易的贴片LED节能灯,现博主特意为广大的朋友奉献一款贴片LED节能灯的制作资料和贴片LED灯的简易制作过程包含贴片LED节能灯制作电路图,以下是10贴片LED灯的制作电路图: 图1是一款贴片LED照明灯具的实用电路图,该灯使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的10颗贴片LED提供恒流电源.贴片LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对贴片LED的影响,包括光衰和发热的问题,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED的电流增大,C2是滤波电容,实际在LED电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED 将会对LED产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容,滤波电容要用耐压250v以上.此电路适合驱动7-12只20mA的贴片LED 图2是电路板图PCB
现代电子节能灯工作原理概述
节能灯实际上就是一种紧凑型、自带镇流器的日光灯，节能灯点燃时首先通过电子镇流器给灯管灯丝加热，灯丝开始发射电子（因为在灯丝上涂了一些电子粉），电子碰撞充装在灯管内的氩原子，氩原子碰撞后获得了能量又撞击内部的汞原子，汞原子在吸收能量后跃迁产生电离，灯管内形成等离子态，灯管两端电压直接通过等离子态导通并发出253.7nm 的紫外线，紫外线激发荧光粉发光，由于荧光灯工作时灯丝的温度在1160K左右，比白炽灯工作的温度2200K-2700K低很多，所以它的寿命也大提高，达到5000小时以上，由于它使用效率较高的电子镇流器，同时不存在白炽灯那样的电流热效应，荧光粉的能量转换效率也很高，达到每瓦50流明以上，所以节约电能。所谓电子粉是指熔点高而逸出功低（吸收较低的能量就可发射电子）的金属如钍、铯等粉末。 电子节能灯的工作原理电子节能灯工作原理：利用高频电子镇流器将50HZ的市逆变20-50HZ高频电压去点燃荧光灯。它具有以下几个优点：（1）光效高光效即发光效率，是指一个光源所发出的光通量和所消耗的电功率之比。可用每瓦流明数或LM/W表示（光通量：是指光源在单位时间内所发出的光量，它是衡量灯的光亮度的重要指标，用LM表示。）紧凑型荧光灯与普通灯泡相比，发光效率约提高5-6倍，如11W节能灯的光通量相当于60W 普通白炽灯。（2）寿命长所谓的寿命指一只成品灯从点燃至"烧毁"或灯工作至低于标准中所规定寿命性能任一要求时的累计时间。普通白炽灯泡的额定寿命为1000小时，紧凑型荧光灯的寿命一般为5000小时。（3）显色好各种步同的光源会显示出不同的光颜色。我们用显色指数CRI （COLOR RENDERING INDEX）来测定，其范围从0至100。白炽灯和白天阳光的颜色显示指数为100。显示指数的高低直接反应出光的显色性的好坏，光的显色指数越高，在其照射下的物体的颜色就越能越得到真实的反映。反之，就会使物体颜色失真。一般说来，光的显色指数只要大于75以上，就能真实地反映出物体的颜色而不至于失真。紧凑型荧光灯采用稀土三基色荧光粉，它的显色指数为80RA左右，比普通日光灯显色性显著提高。若采用廉价的卤粉作原料，将达不到此效果。（4）体积小巧，造型美观，使用简便。由于紧凑型荧光灯有教高的功率负载，因此它的体积小巧美观，也有教好的装饰作用。一体化节能灯的灯头规格使用条件与普通灯泡基本相同，所以可直接代替普通灯泡使用，它的市场容量巨大，容易推广应用。可以说紧凑型荧光灯集中了日光灯节电，长寿命和白炽灯体积小，显色好，使用简便等优点为一身，无愧是现代室内照明的典型光源，成为国际绿色照明光源的生点推荐产品，有巨大潜在市场和发展前景。如何选择和合理使用紧凑型荧光灯（1）选择符合光源特性的灯具，如大量用于天花板嵌入灯具应具有良好的光反射率，而且散热通风要好，灯罩的反射曲面口径和深度要与节能灯匹配，一般节能灯不适用于调光灯具，不适用于小体积封闭式灯具，也不能用于易被水喷到的地方。（2）电源电压波动范围应符合我国城市电网电压波动〈+10的要求，个别地区电压波动太大，对节能灯的性能会有很大影响。随着人们环保意识的提高，使用节能灯照明，已成为人们的共识。电子节能灯以其节能效果明显、寿命长、使用方便等特点，被我国政府指定为"九五"期间实施"绿色照明工程"计划的重点推广产品。节能灯指的是采用稀土三基色荧光粉为原料研制而成的节能灯具，（它一般采用电子整流器来驱动）。目前，灯用稀土三基色荧光粉的应用已进入一个新的发展阶段，节能光源的发展趋势是光源几何尺寸越做越小，光效越做越高，以较少的电能，得到最高的光通量。一只7瓦的三基色节能灯亮度相当于一只45瓦的白炽灯，而寿命是普通白炽灯泡的8倍。然而，在实际生活中，不少人对节能灯的印象却越来越差，即人们通常所说?quot;省电不省钱"。有的所谓节能灯，刚开始用时亮度还行，不久就慢慢暗下来，而且寿命短，这样算下来反不如不用节能灯来得合算。其原因是：这些人可能用上了假冒伪劣的节能灯。因为，的确有一些厂商打着节能灯的旗号，用卤粉来代替稀土三基色荧光粉，来生产"卤粉灯"（注意：三基色粉的价格是卤粉的30倍），以其迎合低品位，低价位市场。估计每年流入市场的卤粉灯就大约占市场销售总数的70%左右。这不仅损害了消费者的利益，打击了
110V与220V节能灯电子镇流器线路的区别
110V节能灯电子镇流器的设计 关键字:EB（电子镇流器或电子安定器），倍压电路。 通常设计110V的EB比220V的EB难度要高点,尤其是高功率因数的,下面以几副常规的原理图引领大家进入文章的主题. 图1 220V通用线路 图2 100-110V倍压线路 图3 100-110V直接驱动线路A
图4 100-110V直接驱动线路A 为何110V的EB比220V的EB难度要高，最直接的影响是灯的启动问题，尤其是整灯在高温低压时，容易出现灯管不能成功启动，只有两边灯丝发红。原因是在高温时磁环和三极管的驱动能力降低，以至灯启动电压和灯启动电流供应不足而不能使灯管成功引燃。灯启动电压和启动电流供应不足也影响低温低压时灯的启动。另外，要想EB输出相同的功率，110V的EB的输出电流自然要比220V的输出电流大一倍，输出电流受控的关键点是EB的输出电感（也称扼流圈），此电感的选值太大，输出功率不足。选值太小，便会引至EB的工作频率严重超标，三极管的开关损耗会上升，引至管子发热。 在线路的拓朴上,以上四副原理图是一样的,都是串联谐振正反馈电路，只是有一些巧妙的地方和元器件的数值选取不同。此电路的最佳工作状态，必须符合： 式1 式中：Fw为工作频率。Fo为整个谐振电路的固有频率。以简单的词语说明就是：工作频率与输出电感和谐振电容的固有频率要相等，电路才能工作于最佳状态，此时负载电路等效于一个电阻，可提高整个EB 的效率，降低热损耗，整机性能上升。 图1是常规的220V原理图，图2是110V经过倍压的原理图。图3为110V双谐振电容直接驱动原理图，图4是双谐振电容与灯丝交叉的直接驱动原理图。 图1不适宜用在110电路当中，何解？是因为要维持确定的功率，输出电感L2必须选得很小，要符合上式，谐振电容C6将要选取得很大，而C6不能选取得太大，因为太大了，启动电压将降低。原因是：设有一高频电流流过灯丝，C6增大，等效于C6的电阻减小，C6两端的电压便下降，输出电感和灯丝的压降便上升，C6两端的电压下降，等于灯管电压下降，便很容易出现前文所述的高温不能启动问题。 因为这样，人们便研究出了如图2所示的倍压整流电路，D1，D1，C1构成倍压全波整流滤波电路，整流滤波后的电压可用下式表示： 式2 式中：V o为输出直流电压，Vin为输入交流电压。此电路的缺点是在120V以上的线路当中难以被采用，如127V的电子节能灯，原因？你可以按上式算一算120V的节能灯，在正110%的电压环境132V交流电压供给的情况下整流滤波后的电压有多高，耐压差一点的三极管受得了吗？还得提醒你：三极管在高温时它的最高耐压值比常温耐压值是会有小许下降的。当供电电压超过三极管最高耐压值，三极管便出现二次击穿，引起集电极和发射极短路。 图3中比图1增加了补偿电容C0，可有效的符合谐振公式（式1），令EB的效率提高了很多，启动性能也大为提高，是较为理想的直接驱动电路。此电路的磁环材料宜选用BS温度曲线较为平坦的2K或2.5K材料。三极管的集电极电流Ic和放大倍数β宜大些。此电路也有一个较大的缺点，就是当灯工作了一定时间后，灯管阴极完全老化，灯丝开路，EB电路因C0的接入仍然构成串联谐振正反馈电路，线路仍然工作，线路功率会比正常时大一倍，若此时EB不损坏，灯管两端发红，温度很高，足可以将固定灯管的塑料件溶掉。 图4是比图3更理想的直接驱动电路，采用双谐振电容与灯丝交叉的方法取得更好的启动性能，工作频
节能灯工作原理
节能灯工作原理 1、节能灯又叫紧凑型荧光灯（国外简称CFL灯）它是1978年由国外厂家首先发明的，由于它具有光效高（是普通灯泡的5倍），节能效果明显，寿命长（是普通灯泡的8倍），体积小，使用方便等优点，受到各国人民和国家的重视和欢迎，我国于1982年，首先在复旦大学电光源研究所成功研制SL型紧凑型荧光灯，二十年来，产量迅速增长，质量稳步提高，国家已经把它作为国家重点发展的节能产品（绿色照明产品）作为推广和使用。 现如今我们所讲的节能产品主要都是针对白炽灯来讲。普通的白炽灯光效大约在每瓦10流明左右，寿命大约在1000小时左右，它的工作原理是：当灯接入电路中，电流流过灯丝，电流的热效应，使白炽灯发出连续的可见光和红外线，此现象在灯丝温度升到700K即可觉察，由于工作时的灯丝温度很高，大部分的能量以红外辐射的形式浪费掉了，由于灯丝温度很高，蒸发也很快，所以寿命也大缩短了，大约在1000小时左右。 节能灯主要是通过镇流器给灯管灯丝加热，大约在1160K温度时，灯丝就开始发射电子（因为在灯丝上涂了一些电子粉），电子碰撞氩原子产生非弹性碰撞，氩原子碰撞后获得了能量又撞击汞原子，汞原子在吸收能量后跃迁产生电离，发出253.7nm 的紫外线，紫外线激发荧光粉发光，由于荧光灯工作时灯丝的温度在1160K左右，比白炽灯工作的温度2200K-2700K低很多，所以它的寿命也大提高，达到5000小时以上，由于它不存在白炽灯那样的电流热效应，荧光粉的能量转换效率也很高，达到每瓦50流明以上。 2、节能灯是利用气体放电的原理运作，它的术名叫自镇流荧光灯，除了白色(冷光)的外，现在还有黄色（暖光）的。一般来说，在同一瓦数之下，一盏节能灯比白炽灯节能80%，平均寿命延长8倍，热辐射仅20%。非严格的情况下，一盏5
节能灯的内部构造元件及工作原理
电子元器件知识 电子元器件基础知识（1）——电阻 导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。一、电阻的型号命名方法： 国产电阻器的型号由四部分组成（不适用敏感电阻） 第一部分：主称，用字母表示，表示产品的名字。如R表示电阻，W表示电位器。 第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。 第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。 第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻 二、电阻器的分类 1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。 2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。 3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。 4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。 三、主要特性参数 1、标称阻值：电阻器上面所标示的阻值。 2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。允许误差与精度等级对应关系如下：±0.5%-0.05、 ±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级 3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。 线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500 非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、100 4、额定电压：由阻值和额定功率换算出的电压。 5、最高工作电压：允许的最大连续工作电压。在低气压工作时，最高工作电压较低。 6、温度系数：温度每变化1℃所引起的电阻值的相对变化。温度系数越小，电
节能灯电路原理分析
节能灯电路原理分析 电路分为三部分： 1.整流滤波，220V交流电经过D1D2D3D4桥式整流和C5滤波，给后面电路提供300伏直流电，极性为上面正极，下面负极。 2.三极管振荡开关电路，其工作原理：当电源刚刚接通时，300伏直流电压经R1,R2,C2构成回路，C2两端没有电压，三极管Q2截止。Q1也截止。同时，直流电压经过R1,R2分压经变压器的原边2，1端和扼流圈L2,L2~以及2个灯管的灯丝、C5,C5~和上面的灯丝到电源正端构成回路，预热灯丝。R2,C2同时有2个电流流向负极。 然后，C2的电压上升到使DB触发二极管导通，给三极管Q2基极提供电流， Q2导通。 Q2导通后，R2C2放电到约等于0，灯丝回路向Q1送电，Q1具备导通条件，Q2截止。同时，变压器副边的极性使Q1Q2的导通、截止起到助力作用，电路就此震荡起来。 当灯丝热到一定程度，内阻下降辉光放电，使得高频扼流圈与电容的谐震回路由谐振变为失谐，电压下降，电流增加，维持灯管发光。
原理和开关电源同理，前级开关震荡，变压器后级增加绕组，感应出高压，做成升压线路，输出在1000以上！发射电子激发荧光灯里面的水银蒸汽和氩气粒子，以至荧光粉发光！！至于线路图，我给你找一下！如果是镇流器坏了，可以更换一只振流器板，在电子城买1元左右 电子镇流器工作最基本的原理是把50Hz的工频交流电，变成20～50kHz的较高频率的交流电，半桥串联谐振逆变电路中，上、下两个三极管在谐振回路电容、电感、灯管、磁环的配合下轮流导通和截止，把工频交流电整流后的直流电变成较高频率的交流电。但是，具体工作过程中，不少书刊都把谐振回路电容充放电作为主要因素来描述，甚至认为“振荡电路的振荡频率是由振荡电路充放电的时间常数决定的”。实事上，谐振回路电容充电和放电是变流过程中的一个重要因素，但不能说振荡电路的振荡频率就是由振荡电路的充放电时间常数决定的，电路工作状态下可饱和脉冲变压器（磁环）磁导率变化曲线的饱和点和三极管的存储时间ts是工作周期的重要决定因素。 三极管开关工作的具体过程中，不少书刊认为“基极电位转变为负电位”使导通三极管转变为截止，“T1（磁环）饱和后，各个绕组中的感应电势为零”“VT1基极电位升高，VT2基极电位下降”；然而，笔者认为实际工作情况不是这样的。 1 三极管开关工作的三个重要转折点 1．1 三极管怎样由导通转变为截止——第一个转折点 如图1所示，不管是用触发管DB3产生三极管的起始基极电流Ib，还是基极回路带电容的半桥电路由基极偏置电阻产生三极管VT2的起始基极电流Ib，三极管的Ib产生集电极电流Ic，通过磁环绕组感应，强烈的正反馈使Ic迅速增长，三极管导通，那么三极管是怎样由导通转变为截止的？ 实践证明，三极管导通后其集电极电流Ic增长，其导通转变为截止的过程有两个转折点，首先是可饱和脉冲变压器（磁环）磁导率μ的饱和点。 图2中，上面为磁环磁化曲线（B－H）及磁导率μ－H变化曲线，μ＝B／H，所以μ就是B－H曲线的斜率。开始时μ随着外场H的增加而增加，当H增大到一定值时μ达到最大，其最大值为μ－H曲线的峰值，即可饱和脉冲变压器磁导率的峰值。此后，外场H增加，μ减小。在电子镇流荧光灯电路中，磁环工作在可饱和状态，在每次磁化过程中，其μ值必须过其峰值。
LED节能灯电路
为了让广大的电子爱好者和电子DIY发烧友能够自己制作简易的LED节能灯,现博主特意为广大的朋友奉献一款LED节能灯的制作资料和LED灯的简易制作过程包含LED节能灯制作电路图,以下是38LED灯的制作电路图: 图1 图1是一款LED灯杯的实用电路图,该灯使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的38颗LED提供恒流电源.LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对LED的影响,包括光衰和发热的问题,我们在做这种灯的时候因为LED的安装密度比较高,热量不容易散出,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED 的电流增大,C2是滤波电容,实际在LED电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容,滤波电容要用耐压250v以上.此电路适合驱动20-40只20mA的LED. 图2是电路板图PCB
大功率电子节能灯的工作原理
大功率电子节能灯的工作原理 大功率电子节能灯一般指功率在40W 以上的紧凑型一体化节能灯。常见的大功率节能灯管采用Ф17㎜的三基色银光管，长度在1㎜以上（45W 灯管长约1.05m ；60W 为1.4m ），将其多次折叠形成4U 的形式。 L N D 1-D 4 C2 C6 灯丝 电路主要分四部分： 1. 输入整流：此部分电路由F 1、C 1、R 0、D 1～D 4组成，主要是将220V 交流市电变成单向脉动的直流电。R 0的作用是减小启动时的瞬间冲击电流，C 1的作用是消除灯开关时的火花干扰。 2. 无源功率因数校正：由D 5～D 7、C 2、C 3构成，通过D 5～D 7的导向作用，使得C 2、C 3的充电电角度在理论上扩大到120o，电路的功率因数由0.6提升到0.9以上的输出较为稳定的直流电压。 3. 高频自激振荡：主要由V T1、V T2、L 1、L 2组成。直流电压经R 4、R 5给C 5充电，当C 5上的电压大于双向二极管导通电压时（一般为26V ），V T2开始导通，直流电压由C 6、C 7的中点经灯丝C 8、L 2、L 1-3、V T2流动。V T2中的电流开始上升，当电流上升到最大时，L 1-3中的电流变为0，由L 1的各同名端所决定L 1-1、L 1-2上产生反极性电势，促使V T2快速关断，V T1快速导通。电路中电流反向流动。同样道理，由于V T1、V T2的交替导通，电路就不断的振荡来输出高频电流。 4. 灯管负载电路：由灯丝C 8、L 2、L 1组成。主要作用有两点：
①串联谐振启动电路：当前级输出的高频电流加到灯丝C8、L2、L1组成的串联电 路时，由于L、C参数选择合适，电路发生串联谐振，在C8上产生高频电压，将灯管点亮。 ②正常工作电路：当灯管点亮后，谐振电路失谐而停止振荡。由于灯管具有负阻 特性，因此必须限制流过的电流在允许的范围内。这时L2的作用就是限制流过灯管的电流，保证其正常有效的工作。 设计和生产节能灯电路应注意以下几点： 1.节能灯所标的160V～250V电压范围，一般为其够点亮范围，不是最佳的工作 条件。节能灯的工作电压最好保证在220V±5%内，即210V～230V. 2.C2、C3的耐压应大于250V，且漏电流应尽量一致。谐振电容C8应选耐压不小于 1000V的CBB型电容。 3.功率开关管V T应加适量面积的散热片。 4.线路板设计问题：元件排列紧密，散热较差。铜箔的宽度较窄（<2.5㎜），且 铜箔间的绝缘距离较近（<3㎜）,因此在长时间使用后，由于积灰和潮湿的侵入，相邻的铜箔间发生爬电漏电现象而烧坏电路板。 附表给出了大功率节能灯在达到同等光照度情况下替代白炽灯的对照表：
LED节能灯电路图之一
Led节能灯电路图（一） LED通用照明应用及发展前景 LED除了广泛应用移动设备、中大尺寸液晶显示屏 （ LCD）背光及 LED标牌等领域外，如今也在越来越多地用于 LED汽车内部 / 外部照明，如前照灯、雾灯、尾灯、停车灯、仪表盘背光、车顶灯、阅读灯和氛围灯等，以及住宅照明和建筑物装饰照明等 LED通用照明。 LED通用照明应用覆盖范围广，低至 3W到 15W的 LED住宅照明，中等功率有如 15W至 75W 的商业及建筑物装饰性照明，高至 75W到 250W的户外及基础设施照明，典型照明产品有如 MR16/GU10灯、 E27/A19灯泡、镇流器、筒灯、 T8 灯管、街灯等。 LED通用照明应用极具发展前景。各种 LED通用照明灯具中，近期来看，LED灯泡（如A19 LED灯泡）的发展势头惊
人。据统计，2012 年全球 LED灯泡出货量达 7。35 亿只，2013年增长到 12。25 亿只； 2014年迎来 LED灯泡市场的引爆点， 2015年 LED灯泡平均价格将会降至 10美元以下，出货量预计将进一步增长至 39 亿只左右。 高能效驱动器是 LED通用照明的重点 要将 LED照明的节能功能发挥至最高，就需要高能效的LED驱动器。我们以 LED灯泡为例，典型的 LED灯泡包含LED阵列、驱动电路、散光罩、散热片和螺旋灯头等主要组件，见图 2 的左半部分。就驱动电路而言，高能效 LED驱动器 IC无疑是其中的重点。图 2 的右半部分显示了典型的LED灯泡驱动电路，其中使用的是典型的独立式 LED驱动器。 要发挥 LED通用照明的高能效优势， LED驱动器存在多重挑战。首先就是能效至关重要。以 LED灯泡为例，其形状固
电子节能灯电路原理图及维修方法
电子节能灯电路原理图及维修方法 09-10-15 09:14 发表于：《镇江HAM之家》分类：未分类 维修电子节能灯，首先要排除假故障。关灯后节能灯有间隙性的闪光，这并不是灯的质量问题。主要原因是电工线路安装不规范，将开关设在零线造成的。只要把进线端的零线与火线调换一下即可。使用了带氖灯的开关，关灯后仍然能形成微流通路，或借线安装双联开关的，会造成有时关灯后有闪光现象。 电子节能灯有玻罩型和裸露型。玻罩型又有球型、球柱型、工艺型等三个系列，前两个系列均有全透明、刻花、彩色刻花和乳白色４个品种。 它具有外形美观、安装时不易损坏灯管、耐碰撞等优点；裸露型则有Ｈ型、ＵＨ型、３Ｕ型、４Ｕ型、２Ｄ型及螺旋型等。按发光的颜色分，则可分为红、绿、蓝、黄（色温为２７００Ｋ，属暖色光，类似于白炽灯的光色）、白（色温以６４００Ｋ居多，属冷色光，类似于日光灯的光色）；而色温为５０００Ｋ的灯管因光色接近于自然光，对眼睛无刺激，更适合于学生和精细工作。本文介绍的电子节能灯电路见图１，印板图见图２。该电路已加有软启动（灯丝预热）电路，可延长灯管寿命。多应用于护目灯和外销灯具中。 维修电子节能灯，首先要排除假故障。关灯后节能灯有间隙性的闪光，这并不是灯的质量问题。主要原因是电工线路安装不规范，将开关设在零线造成的。只要把进线端的零线与火线调换一下即可。使用了带氖灯的开关，关灯后仍然能形成微流通路，或借线安装双联开关的，会造成有时关灯后有闪光现象。 维修电子节能灯时，为安全应用１：１隔离变压器隔离市电。 一、灯不能正常点亮的检修 １．常见为谐振电容Ｃ６击穿（短路）或耐压降低（软击穿），应换为耐压在１ｋＶ以上的同容量优质涤纶或ＣＢＢ电容。 ２．灯管灯丝开路。若灯管未严重发黑，可在断丝灯脚两端并联０．０４７μＦ／４００Ｖ的涤纶电容后应急使用。 ３．Ｒ１、Ｒ２开路或变值（一般以Ｒ１故障可能性较大），用同阻值的１／４Ｗ优质电阻代换。 ４．三极管开路。如发现只有一只三极管开路，但不能更换一只，而应更换一对耐压在４００Ｖ以上的同型号配对开关管。否则容易出现灯光打滚或再次烧管。 ５．灯光闪烁不停。灯管若未严重发黑，检查Ｄ５、Ｄ６有无虚焊或开路，若Ｄ５、Ｄ６软击穿或滤波电容Ｃ１漏液及不良，也会使灯光闪烁不停。 ６．灯难以点亮，有时用手触摸灯管能点亮或灯光打滚，这可能是Ｃ３、Ｃ４容量不足、不配对。
节能灯电子镇流器工作原理
节能灯电子镇流器工作原理 这几年来，电子镇流荧光灯行业持续大发展，产品水平不断提高，中国在世界上作为节能灯大国的地位已经确立;中国还要进一步成为节能灯强国，这就需要对产品技术和相应的技术基础理论进行进一步的探索。在对灯用三极管损坏机理的深入研讨中，笔者感到这以前对荧光灯电子镇流工作原理的描述越来越满足不了需要，甚至其中还有谬误之处，有必要对其进行更深入仔细的研究探讨。为避免复杂的数学推导，本文用较多的实测波形图加以说明。 电子镇流器工作最基本的原理是把50HZ 的工频交流电，变成20-50KHZ 的较高频率的交流电，半桥串联谐振逆变电路中上下两个三极管在谐振回路电容、电感、灯管、磁环的配合下轮流导通和截止，把工频交流电整流后的直流电变成较高频率的交流电。但是，具体工作过程中，不少书刊上把谐振回路电容充放电作为主要因素来描述，甚至认为“振荡电路的振荡频率是由振荡电路充放电的时间常数决定的”。 我们感到谐振回路电容充电和放电是变流过程中的一个重要因素，但是，振荡电路的振荡频率却不能说就是由振荡电路的充放电时间常数决定的，电路工作状态下可饱和脉冲变压器(磁环)磁导率变化曲线的饱和点和三极管的存储时间ts 是工作周期的重要决定因素。 三极管开关工作的具体过程中，不少书刊认为“基极电位转变为负电位”使导通三极管转变为截止，”T1(磁环)饱和后，各个绕组中的感应电势为零”“VT1 基极电位升高VT2 基极电位下降”;我们认为实际工作情况不是这样的。 一、三极管开关工作的三个重要转折点： 1、三极管怎样由导通转变为截止——第一个转折点： 不管是图1 用触发管DB3 产生三极管的起始基极电流Ib，还是基极回路带电容的半桥电路由基极偏置电阻产生三极管VT2 的起始基极电流Ib，三极管的Ib 产生集电极电流Ic，通过磁环绕组感应，强烈的正反馈使Ic 迅速增长，三极管导通,那么三极管是怎样由导通转变为截止的? 图1 原理图
节能灯原理图
节能灯原理-节能灯原理图(标丰牌) 时间:2009-10-26 10:50来源:未知作者:admin 点击:717次 深圳标丰牌节能灯原理是根据实物绘制的标丰牌30W节能灯电原理详细请见以 下三个部分，另本附节能灯原理图。 一、各部分电路原理分析市电源由D1～D4整流、C1滤波后．形成300V左右的直流电压。 由R6、C7、D9组成启动电路，整流后的直流电经过R6对C7充电，当C7两端电压充到D9的转折电压后，触发二极管D9导通，c7经D9向三极管T2基极放电，使T2导通后迅速达到饱和导通状态。 由T1、T2、C4、C2、高频变压器和L组成高频自激振荡电路，当T2导通，T1截止时电压向c4、c2充电。流经高频变压器初级线圈LA中的充电电流逐渐增大，当LA电流增大到一定程度时，变压器的磁芯达到饱和，C4上电荷不再增大，流过l．的电流开始减小。这时，次级线圈k、k的电压极性发生倒相变化，使Lc中感生电动势上负下正，LB中的感生电动势上正下负，这样就迫使T2由导通变为截止，T1由截止变为导通。C4开始放电，当放电电流增大到一定程度后，变压器磁芯又发生饱和，使LBk、Lc的电压极性又发生变化，LB上的感生电动势的方向为上负下正；Lc上的感生电动势的方向为上正下负，这又迫使T2由截止变为导通，T1由导通变为截止．这样T1、T2在高频变压器控制下周而复始地导通／截止，形成高频振荡，使灯管得到高频高压供电。 为了满足启动点亮灯管所需的电压，电路设置了主要由C2和L等元件组成的串联谐振电路。D6、D7的作用分别是防止反向峰值电压击穿T1、T2。R3、R4为负反馈电阻，用于T1、T2的过流保护。 二、检修经验 1．节能灯不亮 打开灯体即看到保险管已发黑。R1、R2(15Ω、0.5W)限流电阻已烧毁；用数字万用表分别测量T1、1.2c—e结已短路：经查D1、D2、D3、D4完好。针对这种情况，更换同种规格保险管及R1、R2、T1、T2后排除故障。 2．节能灯不亮(或灯丝微红)打开灯体，其他各元件外观无异常，只是C2电容变黑。该故障大多是由于C2的耐压值不够所引起的。只要将其更换为同容量的耐压为1200V以上的瓷片或CBB型电容器，故障即可排除。 3．节能灯不亮 打开灯体，拆下灯丝与线路板端子连接线．用万用表测量灯丝已断路(正常应为5-16Ω)，更换灯管。 4.节能灯发光弱或闪烁 该类情况多数是C1电解电容接触不良或整流二极管D1、D2、D3、D4有虚焊造成的。其次是供电电压不足l87V。第三可能是T1、T2性能变差所致。另外，还应仔细检查灯卡口、灯座连线，灯丝引线连接。还应仔细检查印刷线路板、电子元器件有无断条、虚焊、脱焊、变形、膨起等，作为判断故障的依据。 三、改进
节能灯的维修电路图及原理分析
节能灯的维修电路图及原理分析 根据实物绘制的大海牌30W节能灯电原理见附图所示。供参考。 ??一、各部分电路原理分析市电源由D1～D4整流、C1滤波后．形成300V左右的直流电压。 ?? 由R6、C7、D9组成启动电路，整流后的直流电经过R6对C7充电，当C7两端电压充到D9的转折电压后，触发二极管D9导通，c7经D9向三极管T2基极放电，使T2导通后迅速达到饱和导通状态。 ?? 由T1、T2、C4、C2、高频变压器和L组成高频自激振荡电路，当T2导通，T1截止时电压向c4、c2充电。流经高频变压器初级线圈LA中的充电电流逐渐增大，当LA电流增大到一定程度时，变压器的磁芯达到饱和，C4上电荷不再增大，流过l．的电流开始减小。这时，次级线圈k、k的电压极性发生倒相变化，使Lc中感生电动势上负下正，LB中的感生电动势上正下负，这样就迫使T2由导通变为截止，T1由截止变为导通。C4开始放电，当放电电流增大到一定程度后，变压器磁芯又发生饱和，使LBk、Lc的电压极性又发生变化，LB上的感生电动势的方向为上负下正；Lc上的感生电动势的方向为上正下负，这又迫使T2由截止变为导通，T1由导通变为截止．这样T1、T2在高频变压器控制下周而复始地导通／截止，形成高频振荡，使灯管得到高频高压供电。 ?? 为了满足启动点亮灯管所需的电压，电路设置了主要由C2和L等元件组成的串联谐振电路。D6、D7的作用分别是防止反向峰值电压击穿T1、T2。R3、R4为负反馈电阻，用于T1、T2的过流保护。?? 二、检修经验 ?? 1．节能灯不亮 ?? 打开灯体即看到保险管已发黑。R1、R2(15Ω、限流电阻已烧毁；用数字万用表分别测量T1、 1.2c—e结已短路：经查D1、D2、D3、D4完好。针对这种情况，更换同种规格保险管及R1、R2、T1、T2后排除故障。 ?? 2．节能灯不亮(或灯丝微红)打开灯体，其他各元件外观无异常，只是C2电容变黑。该故障大多是由于C2的耐压值不够所引起的。只要将其更换为同容量的耐压为1200V以上的瓷片或CBB型电容器，故障即可排除。 ?? 3．节能灯不亮 ?? 打开灯体，拆下灯丝与线路板端子连接线．用万用表测量灯丝已断路(正常应为5-16Ω)，更换灯管。 ?? 4.节能灯发光弱或闪烁 ?? 该类情况多数是C1电解电容接触不良或整流二极管D1、D2、D3、D4有虚焊造成的。其次是供电电压不足l87V。第三可能是T1、T2性能变差所致。另外，还应仔细检查灯卡口、灯座连线，灯丝引线连接。还应仔细检查印刷线路板、电子元器件有无断条、虚焊、脱焊、变形、膨起等，作为判断故障的依据。 ?? 三、改进 ?? 1．在T1、三极管加装散热片。2．在灯体上加开散热孔。这样可大大延长节能灯的使用寿命。 电子节能灯的维修电路图及原理分析 维修电子节能灯，首先要排除假故障。关灯后节能灯有间隙性的闪光，这并不是灯的质量问题。主要原因是电工线路安装不规范，将开关设在零线造成的。只要把进线端的零线与火线调换一下即可。使用了带氖灯的开关，关灯后仍然能形成微流通路，或借线安装双联开关的，会造成有时关灯后有闪光 现象。 电子节能灯有玻罩型和裸露型。玻罩型又有球型、球柱型、工艺型等三个系列，前两个系列均有全透明、刻花、彩色刻花和乳白色４个品种。它具有外形美观、安装时不易损坏灯管、耐碰撞等优点；裸露型则有Ｈ型、ＵＨ型、３Ｕ型、４Ｕ型、２Ｄ型及螺旋型等。按发光的颜色分，则可分为红、绿、蓝、黄（色温为２７００Ｋ，属暖色光，类似于白炽灯的光色）、白（色温以６４００Ｋ居多，属冷色光，类似于日光灯的光色）；而色温为５０００Ｋ的灯管因光色接近于自然光，对眼睛无刺激，更适合于学生和精细工作。本文介绍的电子节能灯电路见图１，印板图见图２。该电路已加有软启动（灯丝预热）电路，可延长灯管寿命。多应用于护目灯和外销灯具中。
