地下室人防给排水施工专项方案要点
地下室人防给排水施工专项方案一、编制依据《人民防空地下室设计规范》GB50038-2005；《建筑给排水设计规范》GB50015-2003（2009年版）《人民防空地下室设计规范》图示05SFS10《建筑给水排水设计规范》（GB50015-2003）（2009年版）《建筑设计防火规范》（GB50016-2006）《高层民用建筑设计防火规范》（GB50045-95）（2005年版）《室外给水设计规范》（GB50013-2006）《室外排水设计规范》（GB50014-2006）（2011年版）《绿色建筑评价标准》（GB/T50378-2006）《民用建筑节水设计标准》（GB50555-2010）《城镇给水排水技术规范》（GB50788-2012）《住宅设计规范》（GB50096-2011）《住宅建筑设计规范》（GB50368-2005）《建筑中水设计规范》（GB50336-2002）《办公建筑设计规范》（JGJ67-2006）《民用建筑太阳能热水系统应用技术规范》（GB50364-2005）《建筑安装工程质量检验评定统一标准》《建筑安装工程竣工工期及验收规范》《建筑安装工程及验收规范》怀来县建筑工程质量监督站《2012年建筑工程质量监督要点》怀来·中国低碳大厦施工图纸二、工程概况工程名称：怀来·中国低碳大厦给排水安装工程结构形式：框剪结构建筑面积：本工程占地面积为1490.19㎡，总建筑面积为38408.44㎡，住宅部分建筑面积为35613.64m ,商业部分建筑面积2300.14m ,架空面积为494.66m，其中1#楼建筑面积为7806㎡，框剪结构。
建筑层数：地下二层，地上三层，檐口高度为22.9m，耐火等级：一级本人防工程为常六级乙类防空地下室，按照平战结合的原则设计，平时为地下停车场，战时用途为物资储备库，划分为三个防护单元。
人防区设置地下二层，局部设置在地下一层，人防顶板面标高分别为-5.40m和0.00m;室外地面最高标高-0.20m，人防结构顶板绝大多数低于室外地面，局部高于室外地面。
给水系统：1.水源：防空地下室战时由市政管网供给。
2.防空地下室每个物资库防护单元内设置1个1立方米的人防水箱。
供物资搬运过程洗手用。
3.防空地下室的防毒通道内及密闭通道设置皮带冲洗龙头.排水系统1.人防地下室战时利用平时集水坑及其排水管道排出战时生活污水，污水泵平时战时均适用。
2.隔绝防护时间内，人防地下室不得向外部排水。
3.人防地下室战时主要出入口防护门外的通道内，设置染毒水池，防毒通道及各密闭通道则设置防爆地漏将洗消废水排至染毒水池。
防护设施穿越防护外墙及顶板的所有给排水管道，必须于防护外墙及顶板的内侧设置公称压力1.0MPa的铜芯闸阀作为防爆波阀，穿外墙及顶板处须作专用的防爆套管，在刚性防水套管基础上焊接，10厚200宽的挡板环,做法见大样。
其他部位则设刚性密闭套管，详04FS02。
阀边缘距墙面或顶板内侧的距离不大于200mm。
管材给水管采用钢塑复合管，压力排水管采用热镀锌钢管，埋地排水管采用排水铸铁管。
其他1.与战时无关的所有排水管道一律不得进入防空地下室。
2.本人防工程的给水引入管、排水出户管和防爆波地漏均须在工程施工、安装时一次完成.3.标高以首层室内地面为±0.000计。
4.尺寸单位：标高以米计，其它均以毫米计。
5.管道标高法：图中所注标高，压力管道标高均为管中心标高，重力管为管内底标高。
6.为人防区预留的给排水进出水管从外到内施工到防爆波阀，并应有明显标志。
7. 人防区域内所有阀门均采用防爆阀门,防爆阀门安装详见GB04SF02。
8.手摇泵、潜污泵、柔(刚)性密闭套管、水箱基础及固定安装详GB04FS02。
室内排水系统为：中水系统、热水系统、生活污水排水系统、雨水排水系统、生活废水排水系统。
生活污水系统分为自流排及强排：一层以上污水废水自流排至室外；地下压力排水本工程：室内排水采用污废采用合流制。
地上部分的污怀来·中国低碳大厦地下室人防给排水工程专项方案废水重力自留排入室外检查井，地下室污废水采用潜污泵提升至室外检查井。
地下二层每个污废水集水池内均设置两台潜污泵，液位控制开启，交替运行。
其安装按设计图纸规范进行安装，对产品质量进行检查，进场产品备有质量合格证等相应质量保证性文件，潜污泵的压力排水管道采用PE管热熔连接。
穿越防护分区的压力排水管在防护区内侧安装抗力＞1.0MPa的防护阀门，各抗力＞1.0MPa的阀门均设有明显的启闭标志，且防护阀门应满足工作压力下的承压要求。
管材选用：穿越防护区的压力排水管采用热镀锌钢管，丝接或法兰及管箍连接。
压力排水管道上的阀门采用铜芯球磨铸铁外壳闸阀，耐压不小于1.0MPa。
潜污泵出水管采用升降式排水止回阀。
管道穿越钢筋混凝土墙，楼板，梁时应根据图中所标注的管道标高，位置配合土建施工预留孔洞或预埋套管，管道穿越地下室外墙，人防防护结构时，应按人防工程标准预埋防水套管。
三、施工准备1、临时设施根据现有的临时的设施安排好人工的临时宿舍，选择好堆放材料与工具的仓库，按照现场电工的要求接好临时机械的用电。
2、劳动力安排根据土建施工进度要求，合理安排的人员进场施工。
3、技术准备①、认真学习、熟悉施工图纸理解设计的意图、搞好图纸会审。
②、编制施工方案和施工操作要点，对可能出现问题的部位和工序提出注意事项和措施，对关键工序有专门的单项施工方案。
③、由公司工程部进行技术交底、图纸交底、施工组织设计交底、设计变更和洽商交底、分项工程技术交底，以明确施工意图，克服质量通病，确保工程优良。
④、组织现场施工人员学习工程质量验收规范及ISO9001:2000 质量体系标准与作业指导书，实行专业技术培训，全面掌握、熟悉安装工程质量检验评定标准。
⑤、建立各种规章制度、材料管理制度、安全责任制、施工现场用水用电安全制度、卫生值勤制度、出勤考核制度。
⑥、对工人岗前进行安全教育与安全交底。
⑦、材料设备进场要有资质的生产厂家的资质报告、检测报告、材质单、合格证、进市准用证（市人防站备案）;⑧、防爆地漏、防爆清扫口、防爆波阀门用国家人防部门备案并取得准用证的生产厂家生产的，三证齐全。
四、主要施工方法与技术措施（一）、给水排水工程施工流程图给水排水工程施工流程如图所示。
给水排水工程施工流程图(二）、给水排水工程施工方法及技术措施（1）给水管道的安装本工程室内给水及中水主管及立管采用钢塑复合管，≤DN80采用丝扣连接，＞DN80采用沟槽连接，支管采用冷水型三型无规共聚聚丙烯(PPR)管，热熔连接;热水采用不锈钢管，卡压连接。
压力等级为1.25MPa。
供水接市政给水管网，给水管主管贴梁底安装，穿越人防人防围护结构时在人防侧墙内侧设置铜心闸阀，穿越防护单元隔墙时在隔墙两侧均设置铜心闸阀；1、工艺流程2、安装准备熟悉图纸，参看有关专业设备图和建筑装修图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。
有问题及时与设计、甲方和监理研究解决，办好变更洽商记录。
3、预制加工按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工，按管段分组编号。
所有阀门必须经过试压合格才能使用。
4、干管的安装A.下料：内筋嵌入式衬塑钢管采用钢锯或专用切管器断管。
B.管道安装要求每米偏差≤1mm，全长偏差≤10mm。
C.管道支吊架：管道支吊架选用角钢现场加工制作。
支吊架制作集中在加工场进行，以方便控制支架的制作质量。
加工时要求用砂轮切割机西下料。
支架的膨胀螺栓孔要用钻床钻孔，不能用氧割开孔。
支吊架连接采用焊接方法，焊接要求应符合焊接的质量标准。
支吊架制作好后要进行除锈和刷漆处理并按要求刷面漆。
管道用U 形管卡固定在支吊架上，或用专用吊卡，内筋嵌入式衬塑钢管管道与支吊架及管卡接触处，必须用橡胶垫或者枕木隔离。
5.支管安装支管安装，采用专用管件连接。
（1）支管明装：将预制好的支管从主管甩口依次逐段进行安装，根据管道长度适当加好临时固定卡，核定不同卫生器具的冷热水预留口高度、位置是否正确、找平找正后栽支管卡件，去掉临时固定卡，上好临时丝堵。
（2）支管暗装：确定支管高度后画线定位，剔出管槽，将预制好的支管敷在槽内，找平找正定位后用勾钉固定。
卫生器具的冷热水预留口要做在明处，加好丝堵。
6.管道试压管道系统安装完后进行综合水压试验。
管道系统试压分区进行，给水管道系统试验压力应为工作压力的1.5 倍，但不得小于0.6MPa。
本工程给水干管管道试验压力为1.75MP。
检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进行检查应不渗不漏，为合格。
7.管道冲洗、通水试验管道在试压完成后即可做冲洗，冲洗应用自来水连续进行，应保证有充足的流量。
冲洗洁净后办理验收手续。
给水系统交付使用前必须进行通水试验，开启阀门水嘴等放水，观察放水情况，并做好记录。
（2）、排水管道的安装本工程压力排水管及污废水立管、通气管采用消音降噪UPVC排水塑料管，粘接。
喷淋系统接纳末端试水的排水管采用热镀锌钢管,丝扣连接；屋面雨水排水立管采用承压排水塑料管；阳台雨水采用硬聚氯乙烯塑料管，承插粘结；与潜水排污泵连接的管道，均采用涂塑钢管，沟槽式或法兰连接。
地下室外墙以外的埋地管采用给水铸铁管，橡胶圈承插连接；埋设于柱旁的雨水管和空调冷凝水管采用热镀锌钢管, 焊接,内外浸沥青两遍。
溢、泄水管采用镀锌钢管，丝扣或法兰连接。
1.工艺流程2.安装准备根据设计图纸及技术交底，检查、核对预留孔洞大小尺寸是否正确，将管道坐标、标高位置画线定位。
防水套管位置正确，是否需要加筋固定。
3.集水坑立管安装A.立管检查口设置按设计要求。
B.安装立管应二人上下配合，一人在上一层楼板上，由管洞内投下一个绳头，下面一人将预制好的立管上半部拴牢，上拉下托将立管对中下层管口，下层的人把甩口及立管检查口方向找正，加密封圈上卡箍，复查立管垂直度，将立管固定牢固，用密封油膏封堵。
C.密闭钢套管在起主体时按标准尺寸做预留钢套管，按照国家人防图集标准制作，根据设计图纸位置预留楼板内，待施工时，从此套管穿过，管材与套管之间用人防标准封堵。
（三）防爆地漏安装防爆地漏共计18只，型号为DN75 ，为底板预埋，热镀锌钢管连接具体做法见下图：防爆地漏采用热镀锌管丝扣连接，连接填料采用白漆麻丝，然后刷大红色防锈漆在连接处，再刷一道黑油。
地漏口部周围采取钢筋焊接加固措施；孔口采用轻质填料封闭。
并且底部焊接适量的分布钢筋，保证其在浇筑混凝土时位置不偏移。

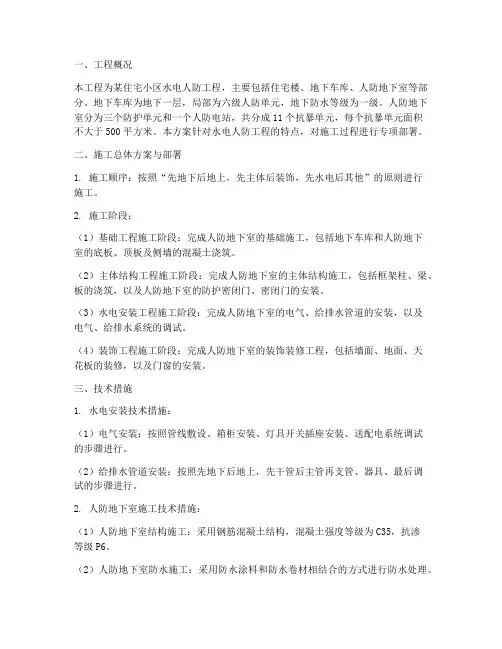

水电人防专项施工方案
一、工程概况本工程为某住宅小区水电人防工程，主要包括住宅楼、地下车库、人防地下室等部分。
地下车库为地下一层，局部为六级人防单元，地下防水等级为一级。
人防地下室分为三个防护单元和一个人防电站，共分成11个抗暴单元，每个抗暴单元面积不大于500平方米。
本方案针对水电人防工程的特点，对施工过程进行专项部署。
二、施工总体方案与部署1. 施工顺序：按照“先地下后地上，先主体后装饰，先水电后其他”的原则进行施工。
2. 施工阶段：（1）基础工程施工阶段：完成人防地下室的基础施工，包括地下车库和人防地下室的底板、顶板及侧墙的混凝土浇筑。
（2）主体结构工程施工阶段：完成人防地下室的主体结构施工，包括框架柱、梁、板的浇筑，以及人防地下室的防护密闭门、密闭门的安装。
（3）水电安装工程施工阶段：完成人防地下室的电气、给排水管道的安装，以及电气、给排水系统的调试。
（4）装饰工程施工阶段：完成人防地下室的装饰装修工程，包括墙面、地面、天花板的装修，以及门窗的安装。
三、技术措施1. 水电安装技术措施：（1）电气安装：按照管线敷设、箱柜安装、灯具开关插座安装、送配电系统调试的步骤进行。
（2）给排水管道安装：按照先地下后地上，先干管后主管再支管、器具、最后调试的步骤进行。
2. 人防地下室施工技术措施：（1）人防地下室结构施工：采用钢筋混凝土结构，混凝土强度等级为C35，抗渗等级P6。
（2）人防地下室防水施工：采用防水涂料和防水卷材相结合的方式进行防水处理。
（3）人防地下室防护密闭门、密闭门安装：按照设计要求进行安装，确保人防地下室的防护密闭性能。
四、安全文明施工措施1. 安全生产：建立健全安全生产责任制，加强施工现场的安全管理，确保施工安全。
2. 文明施工：加强施工现场的文明施工管理，保持施工现场整洁，减少施工对周边环境的影响。
3. 节能环保：合理利用资源，降低施工过程中的能源消耗，减少对环境的污染。
五、进度安排1. 施工准备阶段：1个月。
地下室人防给排水施工专项方案-(1)(完整版)
人防给排水工程审批：审核：编制：盛世名门二期项目一、编制依据《人民防空地下室设计规范》GB50038-2005；《人民防空工程设计防空规范》GB50098-2009《人民防空工程防化设计规范》RF J013-2010《自动喷水灭火系统设计规范》GB50084-2001（2005版）《汽车库，修车库，停车场设计防火规范》GB50067-97《建筑灭火器配置设计规范》GB50140-2005《建筑设计防火规范》50016-2014《建筑给水排水设计规范》GB50015-2003.(2009版)二、工程概况地下室平时为车库，战时为三个六级乙类人防物资库，人防地下室建筑面积为11033平方米，建筑层高：地下车库层高。
本工程地下室为三个防护单元。
第一防护单元建筑面积为3376m平方米，掩蔽面积2000平方米；第二防护单元建筑面积为3620平方米，掩蔽面积2200平方米；第三防护单元建筑面积为3820平方米，掩蔽面积2300平方米；战时柴油移动电站，建筑面积217平方米；物资库防常规武器抗力级别为六级，防化学武器级别为丙级。
物资库按每1000平方米有3~5个管理员考虑，物资库管理员生活用水标准按4（L/人·d），储存10天用水、饮用水标准4（L/人·d），储存时间15天计算。
口部、扩散室以及战时通风竖井洗消用水量按6L/平方米计算。
战时人员掩蔽部及物资库清洁区设战时水箱，水箱设置位置及尺寸见平面图及水量表。
水源由市政管网提供，考虑到冲洗水压，设手摇泵供战时使用。
战时人员饮用水通过饮用水龙头供给，生活用水直接在生活水箱由水龙头取用。
口部冲洗：口部冲洗阀应按图纸位置，详见图集07FS02-51"穿墙管冲洗栓安装图（DN25)"；冲洗龙头配备冲洗软管，软管长25m，供水压力为，供水管径为DN25。
战时生活污水排水：染毒污水的排除：口部，洗消间，通风竖井，扩散室、滤毒室、防毒通道均设防爆地漏。
人防地下室给排水工程安装施工方案
人防地下室给排水工程安装施工方案1.一.1. 预留预埋本工程预留预埋工程包含：生活给排水系统、消防系统等。
预留预埋是给排水专业在主体结构施工中的工作重点，它主要包括穿屋面防水套管及穿墙、梁套管，卫生洁具排水预留洞，管道穿楼板孔洞，设备基础预留孔洞及预埋件等。
预留预埋准确与否对整个安装工程至关重要。
⑴施工准备期间，专业工长应认真熟悉施工图纸、结合现场测绘草图，找出所有预埋预留点、并统一编号，同时与其他专业沟通，以避免今后安装有冲突、交叉打架现象发生，减少不必要的返工。
⑵严格按标准图集（S404）加工制作防水套管、穿墙套管，套管管径及长度按结构施工图尺寸确定，套管管径参照下列表格标准：给水管道预留孔洞及防水套管尺寸排水管道预留孔洞及屋顶时套管尺寸⑶套管安装①刚性套管安装：主体结构钢筋绑扎好后,按照给排水施工图标高几何尺寸找准位置，然后将套管置于钢筋中，焊接在钢筋网中，如果需气割钢筋安装的，安装后必须与土建联系用加强筋加固，并做好套管的防堵工作。
②穿人防墙套管安装：土建专业在砌筑隔墙时，按专业施工图标高，几何尺寸将人防套管置于隔墙中，用砌块找平找正后用砂浆固定，然后交给土建队伍继续施工。
1.一.2. 管材的选用及连接根据设计图纸及招标文件要求，管材的选用及连接方式如下表：1.一.3. 管道支、吊架安装1、管道支吊架材料一般用A3普通碳钢型材制作,其加工尺寸、精度及焊接等应符合设计和规范要求。
2、管道支吊架选型、活动和固定支架的设置应符合规范、标准要求。
3、支架形式的选择主要应考虑以下几点：管道的强度、刚度；工作压力；管材的线膨胀系数；管道运行中的受力状态及管道安装的实际位置状况、制作和安装的成本等。
4、支吊架安装前，应对支吊架进行外观检查。
外形尺寸应符合设计、规范要求，不得有漏焊、欠焊或焊接纹等缺陷。
5、支吊架的标高根据设计要求确定。
安装前，必须根据管道标高、尺寸大小弹线，确定支架位置，复核无误后方可固定支架。
人防给排水系统施工要点
人防给排水系统施工要点一、勘查设计在施工之前，必须进行充分的建筑勘查和合理的设计。
勘查要求仔细测量建筑物的尺寸，并确定好给排水系统的走向和布置。
设计要根据建筑物的具体情况，选择合适的给排水设备和管道材料，并满足国家相关规范的要求。
二、材料选用给排水系统使用的材料应具有耐腐蚀性、耐压性、耐磨性、密封性好等特点。
常见的材料有塑料管材、铸铁管材、钢管材等。
选择材料时要根据具体的使用环境和管道用途进行合理选择，确保材料的质量可靠和使用寿命长。
三、施工准备施工前需要进行充分的施工准备工作。
包括清理施工现场，搭建安全工棚，准备好相关的工具和设备，以及制定好详细的施工计划。
四、施工工序1.管道安装：根据设计要求和预先制定好的布置图纸，进行管道的安装。
安装前要进行检查管道的质量和尺寸是否符合要求，确保管道的排列整齐，连接牢固，并且安装好的管道应该有一定的坡度，以便于水流自然流动。
2.管道连接：管道连接时要使用专用的接口件，确保接头的密封性和连接的可靠性。
在连接过程中，还要注意检查接头是否松动，以防止漏水。
3.给水设备安装：给水系统中的设备如水泵、水箱、水表等也需要进行安装。
安装过程中要注意设备的稳定性和与管道的连接，确保安装牢固和使用正常。
4.排水设备安装：排水系统中的设备如下水道、排水井、检查井等也需要进行安装。
安装时要注意设备与管道的连接紧密，并要进行检查排水系统的通畅性和排气性。
5.测试与维护：在施工完成后，要进行必要的测试，包括给水系统的承压试验和排水系统的通水试验，确保系统的正常运行。
同时，要进行定期的维护和检查，及时清理或更换堵塞的管道和设备，确保系统的卫生和畅通。
五、安全生产施工过程中要注意安全生产。
工作人员要戴好安全帽、安全鞋等防护用品。
施工现场要进行防护，安装好脚手架和围护栏，确保工作人员的安全。
在高处工作时要使用安全绳保护工具，严禁高空抛物和乱堆乱放材料。
六、环保要求施工过程中要注重环保要求。
人防工程给排水施工要点(3篇)
第1篇一、施工前的准备工作1. 施工图纸审查：在施工前，对施工图纸进行仔细审查，确保图纸符合《人民防空地下室设计规范》等相关规范要求。
2. 施工组织设计：根据施工图纸和工程实际情况，编制详细的施工组织设计，明确施工流程、质量标准、安全措施等。
3. 施工人员培训：对施工人员进行专业培训，提高施工人员的技术水平和安全意识。
二、施工过程中的要点1. 预留预埋施工：在土建结构施工阶段，根据设计要求进行预留预埋，确保管道、设备安装的准确性。
施工过程中，对预留预埋进行严格的质量控制，确保其符合规范要求。
2. 管道设备安装：在土建主体工程结束并检验合格后，进行管道设备安装。
安装过程中，严格按照《人民防空地下室设计规范》等相关规范进行，确保管道、设备安装质量。
3. 给排水系统施工：给排水系统施工包括给水管道、排水管道、雨水管道等。
施工过程中，注意以下几点：（1）管道材质：选用符合规范要求的管道材质，确保管道的耐腐蚀、耐压性能。
（2）管道连接：管道连接采用焊接、法兰连接等方式，确保连接牢固、密封。
（3）管道坡度：管道安装时，确保管道坡度符合规范要求，便于排水。
4. 水箱施工：水箱是给排水系统的重要组成部分，施工过程中注意以下几点：（1）水箱材质：选用符合规范要求的水箱材质，确保水箱的耐腐蚀、耐压性能。
（2）水箱安装：水箱安装位置应符合设计要求，确保水箱的稳定性和安全性。
（3）水箱检验：水箱安装完成后，进行严格的检验，确保水箱无渗漏、变形等问题。
5. 消防设施施工：在给排水系统中，消防设施是重要的组成部分。
施工过程中，注意以下几点：（1）消防水池：消防水池的施工应符合规范要求，确保消防水池的容量和水位。
（2）消防水泵：消防水泵的安装应符合规范要求，确保消防水泵的运行稳定。
（3）消防管道：消防管道的安装应符合规范要求，确保消防管道的通畅和安全性。
三、施工后的验收1. 施工完毕后，对给排水系统进行全面的验收，确保系统运行正常。

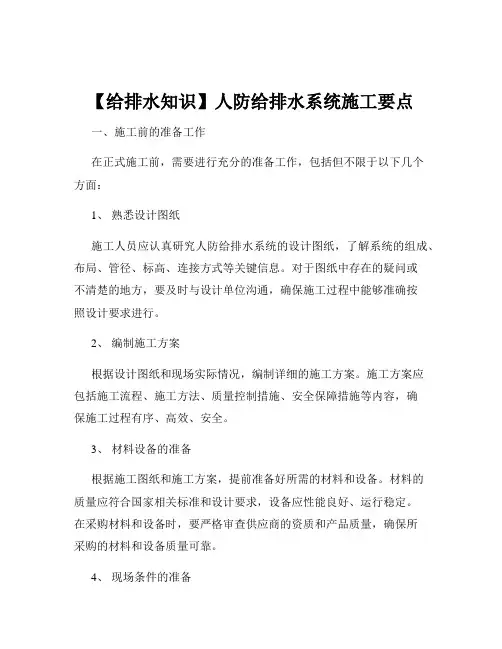

【给排水知识】人防给排水系统施工要点
【给排水知识】人防给排水系统施工要点一、施工前的准备工作在正式施工前，需要进行充分的准备工作，包括但不限于以下几个方面：1、熟悉设计图纸施工人员应认真研究人防给排水系统的设计图纸，了解系统的组成、布局、管径、标高、连接方式等关键信息。
对于图纸中存在的疑问或不清楚的地方，要及时与设计单位沟通，确保施工过程中能够准确按照设计要求进行。
2、编制施工方案根据设计图纸和现场实际情况，编制详细的施工方案。
施工方案应包括施工流程、施工方法、质量控制措施、安全保障措施等内容，确保施工过程有序、高效、安全。
3、材料设备的准备根据施工图纸和施工方案，提前准备好所需的材料和设备。
材料的质量应符合国家相关标准和设计要求，设备应性能良好、运行稳定。
在采购材料和设备时，要严格审查供应商的资质和产品质量，确保所采购的材料和设备质量可靠。
4、现场条件的准备清理施工现场，确保施工场地平整、畅通。
检查预留孔洞、预埋件的位置和尺寸是否符合设计要求，如有偏差应及时进行调整。
同时，要做好现场的临时排水和通风措施，为施工创造良好的条件。
二、管道的安装1、管材的选择人防给排水系统常用的管材有钢管、铸铁管、塑料管等。
在选择管材时，应根据系统的工作压力、介质性质、使用环境等因素综合考虑。
一般来说，压力排水管道宜采用钢管，重力排水管道可采用铸铁管或塑料管。
2、管道的连接管道的连接方式应根据管材的类型和管径大小选择。
钢管常用的连接方式有焊接、法兰连接等；铸铁管常用的连接方式有承插连接、法兰连接等；塑料管常用的连接方式有热熔连接、粘接等。
在连接管道时，要确保连接牢固、密封可靠，不得出现渗漏现象。
3、管道的敷设管道的敷设应符合设计要求和相关规范。
压力排水管道应尽量沿墙、柱敷设，重力排水管道应保证坡度均匀，不得出现倒坡现象。
管道穿越防护密闭墙、密闭墙时，应采用密闭套管，并在套管内填充密封材料，确保防护密闭性能。
4、支吊架的设置管道的支吊架应按照设计要求和规范设置，确保管道的稳定性和安全性。
人防地下室水电施工方案
人防地下室水电施工方案一、施工前准备1.对地下室进行详细的勘测和评估，了解地质状况、地下水位、周边环境等相关情况，以便在施工中做出合理的决策和处理。
2.制定详细的施工方案和施工进度计划，明确施工的步骤、时间和责任。
3.组织相关专业人员进行技术培训，确保每个工人都能熟练掌握施工的各个环节，并严格遵守相关安全规定。
4.准备施工所需的材料和设备，确保其质量合格、数量充足。
二、水电管道的铺设1.针对地下室的用途和规模，确定合理的水电管道布置方案，包括冷、热水管道、给排水管道、电缆线路等。
2.根据地质状况采取相应的防渗漏措施，比如地下室墙体和地面的防水处理，避免地下水渗入到地下室内。
3.水电管道的施工需要符合相关的标准和规范，比如给水管道要按照国家标准进行选择和安装，电缆线路要进行合适的敷设和接地处理，以确保其安全可靠。
4.在施工过程中，要保证各个管道之间的连接和密封，避免漏水和漏电的情况发生。
对于一些关键部位，比如接口和泵房等，要进行额外的检查和测试。
三、水电设备的安装1.水泵和水箱等设备的安装位置要根据实际需要进行合理安排，并确保其稳定性和安全性。
2.对于电气设备的选用和安装要严格按照国家标准进行，比如选择具备防水、防尘和防爆性能的开关插座、灯具等。
3.针对电源线路的敷设和接地问题，要严格按照相关的规范进行，确保其安全可靠，防止漏电和火灾等事故的发生。
4.水电设备的启动和运行要进行必要的测试和调试，确保其正常工作，而且要定期进行维护和保养，及时处理故障和问题，以保证其可持续稳定运行。
四、安全措施1.施工中要建立安全管理制度，明确责任和任务，加强对人员的培训和监督，提高安全意识，做好防护措施，确保人员的安全。
2.在施工现场要设置明显的警示标志，规范作业流程，确保工人的安全和顺利进行施工。
3.针对可能出现的危险或紧急情况，要制定应急预案，建立安全疏散通道和设备，设立应急广播和照明等设备，以确保人员的安全撤离。
地下室人防给排水施工专项方案(完整版)
地下室人防给排水施工专项方案(完整版)地下室人防给排水施工专项方案（完整版）1. 施工概述1.1 施工背景由于城市建设发展的需要，为了保障人民群众生命财产安全，本次工程拟建设地下室人防给排水系统。
1.2 施工目标确保地下室人防给排水系统完善，达到国家相关法律法规的要求，提供高效、可靠的排水服务。
1.3 施工范围施工范围涵盖地下室内的排水管道、检查井、泵池等设施的安装及布置。
2. 设计方案2.1 排水管道设计根据地下室的结构及用途，采用合适的排水管道材料进行设计，并考虑排水管道的坡度、连接方式等因素。
2.2 检查井设计根据地下室的大小和布局，设置合适数量的检查井，确保排水管道畅通，并便于检修和维护。
2.3 泵池设计将地下室的底板设计为泵池，安装排水泵及控制设备，实现地下室排水的强制引流。
3. 材料采购与准备3.1 管材采购根据设计方案，购买合适的排水管道材料，确保质量合格，并进行验收及编号管理。
3.2 井盖采购采购适用于地下室的检查井井盖，确保井盖材质符合相关标准，具有良好的耐腐蚀性和承重能力。
3.3 泵设备采购购买合适的排水泵及控制设备，确保其品质可靠，满足地下室排水需求。
4. 施工过程与方法4.1 管道安装按照设计要求，进行排水管道的安装，包括孔洞开挖、管道敷设、接口连接、固定支架等操作。
4.2 井盖安装根据设计要求，进行检查井井盖的安装，确保其与井体之间的密封性，防止异物进入。
4.3 泵池建设按照设计方案，在地下室底板处建设泵池，并进行排水泵及控制设备的安装、连接和试运行。
5. 施工验收与文件归档5.1 施工验收经过施工，对排水管道、检查井、泵池等设施进行全面检查和测试，确保其符合设计要求和国家标准。
5.2 文件归档将施工图纸、工程记录、验收报告等相关文件整理归档，便于后期维护和管理。
6. 附件1. 设计方案图纸：包括排水管道布置图、检查井位置图、泵池平面图等。
2. 施工记录表：记录施工过程中的关键操作和数据。
【给排水知识】人防给排水系统施工要点
【给排水知识】人防给排水系统施工要点人防工程是保障人民生命财产安全的重要设施，而给排水系统在人防工程中起着至关重要的作用。
它不仅要满足日常的使用需求，还要在战时能够有效地保障人员的生存和防护。
因此，在人防给排水系统的施工过程中，必须严格把控各个施工要点，确保系统的可靠性和安全性。
一、施工前的准备工作在施工前，需要对施工图纸进行详细的会审。
施工人员要熟悉设计意图，明确人防给排水系统的组成、布局和技术要求。
同时，要对施工现场进行勘察，了解地质条件、周边环境和地下管线等情况，为施工方案的制定提供依据。
编制科学合理的施工方案是施工前的重要工作之一。
施工方案应包括施工流程、施工方法、质量控制措施、安全保障措施等内容。
要根据工程的特点和实际情况，合理安排施工进度，确保施工的顺利进行。
施工材料和设备的准备也是不可忽视的环节。
所选用的材料和设备必须符合人防工程的质量标准和设计要求，具备相应的合格证明文件。
对于管材、管件、阀门等重要部件，要进行严格的检验和测试，确保其质量合格、性能可靠。
二、管道的安装施工要点（一）给水管安装给水管一般采用镀锌钢管或钢塑复合管。
在安装前，要对管材进行外观检查，确保无裂纹、砂眼等缺陷。
管道的连接方式通常有螺纹连接、法兰连接和焊接。
螺纹连接时，要保证螺纹的加工质量，螺纹应规整、无断丝或缺丝；法兰连接时，法兰的密封面应平整、无划痕，垫片的材质和规格要符合要求；焊接连接时，焊缝应饱满、均匀，无夹渣、气孔等缺陷。
给水管的安装要注意管道的坡度和走向，确保水流顺畅。
水平管道的坡度一般为2‰～5‰，坡向排水方向。
管道的支架和吊架要安装牢固，间距要符合规范要求。
（二）排水管安装排水管通常采用铸铁管或 UPVC 管。
铸铁管的连接一般采用承插连接，接口处要填充密封材料，确保密封良好；UPVC 管的连接多采用粘接，粘接剂的涂抹要均匀，连接部位要紧密贴合。
排水管道的坡度要符合设计要求，一般情况下，生活污水管的坡度为5‰～12‰，雨水管的坡度为 1%～3%。
地下室人防给排水施工专项方案(1)
地下室人防给排水施工专项方案(1)战时人员饮用水通过饮用水龙头供给，生活用水直接在生活水箱由水龙头取用。
口部冲洗：口部冲洗阀应按图纸位置，详见图集 07FS02-51“穿墙管冲洗栓安装图（DN25)”；冲洗龙头配备冲洗软管，软管长 25m，供水压力为 0.25MPa，供水管径为 DN25。
战时生活污水排水：2染毒污水的排除：口部，洗消间，通风竖井，扩散室、滤毒室、防毒通道均设防爆地漏。
战后冲洗污水流到染毒区集水坑，战后经防化专业人员处理后，由手摇泵通过橡胶软管泵至室外污水井。
移动电站说明：电站选用一台 GFZ-120KW，风水冷柴油发电机组。
发电机房内设有一个水箱，有效容积为 2.4m^U3^U，供柴油机组散热器水箱内损耗及机组高温时适当补充冷却水及洗消用水。
供油：柴油机组内的储油间内由油桶储油，GFZ-120KW型发电机燃油消耗率为210g/Kw.h ，储油量按， 7 天计算，用油量共计 5.7 吨，战时使用时将日用油桶设在柴油机组旁使用，日用油箱可以储存油量252Kg，型号为 RQ-0.5。
在平战转换周期内油桶由车库坡道运进储油间。
施工说明1、管材及接口：1.1 穿过人防围护结构的给水管道采用钢塑复合管或内外热浸镀锌钢管，丝接。
明装管道刷银粉两道。
1.2 穿越工程围护结构和结构底板下的排水管道采用内外热镀锌钢管及相应管件 , 坡度为 2，通气管在穿过人防围护结构时采用管径DN80的镀锌钢管。
1.3 排水地漏均选用专用的防爆波地漏，并随主体施工安装到位；安装时不得将混凝土浇灌到地漏内部，且地漏与连接管有可靠的连接。
安装完毕后应及时清除地漏内的杂物，并检查阀板上下运动是否灵活，不得出现卡阻现象。
、阀门2.1 防护阀门，其公称压力为 1.0MPa。
防护阀门采用阀芯为铜材质的闸阀或截止阀，具体安装做法详见图集05SFS10-47、 48 页及图集 07FS02-44~46页。
2.2 普通阀门1）生活给水DN≤ 50mm者采用全铜截止阀 , 其它采用软密封闸阀。
